Распашные гаражные металлические ворота с калиткой: как правильно сделать

Установка

При монтаже ворот Вам могут понадобиться такие инструменты:

• Сварочный аппарат;
• Дрель/перфоратор;
• Углошлифовальная машинка;
• Уровень;
• Отвес;
• Крепеж;
• Бетонный раствор;
• Мелкий слесарный инструмент.

Установку распашных ворот можно выполнить своими руками

Металлические ворота требуют периодической покраски

Установка ворот включает несколько этапов:

Подготовка участка. Следует еще раз измерить длину ворот и длину проема, чтобы окончательно убедиться в их совместимости;

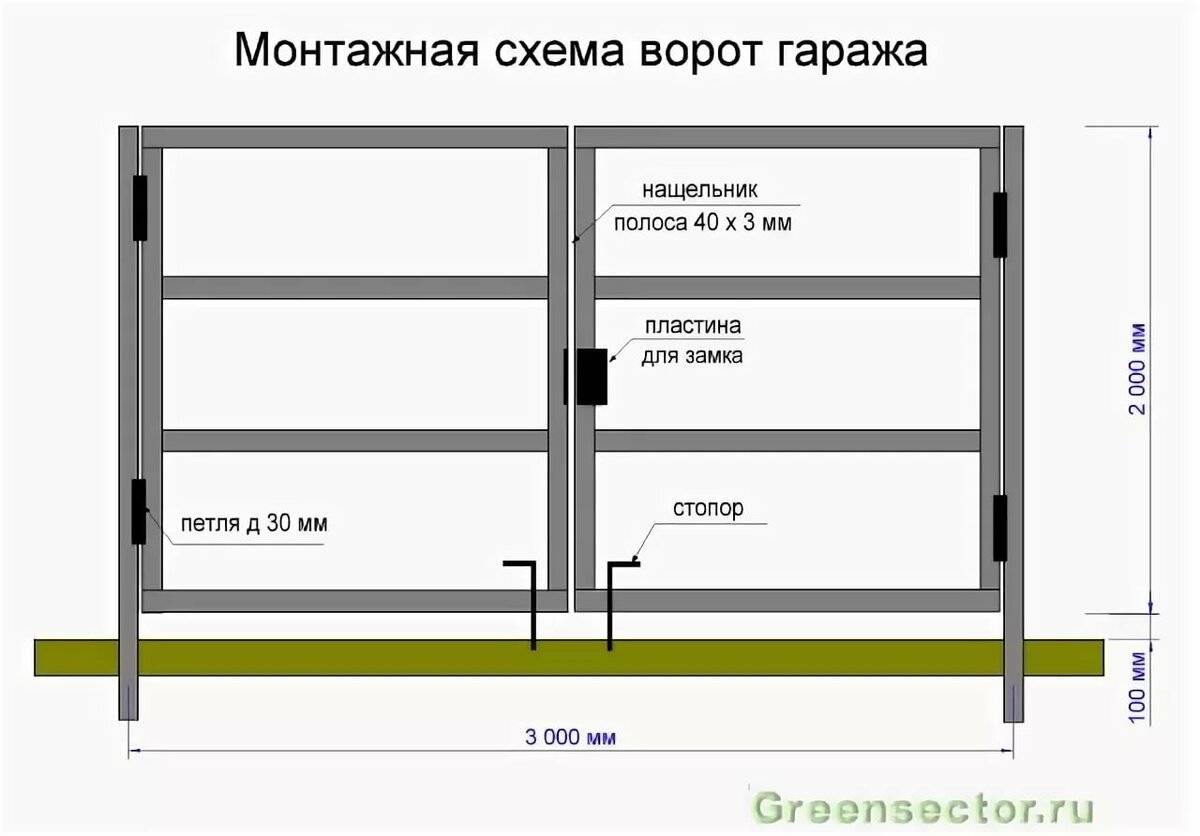

Схема установки распашных ворот с калиткой из профнастила

Установка столбов. Их количество зависит от типа ворот. Для конструкции из двух створок нужно 2 столба. Если рядом устанавливается калитка, столбов должно быть три. Начинается установка с крайнего столба. Он выравнивается по горизонтали и вертикали. Затем заливается бетоном;

Установка столбов

Совет! Налейте немного раствора в яму до того, как вставите столб, чтобы он не контактировал напрямую с грунтом.

Установка створок. Часто петли привариваются еще до установки. Однако в некоторых случаях выравнивать их приходится после того, как залиты столбы. Перед тем, как навесить створки, петли следует смазать солидолом или маслом;

Установка створок ворот

Грунтовка и покраска. Завершающей стадией является очистка ворот и придание им нужного цвета.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

Пример гаражных ворот
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

Пример гаражных ворот
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

Пример поворотных гаражных ворот
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

1. Пример секционных гаражных ворот

5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши

Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

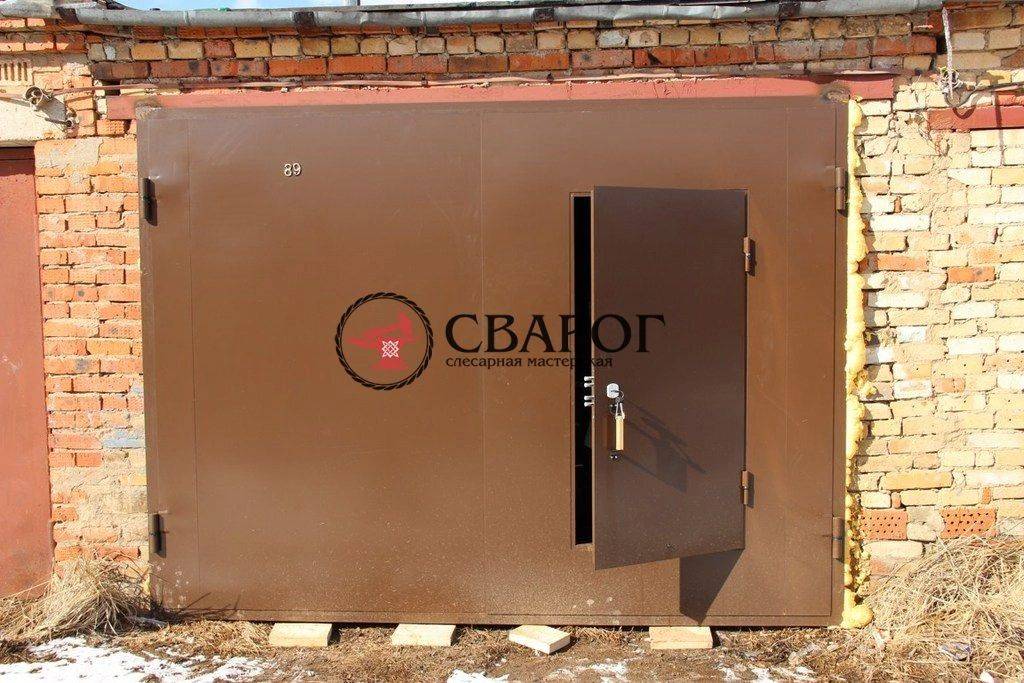

Гаражные ворота с калиткой

Перед составлением чертежа необходимо определить оптимальные размеры гаражных ворот. Основные параметры выбирают с учетом следующих требований:

• Минимальная ширина проема отталкивается от размеров авто и превышает их на 0,3 м с каждой стороны. Большая величина способствует удобному въезду, меньшая создает риск порчи машины.
• Ширина проема ограничивается габаритами гаража. От ворот до стены, перпендикулярной въезду, должен оставаться промежуток не менее 0,8 м.
• Для легкового авто достаточно высоты гаражных ворот в пределах 2,0-2,2 м. Владельцам микроавтобусов стоит позаботиться о более высоком проеме, порядка 2,5 м.

Приступая к созданию чертежа, учитывайте, что створки гаражных ворот меньше внутренних габаритов рамы. Небольшой зазор способствует удобному открытию конструкции.

Чертеж можно создать самостоятельно с нуля или воспользоваться готовой схемой, изменив отдельные параметры в соответствии с собственными замерами.

Совет! Для работы удобно иметь несколько эскизов, описывающих отдельные элементы гаражных ворот.

Создание чертежа начинают с прорисовки рамы. Она может состоять из двух одинаковых элементов – внешней и внутренней части, которые соединены между собой перемычками. Еще один вариант представлен на фото, когда одиночная рама оснащена специальными крепежами для монтажа.

Затем приступают к прорисовке каркаса для створок. Данные чертежа учитывают все нюансы, от места расположения калитки и балок усиления, до точки монтажа петель, замков и ручек. Пример грамотного чертежа приведен ниже:

Не забудьте о зазорах между каркасом створок и рамой гаражных ворот, эти миллиметры играют очень важную роль в процессе эксплуатации металлической конструкции.

На основе имеющегося чертежа делают расчет потребности в материалах. Наиболее подходящим считается следующий набор:

• рама гаражных ворот формируется из стального уголка толщиной 65 мм;
• каркас для створок обладает меньшей мощностью, для него подойдет металлический уголок сечением 50 мм или профильная труба аналогичных параметров;
• обшивать конструкцию гаражных ворот с калиткой принято листовой сталью, минимальная толщина начинается с 2 мм.

Чем толще берется материал, тем большей прочностью характеризуются гаражные ворота, но и вес их растет пропорционально. Говорить о надежной конструкции можно, когда толщина стали превышает 3 мм. Если гараж не предназначен для стоянки дорогого авто, а служит лишь для хозяйственных целей, в качестве обшивки ворот можно использовать легкий профнастил.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Виды конструкций

Перед закупкой стройматериалов и проектировкой владелец выбирает подходящий вид ворот для гаража. Существуют всего 3 типа изделий:

• распашные;
• подъемные;
• сдвижные.

Ворота для гаража можно сделать самому

В первом случае створки открываются наружу, а во втором они смещаются в стороны за счет роликов

Чтобы правильно сварить ворота, надо уделить внимание следующим моментам:

• учесть вес ворот;
• если свободного пространства для распашных моделей не имеется, то предпочтительнее установить секционно-подъемные модели;
• определиться с покраской полотна, ведь цвет должен сочетаться с общим видом забора и дома;
• подобрать толщину листового металла и уголков;
• выбрать мощные шарниры, поскольку слабые могут деформироваться.

Владельцы загородной недвижимости часто украшают ворота коваными элементами. Такое удовольствие обходится недешево, но общий вид значительно улучшается. Согнуть арматуру и создать из нее красивые фигуры может даже новичок, но времени на работу потратится много. К тому же потребуется специальный станок для сгибания прутов и горелка. Проще заказать эти изделия через интернет у мастеров.

В этом видео вы узнаете, как сделать ворота для гаража:

Установка замка

В большинстве случаев устанавливают 2 вида замков – навесные или врезные

Важно устройство замкового механизма. Чтобы зимой не пришлось отогревать замок горящими бумажками, лучше приобрести устройство сувальдного типа, в котором установлены жесткие пружины

Схема для изготовления дверей из профтрубы

Для усиления изготавливают штыревые стопоры на створки ворот и мощный запор. Это позволит закрыть их с внутренней стороны гаража, но придется установить входную дверцу в полотне ворот. Монтаж качественного дорогого замка не решит всех проблем, но правильная установка серьезно усложнит возможный взлом гаража.

При установке нужно следовать нескольким важным правилам:

1. Все запорные элементы гаража желательно устанавливать самостоятельно. Чем меньше чужих людей знает о конструкции ворот и об установленных запорах, тем выше безопасность вашего автомобиля.
2. Корпус замка нельзя размещать прямо на внешнем металлическом листе обшивки ворот.
3. Нежелательно использовать внешнюю декоративную накладку, продающуюся с замком. Для защиты замка от влаги лучше изготовить самодельное приспособление, так как дорогие фирменные детали привлекут к гаражу злоумышленников.

Установка запорных конструкций

Фирменная накладка, установленная на замок ворот, – явное указание для криминальных элементов, что в гараже есть что-то очень ценное. Кроме того, данный элемент дополнительно указывает на конструкцию замка. Это повышает возможность взлома и ускоряет работу преступника.

Утепление дверей

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

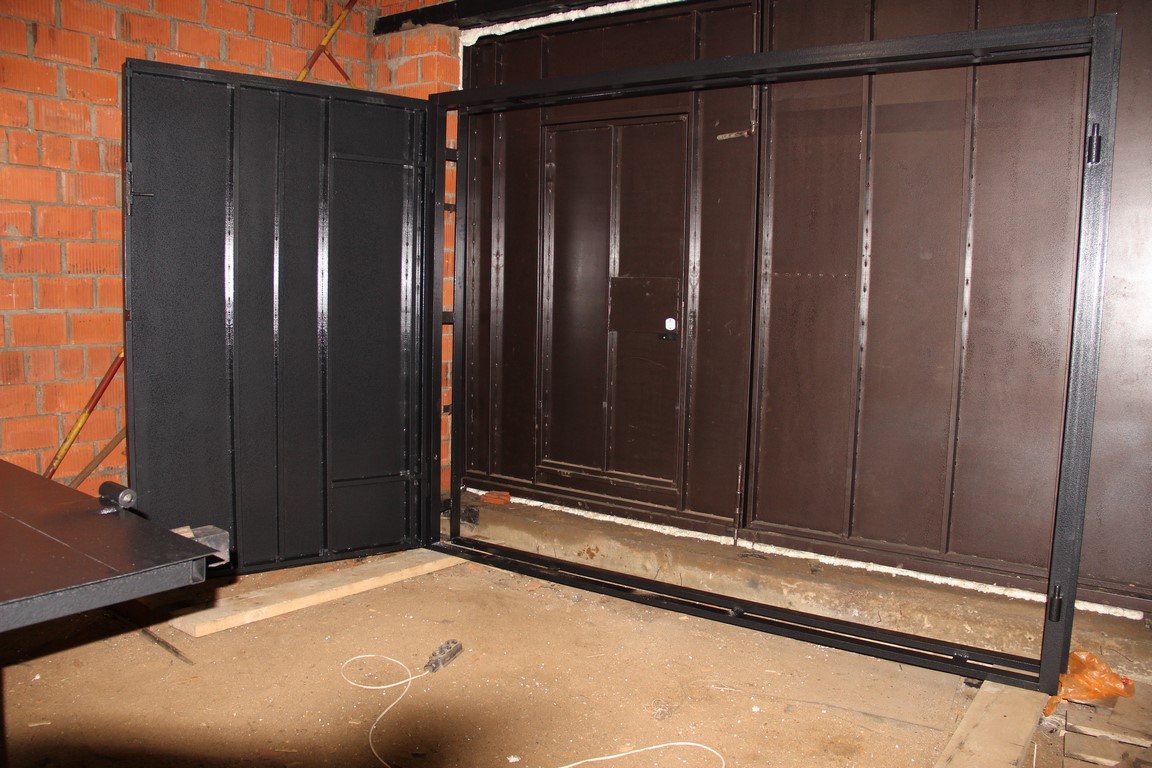

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Необходимые материалы и инструменты

Чтобы изготовить распашные металлические гаражные ворота своими руками, потребуется сварочный аппарат

Чтобы изготовить распашные металлические гаражные ворота своими руками, хватает арсенала оборудования, который есть у каждого автомобилиста.

Перечень инструментов:

• перфоратор;
• болгарка;
• сварочный аппарат;
• электродрель;
• шуруповерт;
• отвертки;
• гаечные ключи;
• щетка по металлу;
• малярная кисть;
• рулетка;
• уровень;
• угольник.

Профилированная труба 40х40 мм для остова створок и калитки

Материалы:

• уголок или профилированная труба 40х40 мм для остова створок и калитки;
• болты и гайки;
• швеллер для создания рамы;
• анкерные болты;
• утеплитель;
• клей;
• грунтовка против коррозии;
• акриловая краска.

Для обеспечения собственной безопасности следует пользоваться маской, респиратором, защитными очками и плотными рукавицами.

Утеплитель потребуется, если гараж построен из кирпича, пеноблоков или профлиста с внутренней теплоизоляцией. Промежутки между профилями можно заполнить пенопластом, минеральной ватой или пенополиуретаном.

Покраска ворот

Покраска изготовленных и установленных ворот необходима для повышения защиты материала конструкции от коррозийных процессов, разрушающих открытый металл. Следует учесть некоторые факторы:

1. Поверхность, требующая окрашивания, хорошо зачищается от заусенцев и задиров, после чего обезжиривается. Для этого используют растворитель.
2. Подготовленные створки сварных ворот грунтуют. Желательно воспользоваться грунтующим составом глубокого проникновения с добавками, противостоящими ржавчине.
3. Поверхность окрашивают в желаемый цвет. Лучше выполнять эту работу пульверизатором или широким валиком.

Создание проекта

Изначально владельцу нужно определиться, будет ли изделие распашным или откатным. Распашные ворота проще и быстрее сделать. Сдвижные модели тяжелее соорудить: работу усложняют ролики, которые надо правильно установить в профиль.

Нельзя монтировать изделие вслепую, для этого создают грамотный чертеж. Есть несколько вариантов: обратиться за помощью к знакомому специалисту, который быстро справится с делом, воспользоваться листом бумаги и нарисовать схемы или сделать их на графическом редакторе. Если у владельца нет навыков пользования программой, то делать проект на компьютере не стоит, т.к. на это уйдет много времени.

Пошаговая проектировка:

1. Если у автолюбителя нет желания заниматься черчением, то он может воспользоваться готовыми схемами в интернете. Достаточно подогнать размеры проема под интересующий вариант.
2. Кроме чертежа, изготавливают эскиз конструкции. Здесь не нужны художественные навыки, достаточно сделать простое изображение.
3. Хозяин после черчения на отдельном листе бумаги создает перечень материалов, размеры, габариты проема, параметры створок. Например, 4 профильные трубы с толщиной стенок 3 мм, из которых первые две длиной по 200 см, другие — по 300 см.
4. Специалисты советуют сделать смету, в которой указывают финансовые расходы на отдельные виды деталей. Сюда же входит цена за доставку стройматериала.

Чтобы долго не ходить по рынку с целью узнать цены на тот или иной материал, владельцу достаточно поинтересоваться у своих соседей или знакомых, которые монтировали сварные гаражные ворота, относительно потраченной суммы на закупку металла.

Последовательность изготовления

На практике есть 3 основных способа, как правильно сварить гаражные ворота:

1. До окончания постройки гаража отдельно подготавливают раму створок в виде цельного изделия. После этого их перевозят на стройплощадку и монтируют в проем. Затем металлическая рама обкладывается строительным материалом.
2. В готовом гараже изготавливают створки по габаритам проема, устанавливают раму и крепят полотна.
3. По уже изготовленному проему сваривают все части конструкции поэтапно прямо на месте.

Перед обработкой

В этом случае не нужна высокая точность предварительных расчетов и замеров, не потребуется до миллиметра выдерживать диагонали конструкции и не нужно перевозить массивные металлические изделия.

При правильном выполнении работы сварное изделие будет надежно стоять и работать без поломок в течение длительного времени.

Необходимо правильно сварить каркас
