Раздвижные гаражные ворота своими руками в деталях

Монтаж ворот

Закончив с подготовительными процедурами, приступаем к установке опорных столбов. В качестве основы для этих элементов конструкции можно выбрать любые доступные материалы, начиная от деревянного бруса и заканчивая кладкой из кирпича. Главное условие – опора должна находиться в грунте на глубине не меньше 1,2 м. В противном случае под весом возведенных ворот вертикали могут нарушиться, особенно при сезонных плаваниях грунта, что приведет к деформации ворот и быстрому выходу из строя комплектующих.

Выкапываем две ямы с требуемыми значениями глубины и устанавливаем опоры по строительному уровню, после чего бетонируем.

Основание для раздвижных воротин

Первоочередное мероприятие – наваривание метровых прутов арматуры к швеллеру. Далее выкапываем яму шириной 40–50 см, глубиной не менее 1,2 м и длиной, равной длине воротного проема. После чего устанавливаем две швеллерные балки «ножками» вниз, проверяем еще раз по уровню и бетонируем изделия.

Двустворчатые ворота

Если все выполнено правильно, то в конечном результате должна образоваться ровная площадка из металла, которую впоследствии мы оснастим откатными тележками.

Рамные конструкции

Пока происходит сушка выполненных забетонированных оснований, переходим к изготовлению рам. Для этого потребуется собрать два одинаковых каркаса. Наиболее используемым и простым при монтаже материалом является профильная труба 60×40 или 50×50 мм. Определившись с размерами, нарезаем требуемое количество профиля, зачищаем и обезжириваем поверхности элементов.

Закончив с описанными процедурами, переходим к свариванию. На основании подготовленных чертежей скрепляем все подготовленные отрезки труб между собой, формируя наружный каркас.

Автоматические ворота с калиткой

В полученную конструкцию монтируем внутреннюю раму, которая не только придаст необходимую жесткость воротам, но и станет основанием для крепления облицовочных материалов. Для этого целесообразно использовать эти же профильные трубы, но уже с размерами от 20×20 до 20×40 мм, которые надлежит точечно прихватить к основному каркасу. Затем к нижней балке каждой из рам привариваем направляющие. Далее зачищаем при помощи угловой шлифмашины или болгарки места сварки, очищенные места заново обрабатываем.

Обшивка каркаса

Убедившись в том, что подготовленные рамы высохли, приступаем к установке облицовки ворот. Наиболее используемым материалом для этих целей является профнастил. Крепление листов осуществляется посредством вкручивания саморезов по металлу со специальным сверлом или установкой заклепок.

Необходимые инструменты и материалы

Для работ понадобится сварочный аппарат, молоток, рулетка, электродрель, болгарка с обрезными дисками (использовать ножовку по металлу нецелесообразно из-за большой потери времени). Для укладки фундамента подойдет штыковая лопата, ручной бур и уровень.

Собрать полотно ворот удобней всего из профильных труб различных сечений (60х40 мм, 40х20 мм, 20х20 мм). Обшивка полотна должна обладать механической прочностью, но минимальным весом: для тяжелых ворот потребуется установка дополнительных направляющих роликов.

Сегодня самым распространенным является профнастил. Целесообразно его применение, если данный материал уже задействован в отделке забора.

Бетон, песок и арматура потребуются, чтобы заложить фундамент для монтажа роликовой секции и электропривода. Фурнитура: несущие тележки, концевые и поддерживающие ролики, ловушка для полотна и даже сама несущая балка – в свободной реализации в строительных магазинах.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Как сделать консольные откатные ворота

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

• Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
• Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
• Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
• Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.

• Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
• Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
• Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
• Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
• Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

• рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
• высота гаражных ворот не может быть менее 2,2 м;
• барабан лучше расположить сзади при достаточно низком подъеме;
• у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
• основным параметром считается масса полотна, приемлемый вес составит 100 кг;
• реверсную самоблокирующуюся лебедку можно устанавливать как привод;
• для установки автоматики лучше использовать автомобильную сигнализацию.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

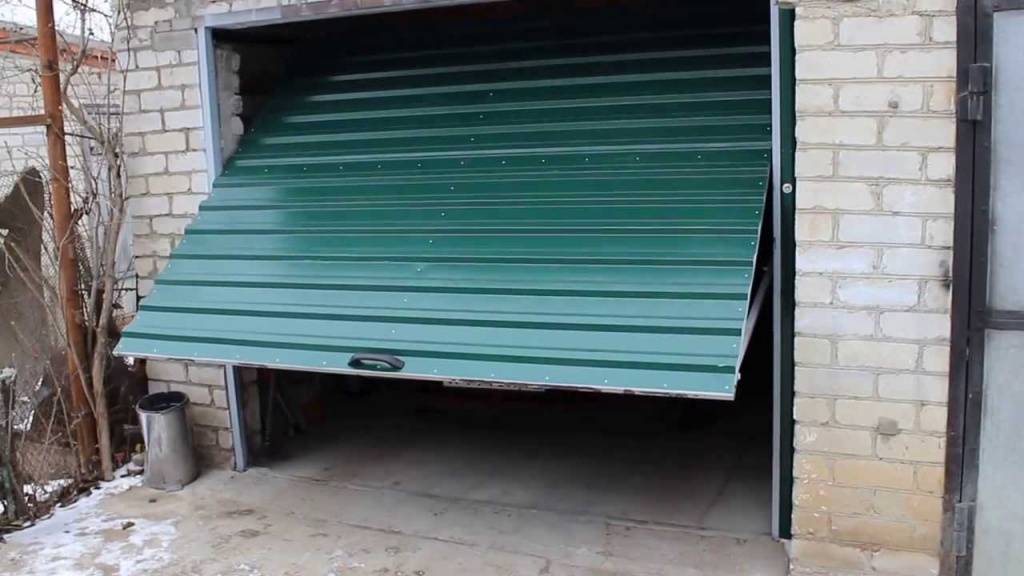

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Частые проблемы при установке подъемных ворот

Примерзшее полотно проливают горяей водой

Если есть шум работающего мотора, но при этом полотно не приходит в движение, причиной может быть блокировка механизма лишним препятствием на пути роликов. Вторая причина в порче пружины.

Если привод не работает совсем, отключают блокировку и открывают ворота вручную. В этом случае находят поломку в автоматике или в конструкции самих ворот.

Самостоятельно открывается створка поле закрытия — неверные настройки работы привода.

Вибрация при открывании говорит о расслабленных метизах, которые нужно проверить и закрутить.

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников; особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии; эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж; в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени. Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Технические характеристики

Для благоустройства построек все большую популярность набирает использование раздвижных (откатных) ворот. По принципу работы названная конструкция представлена двумя видами: ручным и автоматическим.

Сомнений нет, определяющим достоинством названных изделий считается отличный эстетический облик. Кроме этого, они смотрятся эффектно и современно, а также великолепно справляются с задачей экономии пространства приусадебного участка, что в большинстве случаев приходится по вкусу владельцам небольших наделов земли. Определяющими преимуществами раздвижных ворот являются:

• высокий уровень безопасности (открыть стороннему человеку такие ворота сложнее, чем распашные);
• весомые показатели прочности, жесткости и несущей способности;
• небольшое место для открывания;
• отсутствие ограничений по высоте;
• экономия времени в зимний период на расчистку снега;
• устойчивость к парусности.

Чертеж ворот

Однако, при рассмотрении того или иного типа ворот не стоит забывать про его недостатки. Раздвижной тип сопровождают следующие минусы:

• завышенная стоимость;
• специальный фундамент;
• громоздкость и большой вес конструкции по сравнению с распашным типом.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• сборка дверного полотна;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, шуруповерт);
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Этапы установки откатных ворот для гаража

Прежде всего, следует подготовить все необходимое. В частности для монтажа потребуются:

• Металлический швеллер и арматура.
• Профлист.
• Профильная труба 60х40 мм и 40х20 мм.
• Роликовые тележки (2 шт).
• Поддерживающие и накатные ролики.
• Направляющий элемент.
• Верхний и нижний улавливатель.
• Резиновые заглушки.

Если планируется, что ворота будут с электроприводом, нужно приобрести готовый комплект автоматики.

• Сварочный аппарат.
• Болгарка.
• Измерительное оборудование.
• Дрель.
• Шуруповерт.
• Ножовка по металлу.
• Лопата.
• Набор гаечных ключей.

Чтобы избежать травм, при работе с инструментом используйте защитные перчатки и очки.

Важно! Выбор материалов и комплектующих напрямую зависит от веса будущих ворот. При этом следует учесть все элементы конструкции — полотно, каркас, противовес и пр

Если вы не хотите тратить время на скрупулезный подсчет общего веса всех деталей, примите как данность — при ширине ворот от 5 метров вам подойдут комплектующие, рассчитанные на вес 600 кг и более.

Весь процесс установки откатных ворот для гаража можно разделить на три основных этапа:

Подготовка фундамента

Чтобы избежать проблем с вытеснением опорных элементов силами пучения, закладку фундамента необходимо проводить ниже глубины промерзания почвы. Вдоль всей ширины проема выкапывается траншея глубиной 600 мм. А там, где будут установлены опоры гаражных ворот, яма углубляется до 1700 мм. Далее обустраивается опалубка, а затем на дне подготавливается песчаная подушка. После этого к металлическому швеллеру приваривают арматуру, заливают фундамент раствором и устанавливают закладной элемент. Более подробно со схемой конструкции фундамента можно ознакомиться на размещенном ниже эскизе.

Изготовление створки

Установка откатных ворот для гаража

Для того чтобы сборка прошла без проблем, необходимо придерживаться правильной последовательности действий. Сначала выполняют монтаж роликов на банкетку и заправляют в них направляющую полотна. К закладному элементу приваривают роликовые тележки. Створку регулируют по уровню и закрепляют на ней верхние ролики. На приемный столб устанавливают верхний и нижний улавливатель. Если откатные ворота для гаража будут с электроприводом, на завершающем этапе выполняют монтаж и регулировку автоматики.

Важно! Выбор электропривода зависит от веса ворот. В спецификации к автоматике производители указывают до 400 кг, до 600 кг и т.д

При покупке обязательно обратите внимание на данный параметр. Также стоит отметить, что оборудование различается по комплектации

Базовый набор включает в себя привод, блок управления, встроенный приемник, один или два пульта ДУ. По желанию пользователя этот комплект может быть расширен. К примеру, для удобства эксплуатации будущих ворот дополнительно устанавливают фотоэлементы, сигнальную лампу, антенну, аккумуляторную батарею для организации резервного питания и т.д.

В статье мы подробно, со схемами и эскизами конструкции, рассказали о том, как сделать откатные ворота в гараж своими руками. Как видите, для человека, имеющего минимальные навыки работы с инструментом, в этом нет ничего сложного. Однако если до настоящего момента вам не приходилось пользоваться сварочным аппаратом, болгаркой и другим оборудованием, монтаж въездной группы лучше доверить специалистам. Профессиональное изготовление и установка обходятся сравнительно недорого и служат гарантией длительной и беспроблемной эксплуатации ворот.

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

• работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
• во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
• позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

Виды механизмов

Схематическое изображение расположения механизмов

Подъемники бывают двух типов: шарнирно-рычажный, который весьма прост и надежен. Его можно относительно легко собрать своими руками. Благодаря этим качествам он приобрел широкую популярность

При установке такого механизма очень важно правильно отрегулировать уровень натяжения пружин и максимально точно смонтировать направляющие

Механизм с использованием противовесов. Он состоит из троса и противовеса. Трос закрепляется в нижней части створки по углам, а противовес устанавливается на противоположном краю лебедки. Недостатком данной конструкции является необходимость сооружения ниши для противовеса.

Оба механизма могут приводиться в действие вручную либо оснащаться системами автоматики с использованием пульта дистанционного управления и электропривода.

Материалы для самостоятельного изготовления конструкции:

• Деревянный брус, квадратного сечения 120х80 мм и 100х100 мм;
• металлические штыри;
• металлический уголок 35х35х4 мм;
• швеллер 8х43х5 мм;
• пружина с 30 миллиметровым внутренним диаметром;
• металлический прут диаметром 8 мм;
• электропривод (если планируется автоматизация управления воротами);
• полотно ворот.

Материалы для створки могут быть разнообразными, начиная от дощатого щита и заканчивая сендвич-панелями. Мы рассмотрим именно механизмам подъема.
