Беспроводный звонок на калитку: принципы работы, преимущества, основы монтажа

Что входит в набор?

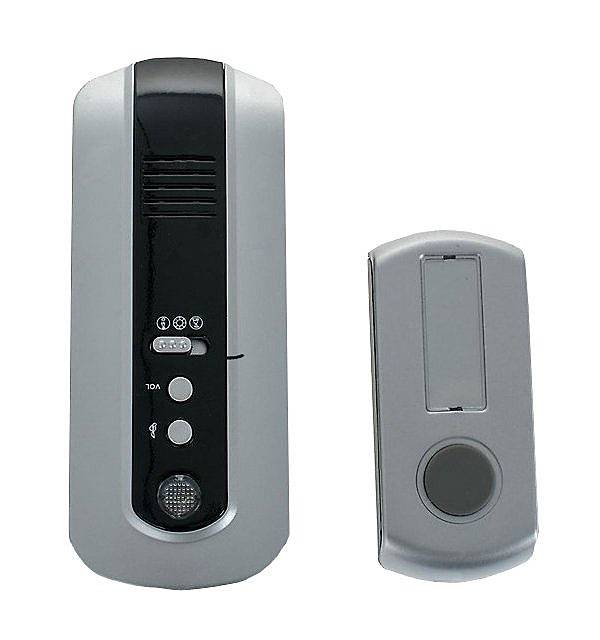

Стандартное беспроводное устройство включает в себя:

дверной звонок;
пульт управления дистанционный;
винты (2 шт.);
батарею (12V).

Беспроводной дверной звонок может быть оборудован и светодиодным индикатором, который особенно полезен для людей с ослабленным слухом. Он срабатывает вместе с воспроизведением мелодии в случае нажатия кнопки. Сделать такой индикатор можно и своими руками. Он пригодится также и в условиях ночных посещений, при недостаточном освещении. В целом во время нажатия световой или цветовой индикатор просто станет красивым дополнением.

Беспроводный звонок имеет несколько десятков мелодий, поэтому подобрать подходящую не составит труда. Стоит отдать предпочтение той, которая не режет слух и не вызывает никакого дискомфорта. Почему? Чтобы исключить последующие замены.

Схема беспроводной модели

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

выбор и подготовка мест для установки;
монтаж внешнего модуля;
монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Преимущества и недостатки

Одним из плюсов беспроводного устройства является простота установки

Как и любое изделие, беспроводной звонок имеет свои положительные и отрицательные черты. С этими качествами нужно ознакомиться перед тем, как покупать прибор.

Плюсы беспроводного устройства:

Отсутствие проводов. Это позволяет облегчить монтаж и не сверлить стены для установки кабелей.
Автономное питание.
Простота установки.
Удобство использования.
Неприхотливость в эксплуатации.
Возможность установки в другом месте.
Возможность применения в комплексе с более сложными устройствами для создания полноценной охранной системы в доме.
Стильный дизайн.
Широкий ассортимент товаров на любой бюджет.

К минусам относится необходимость периодической замены батарейки

Минусы:

Не во всех случаях возможен монтаж беспроводной кнопки.
Возможны помехи, мешающие прохождению радиосигнала.
Требуется замена батарейки.
Ненадежные крепления некоторых моделей на клеевую основу.
Риск заедания из-за негативных внешних воздействий.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Дверное проводное устройство. Почему оно так популярно?

Лучшие дверные звонки с камерой

Качественно новый уровень среди звонков — это устройства с камерой. Первое очевидное удобство — не нужно никаких глазков во входной двери, звонящий в дверь виден на экране внутри помещения. Второе преимущество касается безопасности — многие такие звонки оснащены встроенной памятью. Всегда можно посмотреть, кто и когда звонил в дверь. А “умные” дверные звонки с камерой передают информацию в облако и на другие устройства.

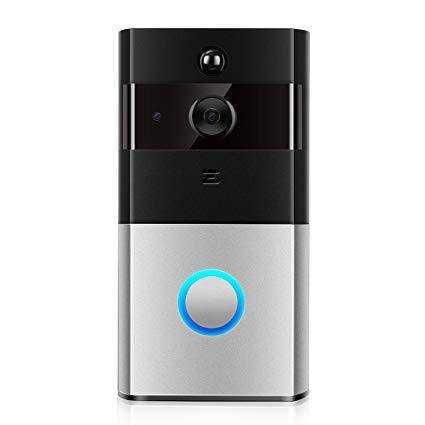

Video Dооrbеll 5100ZJ

Один из лучших дверных звонков — это Video Doorbell 5100ZJ. Это так называемый “умный” звонок. С кнопки передаётся информация на устройства с операционными системами iOS или Android. Возможно передача данных в облачное хранилище. Это значительно повышает уровень безопасности квартиры, дома, офиса. Камера имеет разрешение 720 пикселей и оснащена инфракрасным модулем. Благодаря этому видение обеспечивается и в тёмное время суток.

Достоинства:

Хорошая камера;
Подсветка;
Качественная связь по сети Интернет;
Модный, лаконичный дизайн.

Недостатки:

Высокая цена;
Нужно время на то, чтобы разобраться с функциональной составляющей.

Anytek B30

Беспроводной звонок-видеоглазок Anytek B30 прост в установке и обладает всеми необходимыми функциями. Качества камеры достаточно для передачи чёткого изображения того, кто звонит в дверь. У прибора хороший звук без лишних шумов. Возможна регулировка громкости, встроены 52 мелодии. Есть встроенная память. Внутри помещения изображение выводится на дисплей. Синхронизируется с устройствами на Android. Есть функция будильника.

Достоинства:

Много мелодий, отличный звук;
Хорошее изображение во внешней встроенной камере;
Удобное сенсорное управление;
Низкая цена;
Ряд дополнительных опций.

Недостатки:

Не коммутируется с устройствами с операционной системой iOS;
Не работает с телефонами и планшетами с Android версии ниже пятой.

Anytek B30 обладает ультрасовременным функционалом, при этом стоит ниже многих товаров своей категории. Пользователям нравится, что есть дополнительные функции. В частности, функция будильника, которой можно управлять с телефона или планшета. Всеми остальными функциями прибора опять же можно управлять со смартфона через специальное приложение. Фирма-разработчик регулярно выпускает обновления.

Установка своими руками

При самостоятельной установке звонка необходимо помнить, что при работе с проводными устройствами следует быть осторожным. Также хорошо было бы иметь определенный опыт подобного монтажа.

Схема подключения основных компонентов

Подготовка

На этом этапе нужно определиться с тем, какой тип звонка будет монтироваться (проводной или же беспроводной). Для того чтобы провести проводной звонок, необходимо предварительно произвести расчет количества кабеля, который будет необходим для подключения, и продумать все тонкости монтажных работ.

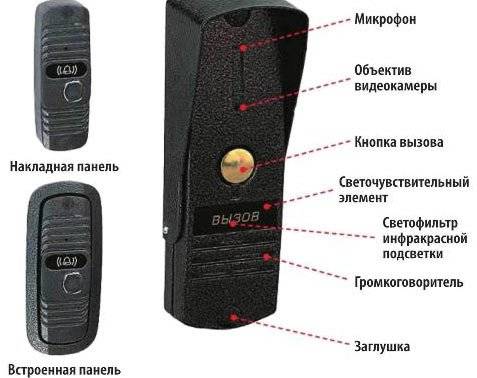

На фото ниже изображен звонок с переговорным устройством.

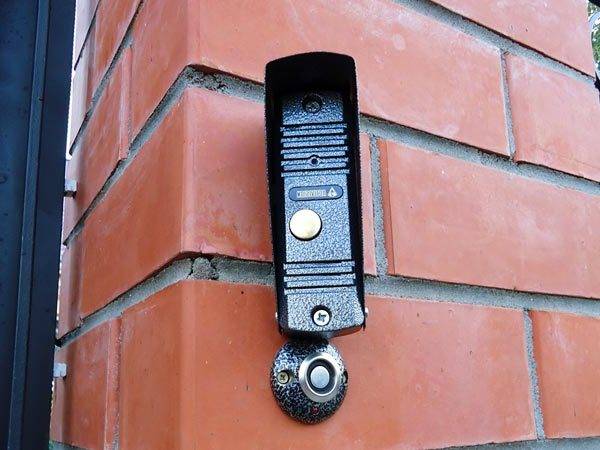

Приспособление размещают на расстоянии 160-170 см от земли

Следует отметить, что используемый провод можно будет уложить в стене или же в специальном коробе. Для стандартного дверного варианта достаточно будет двужильного кабеля с медным сечением. Также стоит определиться с местом крепления кнопки и оборудования для оповещения.

Процесс установки

Для проведения проводного оборудования следует проделать в стене отверстия для размещения провода, используя перфоратор. Когда ремонт в помещении уже завершится, необходимо прикрепить короб из пластика, в который в дальнейшем и будет укладываться провод. Это делают для того, чтобы не нарушить целостность стен. После данных манипуляций проводится монтаж кнопки и самой системы оповещения.

При монтаже важно следовать инструкции по сборке

Подключение проводного звонка

Изначально обязательно нужно отключить подачу электрической энергии в помещение. Затем провод подсоединить к кнопке, потом к звонку и уже в последнюю очередь к центру электрического питания.

Схема подключения с 2 кнопками

Делать это нужно строго ссылаясь на схему подключения конкретной модели звонка.

Монтаж беспроводного звонка

Производить работы с установкой такого звонка намного проще, нежели с предыдущим типом. То есть нужно попросту зафиксировать кнопку и сам корпус устройства и помощью шурупов или же скотча. Теперь осталось только вставить элементы питания и тем самым завершить процесс установки беспроводного звонка.

Многообразие беспроводных моделей

Монтаж беспроводных звонков

Что такое беспроводной звонок, его разновидности, как работает и где применяется

Основные особенности беспроводных моделей звонков

Выбирая любую вещь, в первую очередь стоит оценить, насколько она будет подходить к условиям, в которых она будет эксплуатироваться. Чтобы точно понять, стоит ли устанавливать беспроводной звонок у себя дома, надо детальнее оценить их особенности:

Не надо тянуть провода от кнопки к динамику. Это главное отличие, зачастую влияющее на выбор этого типа устройства для частного дома, в котором до входной двери достаточно далеко от калитки и между ними бегает дружелюбная собака.

Здесь без особых проблем можно установить и обычный проводной звонок, но провод от него лучше всего закапывать под землю. В противном случае он может несколько выделяться в дизайне двора.

Автономное питание. Так как беспроводные звонки работают на батарейках, то при отключении света гостям не придется с улицы долго звать хозяина. Также это определяющий фактор для дачных участков, к которым не проведено электричество. Питание от батареек одновременно создает определенные неудобства, связанные с их периодической заменой, но тут уж приходится выбирать, что важнее.
Беспроводной звонок не везде можно установить. Надо смотреть на расстояние от приемника до передатчика и на наличие между ними преград, препятствующих прохождению радиосигнала.
Если в доме не одна дверь (или калитка), а несколько, то можно приобрести электрозвонок с двумя кнопками. Это в разы снизит затраты на их установку по сравнению с проводными моделями.

Простой монтаж, демонтаж и перенос кнопки. Эта особенность редко востребована, но если надо подвинуть калитку, сменить сторону ее открывания или установить почтовый ящик именно там, где расположена кнопка, то сделать это будет гораздо проще. Если со стандартным звонком неизбежно придется перекладывать проводку, то беспроводной просто перевешивается.

Здесь также может крыться один из недостатков – некоторые производители делают кнопки звонка на липучке, которая при некачественном исполнении достаточно быстро может отвалиться. Если покупается именно такой звонок, то надо оценить, стоит ли его дополнительно прикрутить на шурупы.

Схема и принцип работы беспроводных звонков

Для рядового пользователя принцип работы беспроводных звонков очень прост – нажимается кнопка передатчика, радиосигнал от нее идет к приемнику, активирует там электрическую цепь, подающую напряжение на динамики и играет мелодия.

Несмотря на то, что схема устройства редко к нему прикладывается производителем, многочисленные радиолюбители взяли на вооружение сам дистанционный способ управления устройством, изготавливая своими руками не только звонки, но и различные управляющие устройства – беспроводной выключатель света или дистанционный подъемник гаражных ворот.

Схемы этих устройства просты в изготовлении и неприхотливы в эксплуатации. Первые две это отдельные платы для кнопки и приемника, а третья схема даже не требует никакой настройки – в качестве приемника стоит обычный сверхгенератор и по отзывам пользователей все отличается высокой стабильностью работы.

Нюансы при выборе беспроводного звонка

Как и обычные модели, беспроводные звонки для входной двери надо выбирать, руководствуясь определенными правилами, особенно если покупка такой вещи совершается впервые, и нет опыта эксплуатации подобных устройств.

Расстояние

Главное для беспроводного звонка качество – это радиус и мощность сигнала, который передается от кнопки к динамику

Если между ними будет 5-10 метров, то на этот показатель вряд ли стоит обращать пристальное внимание, а когда предполагается использовать устройство на расстоянии 50-150 метров, то лучше испытать его перед покупкой и договориться с продавцом про обмен или возврат, если на нужном месте этот электрозвонок все-таки работать не будет. Это тоже вполне возможно – глазами ведь не видно, есть на пути сигнала препятствия или нет

Особенности моделей и специфика монтажа

Звонок своими руками

Простой проводной звонок можно изготовить из телефона. Для этого понадобится старый дисковый аппарат, сопротивление на 10-12 кОм и кнопка. Многих устраивает простое звучание, которое не раздражает и трудно спутать с другими звуками. Там же есть регулировка громкости.

Простейшая схема звонка из телефона

Из аппарата извлекается звонок. К одному его концу припаивается резистор мощностью не ниже 2 Вт, затем – кнопка, и через сеть 220В собирается последовательная схема. Аппарат можно не разбирать, а поставить в прихожей, подключив через шнуры к сети и кнопке.

Можно изготовить звонок из старой игрушки с музыкальным модулем. Для этого ее нужно открыть и найти внутри печатную плату. На ней расположены контактные площадки с замыкателями из электропроводной резины. Если какой-либо из них замкнуть, в динамике раздается звук. Здесь можно выбрать любой по предпочтению. Чтобы устройство работало как звонок, параллельно одному из замыкателей припаивается кнопка с двухжильным проводом. Питание схемы производится батарейками, их следует оставить подключенными к игрушке.

Для изготовления звонка можно использовать генератор звуковой частоты, собранный на двух транзисторах КТ315 и КТ361.

Схема электрического звонка на генераторе звуковых частот

Частота изменяется с помощью переменного резистора R1. Можно подобрать также конденсатор С1 другой емкости. Мощность устройства увеличится, если установить транзисторы КТ361 и КТ818, а питающее напряжение увеличить до 12 В.

Принцип действия

Принцип действия беспроводного звонка

Подводное и беспроводное устройство работают схожим образом. В случае проводных моделей при нажатии кнопки цепь замыкается, а сигнал передается на динамик по проводу. Для беспроводных изделий нет необходимости в замыкании цепи. При нажатии на кнопку срабатывает передатчик, который отправляет сигнал по беспроводному каналу на звонок. Существуют устройства с комбинированным принципом действия. Например, кнопка может получать питание от батарейки, а сам источник звука – от стационарной розетки.

Скорость передачи сигнала зависит от разных факторов. К ним относятся расстояние, на которое должен передаваться беспроводной сигнал, наличие преград

Важно помнить, что бетонные и металлические конструкции, а также другие массивные преграды, могут уменьшить силу сигнала

Схема изделия проста. В устройстве есть две платы для кнопки и приемника. Также имеется третья схема для генератора сигналов, которая отличается отсутствием сбоев.
