Виды доводчиков
Дверной доводчик накладной
Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.
По строению механизма доводчики бывают:
- пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
- с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
- кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.
Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.
Накладные
Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.
Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.
Есть два конструкционных метода передачи нагрузки на пружину.
- Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
- Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.
Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.

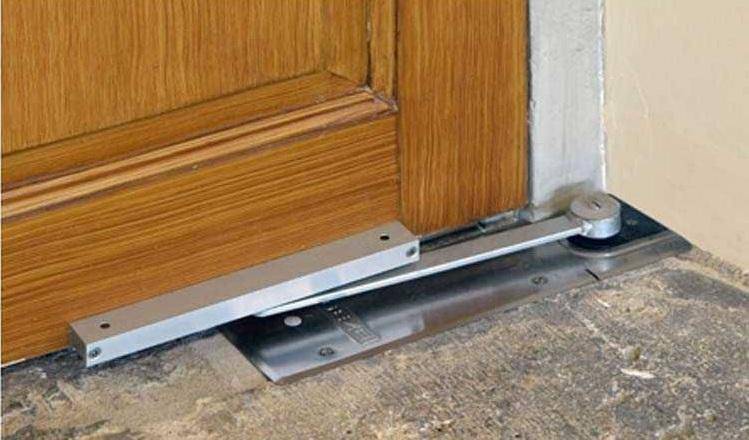

Напольные
Напольная модель
Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание. Обязательно ставят в медучреждениях, местах прохождения инвалидов.
Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.
Выбор напольного доводчика по параметрам двери:
- масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
- 20 – 40 кг, 0,85 м — ЕN2;
- 40 – 60 кг, 0,95 м — ЕN3;
- 60 – 80 кг, 1,1 — ЕN4;
- 80 – 100 кг, 1,25 м — ЕN5;
- 100 – 120 кг, 1,4 м — ЕN6;
- 120 -160 кг, 1,6 м — ЕN7.
Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.
Скрытые
Скрытый доводчик
Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.
При выборе учитывают факторы:
- вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
- интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
- температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
- толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.
Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.
Способы установки доводчика
Современные производители выпускают:
накладные доводчики. Устройство устанавливается с внешней или внутренней стороны двери методом накладки основных элементов на дверное полотно и дверную коробку;
Фурнитура, устанавливаемая накладным способом
напольные доводчики. Устройство располагается в полу. Проектирование и монтаж доводчиков напольного типа производится на стадии ремонта (укладки полов). Если монтаж такого типа доводчика будет осуществляться после отделки помещения, то это приведет к дополнительным затратам;
Дверная фурнитура, устанавливаемая в пол
скрытые доводчики. Фурнитура монтируется внутрь дверной коробки. Она практически полностью невидима. Доводчик скрытого монтажа рекомендуется устанавливать исключительно на массивные двери и надежную (мощную) дверную коробку. Некоторые конструкции скрытых доводчиков подходят для дверей-купе.
Фурнитура для двери, устанавливаемая внутрь коробки
Если доводчик планируется устанавливать своими силами, то лучше выбрать накладную конструкцию, так как монтаж этого устройства наиболее простой и не требует особых знаний и навыков.
Как поставить доводчик? Устройство может быть установлено:
- стандартным способом. Основная часть устройства закрепляется на дверном полотне, а направляющая – на дверной коробке;
- верхним способом. При этом способе монтажа основная часть доводчика закрепляется на дверной коробке, а направляющая – на дверном полотне;
- параллельным способом. Тяга доводчика фиксируется параллельно основному коробу. Для монтажа доводчика этим способом потребуется дополнительный металлический уголок.
Схемы установки доводчика на дверь
На выбор способа установки влияют такие факторы, как сторона открывания двери и расположение дверных петель. Если дверь открывается на себя, то целесообразно установить устройство по стандартной схеме. При открывании двери от себя доводчик устанавливается верхним способом.
Как установить и отрегулировать доводчик двери для автоматического её закрывания
Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.
Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.
В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.
Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).
Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов
Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)
Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

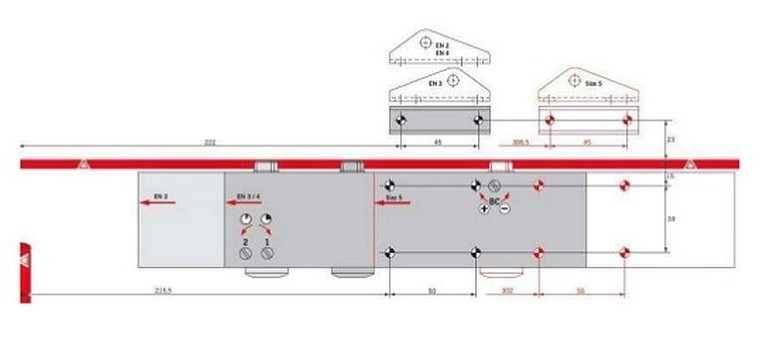

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА
После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.
Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика
Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции. После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг
После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.
Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).
РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА
Затем разберите рычаг на два колена (рисунок 2 в инструкции).
РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА
Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).
РИСУНОК 3
После этого укрепите второе колено рычага (на двери или на дверном коробе).
При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).
РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА
Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).
На этом установка доводчика на дверь завершена.
РИСУНОК 5 УСТАНОВКА ГАЙКИ
РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА
Это интересно: Отделка стен дома деревом: разбираем вместе
Сколько стоят доводчики для входной двери – обзор цен
Если вы решили приобрести доводчики для входных дверей, цена может стать решающим фактором при выборе. Предлагаем познакомиться со средней стоимостью популярных моделей:
| Модель | Производитель | Характеристики |
| Доводчик №4S | «Нора-М» | Выдерживают нагрузку 120 кг. Вес – 2.24 кг. Силуминовый корпус. |
| DC-20.3/0950/065-A1-W | «Apecs» | Для левых и правых створок. Вес – 1.2 кг. |
| Ls-22Silver | «Rezident» | Выдерживает нагрузку 40 кг. Морозоустойчив до -35°. |
| РДП-6 | Рандисс | Подходит для дверей с весом до 100 кг и углом открывания до 100°. Может эксплуатироваться при температуре от -50°С до +50°С. |
Предлагаем узнать мнение пользователей о некоторых моделях:
доводчик дверной Apecs
доводчик дверной морозоустойчивый Koral HD-132
Watch this video on YouTube
Отверстия под доводчик
Чтобы установить доводчик, надо правильно разметить отверстия для его крепления на двери и косяке. Хорошим помощником в этом деле будет монтажный шаблон:
Такие шаблоны прикладываются практически ко всем современным моделям, вместе с крепежом. На плотном картоне нанесены все монтажные размеры, поэтому достаточно только приложить шаблон к двери и отметить через отверстия на шаблоне места для установки крепежа.
Важно только не перепутать расположение отверстий для разных видов монтажа.
Дело в том, что доводчики по-разному устанавливаются на двери, которые положено раскрывать в помещение и на улицу. В первом случае доводчик ставится на полотно, а рычаг крепится к раме. Во втором – наоборот. Причина для такого расположения – необходимость максимально защитить устройство от холода. И конечно, нельзя размещать доводчик с уличной стороны.
Еще более усложнен шаблон на доводчиках, которые способны работать с дверями двух классов. Тогда под каждый класс будет свое расположение отверстий. Их либо разделяют яркой цветной полосой, либо маркируют кругами разных цветов. В общем, разобраться с монтажным шаблоном обычно бывает не сложно.
Классификация
Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7
При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса
| Класс доводчика для двери | Ширина дверного полотна, мм | Масса дверного полотна, кг |
|---|---|---|
| EN1 | до 750 мм | до 20 кг |
| EN2 | до 850 мм | до 40 кг |
| EN3 | до 950 мм | до 60 кг |
| EN4 | до 1100 мм | до 80 кг |
| EN5 | до 1250 мм | до 100 кг |
| EN6 | до 1400 мм | до 120 кг |
| EN7 | до 1600 мм | до 160 кг |
Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.
Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.
Как отрегулировать дверной доводчик: особенности настройки приспособления
Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.
Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.
С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.
Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
- Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.
Установка доводчика на дверь (способы и виды монтажа)
Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.
Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.
Установка доводчика на металлическую дверь
Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.
Как установить доводчик на металлическую дверь:
Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.
Установка доводчика на пластиковую дверь
Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.
Варианты правильной установки доводчика на дверь
Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:
- Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
- В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
- Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
- Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.
Установка
Для установки доводчика потребуется минимальный набор инструментов: дрель со сверлом, соответствующим размерам крепежа, отвертка, простой карандаш и рулетка или линейка. Большинство производителей оснащает механизм инструкцией с шаблонами, в которых наглядно показано, как установить доводчик. Схематические изображения составляющих доводчика в полную величину на шаблоне и монтажных отверстий для каждого элемента существенно облегчают разметку и дальнейшую установку механизма на входную дверь. Шаблон отпечатан с обеих сторон листа с типом открывания двери на себя или от себя.
Две красные перпендикулярные линии на шаблоне позволяют правильно его установить. Вертикальная красная линия совмещается в осевой линией дверных петель, горизонтальная — с верхней границей полотна. Рекомендуется осевую линию петель обозначить при помощи простого карандаша.
Далее при помощи сверла через шаблон намечаются крепежные отверстия, соответствующие выбранному классу. В комплекте с доводчиком обычно имеются два вида метизов: для металлопластиковых или деревянных поверхностей. В зависимости от материала дверного полотна подбирается и сверло для дрели, которым высверливаются намеченные согласно шаблону углубления для крепежа. После чего начинается установка самостоятельно закрывающегося механизма.
Установка доводчика, открывающегося в положении на себя, начинается с фиксации при помощи саморезов корпусной коробки к дверному полотну, в которую затем монтируется тяга. В нижней корпусной части имеется специальная выемка, в которую вставляется рычаг, затягивающийся винтом. После чего следует достаточно простое соединение рычага и тяги при помощи придавливания пальцами до образования легкого щелчка. Разница соединения заключается в местоположении тяги на входную дверь.
При необходимости элементарного плавного закрывания тяга слегка уменьшается в длине и устанавливается перпендикулярно двери. При наличии в створке защелкивающегося механизма требуется солидарное усиление для преодоления его сопротивления. В этом случае тяга удлиняется и фиксируется в перпендикулярном относительно двери положении.
Виды доводчиков для дверей
Выбор дверного доводчика
Чтобы пользоваться дверью было комфортно, без доводчика не обойтись. Но выбирать его необходимо по определенным параметрам. Главный среди них – мощность
Также при его выборе необходимо принимать во внимание размеры и вес двери. В этом случае будет обеспечена корректная работа этой детали в дверной конструкции
Доводчик должен быть тем мощнее, чем тяжелее дверь. Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери.
По способу монтажа дверные доводчики разделяются на три вида:
- верхний;
- нижний;
- скрытый.
Первый способ является самым распространенным, что связано с простотой выполнения работ. Монтаж осуществляется в верхней части дверного изделия. Отметим, что установка этого аксессуара может быть выполнена на любой двери.
Особенности выбора
Существуют нормы, определяющие усилия, которые должны развивать доводчики при использовании. Эти нормы соответствуют европейским стандартам. Более высокий класс означает и большую мощность устройства.
- Доводчик самого высокого класса – оптимальный выбор для бронированной металлической двери.
- Если в проеме установлена легковесное дверное изделие, то можно ограничиться установкой доводчика низкого класса.
- В большинстве случаев изделия класса 3-5 используют для обычных входных дверей и дверных изделий, установленных во внутренних помещениях.
Отметим, что, подбирая доводчик, принимают во внимание параметры самой двери, а также учитывают внешние факторы. Если во время эксплуатации входная дверь часто подвергается воздействию боковых ветров, то оснащаться дверное изделие должно доводчиками высокого класса
Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика.
Но не стоит ориентироваться только на мощность при выборе этого аксессуара. Мощный аксессуар не всегда означает большую мощность при использовании двери, поскольку если установить такой доводчик на дверь ПВХ, то он создаст дополнительную нагрузку на петли, что приведет к быстрому износу этого элемента фурнитуры. Помимо этого с такими элементами пластиковая дверь будет тяжело открываться, что приведет к дополнительному дискомфорту для владельца при пользовании дверью. Еще один важный момент, который следует учитывать при выборе этой фурнитуры для двери — его морозостойкость. На рынке доступны модели, которые могут работать при экстремальных температурах – от -45 градусов до + 70 градусов.
Критерии выбора
Порядок установки доводчика на дверь
Где ставить механизм
Устанавливаются доводчики несколькими разными способами. В верхней части двери ставятся два типа:
Конструкции с шарнирной тягой имеют расположенный перпендикулярно рычаг, идущий к двери. Такие устройства довольно надежны и долговечны. Их слабое место – торчащий рычаг. Внешне он не слишком привлекателен, да и сломать его довольно просто.У шарнирных конструкций сопротивление открыванию двери становится тем больше, чем шире открывают дверь. Такая особенность делает их неудобными для маленьких детей и пожилых людей. Их сил может оказаться недостаточно для того, чтобы справиться с дверью, оснащенной этим устройством.
- Конструкции, оснащенные скользящим каналом, выглядят более привлекательно, ведь их рычаг расположен параллельно дверному проему. Они выдают максимальное сопротивление на первой трети пути, затем нужно прикладывать заметно меньше усилий.
Располагаемые на полу устройства также имеют два конструктивных исполнения. Первый лишен видимых рычагов, так как механизм полностью утоплен в пол. Обычно такие конструкции ставят на стеклянные двери. За преимущества приходится платить более сложной установкой, т.к. приходится утапливать механизм в пол.
Напольные доводчики с рычагом устроены аналогично тем, что ставятся на верхнюю часть двери. Внизу они менее заметны, но есть риск повредить рычаги.
Какой бы вариант установки вы ни выбрали, помните, что гидравлические доводчики конструктивно не предназначены для работы в условиях мороза. Масло в них может загустеть на холоде, и тогда дверь будет очень трудно открыть. Поэтому доводчики стараются ставить внутри комнаты. Лишены этого недостатка только защищенные от холода модели, но их стоимость заметно выше.
Типы доводчиков
Регулировка дверного доводчика своими руками
Место установки доводчика
Наиболее распространенными являются дверные накладные доводчики, которые устанавливаются в верхней части с внутренней или наружной стороны полотна в зависимости от типа открывания. Реже встречаются врезные изделия для входных дверей, которые скрываются внутри пола, дверной створки или коробки. Подобные механизмы используются в случае невозможности установки в стандартном положении либо из соображений эстетики, например, на стеклянных дверных створках.
Накладные закрывающие механизмы по конструкционным особенностям подразделяются на два вида:
Доводчики, оснащенные рычажной тягой из двух коленцев. Преимуществами являются простота установки, надежность механизма, достаточно высокий уровень передачи усилия, возможность нескольких вариантов регулирования. Существенным недостатком является выступающий за уровень фасада перпендикулярно корпусу доводчика рычаг, вероятность которого быть поврежденным от действий нарушителей достаточно высока. Кроме того, рычажная тяга требует приложения усилий при открывании дверной створки, что не очень удобно для детей и людей в возрасте.
Доводчики, оснащенные закрытым скользящим каналом внутри коробки, по которому двигается свободный край шарнира с роликом на конце. Преимуществами являются высокие декоративные качества из-за отсутствия выступающих частей, минимальная вероятность повреждений, носящих характер вандализма, возможность дополнительного оснащения механизма ограничителем открывания внутри канала, установка в дверях, близкорасположенных к стене. Недостатки: минимальное количество регулировок и дополнительного оснащения, более высокая стоимость по сравнению с рычажными.
Руководство к установке доводчика на дверь своими руками
Как выбрать подходящий доводчик
При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:
- размеры дверного полотна;
- его массу.
Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна — 900 мм, а вес — 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.
Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.
Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.
Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.
Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.
Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:
- изменение скорости закрывания двери;
- изменение силы пружины;
- изменение усилий для закрывания дверного полотна.
Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) — от 15º до 0º.
