Металлические опоры ЛЭП
Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной. Сборную опору доставляют на место раздельно.
По месту собирают и устанавливают на заранее подготовленный фундамент. Установка опоры металлической, сложный технологический процесс, с применением тяговых механизмов, обычно тракторов. К фундаменту опора крепится болтами, предварительно выравниваясь по строгой вертикали. Металлические опоры практически не находят применение в частном домостроении и в загородных товариществах различного типа, за исключением круглых металлических столбов.
Конструкций металлических опор настолько много, что пришлось написать отдельную статью: Металлические опоры и их конструкции.
Источник
Критерии выбора деревянной опоры
- В качестве материала используется северная сосна зимней рубки.
- В верхней части столба толщина не менее 16 см.
- В качестве пропитки применяется водный раствор ССА.
- Опора целиком или нижняя часть пропитывается на заводе под давлением 12-14 атм.
- Технологические отверстия делаются до пропитки.
- Глубина пропитки составляет 85 % от наружного слоя древесины — заболони (до 40 мм).
- Процесс пропитки закончен, если цвет опоры серо-зеленый. Если он коричневый или бурый, это означает, что реакция до конца не закончилась. Граница должна быть видна на срезе бревна.
- Опоры продаются по классам С1 и С3 с комплектацией по размерам.
Виды электрических столбов
Столбы линий электропередач удерживают провода и оптоволоконные линии. Они – важный элемент доставки электричества до конечного потребителя.
Есть много различных типов электрических столбов и их классификаций. Чтобы выбрать подходящее изделие нужно сопоставить недоставки и достоинства всех видов.
Различают виды столбов по назначению:
- Промежуточные (используются только для поддержки проводов и тросов).
- Анкерные (несут основную нагрузку в натяжении проводов).
- Угловые (применяются на углах поворота трасс линий электропередач).
- Специальные (необходимы для решения нестандартных ситуаций).
Также принята характеристика столбов по способу закрепления в грунте. Они могут быть установлены прямо в грунт или на фундамент.
Электрические столбы различают по материалу: железобетонные, металлические, деревянные и композитные. Последний вид редко встречается в нашей стране. Пока, что это новый и относительно дорогой материал, который применяют в США, Китае и ряде европейских стран. Остальные изделия используют в России одинаково активно.
Бетонные столбы под электричество
Бетонные электрические столбы не боятся коррозии и гниения, устойчивы к возгоранию. Сделанные с соблюдением технологии, они могут использоваться не один десяток лет. Такие столбы стоят недорого, поэтому их чаще всего выбирают для загородных участков.
Главные недостатки таких изделий – большой вес и плохая устойчивость. Масса столба, которая может превышать 700 кг, создает сложности при перевозке и монтаже. К ним прибавляются и трудности при последующем сносе. Плохое сопротивление механическим воздействиям достаточно опасно и может привести к наклону бетонного столба и обрыву линии электропередач. Но при правильном укреплении этого недостатка легко можно избежать.

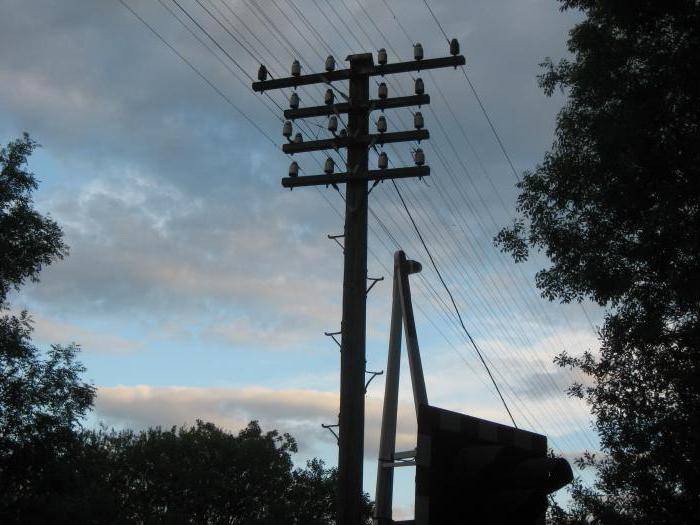

Деревянные электрические столбы
Многие владельцы домов стараются не выбирать установку деревянных столбов под электричество на участке, опасаясь их недолговечности. Качественная пропитка антисептиком помогает исправить этот возможный недостаток. Это может быть креозотовое или сланцевое масло, а также специальные смеси. Антисептическую пропитку делают после сушки на глубину не менее, чем 22 мм. Она не только защищает от влаги, но и делает древесину устойчивой к возгоранию.
Пропитка обеспечивает более долгий срок службы столбов – несколько десятилетий, но не решает проблему полностью. Изделия все равно со временем начнут гнить из-за воздействия влаги и потребуют замены.
В качестве сырья для производства деревянных столбов чаще всего используют сосну и ель. Они меньше всего подвержена гниению и воздействию насекомых, в отличие от других видов древесины. Их легче обрабатывать из-за правильной геометрии и хорошей высоты.
Главный плюс столбов из дерева – низкая цена. Они стоят даже дешевле, чем бетонные опоры ЛЭП. Их небольшой вес не создаст трудностей при транспортировке, но для установки изделий на участке все равно будет нужна специальная техника.
Металлические столбы под электричество
Столбы из металла – это решение для высоковольтных линий, потому что высокая прочность и устойчивость дают им возможность выдерживать большие нагрузки. Они редко используются на территориях частных домов и дач и обычно устанавливаются на производственных или технических объектах. В том числе и по причине высокой стоимости.
Несмотря на способность выдерживать большие нагрузки, у металлических столбов есть проблема – коррозия, которая со временем приводит к разрушению материала и всей конструкции.
Подключение к электросетям частного дома: кто платит за дополнительную опору. Новости: 07 июля 2022
- Сама ЛЭП-опора – от 6 000 руб.
- Доставка на участок спецтранспортом и использование ямобура – от 8 000 руб. (зависит от Удаленности конечной к размещению площадки)
- Подъем и установка – от 3 500 руб.
- Трамбование грунта – от 800 руб.
- Работа электрика по растяжке и подключению кабелей – от 1 500 руб.
- Покупка кабелей – от 3 000 руб. (меняется исходя из необходимого метража).
Монтаж трубостойки для ввода электричества на участок.
Для подключения жилого дома к линии электропередач выполненной изолированными проводами СИП, чаще всего возможны 3 варианта:
В первых двух случаях приходится размещать шкаф учета со счетчиком и всеми коммутационными аппаратами непосредственно на стене дома.
Редко какая из электросетевых компаний разрешает разместить учет внутри помещения, мотивируя это отсутствием свободного доступа для снятия показаний и проверки схемы соединения. Поэтому, если вы не хотите уродовать свой фасад дома громоздкими шкафами, то трубостойка под СИП со счетчиком лучший вариант.
Можно конечно разместить и непосредственно на опоре электросетевой компании, но это должно быть указано в технических условиях. Да и обслуживание ЛЭП на такой опоре в этом случае затрудняется. Более того, если какой-то электрик при подъеме, случайно когтем или лазом повредит ваш щит, никаких компенсаций вы не добьетесь.
А еще, если столб находится далеко от дома, всегда есть риск повреждения учета посторонними лицами. Металлическая же стойка будет находится на вашем участке, под охраной и никому не будет мешать.
Ну и самый распространенный вариант — когда дом еще не построен, только голый участок, а напряжение для его строительства уже нужно. Вот тут как раз таки, трубостойка это единственный выход для безопасного подключения электричества.
Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.
Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!
Однако изобретать самодельные конструкции такой высоты могут и не позволить, написав мотивированный отказ об отсутствии у вас сертифицированной стойки для пересечения дороги. В этом случае нужно поднимать все правовые документы и доказывать, что устанавливать дополнительную опору через дорогу уже обязанность сетевой организации, а не ваша.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Нормы установки столбов для электричества в деревне. Сколько стоит и какой столб для электричества нужно поставить на даче. Если в договоре точно не прописаны даты или указано, что подключение будет произведено при условии строительства или модернизации линии электропередач или понижающей подстанции, то подключения можно ожидать годами. Спрашивайте, я на связи!
Монтаж проводки в дом
После подготовки и установки столба на участке, необходимо заняться вопросом подключения электричества к частному дому. Это можно делать, как с питающей опоры, если она расположена на участке, так и через промежуточный столб. Для их соединения используются следующие методы:
- голый алюминиевый провод;
- медный или алюминиевый кабель;
- СИП (самонесущий изолированный провод).
Кабели могут быть проложены от промежуточного или питающего столба к дому не только воздушным путем, но и под землей. Такой способ используется гораздо реже, чем стальные тросы, протянутые по воздуху.
На состояние ЛЭП оказывает значительное влияние тип используемых опор. В течение 100 лет деревянная опора оставалась одним из основных сооружений воздушных линий (ВЛ).
Только в 60-х годах прошлого века ее начали делать с защитной пропиткой. Тогда были даны указания о применении антисептиков, но они плохо выполнялись, что приводило к загниванию опор. Повсеместный переход на железобетонные столбы не решил все проблемы, поскольку у них обнаружились недостатки, не присущие изделиям из дерева:
- хрупкость при ударах;
- небольшая прочность на изгиб;
- значительный вес;
- наличие токов утечки.
Обработка деревянных столбов
Чтобы опоры освещения из дерева служили долго, на фабриках проводят особую обработку, опоры покрывают антисептическими составами.
Несколько лет назад креозот считался основным продуктом питания. Для его получения использовалась каменноугольная смола.
Так выглядят деревянные столбы, обработанные по новой технологии
Такие опоры освещения производятся только в заводских условиях на специальных вакуумных устройствах. В результате столб приобретает отличные технические характеристики и привлекательный внешний вид. Его намного легче транспортировать по сравнению с бетонными и стальными конструкциями. Установка такой деревянной электрической опоры отличается невысокой трудоемкостью.
Какой столб выбрать
При выборе материала, из которого изготовлен электрический столб, практическое рассмотрение сводится к трем вариантам. Это опора из дерева, металла или бетона. Бетонные опоры наиболее долговечны, если изготовлены с соблюдением технологии в заводских условиях. Они не боятся агрессивных компонентов, содержащихся в атмосфере больших городов. Самым крупным их недостатком является большой вес, который сильно затрудняет установку опоры.
Металлические опоры собираются из стальных элементов. Они используются при строительстве высоковольтных линий электропередачи, когда требуемые габаритные размеры не позволяют применять бетон. Отметим, что наиболее доступной и дешевой является опора линии электропередачи, изготовленная из дерева, в чем легко убедиться, узнав, сколько стоит такое изделие из металла или бетона.
Краткий перечень резонов в пользу этого материала выглядит следующим образом:
- Электрический столб из дерева намного дешевле, чем опора из металла или бетона. Деревянная опора может быть изготовлена своими руками.
- Опора из дерева является самой легкой. Её установка довольно легко может быть произведена без применения грузоподъемной техники, она органично вписывается в обстановку на даче.
- Деревянный электрический столб, предварительно обработанный антисептиком, имеет срок службы, часто не уступающий опоре из бетона. Опора из некачественного бетона подвержена быстрому разрушению под воздействием атмосферных осадков и перепадов температуры.
Материалы
Опора ЛЭП деревянная изготавливается из хвойных пород деревьев, где смола является естественным консервантом и антисептиком. Наибольшим спросом пользуется северная сосна, обладающая высокой прочностью и эластичностью. Проблемы, которые есть у железобетонных столбов из-за их хрупкости, никогда не создают деревянные опоры (фото ниже — погрузка готовой продукции).
Для пропитки применяют сланцевое или креозотное масло, а также смеси, содержащие медь, хром, мышьяк. Дополнительно с антисептированием опоры обрабатываются средствами от возгорания (антипирены). Это позволяет закапывать столбы прямо в землю, без бетонных пасынков, что увеличивает срок их службы.
Самой высокой впитывающей способностью обладают изделия из сосны. Если для опор применяются ель и лиственница, пропитать их значительно трудней.
Пропитка позволяет закапывать столбы непосредственно в землю. Только здесь необходимо дополнительно защищать торцы защитной пастой или крышками
Важно перед пропиткой до 3 месяцев сушить деревянную опору. Крепление к пасынкам из железобетона приводит к расщеплению древесины под бандажами из катанки
Важно! Для изготовления столбов используют нижнюю часть дерева (комлевую), где меньше веток и однородней структура
Как установить опору ЛЭП, электрический столб для освещения?
Советы по самостоятельному проектированию дома. Создаем фасад в стиле фахверк. Электроэнергия по праву является одним из важнейших ресурсов, и без ее подачи жизнь в доме просто не может считаться современной. Без электричества мы не можем включать в помещениях свет, и вынуждены будем ложиться спать с наступлением темноты. Также можно забыть о возможности использовать электроприборы. Так что озаботиться проведением данного ресурса на дачный участок просто необходимо, и для этого нужно поставить столб для электричества. На данный момент установка электрического столба является не единственным способом протянуть питание до участка.
Вместо заключения
Проанализировав требования ГОСТов по защите древесины, а также опыт антисептирования деревянных стоек в зарубежных странах, Московская кабельная сеть ОАО «Мосэнерго» ведет поиск производителей, обеспечивающих качественную пропитку деревянных опор, которая позволит устанавливать их непосредственно в грунт без железобетонной приставки.
Таким образом, применение деревянных столбов (опор), пропитанных масляными антисептиками, отвечает целям повышения долговечности и надежности функционирования электросетей и линий электропередач при одновременном снижении их стоимости.
Все эти факты были приняты во внимание РАО «ЕЭС России», которое в своем циркуляре № 11-02/1-05 от 03.10.2001 г., а также приказом №218 «Об итогах заседания НТС РАО «ЕСЭ России» от 18.04.2002 г. в целях повышения надежности распределительных электрических сетей рекомендовало массовое применение деревянных столбов (опор) нового поколения при техперевооружении, реконструкции и в новом строительстве
Источник информации: Журнал «Новости Электро Техники», 2003г., № 6 (24)
Этапы выполнения работ
Установка дополнительной электрической опоры требует соблюдения определенной последовательности действий, которые мы рассмотрим ниже. Первым делом поговорим о том, какие требования предъявляются к монтажу электрического столба на участке. Итак, осуществлять установку нужно согласно действующим нормам и правилам, а именно:
- расстояние от незащищенного провода на опоре до балконов и окон должно составлять не меньше 1,5 метров;
- при пролете до 6 метров расстояние между проводниками должно быть 10 см и больше, если пролет более 6 метров, расстояние нужно увеличить до 15 см;
- ввод кабеля в дом должен осуществляться на высоте не менее 2,75 метра;
- над проезжей частью линия электропередач должна быть расположена не ниже 6 метров, над непроезжей частью — не меньше 3,5 метров;
- конструкции, на которых осуществляется установка токопроводов, должны быть изготовлены из несгораемых материалов (деревянный столб должен быть пропитан защитным составом, не поддерживающим горение);
- расстояние от неизолированных проводников до трубопровода любого назначения должно составлять не менее 1 метра, при этом если провод изолированный, расстояние не нормируется;
- изоляторы на опорах должны быть изготовлены из фарфора либо стекла.
Что касается самой технологии установки промежуточной опоры на участке, она выглядит следующим образом:
- В соответствии с выданными техническими условиями выбирается место, где следует установить электрический столб.
- В зависимости от характера грунта, производится бурение или ручная копка ямы, в которую будет произведена установка опоры. Если опора не длиннее 10 метров, достаточная глубина ямы составляет 120 – 150 см.
- В случае, когда деревянный электрический столб устанавливается непосредственно в грунт, подземная часть опоры предварительно обрабатывается битумной мастикой. При использовании бетонного пасынка, последний нужно прикрепить к опоре до того, как будет производиться установка.
- Далее производится монтаж опоры в подготовленную яму. Положение контролируется с помощью уровня и фиксируется путем заполнения ямы щебнем и его утрамбовкой.
- Окончательно зафиксировать электрический столбик можно, заполнив свободное пространство ямы бетоном, либо ограничиться набивкой щебнем.
Предлагаем вам еще один вариант установки промежуточной деревянной опоры на даче. Все что нужно — изготовить столб, на одном из торцов которого собирается крестовина, размерами 2*2 метра. Соединение крестовины с торцом осуществляется в полдерева с использованием оцинкованных уголков. Далее нужно сделать четыре укосины, как показано на фото ниже. После этого самодельная деревянная опора прокрашивается битумной мастикой на высоту около полутора метров. Последний этап установки — вырывается крестовидная яма, производится монтаж столба, выравнивание по отвесу либо уровню, ну и засыпка/утрамбовка почвы.
Принципы организации уличного освещения
Основной фактор, который согласно СНиП влияет на расстояние между двумя столбами освещения — это пересечение двух соседних конусов света. Осветительный конус — это условный пучок света, который излучается источником, и падает на освещаемую территорию. При расчёте расстояния между опорами два соседних пучка света должны в итоге пересекаться таким образом, чтобы в зоне их действия минимальный уровень освещённости был не ниже установленных требований.
Осветительный конус с увеличением высоты опоры сильнее расширяется, обеспечивая освещение большей площади. Однако, следует учитывать, что одновременно с этим слабеет интенсивность освещение территории. Регулировать все эти параметры можно несколькими способами. В том числе:
- путём подбора мощности и типа осветительных приборов;
- изменением высоты опор;
- добавлением дополнительных источников света на каждую опору;
- подбором оптимального расстояния между двумя соседними опорами.
Кроме того, при расчёте расстояния между столбами освещения на трассах, например, учитывается ряд других, второстепенных факторов:
- высота подвеса фонарей;
- вылет светильника от края дороги;
- ширина дорожного полотна;
- угол наклона лицевой части светильника относительно освещаемой территории;
- конфигурация дороги и особенности организации движения на ней.
Также при определении расстояния между фонарными столбами учитывается их оптимальное соотношение к высоте. Этот параметр сильно зависит от конфигурации расстановки опор, которая может быть шахматной, односторонней и осевой. Шахматный порядок установки опор — это когда каждая следующая располагается на противоположной стороне улицы или дороги. При такой конфигурации оптимальным соотношением пролёта и высоты столба является 7:1.
При одностороннем и осевом расположении опор рекомендуемое соотношение составляет 5:1. Одностороннее расположение — это когда все опоры, световые конусы которых принимаются в расчёт интенсивности освещения, находятся с какой-либо одной стороны дороги. Осевое расположение — это когда опоры устанавливаются на разделительной полосе, а освещённость отдельно рассчитывается для правой и левой стороны дороги.
Этапы выполнения работ по установке опор
Процедура установки столбов под электричество и их подключение проводится следующим образом:
- выбор материала для опор;
- составление плана расположения столбов;
- подготовка земельного участка к установке;
- монтаж.
После установки и проверки качества работы линии выполняется электрификация дома и других строений на участке.
Материал
Все виды опор могут изготавливаться из следующих материалов:
- дерева;
- металла;
- бетона.
Выбор следует осуществлять между деревянными и железобетонными столбами. Металлические конструкции предназначены для больших нагрузок. Они используются на подстанциях мощностей до 110 кВ. Применение таких ЛЭП на дачном участке нецелесообразно.
Преимущества дерева:
- низкая цена;
- возможность обслуживания и ремонта без подъемника;
- относительная простота монтажа;
- срок службы после обработки жаростойкой пропиткой – 40 лет.
Бетонные конструкции прочнее деревянных, однако они более дорогие. Допускается применить комбинированный вариант: на железобетонную опору крепится основной деревянный столб. Такой метод позволяет добиться оптимального соотношения прочности и долговечности со стоимостью изготовления.
Составление плана
После выбора используемого типа опор можно приступать к составлению плана расположения ЛЭП. Для этого требуется обратиться к электромонтажникам. Такие услуги предоставляются энергосбытовыми организациями.
На этапе составления плана расположения согласование установки выполняется сразу. Для уточнения стоимости услуги собственнику следует обращаться в организацию, предоставляющую доступ к электричеству в районе расположения участка.
Подготовка земли
Подготовительные процедуры включают в себя очистку площади участка от мусора, растений и корней. Проводится бурение ямы под опоры.
Монтаж опор
По готовности места под установку проводится монтаж столбов. Конструкция фиксируется бетоном. В процессе заливки необходимо следить за соблюдением размеров, в частности, за вертикальным положением опоры.
Выбираем электрический столб
Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.
Бетонный столб
Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.
Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.
Опоры из металла
Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.
Деревянный электрический столб
Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.
- Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
- Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
- Деревянный электрический столб вполне по силам изготовить своими руками.
- Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.
Требования к деревянному электрическому столбу
Для использования в качестве опоры столб должен отвечать следующим требованиям:
- Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
- Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.
Специальные опоры

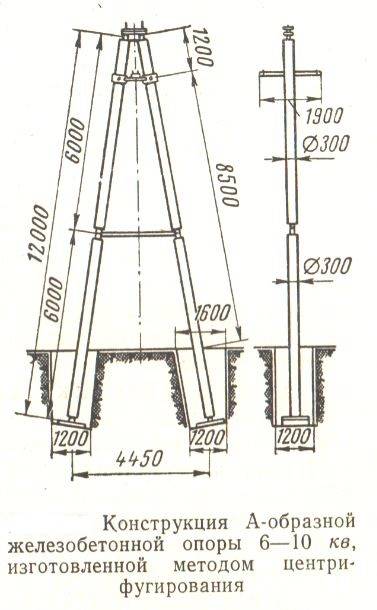

Для линий с напряжением 6-10 кВ электроопоры выполняются А-образными:
Также характеризуются воздушные линии и основными габаритами и размерами.
Габарит воздушной линии – вертикальное расстояние от самой низкой точки провода к земле или воде.
Стрела провеса – это расстояние между воображаемой прямой линией между точками крепления проводов на опоре и самой низкой точкой провода в пролете:
Все габариты ЛЭП строго регламентируются ПУЭ и напрямую зависят от величины напряжения питания, а также местности, по которой проходит трасса.
ПУЭ также регламентирует и другие габариты при пересечении и сближении ЛЭП как между собой, так и между линиями связи, авто- и железнодорожными магистралями, воздушными трубопроводами, канатными дорогами.
Для проверки запроектированной ЛЭП требованиям ПУЭ производятся расчеты на механическую прочность, методы которых даются в специальных курсах электрических сетей.
Рекомендации по монтажу
При установке современных опор не нужно заливать железобетонный фундамент, можно установить его прямо в землю. Каждая линия должна начинаться и заканчиваться концевыми опорами. Прорези заполняются угловыми стойками.
Правильно установленная деревянная опора прослужит очень долго. Если во время установки не будет сохранена вертикальность, кронштейн со временем будет провисать. Если расстояние между полюсами большое, провода начнут провисать. Поэтому установка опор из любого материала должна производиться строго по разработанной технологии.
Процесс установки электрического столба
Окорка
На специализированном станке удаляется кора с лубом. Только после этого ствол начинает сохнуть. Заболоневая древесина должна затрагиваться по минимуму, поскольку именно она хорошо пропитывается антисептиком. Если весь верхний слой стесать, долговечность опоры намного уменьшится из-за того, что она будет больше подвержена гниению. Затем опора деревянная, размеры которой соответствуют требованиям, сортируется по назначению. Некоторые изготовители производят сушку без удаления луба, что дает возможность предотвратить растрескивание древесины. Затем луб снимается, так как он будет мешать процессу пропитки.
Виды электрических конструкций
Существует три основных вида столбов:
- металлические;
- деревянные;
- железобетонные.
Чтобы выбрать подходящее основание, необходимо разобраться какой материал подходит больше всего для ваших условий.
При строительстве первых ЛЭП (линий электропередач) использовали деревянные сооружения, однако и сейчас можно встретить такие электроопоры. Если планируется линия с низкой или умеренной напряженностью, рекомендуют выбирать сооружение из экологического материала — дерева.
Преимущества:
- дешевые по сравнению с другими видами;
- установка не составит труда даже для новичка;
- при небольшом весе выдерживают большой вес проводов;
- устойчивы к ветрам;
- считаются самыми безопасными.
Самые крепкие сваи получаются из хвойных деревьев – сосны, пихты, ели. Перед использованием подпоры обрабатывают специальным маслом, чтобы продлить их срок службы. Лучше всего впитывает масло сосна. Такие подпоры устойчивы к погодным условиям – выдерживают морозы, не гниют в местах повышенной влажности. Имеют небольшой вес, поэтому транспортировка, монтаж и утилизация намного легче, чем металлических и бетонных конструкций. Благодаря особой пропитке электроопоры из дерева практически не горят. При производстве с соблюдением всех норм такие устройства могут прослужить более 40 лет.

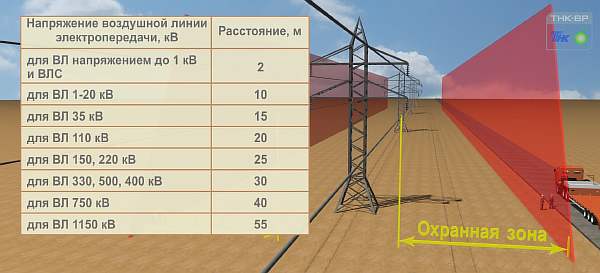

Охранная зона ЛЭП и закон
Магнитные волны, излучаемые опорами электроснабжения, оказывают негативное воздействие на людей, проживающих вблизи высоковольтных сооружений. По результатам исследований, серьезные проблемы затрагивают все органы. На основании этого специалисты установили допустимое расстояние, на котором разрешается возводить жилые дома.
В городе
Если участок, который входит в охранную зону, находится в собственности у частного лица, то накладывается обременение на строительство зданий, предусматривающих длительное нахождение человека. Поэтому, прежде чем купить участок под строительство дома около линий электропередачи, надо поинтересоваться о возможном наложении запрета. Рамки зоны определяет организация электросети.
Установленные нормы для строительства вблизи ЛЭП
Правила запрещают проведение воздушных линий электропередачи рядом с открытыми и многолюдными территориями (спортивными площадками, бассейнами), над детскими садами и школьными учреждениями.
Протягивать провода от столбов категорически запрещается над жилыми зданиями. Участок, приготовленный под строительство дачного или жилого дома, должен находиться на безопасной дистанции от ЛЭП.
Санитарно-защитная зона
Расстояние между столбами должно быть равномерным. Высота от земли до электрического кабеля должна составлять:
- 3 метра между проводами и скалистой возвышенностью;
- 5 метров от поверхности болота или другого источника воды;
- 6 метров от земли в нежилой местности;
- 7 метров от поверхности почвы в жилой местности.
Расстояние до дорог, которые проходят параллельно линиям электропередачи, должно составлять высоту столба в пятикратном размере.
Чтобы узнать, какое расстояние от жилого сооружения до ЛЭП будет допустимым, надо обратиться к существующим нормативам. Безопасная дистанция от электрических столбов с напряжением 110 кВ составит около 20 метров; при напряжении 500 кВ – 30 метров; при напряжении 750 кВ – 40 метров; при напряжении 1150 кВ – 55 метров.
Опора ЛЭП
Чтобы излучение от высоковольтных линий не оказывало пагубного влияния на человеческий организм, рекомендуется выбирать постоянное место жительства на расстоянии около ста метров.
Кабель, проведенный воздушным способом, можно уложить под землю. Такое действие увеличит допустимую дистанцию на целый метр. Метод подземной проводки кабеля – дорогостоящее удовольствие. Но полученный результат благоприятно скажется на безопасности проживания рядом с линиями электропередачи.
