Как поставить автоматику на распашные ворота своими руками

Устройство автоматики для распашных ворот

Составные части оборудования:

  • двигатель;
  • приводы (правый, левый или один);
  • рычаги, шток;
  • короб с блоками управления, питания, приемником сигнала;
  • пульт ДУ;
  • концевые выключатели;
  • ограничители скорости движения створок;
  • стопоры;
  • сигнальные лампы, антенна (необязательные элементы).

Линейная автоматика состоит из блока управления, двух корпусов с электроприводами. В них помещается вся выдающая усилие часть механизма (червячный привод). Конструкция выглядит элегантно, привлекательно. Блок управления являет собой плоский короб, крепящийся на заборе, соединяющийся кабелем с функциональной частью.

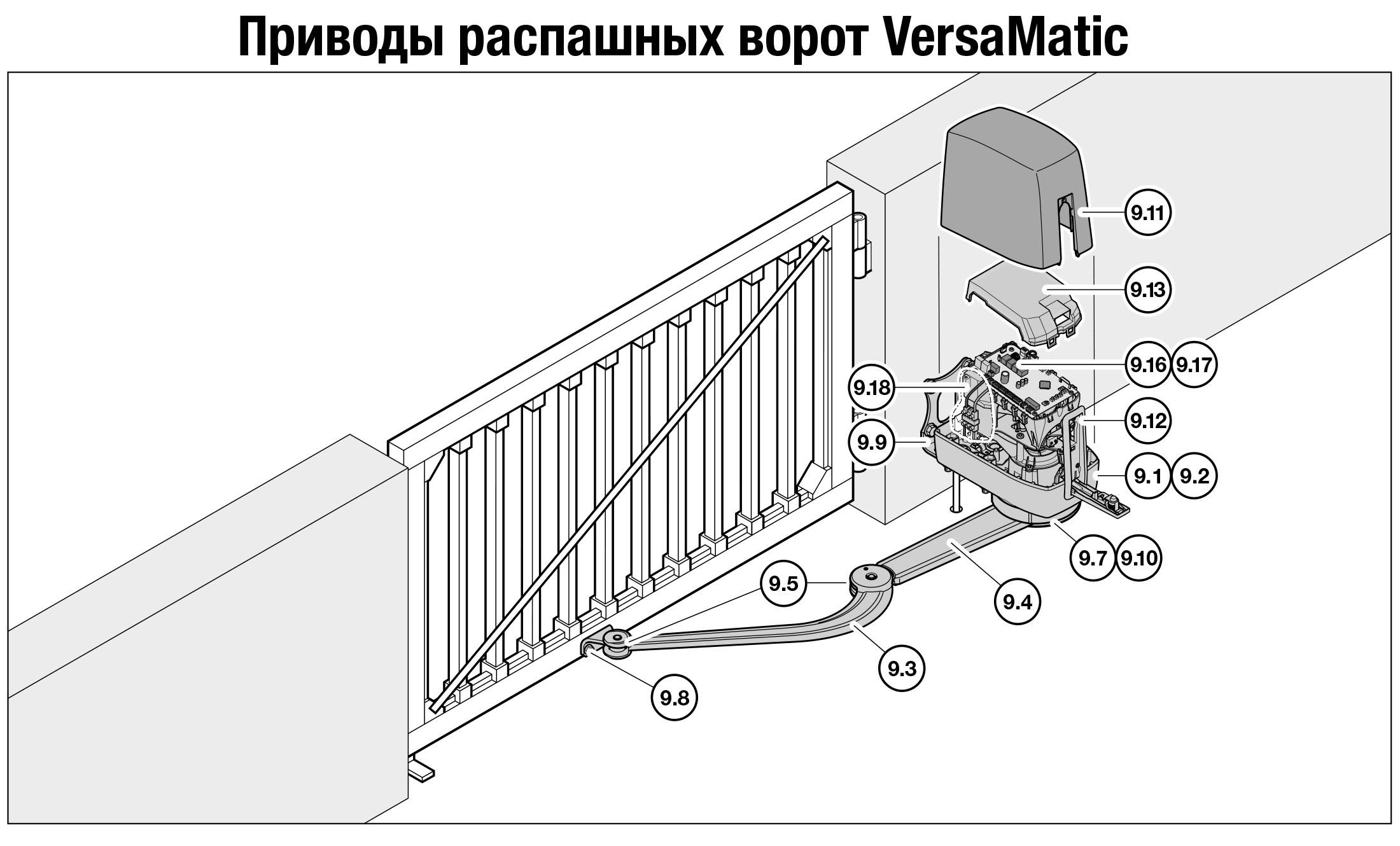

Рычажная автоматика более громоздкая. Она состоит из блока управления, рычагов передачи, двигателя с моторедуктором. Именно конструкция моторедуктора в данном случае достаточно объемная, она помещается в отдельный квадратный или полукруглый короб, которого нет в линейных приводах. Рычаги рычажного оборудования состоят из двух частей. Они соединены наподобие конструктора, образовывая подвижное колено.

Следует выбирать автоматику не с пластиковыми элементами (шестернями), особенно в составе привода. Они чаще замерзают, деформируются (встречается в марках Doorhan, Alutex).

Элементы, отвечающие за передачу усилия крайне желательно выбирать из металла (как у марок Miller Technics, Nice, Rotelli).

Виды автоматических ворот

По принципу действия механизма воротная автоматические механизмы подразделяются на:

  • распашные;
  • откатные;
  • гаражные.

Рассмотрим каждый из вышеуказанных видов более детально.

Распашные ворота

Распашные ворота, пожалуй, являются классическим вариантом исполнения. Состоят они из двух створок, которые крепятся на двух петлях поворотного типа к вертикальному основанию, в качестве которого обычно выступает металлический каркас. Он, в свою очередь, должен быть прочно закреплен в месте его установки.

Важно! Вне зависимости от того, открываются такие двери ручным либо автоматическим способом, они требуют наличия свободного пространства перед своими створками для беспрепятственного распахивания последних

Откатные ворота

Откатные ворота на роликах обычно состоят из одной створки. Вес в такой конструкции распределяется на роликовые опоры. Кроме того, для того, чтобы сделать откатные ворота более устойчивыми к мощным порывам ветра либо иным воздействиям со стороны окружающей среды, на них монтируются дополнительные направляющие.

Откатные ворота

Конструкция таких ворот достаточно проста и чаще всего легко реализуема народными умельцами. Тем не менее, подобные механизмы, особенно кустарного производства, могут оказаться сложны в эксплуатации и обслуживании.

Гаражные ворота

Ворота роллетного типа принято называть гаражными, т.к. организация въездов в гаражи и на территорию крытых парковок посредством подобных конструкций является основной сферой их применения.

Гаражные роллетные двери представляют собой набор реек фигурной формы, изготовленных их металлопластика и сцепленных посредством подвижного замка. Указанные рейки размещаются в идущих от пола вверх с изгибом у потолка пазах, образуя целостную конструкцию рассматриваемых ворот.

Двигаясь в своих пазах, такие ворота изгибаются в местах соединения реек, преодолевая таким образом прямой угол под потолком. Таким образом, гаражные ворота осуществляют сложный подъемно-поворотный процесс, освобождая въезд в гараж. Рассматриваемые конструкции весьма сложны как в монтаже, так и в эксплуатации.

Гаражные роллетные ворота

Основные правила ухода за механизмом ворот

Если на распашных воротах с автоматической системой являются чувствительными к разнообразным преградам, поэтому при наличии посторонних элементов нарушается работа ворот. Во избежание неприятностей рекомендуется регулярно проводить систематические осмотры и диагностики.

Рекомендуется регулярно проводить очистку и смазку автоматических элементов. Это обеспечит снижение нагрузки на распашные ворота, и исключить возможность стирания компонентов системы.

Распашные ворота с автоматикой характеризуются удобствами в эксплуатации. Несмотря на сложный механизм, соорудить его можно своими руками.

Уважаемые друзья, одно из направлений моей деятельности это инвестирование с международной компанией TRUST INVESTING,минимальный сумма для участия составляет 15$,ориентировочная доходность 20% в месяц, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику), плюс моё сопровождение на всём пути.

После регистрации добавляем в закрытый чат вTelegram: TRUST INVESTING RUSSIA

Источник : https://postroimka-dom.ru/zabory-i-vorota/raspashnye-s-jelektroprivodom-svoimi-rukami.html

Подготовка ворот и мест крепления

Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.

Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.

Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.

Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.

Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.

Монтаж автоматики для распашных ворот

До того, как начать работы, обязательно проводят регулировку и проверку хода самих ворот.

Все рабочие процедуры заключаются в монтировании приводов двух разновидностей. Система не отличается особой сложностью, хотя и требует наличия минимальных технических знаний, а также внимания к мельчайшим деталям.

Монтировать блок можно где угодно, а подключать механизмы, строго сообразуясь с прилагаемыми рекомендациями производителя. Если модель содержит концевые выключатели, следует провести их регулировку. Если присутствуют упоры, их работу тоже требуется предварительно наладить, не забывая о регулировке временных показателей и степени усилия.

Для повышения уровня безопасности, требуется монтаж фотоэлементов, а также индикаторы визуального типа.

Сборка актуатора

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

  • гаечные ключи (набор);
  • болгарка;
  • сварочный аппарат;
  • заклепочник;
  • рулетка;
  • чертилка из инструментальной стали;
  • строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

  • для внешнего каркаса параметры материала – 60х30х2;
  • для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

  1. длина направляющей с расчетом противовеса рамы – 6 м;
  2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
  3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
  4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

  • необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
  • горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

  • профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
  • труба для стоек, выбор параметров которой зависит от веса готовых ворот;
  • регулируемые или нерегулируемые петли для ворот;
  • механические или электромеханические замки;
  • обшивка;
  • автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

  • 2 стальных листа шириной 1,5 м и высотой 3 м;
  • для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Схема (чертеж) разводки проводов (электропроводки) для автоматических распашных ворот Came Krono 300 / 310

Назад к установке автоматики распашных ворот своими руками

     Провода для автоматики распашных ворот лучше всего прокладывать на этапе закладывания столбов, в таком случае их можно спрятать внутри столба и вывести в нужных местах. Так же вам будет нужно вести провода через проезжую часть – лучше это делать до того как будет положена плитка, асфальт или другой вариант покрытия, что бы потом с многими трудностями не приходилось его снимать, штрабить и т.д.           В данном случае приведена стандартная схема прокладки проводов рекомендуемая производителем (Came). Иногда приходится отходить от таких четких рекомендаций. Многие провода можно взять меньшими по сечению, на сигнальную лампу хватит и 2*0,5 кв, на фотоэлементы так же хватит 2 или 4 * 0,5 кв (на фотоэлементы даже берут сигнальный провод 4*0,22кв. Эта информация будет особенно полезна тем, кто решил сделать распашные ворота своими руками



Схема электропроводки для такой автоматики достаточно проста- 3 – Основное питание платы управления: 3 * 1,5 мм2 1, 2 – Провода на приводы: 4*1,5 мм2 5 – Провода на фотоэлементы: Ближние к плате: 4*0,5 мм2 Дальние от платы : 2 * 0,5 мм2 7 – кнопка ключ ( подключается редко) – 2*1 8 – К сигнальной лампе: 2 * 1,5 мм2 (можно и меньше 0,5)

Назад к установке автоматики распашных ворот своими руками

Просмотров: (2448 просмотров)

Площадь и вес створок

Эти параметры взаимосвязаны, они очень важны. Створка, а также воздействующий на неё привод, постоянно ощущают нагрузку ветра. Если ставить комплект с мощностью до центнера, не учитывая, при этом, площади самих ворот, велика вероятность, что, при сильном ветре, створки будут разлетаться в стороны.

В этом деле, без расчетов не обойтись: следует выяснить ветровую нагрузку по местности. Если эта величина будет равна 50 кг, то ворота, сделанные из профнастила, потребуют ветровой нагрузки в 200 кг (это вычисляется по формуле: 2 умноженное на 2 и умноженное на 50). После прибавления веса створок, равного 100 кг, получаем цифру в 300 кг.

Рекомендуется использовать привод, что сможет выдержать вес не менее 400 кг. Это дает вероятность длительной и безопасной эксплуатации системы.

Автоматика для откатных ворот Comunello

https://youtube.com/watch?v=xLjAIbiVYMg

Компания Comunello создает технику, основные механизмы которой находятся в прочном корпусе из алюминия. Это надежно защищает каждую деталь от коррозии, уменьшая вероятность негативного воздействия влаги, а также любых повреждений под воздействием атмосферных осадков.

Устройство отличается полимерным покрытием, обладает классом защиты IP44.

Особенности:

  • защита от влияния атмосферных осадков;
  • прочное полимерное покрытие;
  • высокая герметичность устройства;
  • современный внешний вид;
  • легкая настройка встроенного блока управления;
  • надежность и долговечность;
  • возможность удаленного управления при помощи специального пульта;
  • простота эксплуатации и проведения монтажных работ;
  • наличие управляющего блока, который позволяет настраивать основные режимы работы, увеличивающего комфорт от работы с системой;
  • безопасность;
  • комфорт в управлении;
  • возможность частичного сдвига полотна для прохода пешеходов;
  • адаптация к условиям холодов России (возможность эксплуатации при температурах от -35 до +50 градусов).

Электропривод для откатных ворот Comunello FORT FT424KIT.

Модель FORT 424 KIT используется для работы на воротах, чей вес не превышает 400 кг. Такое приспособление часто используют в частных домовладениях, чему способствует доступная ценовая политика компании. Модель работает при режиме средней интенсивности.

Прибор работает от напряжения в 24 Вт, может делать до 40 циклов за один час.

Электропривод для откатных ворот Comunello FORT FT500KIT

Эта разновидность создана специально для работы на конструкциях, вес которых не превышает 500 кг. Она оснащается сразу двумя пультами для осуществления дистанционного управления системой.

Электропривод для откатных ворот Comunello FORT FT624KIT

Устройство FT624KIT, созданное в Италии, отличается высокой надежностью и простотой в эксплуатации. Создано специально для работы со створками, чей вес достигает 600 кг. Вес устройства составляет 10,6 кг, а мощность потребления электрической энергии 110 Вт. Это дает возможность

Электропривод для откатных ворот Comunello FORT FT700KIT

Привод FT700KIT позволяет осуществлять движение полотен с весом 700 кг. Этот механизм часто применяется не только в частных домовладениях, но и на производстве. Отличается доступной стоимостью и приятным внешним видом. Вся механизация спрятана в корпусе из алюминия, что гарантирует длительный срок её эксплуатации и защиты от негативных внешних воздействий.

Электропривод для откатных ворот Comunello FORT FT1000KIT

Устройство FT1000KIT используется для оснащения створок, что имеют вес в 1 тонну. Современное оборудование радует стабильностью функционирования, соответствует высоким показателям безопасности.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

https://youtube.com/watch?v=zB2C2nQ6kvc

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Типы приводов

Линейный привод

Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.

Гидравлический привод

Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.

Рычажный привод

С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.

Положительные моменты электропривода

Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.

При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.

Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности

Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя

Монтаж и настройка привода

Чтобы прикрепить привод к створкам, столбам, необходимо приварить кронштейны П-образного типа. Они будут давать необходимую подвижность всей конструкции.

Для оси вращения лучше выбирать каленые болты, имеющие диаметр от 8 до 10 мм. От оцинкованных металлических изделий производства Китая, лучше отказаться. Эта сталь отличается мягкостью, она будет быстро подвергаться износу, что никак не поспособствует надежности и безопасности конструкции.

  • рычаг и электрический мотор крепят рычагом вниз, по верхней кромке полотна;
  • сначала фиксируют весь механизм к столбам, потом к створкам ворот;
  • после завершения монтажа ворота открывают ручным путем, настраивают концевые выключатели;
  • электричество подключают только при заблокированном приводе;
  • чтобы не допустить поломки двигателя во время блокировки дверок, в схему вводят устройство, что будет отключать сеть во время возрастания силы тока;
  • обязательно монтируют сигнальную ламу, что будет оповещать о подаче напряжения.

По завершению работ проверяют плавность хода, открывания и закрывания, четкость срабатывания коневых элементов. Редуктор, мотор защищают кожухами от проникновения влаги.
