Электрощиток в гараж своими руками: как собрать, схема подключения, устройство

Порядок подключения приборов

В первую очередь организуется ввод кабеля в гараж. Для этих целей принято использовать провода СИП. При проходе сквозь стену провода должны быть уложены внутри металлической трубы. Далее приступают к сборке собственно электрощита:

Выбирается место размещения. Как правило, щитки вешают в непосредственной близости от ворот и точки ввода кабеля.
После закрепления щита на стене устанавливается электросчетчик.
Закрепляют общий автомат защиты от КЗ с максимальным током, равным току наиболее мощного из подключаемых потребителей.
Устанавливается УЗО.
Последовательно ставятся автоматы защиты на каждую линию электропроводки. Ток отсечки будет зависеть от расчетной нагрузки. Станкам необходимо 25А, электрическому ручному инструменту — 16А, на освещение можно установить автоматический выключатель на 6А.
Производится соединение всех установленных приборов с помощью провода необходимого сечения. Сечение выбирается с учетом предполагаемой нагрузки. Если электричество необходимо лишь для освещения, то вполне можно обойтись проводом сечением 1.5 кв.мм. При более серьезных нагрузках (электроинструменты, станки, сварка и т.п.), то будет необходим провод сечением 2.5-4 кв.мм.

В промышленно изготовленных электрощитках для монтажа нередко имеются DIN-рейки. С их помощью приборы размещаются наиболее плотно и аккуратно.

DIN-рейка для электрощитка

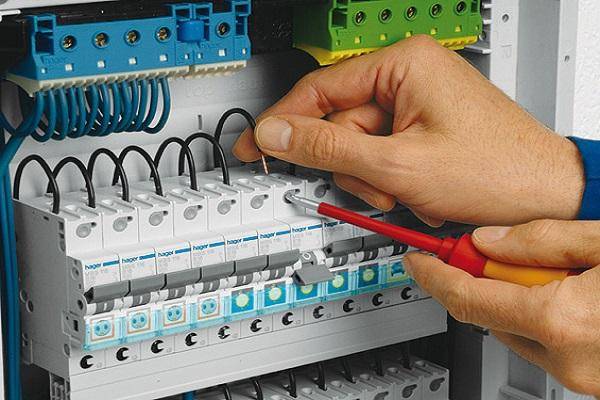

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

верхним крепежом устройство подвешивается на рейке;
если необходимо, модуль сдвигается на свое место;
нижний фиксатор на устройстве оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки.
нижний фиксатор возвращается на место, закрепляя всю конструкцию. Если фиксатор оснащен пружинкой, то эта операция происходит автоматически. В противном случае потребуется нажатие на этот фиксатор.

Чтобы полностью исключить вероятность соскальзывания приборов со своих мест, можно воспользоваться специальными фиксаторами или пассатижами подогнуть концы рейки.

Модульные электроустановочные изделия крепятся на DIN-рейке

Провода заземления закрепляются на специальной колодке. Крепеж производится винтами, фиксирующими провода в отверстиях колодки.

Если для коммутации применяется провода одного цвета, то желательно на концы каждого из них намотать слой цветной изоленты. Это избавит от путаницы с фазой и нолем.

Молниезащита

Любые строения надо защищать от ударов молний, и гараж – не исключение.

Защита крупных жилых и промышленных зданий выполняется стационарно на этапе возведения строений. Когда гараж находится поблизости какого-то высотного здания, то в принципе ничего страшного не будет, если на нём нет громоотвода. Маловероятно, что молния попадёт в него. В случае, когда строится гаражный кооператив, молниезащита тоже выполняется централизовано. А вот если он расположен отдельно, вдали от высоких зданий, позаботьтесь об установке громоотвода ещё до того, как начнёте делать монтаж электропроводки в гараже.

Здесь особых сложностей у вас не возникнет. Вся система состоит из трёх основных элементов:

приёмника молний;
проводника, отводящего ток в землю;
заземлителя.

В качестве приёмника используют стальной прут диаметром не меньше 1 см, длиною не меньше 20 см. Его монтируют в вертикальном положении на самом высоком месте гаража. Применение стального прута связано с тем, что в момент удара молнии, материал приёмника должен выдержать механическую и тепловую нагрузку.

Прут соединяется с токоотводящим проводником, это делают при помощи сварки, пайки либо болта с гайкой. Между приёмником и заземлителем необходимо выбрать самый короткий путь.

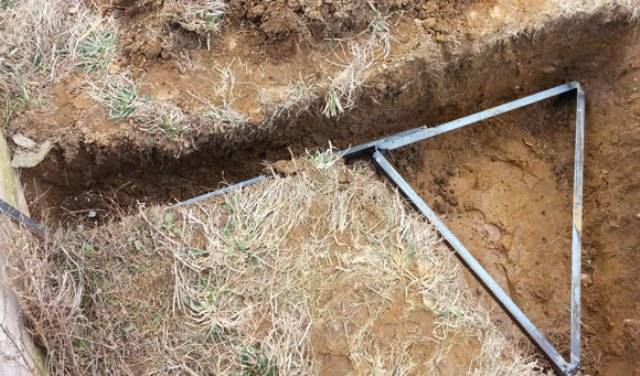

Заземлители могут быть искусственные и естественные. В случае с гаражом, вряд ли подойдёт вариант естественного заземлителя, так как в качестве него чаще всего используют различные трубопроводы. Для монтажа искусственного заземлителя подойдут старые рессоры, металлические пруты и уголки.

Заземлитель нужно закопать в землю. Расстояние от него до входных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не меньше чем 5 м.

Чаще всего в качестве заземлителя используют металлические пруты. Их размер зависит от того, какая в данном месте почва и насколько близко подходят к поверхности грунтовые воды. В случае, когда почва сухая, а уровень воды низко, достаточно будет взять пруты длиною 2-3 м. Их вбивают в грунт, а на глубине 0,5 м увязывают между собой при помощи металлической перемычки.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Прокладка наружной проводки

Если речь идёт об электрификации гаража, расположенного в кооперативе, то:

на его подключение предварительно должно быть получено разрешение от местной электроснабжающей организации;
выполнять работу должны представители этой организации. Теоретически разрешается проводить эти работы самостоятельно, либо с привлечением третьей стороны, при условии наличия соответствующей лицензии и квалификационной группы. Однако, в этом случае, предварительно придётся проходить большое количество всевозможных согласований. Проще заплатить за подключение «от столба до ГРЩ».

Подключение может быть проведено одним из двух способов: воздушным или подземным. Первый, дешевле и не такой трудоёмкий. Однако имеет ряд ограничений:

если от ближайшего, установленного на улице, столба ЛЭП до гаража более25 м, то требуется дополнительная установка промежуточной опоры;
- над проезжей частью электропроводка должна проходить на высоте ≥ 6м;
- над пешеходными зонами ≥ 3,75м;
- ввод в помещение выполняется на высоте ≥ 2,75м.

последнее требование при подаче электропитания в гараж выполнить практически невозможно, т.к. его высота, в подавляющем большинстве случаев, значительно ниже. Поэтому требуется предварительная установка высокой изогнутой металлической трубы, через которую и выполняется ввод.

Подземный ввод выполняется в траншее с использованием бронированного кабеля, укладываемого в специальном стальном коробе. Поверх последнего укладывается лента с информацией о том, что ниже проложен кабель.

Этот вариант значительно дороже и достаточно трудоёмкий. Но затраты компенсируются большей долговечностью.

Сборка щитка

После разработки схемы и закупки всех необходимых элементов, можно приступать к сборке. По стандартному протоколу счетчик устанавливается организациями, которые контролируют сбыт энергии. Но если заранее договориться и получить письменное разрешение, то можно установить его самостоятельно.

Этапы монтажа

Вначале устанавливается корпус щитка. Он крепится к стене или в заранее выбранной зоне.
Проводится проводка к корпусу и линии комнат. С противоположной стороны те же действия совершаются для мощной техники и крупногабаритных бытовых приборов.
Зачищается проводка. Данные действия нужны для лучшего контакта с клеммами автоматов.
Внутрь корпуса устанавливаются рейки, на которые впоследствии будет крепиться конструкция.
Комплектующие закрепляются на рейки. Здесь же монтируется счетчик. Благодаря специальным крепежным механизмам, эти действия пройдут без труда.
Устанавливаются шины заземления.
Создание перемычек.
Самая важная часть это соединение схемы в одну не распадающуюся цепь. Чтобы правильно подключить автоматы, нужно произвести ввод фазы и подводку нуля. Для этого используются верхние клеммы.
Производится проверка всей конструкции, если есть необходимость протягиваются винты.
Электросчетчик подключается и опломбируется. При этом должен присутствовать представитель соответствующей организации.
Контрольный запуск.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Освещение в гараже

Кроме подключения к электрокабелю, владельцу нужно подумать и о том, как обустроить освещение.

Какие светильники выбрать для гаража?

При выборе светильников обратите внимание на 3 момента:

Световой поток должен распределяться равномерно, что позволит избежать проблем при парковке автомобиля и при ремонте повреждённого транспорта.
Схему размещения светильников предусмотрите заранее.
Обратите внимание на экономные лампочки.

Самые популярные сегодня лампы:

энергосберегающие;
светодиодные;
галогенные;
люминесцентные.

Форма лампочек может быть разной, в зависимости от желания пользователей.

Монтаж освещения

При создании схемы освещения учитывайте такие детали:

В гараже рекомендуется скрытая прокладка. Если это невозможно, то можно спрятать провода в пластиковые коробы.
Для потолочных светильников нужны двухжильные кабели с сечением около 2 м².
Систему светильников сделайте с несколькими выключателями. К примеру, один на рабочем столе, другой – в зоне отдыха.

А вот в зоне ворот лучше сделать освещение поярче, чтобы комфортнее и проще было заезжать в гараж.

Сколько нужно светильников?

В гараж солнечный свет почти не проникает, поскольку здесь, как правило, не монтируются окна.

Основная причина отсутствия окон – желание обезопасить автотранспорт от посторонних глаз

Поэтому так важно здесь создать хорошее искусственное освещение

Одного светильника на потолке будет недостаточно. Добиться равномерного освещения поможет разделение помещения на зоны. В каждой из них устанавливаются 1-2 светильника.

Для маленького гаража подойдёт следующая схема освещения:

Установка 2 светильников у ворот.
Одна лампа устанавливается над столом с верстаком.
Ещё один (можно несколько) светильник — над полками с инструментами и запчастями.

Рекомендуется монтировать светильники не на потолке, а на стенах, чтобы части полки не блокировали освещение.

Чаще всего владельцы предпочитают устанавливать в гараже длинные лампы, которые закрываются прозрачной крышкой.

Правильное начало половина дела, или определяем цели

Для начала придется подумать над несколькими вопросами. Первый и основной: целевое назначение гаража. Поверьте — от него значительно зависит диапазон необходимого оборудования и «начинка» в электрическом щитке.

Как правило, гараж строят исключительно для хранения автомобиля, но в некоторых случаях еще и как мастерскую, в которой, например, столярничают или включают сварку. Для выполнения различных задач актуально принципиально разное оборудование. Что, соответственно, вносит коррективы в проводку.

Допустим, первый вариант: гараж как место парковки автомобиля и при необходимости проведения мелкого ремонта. Здесь нет потребности в большом количестве точек подключения техники (в том числе особенно мощной), ярких лампах. Но и слишком аскетичный подход не вариант, полутемный гараж еще никому не добавлял удобства. Потому пригодятся минимум пара светильников и несколько розеток (часто группа возле входа и над верстаком или возле стеллажей).

Во втором случае рассматривайте потребности в розетках и освещении индивидуально, всего должно быть в достаточном количестве для удобного выполнения запланированных работ. Допустим, время от времени Вы планируете пользоваться сварочным аппаратом. Тогда предусмотрите отдельный электрический контур для него с отдельным автоматическим выключателем категории D (для электродвигателей). Как самостоятельно рассчитывать номиналы необходимых автоматов (чтобы купить правильные или проверить электрика), мы обязательно рассмотрим в статье ниже.

Не забудьте про освещение смотровой ямы и/или погреба, если таковые предусмотрены как часть гаража.

Для этих участков целесообразно приобрести специальные противоударные светильники с крюком для подвеса — например, серии УП-1Р от IEK

Внимание: если влажность в яме высокая, ставьте низковольтные плюс понижающий трансформатор. Безопасность на первом месте

Т.е., на подготовительном этапе определите свои потребности

А дальше действовать придется по тому же принципу, что и для жилых помещений, но с рядом поправок. Одна из основных — способ монтажа электропроводки

Т.е., на подготовительном этапе определите свои потребности. А дальше действовать придется по тому же принципу, что и для жилых помещений, но с рядом поправок. Одна из основных — способ монтажа электропроводки.

Это интересно: Подключение вытяжки напрямую без розетки: излагаем по порядку

Принцип работы УЗО

Для того, чтобы правильно выбрать УЗО, вначале желательно ознакомиться с принципом его действия и устройством.

Так, если рассматривать конструкцию простейшего однофазного УЗО, которые чаще всего применяются в жилом секторе, то следует отметить, что в состав прибора входят следующие комплектующие:

Ферритовый тороидальный сердечник;
Первичная катушка из медного проводника заданного сечения (для однофазных УЗО используется 2 штуки). Необходима для создания в тороидальном трансформаторе магнитного поля, за счет прохождения тока нагрузки через прибор.
Вторичная катушка для цепей управления. Используется в качестве создания сигнала для работы электронных органов управления;
Исполнительный механизм. Управляет (замыкает/размыкает) силовыми контактами, которые отвечают за подачу напряжения;
Группа силовых контактов;
Токовый усилитель;
Тестовая кнопка. Необходима для периодической проверки УЗО на работоспособность;
Корпусная часть.

Ну а для того чтобы понять алгоритм работы прибора, желательно рассмотреть принцип действия УЗО на определенном примере.

Так, допустим, если через фазный проводник УЗО протекает ток определенной величины, то соответственно, выполнив работу, ток аналогичного уровня должен протечь и по нулевой шине. В ситуации, когда разница между фазным и нулевым током не существенна (стандартный режим работы оборудования), то прибор функционирует в обычном режиме. Если же разница токовых значений достигает критического уровня, то электронная схема УЗО дает сигнал на размыкание группы силовых контактов и объект обесточивается.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Правильное начало половина дела, или определяем цели

Не забудьте про освещение смотровой ямы и/или погреба, если таковые предусмотрены как часть гаража.

Определение количества коммутационных и защитных устройств

До того, как собрать электрический щиток, определяют количество групп потребителей, к которым от предохранительных автоматов будет подано напряжение. Группировка выглядит приблизительно так:

Выключатели, которые устанавливаются на щитке, должны обеспечить:

В случае возникновения КЗ (короткого замыкания) или при перегрузке на каком-то участке автомат обесточит одну группу, а не всю сеть.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Какой электрощиток лучше, самодельный или промышленного изготовления

Во многих случаях подведение электроэнергии в гараж может выполняться без использования покупного ящика и сборки всех приборов управления в одном боксе. Чтобы сэкономить на приборах для гаража, любители изготавливают электрощитки из гетинакса или текстолита, на которые вешают счетчик с автоматом защиты и ряд однофазных пакетников в черных эбонитовых корпусах.

Особых преимуществ такой электрощиток не дает. Использование современных дифавтоматов защиты от короткого замыкания и приборов УЗО является обязательным, независимо от того, какой формы и размеров сам электрощиток в гараже. Качество старых эбонитовых пакетников зачастую очень посредственное, их с удовольствием заменяют более современными моделями немецкого производства.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

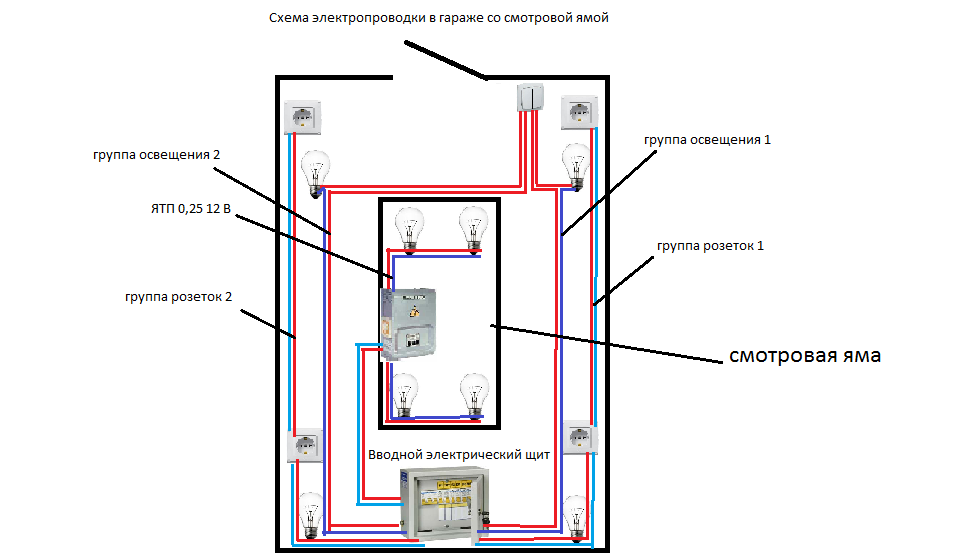

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Устройство гаражного щитка

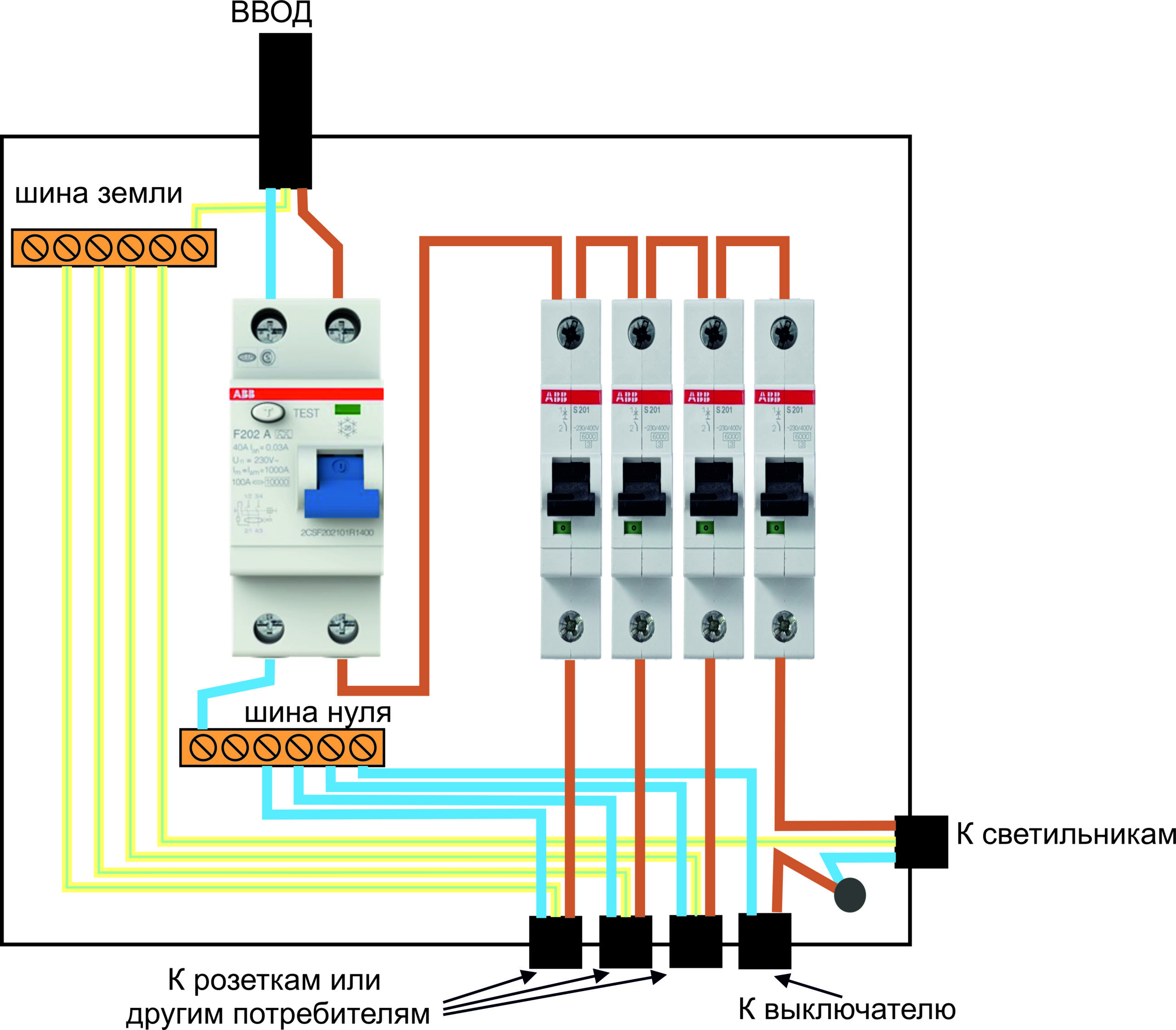

Монтируя электрощиток своими руками, нужно четко представлять себе его устройство. Входящий электрический кабель необходимо подключать к вводному автомату, выполняющему роль рубильника. Желательно в качестве вводного автомата применять двухполюсный автоматический выключатель. Таким способом производится отключение сразу двух проводников кабеля. Это делается в целях безопасности при проведении ремонтно-монтажных работ внутри щитка или в помещении гаража. Дело в том, что в гаражных кооперативах, зачастую, отсутствует должный контроль состояния электрохозяйства и, возможно, что на входящей линии нулевой и фазный проводники окажутся поменяны местами.

Если входящий ноль подключить, минуя автомат, то может сложиться ситуация, когда при выключенном автомате на узлах щитка будет присутствовать высокий потенциал. Это справедливо, если к гаражу подводится однофазное напряжение. При подаче трехфазного напряжения оптимальным будет применение четырехполюсного автоматического выключателя.

После вводного автомата подключают прибор учета электроэнергии. Обычно это бытовой счетчик, например, Меркурий 201. Выходящие из счетчика фазный и нулевой проводники подключают к УЗО (устройству защитного отключения). Наличие УЗО необходимо для защиты людей от поражения электрическим током. Когда человек прикасается к неизолированному проводнику, находящемуся под напряжением, через его тело начинает проходить ток утечки. Чтобы значение тока утечки не достигало опасного для жизни значения, УЗО отключает подачу напряжения.

Правильное срабатывание УЗО невозможно без наличия в щитке заземления. Заземление должно быть оборудовано в гараже независимо от наличия во вводном кабеле заземляющего проводника.

С выходных клемм УЗО фаза поступает на групповые автоматы защиты, с которых уже напряжение подается на каждый потребитель электроэнергии раздельно. Нулевой же проводник подключают к металлической шине. К этой же шине подсоединяют все нулевые проводники из кабелей, идущих к потребителям. Подобная шина объединяет все присутствующие заземляющие проводники.

Все элементы схемы щитка крепят на металлическую пластину, которая называется DIN-рейка. Конструкция DIN-рейки такова, что позволяет быстро закрепить на ней все элементы или, наоборот, демонтировать их. Для нулевой и заземляющей шин тоже существуют варианты крепления на DIN-рейку.

Возможный вариант размещения всех узлов внутри щитка.

После монтажа узлов внутри щитка все детали закрываются защитным экраном из комплекта щитка для предотвращения случайного прикосновения к токоведущим частям. В экране должны присутствовать окна, через которые производятся переключения и снимаются показания прибора учета электроэнергии.

Примеры электрических щитков гаража

Единственного варианта по комплектованию электрощита гаража не существует. Есть большое количество хороших вариантов щитков, так и не очень. Поэтому, стоит рассмотреть ряд неплохих примеров, из которых можно что-то взять на вооружение бытовому мастеру.

Электрощиток гаража с трансформатором
Классикой жанра можно рассматривать пониженное напряжение для освещения и подзарядки аккумуляторов, которое получают при использовании трансформатора. Подобная сборка хоть и устаревшая, но очень надежна. Гаражные щитовые с трансформатором функционируют до 50 лет, а могут и больше.

Также следует рассмотреть принципиальную схему современного щитка, в котором имеется трансформатор, который выдает на выходе 12 и 24 В. Такие трансформаторы лучше использовать там, где есть необходимость подключения дополнительного оборудования. Схема сама по себе проста и для её понимания не нужны специальные знания.

Сборка универсального электрического щита без электросчетчика
Принципы электротехники работают в любом случае и им все равно на что будет распространяться их влияние. Следовательно, надо рассмотреть модификации элементарного и универсального сортировочного щита, который пригодится и в гараже.

Будущий монтаж щитка заключается в креплении его на стену, кабелями вовнутрь. Кабеля в гаражном помещении оставлять наружу нежелательно, независимо от их степени защиты. В случаях, когда жилы кабелей многожильные, то обязательно нужно применять наконечники НШВИ. Необходимо помнить о том, что одножильный кабель при монтаже в щит обычно изгибается под углом 90о.

После монтажа щита и подключения нагрузки производится подтягивание клемм с натяжением 2 Н*м. Для этой работы понадобится динамометрическая отвертка. Затем испытываются все модули: авто выключатель ввода, УЗО и однополюсные автоматы. После чего щиток закрывают крышкой и закрывают на ключ.

Сборка универсального щита учета
Довольно часто счетчик ставят в один корпус с сортировочным щитком. И данный подход заметно упрощает ход электрификации гаража и немного уменьшит расходы. В продаже присутствуют множество модификаций щитовых, которые дают возможность поставить счетчик, а также различные модули, к которому имеется доступ через спец окошко.

В верхней части щита устанавливают электросчётчик, а в нижней части, под дверцей, располагают различные модульные устройства. Данный бокс пломбируется и в то же время имеется доступ ко всем модулям, которые в нем устраиваются. У модели достаточно серьезная защита от попадания и воздействия воды. Энергонадзор примет его без вопросов.

Советы по выбору модульного оборудования в электрощиток гаража

До похода в магазин нужно составить и согласовать с электриками схему щитка для понимания всех номиналов модульной аппаратуры.

Опытные инженеры рекомендуют применять технику, от известных производителей которую выпускают аппаратуру очень высокого качества и гарантируют стабильность при работе.
Для избежание проблем с монтажом лучше покупать оборудование и оснащение у одного и того же производителя. Связано это с тем, что в устройствах возможно отличаются ширина модулей и другие размеры по габаритам. Из-за этого может возникнуть трудность с установкой элементов в электрощите.
Для работы понадобится соединительный провод ПВ1 или ПВ3, который имеет сечение не менее чем вводный кабель. Чаще всего достаточно кабеля на 4 или 6 квадрата длиной 3-4 м.
Маркировка фазного кабеля (L) заводом производителем чаще всего делается: коричневым, белым и черным цветом. Заземление «PE» делают всегда с желто-зеленого цвета. Не надо путать с нулем. Провод рабочего ноля «N» синего окраса.
Для соединения всех модулей электрошкафа используются 1-3-полюсные гребенки, учитывая число фаз и расположения модулей в боксе. Их применение позволит сберечь место внутри щитка.
Если в схеме имеются пакетные УЗО к каждому из них подводится ноль с фиксацией на ДИН-рейку.

Как сделать электрощиток в гараже

Порядок подключения приборов

Молниезащита

Техника безопасности перед началом работ

Прокладка наружной проводки
