Фундамент для откатных ворот и его устройство

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

• бетона;
• кирпича;
• металла;
• дерева.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

1. Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
2. Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
3. Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
4. Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

1. Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
2. Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
3. Заключительный этап — обшивка профлистом с помощью заклепок или саморезов.

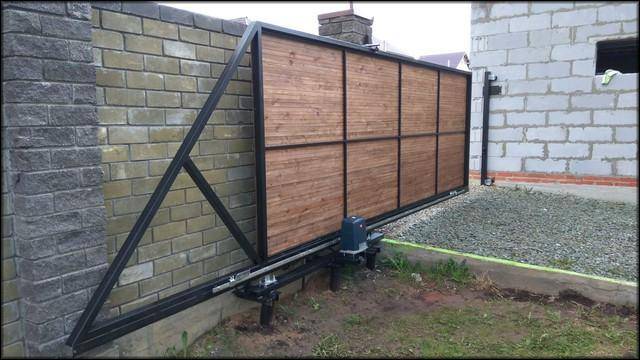

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

1. Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
2. Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
3. После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
4. Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
5. Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
6. Размечают и осуществляют монтаж нижнего улавливателя.
7. Закрепляют на опоре верхний улавливатель.
8. Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Рекомендации по выполнению работ

Любому ограждению необходимо прочное основание, чтобы оно было не только прочным, но и устойчивым. Правильно установленный забор на склоне оказывает влияние на укрепление поверхности грунта. Каменное ограждение является оптимальным вариантом для того, чтобы участок был укреплен.

Схема забора с уклоном на фундаменте.

Каждая последующая секция должна располагаться ниже предыдущей секции.

Самый дешевый и менее трудоемкий способ — это натянуть сетку-рабицу. Даже если будут наблюдаться перепады высоты склона, то ограждение из такой сетки все равно будет ровным, натянутым параллельно поверхности земли. Среди недостатков ограждения можно отметить его непрезентабельный внешний вид. С целью предотвращения коррозии металла, установка секционного забора осуществляется при соблюдении расстояния между ограждением и грунтом, равным 5-10 см.

В процессе строительства каменных заборов используется песчаник или известняк. Можно использовать бетон, кирпич, бетонные плиты. Всем этим материалам присуща прочность, долговечность, высокая устойчивость к влиянию различных факторов внешней среды.

Если строить забор из дерева или металла, то потребуется особый уход за ограждением. Лучше всего строить забор из сосны, которая может служить от 20 до 30 лет. За бетонным, каменным или кирпичным забором не требуется тщательный уход. Перед установкой забора необходимо очень тщательно продумать все нюансы, с которыми можно столкнуться в процессе строительства.

Чтобы избежать лишних затрат, необходимо проводить геодезическую съемку на будущем участке строительства. Она необходима, если в процессе инженерно-геологических наметок ее не проводили. Перед началом рытья траншеи или котлована, следует определить самый высокий участок и начать рыть там. Делать выемки необходимо на одном уровне.

Как правильно подобрать фундамент

Предпочтением строителя может стать один из трех рекомендованных типов, хотя часто выбор фундамента под откатные ворота ограничивается двумя вариантами — свайным и каркасно-монолитным основанием.

Ленточный

При всей его популярности и широком применении в других постройках, других несомненных достоинствах, некоторые строители уверены, что он не должен применяться в откатной конструкции из-за её большого веса. Но разнообразие откатных ворот оставляет возможность использования ленты в местах, где с одной стороны почва плотная и не подвержена вспучиванию. А с другой — задуманное сооружение не отличается массивностью и не создает на оборудованные опоры колоссальную нагрузку.

Но для ленточного монолита необходим и нормальный уровень залегания грунтовых вод. Ведь, даже если почва твердая и вспучивание ей не грозит, наличие близких водных потоков приведет к замене ленточного фундамента — на сваи.

Свайный

Такой тип фундамента применяют на болотистых почвах, суглинке и в местах с близким залеганием к поверхности грунтовых вод.

Практика доказала, что расположенные в непосредственной близости от проёма ворот, свайные конструкции значительно уменьшают риск крена опор. Особенно высока опасность в период таяния снега или обильного выпадения осадков. В инструкциях, как правильно их устанавливать, есть важные рекомендации:

• глубина погружения зависит от местного климата и особенностей почвы;
• при расчете необходимого заглубления должна обязательно учитываться нагрузка, создаваемая весом самой конструкции;
• самые распространенные и надежные винтовые сваи изготавливаются из металла и обрабатываются специальным составом от коррозии;
• марку бетона для заливки определяет не демократичная стоимость, а необходимая степень прочности.

Земляные работы, устройство опалубки, армирование, бетонирование — это общие этапы, обойтись без которых невозможно при создании любого основания. Не обойтись без них и тогда, когда в приоритете оказался свайный фундамент для откатных ворот, своими руками сделать его можно самому, но, есть один нюанс. Если применяются винтовые сваи, не обойтись без специального оборудования. С его помощью они надежно закрепляются в почве.

Каркасно-монолитный

Мнение строителей об этом типе фундамента однозначно положительное.  При всех сложностях, которые ожидают застройщика, выбравшего для заливки КМФ, — полученные преференции перевесят небольшие неудобства.

Форма конструкции представляет собой армированный ростверк, опирающийся на прочные столбы. Такое сочетание обеспечивает устойчивость и сохранность забора, ворот, их длительную и нормальную эксплуатацию. Конструкция в форме буквы П — две опоры с армированной перекладиной признана сложной, но оптимальной, не создающих проблем в эксплуатации и служащей практически неограниченное время.

Технология изготовления закладного элемента

Для того чтобы изготовить закладной элемент своими руками, потребуется швеллер 20, длина которого будет равна длине ямы, предназначенной под бетонное основание. Также для изготовления закладной для сдвижных ворот потребуется арматура d12. Сначала следует приварить к швеллеру отрезки арматуры длиной по 100 см, а затем приварить из той же арматуры поперечные связи.

Получившуюся закладную конструкцию следует опустить в яму арматурой вниз и зафиксировать таким образом, чтобы сбоку швеллер плотно прилегал к заборному столбу. При этом тело швеллера нужно расположить так, чтобы оно было строго горизонтально и параллельно линии ворот.

Пучок проводов должен выходить в месте установки электропривода, это примерно посередине фундамента ( А ). Точка выхода пучка отстоит от наружного края швеллера на 5-7 см ( Б ). Роликовые опоры позволяют регулировать дорожный просвет от 90 мм до 150мм ( B ).

От того, на какой высоте вы заложите данный элемент, будет зависеть зазор, который останется от калитки или откатных ворот до полотна дороги. Этот зазор можно будет увеличить за счет регулировочных площадок, а вот уменьшить уже не удастся.

После того как будет установлен закладной элемент, яму следует залить бетоном. При этом следует помнить о том, что бетон не должен полностью перекрывать закладной элемент, так как это помешает дальнейшей установке ворот. Хочется отметить, что данная ошибка самая распространенная среди тех, кто делает фундамент под откатные ворота своими руками.

После того как бетон будет залит, нужно дождаться его высыхания, то есть 2-5 суток, в зимнее время немного больше, а если следовать СНиПам, то и вовсе не менее 28 суток.

Все, на этом устройство фундамента для откатных ворот своими руками можно считать законченным.

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

• ширину проема;
• габариты и вес ворот;
• тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Внимание: чертеж со всеми размерами позволит сделать расчет материалов, необходимых для сооружения основания, правильно организовать работы по его возведению

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Длина закладного элемента зависит от габаритов проема. По стандартам она должна составлять не менее ½ ширины ворот. Для откатной конструкции длиной 4 м сооружают металлический каркас длиной 2 м.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

• при помощи сварки рамы из арматуры с последующим креплением швеллера;
• путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

На заметку: для получения качественного и надежного основания используется цемент марки не ниже М 500 и щебень фракционностью 30-40. Затвердевание фундамента длится около 2 недель, по нормам СНИП необходимо, чтобы он выстоялся на протяжении 28 дней.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

• длина и ширина траншеи, в соответствии с вышеприведенными рекомендациями;
• место размещения опоры относительно створа ворот;
• привязку к конструктивным элементам статичных и подвижных частей конструкции;
• планируемый шаг размещения элементов армирования;
• места критической нагрузки на основание;
• особенности обустройства площадки для отвода грунтовых вод, дождевых стоков;
• отверстия для сквозного трассирования коммуникаций и электрической проводки, при необходимости.

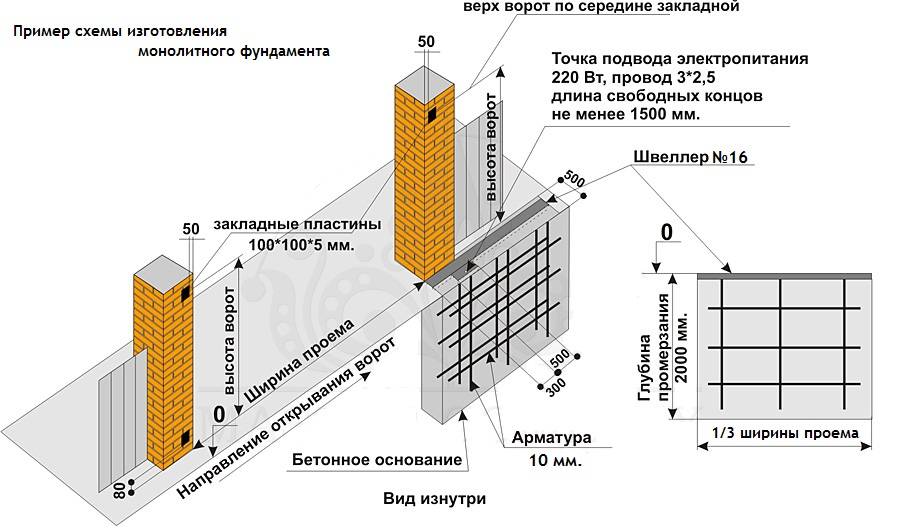

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

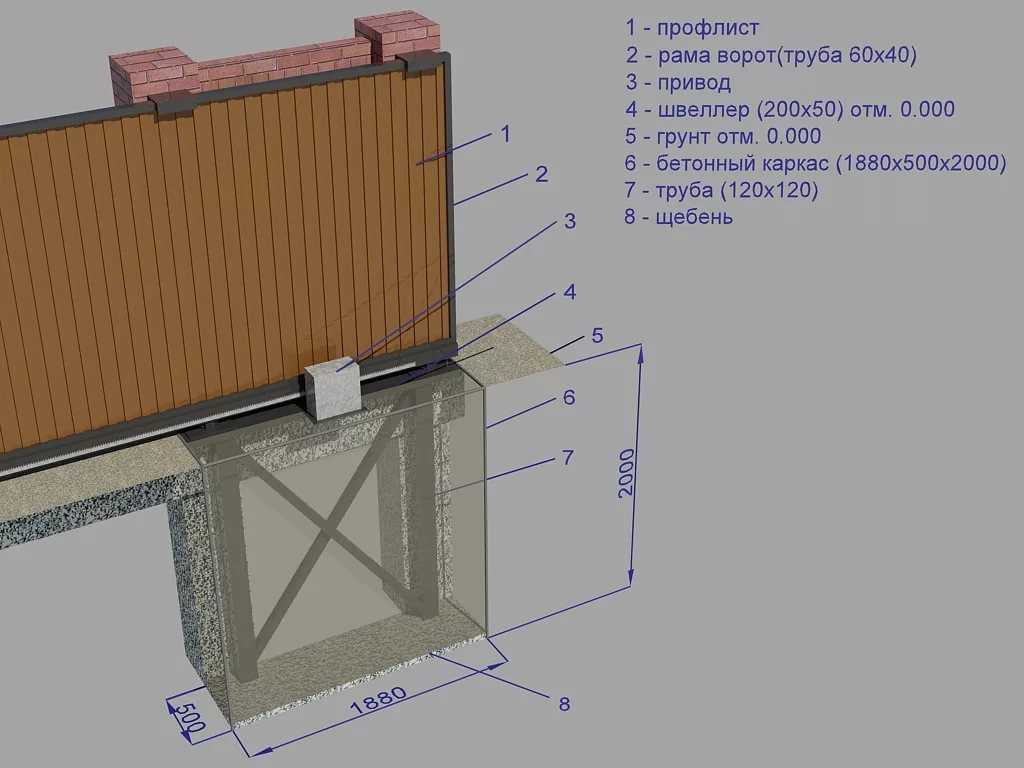

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.

Это интересно: Керамзитобетонные блоки — размеры, стандарты

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Особенности сдвижных конструкций

Существует несколько видов ворот, где открывание осуществляется путем бокового смещения полотна, в том числе:

1. Подвесные. Представляют собой мощную конструкцию, высота которой позволяет проезжать как легковым, так и грузовым автомобилям. Рама должна выдержать вес полотна, парусность, частое открывание и закрытие полотен, подвешенных на усиленных роликах. Для придания прочности нижнюю часть рамы погружают в землю, бетонируют с обязательным армированием.
2. Консольные. Не ограничивают проем для проезда автотранспорта. Они подвешены на направляющих рельсах с помощью роликов. При любом положении полотна нагрузка сосредоточена на рамной системе, расположенной на одной из сторон проемов. Для придания прочности при диагональных нагрузках открытого полотна необходимо оборудование технологически прочного фундамента.
3. Рельсовые. Работа ворот представлена простым перемещением по направляющим рельсам, установленным под воротами. Для обеспечения направленного перемещения при нагрузке непосредственно на опору необходимо прочное бетонное основание.

Откатные конструкции подвесного и консольного типа

Учитывая конструктивные особенности каждого из вариантов, можно сделать вывод, что сдвижные ворота или откатные ворота, возведенные без фундамента, не смогут обеспечить выполнение возложенных на них функций.
