Механизм для ворот — подбираем привод правильно! Устройство и принцип работы автоматики для распашных или откатных ворот

Особенности управления автоматическими воротами через телефон

Самым популярным и удобным способом автоматического открывания ворот является использование мобильного телефона. Осуществляется это через GSM-модуль, который подключается к блоку управления и дает возможность управлять воротами.

Принцип работы заключается в следующем: в автоматическое устройство вставляется сим-карта любого оператора, в памяти которой прописываются телефонные номера пользователей, которые могут открыть ворота.

Пользователю нужно лишь позвонить на номер контроллера, который сравнит его с записанными номерами абонентов. Если такой там имеется, произойдет автоматическое открытие створок, иначе – контроллер сбрасывает звонок.

Подготовительные мероприятия

Комплект для автоматического открывания ворот

Для автоматического открывания ворот необходимо наличие привода: линейного или рычажного. Они позволяют открывать полотно внутрь или наружу, конкретное направление зависит от установки.

Линейный привод считается самым простым и надежным. По внешнему виду он напоминает продолговатый футляр, внутри которого имеется длинный винт. Устройство открывания ворот начинает работать от редуктора, установленного в задней части корпуса.

Корпус линейного редуктора изготавливается из металла, а сверху покрывается порошковой краской. Может использоваться для ворот любого типа и массы.

Комплектация рычажного привода состоит из редуктора и двух подвижных рычагов, которые соединены между собой. По внешнему виду он напоминает локоть. Блок редуктора крепится на столбе, рычаг – на воротах. Устройство позволяет открыть полотна внутрь.

Разновидностью рычажного механизма является подземный привод, редуктор которого спрятан в землю в металлической коробке. Ее заливают бетоном возле столба, а рычаг оставляют снаружи.

Также в комплект к левому и правому приводу входит блок управления. Если воротами управляют два и более человек, то кроме пультов имеются запрограммированные брелки.

Не менее полезной комплектующей являются фотоэлементы, которые реагируют на посторонние предметы при закрытии и открытии ворот. Если на их пути встречается препятствие, они перестают двигаться до тех пор, пока объект не исчезнет. Полезное дополнение и сигнальная лампа, она предупреждает о прохожих в зоне въезда автомобиля в ворота.

Как подобрать:

При подборе автоматики для распашных ворот важны следующие параметры:

Где используются ворота?

Для частных объектов (дома,коттеджы) подходят приводы с питанием 220 В. Для общественных и промышленных объектов (въезд в СНТ, предприятия) подходят приводы с питанием 24 В. Они рассчитаны на большую интенсивность, однако менее надежны, чем 220 В.

Какие размеры ворот (ширина/высота)? Из чего они сделаны (простой металлический каркас/кованые железные ворота)? Ворота зашиты или с щелями?

Автоматика подбирается исходя из размеров ворот, веса и нагрузок, воздействующих на ворота. К каждой модели привода указаны максимальная ширина и вес створки. Необходимо помнить, что привод не может работать при одновременно максимальном значении ширины и веса створки. Чем больше ширина створки, тем меньший вес привод может выдержать, и наоборот: чем больше нагрузка на створку, тем короче она должна быть для нормальной работы привода.

Ворота состоят из металлического каркаса, могут быть обшиты профлистом или стальным листом, могут состоять из кованых железных элементов.

При расчете веса ворот необходимо учитывать запас по нагрузке в 1,5-2 раза, если ворота не обшиты наглухо.

Если ворота обшиты профлистом или любым другим листом – это самый опасный вариант. При ветре создается парусность, что приводит к огромным нагрузкам на всю конструкцию. При скорости ветра в 30 м/с дополнительная нагрузка на квадратный метр обшитого забора составляет 60 кг. Это необходимо учитывать при подборе автоматики.

Пример расчета веса ворот:

Ворота размером 4 м на 2 м из металлического каркаса 40 мм на 20 мм. Обшиты профлистом.

Вес погонного метра стандартного металлической трубы для каркаса сечением 40 мм на 20 мм толщиной 2 мм ≈ 2 кг. Количество метров трубы = 24 м.

Вес всего металлического каркаса = 24м*2кг = 48 кг.

Квадратный метр профлиста ≈ 4 кг. Площадь ворот = 4м*2м = 8 м^2. Вес профлиста = 4кг*8м^2 = 32 кг.

Ветровая нагрузка на квадратный метр забора при скорости ветра 30 м/с ≈ 60 кг. Ветровая нагрузка на забор = 60кг*8м^2 = 480 кг. Это необходимо учитывать в общем весе.

Общий вес забора = 48 кг + 32 кг + 480 кг = 560 кг. Вес одной створки = 560кг/2 = 280 кг – ключевой параметр подбора автоматики.

Какое открывание ворот (наружу/внутрь)? Какие размеры столба и какое расстояние от петли створки до внутренней стороны столба?

При открывании наружу используется только линейный привод. При открывании внутрь может использоваться как и линейный, так и рычажный. Рычажный используется, если расстояние от петли створки до внутренней стороны столба больше 6-11 см (на рисунке это расстояние C). Линейный привод просто не дотянется до створки при таком расстоянии.

После того, как определяется вес, ширина створки и тип открывания, можно приступать к выбору моделей.

Рассмотрим некоторые модели:

Came Ati 3000 KIT.

Абсолютный лидер рынка. Это прочный, компактный и надежный линейный привод, предназначенный для ворот средних и больших размеров со створками шириной от 2 до 3 м и весом створки до 800 кг. Подходит для открывания ворот как и наружу, так и внутрь. Выигрывает у конкурентных моделей по качеству сборки, запасу мощности и наличию комплектующих. Поставляется в комплекте с двумя пультами дистанционного управления и радиоприемником.

Came Ati 5000 KIT.

Полностью аналогичен предыдущей модели, только рассчитан на большую ширину и массу створки (5 м и 1000 кг). Комплект поставки такой же – два пульта дистанционного управления и радиоприемник.

Came Ferni 1000 DIR10.

Рычажный привод Ferni 1000 подходит для автоматизации створок шириной до 4 метров и весом створки до 800 кг, установленных на столбы больших размеров. Используется при открывании внутрь. Отличается надежностью, универсальностью применения и легким монтажом. Поставляется в комплекте с двумя пультами дистанционного управления, радиоприемником и фотоэлементами.

FAAC 400 CBAC Long.

Гидравлический привод, работает с тяжелыми створками до 1200 кг и шириной створки до 5 м.

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Монтаж элементов безопасности автоматических ворот

Сигнальная лампа создает световую сигнализацию при перемещении полотна. Она предупреждает об опасности тех, кто остался в проеме. Фотоэлементы не позволяют створкам закрыться, если в проеме находится машина, человек или животное.

Проводку для всех этих механизмов прокладывают еще на стадии закладки опор. Тогда все кабели и скрутки будут надежно спрятаны. Если все это не сделать заранее, тогда придется сверлить отверстия в столбах. Провода тогда будут проложены через въезд. Но еще предстоит демонтировать тротуарную плитку или асфальт. Это принесет дополнительные расходы денег и времени.

Оптимальное решение при этом всем – поручить работу профессионалам. Они выполнят работу качественно, надежно и нанесут минимальный ущерб окружающему пространству. После установки обязательно проверьте, как работают фотоэлементы. Запустите ворота, а сами встаньте в проем. Воротные створки должны резко прекратить перемещение и закрыться.

Достоинства и недостатки автоматических распашных ворот

Автоматическими воротами можно управлять дистанционно из дома или машины

Установка распашных ворот с электроприводом сейчас не столь распространена, как оснащение автоматикой подвесных или рельсовых ворот. Это связано с тем, что последние варианты конструкций при открывании не «съедают» полезное пространство, что позволяет монтировать их на участках с ограниченной площадью. При этом распашные модели более надежны и устойчивы к повреждениям, имеют долгий срок службы, несмотря на определенный риск провисания полотна при несоблюдении нюансов установки. Оснастив такую конструкцию автоматическим блоком, домовладелец упростит управление ею без потери взломостойкости. Можно организовать открывание ворот внутрь и наружу.

Существует несколько типов механизмов, различающихся устройством и требованиями к ограждению. Пользователь сможет подобрать вариант, подходящий по ценовым и эксплуатационным характеристикам.

Минусом конструкции является необходимость в подготовке окружающей территории и невозможность монтажа на участках, где вблизи ворот располагаются объекты, которые будут мешать движению створок.

Перед тем как ставить систему, нужно оценить, отвечает ли участок требованиям к пространству. Также она не подходит для местностей, где часто наблюдаются сильные ветровые порывы.

Делаем автоматические гаражные ворота с дистанционным открытием

Чтобы смонтировать подобную конструкцию, очень важно четко следовать прилагаемой инструкции, в противном случае, может быть нарушен ход привода, либо другие важные параметры его функционирования

Моменты, на которые нужно обратить внимание во время проведения монтажных работ:

• обязательная разблокировка приводов открытия перед их привариванием к кронштейнам;
• после установки приводов проводиться обязательная проверка движения створок, их параллельность;
• когда возникают щелчки, подклинивания, иные посторонние звуки во время движения створок, следует найти и устранить их причину. В противном случае срок эксплуатации конструкции сильно сократится;
• когда приводы установлены, выставляют упоры (зарывают в землю, устанавливают на бетонном основании).

Красивые примеры

Откатные ворота великолепно выглядят в экстерьере любой территории. Вы можете подобрать тот вариант, который подойдет по основным характеристикам именно вам. Воспользуйтесь интересными идеями, которые предложены опытными дизайнерами.

Это очень стильная конструкция, выполненная из древесины. Откатные ворота идеально вписались в экстерьер, поскольку они дополнены белым забором. Сам материал обработан специальными покрытиями, которые защищают его от негативных факторов. Древесина прослужит максимально долго, позволяя вам наслаждаться комфортом.

Откатные ворота являются наиболее востребованным и популярным видом конструкции. Это обусловлено тем, что пользоваться ими невероятно легко. Достаточно нажать на одну из кнопок на пульте, чтобы они открылись. Ширина этих ворот прекрасно подошла для установки на данном участке. Они созданы в строгом и лаконичном дизайне, что дает возможность украсить и дополнить любой экстерьер.

Выполнены подобные ворота могут быть в любом стиле. Эта конструкция выглядит очень современно и презентабельно. Для ее изготовления был выбран популярный и востребованный в наше время стиль хай-тек. Блестящий лист металла отражает все, что находится вокруг. Такая конструкция является отменным решением для современных участков, где воплощены последние модные тенденции.

Презентабельно и солидно выглядят кованые откатные вороты, верх которых декорирован разнообразными элементами. Выполнены заборы из высокопрочных материалов. Это может быть стандартная конструкция, которая отличается минимальным количеством декоративных элементов.

Но есть и более интересные варианты. В подобных конструкциях элементы ковки складываются в замысловатые узоры и интересные переплетения. Такой забор станет достойным украшением вашей территории, поскольку оставить его без внимания просто невозможно.

Среди основных видов откатных ворот особого внимания заслуживают подвесные конструкции. Они обеспечивают максимум комфорта и безопасности. Обычно управление такими воротами осуществляется с помощью специального дистанционного пульта. Достаточно нажать лишь на одну кнопку, чтобы ворота поднялись вверх. Их опора прочная, надежная и долговечная.

Если говорить об откатных воротах рельсового типа, то они тоже распространены. Яркие и нестандартные конструкции преображают территорию в лучшую сторону прямо на глазах. Вы сможете с легкостью их установить, не прибегая к помощи профессионалов.

Сложные и замысловатые конструкции выглядят невероятно презентабельно и солидно. В них прослеживаются уникальные решения дизайнеров. Можно дополнить свою территорию роскошным забором, который станет ее основной фишкой и изюминкой. Разнообразие конструкций поражает воображение, позволяя человеку воплотить в жизнь свои основные идеи.

Прочные металлические откатные ворота могут быть дополнительно декорированы интересными деталями. Это различные вкрапления, отверстия и прочие элементы, составляющие интересные композиции. Выглядят подобные изделия очень оригинально, поскольку их поверхность может быть декорирована различными способами.

Если у вас получится разобраться со всеми важными моментами и нюансами, то и проблемы в будущем полностью исключены. Вы можете обратиться за помощью к дизайнерам, которые помогут вам подобрать оптимальный вариант для конкретной территории. Они дадут вам возможность определиться с подходящим материалом для изготовления забора, с его декором и с прочими важными моментами, благодаря которым вы сможете создать уникальный и оригинальный экстерьер.

Помните о том, что наиболее популярными и распространенными считаются кованые ворота. Их презентабельный и стильный вид покорит любое сердце, ведь такую роскошь невозможно оставить без внимания. Какие бы откатные ворота вы ни выбрали, они удачно дополнят экстерьер вашего участка. Разнообразие всевозможных конструкций поражает воображение, позволяя взглянуть на свою территорию другими глазами. Вы сможете установить ворота своими силами, не сталкиваясь с проблемами и сложностями.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

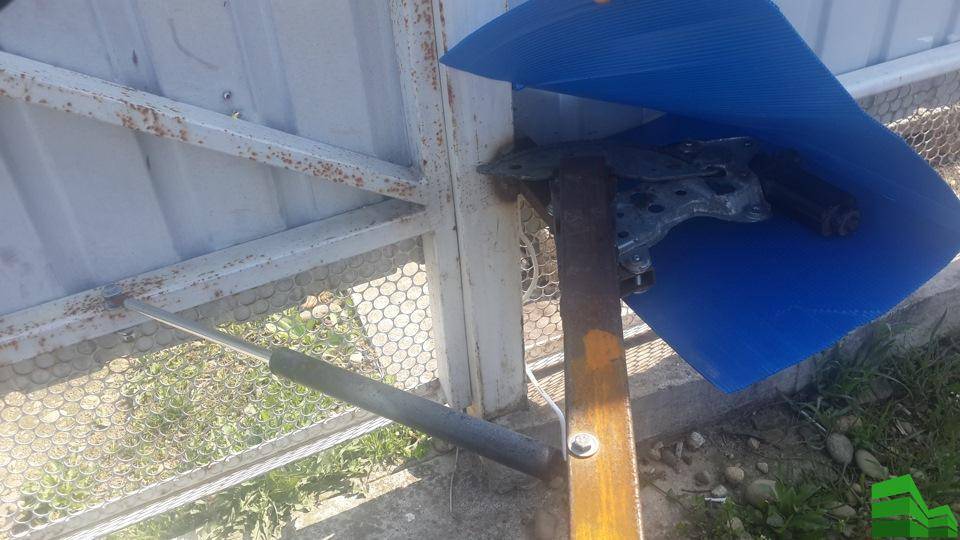

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Расчёт материалов и список инструментов

В минимальный набор автоматики входят такие элементы:

• зубчатая рейка;
• концевики;
• электропривод.

Комплект рекомендуется дополнить такими элементами:

• фотоэлементы;
• лампа для оповещения;
• дистанционная антенна.

Прокладку кабеля с напряжением 220 В на территории частного дома под землёй можно выполнять без дополнительной защиты провода от повреждений. Под проездом автомобиля нужно использовать дополнительную защиту кабеля. В этом месте провод должен прокладываться в футляре. Конструкцию можно соорудить из металлической или пластиковой трубы. Глубина прокладки провода — 0,8–1,2 м.

Рекомендуется укладывать провод внутри технических ПНД труб диаметром 50 мм.

Прокладку кабеля под землёй лучше всего осуществлять в технических ПНД трубах

Подобные трубы стоят в 2 раза ниже стандартных, так как они не смогут выдержать того же давления, которое способны выдерживать обыкновенные трубы водопровода. Для прокладки электрокабеля будет достаточно труб толщиной 3 мм.

Чтобы сгибать трубы под углом, необходимы фитинги, переходы и фланцы.

Прокладка кабеля под землёй и соединение труб фитингами

Важно знать типологию проводов и их минимальное сечение:

Подключение	Длина провода 1 < 10 м	Длина провода 10 < 20 м	Длина провода 20 < 30 м
Напряжение питания	3х1,5 мм²	3х2,5 мм²	3х4 мм²
Сигнальная лампа	2х0,5 мм²	2х1 мм²	2х1,5 мм²
Питание вспомогательных механизмов	2х0,5 мм²	2х0,5 мм²	2х1 мм²
Фотоэлементы для приёма	4х0,5 мм²	4х0,5 мм²	4х0,5 мм²
Фотоэлементы для передачи	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²
Механизмы управления и безопасности	2х0,5 мм²	2х0,5 мм²	2х0,5 мм²

Подключение антенны производится с помощью коаксиального провода RG58 с волновым сопротивлением 50 Ом.

Если планируется установить дополнительный домофон возле ворот, то от частного дома к конструкции нужно проложить 2 двухжильных провода 2х0,5 мм² или 2х0,75 мм².

Материалы для откатных ворот

Для монтажа автоматической откатной конструкции нужно также подготовить такие элементы:

• каретки от велосипеда;

• заслонки;

• верхние подпирающие ролики;

• направляющая планка;

• накатные ролики;

• несколько уловителей;

• домкрат;
• материал для покрытия (профилированные или железные листы, поликарбонат или дерево);
• швеллер;
• кирпич.

Также нужно подготовить неиспользуемую стиральную машинку, некоторые элементы понадобятся для автоматики.

Материалы для раздвижных ворот

Для автоматических ворот подобного типа надо подготовить такие элементы:

• усиленные петли с подшипниками;
• рукоятки;
• центральный и боковые упоры;
• задвижка;
• стиральная машинка;
• материал для покрытия;
• профильные трубы;
• каретки от велосипеда.

В отличие от откатной конструкции, в данном случае понадобится 2 электродвигателя.

Для сооружения привода откатных или раздвижных ворот нужно будет подготовить несколько кареток со звёздочками.

В качестве активатора движения могут использоваться моторы-редукторы различных типов. Если планируется выполнить монтаж небольших ворот с маленьким весом, то подойдёт электродвигатель шуруповёрта на аккумуляторе, привод автомобильного очистителя стёкол или стеклоподъёмника.

Также понадобится решить вопрос с муфтой сцепления для валов электромоторов. Для этого следует определить требуемый крутящий момент. К примеру, усилие закрывания створок может составить 13,5 кг. Каждый кг соответствует 9,8 Н. Соответственно, сила тяги составит 132,3 Н. Данное значение нужно разделить на диаметр приводного колеса.

Понадобятся такие инструменты:

• электродрель;
• изолента;
• плоскогубцы;
• метр;
• молоток;
• паяльник;
• шуруповёрт.

Приспособления рекомендуется подготовить до выполнения сборки конструкции.
