Фундамент для ворот

Определение типа фундамента

Для откатных ворот применяют два типа фундамента – ленточный или столбчатый с ростверком. В качестве ростверка применяют мелкозаглубленную ленту. Эти фундаменты для откатных ворот представляют собой монолиты. Но есть вариант, когда вместо монолитных столбов применяют винтовые сваи.

При выборе той или иной конструкции необходимо руководствоваться типом грунта, который расположен вместе установки ворот.

Он представляет собой обыкновенную траншею шириной 600 мм. Глубина должна превышать уровень промерзания на 200 – 300 мм. Скорее все ее надо копать обыкновенной штыковой лопаты и затем подровнять дно и стены.

С этой конструкцией дело обстоит несколько сложнее. При проектировании необходимо правильно рассчитать количество столбов и межосевое расстояни.

Но, в обоих случаях, внешне, при выполнении обоих типов фундаментов под откатные ворота

– это будет прямой отрезок, который будет равен ширине проема ворот.

Длина фундамента зависит от конструкции устанавливаемых откатных ворот. По сути, ворота это рельсовая конструкция в состав, которой входят ролики, перемещающиеся по металлическому профилю. Если в конструкции ворот предусмотрено использование электрического привода, то фундамент должен быть выполнен в половину проема ворот.

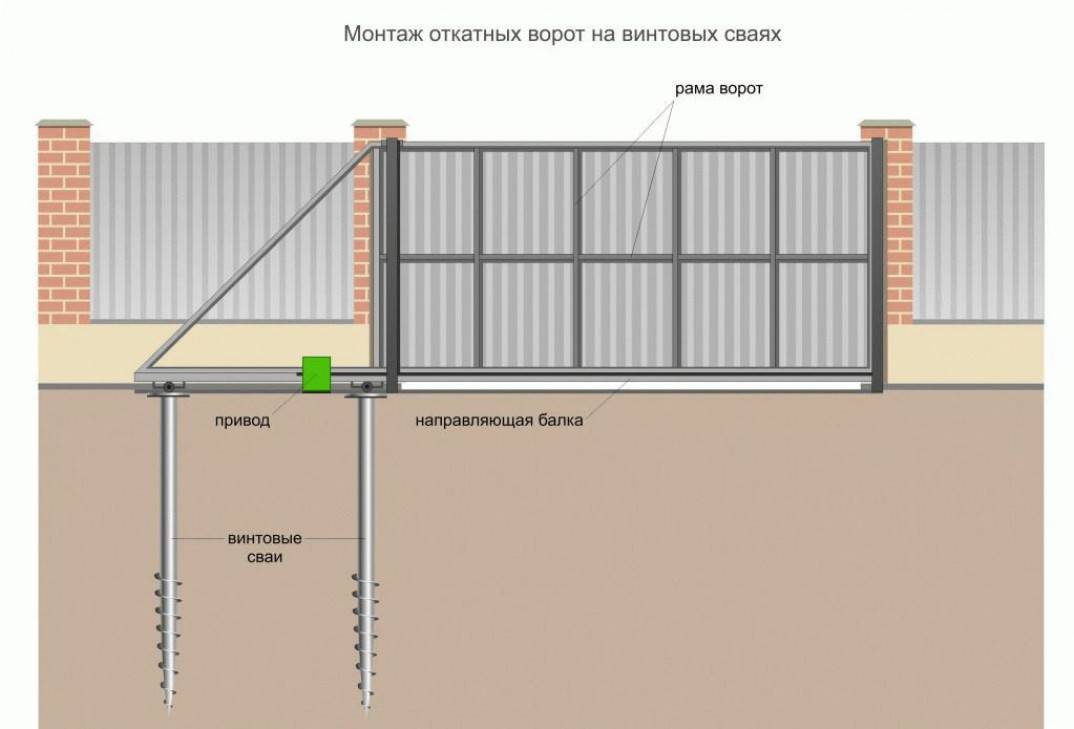

Особенности откатных ворот на винтовых сваях

г. Москва, ул. Раменки д. 17 к. 2

Установка ворот на винтовых сваях или фундаменте: что лучше

Для обеспечения надежности и долговечности ворот важно грамотно выбрать технологию заливки фундамента и подготовить основание. В этом вопросе учитываются такие параметры, как тип грунта, рельеф местности, вес и особенности конструкции. В качестве основы для ворот чаще всего используется ленточный или свайный фундамент

Для того чтобы определиться с тем, какой тип выбрать, рассмотрим преимущества, недостатки и специфику каждого из них

В качестве основы для ворот чаще всего используется ленточный или свайный фундамент. Для того чтобы определиться с тем, какой тип выбрать, рассмотрим преимущества, недостатки и специфику каждого из них.

Установка ворот на ленточном фундаменте

Ленточное основание – простой тип фундамента, представляющий собой замкнутый контур из железобетонных балок, углубленный в землю. Он бывает двух видов:

Монолитный фундамент. Это неразъемная конструкция, создаваемая путем заливки арматурного каркаса бетоном. Обустройство включает следующие этапы:

• Выкапывание траншеи;
• Покрытие дна песчаной подушкой;
• Усиление арматурой;
• Установка опалубки;
• Укладка тепло- и водоизоляционного материала;
• Заполнение траншеи бетонным раствором (заливку рекомендуется проводить в несколько этапов).

Сборное основание. Собирается из железобетонных блоков, скрепленных бетонным раствором.

Преимущества ленточного фундамента:

• Имеет одинаковое сечение по периметру, что обеспечивает равномерное распределение веса ворот и их устойчивость;
• Универсален – подходит для разных типов воротных систем;
• Прост в монтаже – при наличии строительных навыков и материалов вы сможете возвести его самостоятельно;
• Позволяет выбрать подходящую заглубленность;
• Отличается повышенной герметичностью.

Недостатки:

• Требуется использование специальной техники при закладке;
• Необходимы затраты на утепление и гидроизоляцию конструкции.

Вне зависимости от того, планируете ли вы заказать изготовление ворот рольставней, откатных или распашных систем любого веса и габаритов, ленточный фундамент будет подходящим выбором. Единственное ограничение – основание организуется на плотном и неводонасыщенном грунте. Его обустройство невозможно на почвах органического происхождения, не рекомендуется на рельефных грунтах и склонах гор.

Установка ворот на свайном фундаменте

Свайное основание – конструкция из вбитых в землю опор, которые соединяются с монолитной плитой или балкой. Поскольку нагрузка приходится на опоры, они должны иметь высокую прочность. Для монтажа ворот подходят деревянные, металлические и железобетонные сваи. Они вбиваются ниже глубины промерзания грунта и укрепляются в прочных слоях.

Свайный метод подходит практически для любого типа грунта – подвижного, глинистого, влажного и даже органического. Не рекомендуется его использовать на скальных почвах, поскольку возможно деформирование сваи при забивании. Основание этого типа возводится для ворот до 5 метров в длину: для откатных и распашных конструкций, ворот для дачи из профнастила, а также для забора из любого материала.

Преимущества способа:

• Высокая технологичность;
• Возможность применения практически под любой тип грунта за счет разных способов монтажа свай;
• Высокая скорость возведения – работы можно завершить за один день;
• Возможность установки в зимний период.

Недостатком метода считается невозможность проверить целостность винтовых стержней.

Монтаж осуществляется следующим образом:

• Нанесение разметки;
• Удаление мерзлого грунта при необходимости;
• Установка свай;
• Заполнение полостей профлистом или сеткой-рабицей;
• Бетонирование внутренней части свайного укрепления для повышения защиты от деформации;
• Монтаж швеллера поверх свай для объединения в одну конструкцию.

Существует 3 метода монтажа свай:

• Забивной – изделия вбиваются или вдавливаются в грунт с помощью специального оборудования;
• Набивной – сваи погружаются в заранее подготовленную скважину;
• Вкручивание – в этом случае используются сваи с лопастями, расположенными в их нижней части, благодаря которым они легко входят в грунт.

Какой фундамент выбрать

Однозначного ответа на вопрос, какое основание для воротных конструкций лучше, нет. В каждом случае необходимо учитывать все возможные факторы. К примеру, если необходима установка массивных промышленных ворот, потребуется прочное бетонное основание. Подходящее для этого решение – установка на ленточном основании. Фундамент на сваях будет однозначно лучшим вариантом, если грунт в месте монтажа рыхлый.

Установка столбов

Столбы (а это могут быть железобетонные сборные стойки или сваренные в «коробочку» 2 горячекатаных швеллера) устанавливают по центру предназначенных для них углублений в днище.

Необходимо убедиться, что опоры погружены до земляного основания, пройдя полную толщу подсыпки

Столбы важно установить строго вертикально, для чего контролируют положение конструкции отвесом, а лучше — «уровнем»

Стойки необходимо зафиксировать в правильно выверенном положении, для чего готовят небольшое количество бетонной смеси (достаточно столб на 10-12 см внизу залить бетоном).

Пока смесь не застыла, еще раз проверяют вертикальность каждой стойки, после чего на уровне верха армокаркаса закрепляют положение посредством деревянных клиньев, кирпичей и т.п.

Через пару часов идеально выставленные и закрепленные внизу бетоном столбы готовы к процедуре заливки всего массива.

В случае, если на стойках планируется установить светильники, камеры видеонаблюдения, или если ворота открываются специальными механизмами с электроприводом, то необходимо до бетонирования заложить и закрепить в нужном положении требующиеся элементы:

• Гофрорукава;
• Гильзы из стальных труб;
• Закладные детали.

Закладные детали, предназначенные для приварки корпуса механизма открывания, чаще всего выполняются в виде пластины. Чтобы обеспечить сцепление с бетоном, к пластинам приваривают отогнутые стержни, а еще надежнее прикрепить эти «усики» к стержням арматурного каркаса.

Как установить фундамент на винтовых сваях?

Фундамент под распашные ворота ввиде винтовых свай выступает надежной базой для консолей на несущих каретках.

В свою очередь на каретки монтируются распашные ворота. Кареточные ролики располагаются во внутренней части балок, благодаря чему размеры проема становятся практически неограниченными в высоту. Меж тем, ролика в проеме не имеется.

Конструктивная особенность консольных блоков фундамента на сваях исключает вероятность контакта полотна ворот с поверхностью подъездной дорожки. Открытие ворот при этом не перекрывает по краям проем вследствие установки консольных блоков в основание фундамента под раздвижные ворота.

Важно осознавать лишь необходимость в дополнительной площадке перед проектированием и установкой конструкции. Пространство нужно для отката полотна ворот

Давайте узнаем, как сделать фундамент под ворота:

Проводится разметка площади. При необходимости, при помощи отбойных молотков удаляется промерзший грунт.

Винтовые сваи закручиваются в грунт. Исходя из назначения глубина может варьироваться от 200 до 150 см. С этой глубины почва не сумеет выдавить столбы, следственно ворота не будут деформированы.

Расстояние между элементами должно составлять 200-300 м. Секции заполняются профлистом или сеткой-рабицей. Минимальный диаметр свай – 76 мм.

При массивной конструкции необходимо выбрать более крупные опоры. Внутренняя часть свайного укрепления заполняется бетоном. Бетонирование проводится для увеличения несущей способности сваи.

Благодаря этому опора получает дополнительную защиту от деформации к горизонтальным нагрузкам. Кроме того, бетонирование предохраняет металл от окисления во влажном грунте. Поверх свай крепится швеллер, который связывает сваи в одну конструкцию.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Необходимые материалы

Для заливки основания под откатные ворота потребуются определенные материалы и инструменты:

• Цемент, щебень и песок для приготовления бетонного раствора;
• Продольные металлические швеллера;
• Консольные блоки;
• Арматура для изготовления обрешетки;
• Деревянные доски в том случае, если будет сооружаться опалубка;
• Сварочный аппарат;
• Бетономешалка;
• Строительный уровень;
• Лом;
• Лопаты;
• Рулетка;
• Топор, ножовка и молоток.

Экономить на стоимости исходных материалов специалисты не советуют, поскольку это не лучшим образом отобразится на качестве сооружения, его прочности и дальнейшей эксплуатации.

Конструкция фундамента для ворот

Бетонная лента прокладывается между двумя опорными столбами. Её заглубляют в землю на 50 – 70 см. По бокам ленты располагают опоры под столбы. Их заглубляют в грунт до уровня непромерзания. Для различных грунтов и зимних температур данный уровень может отличаться. Для средней широты территории России заглубление фундаментных свай должно составлять 1 — 1,2 м.

Заглубление основания для ворот должно обеспечивать свободный проезд автомобиля во двор. Верхняя часть фундамента не должна возвышаться над уровнем земли или дворового покрытия.

Возможно, чтобы бетонная лента была полностью зарыта в землю и засыпана слоем грунта

Важно, чтобы лента прочно соединялась с опорными столбами, наподобие ростверка в свайном фундаменте

Надёжное соединение ленты и столбов обеспечивает арматура внутри бетона.

Металлические прутья укладывают по всей длине бетонной ленты и выводят за место соединения с опорным столбом (на 20 см).

Для «связывания» арматуры своими руками необходим опыт сварщика и сварочный инвертор. Пересекающиеся места прутьев сваривают, это наиболее прочное крепление.

При отсутствии сварки и необходимости выполнить работу своими руками пруты арматуры связывают металлической проволокой в месте пересечения.

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

• ширину проема;
• габариты и вес ворот;
• тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

• при помощи сварки рамы из арматуры с последующим креплением швеллера;
• путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Откатные ворота, или так называемые сдвижные, раздвижные или отъездные, требуют заливки специального фундамента и монтажа закладной. Схема бетонирования под откатные ворота способствует тому, что несущие столбы проема практически не испытывают нагрузки при эксплуатации.

Фундамент под ворота

Профессионалы утверждают (как и здравый смысл), что только надежная и прочная бетонная основа, сделанная по всем нормам, и выдержанная по технологии, способна гарантировать длительный срок службы и устойчивость к сильным порывам ветра и другим негативным влияниям окружающей среды. Надежно и правильно сделанный фундамент будет способствовать качественной работе ворот, и главное — помнить, что чем больше и тяжелее конструкция ворот, тем мощнее надо делать фундамент.

Устройство основы сдвижного портала

https://youtube.com/watch?v=kaCR5tGZ5Wc

Надежность эксплуатации откатных или сдвижных ворот почти полностью зависит от правильности заложения их фундамента, при нарушении технологии монтажа опорные столбы быстро перекашиваются. При относительно небольших размерах и простом возведении требования к основанию высокие: его масса должна в несколько раз превосходить ожидаемые весовые нагрузки, а длина – быть не менее половины конструкции.

1. Разновидности фундаментов
2. Технология монтажа бетонных столбов
3. Особенности установки свай
4. Стоимость под ключ

Возможные варианты оснований и опор, критерии выбора

Функцией фундамента под откатные ворота является закрепление консольных удерживающих блоков, такое назначение полностью исключает возможность перекосов или сдвигов. Эта конструкция располагается сбоку от дороги и с внутренней стороны ограждения, по направлению движения зубчатой рейки. В схему включается металлический швеллер, используемый в качестве фиксирующего элемента привода и консольных блоков, вплотную примыкающий к главному столбу и закладываемый на уровне полотна дороги.

Выделяют монолитные, каркасно-монолитные и свайные основы. В первом случае под швеллером размещается сплошная армированная лента, заглубленная не менее чем на половину уровня промерзания. Из-за значительных затрат и высоких требований к устойчивости грунта этот вариант используется редко. П-образная бетонная конструкция уместна при установке откатных раздвижных ворот на сухих почвах с высокими и средними несущими способностями, рекомендуемая глубина ее заложения составляет 1,5 метра (но не менее уровня промерзания и еще 25 см). Для обеспечения нужного результата минимальная ширина принимается равной 50 см.

При строительстве на неустойчивых и подтапливаемых почвах однозначно выбирается свайное основание, любой другой вариант не подходит. Глубина монтажа винтовых свай зависит от весовых нагрузок и параметров грунта, чаще всего она варьируется от 1,5 до 2,5 м. Швеллер в данном случае привязывается к оголовкам или укладывается поверх ростверка (по аналогии со свайно-монолитным типом). Стандартная схема включает как минимум две сваи, еще одну рекомендуется заложить с другой стороны. Оптимальный интервал между соседними опорами составляет 2,5-3,5 м, на окончательное число влияет протяженность системы. Под швеллер для ворот длиной 4-5 метра размещаются 2 сваи, свыше 7 – 3, причем дополнительная устанавливается ближе к первому столбу.

Помимо параметров грунта, габаритов и веса конструкции к учитываемым факторам относят бюджет и сроки ведения работ, при необходимости быстрого строительства предпочтение отдается винтовым разновидностям. Фундаменты, заливаемые бетоном, согласно ГОСТам и нормам набирают свою 100% прочность только через 4 недели. Сваи могут использоваться в качестве временных, стационарными они становятся после заполнения внутренних полостей песком или строительными растворами. Каркасно-монолитные закладываются сразу, изменить их расположение нельзя.

Как сделать свайное основание?

Если земля под фундамент проблемная (например, болото, глина, близкие грунтовые воды), укладка монолитного каркасного фундамента весьма проблематична. В таком случае отличным выходом будет свайный фундамент: монолитный или винтовой:

• Монолитный. Армируются монолитные столбы, соединенные швеллером. На него устанавливают основание под ролики. Расстояние от опоры к опоре рассчитывается специальной формулой. Под эти опоры делают углубления глубиной до 2 м, их связывают между собой небольшим рвом, в который помещается закладная деталь.
• Винтовой. Является экономично выгодным вариантом. На его установку необходимо меньше времени. Сваи изготавливают из оцинкованного металла или бетонируют – таким образом увеличивают срок службы. Внутрь заливается бетон, после чего они помещаются в землю. Это относительно новый вид работ, который позволяет устанавливать ворота в тот же день, что осуществляется и укладка фундамента. В то же время их эксплуатационные свойства не проверены временем, отчего нельзя быть уверенным в их долгой износостойкости.
