Как залить ленточный фундамент под откатные ворота
Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:
- песок, щебень и цемент для бетонирования;
- консольные металлические блоки;
- продольные металлические швеллеры;
- арматурные прутья и вязальная проволока. Из них собирается каркас;
- необрезные доски для устройства опалубки;
- бетономешалку;
- электро- или газосварку;
- уровень строительный;
- рулетку;
- штыковые и совковые лопаты;
- лом;
- опорный швеллер;
- молоток, ножовку по железу, а также топор и уголок для устройства опалубки.
Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.
Приступаем к изготовлению фундамента:
- Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
- Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
- Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
- Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
- К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
- В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
- Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
- Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
- Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
- Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.
При устройстве любого типа фундамента сразу закладывается электропроводка.
В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.
- при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
- бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
- арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
- после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
- изначально необходимо установить столбы, служащие опорой для ворот.
Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.
Фундаменты для откатных ворот различных конструкций
Надёжность откатных ворот прежде всего зависит от качественно выполненного фундамента. Однако выбрать его не так уж и просто, так как многочисленные строительные компании предлагают не менее трёх вариантов основы для откатной конструкции. Каждый вид фундамента имеет свои преимущества и недостатки, в которых необходимо разобраться.
Четыре главных типа фундамента, которые можно устанавливать под откатные ворота:
- свайный;
- фундамент на балках;
- каркасно-монолитный;
- сплошной ленточный.
Наиболее популярным из них является сплошной ленточный, так как он устойчив к воздействию почвы, но стабильность — явно не самая сильная его сторона. Кроме того, придётся ждать около 10 дней для того, чтобы он хорошо схватился, а это не всегда удобно. Не забывайте также и о том, что закладывать ленточное основание — дело трудоёмкое и дорогостоящее. На таком фундаменте обычно устанавливают рельсовые ворота, которые не нуждаются в особо прочной основе.
Сплошной ленточный фундамент не всегда обеспечивает достаточную устоячивость и стаьильность
Приблизительно такие же недостатки имеет фундамент на балках. Трудоёмкость его установки меньше, зато время ожидания такое же — на этот фундамент нельзя устанавливать конструкцию откатных ворот в течение десяти дней. Его не используют на сложных и нестабильных грунтах. Подходит такой вид фундамента для рельсовых и подвесных ворот.
Свайный фундамент имеет многочисленные преимущества:
- возможность установки конструкции в любой местности, даже на нестабильном грунте;
- минимальный денежный расход;
- моментальный монтаж ворот (сразу после установки фундамента);
- отсутствие бетонных и земляных работ;
- лёгкость установки фундамента;
- надёжность.
Такой тип фундамента можно устраивать даже на болотистых или пучинистых грунтах, а также при повышенных показателях грунтовых вод. Свайные основания очень надёжны, однако устанавливать их необходимо немного дольше, чем другие типы фундаментов. Устанавливать на них можно любой тип ворот.
На свайный фундамент можно устанавливать любой тип откатных ворот
Каркасно-монолитное бетонное основание применяется при незначительных сдвигах почвы, а для его установки нужна минимум неделя. Этот бетонированный прочный каркас П-образной формы нужно располагать со стороны проёма конструкции, и для исключения перекосов он должен иметь следующие размеры:
- длина — минимум половина от ширины проёма конструкции;
- глубина — больше уровня промерзания грунта на 25 см;
- ширина — 60 см.
Подходит такой фундамент для консольных, рельсовых, а также подвесных конструкций.
Каркасно-монолитный фундамент имеет самую высокую прочность и устойчивость среди всех видов оснований для откатных ворот
Основа для откатных автоматических ворот должна быть долговечной, крепкой и соответствующей нормам безопасности.
Каркас рамы
Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.
Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.
После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.
Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.
Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.
Технология обустройства фундамента
Выделяют следующие основные этапы бетонирования основания под откатные ворота:
- Разметка;
- Земельные работы;
- Армирование и установка закладной;
- Бетонирование.
Подготовительный этап
Сначала надо провести разметку территории на местности. Фундамент для откатных ворот обычно представляет собой площадку в половину длины от размеров проема портала. Стандартный проем, размером в 4 метра, предполагает наметку площадки под фундамент длиной приблизительно 1,8-2 м и шириной 0,5-0,7 м.
Фундамент своими руками делают с внутренней стороны забора сбоку от проезда. Если створка ворот будет открываться вправо, то и бетонное основание должно располагаться с правой стороны.
Разметку можно проводить при помощи колышек и проволоки или веревки. Главное — сделать прямые углы, которые легко проверить при помощи правила египетского треугольника, или использовать угольник (можно самодельный) со сторонами не менее 1 метра. Вбейте колышки по углам и натяните веревку.
Конструкция сдвижного портала
Земельный этап работ
После разметки приступают к выкапыванию ямы глубиной 1,2 – 1,8 м, рассчитываемой в зависимости от показателя уровня промерзания грунта в Вашем регионе, который можно узнать из документов строительной климатологии и геофизики.
Некоторые модели рассчитаны на определенного размера котлованы, минимальной глубиной 1,5 м, и шириной 0,5 мм. В то время, как длина будет указана в приложенной монтажной карте, и рассчитывается по формуле: i+600 соответственно разметке.
Сдвижной портал (вид сверху)
Выкопанный котлован станет основой для монтажа силовой рамы под полотно сдвижных ворот. Он должен иметь песчано-гравийную подушку толщиной 10-15 см, равномерно уложенной по всей поверхности и утрамбованной проточной водой.
Монтаж закладной
Как вариант, для монтажа бытовых ворот может быть использован швеллер номер 16-20 и приваренный к нему арматурный каркас. Он станет основой для приваривания роликов и монтажа автоматики. Однако, если нет швеллера, можно прибегнуть к использованию подручных материалов, к примеру, уголков сечением 100х100 мм или сваренным швеллерам номер 8 или 10, в общем, конструкция должна быть аналогичной заводскому набору и адекватной. Главное помнить, что:
- Швеллер 200 мм должен быть уложен вплотную к несущему столбу;
- Швеллер 160 мм — с отступом на 50 мм от опоры;
- Закладные столбов вмонтированы заподлицо с кладкой или отделкой.
Перед заливкой котлована бетоном необходимо проармировать основу — установить П-образную раму, и закрепить её в распор при помощи кусков арматуры. Каркас должен быть приблизительно таких же размеров, как и яма. Первый столб должен быть размещен заподлицо со столбом, ограничивающим проем.
Армирующий пояс и закладная
Главное условие – это размещение верхней плоскости швеллера на нулевом уровне. Нулевой уровень — это плоскость дорожного покрытия в области проема со стороны двора. Когда он не горизонтален, то нулевым считается уровень, выставленный капроновой ниткой. Горизонтальность его обязательно надо проверять строительным уровнем.
Для этого нитку натягивают на нулевом уровне, располагая противоположный конец в 100 мм от несущего столба проема. Таким образом, будущий столб-ловитель будет находиться в одной плоскости с силовой рамой.
Дополнительно! Если уровень чистого пола находится выше реального уровня земли, то можно прибегнуть к выставлению опалубки.
Фундамент выше «нулевого уровня»
Завершающим действием данного этапа является выставление рамы (закладной) по строительному нивелиру. При фиксации закладной можно сразу заложить гофры электропроводки для автоматизации откатных ворот. Их нужно заранее вывести в нужном месте и зафиксировать.
Основа с электропроводкой
Заливка фундамента
Бетонную смесь можно заказать или изготовить самому. Для фундамента нормальной прочности заказывайте заводской бетон марки не ниже M250, а лучше — M500. Вам понадобится приблизительно 1,2-2 куб. метра бетонной смеси. Рекомендуется использовать щебень размером не более 30-40 мм при общем содержании песка не более 30%. Кроме того, если процесс бетонирования припал на зимнее время, то используют бетон со специальными добавками.
После заливки фундаменту нужно дать выстояться не менее 7 дней, или как по СНИПу — 28 дней.

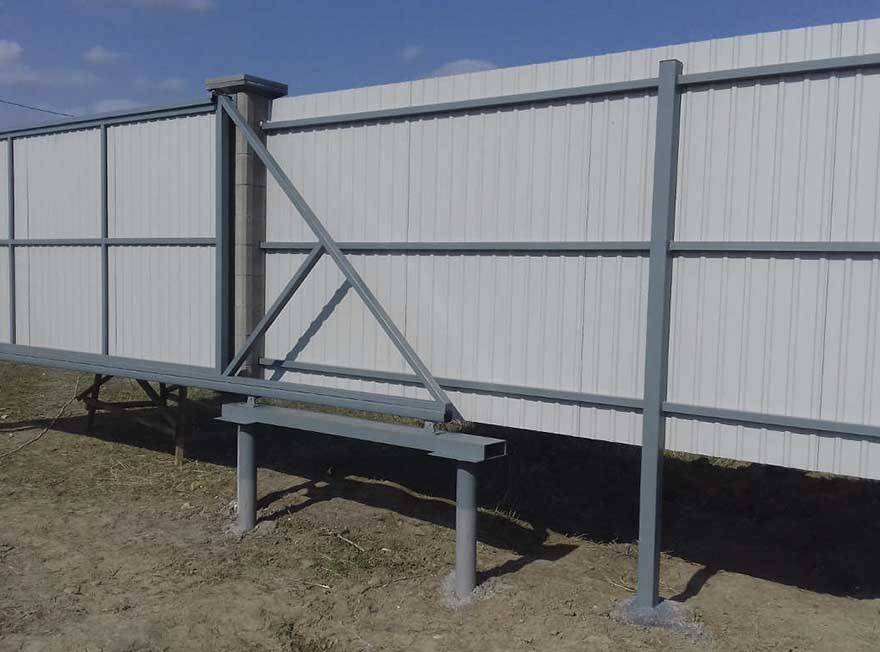

Как осуществляется установка свайно-винтового фундамента
Необходимо сделать расчет количества свай. Считается, что для монтажа откатных ворот длиной 6 м необходимо применять 3 опоры. Схема их расположения отличается, в целом весь фундамент строится по иному принципу. Необходимости в земляных работах нет – достаточно вырыть небольшие углубления под сваи, оптимальное значение – 0,5 м. Определить глубину фундамента можно по тому же принципу – с учетом уровня промерзания почвы, но можно взять за основу стандартный размер – 2,5 м. Этого достаточно даже в северных регионах, где грунт сильно промерзает зимой.

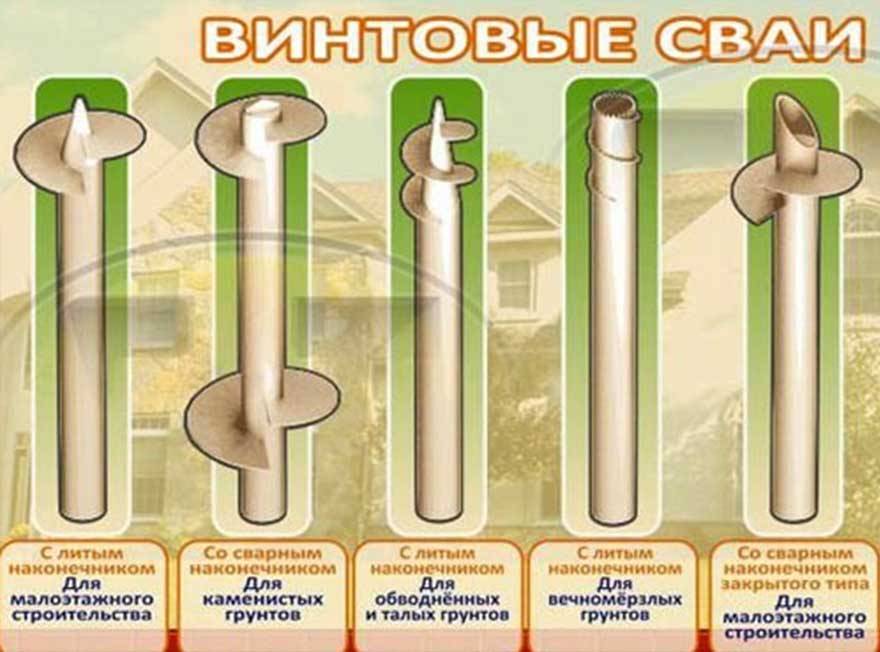

Как выбрать правильные сваи на фундамент
Важно должным образом подойти к вопросу покупки опор. Подходящий тип – с покрытием (лучше использовать окрашенные сваи)
Это позволит защитить опоры от негативного воздействия влаги. Нужно учитывать, что погружение сваи на несколько метров ниже поверхности почвы приводит к повреждению защитного покрытия. Чем оно менее прочное, как цинковое, тем сильнее нарушается. Другие параметры:
- длина соответствует глубине фундамента, т. к. сваи практически полностью погружаются в землю, оставляют лишь малую часть над поверхностью почвы;
- выбирают полые сваи;
- толщина станок – 4 мм;
- чем меньше сварных швов на изделии, тем выше его прочность.
Узколопастные сваи подойдут для плотных грунтов, которые сильно промерзают, широколопастные – для неустойчивых.
Составить предварительную схему монтажа
Продумывают, где будут располагаться опоры: под закладной деталью, как минимум 2 сваи, остальные выполняют функцию столбов. Две опоры предусматривают по краям проема. Такая схема обеспечит достаточную надежность конструкции. Фундамент сможет удержать подвижное полотно, если делать такую конструкцию.
При помощи садового бура сделать углубление в 0,5 м
Вводить сваи в грунт легче, если точки их расположения уже намечены. Для этого используют садовый бур. В данном случае не понадобится песок и гравий, чтобы засыпать ямы. Сваи самостоятельно делают отверстия в грунте, плотно заводятся в него. Так что сам принцип строительства фундамента для откатных ворот своими руками отличается.
Вкрутить сваю и посмотреть за ее ровностью
Выполнив предварительную разметку территории с помощью садового бура, переходят к работе со сваями. Используют разные способы для этого, но в любом случае нужно проверять положение опор. Они должны быть установлены строго вертикально. Уклон в этом случае недопустим, т. к. негативно скажется на качестве готовой конструкции.
Вкручивание проводят с помощью рычага
Если диаметр свай небольшой – до 90 мм, их можно вкручивать своими руками. Для этого используют систему рычагов. Работу выполняют двое. Третий определяет ровность сваи. Более массивные опоры (до 108 мм) вводят в грунт с помощью специальной техники
Важно помнить, что при самостоятельном выполнении работ в процессе вкручивания постоянно возникают помехи, т. к
на глубине в грунте могут находиться камни, старые корни и др.
Произвести обрезку, чтобы сравнять с уровнем земли
Если не удалось найти в продаже сваи нужной длины, после ввинчивания осуществляется обрезка излишка. Обычно оставляют небольшую часть над землей. Это обеспечит свободное движение воротного полотна, конструкция не будет задевать грунт. Высота возвышающегося участка зависит от рельефа, перепада уровней и пожеланий владельца участка.
Залить цементной смесью полость сваи
Палые опоры заполняются бетоном. Это позволяет решить задачи:
- повышение прочности: сваи находятся под постоянным давлением, полые опоры лучше выдерживают нагрузки, чем те, что содержат бетон;
- бетонирование свай изнутри способствует их утяжелению, что создает дополнительное противодействие силам пучения, которые постоянно воздействуют на опоры.

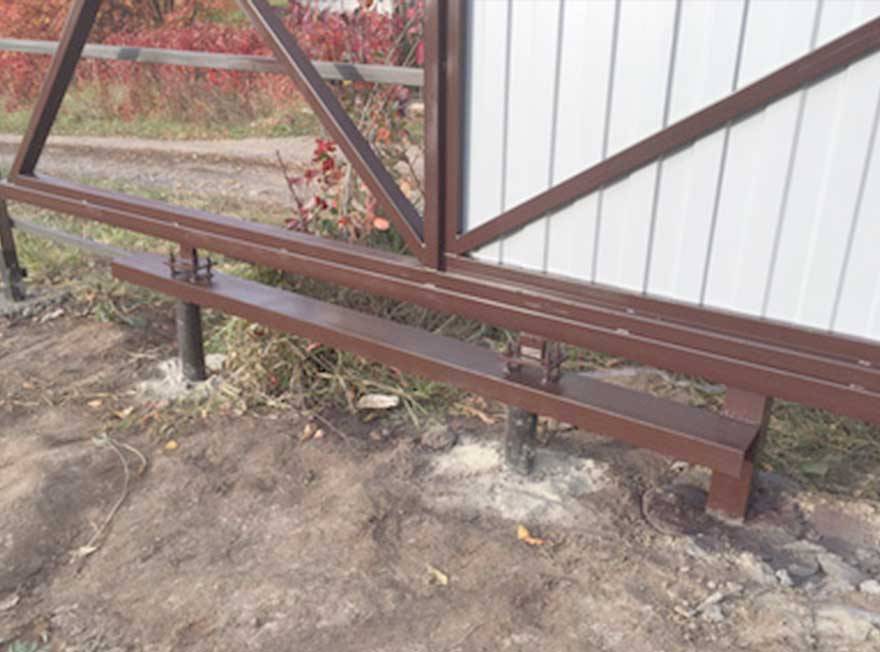

Прикрепление и сварка оголовков
Чтобы на сваях можно было закрепить швеллер, на верхушках крепят оголовки. Это изделие, сечением соответствующее опоре, а с другой его стороны располагается пластина, для повышения прочности она фиксируется ребрами жесткости. Прикрепление оголовков осуществляется посредством сварки. Перед началом работ проверяют качество швов. Они должны быть без наплывов и просветов, равномерными. Следует также начать ухаживать за опорами – оголовки окрашивают с нижней части. Верхушка же должна остаться без покрытия, т. к. здесь приваривается закладная деталь.
Выбор размера калитки
При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр
Предпочтительной считается ширина 1метр
Предпочтительной считается ширина 1метр
Предпочтительной считается ширина 1метр.
Кованая калиткаИсточник centr-kovki32.ru
Выбор размеров калитки с учётом облицовочных материалов
Размер калитки может определяться материалом, который применяют для её изготовления. Возможны несколько вариантов исполнения и выбора материалов. Если забор изготовлен из сетки-рабицы, то калитку чаще всего используют только для входа, поэтому ширина такой калитки будет около 80–90 см. Также возможен вариант, когда ворота отсутствуют, тогда входную дверь из сетки делают шире, чтобы в него можно было свободно пройти или занести строительные материалы. При данных условиях выбирают ширину 1-1,3 метра.
Калитку могут изготовить из профильного листа. Чтобы конструкция не вышла тяжёлой и крупной, калитку из профлиста изготавливают размером не более 1метра по ширине. Ширина проёма рассчитывается с учётом габаритов автомобиля и к полученному значению прибавляют 1метр на запас
Когда рассчитываются размеры калитки для забора, принимаются во внимание ширина и количество опор, зазоры
Заливка фундамента
Если глубина ям для столбов фундамента достигает 2-х метров, при сбрасывании бетонной смеси имеется риск её расслоения. В таком случае заливку проводят при установленном каркасе и тщательно уплотняют бетон штыреванием слоями по 40–50 см. Бетон не будет расслаиваться при сбросе с высоты до 1,5 метров, в этом случае рекомендуется сперва заполнить ямы на 1 метр от дна, а затем погрузить в них каркас столбов.
Для фундамента под откатные ворота следует использовать бетон класса прочности не ниже В15 с фракцией наполнителя в 4–5 раз меньше расстояния между наиболее близкими элементами армирования. Для увеличения подвижности смеси имеет смысл готовить её на слабом мыльном растворе.
После заливки смеси верхнюю плоскость разглаживают и укрывают фундамент полиэтиленовой плёнкой. Через 3–4 дня надземную опалубку можно снимать и подштукатурить обрушенные грани при необходимости. Монтаж приводной техники для ворот рекомендуется начинать не ранее середины общего срока выдержки, то есть спустя две недели после заливки.
рмнт.ру
23.05.17
Технология закладки основания для откатной конструкции
Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.
Разработка схемы
Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:
- ширину проема;
- габариты и вес ворот;
- тип почвы.
Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.
Подготовительные работы
Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.
Изготовление металлического каркаса
Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.
Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:
- при помощи сварки рамы из арматуры с последующим креплением швеллера;
- путем приварки к металлической полосе уголков/прутьев.
Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

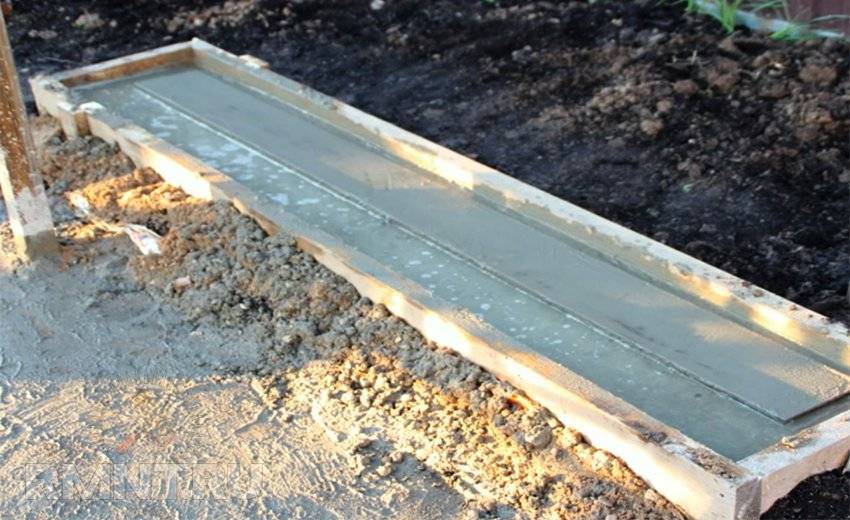

Заливка бетона
Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?
Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.
При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.
Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.
Откатные ворота, или так называемые сдвижные, раздвижные или отъездные, требуют заливки специального фундамента и монтажа закладной. Схема бетонирования под откатные ворота способствует тому, что несущие столбы проема практически не испытывают нагрузки при эксплуатации.
Фундамент под ворота
Профессионалы утверждают (как и здравый смысл), что только надежная и прочная бетонная основа, сделанная по всем нормам, и выдержанная по технологии, способна гарантировать длительный срок службы и устойчивость к сильным порывам ветра и другим негативным влияниям окружающей среды. Надежно и правильно сделанный фундамент будет способствовать качественной работе ворот, и главное — помнить, что чем больше и тяжелее конструкция ворот, тем мощнее надо делать фундамент.
Процесс заливки фундамента пошагово.
Сперва, выкапываем траншею под фундамент вплотную к забору. Глубину делаем на 15-20 см больше, чем высота фундамента. Эти сантиметры понадобятся для засыпки песочно-щебневой подушки. Ее надо хорошо пролить водой и плотно утрамбовать.
Затем делаем каркас из арматуры и привариваем его к полочкам швеллера. Каркас делаем таких размеров, чтобы по бокам и снизу оставалось по 2-3 см защитного слоя бетона. Желательно покрасить швеллер от коррозии уже на этом этапе строительства.
Опускаем каркас в траншею и выставляем строго по уровню. Швеллер должен быть строго вровень с чистовым уровнем пола и горизонтальным. К тому же он должен быть строго параллельным линии забора, вплотную к опорному столбу. Закрепляем каркас надежно от подвижек и готовимся заливать бетон.
Можно купить готовый товарный бетон, а можно сделать его самостоятельно. Главное выбрать качественные компоненты и соблюдать пропорции. Обычно, цемент-песок-щебень замешивают в пропорции 1:2,5:4 а воду добавляют один к одному с цементом. Более подробно о пропорциях правильного бетона для фундамента читайте в нашей статье в соответствующем разделе.
Бетон заливаем вровень с плоскостью швеллера и оставляем не меньше чем на неделю застывать. После заливки не забудьте накрыть бетон гидроизоляцией и первые 2-3 дня обильно поливать его водой, чтобы избежать пересыхания.
После выставления и приваривания направляющих роликов для ворот, прокрашиваем верхнюю часть швеллера 2-3 слоями краски от коррозии. Фундамент готов!

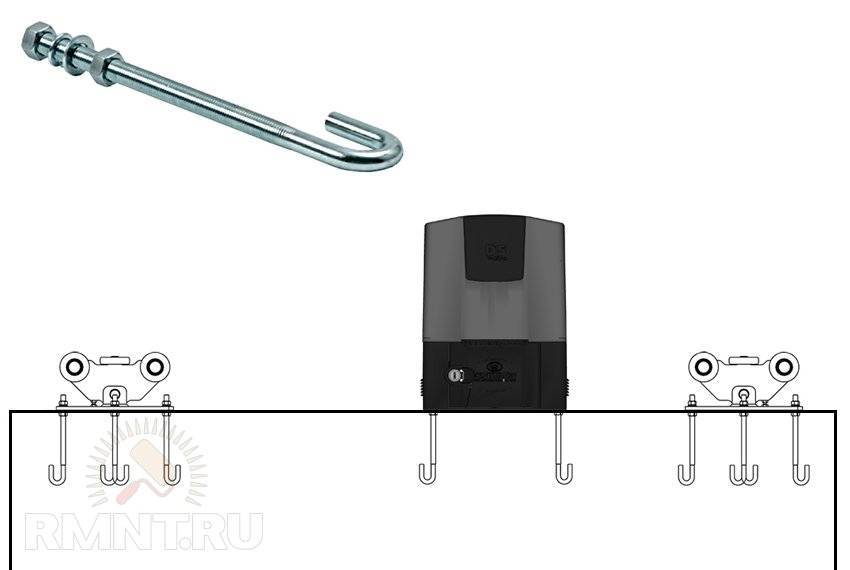

Установка закладных для крепления ворот
Закладные анкеровки для крепления привода устанавливаются группами в трёх местах: по центру каждого столба, где будут установлены опорные ролики, и в произвольном месте между ними, где планируется размещение самого приводного механизма.
В качестве закладных элементов используют шпильки с резьбой на конце. Обратные концы шпилек загибают в виде полукруглого крюка длиной около 150 мм, а резьбу защищают липкой лентой. Вопреки устоявшемуся мнению, закладные такого типа не должны привязываться к прутьям рабочей арматуры чтобы не оказывать на них изгибающего воздействия. В общем случае крюки располагаются внутри верхнего арматурного каркаса и направлены к центру бетонного изделия.
Чтобы обеспечить правильность юстировки закладных с основаниями роликов и приводного механизма, для них изготавливают установочный шаблон. Это может быть металлическая пластина, лист ОСП или каркас из деревянных реек. В шаблоне согласно схеме разметки сверлятся отверстия, в которые продевают прямые части закладных крюков и контрят их гайками с двух сторон. Полученная сборка погружается в фундамент сразу после заливки бетона и выравнивается по планируемой плоскости установки ворот.
Устройство ворот: подготовительный этап
Металлические откатные ворота
В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.
Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.
Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.
Нагрузку от сдвижных ворот способны выдержать столбы:
- из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
- из стальной профильной трубы сечением не менее 600х400 мм
Схема проема для откатных ворот
Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба, центральная – посередине между ними.

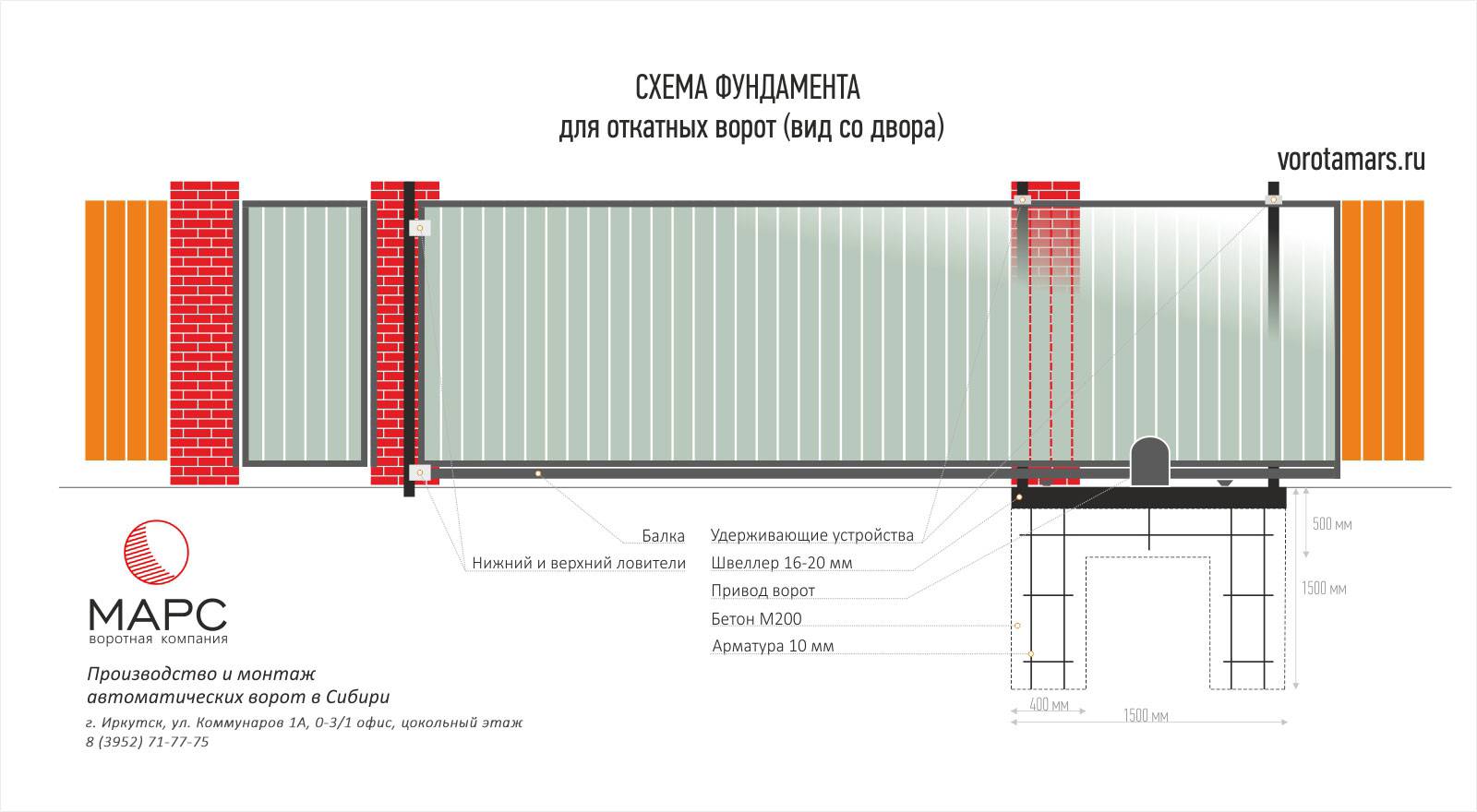

Фундамент под откатные ворота длинной 4,5,6 метров. Схема, чертеж
Как правильно рассчитать размер фундамента для откатных ворот?
Чтобы правильно рассчитать размер под ваш проем длиной 3, 4, 5 или 6 метров необходимо учесть несколько нюансов. Изготовление фундамента требует соблюдения элементарных, но важных правил.
1. Глубина промерзания разных видов почвы в разных регионах Украины в сантиметрах
Глубина фундамента равна глубине промерзания грунта в вашем регионе плюс 10-15 сантиметров. Из-за влаги, которая находится в почве при морозе грунт увеличивается в объеме и поднимается вверх
Поэтому важно зацепиться ниже уровня промерзания. Чем более пористая почва, тем она лучше поглощает влагу, и менее негативно влияет на фундамент
Для большей уверенности кроме +10 см, которые мы добавляем ниже уровня промерзания можете добавить еще 5 сантиметров.
Регион | Суглинки, глины | Пылеватые и мелкие пески | Пески крупные и мелкие |
Львов | 70 | 95 | 105 |
Черновцы | 70 | 95 | 105 |
Ивано-Франковск | 70 | 95 | 105 |
Одесса | 70 | 95 | 105 |
Ровно | 80 | 105 | 115 |
Винница | 80 | 105 | 115 |
Николаев | 80 | 105 | 115 |
Киев | 90 | 115 | 125 |
Черкассы | 90 | 115 | 125 |
Днепр | 90 | 115 | 125 |
Мариуполь | 90 | 115 | 125 |
Чернигов | 100 | 125 | 135 |
Полтава | 100 | 125 | 135 |
Харьков | 100 | 125 | 135 |
Карта нормативных глубин промерзания суглинистых грунтов
2. Длина и ширина фундамента под откатные ворота на проем разной длины:
Длина фундамента равна половине длины проема въезда. При облегченных конструкциях до 250 кг или отсутсвия места отката допускается уменьшение длинны фундамента и противовеса конструкции на 15-20%.
Ширина фундамента от 30-45 см (см. таблицу).
Ширина швеллера, чем он шире тем больше места для “маневров” при выставлении кареток. Также учитывайте вынос профильной трубы 60х40, которая крепиться к закладным столбам (для монтажа полотна ворот, уловителей и роликов от качения). Для того, чтобы установить ворота на правильном растоянии от забора соблюдайте растояние от основания забора до центра швеллера 10 см. в не зависимости от ширины швеллера.
Проем ворот | Швеллер | Длина в мм | Ширина в мм |
3000 | 18 | 1500 | 350 |
3500 | 18 | 1750 | 350 |
4000 | 18 | 2000 | 350 |
4500 | 20 | 2250 | 400 |
5000 | 20 | 2500 | 400 |
5500 | 20 | 2750 | 400 |
6000 | 20 | 3000 | 400 |
6500 | 20 | 3250 | 450 |
7000 | 20 | 3500 | 450 |
Для того, чтобы определить размер основания необходимо использовать данные в таблицах. Если вашего города нет в таблице смотрите на самый близкий к вам регион.
Как сделать ленточный фундамент своими руками
Схема и чертеж, фундамента откатных ворот
Закладная (швеллер) для откатных ворот, чертеж, фото
Как установить закладную
Как правильно залить фундамент
Как установить закладные для столбов ворот
