Подготовка и заливка фундамента под гараж своими руками

Какой вид подходит и его глубина заложения

Для строительства гаража могут быть использованы следующие виды ленты:

  • Монолитная. Изготавливается методом отливки из бетона непосредственно на площадке. Позволяет получить прочное и надежное основание, но на затвердение бетона уходит слишком много времени — почти месяц с момента заливки.
  • Сборная. Состоит из отдельных элементов. Использование штучных материалов (кирпич, шлакоблок) существенно снижает несущие способности основания. Если строительство производится с применением специализированных фундаментных блоков (ФБС), время постройки значительно сокращается, но увеличивается объем земляных работ и требуется участие подъемной техники.

Кроме того, могут быть использованы разные типы ленты по глубине заложения:

  • Мелкозаглубленный вид ленты экономичен, трудозатраты и расход строительных материалов уменьшены. При этом, такой вариант возможен только на подходящих типах грунта.
  • Заглубленный тип. Требует погружения на глубину, превышающую величину промерзания грунта в холодное время года. Обладает максимальными несущими способностями, но требует больших объемов земляных работ с использованием спецтехники.

Гараж представляет собой легкую постройку, поэтому подавляющее большинство подобных сооружений строят на мелкозаглубленных ленточных основаниях, эксплуатационные качества которых вполне достаточны для нагрузок такого уровня.

Глубина погружения ленты обычно составляет 0,5-0,7 м в зависимости от условий участка, размеров гаража и используемых материалов.

Почему я решил строить каркасный гараж

Перед тем, как начать строить гараж, перерыл несколько форумов на строительную тематику и подробно прочитал несколько тем.

Как вариант постройки гаража, думал, что смогу сделать его из следующих материалов:

  • Газобетонные блоки.
  • Керамзитобетонные блоки.
  • Брус.
  • Каркасная конструкция на стальном каркасе.
  • Каркасная конструкция на деревянном каркасе.

В ходе планирования отпали сами собой блочные материалы, под них требуется приличный фундамент, который дорог и требует большого объема бетонных работ.

Брусовой гараж я решил не строить по причине того, что у меня дом из блоков и кирпича, а при таком доме бревенчатый гараж или гараж из бруса смотрится как сарай. Пусть это и утилитарное строение, но о строительном дизайне в целом тоже надо немного думать.

Стальной каркас не стал делать, потому что после расчетов посмотрел на итоговую цифру сметы и несколько минут раздумывал, почему у меня по стоимости гараж выходит почти как жилой дом.

Стальной каркасный гараж это, конечно, хорошо, но дорого.

Так что в итоге решил строить каркасный гараж на деревянном каркасе. Дерево каркаса пропитаю огнезащитной пропиткой и буду обшивать гараж профнастилом.

Достоинства и недостатки

К достоинствам ленты под гараж относятся:

  • Прочность, высокая несущая способность основания.
  • Устойчивость к внешним нагрузкам, хорошая переносимость воздействия морозного пучения.
  • Возможность равномерного распределения нагрузки по всей длине ленты.
  • Высокая скорость строительства (особенно при использовании сборных типов ленты).

Недостатками являются:

  • Имеется зависимость от типа грунта и уровня залегания водоносных горизонтов.
  • При строительстве монолитной ленты много времени уходит на затвердение бетона.
  • Учитывая необходимость заливки бетонного пола и дополнительные элементы конструкции, расход стройматериалов достаточно высок.

Как провести расчет?

Гараж является достаточно важной постройкой и потому стоит особое внимание уделить расчетам фундамента. Гараж должен обезопасить автомобиль от неблагоприятного воздействия климатических условий

Ленточный тип фундамента выполняется на глубине до 1,7 м, глубже его просто незачем делать

Ленточный тип фундамента выполняется на глубине до 1,7 м, глубже его просто незачем делать.

На данный момент лучшим вариантом для средней полосы будет комбинация ленточного и плитного фундамента.

Можно по ценам просчитать, к примеру, если гараж 6 на 8 метров:

  1. Земляные работы: 24м3×700 руб. = 16 800 руб.
  2. Песчаная подушка 10м3×500 руб. = 5 000 руб.
  3. Бетон на ленту 4м3×5 000 руб. = 20 000 руб.
  4. Засыпка песком 10м3×500 руб. = 5 000 руб.
  5. Бетон под плиту 5м3×5000 руб. = 25 000 руб.
  6. Арматура A-III 12 мм 1200мx26 руб. = 31 200 руб.

Итого материалов получается на 103 000 руб. Если оплачивать работы, то нужно прибавить еще около 80%.

Начальные мероприятия

Чтобы правильно залить фундамент под гараж, надо грамотно подготовиться к выполнению работ. К перечню обязательных предварительных действий стоит отнести такие:

Разработку эскиза. Самый первый этап, требующий пристального внимания

При разработке эскиза внимание уделяется не только самому гаражу, но и наличию коммуникаций, месту их прокладки и глубине заложения. Если этого не сделать, в процессе выполнения работ возникнут конфликтные ситуации с соседями либо коммунальными службами;

Расчёт массы возводимого строения

Это позволит определить величину эксплуатационной нагрузки, а также понять, какое основание будет её воспринимать без разрешения;

Разработку чертежа. При его наличии можно будет рассчитать требуемое количество материалов и составить смету на выполнение работ;

Разметке территории стоит уделить особое внимание Источник blogspot.com

  • Выбор площадки. Месторасположение строения влияет на требования к основанию. Стоит хорошенько подумать, как разметить фундамент под гараж, чтобы в процессе его эксплуатации не возникало трудностей. Ворота должны располагаться в месте, обеспечивающим свободный заезд и выезд транспортных средств. Исследуют характеристики почвы в выбранной зоне. Геологические исследования позволят понять, на какой глубине залегают грунтовые воды. Это поможет определиться с типом основания и глубиной его залегания;
  • Разметку территории. Для выделения определённых зон традиционно используются колышки и верёвка. Если концентрация влаги в грунте достаточно большая, предусматривают дренажную систему, чтобы снизить вероятность растрескивания поверхностного слоя основы.

Расчет основных параметров.


Примерный генплан участка с гаражом. Под гаражом не должны оказаться коммуникации дома.

Правильный расчет вашего фундамента под гараж, например, деревянный, является одним из основных условий сооружения долговечной конструкции, которая будет пропорционально распределять нагрузку системы на грунт. В противном случае данное помещение потребует дополнительных издержек на устранение деформаций и незапланированных затрат на обслуживание автомобиля. Следовательно, перед тем как сделать фундамент для гаража, желательно подготовить все базовые чертежные планы. При этом обязательно нужно учитывать уровень грунтовых вод (УГВ), свойства почвы и правильно выбрать строительные материалы для основания.

На таком этапе, как расчет и строительство фундамента. например, ленточного, следует учитывать как сложность конфигурации, так и вес сооружения. Кроме того, требуется вычислить эксплуатационные параметры основания: толщина стен, шаг арматуры. ширина и диаметр, глубина заложения, объемно-планировочные решения. Чем больше вес и величина постройки, тем надежнее и обширнее должна быть основа. Специалисты рекомендуют вывести фундамент гаража, даже если он будет деревянный, на 22-32 см выше, чем уровень земли. Это даст возможность избежать большой влажности на стенах. При возведении основания для гаража в жилом коттедже необходим расчет таких параметров, как глубина и ширина заложения, соблюдая при этом плавный переход за счет следующих уступов:

  • для более плотного грунта необходим уступ высотой в 1 м. При этом соответствие высоты/длины должно быть пропорциональным – 1:1;
  • для неплотного грунта подойдет уступ менее 0,5 м. При этом обязателен расчет и соответствие высоты/длины – 1:2.


Как сделать фундамент под гараж. Узел устройства фундамента.

Такой конструктивный прием отвечает строительным стандартам и не оказывает воздействие на надежность конструкции. Он даст возможность избежать значительных издержек и сделать высококачественный фундамент для гаража. Важным параметром, который непременно следует учесть на такой стадии, как расчет, считается характеристика почвы. В самом лучшем варианте почва должна соответствовать следующим требованиям:

  • мало/равномерно сжиматься;
  • не вспучиваться;
  • не проседать;
  • не оползать;
  • обладать необходимой прочностью.

Такие почвы являются главной причиной неровной осадки. Поэтому рекомендуется сделать фундамент ниже, чем глубина промерзания грунта. Это даст возможность исключить появление трещин и деформаций в стенах. При устройстве основания на невспучивающихся почвах, к которым относятся легкие суглинки и пески, достаточно, чтобы глубина заложения была в пределах 0,5-0,6 м. Независимо от особенностей грунта и вида основы, обязательно следует запланировать отвод талых и дождевых вод.

Необходимость наличия фундамента

Отказ от возведения фундамента может показаться хорошей возможностью для экономии семейного бюджета. По некоторым подсчётам на его формирование может потребоваться треть от всей суммы, направляемой на строительство. Между тем его наличие продиктовано необходимостью таких действий:

  • равномерно распределить нагрузки, создаваемые стенами гаража, на грунт;
  • защитить цоколь от неблагоприятных факторов, включая влагу;
  • обеспечить естественную вентиляцию цоколя;
  • предотвратить разрушения строения из-за движения грунта.


Основание продлит срок службы гаражаИсточник cnrconstruction.com

Тип фундамента

Узел устройства пола и отмостки.

Под гараж существует много разновидностей оснований. Эксперты рекомендуют выбирать такой тип, который не потребует большого количества рабочей силы и тяжелой техники. Самый популярный вариант — строительство ленточного монолитного фундамента. Он считается очень безопасным видом основания для бетонированных и кирпичных строений.

Если вы планируете построить деревянный гараж из каркасных строений и стройматериалов, то самым лучшим для вас вариантом будет изготовление столбчатого основания. Главной характеристикой ленточного фундамента является его одинаковая конфигурация поперечного сечения по периметру всех стен гаража. Он может быть произведен из бетонных блоков, обычного кирпича и природного камня. В зависимости от выбранных стройматериалов выделяют строительство бетонного, бутового, кирпичного и бутобетонного ленточного основания. Также в индивидуальном порядке формируется такой параметр, как его глубина и ширина.

Столбчатые фундаменты подойдут для легких сооружений с незначительной нагрузкой на грунт. Распространенный вариант такого основания под гараж — эксплуатация труб из асбеста в качестве формы для бетонного заполнения. Столбчатый фундамент можно обустроить из лиственницы. Этот стройматериал по надежности на сжатие не уступает бетону и исключительно долговечен. Наиболее дорогим видом основания, в отличие от ленточного, является плитный тип. Для участков с высоким уровнем подземных вод подходящим вариантом считается свайный фундамент. Он состоит из столбов, имеющих острое окончание, посредством чего они могут вворачиваться в грунт.

Проведение расчетов фундамента


Перед проведением расчетов нужно рассмотреть необходимые параметры:

  • Основание должно стоять на прочной устойчивой основе. Для твердых скальных, крупнообломочных, галечных грунтов достаточно установить мелкозаглубленное основание — до 0,8 м.
  • Тяжелые глинистые почвы, суглинки, а также торфяники требуют увеличения глубины заливки до 150 см. На глинистых — обязательно ниже глубины промерзания. Иначе замерзшая вода станет деформировать фундамент, а при оттаивании — отпускать. Периодическая деформация со временем приведет к его разрушению.
  • Для глинистых почв и торфяников целесообразен монтаж свайных и цельно бетонных оснований. При необходимости изготовить ленточный — заглублять не менее 20 см ниже глубины промерзания.
  • Скальные и песчаные почвы не так требовательны к массивности основания. Заглубление фундамента должно составлять не более 80 см.

На расположенный в низине участок оказывают последствие талые воды. При необходимости нужно устраивать дренажную канаву в обход фундамента. Подтвердить глубину залегания грунтовых вод можно лишь при помощи буровых работ.


Для металлического гаража достаточно мелкозаглубленного фундамента

При расчете фундамента всегда учитывают толщину, материал стен строения. От этого зависит глубина залегания ленты фундамента и его толщина.

  • Тяжелые стены из кирпича, бетона несут повышенную нагрузку на фундаментное основание. Для правильного распределения нагрузки ширина основы должна превышать толщину стен на 10—12 см с учетом расположения опалубки.
  • Металлические и легкосборные конструкции устанавливают на небольшой мелкозаглубленный фундамент.

Цоколь фундамента должен превышать уровень земли на 20-30 см

Особенно важно это правило для деревянного и каркасного сооружения. Высокий цоколь защищает гараж от почвенной влаги

Фундамент своими руками: анализ почвы

Перед монтажом основания под гараж, необходимо определить свойства почвы. Если грунт слишком мягкий, необходимо заложить загубленную основу. Характеристики грунта зависит от минерального состава, влажности.

Отличия по минеральному составу

В группу, отличающуюся минеральным составом, можно отнести каменистые, песчаные почвы. Свойства — подвижность, плотность. Избавляют от копания земли, монтажа свайных сооружений. Глубина залегания породистой почвы — около 80 см.

Хорошая несущая способность у гравийного, щебневого грунта.

Щебень

Несмотря на сыпучесть песка, обладает достаточной твердостью, устойчивостью. В средней полосе России смесь песка и щебня применяется для создания подушки, задача — предохранение от подземных вод, движения земных слоев. Виды грунта, преобладающих в средней полосе — глинистая, торфяная, суглинистая. Сооружения, установленные на таких почвах, считаются неустойчивыми, склонными к быстрому разрушению.

Глинистый грунт

Почвенные характеристики отличаются высокой подвижностью. Им характерно влагопоглощение. Плохо отражается на целостности постройки зимой. Грунт напитывается водой, при промерзании расширяется, оказывая давление на основание. Весной, при сходе снега, почва прогревается, давление спадает.

При постоянном движении бетонное основание дает трещины, разрушается. Усиление армированием не помогает. Выход — монтаж бетонной основы ниже уровня промерзания грунта.

Постоянная влажность, сезонные воды

При расчете основы, необходимо обращать внимание на влажность воздуха, сезонные осадки, характерные для местности, где будет проводиться строительство здания. Если при монтаже на каменистых, песчаных почвах условия не важны, то в средней полосе, где преобладают глинистые, суглинистые почвы — необходимо. Глина – источник накопления влаги, при сезонных движениях грунта (промерзания, оттаивания) наносит существенный вред бетонному основанию дома

Глина – источник накопления влаги, при сезонных движениях грунта (промерзания, оттаивания) наносит существенный вред бетонному основанию дома.

Ситуация усугубляется, в случае размещения будущего строения в местах с близким залеганием грунтовых вод. Особенно, близ реки, озера, болота. Поможет подготовка дренажного канала.

Дренажный канал

Советы мастера

Качество основания будет выше, а долговечность постройки больше, если в процессе работы придерживаться рекомендаций опытных мастеров.

  1. При обустройстве фундамента на илистом или торфяном грунте, мелком песке или участке с плывунами, делают подушку из песка крупной фракции или мелкого отсева толщиной 20 см, плотно трамбуют ее. На таких почвах желательно армировать конструкцию, чтобы увеличить ее жесткость и прочность.
  2.  Выполнив необходимые расчеты, перед началом строительства желательно на план участка нанести в масштабе схему будущей постройки.  Для чтобы убедиться в правильности размеров строения, наличия достаточного места для подъезда и разворота автомобиля.
  3. В процессе установки опалубки нужно предусмотреть обустройство цоколя. Его высота должна на 20-30 см превышать уровень земли. Это особенно актуально для строений из дерева или кирпича. Это позволит защитить стены от разрушающего воздействия грунтовой влаги.
  4. Ленты основания закладываются не только под наружные, но и под все внутренние стены строения.
  5. Наружное утепление фундамента пенопластом убережет его от промерзания и деформации. Это особенно актуально на пучинистых грунтах с высоким уровнем грунтовых вод.
  6. Ливневая и дренажная системы обеспечат отвод влаги от строения.
  7. Перед возведением стен следует провести тщательную гидроизоляцию бетонной ленты. Повышенная влажность внутри гаража будет способствовать появлению коррозии на металлических деталях автомобиля и инструмента. Для этого можно использовать рубероид, пеноплекс или битумную изоляцию.
  8. К работам по гидроизоляции можно приступать только после полного застывания бетона. На это, в зависимости от температуры окружающей среды и влажности может пойти 2-3 недели.

При строительстве фундамента важно не экономить на используемых материалах. От их качества будет зависеть прочность конструкции, ее эксплуатационные характеристики и долговечность

Пошаговая инструкция: как построить фундамент ленточного типа

Рекомендуемая схема действий:

1. Оценка состояния грунта, выбор типа основания.

2. Подготовка простейшего чертежа, расчет и закупка стройматериалов с учетом длины, ширины и глубины заложения ленты, расчистка участка.

3. Разметка постройки: с обязательной проверкой углов и отклонений по диагонали (не более 20-30 мм). Для ограничения внешнего и внутреннего периметров будущего гаража из пеноблоков используются веревки и колья.

4. Копка траншеи и смотровой ямы. Для предотвращения осыпания земли в процессе бетонирования предусматривается запас (10 см по бокам).

5. Настил геотекстиля (рекомендуемый, но необязательный этап). Засыпка и трамбовка не менее 10-15 см крупного песка и 10 щебня мелких фракций. Для упрощения процесса песок советуют смачивать.

6. Монтаж опалубки – деревянных щитов или несъемной (пенополистирол, ППСБ, арболит), к преимуществам последней относят дополнительную функцию утепления.

7. Вязка арматурного каркаса с обязательным отступом от краев на 5 см и шагом в 10-20 см. Чтобы фундамент для гаража прослужил долго, используются металлические прутья с сечением не менее 10-12 мм, игнорировать этот этап или заменять сталь пластиком не рекомендуется.

8. Замес или заливка готового бетона. Оптимальные пропорции при применении портландцемента М400 – 1:3:4 (цемент, песок, щебень, соответственно), для снижения доли воды на 1 м 3 раствора советуют добавить 75 г пластификатора. Бетон распределяют послойно, через каждые 20 см его трамбуют. Самому правильно залить фундамент (цельным монолитом в один день, без высыхания промежуточных слоев) сложно, на данном этапе нужны силы как минимум 2 человек.

9. Затвердевание бетона в опалубке (минимум 1 неделя) и еще 3 после снятия. Гидроизоляция фундамента обмазочными и рулонными стройматериалами.

10. Обустройство смотровой ямы (при наличии).

Данная инструкция подходит для возведения фундамента под гараж своими руками из бутового камня или готовых заводских блоков, к преимуществам последнего варианта относят хорошее качество бетона. Изделия укладывают по шахматной схеме с обязательным армированием рядов и смещением швов, для приготовления кладочного раствора используется только свежий цемент высшей марки. Но следует учесть, что монтаж тяжелых фундаментных блоков подразумевает задействование подъемной техники и увеличивает бюджет, из бутового камня сделать основание проще.

Для усиления защиты от влаги и потерь тепла проводится внешняя декоративная отделка выступающей части фундамента плиткой или штукатуркой. Технология исключает прерывание ленты или ростверка, что подразумевает возведения гаража с небольшим уклоном (около 15-25°). Рекомендуемая ширина пандуса – на 30 см больше ворот, длина – 5 м. Используется либо бетон с дополнительным армированием при превышении толщины слоя свыше 50 мм, либо асфальт. При выборе раствора залить пандус советуют в один прием, после затвердевания неровности снимаются шлифовальной машиной, для исключения скольжения шин поверхность покрывается битумными составами или сверху закладываются металлические полоски.

Советы, нюансы технологии

Существуют способы уплотнения грунта и усиления защиты основания гаража из шлакоблока от морозного пучения, в частности, недопущения образования замерзания льда вокруг ленточного монолита. К таким относят:

  • Укладку дренажных труб по периметру фундамента: на расстоянии около 50 см от стен и уровня земли, обмотанных геотекстилем, с обязательным незначительным уклоном.
  • Использование утепляющей несъемной опалубки (способ, рекомендуемый в первую очередь для пристраиваемых гаражей или рассчитанных на постоянное пребывание внутри).
  • Увеличение площади опоры основания. В этом случае необходимо сделать более широкую и глубокую траншею и залить ее дно тощим бетоном. Полученная стяжка снизит нагрузку.
  • Усиление ленточного монолита свайными опорами при строительстве гаража на склоне или неровных участках.
  • Утепление вертикальных стен конструкции пенополистиролом.
  • Обустройство отмостки, засыпка полученного фундамента не выбранным ранее грунтом, а смесью песка и щебня.

Вышеперечисленные способы не входят в стандартную схему действий при возведении фундамента гаража из пеноблоков своими руками и в той или иной степени увеличивают затраты, но они помогают снизить нагрузки и продлить срок службы конструкции. Крайней мерой считается полная замена почвы под основанием, ее используют при строительстве на торфяниках

К кладке стеновых блоков приступают не ранее, чем через месяц, важно рассчитать сроки правильно

Закладка фундамента

Такой процесс, как заливка фундамента под гараж, включает следующие последовательные действия:

  • разметка участка;
  • рытье траншеи;
  • создание подушки;
  • установка опалубки;
  • армирование основания;
  • изготовление и заливка бетонной смеси.

Разметка фундамента

На этом этапе следует правильно определить исходный угол постройки, который будет служить ориентиром для проведения остальной  разметки. В месте расположения первого угла происходит вбивание колышка.

От надежно зафиксированного колышка под прямым углом в две стороны натягиваются две веревки, с помощью которых устанавливаются длина и ширина гаража. Концы веревок тоже фиксируются колышками.

Для определения местонахождения четвертого угла делают соответствующие размеры. Натяжение веревок к нему должно осуществляться под прямыми углами. Сделанный прямоугольник является внешней границей фундамента. Опираясь на ширину фундамента, аналогично производится разметка его внутренней части.

Рытье траншеи и засыпка подушки

Данная стадия устройства фундамента под гараж является наиболее трудоемким процессом. В большинстве случаев здание не несет большой нагрузки. В связи с этим отпадает необходимость заливать слишком мощный фундамент. Для рытья траншеи вполне достаточно глубины 0,5-0,8 м.

Что касается ширины основания, то данный параметр зависит от типа грунта. При наличии прочной почвы, ширина траншеи будет составлять в пределах 0,4-0,5 м, а изготовление опалубки происходит лишь для наземной части фундамента. При сыпучей почве опалубка сооружается и под землей. А это значит, что при рытье траншеи следует сделать запас на величину опалубки.

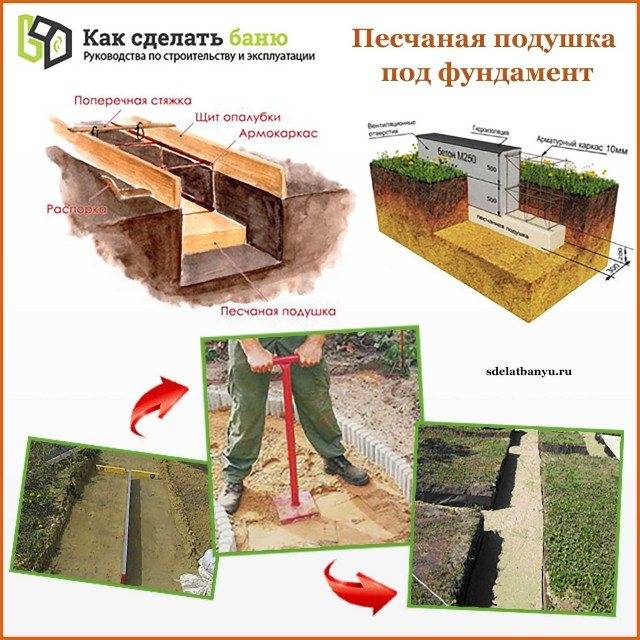

Создание подушки и опалубки

На следующем этапе дно траншеи поочередно покрывается слоем гравия (15 см) и песка (10 см). Оба слоя тщательно трамбуются. Для более надежного осуществления данного процесса песок рекомендуется заливать водой.

После устройства песчано-гравийной подушки приступают к сооружению опалубки. Обычно ее изготавливают из ровных досок. Из них делают щиты, которые фиксируются подпорками, установленными по всему периметру траншеи. Для предотвращения распирания конструкции бетонным раствором для скрепления щитов, следует воспользоваться проволокой или обрезками досок.

Укладка арматуры

Чтобы ленточный фундамент был максимально прочным, его следует уплотнить металлическим каркасом. В качестве арматуры применяются прутья толщиной 1-1,2 см.

Технология армирования предполагает:

  • укладку двух длинных прутьев на расстоянии 5 см от дна ямы и от опалубки;
  • последующее поперечное соединение проволокой длинных прутьев с короткими с шагом 0,4-0,5 м;
  • фиксация вертикальных прутьев;
  • приваривание к вертикальным прутьям коротких стержней на расстоянии 0,2-0,3 м друг от друга.

После проведения армирования должна получиться решетка.

Изготовление и заливка бетонного раствора

Завершающей стадией создания фундамента под гараж своими руками является бетонирование. Для качественной «ленты» заливка раствора должна осуществляться беспрерывно. По этой причине следует заранее обзавестись бетономешалкой.

Бетонный раствор готовится в следующих пропорциях:

  • 1 ч. цемента;
  • 2-3 ч. песка;
  • 4 ч. гравия;
  • 0,5 ч. воды.

Изготовление рабочей смеси производится в следующей последовательности:

  • цемент;
  • песок;
  • вода;
  • щебень.

Для облегчения заливки приготовленного бетона в траншею, бетономешалка размещается возле опалубки. Процесс бетонирования обязательно сопровождается трамбовкой раствора, с помощью которой происходит удаление воздуха. Выравнивание верхней части фундамента осуществляется до полного схватывания бетона.

После заливки ленточного фундамента под гараж следует:

  • поддерживать оптимальный температурный режим;
  • оберегать конструкцию от ветра и жарких солнечных лучей.

В летнее время фундамент периодически смачивается водой, а в дождливые дни — прикрывается полиэтиленовой пленкой. Снятие опалубки и возведение стен гаража происходит только после полного застывания бетонного раствора.

Видео об устройстве фундамента под гараж:

https://youtube.com/watch?v=Mnm4ucNdHMo
