Фундамент под откатные ворота своими руками: как сделать длиной 4, 5, 6 метров, схема и видео

Технология для изготовления фундамента своими руками

После того как проведены все необходимые расчеты, надо выкопать яму в соответствии с определенными в результате расчетов размерами. Располагать каркас по длине надо как можно поближе к линии, по которой перемещаются откатные ворота. По ширине переднюю часть каркаса надо немного сместить от края проема. Что касается высоты, верхнюю часть каркаса надо заглублять на 10 см ниже, чем уровень поверхности земли. Сам каркас располагать надо строго в горизонтальной плоскости, надежно фиксировать: при заливке бетона своими руками его положение должно остаться неизменным.

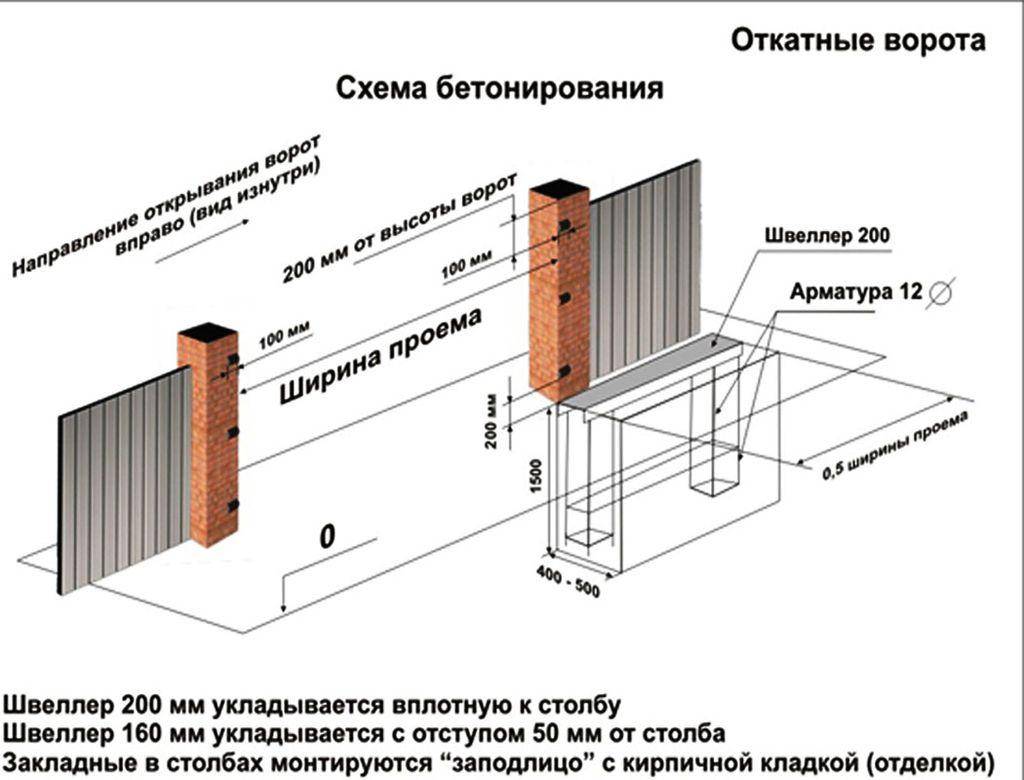

Схема бетонирования октатных ворот.

После того как зафиксирован каркас, яму надо залить бетонной смесью приблизительно на две трети высоты будущей конструкции. Чтобы набрать хорошую прочность, бетон должен немного отстояться, хотя бы пару дней. Теперь можно между выступающими частями каркаса из арматуры вставить три поперечных швеллера. Их надо выровнять по горизонтальной и вертикальной плоскостям и приварить к арматуре. После этого можно заливать и оставшуюся часть бетона. Выдерживать фундамент для откатных ворот надо от 12-ти дней в холод, 5 дней – в летнее время, так же и для распашных. По окончании работ получиться должно ровное основание из бетона, где три поперечных швеллера расположены ниже, чем уровень проезжей части, на 5-6 см.

На практике заливку фундамента для откатных ворот производят сразу с несущим швеллером, поскольку если не удастся изнутри заполнить его бетоном, ворота будут перемещаться по пустому швеллеру и греметь.

Осталось приварить швеллер привода и основной швеллер. На основание, состоящее из трех поперечных швеллеров, укладывают основной швеллер и располагают его на воображаемой линии движения откатных ворот. При выполнении работ своими руками надо учитывать толщину ворот с навешенной обшивкой, чтобы не помещать швеллер чересчур близко к забору, иначе откатные ворота не смогут правильно перемещаться или станут задевать столбы. После того как он выставлен и своими руками приварен к основанию, следует варка швеллера под привод в качестве продолжения к основному.

Вверху столба со стороны основания надо установить металлическую закладную. Если про нее забыть, неизбежно быстрое разрушение верхней части столба при установке скобы или в процессе эксплуатации конструкции. Закладную желательно связать и сварить с арматурой, наполняющей колонну или столб изнутри.

Ту часть фундамента для откатных ворот, которая осталась открытой, следует перекрыть керамической или тротуарной плиткой. Благодаря выполнению этой несложной операции основанию можно значительно продлить срок эксплуатации.

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

16 октября 2015

12 октября 2015

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

работы с фундаментом
Армирование
Защита
Инструменты
Монтаж
Отделка
Раствор
Расчет
Ремонт
Устройство

Виды фундамента
Ленточный
Свайный
Столбчатый
Плитный

Другое
О сайте
Вопросы эксперту
Редакция
Контакты

Работы с фундаментом
- Армирование фундамента
- Защита фундамента
- Инструменты для фундамента
- Монтаж фундамента
- Отделка фундамента
- Раствор для фундамента
- Расчет фундамента
- Ремонт фундамента
- Устройство фундамента
Виды фундамента
- Ленточный фундамент
- Свайный фундамент
- Столбчатый фундамент
- Плитный фундамент

Технология изготовления фундамента для откатных ворот

Заливка фундамента – важнейший этап возведения откатных ворот. Всю выполняемую работу можно условно разделить на следующие этапы:

Рассчитать габариты траншеи. Приблизительная ширина основы составляет 50 сантиметров. Глубину следует выбирать, отталкиваясь от уровня промерзания почвы. Обычно она находится в интервале от 150 до 250 сантиметров.
Выкопать траншею. Она должна соответствовать выбранным размерам. Затем на дно выкопанной ямы выкладывают подушку из песка и гравия высотой от 10 до 15 см.
Выполнить каркас из арматуры. Выполнить связку металлических штырей друг с другом можно с помощью специальной проволоки либо сварочного аппарата. Всю арматуру нужно прочно фиксировать. Изготовленный каркас следует расположить так, чтобы выступающая его часть находилась как минимум на 10 сантиметров ниже поверхности почвы. Сам фундамент должен быть на одном уровне с грунтом. Для проверки правильности расположения конструкции нужно воспользоваться строительным уровнем. Она должна обязательно находиться в горизонтальном положении.
Изготовить бетонный раствор. Потребуется приблизительно пять-шесть ведер песка и два ведра портландцемента. Для большей прочности в раствор добавляют щебенку. Количество щебенки и цемента должно быть одинаковым. Для получения качественной смести необходимо использовать портландцемент марки м500 и выше и щебень фракции от 30 до 40 мм. Не следует делать смесь очень густой.
Выполнить заливку бетоном. Это нужно сделать так, чтобы раствор закрыл минимум 2/3 арматуры. За счет этого сооружение будет прочным. При заливке фундамента нужно следить, чтобы не происходило смещение основания, выполненного из арматуры.
Установить швеллеры. Нужно зафиксировать эти элементы как по вертикали, так и по горизонтали. Далее, используя сварку, зафиксировать их на выступающих элементах арматуры. Затем нужно выполнить заливку бетонным раствором остальной части основы. Заливать фундамент для изготавливаемых откатных ворот требуется вместе со швеллером. В противном случае полотно будет греметь при перемещении по пустому швеллеру. Далее нужно выполнить фиксацию приводного и основного швеллера по направлению перемещения откатных ворот с помощью сварки. Их не следует размещать близко к забору

Важно учесть этот момент, иначе ворота будут постоянно задевать столбы.
Подождать, пока бетон затвердеет. Этот процесс займет семь-четырнадцать суток. Здесь все зависит от времени года и погоды

В соответствии со СНИП, основанию нужно дать выстояться как минимум 28 дней.

Здесь все зависит от времени года и погоды. В соответствии со СНИП, основанию нужно дать выстояться как минимум 28 дней.

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот.

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма. Монтаж автоматической системы отката ворот производится согласно планам.

Обустройство фундамента для откатных ворот

Для начала нужно выполнить план на листке, где будет спланирована траншея по необходимому для установки ворот размеру.

Для этого необходимо учитывать некоторые рекомендации.

При разработке траншеи нужно учитывать расстояние, которое отступается от границы проёма. Обычно расстояние равняется половине ширины ворот.
Ширина фундамента может быть подобрана индивидуально при установке ворот. Фактически эта часть размера не влияет на качество установки всего механизма. При конструкции ворот в 40 см, нужно чтобы ширина была на 10– 15 сантиметров больше, по обеим сторонам.
Глубина при установке откатных ворот не особенно влияет на качество всей конструкции.

Многие специалисты на этот счёт спорят, но всё-таки практика показывает, что глубина и уровень промерзания грунта не особенно влияет, поэтому обычно фундамент выкапывают не больше полуметра. Этого хватит, чтобы залить бетон на 40 см глубины.

Основные стадии подготовки закладного элемента

То есть арматура предварительно сваривается, закладывается и всё заливается целиком бетоном. Постепенно армирования фундамента проводить нельзя. Для проведения таких работ понадобится швеллер с высотой около 18– 20 см и уголки с таким же размером. Из этих компонентов сваривают каркас, а для армирования подбирают арматуру с сечением 12–15.

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Свежие записи Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.

Заливка фундамента

Изготовление бетонного раствора

Раствор , заливаемый в фундамент под откатные ворота, можно приобрести на заводе ЖБИ или изготовить непосредственно на строительной площадке, это не сложно, особенно если под руками есть бетономешалка.

Бетон изготавливают по следующей рецептуре:

4 мешка цемента;
0,5 кубических метра песка;
0,3 кубических метра щебня мелкой фракции или гравия.

Непосредственно перед заливкой П-образную конструкцию монтируют в уже подготовленный котлован. После того, как она установлена на место необходимо верхнюю полку выставить по горизонтали. Для этого и нужен строительный уровень, кстати, допустимо использовать лазерный прибор или ватерпас.. Неверный монтаж закладной детали приводит к тому, что створка будут закрываться или открываться с перебоями. После монтажа закладной можно приступать к заполнению ямы бетоном.

Бетон в заливают в несколько заходов, послойно. То есть заливают первый слой и утрамбовывают. Для этого применяют вибрационный трамбовщик, если его нет под руками, то для этой операции нужно использовать арматурные прутки. То есть арматуру погружают на максимально допустимую глубину и вытаскивают обратно. Таким образом, происходит удаление воздуха из залитого бетона и он постепенно уплотняется. После того, как один слой схватился, то можно заливать второй и так далее. При выполнении заливки необходимо отслеживать, что бы поверхность закладной детали оставалась чистой.

После того, как фундамент откатных ворот залит, начинается технологический перерыв, как минимум он должен продлиться от 2 до 5 суток. В зимнее время этот срок должен быть увеличен. Но на самом деле оптимальный срок, который во время которого бетонная смесь набирает полную прочность необходимо выдержать 28 – 30 суток.

Технология закладки основания для откатной конструкции

Устройство фундамента для ворот с передвижными полотнами своими руками — процесс, требующий значительных затрат сил и времени. Но если правильно сделать расчеты и придерживаться технологии выполнения работ, то можно собственноручно соорудить качественную и функциональную входную группу. Рассмотрим это на примере закладки каркасно-монолитного основания.

Разработка схемы

Работы начинают с определения размеров фундамента. Для этого необходимо знать такие показатели:

ширину проема;
габариты и вес ворот;
тип почвы.

Оптимальная ширина фундамента — от 0,5 до 0,7 м, глубина — 1,5-2,5 м (точный показатель зависит от промерзаемости почвы), длина основания составляет свыше ½ ширины проема. При этом необходимо сделать отступ с одной стороны входной конструкции для отката полотна. Все эти данные следует отобразить на схеме.

Внимание: чертеж со всеми размерами позволит сделать расчет материалов, необходимых для сооружения основания, правильно организовать работы по его возведению

Подготовительные работы

Подготовка к сооружению основания под сдвижную конструкцию включает ряд работ. Среди них выравнивание территории, ее зачистка от растительности, корней. Согласно составленной схеме копают траншею необходимых параметров. На ее дне формируют плотную гравийно-песчаную подушку.

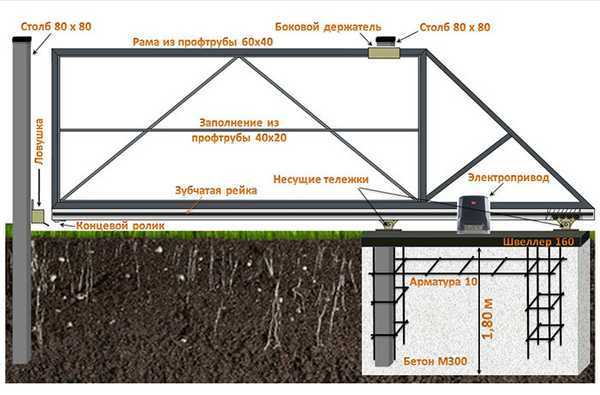

Изготовление металлического каркаса

Как сделать фундамент для откатных ворот крепким и надежным? Для этого его усиливают закладным элементом. Он представляет собой П-образный каркас, стойки которого сформированы из арматурных прутьев d12 и горизонтального швеллера, ширина которого составляет минимум 20 см. Его предназначение — равномерное распределение напряжения по всей конструкции.

Длина закладного элемента зависит от габаритов проема. По стандартам она должна составлять не менее ½ ширины ворот. Для откатной конструкции длиной 4 м сооружают металлический каркас длиной 2 м.

Закладной элемент укрепляют поперечным армированием, которое выполняют с шагом 0,3-0,4 м. Сборка каркаса осуществляется двумя способами:

при помощи сварки рамы из арматуры с последующим креплением швеллера;
путем приварки к металлической полосе уголков/прутьев.

Перевязка арматурных прутьев осуществляется при помощи стальной проволоки или сварки. Металлические штыри располагают так, чтобы их верхняя часть не выступала над поверхностью грунта. Горизонтальность монтажа закладного элемента обязательно следует проверять уровнем, иначе существует риск перекоса конструкции.

Заливка бетона

Для этого понадобится раствор. Готовится он из цемента и песка в соотношении 1:3. Повысить прочность конструкции можно, насыпать в раствор щебень. Как правильно залить фундамент?

Заливка траншеи бетоном проводится так, чтобы смесь покрыла не менее 2/3 высоты арматуры. Это поспособствует правильной установке ворот. Столбы для входной конструкции устанавливают заблаговременно. Технологически фундамент для ворот должен захватывать не только проем, но и консольные опоры. Бетонированию подлежит вся плоскость, которую будут занимать передвижные створки.

При этом необходимо избегать возможного перекоса каркаса. Поверхность под роликовым механизмом должна быть ровной и достаточно широкой для нормального функционирования конструкции.

На заметку: для получения качественного и надежного основания используется цемент марки не ниже М 500 и щебень фракционностью 30-40. Затвердевание фундамента длится около 2 недель, по нормам СНИП необходимо, чтобы он выстоялся на протяжении 28 дней.

Фундамент под ворота откатного типа соорудить несложно. Но при этом следует правильно сделать расчет конструкции и строго придерживаться технологии при ее возведении. Только в таком случае автоматическая система будет работать исправно, а откатные ворота будут функциональными и прослужат длительное время.

Как правильно выбрать сваи

При покупке свай многих владельцев участков отпугивает их высокая цена, но в деле строительства (да и не только) зачастую бывает так, что высокая цена соответствует высокому качеству, а вместе с ним и долгому сроку эксплуатации. Это именно тот случай.

Кроме того, приобретение окупится уже на самой начальной стадии, ведь установить сваю очень просто. При наличии соответствующих навыков это можно сделать даже самостоятельно. Создание же идеального бетонного покрытия – очень затратный процесс.

Дорогой товар требует при покупке внимательного выбора

Если же владелец участка планирует более крупные габариты, то и сваи выбрать стоит с большим диаметром. Например, для ширины подвижной части 6 метров соответствует свая уже 108 мм. Найти рекомендуемый размер иногда крайне сложно. В таком случае, берут в сторону увеличения диаметра, но не меньше, иначе столб не выдержат массы конструкции.

С длиной куда проще. Вне зависимости от габаритов ворот, рекомендуется брать сваи длиной два с половиной метра. Состав «железа», ориентируясь на отзывы покупателей, лучше всего оцинкованный или анодированный. Краску на голый металл подбирают по способности противостоять коррозии. Если сваи продаются уже окрашенные, вопрос сам собой отпадает.

Полезные советы

В процессе сооружения фундамента можно упустить из внимания некоторые важные моменты, которые помогут сделать основание прочным, а работу самих ворот безукоризненной.

Обратите внимание на следующие нюансы, чтобы избежать самых распространенных ошибок:

При расчете ширины основания надо учитывать вес ворот и прочность столбов, поскольку нагрузка всех элементов конструкции на фундамент может быть разной.
Арматуру для закладной необходимо обвязать вязальной проволокой или приварить, поскольку это позволит крепко зафиксировать конструкцию.
После установки закладного элемента заливать яму бетоном следует так, чтобы он полностью не покрыл закладные, это поможет в дальнейшем правильно установить ворота.
Столбы, которые будут служить опорой для всего сооружения, следует установить заблаговременно.
Заливать фундамент нужно не только под сами ворота, но и для опорных столбов.

При сооружении основания для откатных ворот обязательно нужно соблюдать все перечисленные выше правила и технологические этапы. Наверно сооруженный фундамент или неправильно установленный каркас закладного элемента не позволят автоматической системе работать правильно, спровоцируют процессы разрушения частей конструкции, ведь функцией основания для ворот является жесткая фиксация элементов крепления и восприятие направленных вертикально сил.

Подготовительные работы

Перед подготовительным этапом рекомендуется оценить место установки в целом. Если консольная конструкция ставится вместо старой для начала необходимо оценить состояние опорных элементов. Использовать старые опоры можно только в том случае если они выполнены из кирпичной кладки или железобетона сечением как минимум 20*20 или профильной металлической трубы 60*40 сантиметров

При этом очень важно сохранить вертикаль, а столбы имели очень хорошее основание. Если данные условия не соблюдены необходимо опоры устранить, выполнив возведение новых по всем правилам. Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента

Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра

Возле основного опорного элемента нужно освободить место для ямы под заложения фундамента. Он будет располагаться впритык к столбу, направляясь параллельно ограждению. Такой ленточный фундамент будет иметь размеры 50 см * 2 метра.

Рекомендуется устройство ворот выполнить также монтаж нового ограждения если состояние старого не совсем удовлетворительно или планируется его замена в ближайшем будущем. выполняя работы одновременно можно сразу выполнить некоторые работы, не повторяя их выполнение потом.

Если планируется при въезде возводить кирпичные опоры стоит сразу позаботиться о закладных элементах. В качестве закладных используется стальные пластины 100*100 мм и толщиной 5 мм. На один опорный столб необходимо использовать три пластины. Верхняя пластина должна располагаться на внутренней части впритык к самому краю. От верха нужно будет отступить 20 сантиметров, нижняя закладная располагается таким самым образом и от нулевой отметки также стоит отступить 20 сантиметров. Средняя закладная располагается строго по центру между верхней и нижней. К ним в последствии будет крепится часть консольных ворот.

Рекомендуется учитывать, что при сооружении шириной проезда принимают размер 4 метра. Производители фурнитуры чаще всего изготавливают комплектующие с учетом 4 метра. Выполняя все работы самостоятельно стоит приобрести готовые наборы фурнитуры.

На подготовительном этапе также стоит определится с тем какое полотно. От этого будет зависеть вес изделия, а также последующий выбор всех комплектующих. Также стоит перед тем как отправится за покупкой необходимых элементов сделать подробный чертеж со спецификацией. Работы подобного рода выполнить самостоятельно есть возможность у каждого, а можно воспользоваться готовыми решениями и найти их в интернете. Такая подробная схема позволит максимально точно просчитать количество необходимого материала, существенно сэкономив свой бюджет на отходах.

Установка элементов ворот

После того, как бетон застынет, а фундамент станет достаточно крепким, можно приступать к сборке остальных элементов откатных ворот: колонн, тележек, распорок, рельса, воротного листа и пр

Здесь важно учесть две вещи:

Во-первых, важно точно определить месторасположение двух опорных колонн. Это нужно для того, чтобы тележки были установлены параллельно с ними;
Во-вторых, следует точно просверлить отверстия в бетоне, в которые будут вставлены прикрепленные анкеры.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Общие рекомендации по заливке фундамента

Фундамент для откатных ворот своими руками должен быть точно размечен и спроектирован прежде, чем вы начнете рыть котлован для него. Поэтому сначала составьте план-схему, все замерьте, а потом уже можно приступать к земельным работам.

Вам следует определиться, на какую глубину промерзает грунт, так как копать будете, не доходя до этого уровня. На эту глубину и нужно уложить арматурный каркас. Затем заливается бетонный раствор, разводить его нужно согласно инструкции.

Заливка основы производится по той стороне, в которую идет откат ворот. Если механизм при открывании движется в левую сторону, то фундамент заливается именно там, а не наоборот.

По параметрам: глубина – не ниже промерзания грунта, ширина в районе 600 мм, а длина составляет примерно половину ширины воротного проема (+/- несколько сантиметров).

Если знать, как правильно залить ленточный фундамент под ворота, верно все рассчитать, то ворота не «уедут» со временем и фундамент прослужит долгие годы.

Фундамент для ворот своими руками потребует не только расчетов, но и инструментов и материалов для работы. Вам понадобится: аппарат для сварки, прутья арматуры, стандартные П-образные профили из металла (швеллеры), а также иные приспособления, необходимые для работы с землей, бетоном и металлом.

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот. Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм

Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов)

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется короной или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

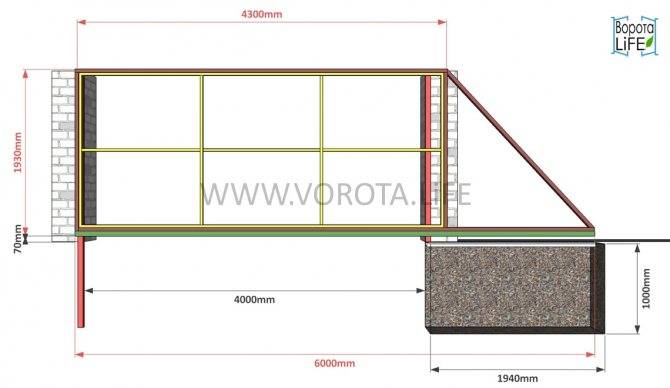

Рисуем схему и делаем чертеж

Перед тем как сделать разметку на месте оборудования опорной конструкции, составляют чертежи с привязкой к местности без нарушения норм СНиП, схемы ее усиления армированием, указывают точные размеры всех элементов.

Схема фундамента под обычные откатные ворота должна содержать следующие сведения:

длина и ширина траншеи, в соответствии с вышеприведенными рекомендациями;
место размещения опоры относительно створа ворот;
привязку к конструктивным элементам статичных и подвижных частей конструкции;
планируемый шаг размещения элементов армирования;
места критической нагрузки на основание;
особенности обустройства площадки для отвода грунтовых вод, дождевых стоков;
отверстия для сквозного трассирования коммуникаций и электрической проводки, при необходимости.

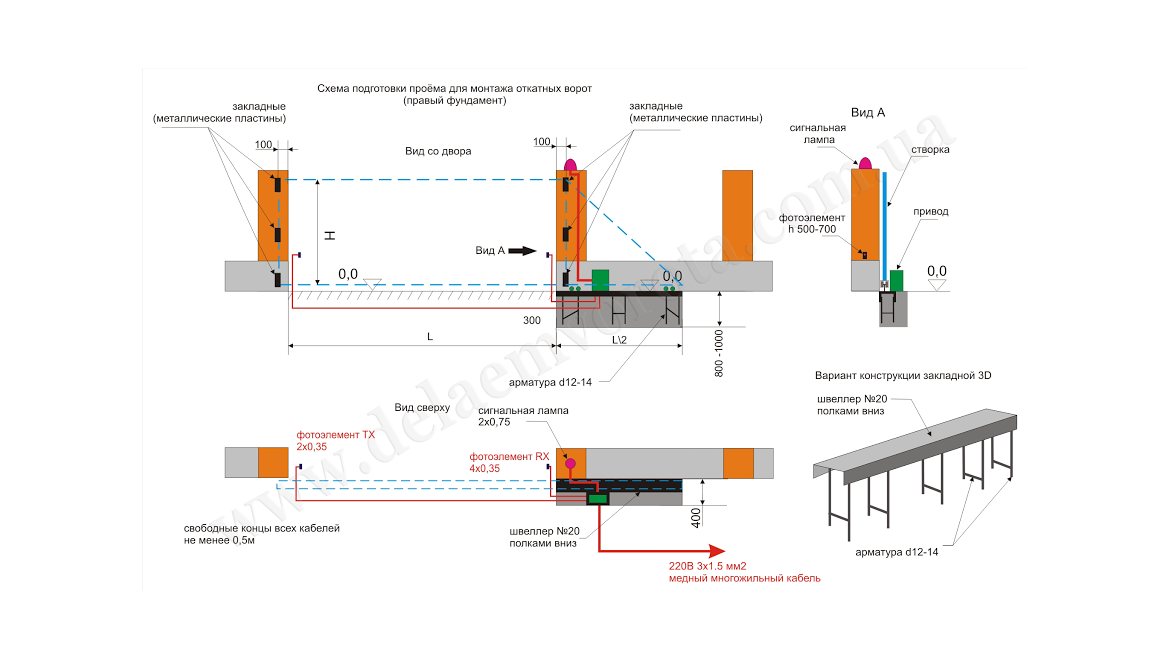

Схема размещения элементов и основные размеры составных деталей

Если владелец участка приобретает готовые откатные ворота, а установку планирует провести самостоятельно, то перед работой вполне обоснована просьба к производителю о предоставлении размеров и формы опорной бетонной конструкции, рекомендуемых им.

Схема заливки фундамента для рамы сдвижной системы и последовательность работ представлены на видео ниже.
