Возможные конструкции
Среди всех конструкций гаражных запоров можно выделить следующие:
- Вертикальные. Подходят для распашных створок. Своеобразный крюк-держатель, который фиксируется у основания ворот. Подобный засов очень непросто взломать.
- Горизонтальные. Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.
- Дополнительные запорные крепления. Крепятся на раме для ворот или полотне.
В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:
Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.
Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.
Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.
Какой замок выбрать
Выбор ЭМЗ обусловлен особенностями и условиями эксплуатации. Для калиток обычно выбирают только накладные замки, поскольку сама конструкция не допускает штатной установки врезных моделей. Как правило, выбор производят исходя из наличия домофона, СКУД или других дистанционных систем. Кроме того, учитывают сложность конструкции замка — это самый важный момент. Условия его работы будут самыми сложными, и чем проще будет конструкция, тем надежнее окажется замок.
Кроме этого, важным фактором выбора является цена замка. В продаже имеются разные модели, стоимость которых заметно отличается. Можно выбрать вариант подешевле или остановиться на более дорогом варианте. Есть модели, оснащенные кодовой или вызывной панелью, а также другими дополнительными опциями.
На заметку! Если опыта использования подобных замков нет, рекомендуется не выбирать сразу дорогие изделия — лучше ограничиться изделием средней ценовой категории. Общий функционал у всех замков одинаков, поэтому сразу бросаться к витринам с самыми дорогими моделями нецелесообразно.
KRF Fass steel
Дори-4
Atis lock SS CK
Atis Lock B
FZB AX071
VIRO V09 BS50мм
Основные виды ворот
Современные въездные ворота подразделяются на нескольких видов.
Самыми распространенными и востребованными из них на территории нашей страны являются 3 вида:
- распашные ворота;
- подъемные ворота;
- откатные ворота.
Если принято решение установить компактную и удобную откатную конструкцию такого плана, то наверняка и есть необходимость подобрать функциональный, а главное, надежный замок для качественных откатных ворот своими руками. Если въезд на территорию автоматически не закрывается, то качественный замок действительно необходим. Простое устройство такого плана предоставит возможность надежно закрыть створки ворот и. соответственно, обеспечит безопасность всех жителей дома/дачи/коттеджа/таунхауса. Установка серьезного замка навсегда избавить от необходимости приделывать ненадежные щеколды или же придумывать способы закрывать ворота какими-нибудь другими подручными средствами.
Как сделать вертушку?
Для изготовления вертушки своими руками вам не понадобится сварка, в этом ее плюс. Дрель, сверло, болт, полоса железа или профильная труба – вот и все, что нужно.
Схема запора типа вертушка
- Делаем отметку посередине и сверлим отверстие по диаметру болта.
- Такое же отверстие сверлим в одной из створок ворот.
- Если предполагается запирать засов на замок, на конце полосы сверлим еще одно отверстие и загибаем ушко для замка. Можно приварить его отдельно.
- Временно прикручиваем полосу на болт и размечаем положение скобок, куда приходит запор при повороте. Одна расположена открытой частью вверх, другая – вниз.
- В одной скобе предусматриваем отверстие для дужки замка. Можно просверлить его уже после сборки.
- После окончательной сборки желательно сделать головки болтов несъемными. Болгаркой спилите грани и прорези с внешней стороны ворот.
Фиксаторы-ловушки
Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.
Ловушка с пружиной
Перед началом работы подготовьте:
- профильную трубку размерами 5 на 3 см;
- металлическую пластину размерами 30 см в длину и 5 см в ширину;
- болты;
- пружина;
- кольцо.
Фиксатор создаётся в несколько действий:
- Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот. Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
- Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку. Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
- После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты. К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
- Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины. Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.
Ловушка без пружины
Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.
Порядок монтажа
Откатные ворота. Чертеж и схема откатных ворот.
Как выбрать электромагнитный замок
Технология монтажа врезного замка
Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.
Этапы врезки замка в дверь
После этого производят непосредственную установку замка в таком порядке:
- Корпус фиксируют во внутренней части, закрепляя болтами.
- Устанавливают цилиндр, регулируя глубину замочной скважины.
- Сердцевину плотно закрепляют при помощи шурупов и болтов.
- Крепят ручки, которые будут регулировать положение замочного язычка.
- В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.
Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.
Запор на калитку с секретом своими руками
Что понадобится для сооружения своими руками
Как изготовить замок собственными силами?
Запирающий элемент в данном случае – дугообразная металлическая деталь или навесной замок. Чтобы появилась возможность закрыть ворота, необходимо приварить к опорному столбу и материалу створки петли. В них как раз и будет устанавливаться навесной запирающий механизм.
Простое приспособление это крюк: надежно закрепленный на откатной створке.
В качестве альтернативы этому решению можно рассмотреть вариант поперечной задвижки. Для крепления в данном случае используется приваренный отрезок трубы небольшой длины, но можно предусмотреть в полотне подвижной створке отверстие. Задвижка располагается внутри трубы, а запирание ворот производится при условии сцепления данного элемента с опорным столбом.
Но есть и более простое решение – крюк, закрепленный на петле. Когда створка находится в закрытом положении, этот элемент накидывается на другую петлю, расположенную на опорной стойке.
Каждый из самодельных вариантов конструкций предусмотрен для запирания ворот с внутренней стороны.
Выбираем автоматику для откатных ворот
Откатные ворота – популярная защита въезда на частные, промышленные и общественные территории. Привод для таких ворот просто необходим, ведь тяжелую створку сложно двигать механически.
Конструкция откатных ворот подразумевает наличие места для отката полотна
Отвечая на вопрос “какой автоматический привод для откатных ворот лучше”, специалисты рекомендуют обратить внимание на следующие параметры:
- соответствие характеристик привода и веса створки ворот (зависимость веса и тягового усилия);
- климатические условия в регионе;
- вид концевого выключателя (электромагнитный и электромеханический);
Специалисты настаивают, что в условиях российских зим лучше использовать электромагнитный выключатель, так как на него не действуют минусовые температуры.
интенсивность эксплуатации (для личного, общего и промышленного использования).
Каждая характеристика влияет на качество и долговечность работы ворот. Так, например, тяговое усилие напрямую зависит от веса створки, рассмотрим на примере двигателей Алютех:
- для створок весом до 500 кг модель ROTEO RTО-500 с максимальным тяговым усилием в 500 Н (такой привод используется в частных домах и небольших предприятиях, где ширина ворот не превышает 3 метра);
- ROTEO RTО-1000 – модель с тяговым усилием в 700 Н для ворот весом до тонны (подходит для въездных конструкций на стоянках, складах и тд.)
- для полотна весом до 2 тонн предусмотрена модель ROTEO RTО-2000 (привод используется на промышленных объектах).
Российские производители автоматики (например, Алютех) выпускают автоматические приводы с учетом негативных погодных условий средней полосы России. В редукторы закладывается специальная арктическая смазка, которая не промерзает до температуры -30 и гарантирует бесперебойную работу техники даже в самые холодные ночи. В северных же областях производитель предлагает использовать дополнительный нагревательный элемент, который сохраняет мотор от морозов до -60 градусов.
Дополнительный нагревательный элемент обеспечит бесперебойную работу ворот даже за полярным кругом
Откатные ворота – тот вид защитной конструкции въездной группы, который предусматривает наличие автоматического привода. Полотно ворот, установленное на одной опорной балке, откатывается в сторону, то есть при механическом управлении весь вес створки оказывается в руках пользователя.
Откатные ворота можно открывать вручную в случае поломки или отключения электричества, но для этого понадобится физическое усилие.
Стоит отметить, что срок службы приводов составляет от 5 до 20 лет, если вам понадобилась замена оборудования, смело обращайтесь в Интбест.РФ, наши специалисты проведут осмотр объекта и вынесут свой вердикт по техническим возможностям.
Сборка каркаса створки
Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.
Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).
После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.
Фиксатор-запор
Работу по изготовлению фиксаторов-запоров можно разделить на шесть основных этапов:
• Первый этап — подготовка металлических труб длиной 150 мм и шириной 16 мм. Так как ворота обычно состоят из двух створок, понадобятся два комплекта.
• Второй этап — подбор металлических пластин, длина которых должна соответствовать размерам подготовленных труб. Ширина одной такой пластины должна быть равна примерно 100 мм. На этом же этапе пластину нужно присоединить к одному из концов трубы посредством обычной сварки.
• Третий этап — прикрепление пластин к полотну ворот. Способ прикрепления зависит от материала, из которого изготовлено полотно. Если поверхность створок деревянная, то в их нижней части нужно дрелью проделать отверстия и присоединить пластины болтами. А если створки обшиты металлом, то пластины следует просто приварить. Впрочем, в случае с металлическими воротами можно и вовсе обойтись без вспомогательных пластин. Трубы крепко могут присоединиться к таким створкам и без них.
• Четвертый этап — изготовление штыря длиной чуть более 20 см. Вообще его длина зависит от направляющей трубы и от положения самих ворот в тот момент, когда они открыты. Ведь нередко створки располагаются выше, чем подъезд, а основная функция этого штыря — опускаться в установленную в почве трубу длиной около 100 мм.
• Пятый этап — присоединение рычага к верхнему концу штыря. Этот элемент будет применяться как рукоятка. Впрочем, рукоятку можно изготовить и другим способом: достаточно тщательно нагреть штырь посредством газовой горелки и согнуть его край.
• Шестой этап — вбивание труб в почву. Сначала необходимо определить, в каком месте будут располагаться трубы. Для этого следует открыть ворота и отметить прямо под ними точку. Сюда как раз и будут устанавливаться трубы. Длина одной такой трубы должна быть равна примерно 35 см. Большую ее часть (минимум 30 см) нужно забить в почву, а оставшаяся часть, длина которой не должна превышать 5 см, будет торчать из-под земли. После открытия ворот, специальный штырь, который прикреплен к нижней части их створок, нужно опустить в эту трубу, и тогда они останутся в открытом положении до тех пор, пока хозяин не посчитает нужным их закрыть.
С помощью этого своеобразного шпингалета, способ создания которого был описан выше, можно фиксировать створки ворот не только в открытом, но и в закрытом состоянии. Это нехитрое приспособление может выполнять роль не только фиксатора, но и замка, защищающего от воров. Соответственно, в этом случае трубы для штырей-задвижек должны быть установлены на том месте участка, над которым створки располагаются, будучи закрытыми.
Если нет желания изготавливать запор для ворот своими руками, то его всегда можно купить, как готовый элемент любого диаметра и длины.
Как выбрать ручку для ворот
Для уличных дверей и калиток замок, скоба или ручка – это неотъемлемые составляющие общей композиции. Качественно и правильно подобранные дверные ручки всегда соответствуют общему стилю калитки, ворот или двери. Они добавляют завершающий штрих дизайну всего забора и создают ощущение гармонии. Такие изделия следует подбирать исключительно как дополнение к основному ансамблю.
Прекрасно смотрится кованая ручка на откатных или распашных воротах, которые украшают художественные металлические орнаменты. А для популярных калиток или ворот из профнастила, можно подобрать не только фигурные ручки, но и гладкие, сделанные из нержавейки. Часто ручки для калиток дополняются замками, с которыми они составляют общий, иногда автоматизированный механизм.
Пример оригинальной ручки для распашных ворот
Скоба и ручка на ворота должна подбираться с учетом типа ворот. Так, например, для откатных секционных ворот предпочтительны одни виды фурнитуры, а для распашных – другие. Осуществляя покупку, следует отдать предпочтение тому варианту, который будет наиболее удобен в эксплуатации в том или ином случае. Фурнитура должна быть приятна в применении, как летом, так и зимой.
Вопросы и ответы
Рассмотрим самые частые вопросы, возникающие у неподготовленных людей.
Какой механизм открывания лучше, обычный ключ или электронные виды (карта, брелок и т. п.)?
Обычный ключ надежен и проверен многими десятилетиями. Электронные варианты могут отказать вследствие действий злоумышленников — например, воздействии сильным электромагнитным полем. Механические устройства также не могут полностью исключить возможность нежелательных воздействий, но их устойчивость к повреждениям заметно выше.
Есть ли разница, левый или правый механизм?
Большинство моделей имеют универсальный тип установки — можно поставить как на левую, так и на правую калитку. Принципиальным условием может быть только размещение цифровой или вызывной панели, хотя и в этом отношении особых сложностей в использовании не будет, только некоторое неудобство.
Как быть, если калитка открывается наружу?
Для таких ситуаций требуются специализированные замки, рассчитанные на работу в подобных условиях. Кроме этого, есть модели с возможностью разворота язычка. Они могут использоваться на любых калитках.
Некоторые замки имеют возможность блокировки в открытом положении. Следует ли их предпочесть?
Блокировка в открытом положении важна, если есть опасность оказаться за забором без ключа. Подобные ситуации иногда случаются — человек вышел, доводчик закрыл калитку, и он не может войти обратно. Необходимость наличия блокировки каждый определяет для себя самостоятельно.
Замок какой фирмы следует предпочесть?
Назвать конкретного производителя или модель очень сложно. Сегодня все изготовители относятся к своей продукции очень внимательно и не допускают выпуска изделий с низким качеством. Поэтому, надо выбирать модель исходя из ее параметров и собственных возможностей.
Электромагнитный замок на калитку
Как можно украсить забор?
Почтовый ящик для забора
Калитка для забора из профнастила
Какие замки можно устанавливать на калитки из профнастила
Колпаки на столбы забора

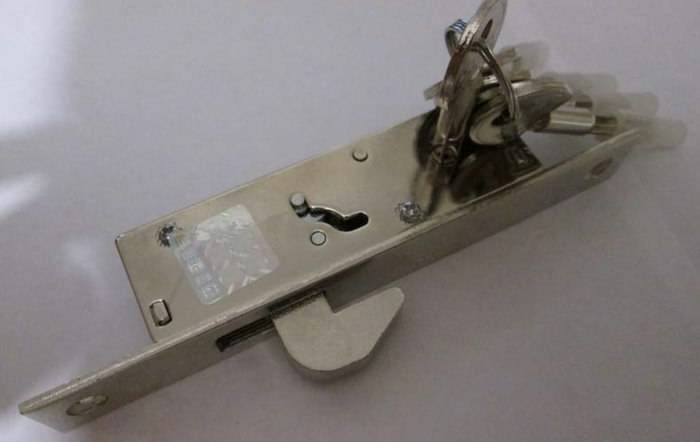

Разновидности замков для откатных ворот
Неизменной частью всех замковых приспособлений является крючкообразная защелка, которая в закрытом состоянии удерживает ворота в закрытом положении.
Поэтому обычный замок, имеющий выдвигающиеся засовы, для установки на откатных воротах непригоден. Все запирающие устройства можно подразделить на несколько категорий:
По способу срабатывания
- Автоматическое запирание замка. При установке отъезжающей створки в закрытое положение происходит защелкивание крючкообразного механизма. Таким способом запирается большинство современных замков.
- Ручное запирание замка. В этом случае запорное устройство закрывается вручную, изнутри. Снаружи открыть такой запор невозможно.
По конструкции
- Обычный механический замок. Он может открываться ключом как с внутренней стороны ворот, так и с обеих сторон. Впрочем, можно спрятать наружную планку в материале ворот, чтобы исключить открывание створки с улицы.
- Электромеханический запор. Управление им может производиться как ключом, так и дистанционно. Например, с пульта или с домофона.
- Кодовый замок. Такой механизм удобен тем, что для управления им не нужен ключ. Достаточно знать код, который выставляется владельцем ворот.
- Цилиндровый замок. Его особенностью является наличие одного или нескольких цилиндров, благодаря использованию которых удается избежать открытия замка мошенниками, практикующими подбор ключей. Они открываются специальными плоскими ключами, которые практически невозможно подделать. Чем больше цилиндров будет содержать такой замок, тем он будет надежнее.
- Приваренный к воротной конструкции самодельный запор. Это приспособление, которое может иметь самую различную конструкцию. В закрытое состояние переводится в тот момент, когда подвижная створка находится в запертом положении. Обычно монтируется своими руками.
По способу установки
Врезной замок для откатных ворот. Он может быть врезан как в материал ворот, так и в опорную стойку. Он легко встраивается в профильную трубу, которая является основой каркаса
В процессе установки нужно обращать внимание на положение крючка и опорной планки. Крепить опорную планку нужно с таким расчетом, чтобы крючкообразный ригель полностью обеспечивал запирание ворот
Накладной замок. Его установка ничем не отличается от установки замка на любой другой тип ворот. Отличительной особенностью является лишь конструкция самого замка, которая должна иметь запорный крюк.
При выборе замка отдавайте предпочтение механизмам, изготовленным из нержавеющей стали. Это касается и корпуса, и внутренностей устройства. Для кодового замка нелишним будет наличие защитного кожуха, предохраняющего механизм от влаги и загрязнений.
Требования к замку для ворот
Можно выделить несколько особенностей, которые должны быть реализованы в конструкции выбранного запирающего механизма:
- Высокая степень надежности, что позволит исключить вероятность силового воздействия;
- Подходящий материал, обеспечивающий эффективную эксплуатацию: замок для откатных ворот должен быть выполнен из морозоустойчивого, а также нержавеющего материала;
- Легкость в управлении;
Электромеханический, электромагнитный механизмы распашных или откатных ворот должны иметь выделенный источник питания, чтобы замок был постоянно подключен к сети.
Дополнительно к этому конструкция запирающего механизма должна быть прочной, так как на створку ворот регулярно воздействует ветровая нагрузка.
Автоматика от разных производителей
Возможные конструкции
Среди всех конструкций гаражных запоров можно выделить следующие:
- Вертикальные. Подходят для распашных створок. Своеобразный крюк-держатель, который фиксируется у основания ворот. Подобный засов очень непросто взломать.
- Горизонтальные. Наиболее популярный фиксатор. Устанавливается вверху, в центре или внизу распашных ворот.
- Дополнительные запорные крепления. Крепятся на раме для ворот или полотне.
В свою очередь, для большей ясности можем разделить все конструкции на определённые виды:
Поворотный механизм представляет собой вертикальную трубчатую стойку, которая укрепляется благодаря четырём опорным осям и рычагу в центре. Конструкцию легко складывать.
Ригельный запор – достаточно прочный и долговечный. На нём нарезана резьба, через которую проходит ключ с такими де насечками. Планка засова удерживается пружиной.
Сдвижной замок состоит из двух планок с кольцами. При перемещении одной по другой и совмещении колец изнутри вставляется замок для фиксации.
Обслуживание
Любой замок, запор или засов требует постоянного ухода, смазки, доводки и предохранения от осадков.
Контейнерный тип
Врезной запор для ворот хорош в прочных конструкциях частного дома или приусадебного участка значительной территории. Накладной – идеальный вариант для массивных гаражных, складских или контейнерных ворот, где сделать отверстие проблематично. Навесной, оставляемый на зиму, необходимо не только смазать, но и укутать перед отъездом. Остальные нюансы зависят от типа выбранного устройства.
Монтаж основных видов замков
Установка замка зависит от его вида. Самым простым в монтаже является навесной замок, а самым трудным считается установка электромеханического замка.
Монтаж навесного замка
Для установки замка потребуются:
- замок;
- металлические проушины;
- саморезы;
- шуруповерт.
Схема монтажа:
- На первом этапе требуется определить, на какой высоте запорное устройство будет установлено. Рекомендуется производить монтаж замка на уровне пояса человека.
- На створки ворот или место стыка калитки и забора устанавливаются две проушины, толщина которых не должна превышать дужку замка. Монтаж проушин осуществляется при помощи саморезов и шуруповерта.
Проушины устанавливаются на месте стыка
- Навешивается замок.
Готовая работа
Для защиты замка от попадания влаги дополнительно можно установить короб, закрывающий устройство.
Установка врезного замка
Чтобы установить врезной замок потребуется:
- дрель;
- шуруповерт;
- маркер для нанесения разметки;
- замок.
Установка производится по схеме:
- выбирается и размечается место для замка;
- в одной створке выпиливается ниша под устройство, размеры которой должны быть на 1мм больше, чем размеры самого механизма;
- в местах крепления замка проделываются отверстия под саморезы или шурупы, которые находятся в комплекте с устройством;
- внимательно размечается и выпиливается ниша под выдвижение запора; для разметки предварительно (не закручивая) устанавливается внутренняя часть замка;
- устанавливается и крепится замок с обеих сторон ворот;
- устанавливается металлическая накладка и закрывающая ручка.
Схема установки врезного изделия
Монтаж электромеханического замка
Электромеханический замок монтируется так же, как врезной. Отличительными чертами являются:
- проведение провода питания до ворот или калитки; следует помнить, что кабель должен быть надежно изолирован;
- к замку подключаются все необходимые механизмы, например блок управления или монитор;
Подключение дополнительных устройств для замка
- устанавливается устройство для ввода кода или считывания чип-карт, являющихся своеобразными ключами;
- производится полная проверка работоспособности.
О выборе замка следует задуматься на стадии разработки проекта ворот и калиток. Для каждого вида ворот рекомендуется использовать отдельные виды замков. Стоит помнить, что наиболее надежными являются все же врезные устройства.
Помимо выбора замка, вам также могут быть интересны правила подбора и монтажа фурнитуры для ворот, представленные в нашей следующей статье.
Критерии выбора
Замок, устанавливаемый на калитку, будет подвергаться перепадам температур, сырости, поэтому он должен:
- Быть изготовлен из металла, устойчивого к коррозии.
- Иметь максимально закрытую конструкцию. Внутрь механизма не должны попадать пыль, осадки.
- Быть компактным. Крупный замок не подходит для калитки из профнастила, поскольку для возведения забора из тонкого металла используют профильные трубы небольшого диаметра, установить на них массивное устройство сложно.
Даже самый качественный дорогой замок при попадании внутрь механизма влаги при отрицательных температурах может промерзнуть. Чтобы не возникало трудностей с проникновением на участок, рекомендуется выбирать устройства, которые можно отпереть изнутри без ключа.

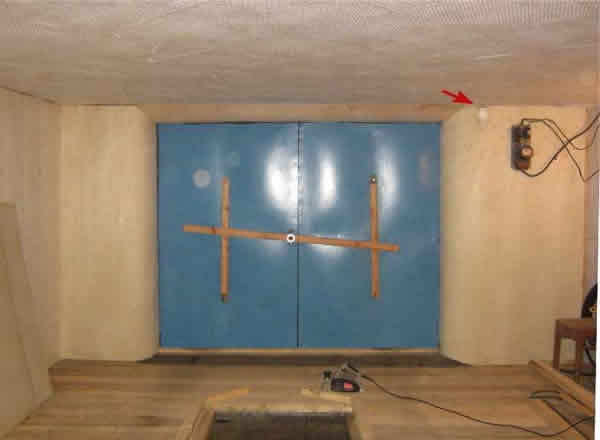

Простой запор «вертушка»
Вертушки запоры на гаражные ворота своими руками можно сделать быстро и просто. Для этого понадобятся деревянные бруски 50 мм и металлическая полоса.
Удобные и надежные запоры типа вертушки прекрасно подходят для распашных ворот, но в продаже их нет – невыгодно их делать производителям.
Принцип работы такого запора простейший – по центру закрепляется сквозным болтом перекладина, которая передвигается по брускам клиновидной формы. Когда ворота закрыты, то створки плотно прилегают друг к другу, упираясь в дверной блок.
Такой тип механизма закрывает надежно распашные ворота, даже без дополнительных засовов. Снаружи вскрыть невозможно, а изнутри открывается «легким движением руки».
Как сделать вертушку запор для гаражных ворот:
- сверху крепим металлическую защелку, которая будет крутиться на саморезе (диаметр 8-10), шляпка шестигранная. Верхняя защелка нужна для увеличения жесткости и предотвращения деформации и перекручивания створок, к тому же это дополнительный упор;
- размер самой планки вертушки 4,5 х 10 х 200 см. Это может быть стальная полоса или деревянный брусок, толщина не меньше 5 мм. Длину выбираем в зависимости от ширины створок, обычно длина должна составлять две трети ширины ворот;
- по центру изнутри к левой створке ворот гаража вертушку закрепляем сквозным болтом (диаметр 10 -12 мм). Отступ от края створки – 6 – 10 см;
- чтобы болт легко проворачивался, на него одеваем две шайбы;
- на полотно ворот, на двух створках делаем паз фиксатор из швеллера, в котором будет крепиться планка при повороте. Лучше стачать швеллер клином, чтобы планка легко попадала в паз;
- к правой створке с внешней стороны крепим рейку упор, которая должна выступать за створку на 10 – 20 мм.
Болты снаружи нужно сточить, чтобы их нельзя было открутить. Такие запоры на гаражные ворота плотно держат створки при любом сильном ветре и снаружи их открыть невозможно.
Механические варианты для раздвижных ворот
Непосредственно для откатных ворот (без установленной автоматики) лучше всего подойдет простой и недорогой кодовый механизм.
Установить даже своими руками такого типа замок совершенно нетрудно, пользуясь инструкцией, поставляемой в комплекте. У этой конструкции есть немало преимуществ:
- прочный корпус из особого алюминиевого сплава;
- механизм из нержавейки;
- полная автономность.
Все разновидности имеют две панели для ввода цифр. Коды по желанию можно установить 4- или 6-значные. Нетрудно их и изменить, более того, некоторые изделия имеют очень полезную функцию возврата к заводским настройкам, что при необходимости позволит хозяину открыть ворота, даже забыв цифровую комбинацию.
Благодаря тому, что механизм изготовлен из нержавеющей стали – ему не страшна влага. От пыли его защищают специальные крышки.
Ригельные цилиндровые замки
Современные замки, снабженные двойными цилиндрами очень удобны в тех случаях, когда в доме проживает много людей. Его корпус обычно изготавливается из прочного алюминия, а начинка из нержавейки. Вся конструкция в целом отличается надежностью и крепостью.
Несомненным достоинством специалисты называют и простоту монтажа – для его установки потребуется проделать всего три отверстия и смонтировать две основные детали.
2 этап – расчет откатных ворот из профнастила
Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:
Вес ворот
Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.
Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.
Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.
Длина консоли (направляющей рельсы или балки)
Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.
Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.
Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.
Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.
Влияние веса откатных ворот на параметры направляющей рельсы (консоли)
| Масса створки ворот, кг. | Сечение направляющей рельсы, мм. | Толщина стали, мм. |
|---|---|---|
| До 300 | 60х70 | 3,5 |
| 300-700 | 85х95 | 5 |
| 800 и более | 170х180 | 12 |
Сечение балки (рельсы) для откатных ворот
Фурнитура
Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.
Автоматика
Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.
Влияние веса откатных ворот на параметры электропривода (мощность)
| Масса створки ворот, кг. | Мощность электропривода, Ватт |
|---|---|
| До 300 | 250 |
| 300-700 | 350 |
| 800 и более | 500 |
Замок для откатных ворот
Для конструкций без автоматики можно выбрать один из нижеприведенных типов замков:
- механический;
- кодовый;
- обычный (колодка);
- цилиндровый;
- ригельный врезной замок.
В комплект каждого изделия обязательно входит все необходимое для его установки и эксплуатации. Большинства механизмов поставляются с:
- ключами (3 или 5 штук);
- накладками на личинку;
- приемной планкой.
Для калитки же вполне сгодится любой другой замок – здесь важно только убедиться, что он подходит для эксплуатации на открытом воздухе. Чтобы надежно защитить ворота от механического вмешательства, следует предусмотреть возможность монтажа запирающего механизма еще на этапе проектирования
Специалисты рекомендуют выбирать замки в первую очередь врезные – они самые надежные, хотя и относительно дорогие
Чтобы надежно защитить ворота от механического вмешательства, следует предусмотреть возможность монтажа запирающего механизма еще на этапе проектирования. Специалисты рекомендуют выбирать замки в первую очередь врезные – они самые надежные, хотя и относительно дорогие.
Замки-крюки
Запирающие устройства с крючком подходят и для ворот с автоматическим управлением и для тех, где его нет. Фактически такой замок представляет собой стандартный механизм, язычок которого имеет характерный изгиб мешающий открыть именно откатные ворота. Как и все другие изделия такого типа, замок с крюком производится из надежных материалов.
Дополнительную защиту от взлома обеспечивают:
- крепкая передняя планка;
- ночной крюк, позволяющий запереть ворота изнутри;
- дневной ригель дающий возможность использовать ключи.
Также подобные конструкции не имеют с наружной стороны никаких ручек, что серьезно усложняет ворам задачу проникновения на участок.
Размеры цилиндров могут (в зависимости от производителя) отличаться. Как правило, их диаметр составляет от 46 до 80 миллиметров.
