Фундамент под забор с кирпичными столбами: как сделать ленточный своими руками

Инструменты и материалы для работы

Ленту под ограждение можно соорудить своими руками. Для этого следует подготовить набор инструментов и закупить необходимые материалы.

Материалы:

кирпич;
щебень;
песок;
цемент;
пластификаторы и добавки для бетона (если требуются);
проволока;
арматура;
доска с брусом для опалубки;
гвозди/саморезы.

Инструменты:

лопата;
несколько ведер;
уровень;
шнур;
маркер;
молоток/шуруповерт;
пила;
строительный вибратор;
бетономешалка;
болгарка для резки арматуры;
кусачки;
крючок для вязки арматуры.

Перечисленный комплект предполагает самостоятельное приготовление бетонного раствора. Для этого требуется цемент марки М300-М450, песок должен быть чистым, без примесей, желательно речной, среднего размера щебень. Бетонную смесь следует разводить водопроводной водой.

Пропорции бетона зависят от желаемой марки:

Все составляющие тщательно смешиваются в бетономешалке, а потом смесь доводится до нужной консистенции с помощью добавления воды.

Бетон можно заказать в готовом виде. В этом случае нужно указать марку материала. Для забора подойдет бетон марки М100-М250. Чем массивнее ограждение и слабее грунт, тем более высокую марку стоит использовать.

Кирпич для кладки должен обладать высокой гидростойкостью. Используется облицовочный кирпич или силикатный. Первый вариант дороже стоит, но обеспечивает сооружению привлекательный дизайн. Силикатный материал смотрится проще, но обходится дешевле.

Задачи фундамента

Столбы, выполненные из кирпича, имеют большой вес и обычно достаточно высокий размер, что создает риск просадки и наклона такой кирпичной колонны, приводящие к повреждению и разрушению конструкции. Особенно опасны такие деформации при подвижных грунтах, ветреном климате. Они заметно проявляются весной после оттаивания промерзшей почвы.

Фундамент под забор из кирпича предназначен для надежного удержания кирпичного столба при воздействии любых внешних факторов. Он решает следующие задачи:

Воспринимает все негативные воздействия почвы:

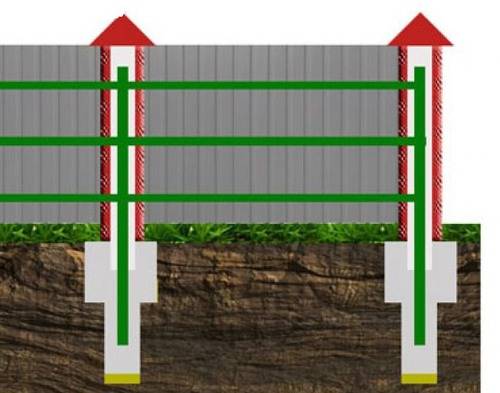

Схема забора с кирпичными столбами на фундаменте.

Перераспределяет и воспринимает нагрузки от веса забора и природных факторов.
Снижает центр тяжести, повышая устойчивость конструкции.
Закрепляет столб от сдвигов и других перемещений.
Защищает цокольную часть кладки от влаги.

Исходя из выполняемых задач, можно выделить следующие требования, предъявляемые к фундаменту:

прочность, стойкость к воде и агрессивным компонентам почвы;
стойкость к климатическим и погодным факторам;
морозостойкость;
технологичность;
долговечность.

При возведении фундамента, для выбора его конструкции и размеров необходимо учитывать следующие факторы:

вес и конструкция забора и столба;
высота столба;
свойства почвы;
глубина промерзания грунта;
особенности климата (ветровые особенности, количество осадков, мороз и т.д.);
профиль ландшафта.

Ямка под столбики для забора

Отверстия для столбов должны быть правильной глубины. Это минимум 600 мм (2 фута), и в большинстве случаев глубина отверстия будет больше. Более длинные или усиленные стойки следует использовать на участках, подверженных воздействию ветра или мягких грунтов.

Глубина ямы для столба — не единственная проблема при рытье ямы, но ширина и стороны также соответствуют рекомендациям. Убедитесь, что отверстие не является большим кратером, а квадратным или круглым с прямыми сторонами.
Если вы устанавливаете забор самостоятельно, важны правильные инструменты для работы, которые значительно облегчают задачу. Ямка, созданная для столба забора, будет намного лучше, если использовать шувхолер и лопату для ограды, а не традиционную лопату.
Когда отверстие имеет правильную глубину, а столб — правильной высоты, вы готовы закрепить столб. Помните, не экономьте на бетоне. При использовании балласта и цемента убедитесь, что вы используете достаточно (60 кг на столб для панельного забора высотой 1,8 м — хорошая рекомендация), убедитесь, что смесь правильная, или подумайте об использовании предварительно смешанного продукта, обычно известного как Postcrete.
Postcrete гарантирует правильную прочность смеси и снижает трудозатраты, поскольку перемешивание не требуется, просто добавьте воду в отверстие, а затем добавьте смесь Postcrete. Он также быстро схватывается прибл. 5 минут.

Не забудьте добавить минимум 50 мм (2 дюйма) гравия на дно подготовленной ямы, чтобы облегчить дренаж, поскольку это помогает предотвратить гниение столбика. Это также поможет получить стойку на правильной высоте при установке.

Наконец, необходимо использовать полностью обработанную под давлением древесину. Уточните у поставщика, предоставляется ли на забор гарантия или срок службы.

Долгосрочные и надежные гарантии обычно показывают, что деревянные материалы и столбы забора перед обработкой были высушены в печи. Влажную древесину или древесину с высоким содержанием влаги невозможно успешно пропитать, если сначала не правильно высушить, и на эти продукты не распространяется долгосрочная гарантия.

Выбор фундаментного основания

Забор с кирпичными столбами отличается от традиционных конструкций большей массой, локализованной нагрузкой на грунт. От веса грунт в точках расположения опорных колонн будет проседать быстрее, чем между ними. Поэтому, с целью исключения деформации ограждающей конструкции необходимо правильно подготовить основание. Решением в таком случае будет устройство того или иного забора с фундаментом.

Начать проектирование следует с вычислений нагрузки на грунт. Он должен выдержать оказываемое давление. Например, на установку двух сопор может понадобиться 0,7 куб.м кирпича и 0,3 куб.м бетонного раствора. Итоговая масса конструкций составит порядка 1700 кг. В этом случае потребуется возвести монолитную ленту либо комбинированный фундамент. Если пролет будет обшит легкими материалами, то можно ограничиться бетонированием колонн.

Легкое ограждение с пролетами из штакетника Источник mir-klinkera.com

Нагрузка на грунт оказывается как от опорных столбов, так от пролетов. Конструктивно они могут быть представлены в следующих вариантах:

штакетник с деревянными или пластиковыми разряженными планками;
глухой из досок либо листовых материалов, которые монтируются без зазоров (встык или внахлест);
плетеный из пластичных деревянных либо полимерных деталей, которые характеризуются малым весом;
секционный может быть представлен как из легкой сетки рабица или профнастила, так из бетонных панелей;
кованый отличается весом и стоимостью, но это оправдывается долговечностью и красотой.

Далее нужно рассмотреть природу грунта и возможные варианты фундаментных основ:

Песчаный или торфяной. Здесь оптимальной протянуть ленточный монолит с поперечным сечением 250*400 мм. Бетон применяется марки М200.
Глинистый. Здесь можно устроить ленту или добавить к ней столбчатый вариант. Для первой размеры увеличиваются до 250*500 мм, глубина посадочного места под опоры составляет 1,5 метра. Бетонный раствор остается тот же.
Супесь. В этом случае чаще устраивают забор с ленточным фундаментом шириной 250 мм, высотой 500 мм.

Ленточный тип фундамента под ограждения Источник siteapi.org Заглублять фундамент нужно с учетом уровня промерзания почвы. Нужно погружать колонны ниже этого показателя (минимум на 400 мм), чтобы исключить деформацию подосновы при сезонных изменениях поведения грунта. Для ориентира можно воспользоваться таблицами с данными по регионам и областям. Другой вариант – выяснить у соседей глубину заложения ленточного фундамента под дом.

Ширина выбирается в соответствии с размерами опорных элементов забора и пролета. С каждой стороны нужно сформировать выступ в пределах 25-50 мм. Форма в поперечном сечении выбирается в соответствии с выбранным способом декоративной отделки.

В таблице приведена обзорная информация о всех допустимых решениях, которые актуальны для заборов с кирпичными столбами.

Тип основания	Достоинства	Недостатки
Ленточный	Образуется надежная связка между опорными точками, создается равномерная нагрузка на почву. Лента для забора долговечна и обладает высокой механической устойчивостью.	Высокая итоговая сумма по расходной и трудовой смете. Для легких ограждений это неоправданные затраты. Если допустить просчеты, то придется выполнить демонтаж и заменить полностью неисправный участок.
Бутовый	Отличается такой тип фундамента бюджетностью и декоративной привлекательностью. Здесь большую часть основания (до 85 %) занимают крупные камни, конструкцию не нужно дополнительно отделывать. Часто мастера также отказываются от опалубки.	Монтаж кажется простым, но требует наличия опыта. Доверять начинающим мастерам такой фундамент не стоит.
Свайный	Создает хорошую устойчивость забору. Актуален для местности с рыхлыми и мягкими верхними слоями почвы. Просто монтируются путем вкручивания. Работы проводятся в любое время года, не требуется подготовка грунта и копание траншей с лунками.	Применение ограничено двумя факторами: массивные и тяжелые ограждения, скалистый и каменистый грунт. Но первое можно решить увеличение глубины погружения свай от 100 см. Также здесь нужно использовать заготовки с литым оцинкованным наконечником.
Столбчатый	Оптимальный вариант для стабильного грунта и ограждений с легкими пролетами.	Для забора с тяжелыми пролетами требуется усиление ленточной связкой или ростверком из металлопроката.

Самым практичным считается комбинированный вариант, в котором железобетонная лента для забора соединяется с аналогичным столбчатым фундаментом. Он подходит как для легких, так для тяжелых и парусных пролетов. Однако здесь смета по расходным материалам самая дорогая из-за сплошного армирования и максимальной кубатуры бетонного раствора.

Способы установки столбов в грунт

Забивка. С помощью бура в земле бурится скважина меньше диаметра столба. Опору забивают кувалдой, не забывая проверять вертикальность столба уровнем. Способ самый простой, но подходит только для плотной почвы и легких оград с минимальной парусностью. Для песчаных, песчано-глинистых, супесчаных почв такой способ непригоден, а асбоцементные трубы и вовсе не рекомендуется забивать.
Ввинчивание. В качестве опорных столбов используются винтовые сваи, которые вкручиваются в почву благодаря лопастям в нижней части столба. Такие опоры можно устанавливать в любое время года.
Полное и частичное бетонирование. Если почва неплотная, столб, погруженный в землю, заливается цементом, полностью или наполовину. Отверстие должно быть на 10–15 см больше заборного столба. При частичном бетонировании столб нужно дополнительно забить в лунку и залить бетоном. При полном бетонировании насыпается подушка из гравия, устанавливается столб, и лунка заполняется цементным составом со щебнем. Бетонирование столбов — достаточно надежный способ, однако, на пучинистых почвах и после морозной зимы столбы может вытолкнуть сила замерзшей воды.
Забутовка. Вокруг заглубленного столба насыпается щебень и плотно трамбуется. Этот способ неплохо себя показывает даже на пучинистых грунтах.

Схема с размерами для забутовки заборного столба

Гравий вокруг опоры играет роль дренажа, и замерзшая вода не оказывает на столб никакого влияния.

Фундамент для заборных столбов. При тяжелых заборах и опорных столбах, например, из камня, кирпича или бетона требуется более основательная конструкция, которая надежно свяжет столбы и пролеты изгороди.

Ленточное монолитное основание

Один из наиболее распространенных вариантов фундамента для кирпичной ограды – основание в виде монолитной ленты из бетона. Такой фундамент помещен на небольшую глубину (0,1-0,3 м), что упрощает сооружение. Соорудить ленту можно сравнительно быстро, поскольку объем земляных работ относительно невелик.

Параметры ленточного фундамента (его еще обозначают аббревиатурой МЗЛ – мелкозаглубленное ленточное основание) определяются характеристиками будущей ограды. Глубина, на которую необходимо заливать бетон, зависит от высоты забора:

Для оград, чья высота не превышает метр, достаточно заглубить фундамент в почву на 10 см.
Для более высоких оград глубина основания – от 20 см до 30 см.

Ширина ленты определяется по параметрам опорного столба. Лента должна быть на 2-6см шире самого широкого элемента забора. Минимальная ширина – от 40 до 60 см.

Какой фундамент может быть использован при установке забора с кирпичными столбами

Для таких целей рекомендуют использование следующих видов фундаментов:

Ленточный;
Столбчатый;
Ленточно-столбчатый;
Каменный.

Рассмотрим каждый из них более подробно.

Ленточный вид фундамента

Такой вариант привлекателен тем, что он подойдет при формировании любого типа забора, а ширина его напрямую зависит от ширины секций

При заливке такого основания важно делать это за один заход. Предварительно в траншеи укладывается армировочный каркас

При установке ограждения достаточно глубины траншеи около 50 см. В результате заливки получается сплошная лента, выполненная из бетона, протянутая по всему периметру забора. Прочность забора, его устойчивость к нагрузкам, морозу и прочим негативным факторам напрямую зависит от того, насколько правильно соблюдался техпроцесс его заливки.

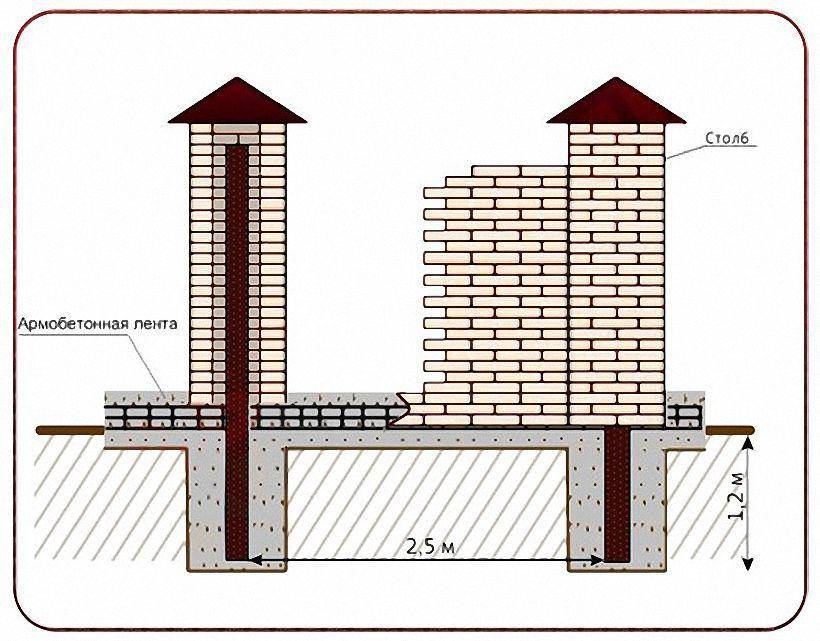

Эскиз ленточного варианта (размеры указаны ориентировочно)

Столбчатый фундамент

Такой вариант подходит не во всех случаях, а только тогда, когда монтаж забора осуществляется на устойчивых грунтах. В отличие от предыдущего варианта заливка тут осуществляется не по всему периметру, а непосредственно под столбы. Отверстия бурятся на глубину промерзания грунта, а затем в них вставляются бетонные трубы, которые выступают в качестве основы под столбы. В эти трубы вставляется затем арматура, которая заливается раствором бетона. Такое основание не обладает такой высокой прочностью, как ленточное. Поэтому желательно его использование только в том случае, если планируется установка легких секций забора, например, из профнастила или сетки.

Эскиз столбчатого фундамента

Ленточно-столбчатый вариант фундамента

Этот вариант представляет собой комбинацию ленточного и столбчатого основания. По всей длине он неоднороден: под столбами немного шире. Укладка арматуры осуществляется не только в месте формирования столбов, но и по всему периметру. Такой вид фундамента отлично подойдет при установке забора на подвижных грунтах. Подобное основание обладает очень высокой прочностью. Поэтому его использование допустимо и при установке тяжелых секций, выполненных, например, из кирпича.

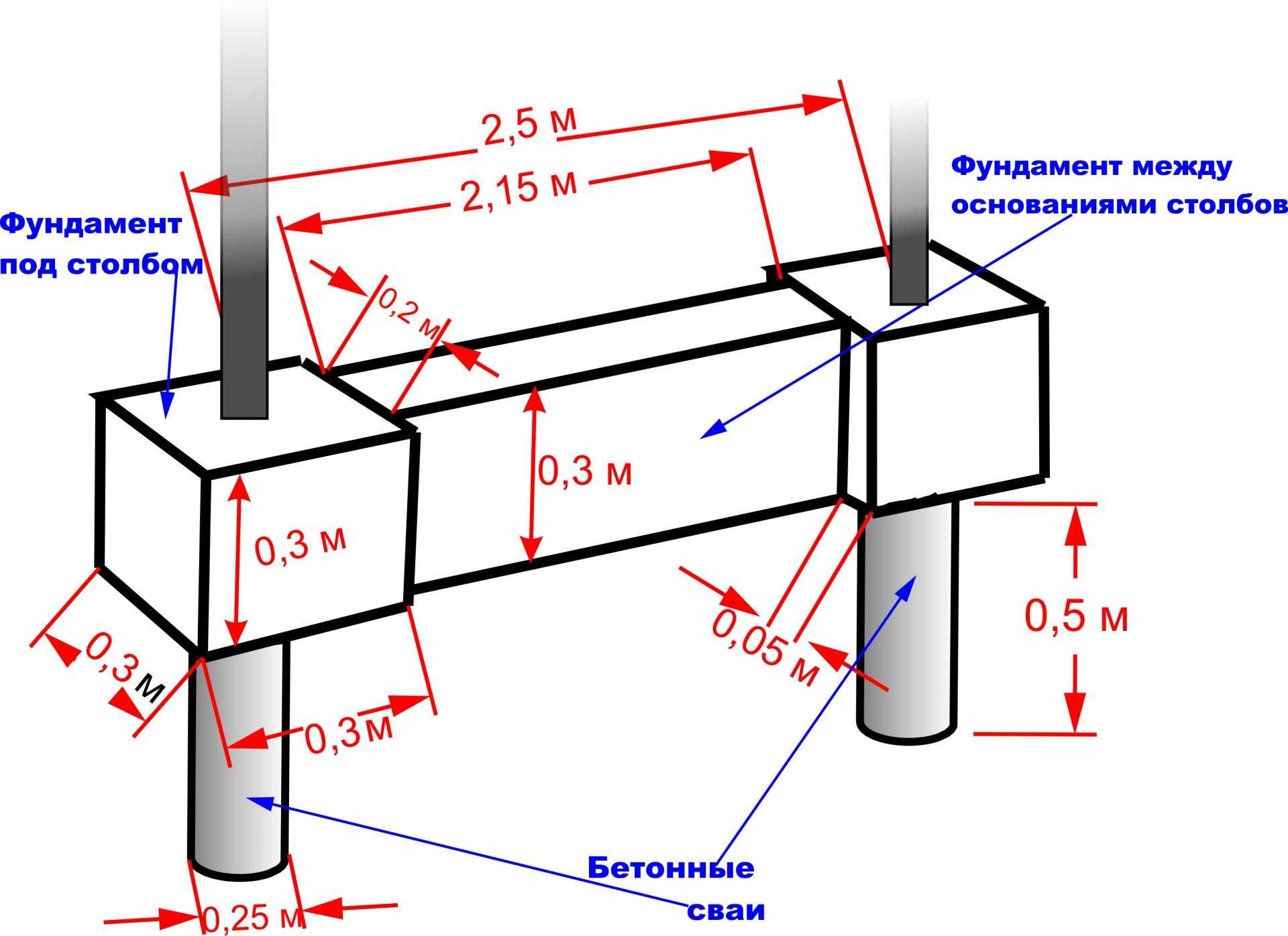

Ленточно-столбчатый вариант фундамента (размеры ориентировочные)

Каменный фундамент

Его формирование осуществляется из камней различной формы и размеров. Основным преимуществом такого основания является отсутствие необходимости в его армировании. С точки зрения декоративного оформление его использование актуально в том случае, если предусмотрено формирование секций из кованого металла, камня или кирпича. Отличается он очень высокой прочностью и неплохими декоративными характеристиками.

Фундамент из камня

Типы фундамента для ограды в частном доме

Виды фундаментов не отличаются разнообразием. Отличается только глубина установки, габариты труб, параметры цоколя. Характеристики основания выбираются исходя из климата региона и материала забора.

Типы оснований для ограждений:

В яме оборудуется подушка из песка и мелкого камня. Затем вставляется металлическая труба. Свободное пространство заполняется щебнем, хорошо утрамбовывается.
Можно пробурить скважины. На песчаную подушку укладывается труба, а свободное пространство заливается бетоном.
Металлическую трубу можно монтировать в опалубку, которая не требует демонтажа. Свободное пространство бетонируется.
Между забетонированными столбами делают ростверк. Для усиления конструкцию армируют, оборудуя зазор для вентиляции.
Фундамент забора ленточного типа, который монтируют на небольшой глубине. Также есть вариант, когда основание опускают достаточно глубоко

Фундамент под забор нужно выбирать, отталкиваясь от разновидности почвы. Также учитывают уровень прохождения почвенных вод. Для глинистой земли с высоким залеганием вод придется оборудовать максимально прочный забор.

Разметка и подготовка траншеи

Перед проведением работ по устройству фундамента нужно очистить и разровнять поверхность грунта, на котором будет выполняться работа.

Траншея под фундамент

После точного определения места под сплошной забор, необходимо произвести разметку с помощью колышек.

Обычно фундамент имеет одинаковую ширину – около 40 см. Забиваете колышки и натягиваете шнур. Ориентироваться можно на фасад здания или проходящую мимо дорогу.

При разметке также стоит сразу определить места, на которых будут размещены промежуточные столбы, а также ворота и калитка. Стоит просчитать ширину будущего забора – размеры фундамента должны бить больше этой величины.

Рекомендуется провести расчет фундамента максимально точно и выбирать его глубину, основываясь на глубине промерзания грунта.

Перед созданием траншеи нужно проанализировать характеристики грунта и просчитать приблизительный вес будущей ограды.

Под фундамент ленточного типа глубина должна превышать 40 см.

Выемка грунта выполняется с помощью специального оборудования, либо обычной лопаты.

Если копали траншею самостоятельно – особое внимание уделите ровности стен, а особенно основанию – оно должно быть максимально ровным

Столбчато-ленточный

Эта разновидность основания под ограду применяется так же часто, как предыдущая. В данном случае потребуется больше затрат труда, так как возведение столбчатого фундамента связано с большим объемом земляных работ. Затраты времени также выше. Однако большая несущая способность основания и терпимость к разным типам почвы компенсируют описанные недостатки.

В этом случае также создается бетонная лента. Она может идти непосредственно по грунту или заглубляться в землю. Но глубина, на которой размещается ростверк, не превышает 0,1 м. Это связано с назначением ленты: она не принимает на себя основной вес забора, а лишь связывает воедино основные несущие элементы и перераспределяет между ними нагрузку.

Основными несущими элементами по такой технологии становятся опорные столбы, помещенные в пробуренные в земле скважины и залитые бетоном. Глубина каждой скважины от 50-70 см до 1 м, в зависимости от способности грунта нести вес.

У столбчато-ленточного основания существует и чисто столбчатая разновидность, когда не сооружается бетонной ленты, объединяющей опоры воедино. Такое решение позволяет существенно сэкономить цемент и время, затрачиваемое на строительство. Однако несущая способность в этом случае получается ниже. Поэтому чисто столбчатые основания чаще ставят под заборы из сетки Рабица, евроштакетника и т.д.

Ускорить создание столбчатого фундамента поможет применение винтовых свай. Эти конструкции заворачиваются в землю, как большие саморезы, а затем заполняются внутри бетоном. Быстрый монтаж и экономия цемента обеспечены, но необходимо учесть затраты на покупку самих свай.

Устройство ленточных фундаментов на местности

Сначала устанавливают по периметру строительства деревянные колышки и замеряют длину ограждения с точностью до сантиметра. После этого приступают к расчету количества столбов, учитывая размеры ворот и калиток. В зависимости от заполнения тела забора расстояние между столбами может быть разным. Оно колеблется от 2,5 до 3 метров. Если грунт позволяет избежать установки опалубки, заливку бетона производят непосредственно в земле.

Такое возможно для глинистых, каменистых грунтов, которые могут не осыпаться несколько дней при хорошей погоде без дождя. Если земля песчаная, надо установить опалубку на всю высоту основания. Для опалубки используют доски, фанеру, плоский шифер. Если дом находится на косогоре, тогда заборный фундамент придется сделать ступенчатым.

Фото: фундамент со столбами установлен на склоне

Преимущества использования бута

Фундаменты под забор из бутового камня с кирпичными столбами по несущей способности ни в чём не уступают бетонным. Для заполнения траншеи используют любые каменные материалы подходящего размера. Большие камни раскалывают зубилом или старым топором. Для этого их кладут на землю и сильными ударами сначала прорубают в них длинную борозду, а потом раскалывают. Связывают камни между собой раствором марки не менее М200.

Между элементами не должны оставаться промежутки и полости, не заполненные цементным раствором. Если зимой в полость попадет вода и замерзнет, появится риск разрыва фундамента и ограждение может наклониться. При наклоне низа фундамента на несколько сантиметров верх ограды уйдет на 5-10 см в сторону и всё придется переделывать заново.

Фото: укладка бута

Фундамент со стаканами и железобетонной балкой

Это наиболее экономично выгодный вариант строительства фундаментов под кирпичные заборы. После разбивки плана под ограду выкапывают ямы и заливают в опалубке бетонные стаканы. Вверху стакана оставляют углубление на толщину балки. Железобетонные балки, играющие роль цоколя, можно отлить в одном месте, а после затвердения перевезти к ограде и установить. Между балками и стаканами следует предусмотреть температурный шов.

Основание на винтовых сваях

Стальные винтовые свайные опоры могут применяться для устройства оснований в грунтах с низкой несущей способностью. Они имеют стальные наголовники, на которых формируется бетонный ростверк под несущие балки

Следует взять во внимание, что винтовые свайные опоры под дома имеют замкнутый контур и являют собой прямоугольник или квадрат в плане

Ограды же могут иметь большую длину, и для того, чтобы уменьшить влияние положительных или отрицательных температур, придется через определенные промежутки делать температурные швы. Преимущество винтовых стальных опор в том, что при их строительстве нет надобности использовать землеройную технику. Фактически тело фундамента находится над землей.

Советы:

Выбирайте сварные сваи для грунтов низкой плотности или литые для более тяжелых. Однако учтите: литые сваи значительно дороже, хотя и более долговечные.
Внутренние полости свай заливаются бетоном маркой не ниже М200.
Для заборов, имеющих большую парусность, с заполнением профнастилом придется сделать расчет на ветровую нагрузку.

Устройство ленточно-столбчатых фундаментов

Этот вид основания применяют для кирпичных заборов со сплошным заполнением кирпичом между столбами на неустойчивых грунтах в климатических зонах с глубиной промерзания больше 1 метра или на территориях с вечной мерзлотой. Очень затратный способ устройства таких оснований. Для этого требуется применение специальных машин и механизмов: экскаваторов, буровых установок.

Столбы бетонируются в специальных металлических опалубках и после затвердения обрабатываются битумными составами для гидроизоляции. Гидроизоляция служит смазкой для пучинистых почв во время понижения температур до -30° C и ниже. Всё тело фундамента со столбами армируется стальной арматурой.

Промерзание грунта

Риск промерзания считается основным при устройстве фундаментов любого типа. Ему подвержены все виды грунтов, за исключением скалистых. Хотя и они подвергаются охлаждению, но в них нет воды, а потому их характеристики и линейные параметры остаются практически неизменными. Насыщенность грунта водой прямопропорциональна показателю его пучинистости при замерзании. Воздействие выражается в возможном выталкивании, подъёме фундамента из земли, его горизонтальном и вертикальном разрыве.

Если застройщик при приобретении участка не придал значения низким характеристикам грунта и возможному воздействию промерзания, ему надо быть готовым к повышенным затратам на устройство ограждения с кирпичными столбами

Важно! На торфяных участках стоит вовсе отказаться от идеи возведения подобного забора из-за большой вероятности появления множества проблем и непредусмотренных затрат

Каменное основание

Основание на гравийной подушке

Особенности

Для обустройства подобного фундамента применяются камни самых разнообразных размеров и форм. Каменные фундаменты считаются наиболее надежными и долговечными. Применяются преимущественно при обустройстве каменных же ограждений либо дорогостоящих кованых заборов.

Возведение фундамента из камня требует существенных финансовых вложений. Дополнительно сэкономить можно, отказавшись от услуг сторонних специалистов и выполнив все соответствующие мероприятия своими руками.

Обустройство

Первый шаг. Выройте траншею. Размеры ямы подбирайте индивидуально в соответствии с особенностями будущего забора.

Второй шаг. Засыпьте дно траншеи слоем щебенки и тщательно утрамбуйте засыпку.

Третий шаг. Начинайте укладывать камни. Сначала размещайте крупные элементы, щели между ними можете заполнять камнями меньшего размера. Дополнительно скрепляйте все элементы цементным раствором. Всего на раствор должно приходиться не меньше 15% от суммарного объема основания.

Продолжайте выкладывать камни, пока конструкция не начнет возвышаться над землей примерно на полметра.

Строительство забора

Продолжайте выкладывать камни, пока конструкция не начнет возвышаться над землей примерно на полметра

Таким образом, для возведения забора можно использовать самые разнообразные фундаменты. Наибольшей популярностью пользуются столбчатые и ленточно-столбчатые (либо же просто ленточные) основания. С их обустройством не возникнет никаких особых затруднений даже у неподготовленного домашнего мастера.

Установка забора на уклоне с фундаментом
