Фундамент столбчатый для гаража или блочный

Несколько советов

Мастера дают несколько советов для качественного выполнения работы. В случае возведения своими руками столбчатого фундамента под гараж, рекомендуется воспользоваться интересным, эффективным и проверенным временем методом. С помощью его применения можно не только сократить количество свай, но и сэкономить деньги. Итак:

  • Подготовляя скважины под столбы, в их нижней части необходимо сделать небольшое расширение. Благодаря этому увеличится подошва фундамента. Во время исполнения таких работ поможет плуг, который устанавливается на бур.
  • После этого яму необходимо залить бетонным раствором. В результате получается прочная и надежная основа под будущее возводимое здание.

Как правильно сделать фундамент для гаража и правильно его просчитать вы знаете. Фундамент под гараж видео поможет вам более детально разобраться в деталях строительства. А инструкция всегда должна быть под рукой. И самое главное не торопиться во время проведения разметки. Ведь она довольно важный момент.

Источник

Преимущества и недостатки фундамента на столбах

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Технические параметры

Прежде чем рассмотреть все преимущества блоков из керамзитобетона, более детально остановимся на его важных технических характеристиках.

В первую очередь при закладке блочного основания нас интересуют плотность, теплопроводность и влагопоглощение.

  1. Плотность керамзитовых блоков варьируется от 500 кг/м3 до 1800 кг/м3. Керамзитобетонный материал плотностью до 1100 кг/м3―конструкционно — теплоизоляционный тип, свыше― конструкционный. Обусловлен этот факт тем, что при производстве форм с применением больших фракций, итоговый продукт получается прочным, но холодным.
  2. Коэффициент теплопроводности от 0,18 до 0,81–0,90 Вт/м°С.
  3. Морозостойкость―класс F25, F35, реже F50 и F75.
  4. Повышенное влагопоглощение.
  5. Срок эксплуатации―60 лет и выше.
  6. Вес малогабаритных блоков― 10-25 кг, зависит от габаритов и плотности керамзитобетона. Стандартный размер малых стеновых блоков―40х20х20 см (длина, ширина, высота).
  7. Размер ФБС для малого строительства―(120-240)х(30-80)х60 см
  8. Изменение температур не влияет на керамзитобетон, он не расширяется и не сужается, что означает неизменность геометрии форм.

Углубление опор

Важным моментом в строительстве столбчатого фундамента является углубление колонн каркаса

Важным моментом в строительстве столбчатого фундамента является углубление колонн каркаса. Для того чтобы вычислить оптимальную глубину, необходимо тщательно исследовать грунт на участке. Однако за норму считается углубление колонн ниже уровня промерзания почвы на 30-40 см. В этом случае фундамент будет более крепки и надежным, но затребует больше сил и времени на выполнение монтажа.

В случае мелкозаглубленного фундамента столбы уходят в грунт на глубину от 50 до 70 см, но при условии монтажа опорной бетонной подушки. Такой башмак под каждым опорным столбом снизит давление массы здания и авто на каждый отдельный столб. Соответственно грунт под колоннами будет проседать с меньшей интенсивностью.

Особенности столбчатого фундамента

По сравнению с другими видами фундамента, столбчатый обладает рядом уникальных преимуществ. Во-первых, это одна из самых бюджетных конструкций, которую можно применять, как уже упоминалось, при строительстве небольших помещений. Кроме этого, к положительным характеристикам следует отнести:

  • Возведение не занимает много времени. Это особенно выгодно если у вас и не такая большая площадь;
  • Возможность сооружения фундамента на влажных грунтах и мерзлых. Это прекрасно вас спасет при высоком уровне грунтовых вод;
  • Долговечность и надежность;
  • Несложно возвести своими руками строителю без специального опыта.

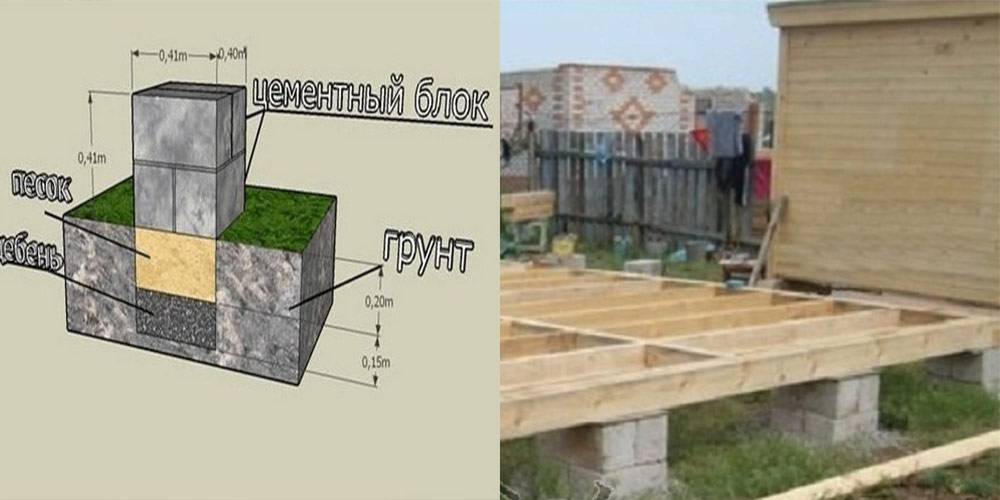

Столбчатый фундамент и его разновидности:

  • Из любых блоков;
  • Из асбестовых или металлических труб;
  • С ростверком;
  • Ленточно-столбчатый.

Виды фундаментов для гаража

Для любых построек, где требуется фундамент, обычно возможен выбор из нескольких видов основ. Каждый вид подходит под какие-то определенные почвы, отличается сложностью установки и другими характеристиками.

Далее рассмотрим все возможные виды основ, подходящие под гаражи.

Ленточный

Возведение ленточного фундамента для гаража происходит так, как описывает название. Под всеми несущими стенами делается монолитная конструкция в виде бесконечной ленты. Подобный вид основы требует много сил, средств, но зато он наиболее прочный и долговечный.

Ленточная конструкция может быть заглубленной, тогда она устанавливается на слой почв, находящийся ниже глубины промерзания. Это слишком крепкая конструкция для строений с небольшим весом. А вот мелкозаглубленный ленточный фундамент как раз подходит для объектов из бревен, блоков. Его глубина заложения обычно не оказывается ниже 70 см.

Ленточный фундамент обычно оказывается лучшим решением для строительства гаража

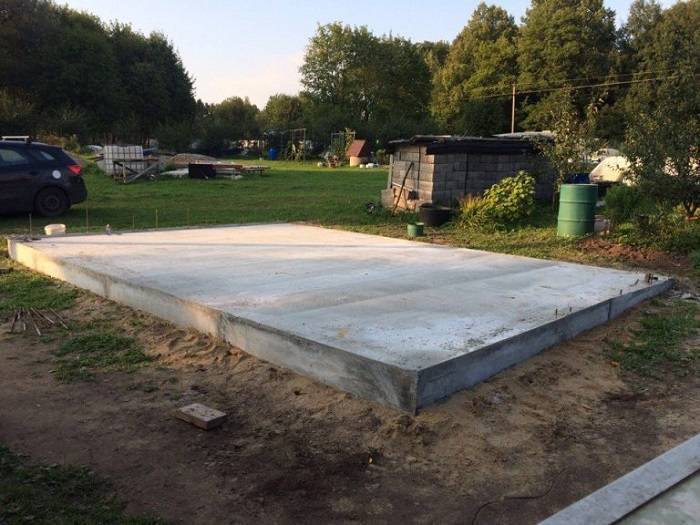

Плитный

Это один из самых мощных видов конструкций, который подойдет для построек из блоков, кирпича, бревен. Такая основа называется плавающей, так как она выдерживает движение любых почв, даже торфяных или глинистых.

Такая основа обязательно делается на песчано-гравийной подушке, а отливается обычно чуть больше, чем под размер гаража. Среди положительных черт плитных конструкций под гараж — скорость строительства низкая, а прочность высокая. Но смотровую яму или подвал сделать не получится, а для возведения потребуется кран.

В плитном фундаменте под гараж не получится сделать смотровую яму

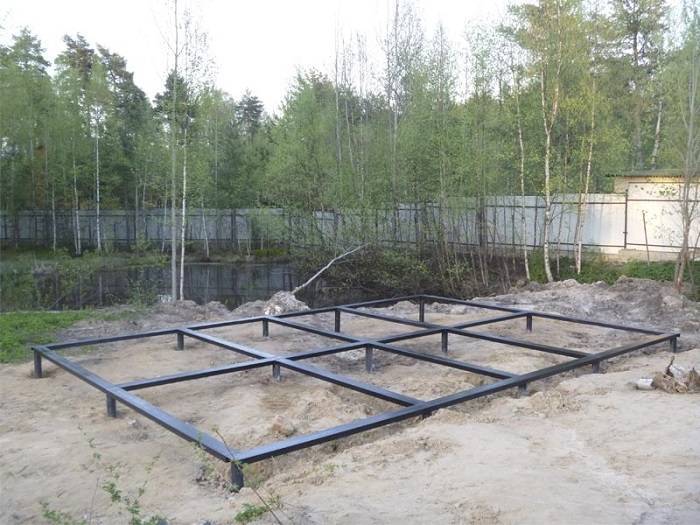

Свайный

Слабые почвы не выдержат большой нагрузки фундамента, поэтому его можно поставить на более плотные слои почвы, располагающиеся на глубине. Свайная основа гаража позволит защититься от движения почв, от их неисправимых неровностей, и, при правильной сборке, правильно распределит вес строения на землю.

Сама конструкция представляет собой сваи, которые размещены на равных расстояниях друг от друга и соединены балкой, которая называет ростверком. Ростверк может быть деревянным или металлическим.

Сваи могут быть винтовыми, забивными и буронабивными. Здесь:

  • Забивные обычно для гаражей не используются, так как они слишком дорогие, массивные и требуют привлечения дополнительной техники для установки.
  • Винтовые сваи делаются из металла, на их концах есть лопасти, чтобы их можно было ввинтить в почвы. Они могут использоваться для построек малой этажности.
  • Буронабивные сваи предполагают, что в земле будут сделаны скважины, наполняемые бетоном. Потом верхние части опор связываются ростверком. Сваи могут быть укреплены армированной сеткой.

Свайный фундамент отлично подойдет на болотистых и подвижных почвах

Столбчатый

Здесь возводят столбы из камня, кирпича или бута, с шагом примерно по 1 – 2,5 метра в зависимости от величины конструкции. Столбы ставятся на местах пересечения стен и во всех углах. Связываются столбы балками.

Такой фундамент подойдет для легких почв, которые не склонны к движению, а также глубоко промерзающих.

Стоимость такой гаражной основы средняя, сделать ее можно быстро, и даже гидроизоляции не потребуется. Отлично подходит для простых малоэтажных сооружений, однако, не позволяет сделать подвал.

Конструкция столбчатого фундамента

Фундамент из блоков ФБС

Фундамент из этих блоков также относится к ленточному типу, но возводится не монолитной заливкой бетона, а укладкой блоков по периметру несущих стен здания. Монолитный фундамент прочнее блоков ФБС и обладает большей несущей способностью. Блоки ФБС применяют довольно часто, потому как они имеют ряд преимуществ, недоступных для монолитной кладки.

Привлекает меньшая, по сравнению с монолитным фундаментом, стоимость. Для возведения монолитного фундамента необходимо приобретение и укладка опалубки, арматуры и бетонной смеси. Фундамент из блоков не в чём этом не нуждается. Застройщикам необходимо будет вырыть траншею, насыпать и уровнять песчаную подушку 30-40 см в высоту и уложить купленные блоки, закрепляя их при помощи цементного раствора.

Когда нужно закончить работу над постройкой гаража за один сезон или меньшее время, строители ценят скоростные материалы. При использовании монолитного фундамента, железобетон застывает примерно один месяц. Только после его окончательного укрепления можно продолжать работу над гаражом, возводить стены и крышу. Фундамент из блоков ФБС под гараж не занимает много времени на застывание. Достаточно дождаться затвердевания цемента (1-2 дня) и начинать кладку стен.

Блоки можно укладывать вручную. Рекомендуемый размер для самостоятельной кладки 20х20х40 см, такие блоки будут весить 30 кг, что сделает возможным их самостоятельное поднятие. Для укладки блоков часто применяют спецтехнику, с её помощью процесс ускоряется и, для небольшого гаража, может занять 1-2 дня. Иногда без подъёмного крана обойтись нельзя, так как крупные блоки достигают в весе 1,4 тонны.

Столбчатый фундамент под гараж

Главное положительное качество столбчатого фундамента — возможность установки на глубину до 3,5 м и более. Это делает фундамент подходящим для любого типа грунта.

Ленточный фундамент проблематично устанавливать на глинистых почвах. Столбчатый фундамент устанавливается на глубину ниже промерзания грунта, укрепляется арматурой и служит долго не давая трещин и не перекашивая гараж.

При использовании столбчатого фундамента невозможно сделать подвальное помещение в гараже.

Столбы фундамента, располагающиеся по углам гаража, иногда заходят в землю на 0.5-1 м ниже других. Столбы находятся под всеми стенами здания на расстоянии 1.5-2 м друг от друга.

Столбчатый фундамент обычно делают, используя технологию ТИСЭ. Перед установкой столбов в заранее намеченных точках бурят скважины фундаментным буром.

Чаще всего столбы изготавливаются из железобетонной смеси двумя способами.

Более лёгкий — установка арматуры в пробуренную скважину и заливка в неё железобетонной смеси.

Другой способ затратнее по изготовлению, но обладает лучшими несущими качествами. На свободном месте ложат рубероид, а на него горизонтально крепятся с помощью гвоздей деревянные доски. Сооружается деревянная опалубка, по размерам равная будущему столбу. Стенки опалубки скрепляются гвоздями, чтобы ещё не взявшийся раствор цемента не вытекал. Вместо опалубки можно использовать асбоцементные или металлические трубы.

В опалубке или трубе устанавливают арматурные столбы и заливается железобетонная смесь. Для её изготовления рекомендуется использование цемента марки 300 или 400. Отдельно изготавливается опорная плита. Её высота не меньше 10 см, а ширина зависит от диаметра столбов и размера шага между ними.

Опорная плита бетонируется к столбам изготовленным в опалубке, вместе с ней они помещаются в пробуренные отверстия с помощью подъёмного крана. К столбам, формирующимся с помощью заливки бетонной смеси в скважины, опорная плита бетонируется после их установки.

Диаметр скважины должен на 3-4 см превышать диаметр ранее изготовленного столба. После помещения столбов в скважины, оставшееся незаполненным место возле них засыпают грунтом, что обеспечивает надёжную фиксацию фундамента.

В зависимости от назначения и материала, из которого изготовлены стены, применяют деревянный, кирпичный и каменный столбчатый фундамент.

Деревянный гараж делают, к примеру, для установки рядом с деревянным домом, в этом случае и фундамент под него можно сделать деревянным. Перед закладкой деревянного фундамента обязательно нужно защитить древесину от гниения. Прежде всего необходимо убедиться, что древесина сухая. После изготовления или покупки деревянных столбов, на них наносят защитное покрытие. Можно покрыть деревянные столбы битумом. К такому покрытию желательно добавить 2-3 слоя рубероида.

Существуют и другие варианты обработки, но при соприкосновении с мокрым грунтом они смываются и дерево быстро поддаётся гниению.

Для обработки дерева при контакте с влагой используют органические растворители: сольвент, уайт-спирит. Кирпичные и каменные столбы фундамента также нуждаются в дополнительной обработке битумной мастикой. Несущие столбы вместо кирпичных или каменных всегда выполняются из железобетона.

Установка столбчатого фундамента для гаража позволяет обойтись минимальными затратами при возможности возведения практически на любом типе грунта. Если вместо универсального железобетона использовать дерево или камень, появятся дополнительные трудности и материальные затраты, связанные с формированием столбов и их дополнительным покрытием.

Чем покрыть крышу гаража? Ответ на этот вопрос вы узнаете, прочитав данную статью.

А в этой статье рассказывается про утепление крыши гаража.

Изготовление проекта

Проект включает архитектурную часть

Описываются:

  • тип строения;
  • внешние размеры;
  • наличие подвала или второго этажа;
  • вычерчиваются планы и разрезы с осями и отметками.

Конструктивный раздел

Здесь находятся расчёты несущей способности, определение конфигурации, а также потребность в строительных материалах и конструкциях:

  • фундаментов, их глубины заложения, типа и материала;
  • стен, толщина, материал;
  • перекрытия, толщина, материал;
  • гидроизоляции конструкций;
  • покрытия, состав, материал;
  • кровли, тип и свойства.

Инженерные коммуникации

Изучается подведение к гаражу и разработка схем разводки:

  • электричества;
  • водопровода;
  • канализации;
  • других сетей (телефон, интернет, кабельное телевидение).

Исполнительно-разрешительная документация и сметный расчет. Она содержит:

Сооружение фундамента под гараж из пеноблоков своими руками: глубина основания, фото

В статье пойдет речь о возведении фундамента под гараж из пеноблоков своими руками. Пеноблоки отличаются низкой плотностью.

Масса постройки из этого материала будет значительно ниже массы кирпичной постройки. Поэтому основание подвергается меньшим нагрузкам, и можно несколько снизить требования к нему.

Всего выделяют четыре типа фундамента гаража из пеноблоков — ленточный, столбчатый, свайный, монолитный. Выбор во многом зависит от характеристик грунта. Наиболее распространенным является ленточный способ. В более сложных случаях применяют свайный или монолитный метод.

Какой должен быть фундамент под гараж?

Рассмотрим, как делается фундамент, на примере возведения гаража без подвала. При этом стены постройки планируется сделать из шлакобетонных блоков, что продиктовано их относительно невысокой стоимостью в сравнении с другими материалами. Один из выгодных вариантов — фундамент из блоков ФБС.

Гараж является небольшой постройкой, поэтому для него подходит два типа обустройства «подошвы»:

  • Фундамент из блоков столбчатый. Это один из самых дешевых вариантов для легких построек. К примеру, такого фундамента будет достаточно для бани из дерева: «основу» под нее из блоков можно соорудить за один день. В свою очередь «основа» для гаража будет представлять собой специальные опорные тумбы, установленные по периметру «коробки» гаража (под точками их пересечения, стенами).
  • Фундамент из блоков ленточный подходит для более тяжелых построек небольших размеров из шлакоблоков и кирпича. Такой фундамент формируется в качестве бетонных лент, расположенных под несущими элементами здания.

Поэтапная инструкция

Установка опалубки

После вырывания траншеи или котлована нужной глубины, по периметру всего будущего фундамента устанавливаются деревянные или металлические щиты, по высоте равные размеру фундамента.

Следите за строго горизонтальным размещением щитов опалубки. Для надёжности рекомендуется закрепить опалубку. Нужно параллельно просверлить дыры, каждую по середине щита опалубки, с примерным шагом 40-50 см. Потребуется труба ПВХ и два защитных конуса, которые нужно вставить по обеим её концам. Нужно приставить трубу к опалубке так, чтобы конусы покрывали просверленные дыры. Далее сквозь дыры продевается стяжной винт.

Видео строительства фундамента под гараж.

https://youtube.com/watch?v=Mnm4ucNdHMo

Как оборудовать пол

Оборудование пола в гараже

При использовании ленточного или свайного фундаментов важным этапом работ является оборудование пола. Чаще всего для обеспечения прочности применяют метод цементной стяжки. При таком выборе сначала необходимо оборудовать смотровую яму, выкопав углубление нужного размера и закрепив стены сооружения.

Сначала пол засыпается гравием, который выполняет функцию дренажа. Этот слой требуется уплотнить. Иногда это делается при помощи пресса. При достаточном количестве времени на строительство, можно дать возможность гравию прийти в нужный вид естественным путем, на время приостановив работу. Для следующего слоя необходим песок, который также требует утрамбовки.

Поверх дренажного слоя укладывается гидроизоляция, а затем следует теплоизоляция. Этот этап особенно важен, если работать в гараже предстоит и в зимние месяцы. Перед заливкой цемента устанавливают сварную сетку в качестве арматуры. Для завершения работы остаётся дождаться высыхания раствора.

Выбор фундамента под каркасный гараж зависит от типа грунта и особенностей сооружения. Специалисты чаще рекомендуют использовать для подобных конструкций ленточный фундамент. Здесь применимы свайные основания или монолитная плита. Независимо от выбора главное, соблюсти технологию обустройства фундамента, чтобы построенный гараж прослужил, как можно дольше.

Типы оснований из блоков

Гараж — лёгкая, самостоятельная постройка

Принимая во внимание затраты на строительство, учитываем свойства ФБС как материала, в первую очередь несущую способность, и определяем два типа оснований по методу возведения:

  • столбчатый фундамент из блоков;
  • ленточный фундамент из блоков.

Ленточный фундамент из блоков закладывается на основе траншеи, выкопанной по длине всего здания. Требует значительных вложений рабочей силы или привлечения строительной техники. При таком методе устройства фундамента расход ФБС увеличивается.

Блочный фундамент под гараж по типу ленты не требует возведения опалубки и усиления прутьями арматуры.

Основные работы

Так как самым распространенным и легким в исполнении считается ленточное основание, то на его примере мы и рассмотрим, как залить фундамент под гараж своими руками.

В работе пригодятся следующие инструменты:

  • Рулетка
  • Лопата
  • Бетономешалка
  • Уровень
  • Отвес
  • Ведро
  • Молоток
  • Тачка
  • Колышки
  • Леска или разметочный шнур

Из материалов необходимы:

  • Вода
  • Цемент
  • Гравий
  • Песок
  • Щебень

Разметка

Разметка фундамента

Прежде чем разметить фундамент под гараж, нужно очистить рабочую зону от мусора и плодородного слоя почвы. Затем с помощью колышков необходимо обозначить углы будущего основания гаража. Между забитыми колышками требуется натянуть леску или разметочный шнур вдоль всего периметра планируемого фундамента. Также рекомендуется проложить диагонали полученных углов – в месте их пересечения по наличию кривых углов можно обнаружить погрешности и скосы.

Земляные работы

Траншея под фундамент

Траншея для фундамента роется на глубину от 60 см. Ее ширина будет напрямую зависеть от ширины стен в гараже – зачастую она больше на 10-20 см. Копать траншею можно собственноручно, а можно с помощью экскаватора.

Создание подушки

Схема фундамента

Чтобы фундамент гаража стоял прочно, его основание необходимо укреплять специальной «подушкой». В случае с ленточным фундаментом «подушка» делается из щебня и песка. На дно траншеи насыпается песок крупных фракций и заливается водой. Слой утрамбованного песка должен составлять не менее 10 см. Затем на плотно сдавленный песок насыпается мелкофракционный щебень и также плотно трамбуется. Слой щебня должен быть не менее 10 см.

Опалубка

Опалубка ленточного фундамента

Залить фундамент под гараж своими руками вовсе не сложно, а вот правильно сделать опалубку самому – дело другое. В процессе выполнения данного задания потребуется максимум внимания и опыта, так как все детали опалубки должны быть выполнены идеально. Потому чаще всего новички заказывают изготовление опалубки у профессионалов. Высота ее должна ровняться высоте фундамента или быть немного выше нее. Материалом для ее изготовления могут послужить доски, ДСП, ФСФ. Изнутри получившуюся конструкцию рекомендуется выложить плотной полиэтиленовой пленкой.

Армирование

Чтобы сделать прочный фундамент под гараж своими руками, желательно армировать его конструкцию. Подобная процедура позволит усилить железобетонное сооружение и защитить его от давления веса гаража и сдвигов грунта. Гараж, фундамент которого будет выполнен из металлической арматуры, считается более устойчивым, чем постройка с арматурой из пластика или композитного прутка. Закрепление прутков между собой лучше выполнять вручную арматурной проволокой и арматурными кусачками. Сварку допускается использовать лишь для арматуры с маркировкой «С».

Металлический каркас фундамента гаража обязательно необходимо располагать внутри бетонной конструкции, так как в результате крошения камня неизбежна коррозия металла. Для закрепления арматуры чаще всего используют специальный стаканы или другие подпорки, которые позволяют ей располагаться на высоте от 5 см от края ленты.

Вначале на дно траншеи на высоте от 5 см укладываются два металлических прутка диаметром в 1см параллельно друг другу. Используя шаг в 40-50 см, прутки нужно периодически скреплять. Затем такие же прутки необходимо расположить вертикально. Их сцепка должна происходить с таким же шагом, как и у горизонтальных прутков. Верхние горизонтальные прутки крепятся уже к установленным вертикальным. Чтобы правильно сделать фундамент под гараж своими руками, и не допустить его разрушения, не стоит забывать о расстоянии от верхнего края ленты до верхних горизонтальных арматур.

Заливка бетона

Чаще всего заливка фундамента осуществляется из самодельного раствора (10кг цемента, 30кг песка, 40кг щебня и 40 л воды). Щебень лучше всего использовать мелкофракционный, так как его легче уплотнять.

Заливка бетона

Чтобы залитый своими руками фундамент хорошо сцепился, нужно выжидать, пока подсохнет каждый из слоев. Если работы выполняются в холодный период года, не стоит искусственно подсушивать бетон. Если же постройка происходит в очень жаркое время, залитый бетон желательно поливать водой и укрывать от ветра, солнца.

В процессе заливки раствора необходимо следить за тем, чтобы не образовывались пустоты. Для этого можно использовать глубинный вибратор или протыкать залитый раствор острым штыком.

Как самостоятельно залить фундамент для гаража?

Для возведения гаража чаще всего используются блоки из шлако- или пенобетона: легкие, долговечные, сохраняющие тепло, но нуждающиеся в устойчивом основании. Надежный фундамент требуется даже при сборке стен из металлических или каркасных щитов: он позволяет в любое время сменить материал и защищает внутренне пространство и автомобиль от влаги. В частном строительстве обычно останавливаются на мелкозаглубленной плите или ленте из ж/б. Небольшие размеры и простота технологии позволяют залить фундамент под гараж своими силами, экономия в этом случае составляет свыше 30 %. Конструкция совмещает два противоречивых требования: возвышение на 20 см над землей и удобный въезд, организация уклона неизбежна. Все остальные нюансы указаны в данном пошаговом руководстве.

Что следует учесть на этапе планирования гаража

Чтобы постройка служила как можно дольше и при этом не требовала дополнительных вложений на реконструкцию или реставрацию, необходимо продумать основные моменты закладки основания ещё до начала строительства.

Во-первых, требуется исследование типа грунта. Так, на песчаной почве можно применить практически любой тип фундамента, а вот на нестабильных грунтах требуется заливка такого основания, которое будет активно противостоять силам пучения.

Во-вторых, важной частью проектирования считается анализ расположения уровня грунтовых вод. От этого параметра зависит методика выполнения гидроизоляционного слоя

В-третьих, на большей части территории России грунт подвергается промерзанию в зимний период и поэтому необходимо точно знать глубину промерзания почв, чтобы установить фундамент ниже этого уровня. Это позволит увеличить прочность постройки. Распространёнными вариантами для фундамента под гараж считаются следующие:

  • ленточный;
  • свайный;
  • монолитная плита.

Строительство каркасного гаража без фундамента возможно, если только для сооружения используются крупные элементы. Также для этого необходимо удостовериться в надежности грунта, сделав его прессовку. Отсутствие фундамента не отменяет необходимости в гидроизоляции нижней части гаража.
