Качественное утепление и особенности утепления гаража из профнастила
Пошаговая инструкция перекрытия крыши своими руками
Чтобы быстро и четко покрыть гараж профлистом самому, сделать одно- или двухскатную кровлю не хуже профессиональных строителей, понадобится следовать изложенным пошаговым пунктам инструкции.
В данный перечень входят:
Подготовительные работы. Грамотное начало – залог успеха. А это выбор материала, расчеты, разметка, комплектация инструментом и оснасткой, составление схем и чертежей. Сюда же входят подрезка деталей по размерам, а также сверление отверстий
Важной может оказаться любая мелочь, особенно если она была упущена на первоначальной стадии. К монтажу переходят только после полной отработки подготовительного этапа.
Установка стоек, укладка стропильных ног, обрешетки
Подразумевается, что на 2 шаге никаких осложнений возникнуть не должно: все размеры выдержаны, остается чистый монтаж. Деревянные детали обязательно обрабатывают антипиренами, пропитками для предотвращения гниения. Металл красят. По методу сборки ограничений нет: сварка, болтовые соединения, гвозди и саморезы (для дерева).
Когда закончен монтаж каркаса, переходят к настилке покрытия. Листы укладывают последовательно, слева-направо или наоборот, с обязательным перехлестом в 1-2 волны. Под саморезы или гвозди подкладывают специальные шайбы, препятствующие проникновению влаги. На завершающем этапе устраиваются примыкания, коньки, ливнестоки. Затем по нижней плоскости готовой кровли натягивают полиэтиленовую пленку, она понадобится для гидроизоляции внутреннего пространства «чердака» и гаража.
Подготовительные работы
Значение данного этапа невозможно переоценить: он, в отличие от последующих, допускает корректировки, доукомплектацию и другие кардинальные изменения без ущерба делу. Проблемы могут возникнуть только при фатальных ошибках – например, неправильной разметке и порезке деталей.
Установка стропил
Деревянные или из мелкосортного уголка стропила монтируют в соответствии с выбранной схемой, последовательно закрепляя к стойкам и центральному прогону. Для удобства рекомендуется нанести разметку на продольные элементы – так работа пойдет быстрее.
На соединительных элементах не экономят, чтобы конструкция получилась прочная и надежная. Обрешетка из бруса небольшого сечения укладывается поверх стропил с заранее выбранным шагом. После проверки правильности монтажа, размеров переходят к настилу профлиста.
Монтаж покрытия
Покрытие крыши металлопрофилем является завершающим этапом работ
Листы поднимают наверх с помощью веревки и крюков, соблюдая необходимые меры предосторожности. Монтаж начинают всегда с крайнего листа, закрепляя его, а потом укладывают последующие, обязательно выполняя нахлест
Под саморезы или кровельные гвозди подкладываются специальные шайбы, для предотвращения просачивания жидкости под кровлю. Крепление выполняется на впадине волны, а не на подъеме. В конце монтажа устанавливают конек, примыкания, обеспечивающие герметичность покрытия.
Утепление и гидроизоляция
Гидроизоляция крыши является таким же ответственным этапом, как и остальные. Она помогает избежать образования конденсата, увеличивает долговечность конструкций каркаса кровли. Вариантов крепления гидроизоляционного материала несколько.
Самая распространенная технология монтажа к деревянным элементам заключается в натяжке плотной полиэтиленовой пленки с последующей пристрелкой мебельным степлером. При необходимости выполняется укладка утеплителя: это может быть базальтовая вата, рулонный материал, вспененный пенополистирол.
Данная мера не поднимет температуру под крышей в значительных пределах, но позволит выиграть несколько градусов, сделает атмосферу внутри гаража комфортнее.
Нужен ли каркасному гаражу фундамент?
Дополнительные работы
Строительство своими руками
Выбираем место на участке и составляем проект
Еще до начала составления проекта нужно выбрать место для установки гаража:
- Металлоконструкцию лучше установить по возможности ближе к выезду со двора. Отличным вариантом считается расположение ворот гаража на одном уровне с ограждением участка. Если постройка будет утоплена внутрь двора, тогда для выезда напротив нее придется в заборе монтировать еще одни ворота.
- Под строительные работы выбирают ровное место с учетом противопожарных и санитарных норм. Устанавливать гараж из профнастила своими руками надо не ближе 6 м от жилых и хозяйственных построек. Минимальное расстояние от межи соседнего участка – 1 м.
- Существует такое понятие, как красная линия. Она условно обозначает границу от всех видов коммуникаций: ЛЭП, газовая магистраль, водопровод, канализация. Через красную линию лучше не переступать, так как в будущем при ремонте коммуникаций соответствующие службы заставят демонтировать гараж. Оптимально отступить от указанных границ на расстояние 5 м.
- Если во дворе имеется любой искусственный накопитель воды или маленький пруд, постройку от него желательно удалить минимум на 3 м.
Размеры гаража, рассчитанные на один и два автомобиля
Составление проекта гаража начинают с определения оптимальных размеров. Здесь следует учесть два важных нюанса. Габариты гаражей из профнастила зависят от количества автомобилей и их размеров. Стандартно на одну единицу легкового транспорта достаточно постройки с параметрами 3.3×5×2.5 м. Если предполагается монтаж гаража для двух авто, оптимально выдержать размеры 5.3×5×2.5 м.
Конструкция крыши для такой постройки берется несложная. Кровля укладывается из того же профнастила.
Гаражи с односкатной кровлей
Самый простой вариант – это обустройство односкатной крыши. Высокую сторону кровли разворачивают от ветра, чтобы резкие порывы не сорвали листы профнастила. Скат крыши можно расположить вбок или вдоль гаража, но не в сторону ворот. Оптимальный уклон кровли – от 12 до 15о. Этого достаточно, чтобы на поверхности крыши не скапливались осадки. Уклон более 35о в ветреных регионах делать нельзя, иначе снизится сопротивление кровли ветровым нагрузкам.
Схема двухскатной крыши
Более сложный вариант двухскатной крыши позволяет организовать чердачное помещение для хранения вещей. Кровля обойдется дороже из-за большего расхода материала. Понадобится больше профиля или трубы для изготовления треугольных ферм.
Постройка гаража
Возведение каркаса для гаража
Каркасная конструкция – это своего рода скелет всей постройки. Именно на нее крепится профилированный лист. При постройке каркаса стоит учитывать размеры постройки. К примеру, если гараж планируется для хранения одного автомобиля и ничего более, то его не стоит делать намного шире и длиннее автомобиля. Достаточно будет расстояния, не мешающего свободному открыванию дверей и полному помещению по длине автомобиля. Если же планируется возводить гараж–мастерскую, то площадь здания должна быть минимум в два раза больше обычной. Иначе проводить различные технологические операции будет просто неудобно.
Возведение фундамента
Фундамент гаража
Строительство гаража осуществляется в несколько этапов. Первый из них – это закладка фундамента. Для этого по углам и периметру стен будущей постройки вырываются ямы. Далее на их дно засыпается речной песок. Он будет выполнять функцию своеобразной подушки. После этого в ямы закладываются металлические столбы, и они заливаются бетоном. Роль несущих столбов могут выполнять металлические трубы как прямоугольного, так и круглого сечения.
Также сделать бетонным можно и пол. Для того, чтобы его залить, понадобится удалить верхний слой земли перенасыщенный корнями растений, засыпать вместо нее речной песок и залить по уровню предполагаемого пола. Для того, чтобы он не треснул, его нужно будет армировать.
Если бетонный пол не устраивает или кажется слишком холодным, то можно возвести пол из дерева. Для этого понадобятся брусья, которые послужат основанием, и половые доски. Брус оборачивается гидроизоляцией и выкладывается по уровню на землю. Затем на него перпендикулярно наколачиваются доски. Такой пол будет конечно гораздо приятнее бетонного, но обойдется гораздо дороже.

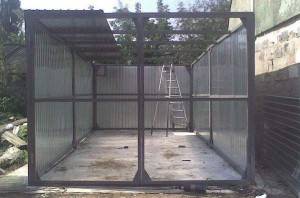

Установка стен
Установка каркаса и стен
Стоит отметить, что профилированный лист обладает универсальностью. Он может использоваться как при обшивке уже готовых, например, кирпичных стен, или же являться самостоятельным материалом для строительства гаража. Облицовка деревянных или кирпичных стен профнастилом, как правило, сопровождается закладкой слоя теплоизоляции. Сразу возникает вопрос: «Как утеплить стены?». На самом деле нет ничего сложного. Достаточно просто между планками каркаса заложить минеральную вату или стекловату, после чего обшить профлистом стену. При утеплении материал крепится не только снаружи постройки, но и осуществляется обшивка профлистом внутри гаража. Такой способ обшивки не только придает эстетичный вид зданию, но и утепляет его.
Для строительства стен гаража применяется профилированный лист категории «С», то есть стеновой вариант. Он крепится к обрешетке при помощи саморезов. Выставлять листы лучше всего в высоту. Каждый элемент конструкции перед монтажом должен устанавливаться строго по уровню. Элементы крепления обязаны иметь резиновую подкладку. Она поможет не поцарапать лист при монтаже и заизолирует отверстие. Для большей надежности и безопасности места стыков листов закрепляются заклепками.
Установка крыши
После монтажа крыши гараж будет полностью готов
Крыша из профнастила, возводимая для гаража, может иметь утепление или же устанавливаться без него. Также кровля может иметь один или два ската. При примыкании гаража к другим постройкам, лучше всего выбрать один скат. Он должен располагаться в одной плоскости со скатом соседнего здания.
Наиболее популярны при строительстве гаражей односкатные крыши. Они гораздо проще в плане процесса возведения. Выбирать профилированный лист на такую кровлю стоит строго по его длине, чтобы не образовывалось лишних стыков, которые в дальнейшем могут дать течь. Если же материал уже есть, но его не хватает в длину, то понадобится укладывать его внахлест минимум в 20 сантиметров. Получившиеся стыки заполняются герметиком или битумом. Выравнивать листы кровли перед креплением нужно с учетом линии карниза. Помимо этого при установке карниза должен остаться свес минимум в 4 сантиметра.
Монтаж
Профнастил фиксируют непосредственно к металлическим деталям каркаса специальными саморезами, снабженными сверлом и уплотнительной шайбой. При установке листов надо следить за тем, чтобы крепежные элементы входили четко перпендикулярно поверхности, лишь в этом случае резина хорошо прижмется к металлу и обеспечивает полную герметичность.
Для работы лучше использовать шуруповерт, установленный на малые обороты. Оптимальная длина саморезов – 28 миллиметров. Вкручивают их через одну волну и обязательно в шахматном порядке.
Продольные швы на стенах дополнительно фиксируются заклепками.
На двускатной крыше также ставят конек. Данные элементы продают в строительных магазинах отрезками длиной в 2 метра. Их устанавливают внахлест на 20 см. Стыки герметизируются битумным составом. Саморезы вкручивают с интервалом в 20 см.
Углы в гараже закрывают специальным профилем – его фиксируют с шагом в 30 см. Щели между кровлей и стенами задувают монтажной пеной. Далее свесы зашивают полосками профнастила.
Зашивка профнастилом
В финале осталось зашить крышу и стены листами профнастила. Кровля обустраивается в последнюю очередь. Прежде чем ее покрыть, выполняют зашивку стен и гаражных ворот.
Первый лист крепят с угла каркаса одним саморезом вверху. По уровню выставляют его вертикальность, после чего намертво фиксируют саморезами через одну волну, кроме последней. Второй и последующие листы укладывают внахлест одной волны, аналогично прикручивая саморезами. Во избежание проникновения влаги под стыки, их обрабатывают герметиком. Гаражные ворота также зашивают профнастилом, только можно взять более толстые листы.
Металлическая крыша всегда образует конденсат, поэтому стропила надо покрыть гидроизоляцией. Можно использовать обычный рубероид. Если предусмотрены водостоки, крюки под них тоже крепят на этом этапе. По периметру крыши к обрешетке прикручивают ветровые планки, препятствующие попаданию осадков под кровлю.
Теперь пришло время покрыть крышу. Профнастил подают по одному, закрепляя его волнами параллельно оси строения. Первый лист располагают сверху боковой ветровой планки, выравнивают по краю и фиксируют саморезами также через волну. Следующие листы укладывают внахлест в сторону противоположного края. Финалом кровельных работ является монтаж коньковой планки на двускатной крыше.
На данном этапе гараж из профнастила своими руками построен. Дальнейшие работы предполагают внутреннее утепление и обустройство рабочего места.
Что еще почитать по теме?
Схемы и чертежи
Любое строительство начинается с создания плана, не является исключением этого и монтаж гаража из профлистов. Перед началом установочных работ нужно сделать точный расчет размеров и начертить схему, по которой можно будет легко определить нужное количество материала. Размеры гаража зависят от габаритов транспортного средства и от того, что планируется дополнительно хранить в постройке. Если сооружение будет предназначено только для автомобиля, то в нем достаточно оборудовать место для его стоянки и разместить несколько стеллажей. Как правило, для этого подойдет самый простой проект с размером гаража 4х6 метров.
Чтобы строение получилось не только удобным, но и гармонично вписалось в ландшафтный дизайн участка, при его проектировании важно продумать каждый квадратный метр. Поэтому вначале чертят схему расположения всей конструкции, а затем выполняют внутреннюю планировку
Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала
Когда будет известна ширина и длина гаража, можно легко высчитать расход строительного материала
При создании чертежа стоит обратить внимание на то, чтобы несущие трубы были цельными и длинными
Кроме этого, в плане гаража стоит предусмотреть способ соединения труб. В том случае, если металлоконструкция строится для постоянной эксплуатации, и ее не будут переносить в другое место, то желательно для крепления использовать сварку. Что же касается разборного гаража, то для него потребуются специальные крепежные детали в виде гаек, болтов и уголков. Схема гаража должна также включать и чертежи ворот.
Установка гаража из профилированных листов является несложным процессом, но чтобы она прошла быстро и порадовала хорошим результатом, следует приобрести качественный материал и подготовить соответствующие инструменты. Для монтажных работ под рукой нужно иметь:
- строительную рулетку или линейку;
- дрель и сверла для работы по металлу;
- болгарку;
- гаечные ключи;
- цветной маркер для нанесения разметок.
Что же касается материала, то для установки гаража понадобятся трубы из оцинкованного металла и профиля. Так как на строительном рынке продаются профили с квадратным и прямоугольным сечением, то лучше всего отдавать предпочтение первым. Они просты в монтаже и быстро собираются. Каркас гаража должен быть железный, поэтому, чтобы обеспечить ему хорошую прочность, рекомендуется делать основные стойки из труб диаметром не менее 100 мм. Под каркас конструкции можно укладывать материал сечением 60 мм.
Стены и крыша
Монтаж каркаса гаража из металлопрофиля начинают с крайней торцевой рамы-фермы. В случае неразборной конструкции ее ставят в подготовленные скважины, выравнивают по шнуру, проверяют вертикальность и фиксируют временными связями (деревянными рейками-упорами, забитыми в землю). После этого монтируют соседнюю раму.
Между собой их соединяют горизонтальными отрезками труб на сварке или на саморезах. В коньковой части рамы связывают между собой стальными трубчатыми прогонами. Среднюю часть ската фермы можно заполнить обрешеткой из досок, толщина которых должна быть равна толщине труб (30-40 мм).
Установив все рамы, монтажные отверстия в фундаменте бетонируют, делают перерыв на несколько дней после чего приступают к обшивке гаража профнастилом. Его ставят вертикально для лучшего стока воды.
Листы крепят к продольным связям каркаса (трубам, уголку) с помощью саморезов, вкручивая их в нижнюю часть волны. Верхний нахлест фиксируют заклепками для более плотного контакта.
Первый лист обшивки ставят так, чтобы он прилегал нижним краем волны к стойке. Сначала фиксируют верхний угол листа, затем выравнивают и крепят его к продольным трубам, не трогая участок стыковки со следующим листом.
Обшив три стены гаража, углы прикрывают вертикальными планками, которые покупают вместе с коньковым профилем.
Их можно сварить из профильной трубы 40х20 мм, снабдив поворотными петлями и стопорами для фиксации створок.
Самая ответственная операция – навеска ворот выполняется в два приема. Сначала петли, приваренные к створкам, прихватывают монтажным швом к стойкам. Проверив ворота на отсутствие перекоса и легкость закрывания, петли обваривают рабочим швом.
Монтаж профнастила на крыше ведут так же, как на стенах. Для упрощения работы листы лучше заказывать длиной, равной длине кровельного ската. Важный нюанс – использование герметика на участках стыковки листов. Он предохранит крышу от протечек.
После завершения монтажа профнастила, на коньковом участке крепят профиль, закрывающий стык скатов. Для исключения попадания дождевой воды под крышу под коньковый профиль ставят уплотнительную ленту.
От дискомфорта, вызванного сильным нагревом металла летом и зимнего холода в гараже можно избавиться, утеплив каркас. Проще всего выполнить эту работу, используя пенопласт. Толщины листа в 40 мм будет достаточно для утепления и размещения между стойками каркаса. Пенопласт не пропускает водяной пар. Это негативное качество материала в нашем случае становится преимуществом, избавляя от необходимости использовать пароизоляцию.
Не забудьте сделать вентиляцию гаража, установив решетки в нижней и верхней частях боковых стен!
Фиксировать клеем жесткий лист утеплителя не обязательно. Достаточно просто вставить его враспор между стойками. Изнутри гаража утеплитель можно обшить плитой OSB, к которой надежно и легко крепятся стеллажи и полки для инструмента и автомобильных принадлежностей.
Разрабатываем проект
На этом этапе надо определиться с размером будущего гаража, видом кровли, типом фундамента. Это необходимо, чтобы рассчитать количество металла и понять, как будет выглядеть конструкция.
Для одной легковой машины оптимальным будет гараж 6х4 м. Для двух подойдет конструкция 6х8 м. Высота – 2–2,5 м.
Крышу для гаража обычно делают односкатной или двускатной. Первая проще в монтаже и дешевле, потому что не надо покупать дополнительные кровельные элементы. Главное, соблюсти уклон – он должен быть не меньше 10–12 градусов. Делать кровлю из профлиста плоской не рекомендуется, иначе зимой она может прогнуться под толстым слоем снега.
Двускатная кровля требует затрат на конек. Монтировать ее сложнее, но выглядит она привлекательнее.
Каркасный гараж отличается небольшим весом, по сравнению, например, с кирпичным. Поэтому фундамент под него чаще всего делают свайным или столбчатым. Можно залить и ленточный фундамент, а также бетонную плиту, если хочется сделать более основательную конструкцию.
Что надо отразить на чертеже:
- расположение несущих столбов;
- кровельную систему;
- размеры и расположение ворот, калитки, если она нужна;
- количество и расположение окон.
Совет. Заранее стоит подумать о вентиляции, потому что гараж из профлиста представляет собой герметичную конструкцию, в которой скапливается конденсат.
Как правильно выбрать профнастил
Выбираем профнастил для гаража
Подготовка к строительству
Последовательность работ
Наружная отделка стен и кровля
Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.
Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.
Их крепят саморезами с резиновыми прокладками, заделывая стыки и шляпки саморезов герметиком.
На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.
По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.
Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.
В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.
Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур. Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции
Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой
Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой
Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.
