Пошаговая инструкция по монтажу крыши для гаража или дома
Возведение каркаса односкатной крыши условно делится на несколько этапов.
Установка мауэрлат
Мауэрлат — это деревянный брус или металлическая балка, на который приходится нагрузка от стропильной системы. Этот элемент равномерно распределяет на стены всю тяжесть конструкции крыши.
Мауэрлат прикрепляют к стене с помощью металлических стержней, шпилек и анкерных болтов. Заранее просверливаются отверстия для размещения крепежей. После этого балку или брус насаживают на металлические стержни.
Мауэрлат является основанием для других частей каркаса
Балки перекрытия
В зависимости от конструкции гаража, монтаж каркаса может подразумевать установку балок перекрытия. Этот элемент каркаса будет поддерживать нижнюю часть стропильной ноги.
Если расстояние между стенами гаража будет превышать 450 см, необходимо установить подстропильные ноги. Этот элемент каркаса имеет другое название — подкос. Наличие данной детали позволит избежать деформации конструкции в целом.
Места соприкосновений балок со стенами необходимо гидроизолировать
Стропильная система
Существует два способа монтажа стропил:
- На разноуровневые стены. Этот вариант является менее затратным, так как для него требуется меньше материала. Нижняя часть стропильной ноги упирается в мауэрлат. Прочность конструкции повышается за счёт пропилов в опорах и использовании металлических крепежей в виде пластин и уголков. Сначала устанавливаются стропила по бокам конструкции. Затем в коньковой части натягивается шнур, по которому устанавливают и выравнивают остальные элементы конструкции.
- Установка готовых ферм. Этот вариант представляет собой конструкцию в виде соединённых в треугольник стропил, стоек и балок. Для удобства сборку ферм необходимо осуществлять на земле. Готовую конструкцию легко поднимать с помощью лебёдок.
Правильный монтаж стропильной системы является гарантией её надёжности
Установка обрешётки
Обрешётка является неотъемлемой частью каркаса крыши, так как она будет основой для монтажа гидроизоляционных и утеплительных материалов. Расстояние между рейками зависит от выбранного типа кровельного покрытия. Например, для монтажа битумной черепицы, в качестве обрешётки используют OSB плиты. Его устанавливают сплошным настилом без зазоров, а сверху нужно класть кровельный материал.
Рейки обрешётки монтируют на стропила с помощью гвоздей.
Обрешётка служит основанием для кровельного материала
Виды крыш и кровельных материалов
Для начала надо рассмотреть какие бывают крыши гаража и после этого выбрать нужный материал и определить из чего сделать крышу гаража. Крыша на гараж вполне может быть сделана самостоятельно, здесь не надо быть большим специалистом, но конечно понятие надо иметь.
Причем вы сможете сделать только простые варианты. Для начала надо будет как следует изучить ее конструкцию.
Для этих целей можно рассмотреть два самых популярных вида крыш. У каждого есть свои конструктивные особенности.

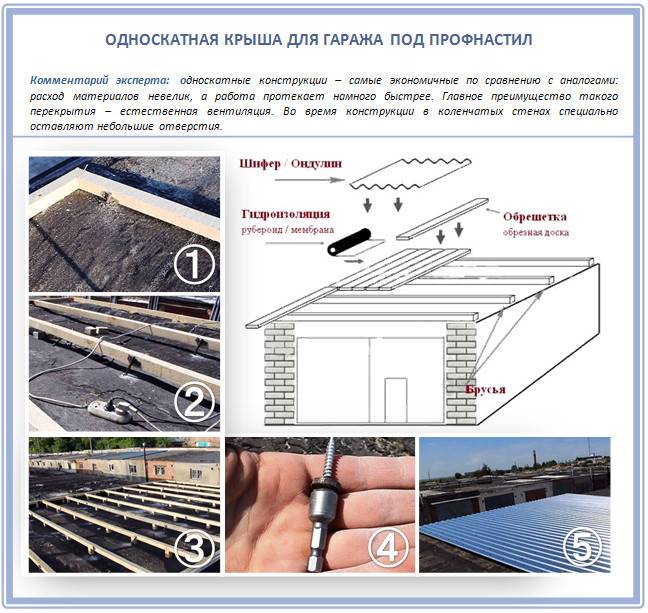

Односкатная крыша
Крыша гаража плоская подойдет для не большого помещения.Этот тип крыши наиболее прост в исполнении. Наиболее часто можно увидеть каркасный гараж с плоской крышей.
Он довольно легко собирается, при продаже дается инструкция по правилам установки. Так же делается деревянная крыша гаража в строениях, где не большая площадь земли и нет возможности ее увеличить.

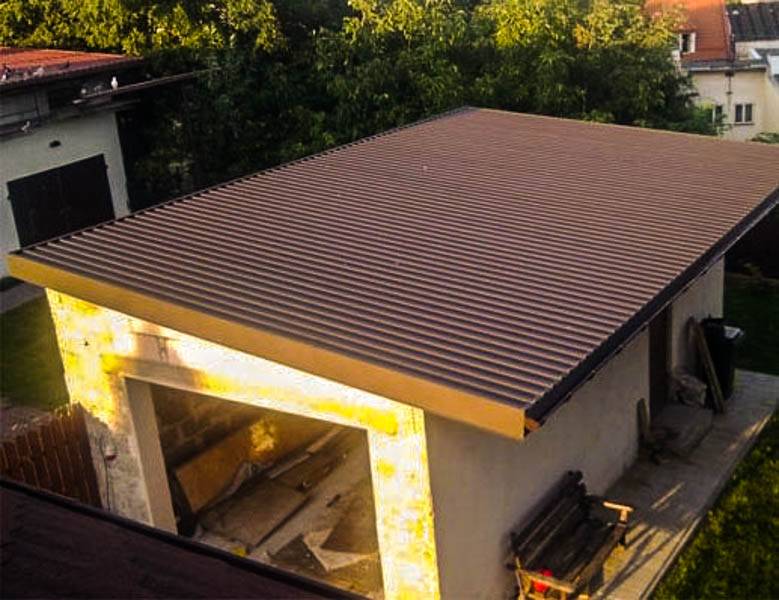

Фото односкатной крыши
Итак:
- Упором для нее служат стены строения, возведенные до разной высоты, а стропильная система применяется самая простая.
- Уровень наклона данной крыши может варьироваться. Выбирать его следует, ориентируясь на климатические условия (в том числе присутствие постоянно дующих ветров) и выбранного материала для покрытия крыши.
- Угол наклона односкатной крыши может быть сделан от 0 и до 60 градусов. Делать наклон крыши больше этого значения не рекомендуется. Свойства материала, выбранного для покрытия крыши, будут определять величину ее наклона (ската).

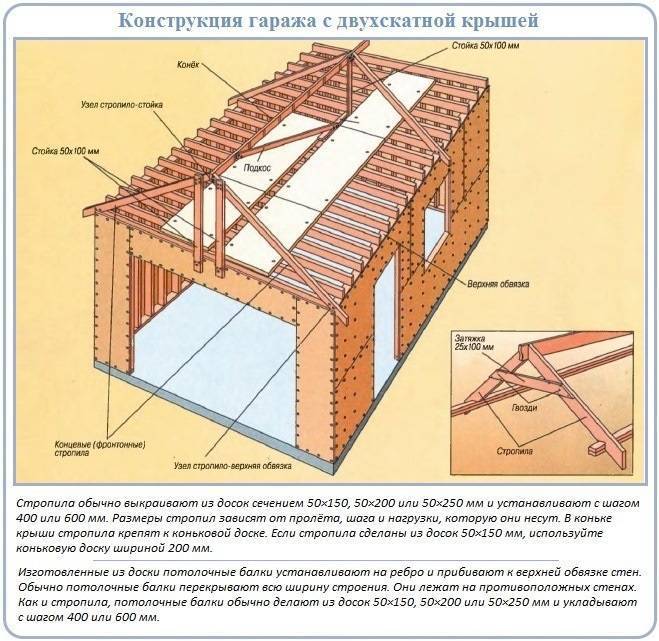

Двускатная крыша
Гараж на одну машину с двускатной крышей можно увидеть довольно часто. У нас на сайте есть инструкция по ее установке.

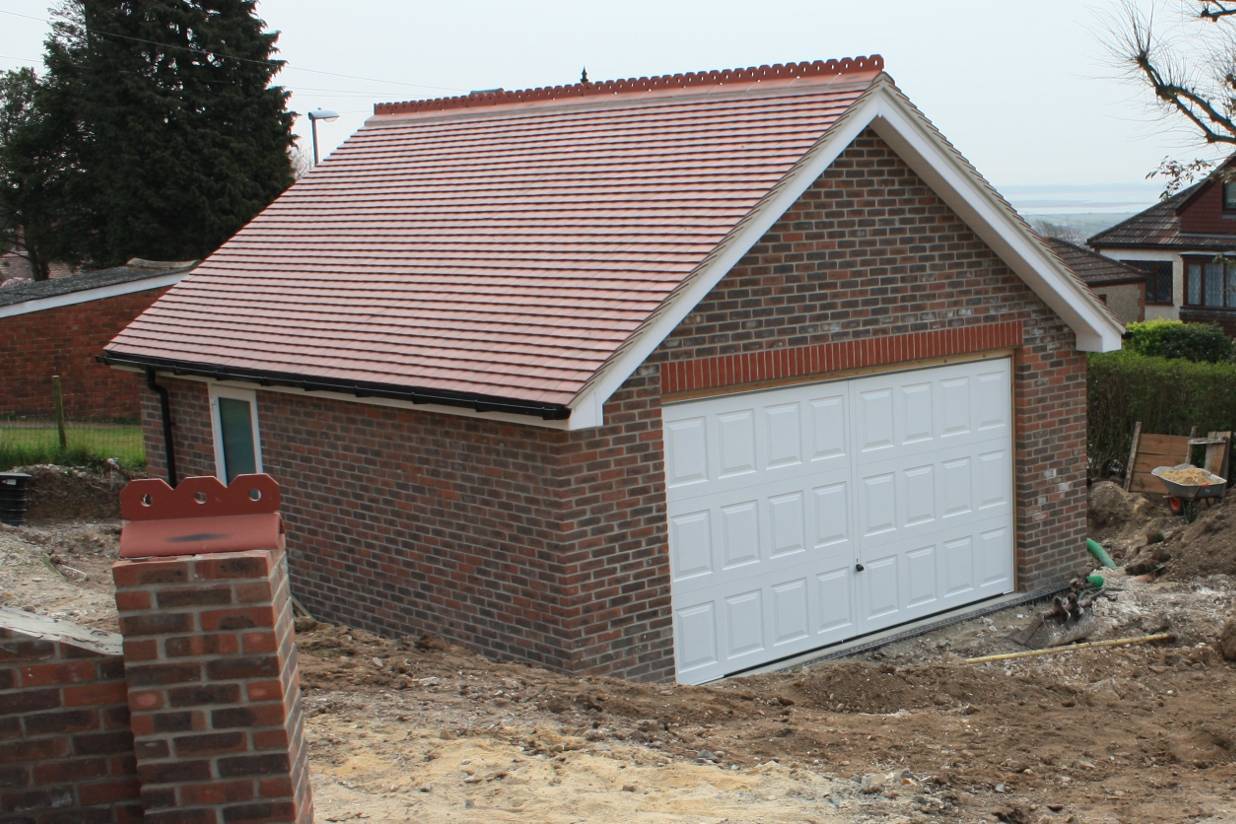

Пример двускатной крыши гаража
Итак:
- Двускатная крыша гаража кроме эстетических преимуществ имеет и чисто практические. Она дает возможность устроить удобное чердачное помещение. Самая простая по форме двускатная крыша имеет вид равнобедренного треугольника.
- В ее устройстве нет ничего сложного при наличии желания и необходимых материалов и инструментов. Стропильная система и кровельное покрытие – составляющие любой крыши.
Стропильные ноги устанавливаются рядами попарно и соединяются верхней частью в районе конька крыши, тем самым образуя ее каркас. Нижняя часть стропил опирается на мауэрлат (горизонтальный брус), который в свою очередь крепится анкерами к стенам строения. - Ширина крыши и высота ее до конька необходима для расчета количества необходимых материалов. Для расчета высоты конька и длины стропильной ноги нужны замеры ширины стен строения и угла наклона крыши.
- Монтаж стропильной системы делается поэтапно, начиная с укрепления мауэрлата и заканчивая устройством обрешетки для дальнейшего покрытия кровли выбранным материалом. Если мауэрлат крепится на стены строения, сделанные из бетона или кирпича, то между ними необходимо сделать гидроизоляцию(см.Гидроизоляция крыши гаража по всем правилам). В качестве нее может вступить рубероидная подкладка.
Самые востребованные материалы для ремонта кровли
Обилие торговых марок наплавляемых рулонных покрытий определяет жесткую конкуренцию среди известных производителей товаров этой категории, включая многие российские компании:
Продукция перечисленных компаний широко известна и популярна благодаря ее высоким эксплуатационным качествам. Поэтому перед покупкой следует внимательно изучить технические характеристики товара, ценовые категории и выбрать наиболее приемлемые позиции.
Популярные рулонные наплавляемые материалы для мягкой кровли
На сегодняшний день оптимальным (цена, качество) для ремонта мягкой кровли на гараже считается Линокром с маркировкой ТКП и его аналоги других производителей. Срок службы данного покрытия 15 лет. Можно использовать и другие более дорогие покрытия, срок службы которых на 5 — 10 лет больше, но и цена выше в два раза. Не рекомендуем использовать дешевые битумные материалы толщиной менее 3 мм., так как они прослужат не более 5 лет.
Односкатные крыши
В последнее время этот вариант набирает большую популярность, и не имеет хорошей альтернативы. Для его устройства не потребуется специальной техники, особенных материалов и глубоких знаний в проектировании. Суть возведения заключается в следующем:
- возводится коробка из несущих стен так, чтобы противоположные длинные стены были на разном уровне;
- на них укладывает мауэрлат;
- поверх бруса скользящим методом монтируют стропила;
- далее, делают обрешетку и настилают кровельный пирог;
- по желанию, можно утеплить конструкцию.
Достоинства подобной технологии очевидны:
- низкая стоимость;
- скоростное строительство;
- простота эксплуатации;
- необычный внешний вид.
Недостатком можно назвать то, что односкатные крыши, сделанные из деревянных брусьев, могут перекрыть небольшие гаражи. Если пролет больше 4,5 метров, потребуется усиливать конструкцию подкосами. Все же, установив опоры среди гаража, можно сделать односкатную крышу для покрытия расстояния до 16 метров.
Вариант 1. Рубероид
Рубероид представляет собой тонкий материал темного цвета, который закатан в рулон. Покрытие крыши гаража руберойдом – довольно длительный сложный процесс. Можно приобрести и евроруберойд, который гораздо легче монтировать, по сравнению с обычным. Но учтите, что и стоить он будет в разы дороже.
Приеиущества:
- Рубероид недорого стоит, это один из самых недорогих вариантов для монтажа крыши гаража;
- Этот материал довольно лёгкий , его легко транспортировать и носить;
- Рубероид достаточно долговечный материал, который лежит около 15 лет, но для этого его нужно грамотно постелить.
Недостатки:
Относительно сложный монтаж, нужно уделить особое внимание правильной укладке;
Внешний вид. Такой материал может испортить внешний вид даже красивого гаража.. Процесс монтажа
Процесс монтажа
Данным материалом чаще всего кроют односкатные крыши. Укладка происходит в несколько слоев. Крыша промазывается битумом, на него строится первый слой рубероида. Каждая полоса стелиться внахлёст на другую. После первого слоя стелился и следующий, но уже перпендикулярно первому слою. Между слоями нужно помазать битумом. Обязательно следите за тем, чтобы материал ложился ровно, в таком случае получится хорошее покрытие, которые не будет пропускать влагу долгие годы.
Разработка узлов крепления и примыкания
В виду того, что кровельная конструкция подвергается постоянному атмосферному воздействию (ветер, осадки), она должна быть надежно закреплена к основанию. Материал основания – монолит, стальной фахверк. Более подробно – см. приложения , .
Пример узла крепления и примыкания наклонной стойки представлен на рис. 6.
Рис. 6. 1-парапет, 2 – анкер , 3 – анкерная пластина, 4 – наклонная стойка, 5 – вставной профиль (сухарь), 6 – ригель, 7 – отлив, 8 – лоток дренажный, 9 – мягкий утеплитель, 10 – наружная отделка парапета, 11 – жесткий утеплитель, 12 – двойная изоляция парапета, 13 – внутренняя отделка, 14 – труба водяного отопления.
Помимо крепления на рис. 6 показаны составные элементы монтажного шва – узла примыкания кровли к стеновому проему или парапету. Данный узел представляет собой комбинацию из 4-х функциональных слоев :
- наружный – дождевой экран (отлив и наружная отделка);
- наружный – гидроизоляционный, паропроницаемый;
- центральный – теплоизоляционный;
- внутренний пароизоляционный – (нащельники и элементы внутренней отделкой) с обработкой герметиком.
Для удаления конденсата из наклонной стойки предусматривают дренажный лоток.
Чем можно дёшево покрыть крышу гаража
Стоимость устройства кровли является одним из основных критериев при выборе материалов
Поэтому важно изучить рынок и определить: какой кровельный материал лучше всего подходит для конкретной крыши гаража
Таблица: сколько стоит квадратный метр кровли из различных материалов
Наименование материалов | Стоимость квадратного метра кровли, руб/м2 | Примечания |
Рубероиды— мастика | 13–1740–45 | |
Медный лист | 300–360 | В рублях/кг |
Алюминий | 1500 | |
Цинк+титан, лист | 1600–2700 | |
Лист стальной оцинкованный | 500–600 | |
Металлочерепица | 220 | + доборные элементы |
Профнастил стальной крашеный Н44, НС44 | 273 | + доборные элементы |
Цементоволокно | 180 | |
Поликарбонаты | 480 | |
Черепица керамическая | 800–1300 | |
Черепица цементно-песчаная | 400–650 | |
Керамогранит | 20 | В $/м 2 |
Выходит, что выгоднее застелить крышу рубероидом. Да и технология укладки такой кровли проста и доступна для самостоятельного исполнения. Хотя долговечность покрытия невелика: его придётся ремонтировать спустя 5 лет. Однако ремонт так же прост, как и первичное изготовление, но уже не потребует полного демонтажа.
Гараж используется для укрытия и технического обслуживания автомобиля. Поэтому такому строению необходима надёжная крыша, позволяющая создать оптимальные условия для хранения техники и проведения ремонтных работ. Этому способствует укладка подходящего кровельного покрытия, а также установка местного отопления.
Жёсткие кровельные стройматериалы
Рассмотрим жёсткие кровельные материалы.
Применяют такой тип кровли, когда нет сплошной обрешётки, но присутствуют дополнительные требования к уклону крыши.
К жёсткой кровле относят железобетонные плиты. Из преимуществ эксплуатации такого материала:
- хорошая защита от взломщиков в случае проникновения в помещение, используя крышу;
- продолжительный срок службы;
- отличный вариант для капитальных гаражных построек, имеющих плоскую крышу;
- сверху можно спроектировать небольшую оранжерею или беседку для отдыха.
Минусы:
- сложность установки;
- дороговизна;
- обязательное устранение зазоров между плитами.
Шифер — кровельный жёсткий материал, но подходит для использования с углом наклона 20-40 градусов. Преимущества использования:
- продолжительный срок службы (шифер прослужит около 50 лет);
- несложная установка, подходит для монтажа своими руками;
- приемлемая стоимость;
- устойчив к изменениям погодных условий;
- легко поддаётся ремонту;
- средний уровень шумоизоляции.
Из минусов:
- хрупкий материал, без усилий можно разбить;
- служит плохой защитой от грабителей.
Модернизированный вариант шифера — это ондулин.
Ондулин представляет собой профилированные листы из битума и целлюлозы. Основа ондулина – целлюлоза, пропитанная пигментами и битумом с полимерными модификаторами. Площадь листа составляет почти два квадратных метра, а весит всего 6,5 кг.
Преимущества ондулина:
- шумо- и теплоизолирующие свойства;
- водостойкость;
- отсутствие электропроводности;
- экологичность материала (в отличие от шифера, в составе которого асбест).
Из недостатков отметим:
- гарантийный срок эксплуатации (это и есть реальный срок службы) – 15 лет;
- относительная температурная устойчивость материала: в серьёзные морозы ондулин станет хрупким, а под прямыми лучами солнца – плавким;
- пожароопасность: воспламенение происходит при температуре от 230 градусов;
- многие марки ондулина со временем под прямым солнцем выгорают;
- при монтаже листов ондулина нужна усиленно-жесткая обрешётка.
Ещё один вариант жёсткой кровли, но который не так часто увидишь на крышах гаражей — это фальцевая кровля. В её основе лёгкий металл. Она не нуждается в мощной каркасной конструкции. Из преимуществ стройматериала стоит отметить:
- прочность;
- продолжительный срок эксплуатации;
- применим для скатных крыш;
- устойчив к перепадам погодных условий;
- не подвержен механическим повреждениям.
Из недостатков фальцевой кровли:
- сложность установки;
- стоимость;
- на низком уровне шумоизоляция.
К разновидностям жёсткой кровли относится и часто используемый для гаражного покрытия кровельный стройматериал – металлочерепица.
Применяется металлочерепица на скатной крыше с уклоном 20 градусов и больше, так как в противном случае она будет накапливать на своей поверхности снежные массы. Из преимуществ выбора материала:
- разнообразие фактур и цветовых решений;
- несложная установка, подходит для самостоятельного монтажа;
- срок службы более полувека.
Особенностью материала является тонкая защитная оболочка, которую крайне легко повредить. При укладке в местах, которые были повреждены, под влиянием влаги быстро начнутся коррозийные процессы.
Профнастил — материал для кровли, который в нынешних реалиях строительства уверенно обходит шифер. Из достоинств у покрытия такие характеристики:
- не воспламеняется;
- невосприимчив к перепадам погодных условий и температур;
- сроки службы 50 лет и больше.
Недостатки — непростая техника подгонки частей при установке.
Ещё один представитель жёсткой кровли — поликарбонат. Может применяться для всех типов крыш. Использование данного материала только получает широкое распространение в строительстве, поэтому не так много гаражных сооружений с крышами из поликарбоната. К плюсам относится:
- приемлемая стоимость;
- несложная установка;
- повышенная устойчивость к влиянию резких изменений температурных режимов и солнца;
- срок эксплуатации около 25 лет;
- экономия на освещении при свете дня, так как поликарбонат имеет прозрачную структуру;
- не воспламеняется и не восприимчив к влиянию выхлопных газов транспорта;
- не выступает реагентом с растворителями.
Но у такого материала есть и отрицательные стороны:
- чувствителен к перепадам температур. При низких минусовых отметках лист поликарбоната сжимается до 3 мм;
- также стоит использовать материал с дополнительной защитой от УФ-излучения. Так как при её отсутствии солнечные лучи способствуют помутнению и появлению трещин на участках кровли.
Сегодня производится масса кровельных стройматериалов для покрытия крыши гаража. И у каждого из них свои достоинства и недостатки. Но решать вам, чем покрыть крышу своего гаража.
Как работают с покатыми крышами?
Перед выполнением работы следует правильно определить угол ее уклона. По правилам, он не должен составлять менее 15°. Эту кровлю делают с обрешеткой, на нее набивают доски. Вот момент, когда владельцу стоит задуматься: чем же покрыть покатую конструкцию? Если строение гаража располагается далеко от дома, что бывает редко, то работу выполняют по своему усмотрению.
Но, если дом располагается рядом, то в эстетических целях кровлю делают такую же, как на доме. Вот здесь желательно не работать своими руками Надо пригласить квалифицированную бригаду. У специалистов опыта больше, они делают такую работу постоянно. Накрывать кровлю в дождь нельзя!
Наиболее простое покрытие покатой кровли гаража — оцинкованная сталь. Материал недорогой, поэтому используется многими. Выполняют работу с устройством стропил с шагом, доходящим до 120 см. Для обрешетки используют брус размером 30х100, 50х50 или 30х70 мм. Толщина элементов материала зависит от нагрузки, которая предполагается кровлю.
Внимание: с уменьшением угла наклона конструкции повышается давление снега на кровельные перекрытия. Правильно сделанное покрытие гаража продлит ему жизнь на многие года
Не создаст проблем владельцу в будущем!
Правильно сделанное покрытие гаража продлит ему жизнь на многие года. Не создаст проблем владельцу в будущем!
Как провести ремонт крыши гаража
Протечка — это основная неприятность, которую приносит кровля гаража, а причины для этого могут быть такими:
- исчерпание ресурса прочности за время эксплуатации;
- отрицательное воздействие погоды;
- некорректный монтаж крыши;
- механические повреждения из-за небрежной очистки кровли от снежного покрова;
- низкокачественный финишный материал;
- пренебрежительное отношение к монтажу гидроизоляции;
- нарушение норм установки при использовании кровельного материала.
Протечки должны устраняться ещё на стадии появления плесени или мокрых пятен. Изначально стоит проверить места соединений, а также стыков, затем целостность крыши на предмет дыр, сколов или прочих повреждений. Кроме того, необходимо устранить разнообразные виды засорений, например, из сухих листьев, которые засоряют углы крыши и накапливают влагу.
Способ ликвидации протечки зависит исключительно от объёма повреждений и характеристик материала для кровли. Частичный ремонт можно проводить для мелкоштучных, а также мягких кровельных материалов. Объём ремонтных работ для панельного и листового материала зависит только от сложности конструкции и её повреждений.
С помощью рубероида можно быстро и недорого полностью отремонтировать крышу гаража и избавиться от протечек
