Гараж из сэндвич-панелей

Плюсы и минусы материала

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
3. Отсутствие усадки.
4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Полезные советы

• Если внутренний утепляющий слой сэндвич-панелей выполнен из минеральной ваты, то ввиду гигроскопичности материала не следует проводить монтаж во влажную погоду.
• Для того, чтобы без риска передвигаться по крыше в процессе установки плит можно соорудить деревянный настил.
• Если в процессе установки вы нечаянно поцарапали панель, обработайте повреждение масляной краской в 1-2 слоя как можно быстрей, дабы не допустить коррозии.
• Чтобы не перегружать конструкцию, не крепите к стенам готового гаража тяжелые стеллажи и полки.

Теперь вы знаете, как собрать гараж из сэндвич-панелей своими руками. Если монтаж выполнен верно, постройка может прослужить вам до 50 лет!

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

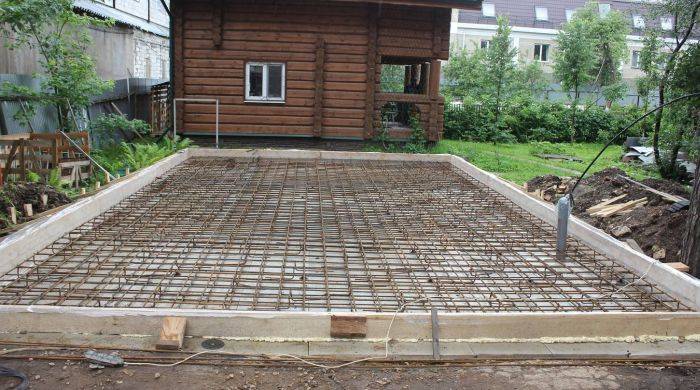

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Гараж из сэндвич-панелей: особенности эксплуатации

Имея доступную стоимость, гаража из сэндвич-панелей обладает ограниченным сроком службы. Рассмотрим требования к эксплуатации строения, соблюдение которых позволит увеличить срок его службы. Следует:

• осматривать 1-2 раза в год кровлю и стены, чтобы убедиться в отсутствии щелей и механических повреждений;
• исключить ударную нагрузку, которая может стать причиной деформации элементов;
• избегать крепления тяжеловесного оборудования на стены;
• использовать для ухода за внутренними и наружными стенами моющее средство без абразива;
• своевременно убирать снег с кровли.

Лестницу лучше сложить у дальней стены

Достоинства и недостатки материала

Лист, по своей структуре похожий на многослойный бутерброд, привлёк к себе внимание строителей не без оснований. Сэндвич-панель состоит из двух пластов оцинкованной стали или полимерного материала, между которыми спрятан толстый слой утеплителя — либо вспененного пенополистирола, либо минеральной ваты. У собранного из такого строительного сырья гаража есть немало преимуществ, обусловленных его техническими характеристиками

У собранного из такого строительного сырья гаража есть немало преимуществ, обусловленных его техническими характеристиками.

Сэндвич-панель представляет собой материал, который состоит из металлических планок и минеральной ваты между ними

Достоинства

Гараж, построенный из сэндвич-панелей, имеет неоспоримые преимущества:

• не требует оснащения помещения отопительным прибором, так как не выпускает тепло, словно термос, даже если температура на улице 200 ниже нуля;
• не пропускает звуки, то есть урчание прогревающегося двигателя из гаража доноситься не будет, а значит, не потревожит сон домочадцев;
• строится без применения специальной техники, ведь панели из двух защитных пластов и слоя утеплителя не тяжёлые;
• сооружается даже зимой, если до наступления холодов была залита бетонная платформа;
• может гармонировать по своему цвету с домом;
• прекрасно смотрится без облицовки дополнительными материалами;
• не ржавеет от атмосферных осадков, не вбрасывает в окружающую среду вредных летучих соединений и не портится под воздействием высокой температуры.

Недостатки

Среди слабых сторон материала можно выделить следующее:

• необходимость установки вентиляционной системы, если под прессом двух внешних пластов выбранных для строительства сэндвич-панелей находится минеральная вата;
• стены спустя некоторое время могут покрыться царапинами;
• сэндвич-панели, в месте соединения которых оказалось мало утеплителя, будут промерзать.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

• • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
  • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом;
Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы;
Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер в отверстие до упора и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер в отверстие до упора и затяните гайки;

• • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
  • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 4

Все более широкое внедрение электроники в современные автомобили значительно усложняет их ремонт. Тем не менее, все еще есть автовладельцы, которые управляют своими железными лошадьми самостоятельно.

Именно смотровая яма позволяет судить о состоянии автомобиля без очереди, в спокойной обстановке и в любое время суток собственными глазами. Что я могу сказать — даже нефть нецелесообразно менять без ямы управления.

Делаем гараж из СП

Выбор проекта для гаража

Для постройки гаража не нужно особых навыков, поэтому его вполне можно изготовить самостоятельно. Перед этим необходимо:

1. Определиться с местоположение будущего гаража.
2. Выбрать параметры размеров (длину, площадь, ширину).
3. Выбрать расположение окон и форточек, а так же их расположение.
4. Решить с выбором ворот (местоположение, материал и тд).
5. Сделать выбор вентиляции.

Виды ворот для гаража:

• распашные,
• откатные,
• подъемные,
• рулонные.

Большинству владельцам автомобилей не нравится когда в гараже присутствуют окна. Это в первую очередь источник для холодного воздуха, во вторую ненужные траты и установка окон. Для гаража более важным считается проведения света и электричества. Немаловажная часть такого помещения — это полы.

• земельный,
• глинобитный,
• из дерева,
• из бетона.

Крышу для гаража чаще делают либо плоской, либо со скатом на один угол.

Технологии постройки гаража

1. Финская (все элементы и стены возводятся из панелей), используя металлокаркасную основу).
2. Российская — немного измененная технология, перекрытия производят из деревянных материалов.

Каркас из металла изготавливают из:

• стоек и ферм, которые изготавливаются вместе с сэндвич-панелями,
• профильной трубы и уголков из металла,
• газовая или электрическая сварка,
• болты.

Фундамент

Способы:

• ленточный фундамент с мелкими заглублениями,
• фундамент с использованием железобетонных плит,
• свайный способ.

Самым оптимальным будет выбор ленточного фундамента и самостоятельная его заливка.

Плюсы:

• Отпадает надобность в обустройстве напольного покрытия,
• Устойчивость. Балансирует колебания земельного покрытия.
• Выдерживает огромные веса.

Этапы установки плиточного фундамента:

1. Определяется местоположение будущего гаража. Осуществляется разметка территории и натягивают шпагат для разметки.
2. Образуем отверстие под котлован в районе разметок. Дно и стенки укладываем виброплитой.
3. Насыпаем песок толщиной 50-70 мм. Слой должен быть равномерным, после чего его необходимо утрамбовать и выровнять.
4. Монтирование опалубки, либо если нет материалов укладывают слой рубероида на стенки.
5. Сборка металлического каркаса, выполняющего роль армирующей плиты.
6. Заливание бетонного основания.

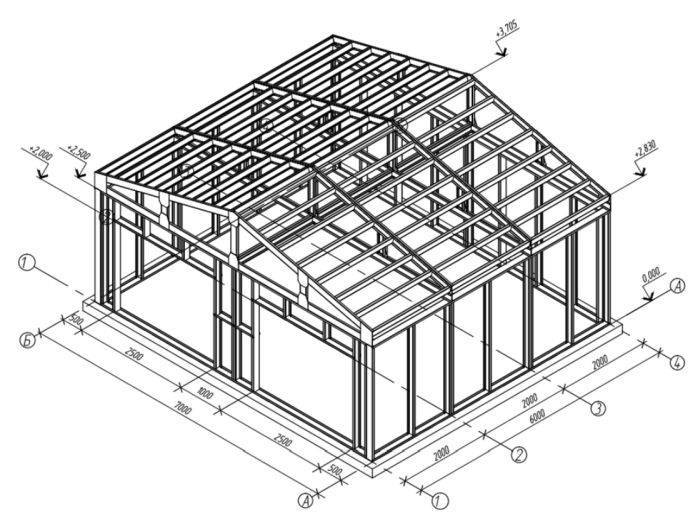

Каркас для гаража из сэндвич-панелей

Опоры из каркаса устанавливают вертикально, двумя методами:

• небольшим углублением в грунтовое покрытие,
• при помощи анкеров прикрепляют к фундаменту

Соединяют элементы:

• винтами,
• болтами,
• шурупами-саморезами,
• сваркой.

Обшивка гаража СИП-панелями

Перед монтажом панелей, на них сверлят отверстия для крепежей. Расстояние между панелью и краем поверхности не менее 5 сантиметров. Все крепежи обязательно должны быть под углом 90 градусов.

Главные правила выполнения монтажа:

1. Самый первый этап снятие заводских пленок с сэндвич панелей с замков. После полной установки происходит снятие панели.
2. При укладке по горизонтали работают по системе снизу-вверх. По вертикали крепление панелей происходит от края каркаса.
3. Во время установки контролируют вертикальность при помощи пузырькового уровня.
4. Замки скрепляют силиконом.
5. Для кровли используются специальные, вспомогательные площадки.
6. Монтирование фасонов производят после окончания установки стен и кровельного покрытия.

Обшивка гаража может происходить в любую погоду. Только необходимо соблюдать температурные условия производителей герметика и монтажной пены.

Выбор материала

При выборе материала для создания макета гаража важно учитывать, какие работы выполняются чаще всего, сколько людей вовлечено в работу (если два, то лучше сделать больше), и сколько места в гараже для макета. Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении). Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении)

Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении).

Для верхнего покрытия стола выбран достаточный размер оцинкованного стального листа (антикоррозионная обработка стали значительно продлевает срок службы верстака).

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовойИсточник sk-amigo.ru

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

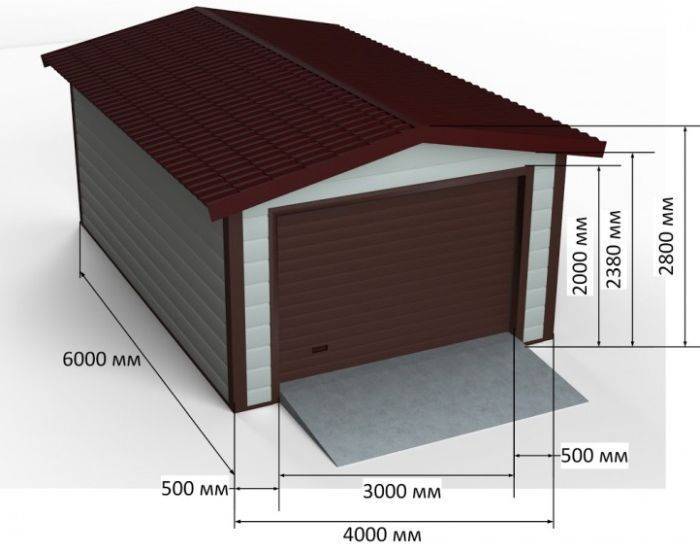

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

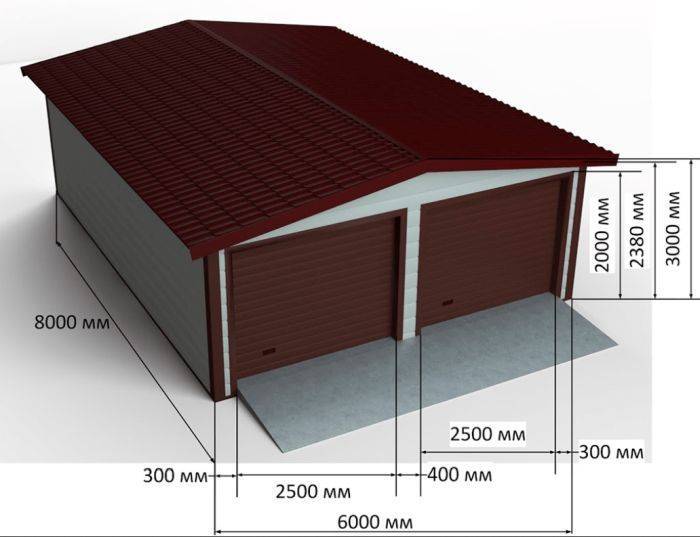

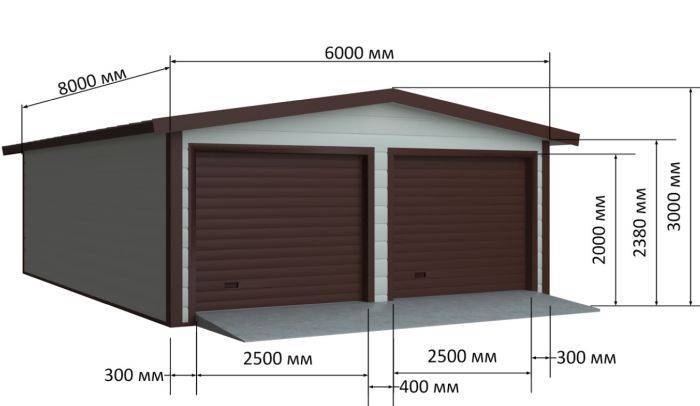

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:

Гараж из сэндвич панелей своими руками

Разберем поэтапное строительство гаража из сэндвич панелей на своем участке.

Для сборки гаража потребуются следующие инструменты:

• шуруповерт;
• перфоратор;
• саморезы с резиновой шайбой;
• строительный уровень;
• силиконовый герметик.

Время сборки зависит от погоды и размеров гаража.

Проект будущей постройки

Чтобы строительство гаража прошло быстро и без затрат на лишние материалы, нужно составить проект будущей постройки. Заранее следует определить размеры гаража

При составлении проекта можно воспользоваться стандартными схемами гаража, которые легко найти в интернете. Самый распространенный размер гаража на одну машину составляет 3*6 метров, строение на 2 машины требует больше места — 8*4 метров.

Стоит продумать, что еще будет находиться в гараже, расположение ворот, будет ли проводиться вентиляция. Когда проект полностью составлен и учтены все нюансы, только тогда можно закупать материал для строительства.

На этапе планирования также стоит определить, какие ворота будут устанавливаться, крыша и пол. Пользуются большой популярностью ворота распашного типа, но можно встретить откатные и рулонные. Чтобы избежать лишних расходов, крышу в гараже обычно делают прямую, либо под небольшим углом.

Чаще всего гаражные постройки делают одноэтажные, но бывают и двухэтажные варианты. Это тоже нужно учитывать на этапе планирования.

При проектировании учитываются и нормативные документы, связанные со строительством гаража из панелей. Он должен соответствовать нормам пожарной безопасности, быть технически верно спроектирован и т.д.

Заливка фундамента

После составления подробного проекта, учета всех параметров гаража, закупки материалов, можно переходить к заливке фундамента.

Работа начинается с разметки будущего строения и выкапывания траншеи. Устанавливается и выравнивается опалубка, поверхность по горизонтали можно проверить строительным уровнем. Внутри конструкции устанавливается арматура и основание каркаса. Далее опалубка заполняется бетонной смесью. Для полного высыхания необходимо подождать несколько дней.

Каркас гаража

Возведение скелета гаража – каркаса, на котором будут крепиться панели. Каркас можно возводить из деревянных брусов или металлических профилей. Деревянные брусы между собой соединяются металлическими уголками с помощью саморезов, металлические профили — соединительными трубами или при помощи сварки.

Строительство каркаса начинается с укладки опорных балок. Их крепят к фундаменту на расстоянии друг от друга 10-15 сантиметров. Как правило, между ригелем и фундаментом укладывают ленту гидроизоляции.

Далее устанавливается каркас из балок или профилей — это опорная конструкция на которую будут крепиться панели

Особое внимание нужно уделять тем частям, где будет большая нагрузка. Весь процесс выглядит так:

• сборка опорного каркаса гаража;
• монтаж промежуточных стоек.

Скелет гаража готов, пора переходить к этапу монтажа панелей к каркасу.

Монтаж сэндвич панелей

Перед монтажом, необходимо подготовить панели, чтобы их размер соответствовал проекту. Можно заранее заказать нужные параметры панелей, либо самостоятельно их нарезать электролобзиком.

Панели к каркасу крепят саморезами с силиконовым уплотнителем. Саморезы вкручиваются в выступающие части панели на расстоянии 30 сантиметров.

Правила монтажа панелей:

1. Перед установкой с панели необходимо снять защитную пленку в местах крепления. Полностью ее лучше снять в конце работ, чтобы случайно не поцарапать поверхность. Некоторые не считают нужным снимать пленку по окончании работы, полагая, что она создает для панели дополнительный защитный слой. Однако, под пленкой может собираться конденсат, особенно в жаркую погоду. В таком случае панель деформируется.
2. При установке панели вертикально, работа начинается с угловой части каркаса. Если панель устанавливается горизонтально, то укладка производится пазом вниз, для лучшего стекания воды и снега.
3. В процессе монтажа каркаса следует следить, чтобы панели были установлены ровно, без наклона.
4. В процессе фиксации листов не нужно сильно вдавливать саморезы, металлическая облицовка не должна деформироваться.
5. С помощью силиконового герметика фиксируются места крепления.
6. Со стороны улицы, снизу на стык и на торец кровли монтируется слив, для более удобного стока воды.
7. Для установки ворот нужно сделать специальную раму, которую крепят арматурными прутьями к основанию.

После установки и обшивки панелями каркаса, гараж нужно утеплить. В качестве утеплителя используют пенопласт, который крепят на предварительно установленные деревянные бруски.
