Возведение столбчато ленточного фундамента для забора

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

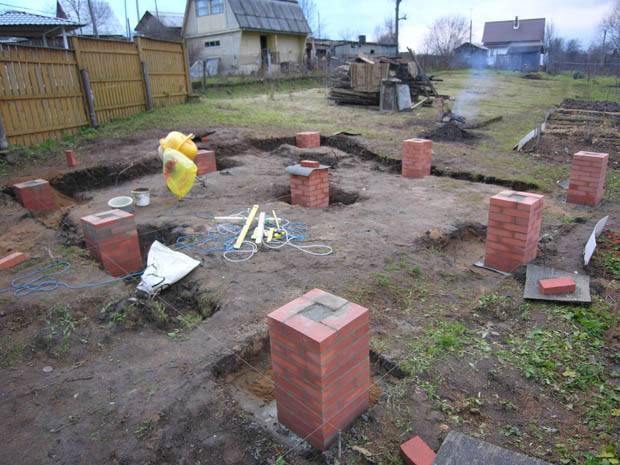

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Причины разрушения

Столбчатые фундаменты возводят для домов, имеющих небольшой вес. Это в основном каркасно-щитовые дома и срубы.

Разрушение такого основания может быть вызвано целым рядом причин:

• использование некачественных материалов с недолгим сроком службы;
• неправильный расчёт несущей способности грунта и фундамента на стадии проектирования;
• отсутствие гидроизоляции столбов;
• увеличение нагрузки на фундамент в результате перепланировки внутридомовых конструкций;
• подошвы фундаментов оказались в зоне пучинистого грунта;
• подъём уровня грунтовых вод;
• неправильно установленная система водоотведения.

Ход работ

После проведения всех необходимых расчетов и подготовки проекта можно начинать строить фундамент. Все работы по возведению делятся на несколько этапов.

Первый включает монтаж столбов:

Подготовленный, расчищенный от посторонних предметов участок земли размечается согласно проекту. Растительный слой почвы толщиной 10см желательно снять. Разметку осуществляют с помощью бечевки и колышков

Очень важно четко выставить углы под 90градусов.
Затем приступают к копке траншеи по линиям расположения опор на глубину 0,4м. Она нужна для удобства формирования скважин под опоры

После того, как будут выкопаны все скважины, траншея засыпается песком.
Скважины формируют с помощью бура, лопата или шнека.
В случаях, когда скважина заглубляется ниже 1м, необходимо предотвратить осыпание боковых поверхностей с помощью подпорок.
Дно ямы засыпается песчаной подушкой толщиной 10-40см.
Перед тем как установить сваю, необходимо произвести гидроизоляцию. Обычно для этих целей применяется двухслойный рубероид.
Опору вставляют в скважину, пространство между ее стенками и поверхностью ямы заполняют бетонной смесью.
В случае с использованием несъемной опалубки для формирования столбов гидроизоляционным материалом застилают дно скважины. Затем опалубку заполняют арматурными элементами и бетонируют.
Опоры должны быть приподняты над поверхностью на 20-30см. После того, как стойки зафиксируются в грунте, бетонируют внутренние полости труб.
Для продолжения работ по возведению основания столбики должны укрепиться и набрать необходимый запас прочности.

Затем можно приступать к монтажу ленты:

1. Собирают арматурный каркас. Его необходимо будет привязать опускам арматуры, выходящим из опор. (Нужно оставить такие опуски по 20-25см длиной).
2. Затем осуществляют сборку опалубки для ростверка.
3. Внутренняя поверхность опалубки гидроизолируется с помощью мембранных материалов или полиэтилена.
4. После это осуществляется заливка каркаса бетоном. Заливку нужно проводить за один заход. Чтобы избежать появления пустот внутри монолита, бетон протыкают глубинным вибратором. О том, как правильно соблюдать пропорции при подготовке бетонной смеси, можно почитать здесь.
5. Разобрать опалубку можно будет спустя неделю. На набор прочности фундаментом потребуется больше времени – примерно 28суток. Если стоит засушливая жаркая погода, монолит необходимо периодически поливать водой.
6. После набора основанием прочности обязательно проводится гидроизоляция фундамента.

Глубина заложения

Этот параметр является одним из самых важных на этапе создания проекта. Он напрямую связан с рядом показателей грунта на участке. Чтобы получить актуальные характеристики грунтовых слоев, проводятся геологические исследования. Наиболее грамотно их выполнят специалисты.

Однако сделать выводы относительно почвы можно и самостоятельно. Для проведения самостоятельных исследований на участке бурится несколько скважин. Глубина каждой должна быть равна 0,6-0,9м. Таким образом можно визуально оценить грунт.

На каком уровне расположены подземные воды, можно узнать, замерив расстояние от поверхности земли до зеркала воды в колодце. Если своего колодца нет, можно посмотреть у соседей.

Важным показателем также является отметка промерзания грунта в зимний период. Чтобы избежать разрушений, оказываемых морозным пучением, опоры заглубляют ниже этой отметки.

Для получения наиболее качественного результата исследовательские работы и составление проектно-сметной документации лучше заказать в фирмах, специализирующихся в данной сфере.

Порядок выполнения работ

После получения проектно-сметной документации можно приступать к строительству. Возведение основного части, строящегося объекта можно разделить на определённые этапы.

?

Подготовка и разметка участка

Производится предварительная очистка участка: выкорчёвываются деревья и кусты; снимается растительного слоя земли.

На этом этапе работы понадобится небольшой набор инструментов и материала:

• рулетка;
• бельевой шнур;
• строительный уровень;
• прямоугольный треугольник;
• деревянные колышки.

Границы объекта и несущих стен отмечаются с помощью колышков и натянутого шнура. Углы между стенами проверяют с помощью треугольника и составляют 90 градусов. Это если не предусмотрено сложное архитектурное решение.

Земляные работы

Для рациональности установки опорных столбов выкапывают траншею по всем линиям разметки. Глубина не должна превышать 40 сантиметров, а ширина – не более 100 миллиметров. После этого приступают к формированию отверстий стойки.

Выкопав ямы, траншею следует закопать, ленточный фундамент не должен лежать на земле. Лучше засыпать песком до определённой высоты.

Установка столбов

Диаметр ям под опоры зависит от нагрузки на основание, определяется при расчёте. Для формирования углубления используют бур и лопату, если надо копать глубоко, используют шнек.

Если высота ямы более 100 сантиметров, для предотвращения осыпания делают подпорки. На дне углубления выполняется подушка из песка, толщина может изменяться от 100 до 400 миллиметров.

Перед установкой опоры, производится гидроизоляция двойным слоем рубероида. Затем элемент вставляется в яму и заливается цементно-песчаным раствором между трубой и стенкой углубления. Если для выполнения стоек заготовлена опалубка, гидроизоляционный материал закладывается на дно шурфа и заливается рабочей смесью. Такие столбы укрепляются арматурными прутами.

Трубу приподнимают на высоту 20-30 сантиметров и оставляют до полного затвердевания цемента. В случае необходимости, выполняется укрепление столбов. Это зависит от выбранного материала. После затвердевания подушки и укрепления стоек, жидкий бетон заливается в свободное пространство в углубления, а потом в полость внутри трубы.

Готовые столбы оставляют до полного высыхания, и набирать определённую прочность. Верхние концы арматурных прутьев выступают из опор на 15-20 сантиметров.

Установка ленты

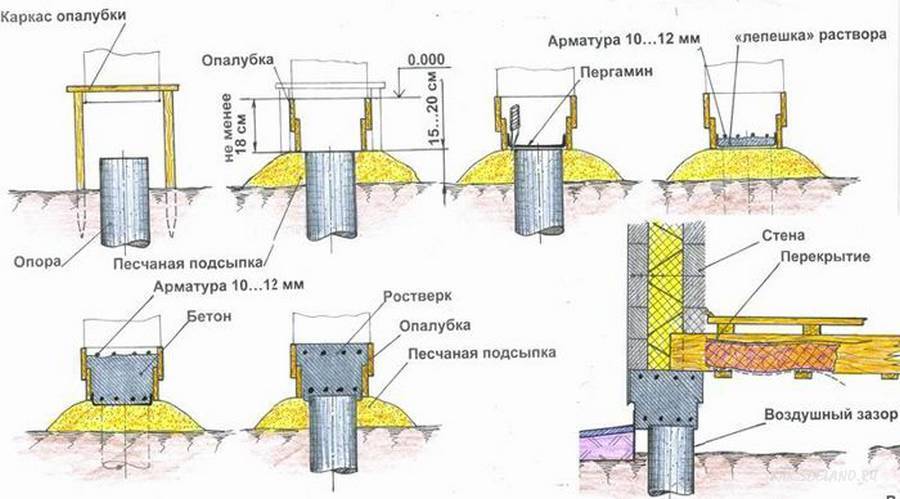

После выхода на поверхность опорные столбы связываются ленточной частью конструкции. Соединительную стяжку называют ростверком, который держится на опорах.

Пошаговая инструкция строительства ленточного участка фундамента:

1. Делается каркас из арматуры и стальной вязальной проволоки. Полученный элемент приваривается к арматурным прутьям, торчащим из столбов.
2. Монтируется опалубка для заливки ростверка вокруг сваренного каркаса. Для сооружения используются доски, фанера или плиты ДСП.
3. Выполняется гидроизоляция внутренней поверхности опалубка. Для этого используется полиэтилен или мембранный материал.
4. Заливается бетонный раствор в собранную опалубку. Рабочий раствор можно приготовить самостоятельно или заказать готовый. Операция выполняется за один заход, раствор лить только горизонтально. Следует предотвращать образование вертикальных стыков, может произойти образование трещин. В залитый бетонный раствор погружается специальный вибратор. Это поможет избавиться от образования воздушных карманов.

Ростверк сохнет в течение 28 дней, за это время бетон набирает прочность. У зависимости от погодных условий на протяжении всего времени необходимо выполнять следующие процедуры:

• При большой влажности накрывать полиэтиленовой плёнкой.
• При высокой температуре — дополнительно увлажнять.

Опалубку можно снять после полного затвердевания заливки. Обязательно выполняется гидроизоляция ленточной части фундамента и засыпаются оставшиеся траншеи.

Материал для опор

Качество материала, используемого для строительства опор, напрямую влияет на надежность и несущие характеристики фундамента.

Столбы возводят из следующих стройматериалов:

• Бутового камня – отличается особой прочностью и длительным сроком службы. Однако кладка требует специальных навыков, поэтому лучше обратиться к профессионалам.
• Труб – можно использовать металлическую, бетонную или асбестоцементную трубу. Это довольно бюджетный способ, не требующий особого опыта. Трубы устанавливаются в скважины, заполняются арматурой и бетонируются.
• Дерева – не особо популярный материал в силу его недолговечности и подверженности процессам гниения. Деревянные опоры допустимы в основном для некапитальных построек хозяйственного назначения, террас и проч.
• Бетона – качественный и надежный вариант, сваи покупают на заводах, специализирующихся на их производстве, либо делают самостоятельно.
• Клинкерного кирпича – этот вариант подходит лишь для фундаментов мелкого заглубления. Опоры из клинкера должны быть шириной 0,4-0,5м.

Согласно рекомендациям специалистов, сечение опор из любого материала должно быть не менее 0,4м.

Монтаж столбчато-ленточного фундамента

Возведение такого основания состоит из двух этапов: монтажа опор и устройства бетонной ленты.

Перед началом строительных работ необходимо рассчитать все нагрузки и определиться с глубиной заложения основания и характеристиками опор.

При расчете берут во внимание такие параметры:

• глубину расположения подземных вод;
• уровень промерзания грунта и его характеристики.
• нагрузку от здания.

От правильного соблюдения технологии монтажа будет зависеть надежность и безопасность дома.

Фундамент может быть мелкозаглубленным до 400 мм или заложенным на большую глубину. Столбы устанавливают, в зависимости от несущей нагрузки от постройки, на расстоянии друг от друга 1000-2000 мм.

Чем больше шаг между опорами, тем ниже нагрузки они способны выдерживать. Опоры должны располагаться по углам дома, на пересечении несущих стен, под колоннами, камином и другими элементами повышенной тяжести.

Разметка участка

С самого начала делают разметку участка, согласно проектной документации. Предварительно на бумаге рисуют чертеж, на котором размечают места расположения свай. Только после этого начинаются строительные работы.

Согласно чертежу выполняют разметку строительного участка. Места установки опор намечают деревянными колышками или металлическими прутьями. Между столбиков протягивают шнур по периметру и по диагонали, строго следят за соблюдением уровня. Проверяют, чтобы получились ровные прямоугольники. Шнуром отмечают наружный и внутренний контур расположения бетонной ленты.

Подготовка к монтажу свайно-ленточного основания.

Устройство фундамента своими руками

Столбчато-ленточный фундамент, объединенный монолитной стяжкой из бетона сделать достаточно легко

При этом важно правильно выполнить все расчеты и соблюдать технологию

Руководство по монтажу фундамента:

1. Согласно разметке роют траншею под ленточное основание, глубиной 40 см. Ширина траншеи должна быть больше ширины фундамента на 7-10 см, чтобы осталось пространство для монтажа опалубки.
2. В местах установки столбов делают углубление, лопатой или с помощью бура. Диаметр опорных столбов зависит от несущей нагрузки на опоры. Чем больше будет сила тяжести, тем больше должно быть сечение сваи.
3. Устанавливают столбы, для получения более прочного основания заливают их бетонным раствором.
4. Делают опалубку из досок, устанавливают подпорки, чтобы форма не развалилась под силой тяжести бетона.
5. Заливают бетонную ленту по всему периметру дома.

В опалубке не должно быть щелей, чтобы бетонный раствор не вытекал наружу.

К монтажу цоколя приступают только после того, как бетонная лента полностью высохнет.

Монтаж буронабивного фундамента

После разметки участка начинают выполнять основные работы по закладке основания дома. Ленточный фундамент на буронабивных сваях прослужит более 70 лет, при условии выполнения всех этапов технологического процесса.

Пошаговая инструкция по устройству столбчато-ленточного фундамента своими руками:

1. Проводят бурение скважины в несколько этапов. Первые 150-200 см почвы выбирают с помощью буровой насадки. Затем бурят скважину с использованием шнека.
2. Когда скважина необходимой глубины готова, на дно насыпают песчаный слой, толщиной 300-400 мм, он способствует повышению несущих характеристик почвы.
3. С помощью крана, в скважину вводят металлическую арматуру из вертикальных прутьев, сечением 10-16 мм. Металлический каркас изготавливают с горизонтальной обвязкой, повышающей его прочность.
4. Скважину заливают бетонным раствором, по мере наполнения полости столбовую трубу поднимают. Раствор заливают непрерывно до полного заполнения отверстия.
5. Обсадную трубу удаляют, формируют голову сваи.

Как делать свайно-ленточный фундамент своими руками, можно увидеть на видео:

Свайно-ленточный фундамент в некоторых случаях является оптимальным вариантом для обустройства основания для дома. Технология его возведения позволяет сэкономить значительные средства и время на выполнение строительных работ.

Столбчато-ленточный фундамент

Столбы должны быть строго перпендикулярны земле, если это условие будет нарушено, то не ждите от такого фундамента прочности и верности на долгие годы. Столбы можно сделать из кирпича или так же из бетона. Там где будут выводиться столбы их нужно скрепить, связать с арматурой фундаментной ленты, то есть необходимо вывести арматуру ленты и связать её со столбами, для цельности и жесткости всей конструкции. Для столбов делается опалубка из досок столбчато ленточный фундамент с монолитной стяжкой просто можете использовать рубероид, скрутив рубероид под размер ваших столбов в виде трубы, вставив внутрь рубероида связанную арматуру, рубероид послужит каркасом для заливки бетона.

Из чего делать столбы?

Прежде чем приступать к самостоятельному обустройству столбчато-ленточного основания, вы должны выбрать оптимальный материал для изготовления опор. В число доступных решений входят: древесина, бетонные блоки, кирпич, а также трубы из асбестоцемента и металла. Ознакомьтесь с особенностями каждого варианта и выберите наиболее подходящее под вашу ситуацию решение.

Деревянные опоры

Деревянные опоры

Применяются крайне редко по причине своей сравнительно низкой долговечности. Столбы из древесины подойдут разве что для обустройства фундамента, предназначенного под установку террасы либо другой подобной конструкции.

Оптимальный диаметр деревянных столбов – 150-200 см.

Для гидроизоляции древесины оптимально подходят мастики на основе битума.

Деревянные опоры

Кирпичные опоры

Для обустройства столбчато-ленточной конструкции хорошо подходит кирпич-железняк. С его применением также возводятся мелкозаглубленные столбчатые фундаменты.

Кирпичные опоры

Профессионалы рекомендуют обустраивать кирпичные опоры шириной порядка 40-50 см.

Бетонные опоры

Опоры в виде бетонированных столбов, дополнительно упрочненных армированием, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

Бетонные опоры

Столбы из бетона могут иметь как цельную (монолитную) конструкцию, так и состоять из нескольких блоков.

Трубчатое основание

Трубчатое основание

Трубы из асбоцемента либо металла очень удобны в установке. Монтаж сводится к размещению полых труб в предварительно подготовленных углублениях, установке внутрь труб стержней арматуры и финишной заливке полости бетонным раствором.

Работа выполняется предельно быстро и просто. Оптимальный диаметр труб подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

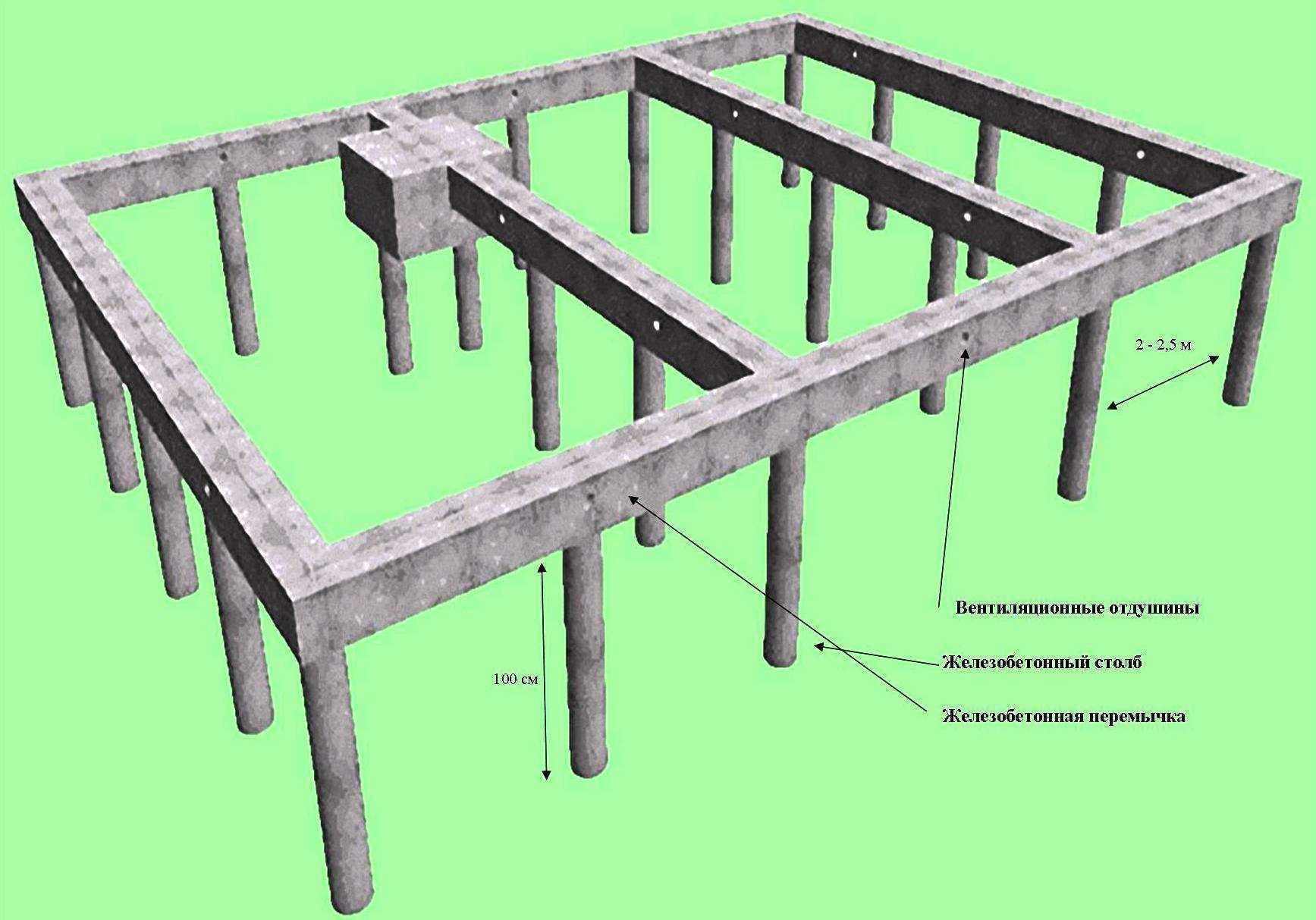

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Монтаж ленточного фундамента с колонной

На начальном этапе происходит подготовка площадки для строительства всего дома в целом, вместе с одной колонной или несколькими. Характерной чертой этого способа является то, что заливка бетоном будет производиться в течение одного дня для всех архитектурных элементов: стен и колонн.

Как правило, при таком подземном способе соединения колонн и стен важен материал, используемый впоследствии для возведения стен. Это могут быть шлакоблоки, кирпич, газобетон и другие варианты.

Разметка и земляные работы

До начала разметки с участка под строительство удаляется сор, камни, ветви и опавшие листья. На пересеченной местности производят выем почвы в верхней части склона для создания ровной площадки. Затем начинают разметку с нитями и колышками при помощи уровня и других специальных инструментов.

Рытье траншеи под фундамент, в том числе для колонн, начинают с нижней части склона, если на участке имеется уклон, а также следят за углом образующегося котлована, чтобы не допустить осыпания грунта. Работы не должны вестись без сверки с проектной документацией.

Существуют два основных способа усиления ленточного фундамента в местах возведения колонн:

• усиление армированного пояса
• углубление самого заливного фундамента

Один или оба способа выбираются исходя из проектных расчетов. Во втором случае могут производить не только углубление, но и расширение мест для оснований колонн. Как правило, эта система используется для установки готовых заводских «стаканов» в состав цельного ленточного фундамента.

Армирование

Для плетения армированной сетки для фундамента под стены используется арматура с толщиной до 20 мм, которая связывается вязальной проволокой достаточной толщины. Для мест планируемого монтажа колонн выбирают арматуру с большим диаметром.

К тому же если при стандартной заливке фундамента под стены арматура остается в толще застывшей бетонной смеси, то колонны нарушают эту плоскую картину торчащими вверх пучками арматуры. Она необходима для возведения после застывания бетонной смеси. Так называемые «выпуски» арматуры, анкера для крепежа и закладные устанавливают до того, как будет производиться заливка.

Заливка

Чтобы залить траншеи бетоном без воздушных карманов, понадобится автоматический вибрирующий инструмент. Используется бетонная смесь на основе щебня и бетона марок М400 – М600 – в зависимости от проектных расчетов и предполагаемой нагрузки на колонны.

После заливки фундамент накрывается специальной пленкой. Заливка производится в траншею из опалубки с распорками, выстланную рубероидом. Уже через 3-5 дней происходит первичное схватывание смеси.

Воспользовавшись основными рекомендациями, изложенными в статье, можно досконально разобраться в тонкостях и нюансах обустройства ленточного фундамента под колонны.
