Гараж ракушка своими руками

Гараж ракушка – это легкое сооружение сборно-разборной конструкции, пользующейся большой популярностью у современных автолюбителей. Такой тип гаражного сооружения появился еще в середине 90-х годов и быстро стал востребован среди владельцев частных машин. Несмотря на простоту возведения, несложный набор используемых материалов и инструментов, гараж ракушка своими руками построенный будет служить владельцу авто долго и надежно.

Возведение гаража ракушки гарантирует любому автовладельцу следующие преимущества:

Экономию средств. Стоимость любого гаража ракушки по сравнению с капитальными строениями значительно ниже. Экономию времени. Возвести такой тип сооружения вполне можно за 1-3 дня. Продолжительность работ зависит от уровня подготовки основания и комплектации стройки.
Простоту установки. Сделать гараж ракушку самостоятельно сможет даже человек без навыков в области строительства.
Удобное месторасположение гаража ракушки, который можно расположить на небольшом участке рядом с домом.
Надежная защита автомобиля от различных воздействий и посягательств. Для установки этого типа гаража необходима только выровненная площадка земли и немного свободного времени.

Подготовительные работы

Для установки гаража ракушки нужно выполнить определенные подготовительные работы. В первую очередь разравнивают площадку под гараж и делают разметку места под сооружение, на котором оно будет располагаться. Исходя из размеров автомобиля, определяются с линейными размерами конструкции гаража. На выбранном участке устанавливают угловые колышки и натягивают между ними веревку или бечевку по размерам внешних размеров конструкции. Площадку рекомендуется залить бетонным раствором или утрамбовать поверхность с использованием щебня или гравия. Чтобы сделать бетонное, надежное основание необходимо сделать опалубку и заранее тщательно выровнять землю, убрать растительность и лишнюю почву. Если грунт на участке глиняный, опалубку можно не устанавливать. В противном случае монтируют опалубку из любых древесных материалов. По краям основания желательно подготовить шесть несущих опор: по одной в каждом углу и по одной по длине сооружения.

Чертеж гаража ракушки

Основанием для гаража ракушки может также служить конструкция из досок толщиной не меньше 5 см. Специалисты советуют использовать доску шириной не менее 20 см. Для каркаса рамы нужно подготовить прочный, без сучков и трещин деревянный брус. Сечение бруса 40х80 мм или 50х100 мм. Для скрепления отдельных брусьев используется клей, а для соединения элементов используют более прочные усиления. Для этих целей готовят железные или фанерные косынки. Технология постройки В основании рамы устанавливают шарниры. Для крепежа отлично подходят болты или проушины, которые делают из полосовой стали. В качестве рам для сооружения можно также использовать дюралевые или стальные трубы, которые при сборке фиксируют с металлическими направляющими элементами. Деревянные реи, применяемые для сборки рам, сцепляют болтами из латуни. Также можно для крепления деревянных деталей применить специальный казеиновый клей. При монтаже каркаса рекомендуется использовать уровень, чтобы избежать перекоса сооружения. Сквозь углы каркаса протягивают прочный и надежный шнур, способствующий повышению устойчивости строения. Для обшивки гаража ракушки используют брезент или любую высокопрочную ткань, которую применяют в производстве тентов для грузовиков или в пошиве палаток. Вместо ткани можно применить тонкие листы профнастила, которые можно раскроить на отдельные элементы. Фиксируют ограждение гаража ракушки к конструктивным элементам капроновым шнуром или металлической высокопрочной проволокой. Дополнительные рекомендации В зимнее время с гаража ракушки нужно регулярно счищать снег для предотвращения протекания конструкции или ее деформации вследствие значительной массы снежной шубы. Гараж ракушка, в зависимости от модели, может оборудоваться разнообразными механизмами для открывания ворот. У некоторых видов ворота закатываются вверх за счет использования противовеса или специального пружинного механизма. У других моделей – раскрываются нараспашку.

Гараж ракушка — механизм ворот

Если гараж ракушка будет установлен в проходном месте, а не на своем загородном участке, желательно его оснастить противоугонной сигнализацией. Затраты финансов и времени на постройку гаража значительно меньше, чем угон транспортного средства. Поэтому любому автовладельцу выгоднее выкупить небольшой по размерам участок земли и поставить на нем гараж, чем постоянно волноваться за автомобиль, оставленный без присмотра.

Подготовительные работы

Несмотря на меньшие временные затраты в части строительства гаража, без подготовительных работ не обойтись

Установка такой конструкции не потребует слишком много времени по сравнению с обычным гаражом. Но подготовить участок для строительства нужно обязательно. В первую очередь нужно убрать с территории весь мусор, срезать бугры и засыпать ямы, после этого сделать из щебня подушку и утрамбовать её. Чтобы получить удобный заезд в гараж, делают удобный спуск, уложив арматурный каркас и залив его бетоном. Когда участок будет полностью готов, можно завозить необходимые для работы материалы.

Подготовка к сборке конструкции

Когда отдельные секции конструкции собраны, можно приступать к их сбору

Чтобы упростить и ускорить работы по сборке гаража, желательно заранее сделать отдельные секции конструкции, и только после этого собирать их вместе.

Для создания благоприятной и комфортной обстановки в гараже-ракушке желательно его утеплить и провести электричество, ведь в нём придется не только хранить машину и инструменты, но и заниматься ремонтом. Монтаж розеток и светильников не потребует больших затрат времени, только учтите, что в этом помещении провод обязательно нужно укладывать в гофре.

Многие автолюбители для теплоизоляции используют универсальный утеплитель – пенополистирол, отличающийся повышенным сроком службы и хорошими характеристиками. Дополнительно он привлекает тем, что способен принимать необходимую форму, с ним удобно работать. Укладывают утеплитель в ракушке на строительный клей.

Металлический гараж ракушка – плюсы и минусы конструкции

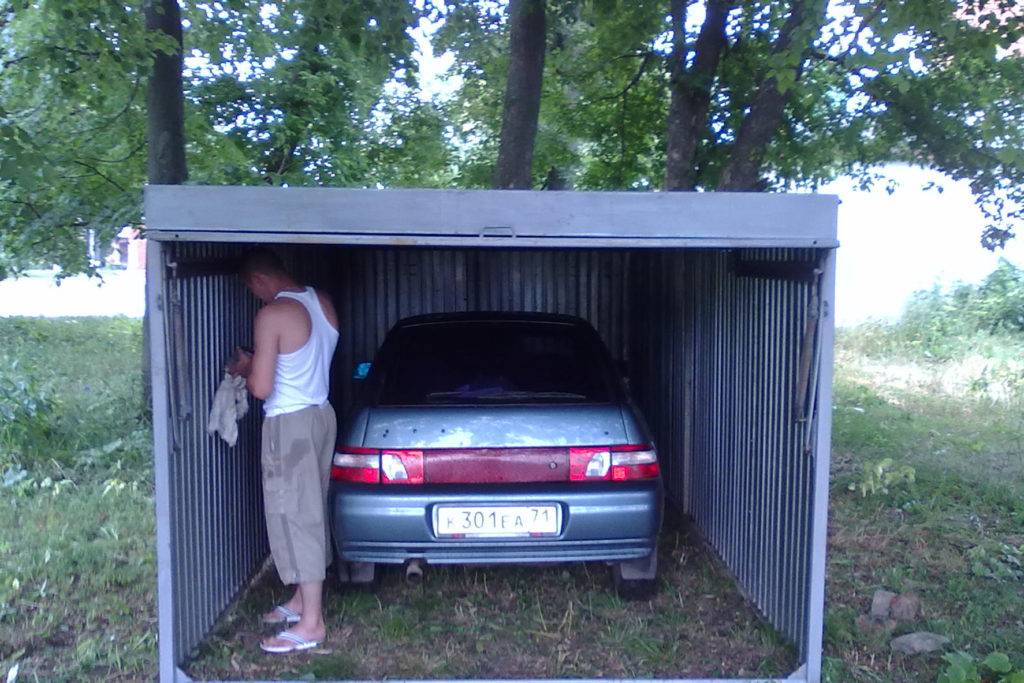

Фото гаража ракушки

Гараж ракушку для мотоцикла можно собрать за пару дней. Связано это с тем, что все панели находятся в готовом для сборки состоянии и дополнительной отделки в помещении Вам не потребуется. К основным преимуществfм данного типа гаражных боксов относится:

Простота сборки (за счет легкого металлического каркаса и готовых к монтажу гофрированных листов),
Невысокая стоимость комплекта для сборки (по сравнению с каркасными и блочными гаражами итоговая стоимость выйдет в 1,5-2 раза ниже),
Нет необходимости закупать дополнительные комплектующие для крепления панелей (все можно собрать с помощью нескольких десятков шурупов и саморезов),
Возможность создать просторное помещение неограниченного размера,
Оснащение разборного комплекта подъемными воротами,
При протечке ремонт гаражей ракушек можно проводить самостоятельно с помощью стальных заплат.
Вес гаража ракушки не требует обустройства дополнительного фундамента.

Но несмотря на огромное количество плюсов данного типа боксов, как и любая конструкция, гараж улитка имеет несколько минусов:

Нет возможности до конца открыть дверь при использовании механического механизма;
Необходимость в утеплении (у металлических гаражей плохая терморегуляция в помещении);
Опасность появления коррозии на несущих конструкциях.

Как собрать?

Чтобы собрать его своими руками, нужно заранее сделать проектный план и купить материалы.

Расчет конструкции

Общая цена будет зависеть от комплектующих. Нам нужны следующие элементы для гаража 3 на 6, высотой 2,5:

Металопрофиль. Около 60 листов. Цена за квадрат – около 170 рублей. В итоге около 10 тысяч.
Нам нужны саморезы для крепления. Цена за один – 2 рубля. Нужно около 370 штук. Поэтому цена – 740 рублей.
Необходимы внешние уголки для профнастила. Размер одного уголка – 1 метр (стоит около 1000 рублей).
Также нам нужны профили в форме квадрата 5 на 5 сантиметров. Один стоит около 50 рублей. Нам нужно 110 метров, поэтому цена – около 6000 тысяч рублей.
Петли. От 100 рублей.
Болты (длиной 7 и 12 сантиметров), по 10 штук каждый. Общая цена – около 500 рублей.
Металлические пластины. Они понадобятся в процессе сварки. Цена – 100 рублей за каждые 1,5 метра.

Общая цена будет около 20 тысяч рублей.

Необходимые материалы и инструменты

Для сбора нужны следующие инструменты:

Электроды и аппарат для сварки.
Болгарка и круги по металлу.
Шуруповерт.
Шлифованные и отрезные диски (для болгарки).
Дрель и набор сверл.
Рулетка, маркер и угольник.

Еще нам нужно заранее купить материалы:

Квадратный металопрофиль.
Листы профиля для обшивки, с цинковым покрытием. Для стен подойдет маркировка С20. Для потолка нужно выше.
Металлическая полоса 5 миллиметров.
Болты и гайки различного размера.
Петли для ворот, которые можно приваривать. Диаметр – около 16.
Жидкие гвозди.
Пенополистирол, трубы ПВХ или фольгированная вата.
Саморезы и винты.

Поэтапная сборка гаража

Необходимо собрать каркас. Для начала монтируем заднюю стенку. Ее делают из профиля.
На средине рамы стены монтируем поперечную полосу. Она выполняет функцию ребра жесткости.
Привариваем раму.
Теперь нам нужно собрать боковые стенки. Для этого понадобится металопрофиль.
Делаем крышу. Устанавливаем скат к задней стене.

Установка готовой конструкции

Установка происходит следующим образом:

Сначала необходимо выставить заднюю стену.
Устанавливаем боковины. Соединяем их рамы.
После того, как 3 стены будут стоять, приварить петли и установить створки для ворот.
Теперь нужно обшить конструкцию. Хорошо подойдут металлические листы.
В углы снаружи гаража нужно поставить защитные доборы.
Устанавливаем крышу. Кровлю монтируем, начиная с задней стенки гаража. Обязательно сделать скат к задней стене, чтобы на крыше не накапливалась вода.

Собрать гараж-ракушку нетрудно. Возможно, понадобится пару человек для помощи. Но в результате получится идеальное место для хранения автомобиля.

https://youtube.com/watch?v=8ZFSa9xgaAk

Установка гаража-пенала

Шаг 1. Укрепляем собранные рамы подпорками, которые следует удалить после окончания всех работ.

Шаг 2. Укрепляем заднюю стенку с помощью укосин.

Шаг 3. Устанавливаем 1-ую секцию бокового каркаса. Проверяем отклонения. Отверстия выполняем через две рамы. Закручиваем метизы.

Шаг 4. Проделываем аналогичные действия с другой стороны.

Шаг 5. Устанавливаем вторые рамы стенки.

Шаг 6. Монтируем три поперечные лаги (шаг составляет два метра). Пластины должны быть обращены вовнутрь.

Шаг 7. Проделываем аналогичные действия в верхней части каркаса.

Шаг 8. Затягиваем все болты.

Шаг 9. Начинаем монтировать ворота. Крепим дверные навесы так, чтобы зазор не превышал двух с половиной сантиметров.

Шаг 10. Привариваем на рамы ушки, предназначенные для замка.

Шаг 11. Обшиваем каркас, используя профилированные листы, которые располагаются вертикально «внахлест». Осуществляем крепеж в каждый 2-ой прогиб.

Шаг 12. Устанавливаем на углах доборные элементы для защиты от влаги.

Шаг 13. Накрываем кровлю, начиная с нижней части

Важно проследить, чтобы лист выступал за линию карниза и образовывал свес

На этом работы по установке конструкции считаются законченными. Если вы не уверены в своих силах и опасаетесь за результат, то можете обратиться к специалистам. Необязательно доверять им всю работу, можно согласовать проект и получить важные рекомендации, которые уберегут от ключевых ошибок.

При условии покупки всех необходимых материалов и комплектующих, новый стандартный гараж-ракушка обойдется примерно в 30-40 тысяч рублей. Это несущественная сумма по сравнению со строительством стандартного гаража.

Гараж-пенал – это не только отличная возможность сэкономить, но и шанс реализовать свой потенциал на строительном поприще.

Первый шаг к «постоянной прописке»

Возведение капитального гаражного строения возможно не только при наличии солидного капитала, но и потребует от вас достаточного количества свободного времени и сил.

Покупка гаража позволит вам избежать больших издержек, и не спеша набираться сил для постройки будущего капитального сооружения. А после того, как такое строение будет готово – вы без проблем продадите бывшую «времянку»; благо, что ракушки всегда относились к категории особо востребованного товара.

Помимо всего прочего, постройку этого вида можно при желании и благоустроить, для чего необходимо сделать следующее:

строение можно утеплить одним из известных способов, устранив тем самым неизбежно возникающий в конструкциях этого вида парниковый эффект;

в него можно провести электрическое освещение (при небольшом удалении от места проживания);
стены можно оборудовать полками и стеллажами.

После проведения всех этих усовершенствований ваша «времянка» превратится во вполне комфортное «убежище» для машины, готовое к достаточно долгой эксплуатации.

Стандартные размеры

Размеры гаража-пенала напрямую зависят от габаритов автомобиля. Также вы заранее должны понять, нужно ли вам свободное пространство для установки стеллажей. Согласно стандарту стальные конструкции должны иметь выпуск в пределах 1 метра на каждой стороне.

На сегодняшний день выделяют 2 вида гаражей-пеналов:

изделие на одно транспортное средство с размерами 3х6х2,5 м;
широкая модель, предназначенная не только для хранения автомобиля, но и для небольшой мастерской с габаритами 3х9х3 метра.

Несмотря на то, что внешне гараж-пенал кажется массивным и тяжелым, на самом деле его вес с кровлей без фундамента варьируется в пределах двух тонн. Благодаря тому, что параметры конструкции небольшие и компактные, именно такую модель выбирает большинство автовладельцев. Теперь нет необходимости устанавливать мощные конструкции с фундаментом.

Учтите, что вес постройки зависит не только от ее габаритов и формы, но и от толщины металла. Если используется профнастил с толщиной 2 мм, масса гаража будет приблизительно 1 тонна. Если же толщина листа в пределах 6 мм, то гараж будет весить более 2 тонн. Учитывайте это при выборе манипулятора на груз.

Размеры гаражей-ракушек и технология строительства

Как установить гараж пенал (ракушку) — пошаговая инструкция:

Первым делом устанавливаются опоры. Их должно быть шесть штук: четыре – по углам сооружения и две посередине для баланса и устойчивости конструкции. Опоры помогут ракушке быть крепче, надежнее и избежать деформации. Если вы думаете переносить со временем гараж, то закреплять опоры не стоит, если гараж планируется стоять на месте годы – то лучше вбить в опоры специальные крепежи, штыри и забетонировать их.
Следующий этап – выкладка основания. Для этого берем две доски шириной около 20 см и толщиной не менее 5 см. Чтобы придать гаражу веса и прочности, можно в углах смонтировать «косынки» из жести (можно из фанеры).
Шарнирами крепим рамы к основанию и пропускаем шнур по углам.
Когда конструкция готова, пора приступить к обшивке. Она выполняется из прочной, водонепроницаемой ткани. Подойдет ткань для изготовления походных палаток.
Последний этап работ заключается в установке боковых и задней стен, крепеже ворот и монтаже крыши, после чего можно уже благоустраивать готовый гараж, настелив в нем пол и наведя уют по своему вкусу. При желании также можно сделать второй этаж конструкции.

Размеры гаража ракушки:

Сборка гаража пенала:

Собираем стандартную конструкцию пенала высотой 2.5 м, площадью 3х6 м. Наклон крыши, исходя из разницы в размерах стоек, идет на заднюю часть сооружения.

Перед началом строительства, мысленно разделим будущий гараж на семь элементов. Это: боковые стены, каждая из которых состоит из двух частей, задняя стена, являющая собой цельный элемент, ворота, представленные двумя створками.

Задняя стена выполняется следующим образом:

Подготавливаются два отрезка металопрофиля соответствующих размеров и поперечина, длиной 2.9 м. Поперечина сделает гараж прочным и станет точкой крепления пенопласта с профлистом.
Теперь варим заготовки. Обязательно проверяем уровнем прямые углы, чтобы не было перекосов, исправить ошибку после будет трудно, поэтому лучше сразу быть предельно внимательным и осторожным.
Отступая от верхней точки 1.1 м, посередине монтируем перекладину, опору всей конструкции. Боковые стены, как уже отмечалось выше состоят из двух частей.
Сборка первого элемента заключается в монтаже нижней, верхней перекладин, вертикальной стойки. К задней стене привариваем вертикальную стойку. Также не забываем монтировать к прилежащей части стойку для устойчивости.Залог крепости и надежности гаража-ракушки – это грамотно установленные стойки. Нехватка одного элемента приведет к перекосу всего сооружения.
После монтажа всех частей боковой стенки, привариваем еще одну распорку, длиной 2.9 м. Без нее гараж будет шатким.
Далее собираем раму боковой стены из верхней, нижней перекладин, вертикали и крайней стойки, к которой немного позже мы приварим ворота.

После того, как будут возведены стены по всем правилам, самое время браться за укрепление пола.

Верхняя часть сооружения укрепляется в четырех точках, пол — только в трех.

Предварительно делается нарезка профлиста размером 50х100 мм

и здесь очень важно, чтобы толщина листа была не менее 5 мм

Всего должно быть 14 заготовок, и в десяти из них делаются отверстия для крепежей. Эти заготовки потом надо приварить по центральной оси к перекладинам.

Каркас ворот также варится из листа 50х50 мм. Но для изготовления ворот уже понадобятся две стойки вертикального типа, 2.6 м. в длину и три нарезки длиной 1.4 м: одна горизонтальная, нижняя и верхняя стойки. Все элементы варятся к центральной части каркаса.

Читайте, как построить гараж из сэндвич-панелей.
А также статья здесь о том, что такое гараж-тент и где его можно применять.

Подробности

Стандартные размеры

Габариты пеналообразного гаража напрямую будут зависеть от размеров автомобиля. Еще вам заранее стоит понять, требуется ли свободное место для монтажа стеллажей. Согласно стандарту, конструкции из стали должны обладать выпуском в границах одного метра на каждой из сторон.

Изделие на один личный автомобиль с размерами в 2.5*3*6 метра.
Широкое строение, которое предназначено не просто для хранения личного автомобиля, но и для маленькой мастерской с размером 3*3*9 метра.

Выбор разновидности и размера конструкции будет зависеть от требований, а также личных желаний заказчика. Невзирая на то, что визуально такой гараж в виде пенала кажется тяжелым и массивным, в реальности его вес вместе с крышей без основания будет варьировать в пределах 2 тонн. За счет того, что конструкционные параметры компактные и небольшие, именно эту модель и выбирает большинство владельцев автомобилей. На данный момент попросту нет необходимости в установке мощных конструкций с основаниями. Следует учитывать и тот факт, что масса строения зависит не просто от ее размеров и форм, но и толщины применяемого металла. если применять профилированный настил с толщиной в 0.2 см, то вес гаража будет примерно 1 тонна. В случае, когда толщина листа составляет около 0.6 см, то гараж будет весить больше 2 тонн. Учтите это при выборе манипулятора для груза.

Когда он потребуется

Гараж, сделанный по подобию пенала – прекрасный вариант для тех, кто желает сэкономить финансовые средства. Его цена ощутимо ниже, нежели стоимость капитальных строений. Такие гаражные строения прекрасно впишутся в любые типы экстерьера, при этом не нарушая общий план архитектуры. Цена гаража не зависит от его цветов, и потому покупатели смогут выбрать абсолютно любые оттенки. Эти гаражи представляют собой отличный выбор для того, чтобы экономить место. Вы можете выбирать конструкции лишь для хранения личного автомобиля, а еще выбрать гараж с учетом того, что в нем будут храниться и остальные типы принадлежностей

До покупки важно определиться, нужно ли вам место для хранения инструментов и запчастей, а еще сколько вам потребуется места для обслуживания автомобиля. С учетом все нюансов, вы сможете выбирать конструкции, которые будут соответствовать всем пожеланиям и требованиям

Преимущества и недостатки

Неоспоримым достоинством гаража-пенала ракушки стало то, что она сборная, и именно по этой причине вы сможете перевезти ее и монтировать на ином участке. Гаражи надежно защищают транспортные средства от воздействия внешней среды, а также ему не страшны ужасные погодные условия, падения и удары ветвей. Гаражи-пеналы устанавливают или по отдельно, или можно прикреплять их к дому. Существуют обычные, стандартизированные размеры конструкции, но существует возможность создавать индивидуальные заказы. Еще стоит отметит, что изделие является долговечным – эксплуатационный срок составляет 75 лет. При необходимости владельцы могут утеплять стены, делая внутри стеллажи или полки, на которых будут храниться мелкие предметы.

Не требуется регистрировать этот объект.
Поверхность покрывают специализированным средством, которое защищает поверхность от появления коррозии.
Не требуется делать мощное основание, то помогает сэкономить не просто финансы, но и время.
Красивый внешний вид, вне зависимости от расцветки.

При выборе конструкции стоит останавливаться на моделях, в которых наклоненная кровля, потому что на ней не будет застаиваться вода после выпадения осадков.

Особенности хранения автомобилей

Востребованность гаражной конструкции доказана уже очень давно, и гараж в виде пенала представляет собой наилучшее место для хранения личных транспортных средств. При грамотной сборке и монтажном процессе автомобиль получит защиту от ветра и всевозможных осадков. Как утверждают компании-изготовители, кровля рассчитана на максимальную нагрузку до 100 кг на квадратный метр. Обычно внутри отсутствует утеплительный материал, в помещении нет водяного пара и конденсата, что делает хранение максимально качественным. Летом благодаря нагревающейся кровле конструкционная вентиляция лишь улучшается, а малый вес дает возможность монтировать гараж без основания, и потому он считается временным типом строения

Единственным минусом такого вида конструкции стала плохая устойчивость ко взломам, и потому владельцу важно позаботиться о дополнительной конструкционной защите

Плюсы и минусы

Прежде чем устанавливать такую конструкцию, нужно оценить все плюсы и минусы. Среди достоинств можно выделить:

Небольшой вес конструкции. Легкий гараж для автомобиля весит около 1 тонны, а может, и еще меньше.
Для установки ракушки нужна ровная территория. Не нужно делать основы под гараж из дорогого фундамента.
Собрать и разобрать конструкцию можно за несколько часов. По сложности это то же, что и установить палатку на природе.
Гараж занимает минимум места. Его можно поставить рядом с домом или забором. Ракушка – это просто защита для машины.
В современных конструкциях много оцинкованного профнастила. Его жесткость высокая. Это значит, что стены стали тоньше (вес конструкции снизился). Но, в то же время, они стали более прочными.
Благодаря покрытию из цинка металл не будет поддаваться ржавчине или коррозии, даже при высокой влажности. Но есть большой риск появления механических повреждений. Если же защитное покрытие повреждено, заменить пару листов не составит труда. Для этого не нужно специального оборудования или знаний.
Материал имеет стойкость при низкой температуре (на него не влияет сильный снегопад и ветер).

Но есть и недостатки:

Помещение не будет комфортным. Это просто защита для автомобиля.
Невозможно полностью открыть двери ракушки.
Металл сильно нагревается. Поэтому не следует ставить его в жаркую погоду под солнечные лучи, иначе есть риск повреждений материала.
Необходимо часто обрабатывать покрытие гаража эмалями и цинком, чтобы защитить металл от ржавчины.
Внешне конструкция выглядит некрасиво.
Конструкция очень маленькая. В ней не получится хранить детали для автомобиля.

Инструкция по установке

Профессионалы берут за сборку гаража-пенала примерно 10% от стоимости материалов. Эти средства можно сэкономить, обладая элементарными навыками в строительстве и слесарных работах.

Процесс сборки каркаса гаража-пенала

Алгоритм действий

Сборка каркаса. Согласно подготовленному чертежу профиль нарезается на отрезки нужной длины. Для удобства монтажа элементы можно подписать.
Далее в грунт по периметру будущей постройки забиваются колышки, выкладывается нижний контур из профиля, сажается на болты и прихватывается сваркой. После проверки совпадения всех диагоналей периметр сваривается основательно.
Крепятся вертикальные стойки. Положение каждого элемента проверяется уровнем.
Соединение стоек посередине горизонтальными отрезками профиля.
Сборка верхнего контура конструкции. Сначала крепятся боковые перемычки, потом – задней и передней стенки. После выравнивания верхнего яруса производится капитальная сварка элементов.
Крепление профлиста. Материал крепится к каркасу при помощи саморезов. По окончании работ можно срезать или заварить торчащие кончики крепежа, но в таком случае гараж нельзя будет демонтировать без потерь.
Навеска ворот. Удобнее использовать подъемную конструкцию. Такие ворота компактнее и равномерно распределяют нагрузку на переднюю станку пенала.

Лучше всего для гаража-пенала подойдут подъёмные ворота

Обустройство и отделочные работы

Наиболее простым и недорогостоящим решением отделки гаража-пенала является покраска каркаса. При желании можно обшить стены влагостойким гипсокартоном с последующей штукатуркой и покраской стен. На потолок лучше закрепить утеплитель на примере полипропилена и зашить пластиком. Можно полностью утеплить потолок и стены и зашить черновую отделку вагонкой.

Видео: гараж-пенал своими руками

Гараж-пенал – удобное, эргономичное и экономное решение для многих автовладельцев. Его стоимость невысока, возведение несложное, а оформление документов и беготня по разным инстанциям и вовсе не требуется. Если вы сомневаетесь в собственных силах, можно пригласить на помощь знакомых специалистов, и тогда процесс будет проходить веселее.

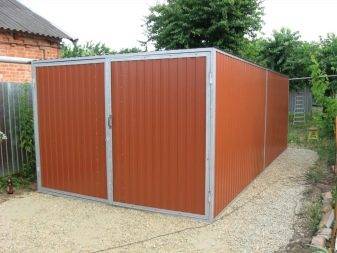

Гараж-пенал — металлическая конструкция, достаточно легкая и компактная по размерам. Его можно использовать не только по прямому назначению — для безопасного содержания автомобиля. Он отлично подойдет и для оборудования мастерской или кладовой для хранения инвентаря, инструментов, строительных материалов, техники. На дачном участке ему можно найти применение в качестве временной бытовки или хозяйственного помещения.

Мы предлагаем достойный выход из тупиковой ситуации! Постройте компактный гараж-пенал: цены на такое сооружение колеблются в среднем от 1000-1500 $, что очень дешево по сравнению со средней рыночной стоимостью на более-менее приличный капитальный «автодомик».

Гараж-пенал изготавливается из металла — оцинкованного профнастила. Этот материал не подвергается коррозии, устойчив к внешним механическим воздействиям и обеспечивает прочность и жесткость сооружения. Согласно расчетам, крыша такого типа гаража выдерживает снеговую нагрузку до 100 кг/кв. м. Его выгодные качества очевидны:

Инструкция по возведению гаража-ракушки

Гараж-ракушка состоит из 7 частей

Гараж-ракушку часто делают в виде пенала – такая конструкция привычней и удобней. Наклон крыши создают с помощью разницы в высоте вертикальных стоек. Скат можно делать в любую сторону постройки.

Чтобы изготовить ракушку «пенал», нужно разделить её на 7 частей: задняя стенка, две боковые, каждая из которых состоит из двух секций, и ворота из двух створок.

Задняя стенка

Эта часть конструкции при стандартных размерах гаража имеет габариты 2,2х3 м. Потребуется подготовить 2 отрезка профиля сечением 50х50 мм по этим размерам. Ещё понадобится 1 поперечина длиной 2,9 м, которая приваривается для дополнительной жёсткости и будет использоваться для крепления пенопласта и профилированного листа. Внутренние размеры этой части равны 2,2х2,9 м. Все части нужно сваривать на ровной поверхности, постоянно проверяя углы (должны равняться 90 градусам) и перекос изделия уровнем. Перекладину устанавливают, отступая от верха рамы 1,1 м.

Боковые стены

Боковые стенки гаража собраны

Боковые стенки гаража изготавливают из 2 частей. Для первой секции потребуется профиль 50х50 мм:

Нижняя перекладина l = 3,0 метра;
Верхняя перекладина l = 3,01 метра;
Вертикальная стойка, её при сборке гаража соединяют с задней стенкой сваркой h = 2,2 метра;
Стойка, которую варят ко второй секции h = 2,3 метра.

Когда вы сварите весь профиль, посередине нужно будет приварить распорку для повышения жёсткости боковой стенки l = 2,9 метра.

Вторая часть боковых стенок также собирается из отрезков профиля размерами:

Вертикальная часть, которую приваривают к первой секции l = 2,3 метра;
Крайняя стойка, к ней дальше будут крепиться створки ворот l =2,5 метра;
Нижняя перекладина l =3,0 метра;
Верхняя перекладина l =3,1 метра.

Когда будет собрана рама, в неё вваривают поперечину длиной 2,9 м. Крепят её в точках, рассчитанным с помощью деления длины стоек пополам. Эти 2 секции будут соединяться с помощью болтов – необходимо сразу подготовить для них отверстия. Так же подготавливают вторую стенку гаража.

Дополнительные крепления

Для усиления каркаса гаража-ракушки нужно установить вверху и снизу укрепляющие перекладины. Поверхность пола укрепляется в 3 точках, а верх – в 4 местах. Их подготавливают заранее, детали вырезают из листового металла 5 мм толщиной, ширина пластин – 50х100 мм. Нужно сделать 14 таких заготовок, из них в 10 просверливают по 2 отверстия, отступая 1-1.5 см от края. Эти детали приваривают по центру перекладин так, чтобы просверленные отверстия находились с 2 сторон перекладины.

Немного по другому делают ещё 4 пластины – от края пластины отступают на 1,5 см и делают отверстие, после этого от подготовленного отверстия отступают ещё 1,5 см и просверливают ещё одно. Эти пластины уже приваривают на крае поперечины, формируя, таким образом, изделия в виде буквы «Г». Отверстия будут находиться с одной стороны.

Перед изготовлением ворот создаётся кровля гаража. Работу нужно проводить снизу крыши. Профилированный лист необходимо укладывать так, чтобы он выступал за край карниза минимум на 40 мм, формируя свес.

Ворота для гаража

Для гаража-ракушки подойдут заводские подъёмные ворота

Для ворот используются такие же материалы, что применялись для устройства стен. Дополнительно нужно подготовить прочные навесы.

Изготовление ворот:

Из профиля сечением 50х50 мм сварите 2 прямоугольника. Их габариты должны соответствовать ½ передней стенки;
Усильте получившиеся прямоугольники перемычками;
Участки, где будут приварены навесы, нужно сделать прочнее, приварив планки из профиля;
Если у вас будет использоваться навесной замок, необходимо подготовить петли. При использовании встроенного замка также потребуется усилить участок, где он будет установлен;
Подготовленный каркас обшивают профилированными листами.

Установка ворот:

Разметьте стойки ворот и отбейте точки, где будут приварены навесы;
По разметке на время прихватите сваркой навесы;
Выставьте полотна ворот относительно поверхности стен, надёжно приварите их к навесам и обварите навесы на стойках ворот.

Можно использовать для гаража-ракушки заводские подъёмные ворота, которые позволят сберечь время и сэкономить место.

Строим гараж ракушку своими руками

Сразу подсчитаем, в чем выгода такого строительства и так ли значительны преимущества самодельного гаража-ракушки.

Цена материалов

Сколько будут стоить комплектующие, элементы и материалы для стандартного пенала три на шесть, высоты 2.5 метра:

В сумме все затраты на материалы составят 18 – 20 тысяч рублей. Еще хотите строить своими руками гараж ракушку? Правильно, ведь в готовой конструкции нельзя подобрать хороший лист для стен и кровли, а это обеспечивает надежность и долговечность конструкции.

Необходимы инструменты и материалы

Для сварочных работ нужен обычный бытовой сварочный аппарат и электроды, а еще болгарка с кругом по металлу. Что еще необходимо для работы:

дрель и сверла на 12;
для болгарки отрезной и шлифовальный диски;
шуруповерт на аккумуляторе;
маркер, угольник и рулетка.

Теперь надо сразу подготовить материалы:

квадратный металлопрофиль 50х50;
оцинкованные профилированные листы для обшивки, подойдет С20 для стенок, для крыши надо брать маркировку повыше;
металлическая полоса 5 мм;
метизы (болты с гайками) – 12-120 мм;
петли для ворот диаметр 16, приварные;
саморезы винты с пресс-шайбами;
пенополистирол 50-ка или рулон минеральной ваты фольгированной;
жидкие гвозди.

Материалы куплены, приступаем к строительству гаража из профилированного листа.

Поэтапная сборка гаража

Проще сначала начертить примерный план, чтобы правильно собирать рамы конструкции. Удобные размеры пенала три на шесть и высота два с половиной метра. Уклон кровли достигается путем разницы длин вертикальных стоек рам стенок. Направляйте скат в любую сторону – это не имеет принципиального значения, ориентируемся по месту.

На чертеже делим каркас на 7 элементов:

цельная задняя стенка;
две боковые стенки, каждая на две рамы – необходимо четыре;
двустворчатые ворота.

Можно приступать к монтажу каркаса:

размер задней стенки 2.2 на три метра варим из профиля 50 мм;
в качестве ребра жесткости устанавливаем одну поперечную полосу, посередине рамы задней стенки – 2,9 метра;
сварку рамы проводим на ровной жесткой поверхности;
боковые стенки каркаса из металлопрофиля собираются и монтируются по схеме:
- нижняя перекладина – 3 м;
- верхняя перекладина – 3.01 м;
- вертикальная стойка к задней стенке – 2.2 метра, к прилежащей секции – 2.3 метра.

Предполагается, что делаем скат крыши к задней стенке, если уклон выбран другой, то он регулируется разностью в высоте вертикальной стойки.

Посередине каждой рамы обязательно устанавливается ребро жесткости. Вторая боковая стенка каркаса собирается аналогично. Боковые рамы стенок крепятся между собой при помощи болтов, для них надо в стойках сделать отверстия нужного диаметра.

Чтобы придать каркасу жесткость необходимо установить перекладины на полу и на потолке. Для пола достаточно трех ребер жесткости, для кровли нужно четыре перекладины.

Каркас для ворот гаража собирается по схеме, надо только не забыть приварить ушки для навесного замка или предусмотреть другой запорный механизм.

Установка готовой конструкции

Установку лучше проводить вдвоем, чтобы не выставлять подпорки при монтаже. Порядок сборки следующий:

выставляем заднюю стенку;
далее крепим две секции боковин;
соединяем рамы боковых стенок.

Важно. Не затягивайте сильно болты креплений каркаса. Потом все равно надо будет подгонять по уровню весь каркас

Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке

Потом все равно надо будет подгонять по уровню весь каркас. Затягивайте прочно, когда каркас полностью выставлен и готов к обшивке.

после выставления трех стенок приваривают петли и устанавливают створки ворот;
еще раз проверьте геометрию готовой конструкции и можно приступать к обшивке листовым металлом;
листы крепим с нахлестом в 1 волну. Метизы крепим только во второй прогиб волны;
устанавливаем защитные доборы по углам снаружи;
накрываем кровлю, начиная с задней части гаража. Обязательно предусмотреть свес крыши сантиметра на четыре, для стока воды.

Гараж-ракушка готов, можно пользоваться.

https://www.youtube.com/watch?v=vygLZ4MgXeQ

Гараж-ракушка своими руками
