Гараж с подъемником: виды оборудования, рекомендации по изготовлению

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Правила эксплуатации подъемника

Чтобы сделать подъем самостоятельно, нужно приложить немало усилий. Но чтобы этот агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно открутите болты, удерживающие двигатель и раму автомобиля вместе.
Под двигателем проложена петля из стального троса

На его конце есть подъемный крюк.
Пронумеруйте цепочку.
Со временем движение перейдет на вал двигателя, который передаст усилие на нагрузку, что приведет к натяжению тросов.
Поднимите силовой агрегат медленно и осторожно, чтобы не повредить его.
После снятия мотора с помощью подъемника его работу необходимо остановить. Теперь нагрузка будет поддерживаться коробкой передач.
Транспортное средство можно отодвинуть и заменить на прочный стол, способный выдержать нагрузку на двигатель.

Стоечный подъемник

В этих агрегатах большая часть нагрузки приходится на вертикальную стойку. Для крепления нижней части, которая выполняет функцию поддержки, используют анкерные болты, вкручиваемые в бетонное основание пола. Сбоку у этих систем предусмотрен подъемный механизм, который бывает электромеханического или электрогидравлического типа. Имеется сбоку и дополнительное крепление. Иногда можно встретить стоечные агрегаты, выполненные в мобильном варианте для более легкого передвижения.

В зависимости от количества стоек эти системы могут быть классифицированы на три типа:

• одностоечные;
• двухстоечные;
• четырехстоечные.

Одностоечное оборудование

Главными достоинствами этих систем является высокая универсальность и мобильность. Чаще всего их можно встретить на небольших СТО и сервисах гаражного типа. Эти механизмы доступны в стационарном и передвижном вариантах. Первые имеют грузоподъемность до 2 тонн. Что же касается мобильных моделей, то у них показатель грузоподъемности составляет 250 кг. Особенности конструкции таких агрегатов позволяют одновременно использовать не более 4 мобильных подъемников для легковых машин.

При использовании этих систем подъем автомобиля осуществляется за колёса или за пороги. Транспорт поднимается с одной или сразу с двух сторон. Всё зависит от количества имеющегося оборудования. Подъемные механизмы одностоечного типа часто используются на СТО и автомойках. Довольно часто ими оборудуются и шиномонтажные мастерские.

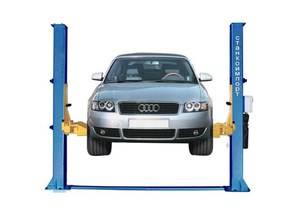

Двухстоечные подъемники

Являются не менее востребованными механизмами, чем одностоечные модели. Их можно использовать для выполнения различных задач — ремонта, диагностики и технического обслуживания. В конструкции этих систем отсутствует платформа, что позволяет оставить шасси в подвешенном состоянии. В зависимости от типа привода эти механизмы можно разделить на электромеханические и электрогидравлические. Первые более удобные в использовании, а вторые отличаются повышенным уровнем безопасности, надежности и долговечности. У таких систем показатель грузоподъемности составляет 8 тонн. На СТО, как правило, используются пятитонные модели.

В зависимости от типа развесовки принято выделять симметричные и асимметричные механизмы. На основании такого признака, как метод синхронизации, подъемники могут быть классифицированы на модели с нижним или верхним типом.

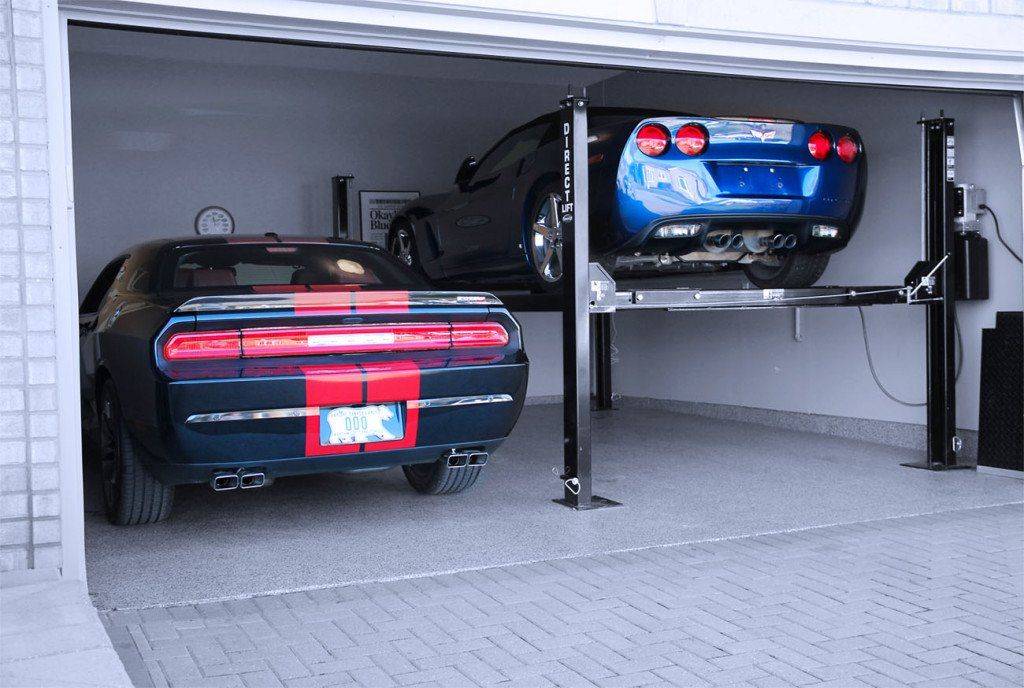

Четырехстоечные агрегаты

Главной особенностью этих изделий является высокая грузоподъемность. Чаще всего их можно встретить на грузовых СТО. Относящиеся к этой группе системы можно классифицировать в зависимости от грузоподъемности и длины платформы. Системы, у которых размеры не превышают 5000 мм, отлично подходят для подъёма легковых авто. Основными их достоинствами являются простота и надежность, демократичная цена, возможность обслуживания автотранспорта с длинной базой, использования для подъема грузовых автомобилей. Из недостатков можно выделить только не слишком удобную перемычку и большие размеры.

Монтаж стоечных подъёмников

Как правильно установить видеорегистратор, выбор места и подключение к прикуривателю В первую очередь необходимо точно наметить место будущего расположения стоек механизма и просверлить отверстия для анкерных креплений при помощи перфоратора или дрели. Средняя глубина данных отверстий составляет примерно 12-14 см, но не больше, чем толщина фундамента минус 3-4 см. Соответственно длине отверстий подбираются анкеры и другие соединительные элементы:

№

Полезная информация

1

перед монтажом отверстия тщательно очищаются от бетонной пыли при помощи строительных пылесосов. Далее к данным отверстиям приставляются стойки и вкручиваются болты с таким расчётом, чтобы стойка стояла строго вертикально и неподвижно. Все прочие крепежи должны быть затянуты и укреплены в соответствии с инструкцией. Местонахождение стоек определяется, прежде всего, расположением зоны управления, из которой оператор руководит процессом подъёма/опускания грузов. Указанная зона должна располагаться вне зоны досягаемости подвижных частей оборудования, поднимаемых грузов и других объектов; если подъёмник оснащается выносным блоком, то он располагается на аналогичном безопасном расстоянии

Монтаж стоечного подъёмника

после монтажа оборудование подключается к электросети напряжением от 220 до 380 В

Устройства с пневматическим приводом дополнительно оснащаются баллонами со сжатым воздухом и оборудованием для его закачки и создания рабочего давления; перед пробным пуском важно убедиться, что подключение проведено со всеми мерами безопасности, все подвижные и неподвижные детали устройства смазаны и находятся в рабочем состоянии, а гидравлический привод заправлен рабочей жидкостью. После этого нажимается кнопка «Старт» и проводится проверка работоспособности всех циклов работы сначала без, а затем с нагрузкой. Каждый, кто устанавливал подъёмник на своём предприятии, знает, что это дело не отличается простотой и требует ответственного подхода на всех этапах

Тем не менее, следуя инструкции, прилагаемой к подъёмнику, и описанным выше правилам, Вы сможете не только правильно установить подъёмник, но и обеспечить безопасность и производительность в его дальнейшей работе

Каждый, кто устанавливал подъёмник на своём предприятии, знает, что это дело не отличается простотой и требует ответственного подхода на всех этапах. Тем не менее, следуя инструкции, прилагаемой к подъёмнику, и описанным выше правилам, Вы сможете не только правильно установить подъёмник, но и обеспечить безопасность и производительность в его дальнейшей работе.

Разновидности конструкций

Принцип работы автомобильного подъёмника напрямую зависит от его типа исполнения. Ещё устройство влияет на особенности установки транспортного средства и его крепление. Чтобы определиться с выбором, следует сначала ознакомиться со всеми видами подъёмников для автомобилей.

Опираясь на тип привода, все автоподъёмники можно разделить на несколько основных категорий. Они бывают:

• гидравлическими;
• электромеханическими;
• электрогидравлическими;
• пневмогидравлическими;
• пневматическими.

Электромеханический привод основан на применении винтовой передачи, что позволяет также выделить отдельную категорию винтовых автоподъёмников. Сейчас они встречаются не так часто, поскольку им на смену пришли более эффективные и простые в эксплуатации гидравлические аналоги. В электромеханическом приводе механическая энергия преображается в осевое движение. Чтобы обеспечить создание энергии подъёма ТС, используется электрический двигатель.

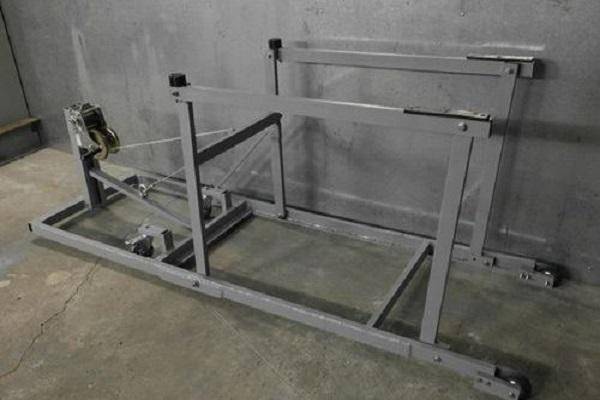

Подъемник для гаража своими руками

Основной трудностью при сборе устройства признают высокие цены на запчасти для оборудования. Поэтому зачастую автолюбители предпочитают приобрести подержанное оборудование. Отдельные составляющие в цене подъемной траверсы могут стоить десятки тысяч рублей. В результате готового устройства может обойтись в 100-200 тысяч рублей. При этом новый подъемник ямный из Китая будет стоить от 80 тысяч рублей.

Однако можно предпочесть более простой вариант и изготовить свой автоподъемник, который перевернет машину на бок под углом 45-60 градусов. Такое устройство именуют опрокидыватель.

Материалы для работы

Для сбора своего подъемника автомобильного для гаража своими руками потребуется листовая сталь в толщину по 4 мм, уголки, втулки, крепежи и сварочное оборудование и устройства для разрезания и сверления металлических деталей.

Схема автоподъемника

Подъемник опрокидыватель включает в себя такие составляющие:

• передняя стойка;
• башмак;
• площадки;
• верхняя, нижняя и задняя балки;
• соединительные элементы.

Инструкция по выполнению сборки автоподъемника своими руками

Первым шагом в сборе самодельного подъемника для автомобиля идет изготовление башмака, который служит основанием для установки домкрата

Формируют его из листовой стали, следует отметить, что важно выдерживать габариты «проушины», поскольку башмак должен свободного перемещаться вниз и вверх по передней стойке

Стойку монтируют из уголков 32, в длину они должны быть 1500 мм. Их складывают в форме квадрата и приваривают между собой. Необходимо подготовить два таких элемента, и скрепить собой остатками тех же уголков. Промежуток между ними должен позволять верхней балке перемещаться. При этом в нижнем отделе квадратов потребуется отверстие для трубы, которая выступает опорой, и несколько отверстий с установленным промежутком для металлических элементов, фиксирующих башмак и верхнюю балку.

Второй шаг, инструкции как сделать подъемник – изготовление балки и площадки под нее. Площадочную деталь собирают из стального листа. Его края загибают либо приваривают бортики, чтобы получить своего рода короб. Внутрь помещают кусок древесины, подходящего размера, и зафиксировать их крепежами. Поверху закрепляют резиновый лист. Понизу металлической части приваривают проушину, которая выступает креплением для верхней балки и ребер жесткости.

Одну сторону площадки закрывают пластиной. Поверху закрепляется втулка, которую соединяют с задней балкой. К другому концу крепят направляющие домкрата и втулки, для металлических деталей-стопоров.

Далее следует монтаж задней балки, которая поддерживает машину с противоположной опрокидываемой стороны. Протяженность балки должны примерно равняться длине автомобиля. Поэтому используют четыре уголка 32, в длину 1500 мм, соединяют их по два в форме квадрата. В центре задней балки приваривают узел соединения, который изготавливают из металла в виде листов. Он выполняет соединительную роль между задней, верхней и нижней балками. Завершающую собирают из соединенных в квадрат уголков и крепят к задней балке и передней стойки. Далее требуется только закрепить детали-стопоры, поставить домкрат и автомобильный подъемник своими руками готов. Остается только установить конструкцию в гараже своими руками.

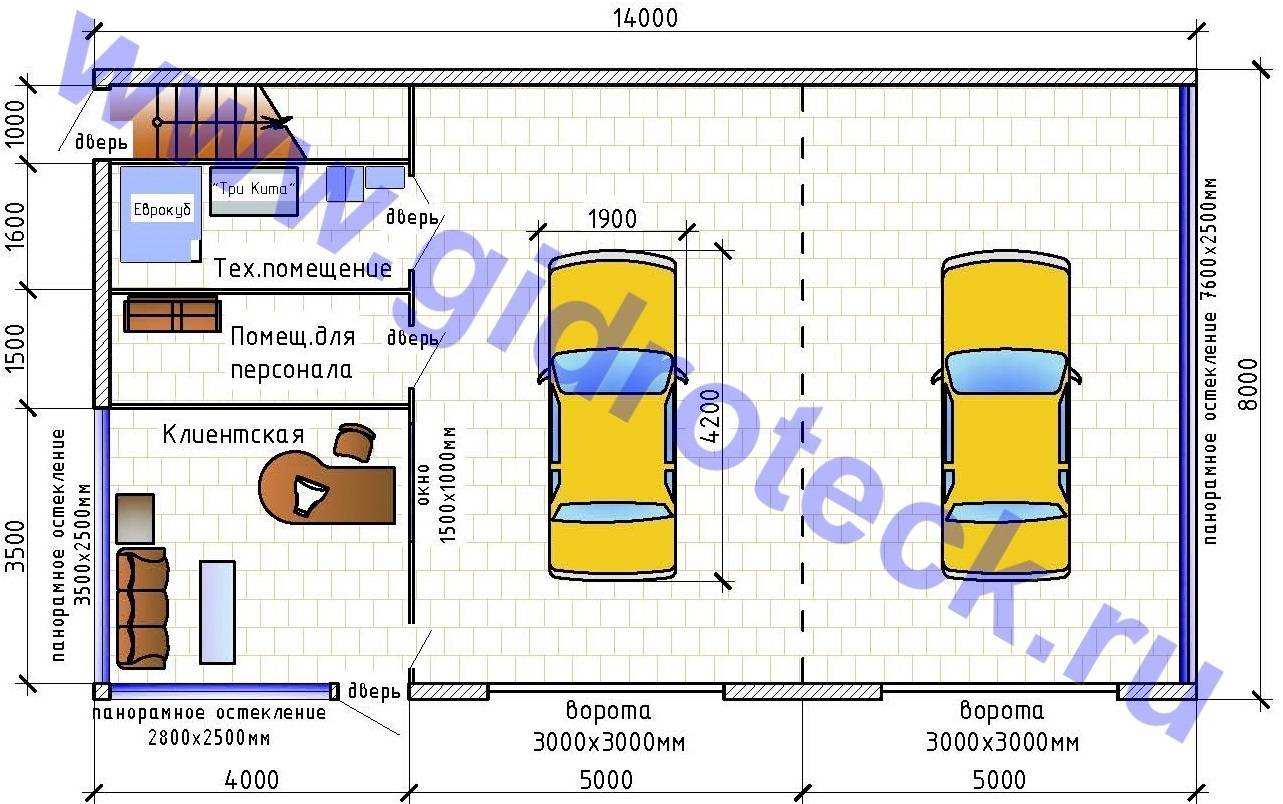

Что необходимо предусмотреть при размещении подъемника

Чтобы была возможность проводить сервисное обслуживание и ремонт автомобиля, зачастую не обойтись без подъемника, использование которого обеспечивает доступ к нижней части транспортного средства. К тому же, если оно поднято над поверхностью пола, можно заметить неисправности, о которых хозяин и не догадывался.

При необходимости наличие подъемника позволяет разместить в помещении еще один автомобиль.

• Содержание и сервис автомобиля дорожает ежегодно. К тому же для поездки в специализированные компании необходимо тратить довольно много времени. Самостоятельным обслуживанием железного коня целесообразно заниматься тем, кто имеет определенную квалификацию и опыт.
• Определенный набор инструментов обычно есть в арсенале каждого автолюбителя. Но при наличии знаний для проведения более сложных ремонтных работ приобретение подъемного оборудования для гаража станет отличным решением проблемы.

Главное требование, которое необходимо предусмотреть при размещении в гараже техники для подъема машины — обеспечение безопасности при проведении работ. Неправильная установка или плохое качество оборудования чреваты риском получения травм. К тому же и сам автомобиль может получить повреждения.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Воплощение идеи на бумаге

Изобразите на листе эскиз будущего подъемника. Нанесите на полу гаража разметку на запланированном месте для установки оборудования. Затем возьмите рулетку и измерьте расстояние от стен до стоек, высоту между полом и потолком. Полученные данные запишите в блокнот или на листе с нарисованным эскизом.

Зная габаритные размеры автомобилей, для которых вы планируете сделать подъемник, чертеж (основой для вычислений в масштабе станут ранее сделанные измерения) уже можно разработать самому.

Он поможет составить смету, в которой будет обозначено необходимое количество металлопрокатных изделий (суммарная длина швеллеров, двутавровых балок и уголков) и прочих расходных материалов.

Теперь можно отправиться на торговую базу и купить все что надо по оптовым ценам. Металлопрокат берите с запасом. Каждый рез болгаркой превращает три миллиметра прочной стали в микроскопическую пыль.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Отличия приводов подъемника

По типу привода оборудование бывает:

В свою очередь типы подъёмников градируются на:

Электромеханическая техника по типу подъемных опор подразделяется на:

1. Одно-двух-трёхстоечные,
2. Многостоечные,
3. Ножничные.

По количеству плунжеров гидравлическая техника бывает:

1. Одноплунжерной,
2. Двух-трехплунжерный,
3. Многоплунжерной.

Для оптимального выбора и установки оборудования отличия приводов принимают во внимание обязательно. К недорогим подъемникам относится электромеханическое оборудование, которое отличается простотой конструкции и легкостью в обслуживании и эксплуатации

Из особенностей электромеханической техники выделим:

К недорогим подъемникам относится электромеханическое оборудование, которое отличается простотой конструкции и легкостью в обслуживании и эксплуатации. Из особенностей электромеханической техники выделим:

1. Отсутствие в комплекте стопоров,
2. Необходимость регулярно смазывать рабочие части,
3. Наличие трансмиссионного вала заметно повышает безопасность техники.

Если вы хотите, чтобы оборудование работало плавно и бесшумно, то выбирайте вариант с электрогидравлическим приводом. Небольшая переплата окупит себя при эксплуатации техники, а установка оборудования практически не отличается от монтажа других типов техники. Также при выборе электрогидравлического привода повышается скорость работ, что в ряде случаев имеет ценность для владельца гаража.

Обратите внимание! Если ваш выбор пал на двухмоторный подъемник для гаража, то выбирайте оборудование с качественной программой синхронизации. Если двигатели будут высшего класса, а программное обеспечение не очень, то работа техники станет не только неэффективной, но и небезопасной!

Автолифт своими руками чертежи | Авто Брянск

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

Разновидности автоподъемников

Автомобильный подъемник — это очень полезное и удобное оборудование, с помощью которого можно выполнить массу работы, облегчив себе задачи и повысив скорость обслуживания автомобилей. А ведь именно из-за постоянных перемещений из-под автомобиля и непосредственно под ним не только отнимается уйма времени, но это весьма затруднительно. Тем более, когда работник страдает какими-либо заболеваниями опорно-двигательной системы.

Автоподъемники должны быть прочными, надежными и удобными, именно поэтому производители постоянно новые еще более надежные и универсальные модификации оборудования. Сегодня в Москве можно купить разные по конструктивному исполнению, функциональности и особенностям практического применения автомобильные подъемники.

В первую очередь все модели стоит разделить по принципу работы:

• гидравлические;
• механические;
• комбинированные.

В первом типе подъем платформы или специальных кронштейнов с точками опоры осуществляется при помощи гидравлических цилиндров, в которые накачивается масло посредством механического (плунжерного) или электрического насоса. При качественном исполнении и достаточной надежности уплотнительных манжет поршень на протяжении длительного времени остается в поднятом состоянии. Накачивается давление посредством либо второго гидроцилиндра или нагнетающего насоса с запирающим клапаном. За счет особенностей конструкции рабочего цилиндра не требуется большого управляющего усилия.

Механические представляют собой типы подъемников с винтовыми опорами. Поднятие платформы осуществляется за счет вращения вала и движения по нему гайки, к которой жестко прикреплены кронштейны и платформы, на которых располагается автомобиль.

Также можно выделить комбинированные устройства для подъема транспортных средств. Такие конструкции имеют название ножничные или раскладывание. Представляют собой механизм, схожий с устройством ножниц. В зависимости от длины каждого из сегментов может обеспечиваться различная высота подъема, а удерживается платформа в поднятом состоянии за чет системы блокирования.

По типу привода

Самыми распространёнными видами современных автоподъёмников по типу привода считаются электромеханические и электрогидравлические. Электрогидравлические автоподъёмники являются более надёжными, имеют значительный эксплуатационный ресурс, отличаются плавным ходом, отсутствием вибраций и низким уровнем шума. Они достаточно просты в монтаже и наладке, не имеют быстроизнашивающихся частей и обеспечивают оптимальную скорость поднятия и опускания автомобилей.

В основном, на СТО устанавливаются двухстоечные стационарные подъёмники с электрогидравлическим приводом, которые монтируются в пол помещения станции.

Специальные устройства для автомобилей

К этой категории относят системы, предназначенные для шинного сервиса, проведения кузовных работ, обслуживания мотоциклов.

Системы для шиномонтажа выполнены в виде оборудования с платформой, с помощью которого можно быстро и с минимальными усилиями произвести замену колёс. В зависимости от типа привода выделяют пневматические, электрогидравлические и электромеханические механизмы. В этих подъемниках используется конструкция ножничного типа.

Агрегаты для кузовных работ очень удобны в эксплуатации. С их помощью многократно повышается производительность при проведении работ. Эти системы имеют возможность полной синхронизации. Доступны в двух вариантах — с пневматическим и пневмогидравлическим приводом.

Преимущества автоподъемников для гаража

Устанавливая в свой гараж автомобильный подъемник, вы обеспечите себя дополнительными возможностями в сфере квалифицированного обслуживания транспортных средств. Выбор оборудования должен основываться на виде исполняемых работ, категории обслуживаемых автомобилей и прочих факторах. В любом случае наличие подъемника намного облегчает труд, избавляя автослесаря от необходимости ползать под автомобилем для выполнения каждой манипуляции. Кроме этого, автоподъемник обеспечит ремонтника следующими преимуществами:

• Комфорт и доступность. Благодаря надежному размещению автомобиля на опорах подъемника обеспечивается доступность к любым агрегатам и механизмам.
• Безопасность. При расположении транспортного средства на удобной для ремонта высоте обеспечивается высокой уровень безопасности при ремонте, потому что автослесарю не придется следить за расположением рук при размахе.
• Комплексность. Когда автомобиль находится высоко над полом, видны все его агрегаты и функциональные модули, поэтому будут замечены всевозможные дефекты.

Лучшие модели подъемников для автосервиса по характеристикам и ценам

Наиболее востребованы на СТО двухстоечные подъемники. Ранее лучшими считались зарубежные изделия.

По отзывам, учитывающим плюсы и минусы подъемников, среди лучших по характеристикам и цене — устройство Сорокин 17.1, выпускаемое одноименной фирмой. Оно с синхронизацией, устроенной поверху. На нем можно обслуживать легковые автомобили, внедорожники разных габаритов весом до 4 т. Подъемник имеет поворотные рычаги телескопического типа, оборудован замками фиксации кареток, концевым выключателем.

Более мощное изделие с грузоподъемностью 5 т выпускается компанией Sivik. Наименование модели — Ермак 5000. На подъемнике можно обслуживать легковые автомашины, грузовики. Имеет двигатель большей мощности, снабжен:

• адаптерами, способными надежно крепить различные автомобили;
• автоматическими замками, захватывающими автомашины;
• стопорами, обеспечивающими удержание машины по высоте через каждые 10 см;
• страховочной планкой, выключающей подъем при касании крыши транспортного средства;
• блокировкой пульта управления при несанкционированном включении подъемника.

Среди четырехстоечных устройств, выпускаемых в России, выделяется модель AE&T F4D-4. Она оборудована подъемной платформой, может обслуживать автомашины с малым дорожным просветом, поворотными кругами для контроля развала-схождения.

Как сделать подъемник для гаража своими руками: пошаговое руководство

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger
