Гаражные металлические распашные ворота своими руками

Из каких материалов можно сделать

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
4-6 петель.
4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Техника изготовления ворот собственными руками

Чтобы самостоятельно соорудить и установить выбранную разновидность полотна, необходимо следовать пошаговой инструкции. Процесс монтажа для любого типа конструкции выполняется по стандартной схеме с учетом нескольких особенностей.

Установка опорных столбов для ворот

Первым этапом монтажа является закрепление опорных элементов. Для этого требуется выполнить следующие действия:

Вырыть яму при помощи бура. Диаметр углубления зависит от размеров опорных элементов.
Уложить на дне углубления слой толщиной 15-30 см из песка и щебня. Материалы обеспечивают отток подземных вод и выполняют защитную функцию.
Покрыть опору антикоррозийным средством и установить в вертикальном положении.
Забетонировать яму и накрыть верхнюю часть металлической накладкой.

Изготовление рамы створок

Рамы створок изготавливаются из металлических заготовок. Каждый элемент очищают от коррозии и грязи, после чего соединяют друг с другом. Верхние углы рекомендуется приваривать под углом 45 градусов, чтобы предотвратить проникновение в них жидкости. При необходимости после сварки усиливают каркас и зачищают места стыковки металлических заготовок. Поверхность каркаса обезжиривают, обрабатывают грунтовкой и окрашивают.

Установка петель для распашных ворот

Петли применяются для удержания полотна. Навесы приваривают на опоры, после чего на каркас полотна, оставляя промежуток 20-30 см от края рамы

Важно учитывать, что место расположения петли влияет на состояние створок в открытом положении. Если предполагается открытие в разные стороны, то петля приваривается встык к опоре. Для открытия в одну сторону — петлю накладывают на раму

Количество петель зависит от массы полотна

Для открытия в одну сторону — петлю накладывают на раму. Количество петель зависит от массы полотна.

Монтаж профнастила

Профнастил устанавливается с одной или двух сторон металлического каркаса. Для фиксации материала задействуют саморезы. Чтобы закрепить профлист, его прикладывают к каркасу через одну нижнюю волну.

Установка фурнитуры

В зависимости от типа конструкции устанавливается дополнительная фурнитура. Основным элементом является замок, который монтируется на распашные створки. Также на данный вид полотна крепится нижний фиксатор створки, перераспределяющий нагрузку с замочного механизма. Раздвижные конструкции оснащаются автоматикой для возможности дистанционного управления. В целях безопасности можно установить сигнализацию, камеру наблюдения и сигнальную лампу.

Дополняем и украшаем

В декоративных целях допускается украсить ворота из профнастила. Материал поддается окрашиванию, что позволяет сделать конструкцию гармоничной с окружающими постройками. На поверхность створок можно монтировать кованые элементы различных габаритов и форм.

Ворота — очень важная часть любого гаража. Можно сказать, что ворота — лицо гаража. Ведь именно их видно, если посмотреть ровно на помещение

Очень важно подобрать не только красивые, но и максимально функциональные ворота, которые будут радовать владельца много лет

Очень популярны сегодня двери из профнастила. Они понравились строителям своей ценой, долговечностью, а также отличным внешним видом. Давайте подробнее рассмотрим приемущества и недостатки этого материала и узнаем, кому подходят ворота для гаража из профнастила.

Необходимые инструменты для металлоконструкции

Перед тем как сварить ворота на гараж, следует позаботиться о наличии необходимого оборудования. Учитывая крупные размеры будущей конструкции, лучше всего изготовить её на ровном сварном столе, а потом доставить её на место монтажа. Для создания ворот потребуется:

сварочный аппарат;
строительный уровень;
угольник;
сварочные электроды;
болгарка;
отрезные и шлифовальные круги;
рулетка;
разметочный инструмент.

Сварочный аппарат – самый важный инструмент для создания металлоконструкций Источник a.d-cd.net Основной инструмент для работы – сварочный аппарат. Он может быть как электрическим, так и газовым

Самое важное требование – достаточная мощность для комфортной работы с электродами толщиной в 3,5-4 мм

Материалы для распашных гаражных ворот

Собрав необходимый инструментарий, можно переходить к покупке железа для изготовления финальной конструкции. Основа каркаса – металлические профильные трубы. Минимально возможным размером считается 20х40 мм при толщине металла не менее 2 мм. Массивные трубы обеспечат большую устойчивость, но потребуют мощного каркаса и опыта работы со сварочным аппаратом.

Для каркаса потребуется облицовочный материал. Наиболее популярным вариантом выступают металлические листы толщиной в 3-4 мм. Их украшают коваными элементами и окрашивают баллончиком. В качестве обшивки могут выступать профнастил, дерево или ПВХ панели.

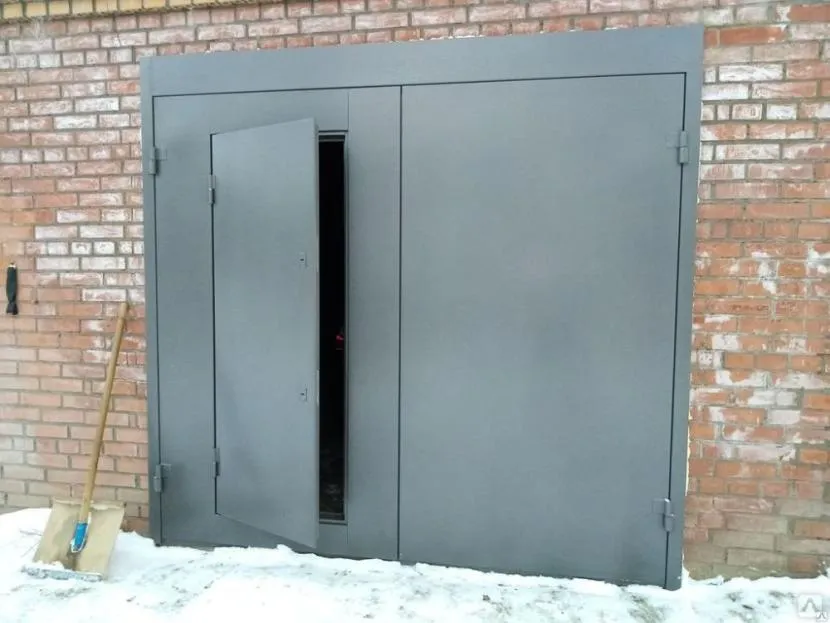

Металлические гаражные ворота Источник dostup-zabor.ru

Готовые створки вешают на открытые или потайные петли, закреплённые на несущей раме. Её изготавливают из уголка размером не менее 75 мм и толщиной в 3 мм. В комплект ворот также входят задвижка и замок для закрывания помещения.

Необходимые материалы и инструменты

Перед тем как сварить гаражные ворота, необходимо подготовить материалы и инструменты. Что касается первых, то нужно приобрести:

стальной уголок 63 х 63 х 5 мм или профильную трубу 60 х 30 х 2 мм;
профильную трубу 40 х 40 и 40 х 20 мм;
листовой прокат толщиной от 1,5 до 3 мм;
навесы;
стальные прутья и трубки;
материалы для антикоррозийной обработки, грунтования и покраски металла;
замки.

Рисунок 1. Петли для гаражных ворот.

Еще могут понадобиться анкеры, если рама ворот будет крепиться к проему с их помощью.

Для ее изготовления можно использовать или уголок, или профильную трубу. Профтруба намного легче уголка, но после ее установки габариты проема будут несколько меньше, чем после монтажа коробки, сваренной из уголка. Каркасы створок можно сварить и из уголка 50 х 50 х 5 мм, но они будут тяжелее, чем сделанные из профтрубы. Для навешивания ворот нужно купить 6 навесов диаметром не менее 25 мм. Если в одной из створок будет установлена калитка, то для нее нужно приобрести еще 2 навеса. Все они должны быть оснащены или подшипниками, или шариками (рис. 1). Из трубок и прутьев будут изготовлены внутренние запоры. Для этого можно использовать стержни сечением 18 мм и трубы с внутренним диаметром 20 мм.

Для работы понадобятся следующие инструменты:

сварочный аппарат и электроды;
шлифмашинка с зачистными и отрезными кругами;
рулетка;
уровень;
угольник;
перфоратор (для сверления отверстий под анкеры);
дрель со сверлами.

Для соединения заготовок из уголков и приваривания к ним воротных навесов можно пользоваться электродами толщиной 3 и 4 мм. Однако, сваривая профильные трубы и крепя к ним обшивку, лучше применять электроды не толще 2,5 мм, чтобы не прожечь стенки профтруб и листы.

Покраска и утепление конструкции

Пример покрашенных ворот

Покраской всех металлических элементов конструкции, а также утеплением створок распашных ворот удобнее будет заняться до подвески последних на опорные петли. Перед покраской все обрабатываемые поверхности обязательно грунтуются, что гарантирует получение надежного защитного покрытия, способного прослужить вам долгие годы.

С целью повышения жесткости гаражных ворот на внутренней поверхности створок устраиваются дополнительные металлические перемычки (ребра жесткости), привариваемые не только к металлическим листам, но и к элементам каркаса с шагом примерно 0, 5 метра.

Утепление створок

Утепление металлических распашных ворот осуществляется с использованием материалов синтетического происхождения или пенопластовых (пенополиуретановых) плит, которые фиксируются на поверхности створок с помощью специального клея. Для закрытия утеплительных плит может использоваться любой подходящий по фактуре декоративный материал.

На заключительном этапе работ створки навешиваются на петли, после чего обязательно производится проверка легкости их движения при открывании и закрывании ворот.

Утепление гаражных ворот

Утепление гаражных ворот должно быть эффективным и экономичным

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Изготовление ворот распашных

Распашные гаражные металлические ворота следует делать в несколько этапов, каждый из которых довольно важен.

Снимаем размеры Здесь надо будет правильно снять размеры будущей конструкции. Это понадобится для покупки материала. Надо будет так же и учесть отходы, которые точно будут. Делаем каркас На этом этапе надо будет сделать правильную геометрическую форму каркаса

Ведь если выполнить работу не правильно, тогда ворота будет заедать и они не смогут качественно работать

Изготовление створок Здесь важно будет сделать обе створки симметрично. Они должны качественно становится на базовую плоскость

Сборка На этом этапе навариваем завесы и сделаем сборку

Надо правильно провести и регулировку ворот. Установка Этот процесс не сложный и после качественного выполнения работы ворота правильно разместятся на нужном месте.

Теперь разберемся более подробно с каждым из пунктов, которые позволят сделать качественные распашные металлические гаражные ворота.

Металлические гаражные ворота и требования к ним

Металлические распашные ворота для гаража должны отвечать определенным требованиям. Это во многом определит их правильность работы и безопасность помещения.

Свободный ход створок. Размер ворот необходимо рассчитывать с учетом конкретных размеров транспортного средства;
Расстояние от стойки ворот до бока автомобиля должно быть не менее тридцати сантиметров.
Обычно гаражные проемы имеют следующие размеры: 5,4*2,4 или 4*2,1 метра;
Ворота должны быть устойчивыми к взлому. Самыми прочными являются изделия, которые сделаны из стального оцинкованного листа с толщиной в два, а еще лучше – пять миллиметров;
Накладные запоры помогают укреплять ворота;
Также необходимо создать для ворот дополнительную защиту от окружающей среды, а точнее осадков, а также ветра. Для этих целей с помощью вертикальных запоров прочно закрепляют полотно. Они еще будут спасать ворота от перекосов.

Выбираем инструменты и материалы

Если вы решили сделать металлические распашные гаражные ворота своими руками, то необходимо запастись следующими стройматериалами:

Уголки из стали (необходимы для изготовления несущей рамы);
Обшивка (лист металла, дерево, ковка);
Профиль, задвижки;
Петли.

Под рукой в обязательно порядке должны быть такие инструменты как:

Уровень;
Аппарат для сварки;
Болгарка и рулетка;
Угольник.

Ворота будут состоять из:

Задвижки;
Петли;
Обшивки;
Стойки, а также рамы.

Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

рулетку;
набор свёрл;
молоток;
кельму;
строительный уровень;
цемент;
песок;
набор ключей;
дрель.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков, стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10. Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла, то такое укрепление нет смысла устанавливать.

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола. Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Ворота складные

Еще один популярный и простой вариант гаражных ворот — это складные или, которые не занимают такого места при открытии.

Секционные ворота в гараж своими руками делаются наподобие распашных, но каждая створка будет делиться пополам. Это поможет при открытии складывать каждую из сторон пополам и сохранять место, требуемое на распашку.

Есть и другие достоинства ворот складного типа для гаража:

Оригинальное внешнее исполнение секций ворот.
Удобный способ открывания и закрывания.
При открывании места такими воротами практически не занимается.
Если одна из створок или секций испорчена, ее очень легко можно снять для починки или замены отдельно от всей конструкции.
Стоимость ворот чуть выше, чем в случае с распашными, но все же вполне доступна.

Что собой представляют распашные ворота

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

каркас из металлического уголка, круглой или профилированной трубы;
створок;
калитки в одной из створок, если таковая предусмотрена проектом;
петель;
укосин/перекладин/перемычек;
засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Что собой представляют распашные ворота

Двухстворчатые состоят из нескольких элементов:

каркас из металлического уголка, круглой или профилированной трубы;
створок;
калитки в одной из створок, если таковая предусмотрена проектом;
петель;
укосин/перекладин/перемычек;
засова и/или замка.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
Замок сувальдный.
Засовы гаражные: вертикальный и горизонтальный.
Грунт по металлу.
Растворитель №646.
Краска.
Мел.
Изолента.
Наждачная бумага крупной и средней зернистости.

Инструменты

Сварочный аппарат.
Электроды.
Кувалда, молотки.
Болгарка, диски по металлу.
Дрель, свёрла.
Перфоратор.
Набор отвёрток.
Болты с гайками, саморезы.
Струбцины.
Уровень (желательно лазерный).
Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.
