Об утеплении
Когда вы собираете самодельные подъемные ворота для гаража своими руками, нельзя игнорировать вопросы утепления. Бюджетный вариант утеплителя – пенопласт, и его предпочитают другим материалам. Он отличается хорошими теплоизолирующими свойствами и небольшим весом, а, значит, не нагружает ворота.
Утеплитель выбирают из соображений цена/качество
Кроме того, он совсем не впитывает влагу и достаточно жесткий для использования в воротных системах. Дополнительный плюс – материал прост в работе, и его можно клеить. Утепление полотна проводят в следующем порядке:
- Полотно грунтуют и красят для защиты от коррозии.
- Если ворота цельные, пенопласт приклеивают к поверхности.
- Если выбрано размещение между лагами, нужно соорудить вспомогательный каркас (например, из вагонки).
О простой конструкции односекционных ворот в следующем видео:
Распашные ворота с электроприводом своими руками
Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.
Необходимые материалы и инструменты
Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:
- стойки для опор;
- металлический жесткий каркас;
- обшивку;
- электрический привод;
- гаражные петли;
- металлическую задвижку.
Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.
Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.
Подбор электропривода
Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.
Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.
Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.
Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.
Если створки открываются внутрь
Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.
Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.
Если створки открываются наружу
Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.
Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.
При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.
Блок и пульт управления
При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.
Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.
Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.
Устройство секционных ворот
Современное изобретение представляет собой металлическое полотно из нескольких секций, которые соединяются петлями. В зависимости от модели размер секции имеет отличительные особенности. Отпирание, запирание ворот осуществляется при помощи подвижно-силового механизма. Готовый вариант получается подвижным, что обеспечивает максимально быструю работу. Полотно при помощи подшипниковых роликов крепится к металлическим направляющим. Подобная особенность предотвращает возможные заклинивания и сбои в работе. Секционные ворота относятся к подвижным запирающим системам, для которых одновременно характерны высокие показатели надежности и подвижности. Необходимо учитывать, что наличие мест соединения секций приводит к проникновению холода, во время зимнего периода.
Такой подход намного удобнее распашных элементов. Кроме удобства необходимо отметить момент экономии пространства
Это особенно важно на узких переулках либо, когда на участке попросту нет свободного места чтобы установить простой, классический вариант распашных ворот. Открыть секционные модели нет необходимости расчищать территории во время обильных снегопадов поскольку они подымаются вверх. Секции могут подниматься вручную, либо с помощью электрического привода
Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки
Секции могут подниматься вручную, либо с помощью электрического привода. Второй вариант намного удобнее. Большинство владельцев гаражей, промышленных помещений дополнительно оборудуют систему силовой установкой. Обязательно наличие ручного механизма поскольку приводная система работает только от электричества, в случае его отключения должен быть способ открыть гаражные створки.
Полотно секционных ворот: устройство, размеры, материалы
Основой полотна любых секционных изделий выступает прочная сталь. Только надежные материалы смогут гарантировать защиту от незаконных проникновений. Кроме того, полотно низкого качества может быть повреждено даже от незначительного удара. Подобные вмятины на поверхности могут привести к нарушению эксплуатации изделия. Они бывают двух видов:
- холодная;
- утепленная.
От выбранного вида зависят применяемые при монтаже материалы.
Подготовка к монтажу секционных ворот
Вне зависимости от того, какую разновидность въездной группы решено ставить, необходимо провести предварительную подготовку помещения.
Процесс подготовки включает такие этапы:
очистить от облупившейся штукатурки; убрать облупившуюся штукатурку; нивелировать иные дефекты; хорошо выровнять все проемы (это важно для плотного прилегания полотна). Монтаж разрешен, когда по обе стороны проема ширина внутренних стен помещения превышает 45 см, при этом высота притолоки должна быть от 30 см; подготовить необходимый инструмент: лазерный уровень, слесарное оборудование, перфоратор, рулетку, шуруповерт, карандаш, крепежные элементы
Выбор привода
По конструкции делятся на два типа.
Система противовесов
Подходит для больших по весу и размерам полотен.
Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.
Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.
Шарнирно-рычажный (рычажно-пружинный)
Механизм состоит из:
- пружин;
- роликов;
- рычагов.
Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.
При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку
При открытии используют трос, который размещается на профиле под потолком
Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.
Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.
Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.
Видео описание
Установка замка в гаражные ворота Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.
Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.
Утепление и внутренняя облицовка гаражных ворот
Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.
Утепление гаражных ворот Источник vikbud.ua
К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.
Тип подъема ворот
Возможно несколько вариантов подъема ворот. Каждый из них подходит для разных помещений, учитывая высоту потолка. В каждом индивидуальном случае тип должен подбираться, по предварительной оценке, мастера. Не имея нужных знаний не стоит брать изделие доверившись случаю, что может привести к нежелательным последствиям. Только правильно выбранная модель гарантирует долгий срок службы с сохранением всех эксплуатационных качеств.
- Стандартный подъем. Этот вид используется, если расстояние от потолка до верха ворот составляет 35 до 60 см. Такой вариант является самым дешевым. Можно использовать для конструкций высотой до 10 метров и шириной до 7.
- Низкий. Используются при высоте притолоки от 15 до 30 сантиметров. При использовании этого вида нижняя секция немного свисает в проем в открытом положении. Такие ворота могут сооружаться с использованием «барабана» в конструкции. Такой тип подъема требует установки дополнительных направляющих, что существенно увеличивает стоимость. Барабан может устанавливаться, как спереди, так и сзади. Во втором случае нужно использовать специальные крепления для вала. Данный вариант конструкции имеет одну особенность: механизм автоматического подъемника может быть установлен только в потолок.
- Высокий подъем. Такая конструкция используется при высоте притолоки от 60 см. до 5 м. Конструкция требует усиленных креплений, барабана и мощной системы автоматизации, которая может устанавливаться только на вертикальные направляющие. Конструкция отличается надежность и долговечностью, но стоимость получается достаточно высокой.
- Наклонный. Такой принцип используется при наклонном потолке, когда его высота увеличивается к задней стенке. Это самый дорогой вариант, но также подобная конструкция считается самой нестабильной. Используется чаще всего для ситуаций, когда другие варианты неприменимы.

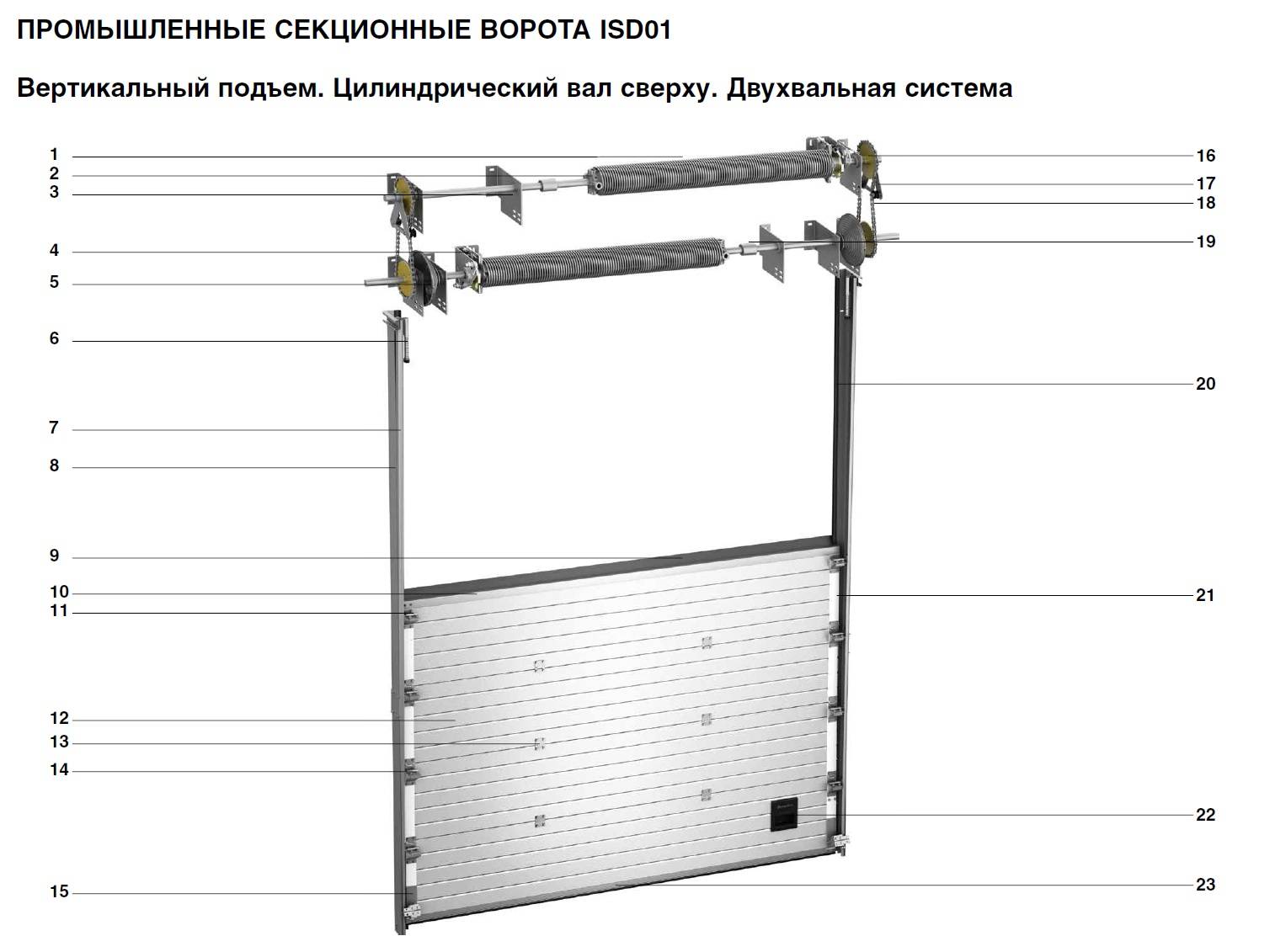

- Вертикальный подъем. Это самый дорогой и надежный вариант, для которого характерна усиленная конструкция. Для использования такого варианта высота притолоки должна быть равна высоте проема + 70 сантиметров при размещении пружины сверху. Если пружина размещается снизу, нужно дополнительно от 40 см. высоты. Может использоваться в ситуациях, когда масса ворот не превышает 1000 кг, поскольку автоматизировать систему можно только при помощи осевого привода.
Оптимальный вид подъема определяется на этапе замеров. Поставщик ворот составляет план проема, на основании которого подбирается оптимальный вид конструкции.
Устройство и принцип функционирования откидных ворот
При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.
Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.
Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.
Дополнительные опции
Для секционных ворот может быть предусмотрено множество дополнительных опций, которые делают их использование более комфортным, улучшают внешний вид или увеличивают показатели надежности. Чаще всего дополнительные элементы устанавливаются по просьбе заказчика при изготовлении конструкции под заказ.
Остекление и вентиляционные решетки для ворот
Заказчик может попросить производителя установить вставки со стеклами или решетками для вентиляции в секции. Прорезается отверстие, куда вставляются дополнительные элементы. При остеклении чаще всего устанавливается два окна на верхнюю секцию.
Встроенная калитка (дверь)
В секционных воротах может быть предусмотрена входная дверь с замком. Для реализации этого решения вырезается отверстие под размеры двери на нижних панелях. Двери также изготавливаются из секций, которые устанавливаются в один уровень с остальными. Такая опция является достаточно дорогостоящей, ее предлагают далеко не все производители секционных конструкций.
Средства безопасности и автоматики
На конструкцию ворот устанавливаются системы автоматизации подъема, которые управляются с дистанционных пультов, брелков или смартфонов. Для безотказной работы системы желательно установить дополнительные батареи или систему ручной разблокировки, что поможет открыть ворота в условиях отсутствия электроэнергии.
Для предотвращения травм используются фотоэлементы, фиксирующие движения возле плоскости опускания ворот. В такой ситуации система автоматически блокируется, если закрытию помешает человек или животное.
Блок ручного подъема ворот
При использовании автоматической системы подъема рекомендуется дополнительно установить систему ручного подъема из блоков и тросов. Такая система поможет разблокировать проезд при отсутствующем электричестве или в случае поломки автоматического подъемника.
Особенности исполнения конструкции
Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.
Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.
Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.
Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.
Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.
Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.
Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.
Компенсирующие пружины. Обеспечивают более легкий подъем полотна.
Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее
Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию
При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированных магазинах.
Отличительные черты конструкции
Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:
Шарнирно-рычажное устройство.
Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.
По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.
Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.
Подъемные ворота в гараж
Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см
Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.
Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.
Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.
Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.
При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.
Схема привода подъемных ворот
Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.
Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.
Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.
Подъемные ворота оформленные под дерево
Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.
Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.
Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.
Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция
Ворота своими руками
Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.
Видео — Монтаж секционных ворот
Первый шаг. Выберите подходящий тип механизма открывания ворот.
Наибольшей популярностью пользуются шарнирно-рычажковые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.
Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.
Видео — Подъёмные ворота вид изнутри
Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).
Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:
- деревянные бруски высокой прочности;
- металлические штыри хорошего качества;
- уголки;
- кронштейны;
- жесткие пружины;
- металлические прутки;
- декоративные элементы.
Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.
Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.
Шестой шаг. Соберите раму и обшейте ее выбранным материалом.
Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.
Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.
Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.
Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.
Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.
Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.
Видео — Направляющие для подъемных гаражных ворот, часть 2
https://www.youtube.com/watch?v=JjQMFMlJtw0
Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.
Видео — Колеса для подъемных ворот, часть 4
https://www.youtube.com/watch?v=RO8RB-WGPpU
Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.
Пятнадцатый шаг. Зафиксируйте полотно в коробке.
Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.
Удачной работы!
Расчет материала и подготовка инструмента
Расчет металлических профилей, материала на дверь и уплотнителей производят, опираясь на сведения из чертежа. Рассчитывают площадь зашивки, листы берут так, чтобы меньше было отходов. Стальные детали можно сваривать между собой, поэтому привязываться к продажной длине профиля не стоит.
Для работы готовят инструменты:
- строительный или лазерный уровень, отвес, уголок под 90°;
- молоток, плоскогубцы, отвертка;
- рулетка, карандаш, мел;
- дрель, шуруповерт, болгарка с отрезным кругом по дереву и металлу;
- сварочный агрегат;
- набор гаечных ключей, отвертка, сверла по металлу, дереву, бетону.
Недостающие инструменты можно арендовать на время выполнения работ.
