Гаражные реечные замки: технические характеристики

Изучаем классификацию

В целом самодельные замки на гараж можно разделить на две большие группы – самостоятельно изготовленные и переделанные. Самостоятельное изготовление запоров целесообразно при наличии соответствующих составляющих: качественных материалов, оборудования (фрезерного, токарного станков), оборудования для закалки стали. Не мало важным будет и опыт работы с металлом. Иначе, даже самый оригинальный запор будет легко открыт. Оптимальным вариантом будет переделывание купленных замков, либо отдельных составляющих. Такой способ позволит обойтись без специального оборудования, при этом создать единичный вариант запора.

По конструкции затворные механизмы в гараж делятся на:

врезные;
навесные;
накладные;
реечными;
вертушка;
комбинированными.

Каждый вид имеет свои положительные и негативные стороны, которые следует учитывать во время выбора.

Замки навесные

Навесной замок

Данный вид относят к наиболее старым и, к сожалению, ненадежным типам запоров. Не смотря на то, что для их изготовления рекомендуют использовать закаленную сталь, такой замок легко сбивается молотком или кувалдой, поскольку весь механизм находится снаружи. К тому же, петли устройства можно тихо распилить ножовкой по металлу.

Запоры врезные

Врезной замок

Установка этого типа запоров в гараж достаточно проблематична, а для воров взломать такой замок не составляет больших проблем. Дверь просто выбивается или открывается подобранной отмычкой. Бывалые автолюбители рекомендуют использовать этот вид запора, как дополнение к основному затворному механизму.

Вертушка

Запор вертушка

Гаражные замки – вертушки имеют простую конструкцию, но достаточно высокую степень защиты. Принцип работы такого запора заключается в том, что на дверях гаражного помещения, из дерева или метала, делаются проушины, в которые и опускаются торцы замка – вертушки. Сама задвижка на сквозном болте крепиться в центре ворот и приводится в действие проворачиванием от центра. Такой вид замка на гараж своими руками позволяет надежно защитить автомобиль от воров, поскольку наружных (видимых) частей его нет.

Запор винтовой

Главной положительной чертой винтового замка является его конструкция. Основная часть механизма скрыта за дверью, что делает его практически недостижимым для воров. Составляющими частыми такой конструкции будут: ключ, винт, наружная скоба и скоба с внутренней резьбой. Сделать замок при наличии детального эскиза и оборудования (сварочного аппарата и токарного станка) не сложно.

«Падающая» модель

Падающий замок

Если же опыт слесарных работ у вас немалый, тогда попробуйте самому изготовить, так званный запор с « падающим ключом». Вам будут необходимы пластины из металла в количестве 3 штук. Две из них пойдут на изготовление скоб, а третья – на ригель (щеколду) с прорезями. Следующим шагом будет изготовление барабана в форме зубчатого колеса с отверстием для ключа. Ключ тоже имеет свою специфику. В нем делают специальные прорези для металлического стержня (штифта) с выступами, расположение которых повторяют отверстия на барабане.

Электромеханический вариант

Электромеханический замок

Этот вид запора – комбинированный, он соединяет в себе механический и электрозамок

Обратите внимание, что такие замки своими руками могут сделать мастера, имеющие опыт работы с электроникой и механикой. Если же вы не уверенны в своих силах, автолюбители предлагают использовать готовый механизм и подобрать к нему соответствующий электрический привод. Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом

Для того, что изготовить такой запор вам понадобятся механизм зубчатой передачи, электродвигатель, блок питания и система управления механизмом.

Преимущества и недостатки запорного механизма

Достоинства есть, среди них:

Доступная цена.
Удобство использования – изнутри можно открывать без ключа, а это гарантирует, что ключ не будет забыт.
Механизм простой и прочный, поэтому реечные замки редко выходят из строя.
Простота монтажа – это замок накладной.

Внутренняя конструкция

Недостатки:

Монтажные отверстия такого запорного механизма отличаются от стандартных, поэтому если придется менять его на более надежный, могут возникнуть сложности.
Вскрыть его можно, используя отвертку или даже гвоздь. Это производится методом отодвигания пластин через щель между полотном и коробкой двери.
Изготовление дубликата ключа при потере проблематично.

Рейтинг лучших вариантов для гаража

Выделяют несколько вариантов устройств, которые чаще всего устанавливают для защиты гаражей от грабителей. К ним относятся:

«РИФ-1». Изделие отличается накладным механизмом, который изготавливается из стальных пластин с толщиной 4-5 миллиметров. Также в составе устройства имеются мощные ригели, которые сделаны из закаленных железных пластин. К достоинствам «РИФ-1» относят то, что у устройства есть более полутора миллиона секретных комбинаций, позволяющих открыть замок. При открытии ворот ключ поворачивают несколько раз в левую сторону до первого щелчка.
«Керберос». Изделия отличаются сложной конструкцией, благодаря которой для открытия замка можно воспользоваться одной из пяти миллионов уникальных комбинаций. Модель относят к устройствам с повышенной прочностью, так как при ее изготовлении пользуются усиленной сталью.
«Моттура». Врезной тип изделий, применяющийся для монтирования в гаражные ворота. Производитель, занимающийся выпуском замков, предоставляет гарантию на пять лет.

Принципы работы секретных частей

Сувальдные секретные механизмы открываются и закрываются поворотом ключа после того как бороздки ключа выстроят пластины (сувальды) в определенном порядке. Количество вероятных комбинаций расположения бороздок ключа, зависит от количества перемещаемых им пластин.

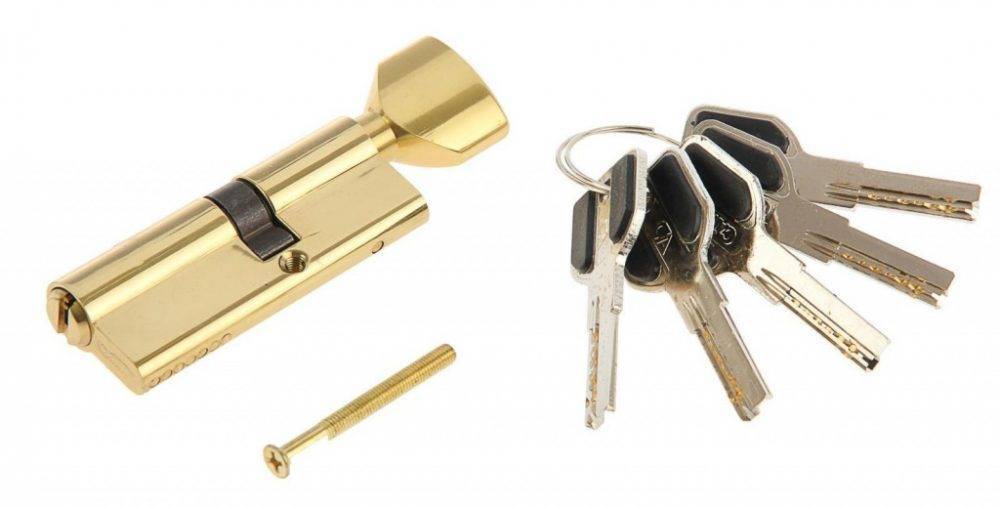

Основной цилиндрового игольчатого механизма является цилиндр с расположенными внутри движущимися элементами – кодовыми штифтами (пинами), которые под воздействием бороздки ключа должны выстроиться в определенном порядке. Дополнительной защитой в таком устройстве служит профиль щели цилиндрической личинки. При несовпадении ее с профилем ключа засунуть ключ в замок не получится. Разновидностью таких цилиндровых механизмов являются личинки под перфорированные ключи с контр пинами, в них штифты не приподнимаются под воздействием бороздок ключа, а наоборот опускаются в перфорацию ключа. Поэтому такие ключи вставляются в замочную скважину не вертикально, а горизонтально.

Личинки под ключи с перфорацией практически недоступны для интеллектуального взлома

У дисковой личинки цилиндрового механизма, отпираемой полукруглым ключом, открытие и закрытие замка, происходит при поворачивании расположенных в личинке дисков до определённого положения. При этом на внешней стороне дисков образуется канавка, в неё падает палец, приводящий в движение ротор замка, толкающий его ригели. Принцип работы механизмов под крестовой ключ аналогичен принципу работы устройств под полукруглый ключ.

В видеосюжете разбираются конкретные примеры замков, которые можно ставить и эксплуатировать на гараже. Даются рекомендации по установке каждого замка.

В винтовых замках дужка блокируется или деблокируется стержнем с резьбой, который перемещается по каналу при его вращении. На противоположном конце винта, скрытого корпусом замка, предусмотрен шип, паз или посадочное гнездо для ключа.

Винтовой гаражный запор лучше использовать в качестве дополнительной секретки

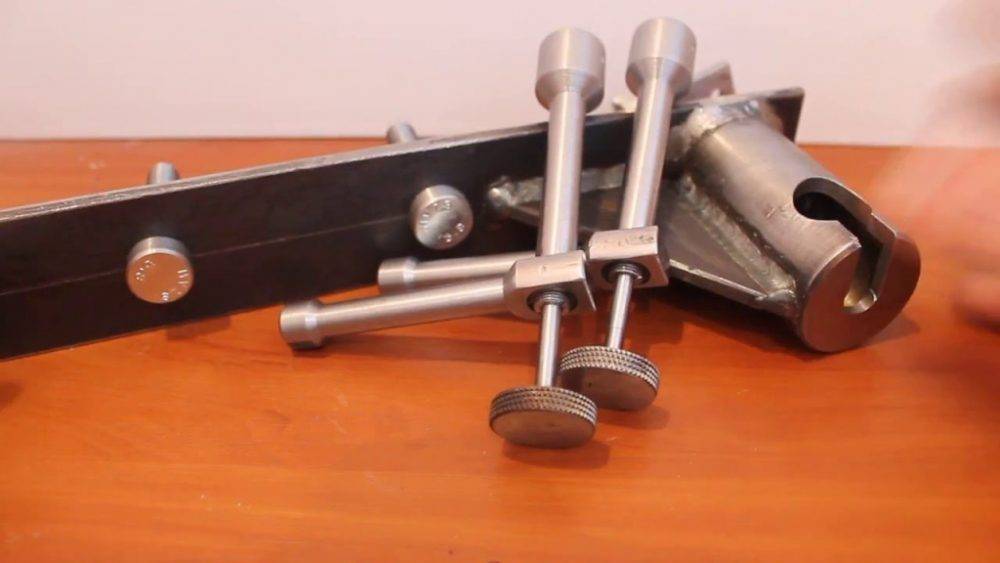

В ригельных замках ригели при открывании запора приводятся длинным плоским или круглым ключом с канавками, которые зеркальны канавкам на засовах. При вынутом ключе пружины замка возвращают засовы исходное закрытое положение.

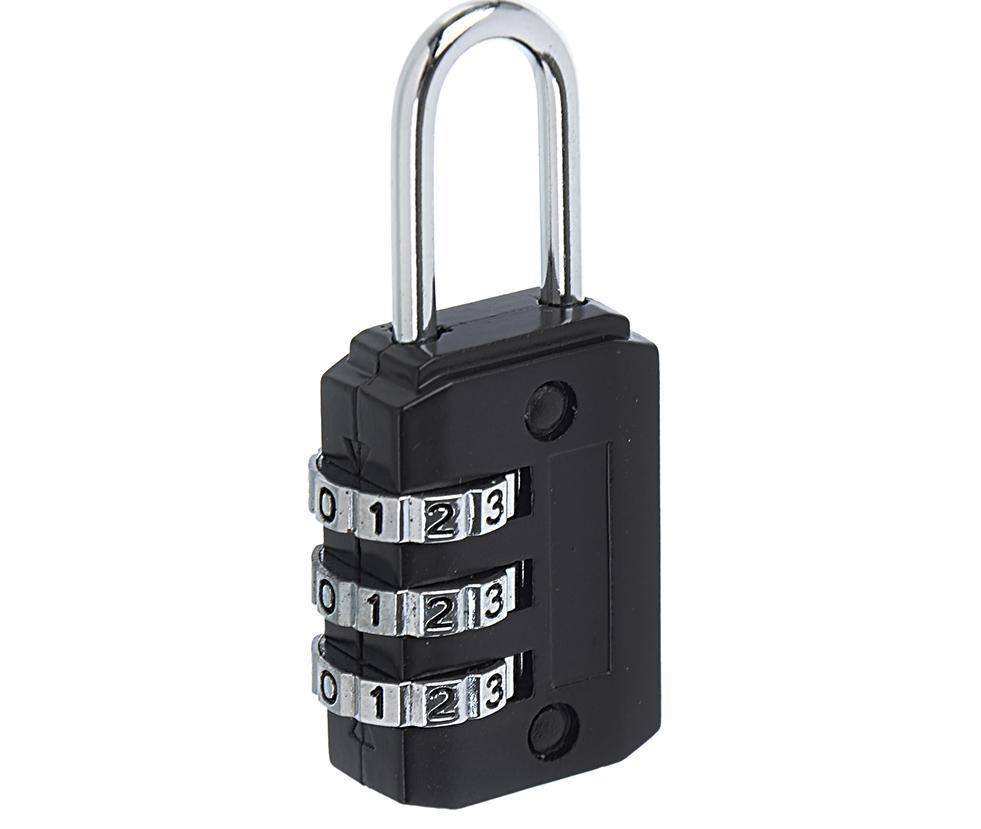

Кодовые устройства могут быть кнопочными и дисковыми. Первые чаще всего используются в качестве дополнительного замка к замку другой более защищённой от взлома конструкции. Дисковые могут использоваться в качестве основного замка.

Правильную комбинацию для кодовой дисковой секретной части достаточно сложно подобрать

Второй в списке

Вторая кандидатура – это Гардиан 2007. Замочек с защитами от силового взлома поскромнее предыдущего. Но весьма хорошего качества. С достойными защитами от чистого вскрытия.

Преимущества этого замка ещё и в том, что выпускается он как на левую, так и на правую сторону

Это важно и в данном случае – хорошо. Более подробно о замке Гардиан 2007 опять же рассказывали в предыдущем видеосюжете

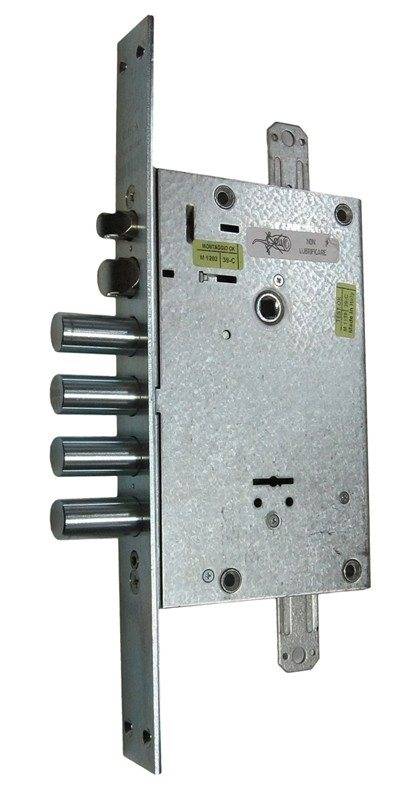

Сувальдный тип

Сувальдный замок может стать основным запирающим устройством, поскольку легче переносит сезонные изменения погоды, реже заедает и ломается. В нем используются сувальды (пластины с вырезами). Ключ имеет для каждой из них «бородку». Дверь откроется только в случае, если все пластины займут нужное положение.

Сувальдные замки бывают врезными и накладными, но для гаражных ворот больше подходят последние. При выборе нужно учесть:

прочность крепежных элементов;
количество ригелей (выдвижных элементов должно быть не менее 3-х);
класс взломостойкости (оптимальным считается 4-тый);
число сувальд (желательно, чтобы они имели цинковое покрытие).

Конструкцию лучше защитить бронированными пластинами. Должна быть предусмотрена защита от высверливания, а также вставка, препятствующая перепиливанию ригелей.

Выбор надежного гаражного замка

Участившиеся взломы гаражей заставляют автолюбителей искать лучшие способы защиты своей машины. Самым оптимальным вариантом остается выбор качественного гаражного замка. Давайте рассмотрим некоторые популярные модели из них.

Общие требования к замку:

Материал корпуса – только нержавеющая сталь.
Надежнее установить несколько замков, причем как можно дальше друг от друга.
На калитке их должно быть не менее двух.
Выбирайте замки от разных производителей.
Основной – только сувальдный.
Лучший дополнительный замок – сигнализация вневедомственной охраны.

Сувальдный замок: для гаража лучше не придумать

Почему сувальдный? Потому что накладные и врезные цилиндровые замки капризные. Они чувствительны к перекосам, возникающим из-за сезонного колебания почвы, боятся попадания пыли и грязи и непредсказуемы на морозе. А ведь и перекосы на воротах, и грязь, и лютый мороз – это все очень по-русски.

Сувальдные замки, конечно, не идеальны, но лучше ведут себя в агрессивной среде, реже клинят и ломаются. Мы всеми руками за них.

Какой замок вы выберете, врезной или накладной, большой разницы нет. Если планируете обшивать ворота, то лучше врезной: обшивка укроет механизм от пыли, грязи и влаги. Если берете накладной, устанавливайте так, чтобы снаружи не было видно точек крепления.

Также убедитесь, что изнутри замок открывается ключом, а не вертушкой, как в домашних моделях. Некоторые воры игнорируют двери и влезают в гаражи в режиме прохождения сквозь стены:

Таким образом, даже если вор пробьет стену между гаражами и доберется до машины, так просто он ворота не откроет. Тут уже без взлома замка никак. Не то чтобы это был непосильный труд, но придется повозиться и пошуметь.

Требования к хорошему сувальдному замку:

Не менее трех ригелей (хотя есть исключения – например, легендарный РИФ-1. У него два ригеля, но какие же они толстенные).
4 класс взломостойкости.
Закаленная вставка на ригеле для защиты от перепиливания.
Каленый шарик в стойке (защита от высверливания).
Цинковое покрытие сувальд (защита от коррозии).
Бронепластина (защита от выбивания и высверливания).
Для накладных замков: проваренный корпус (защита от продавливания).
Прочные и массивные крепежные элементы.

На некоторых моделях есть выходы под вертикальные тяги для многостороннего запирания. Устанавливать тяги или нет, решать вам. Да, с ними надежнее, и в квартирах они ведут себя нормально. Но в гараже в период заморозков и оттепели вы с ними намучаетесь.

Реечный замок не советуем от слова совсем

Да, он долговечный (в теории прослужит лет 50), но неподатливый и ходит очень туго (дамы зимой намучаются). И ладно, если бы все это компенсировалось вменяемой защитой, но ее здесь ноль целых ноль десятых. Реечный замок быстро и бесшумно вскрывается простой отверткой, а то и карандашом. Впрочем, странно ожидать чуда от устройства, где вся конструкция это корпус, ригель да пружина.

Навесной замок больше для самоуспокоения

Устанавливать навесной замок в гараж (и то в качестве дополнительного) рекомендуем только в качестве третьего или четвертого запирающего устройства. Или если к воротам приварены проушины. Потому что если оставить проушины свободными, вор может закинуть в них трос и сорвать ворота. А кто-то может пошутить и навесить свой замок.

Важно понимать, что амбарные замки с U-образной дужкой – это бутафория и иллюзия защиты. Даже если цельнометаллический корпус, даже если дужка короткая, из борсодержащей стали, закалена и покрыта гальваникой

Не взломают его – так спилят проушины

Не взломают его – так спилят проушины.

Лучше смотреть в сторону закрытого навесного замка (черепаха) с толстым запирающим пальцем. Такая конструкция защищает не только механизм, но и проушины. Как ориентир – вот эта наша модель. Вполне себе эталонная черепаха.

Одно условие: закрытый навесной замок должен прилегать к двери без зазора, чтобы нельзя было завести под него трос или монтировку. Желательно прикрыть его защитным кольцом из трубы или коробом (как на фото).

Установка

Установить его не сложно, так как подобный замок не врезается, а накладывается. Для этого понадобятся такие инструменты:

дрель;
сверла;
плоскогубцы и отвертка;
болгарка;
линейка;
сварка и металлическая пластина, если дверь из металла.

Чтобы в глаза не попадали искры – специальные очки.

Процесс монтажа:

Определить место монтажа замка, при этом важно рассчитать высоту монтажа, для удобства использования.
Разметить точки сверления отверстий. Нужно учитывать контуры для ключа

Чтобы сделать все безошибочно, замок прикладывается к двери.
Размечать торец нужно с учетом толщины замка.
По периметру, по отмеченным точкам просверлить отверстия.
Корпус накладывается на точки разметки и прикручивается болтами.
Далее проводится монтаж замочной скважины.
Аналогично монтируется вторая часть на дверном коробе.

Точность сверления отверстий влияет на качество действия замка.

Гаражный ригельный замок

Списки лучших

Сегодня в любом магазине или рынке вы можете найти большое множество разнообразных устройств для защиты своего дома. Ниже вы можете увидеть несколько лучших моделей в некоторых категориях:

Доступная цена.
Долговечный.
Высокая защита от взлома.

Перейдем к подробному изучению моделей в каждом из представленных разделов.

Доступная цена

Титан-Hybrid Pro является лучшей бюджетной моделью, работающей от сети. Представляет собой скрытый засов, открывающийся только при помощи пульта управления. Производитель с ответственностью подошел к изготовлению модели и оснастил ее двумя основными аккумуляторами и одним запасным.

Класс защиты	4
Питание	сеть, батарейки
Сопротивление ригеля	более 400 кг

Цена: от 1 000 до 1 600 рублей.

Долговечный

Cisa 15.535 электромеханический замок с резным способом установки. Обладает высоким качеством и долгим сроком службы, благодаря качественной сборки из высокопрочных материалов.

Класс защиты	4
Материал	металл
Количество засовов	6 шт

Цена: от 2 500 до 3 000 рублей.

Высокая защита от взлома

Perco LB72.2 лучший дверной замок третьего класса защиты. Имеет индивидуальную черту: питание происходит через сапорную планку, благодаря чему его необязательно нужно проводить к секретному механизму.

Вес	1.2 кг
Габариты	200х148х32
Материал	металл

Цена: от 2 900 до 3 400 рублей.

Основные критерии при выборе

Чтобы выбрать качественный затворный механизм для гаража, придется ознакомиться с главными критериями выбора.

Надежный механизм

Выбирая замок для закрывания автомобильного гаража, обязательно обращают внимание на его механизм. От надежности механизма зависит уровень защиты гаражного помещения

К наиболее надежным относят цилиндровые модели, которые сложно взломать. Для взлома изделий такого типа придется применить немалую физическую силу, чтобы выбить сердцевину конструкции.

Также надежными считаются сувальдные модели, которые устойчивы ко взломам. Открыть их можно только с помощью специального ключа.

Материал

Еще один фактор, который учитывают при выборе затворных изделий — материал изготовления. При создании запирающих устройств используются следующие материалы:

Алюминий. Алюминиевые изделия не подвергаются коррозии даже при повышенной влажности, и поэтому они отлично справляются с дождливой погодой. Однако они ненадежные, так как алюминий отличается слабой прочностью.
Сталь. Среди металлических замков считают наиболее прочными и дорогостоящими.
Латунь. Латунные модели, как и алюминиевые, не ржавеют и не портятся из-за осадков.
Чугун. Изделия из прочного чугуна отличаются высокой надежностью и долговечностью. Главный минус чугунных моделей — ухудшение прочности под воздействием мороза.

Размер

Каждый, кто планирует приобрести затворный механизм для гаража, должен ознакомиться с его размерами. При выборе оптимального размера учитывают габариты ворот или дверей, на которых изделие будет расположено. Замки могут быть:

Крупными. Модели с большими размерами используются для установки на гаражные ворота.
Средние. Их покупают для защиты небольших гаражей, которые оснащены не воротами, а дверью.
Маленькие. Не подходят для защиты гаражных помещений, так как их устанавливают на чемоданы, шкафчики и шкатулки.

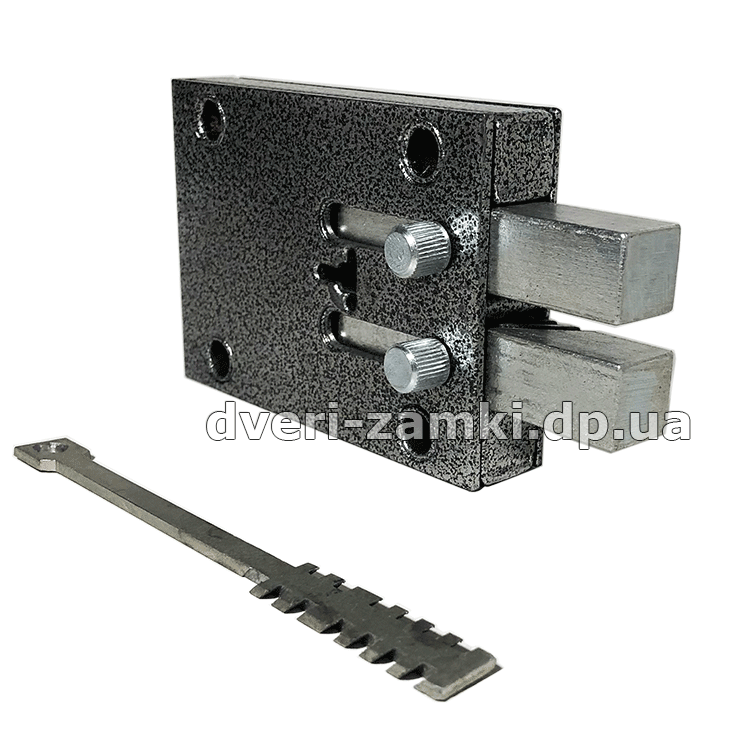

Выбор реечного замка

Уникальное свойство замка для гаража внутреннего, купить который можно в любом специализированном магазине, состоит в том, что случайно сломать его практически невозможно. Несмотря на незатейливость механизма, качественные модели снабжаются сертификатом качества с указанием параметров. К рейке замка предъявляются определенные требования:

Передвижение рейки в корпусе должно быть свободным и плавным. Заедание говорит о том, что зазор с корпусом недостаточный или неравномерный; очевидно, что этот замок — низкокачественное изделие.
Фиксация рейки в выдвинутом положении должно быть надежной. В противном случае применение силы вызовет возврат ригеля в корпус — дверь откроется.
Рейка изготавливается из достаточно твердого сплава, способного выдержать силовую нагрузку в 200-300 кг.
Размер (диаметр) задвижных стержней должен максимально точно соответствовать размеру отверстий.
При покупке изделия убедитесь, что на корпусе нет следов ржавчины и вмятин.

Видео описание

О гаражном замке обратного хода в следующем видео:

При выборе нужно обращать внимание на соответствие габаритов и веса изделия толщине гаражных ворот. Толщина металлической створки, к которой будет крепиться замок, не должна быть тоньше 4 мм, в противном случае увесистый механизм станет причиной деформации металла

Технологии не стоят на месте; чтобы повысить класс безопасности накладных реечных замков, проводится усложнение их конструкции. На рынке предлагаются многозапорные устройства, дополненные противовзломными цапфами. Механизмы оснащаются защитными задвижками и устройствами, включающими блокировку с использованием дверной ручки (при закрывании ее необходимо поднять до заданного угла). Разнообразные улучшения позволяют замку лучше сопротивляться попыткам взлома.

Стоимость реечного замка

Благодаря универсальности нехитрой конструкции с выдвигающимися ригелями, закрепленными на рейке, которая взаимодействует с ключом, подобные запирающие устройства пользуются неослабевающей популярностью.

Замок обратного ходаИсточник icaev.ru

Цена изделий варьирует в достаточно широком диапазоне. Она зависит от степени сложности и надежности замка, от размера и от материала изготовления запорной системы. Если вы думаете установить реечный замок для гаража, купить в Москве и регионе подобное изделие можно по следующим средним ценам:

Модель с одним прямоугольным ригелем — 380 руб., с двумя прямоугольными ригелями — 490 руб.
Модель с 3 цилиндрическими ригелями. Цена находится в пределах 550-600 руб.
Модель с прямоугольным ригелем, под крестообразный ключ (с возможностью замены механизма секретности): 900-1000 руб.
Замок усиленный, 3 цилиндрических ригеля, изнутри открывается ручкой — 1100 руб.; с 4 ригелями —1200 руб.
Модель аналогичная предыдущей, дополнительно снабжена задвижкой (можно запираться изнутри) — 1300 руб.
Модель с четырьмя ригелями и защелкой под ручку, изнутри открывается ключом — 2150-2600 руб.
Замок Maxbar (Германия). Основное запирание: ригель с фалевой защелкой, дополнительное запирание: запорные цапфы. Цена: 2900-3300 руб.
Замок Mottura (Италия). В различных моделях (которые делятся на правые и левые) присутствует 3-5 ригелей; цена — 6500-6700 руб.

Замок средней ценовой категорииИсточник okna-blitz.ru

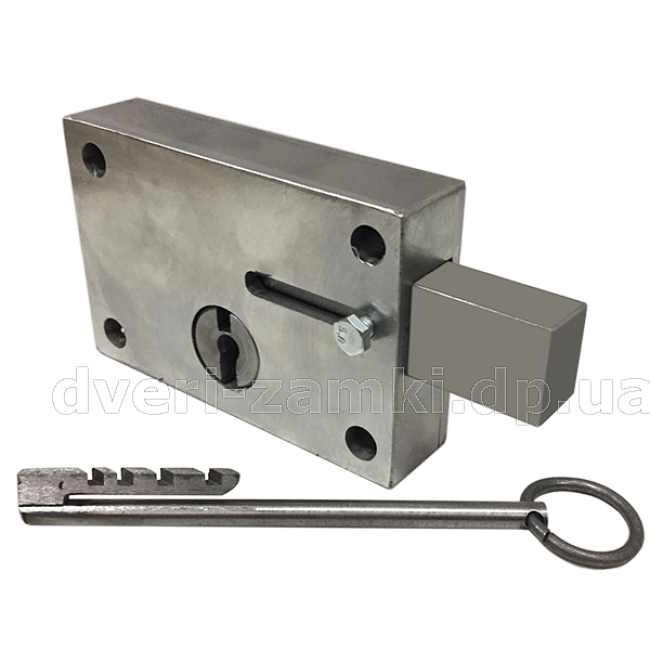

Описание устройства

Такой замок нередко используется для гаража, находящегося на участке загородного дома. Данное устройство считается долговечным вариантом, который, к сожалению, не сможет самостоятельно защитить ворота от взлома. Однако его нередко используют там, где уже есть другие методы защиты.

Это очень древнее устройство. Ученые считают, что им пользовались наши предки еще в четвертом веке до нашей эры. Конечно, тогда рейка имела более простую конструкцию.

Чтобы понять, насколько подходят такие замки для обустройства гаража, нужно изучить их устройство и принцип работы. Он достаточно прост:

Первым элементом является корпус. Он имеет отверстия для крепления замка на дверь, а также круглые дыры для засовов. Кроме того, на нем имеется сквозное отверстие для ключа.
Внутри корпуса имеются ригели. Ими и происходит запирание гаражных ворот. Они представляют собой металлические рейки-цилиндры, которые с внутренней стороны подпирает пружина. Именно за счет нее они и стремятся выдвинуться наружу.
Запирающие рейки имеют пазики, благодаря которым замок отпирается с помощью ключа.
Ключ представляют собой металлический, часто плоский стержень с пазами.

Такой замок не имеет никакого секретного механизма. Его запирание происходит при совпадении пазов замка с пазами реек. Поэтому надежной такую конструкцию назвать нельзя.

Классы безопасности дверных замков

При покупке замка стоит предварительно взглянуть в паспорт, который к нему прилагается. В нем всегда указывают класс безопасности механизма. Всего таких классов 4 и нумеруются они римскими цифрами от I до IV:

I класс – это самые что ни на есть простейшие серийные замки, неспособные преградить дорогу даже взломщику-новичку, который откроет его в течение 5 минут.
II класс – устройства чуть понадежнее. Неопытный грабитель с ним может и не справиться, а вот профессионал осилит буквально за 10 минут.
III класс – с таким опытный домушник провозится около 20 минут.
IV класс – на такие , даже при наличии специальных приспособлений, уходит полчаса, а то и больше.

В принципе, любой замок можно вскрыть, но чем большее время для этого понадобится, тем больше вероятность, что вор, в процессе вскрытия замка, просто откажется от своих намерений, а может и вовсе передумает вторгаться в ваш дом.

Правила выбора

Замок накладной реечный с совершенствованием технологий повысил класс безопасности. Современные производители выпускают многозапорные устройства, оснащенные дополнительными приспособлениями и механизмами. Запирание может происходить за счет поднятия дверной ручки до определенного угла, а с помощью ключа блокируется механизм. В качестве защитного приспособления при изготовлении замков устанавливаются противовзломные цапфы и др.

Современный реечный замок

К ригелю замка предъявляется ряд требований:

способность выдержать в несколько сотен килограммов;
обладание противоударными свойствами;
достаточная твердость (для противостояния ножовке);
изготовление с незначительным зазором для передвижения в замке и накладке без заедания;
надежность фиксации двери ригелем в выдвинутом положении (для предотвращения его возврата в корпус силой).

При выборе замка следует обратить внимание на наличие сертификата. Замок первого класса безопасности может не сертифицироваться

Замки со второго по четвертый класс безопасности подлежат обязательной сертификации. Кроме того, они прописаны в паспорте устройства.

Также следует учитывать толщину самой двери: при данном параметре менее 4 мм слишком тяжелый замок может привести к деформации створки. На реечном замке также не должно быть вмятин и следов ржавчины. Наиболее популярными производителями реечных запорных устройств являются немецкие компании «KFV», «Maxbar», китайская «Elementis», сербская «Albrio».

Можно использовать изделия с нестандартным ключом в виде крючка

Дополнительной защитой обладают модели с обратным ходом ригелей (ключ необходимо поворачивать на 90°).

Более высокой надежностью по сравнению с обычными ригельными замками обладают электромеханические модели. Если простое изделие поддается практически любой отмычке, то с электромеханическим ригельным замком сложно справится даже профессионалам.

Наиболее известным производителями в данной области являются компания YLI ELECTRONIC, Atis, Cisa, Utex и Viatec.

Электромеханические замки ригельного типа: 1 – Atis; 2 – Cisa; 3 — Yli; 4 — Viatec

Часто такие изделия используются в комплекте с домофонами и открываются при помощи нажатия кнопок на вызывной панели или же поднесения карточки.

Стоит еще раз напомнить, что обычный реечный гаражный замок используется в паре с другим запирающим устройством ввиду низкого класса безопасности стандартной конструкции.

Гаражные реечные замки: особенности конструкции
