Выбираем надежный реечный гаражный замок

Как открыть гаражный реечный (ригельный) замок без ключа — рекомендации

Запорные устройства данного типа в основном устанавливаются в гаражах, сараях, нередко ими оснащаются полотна подсобных помещений, калитки. А вот на входных дверях их использовать не рекомендуется – вскрыть реечный замок при некотором упорстве получится и без ключа. Эта статья поможет тем, кто по какой-то причине его утерял (сломал), и не может получить доступ в свой личный гараж.

Устройство секретного механизма

Оно достаточно простое, разница лишь в количестве ригелей, их форме и расположении; чем больше элементов, тем надежнее запор.

В верхней части связанной с ними металлической пластины («ползуна») имеется нарезка в виде косых пазов (в отдельных моделях они непосредственно на рейках). На ключе – зубцы с таким же шагом и параметрами, соответствующими выемкам «секретки». Вставив его в скважину, открыть замок можно простым проворачиванием. При этом рекомендуется дверь слегка прижать, чтобы облегчить смещение фиксирующих штырей.

Преимущества:

  • Простота установки – реечный замок крепится на полотне накладным способом.
  • Долговечность. Конструкция настолько примитивна, что ломаться в таком запирающем устройстве нечему; традиционные штифты, сувальды, элементы эл/техники отсутствуют.
  • Возможность собственноручного изготовления.
  • Низкая стоимость гаражных замков реечного типа.

Вариант1

Если механизм сравнительно новый, регулярно обслуживается, то понадобится лишь отвертка с длинным жалом. Необходимо ее вставить в скважину и попробовать нащупать паз «ползуна». После этого нужно чуть наклонить жало, чтобы добиться жесткой «сцепки», и можно открыть гаражный замок. Прижимая дверь и вставляя отвертку поочередно в следующие пазы, ригеля отводятся в сторону. Как правило, достаточно четверти часа, и полотно разблокируется.

При отсутствии отвертки подойдет любой тонкий предмет соответствующего сечения – карандаш, обрезок ветки, длинный гвоздь. Единственное, что желательно сделать – предварительно намочить древесину, иначе при большом усилии она расколется.

Вариант 2

Этим способом открыть реечный замок без ключа несколько сложнее, к тому же и не всегда возможно. Необходимо найти инструмент (как вариант, «жесткая» проволока) с длинным и тонким жалом – отвертку, шило или что-то подобное.

Вскрытие проводится через зазор между полотном двери и створкой гаражной калитки. Ее придется немного отогнуть и зафиксировать в таком положении. Можно использовать топор, гвоздодер, небольшой ломик; если ясен смысл, подобрать нетрудно. Рабочий инструмент углубляется в щель с расчетом, чтобы попасть на край паза. После этого нужно нажать и попробовать сдвинуть ригель с места. Времени уйдет много, но реечный замок обязательно поддастся.

Вариант 3

При наличии времени можно не думать,  как вскрыть гаражный замок с «ползуном». Целесообразно подготовить «аркан»; он еще не раз пригодится при форс-мажорной ситуации. Его делают из металлической трубки и тросика; он вставляется в нее и выводится наружу в виде петли. Расплющив конец импровизированной ручки, можно получить своеобразный ключ.

Для вскрытия необходимо отводить ригеля по очереди. На концевой части каждого имеется выступ в виде штифта; вот на них-то и следует набрасывать «аркан». Как только получится, проворотом трубки и отведением ее в сторону они смещаются в положение «открыто».

При таком способе рекомендуется опробовать две методики: вставлять ключ в щель между створками (если одну из них получится отогнуть) или в скважину. Но в любом случае замок откроется.

Полезные советы

  • Практически все реечные механизмы заводского изготовления комплектуются возвратной пружиной. Чтобы открыть ригельный замок с несколькими запорами, каждый отведенный нужно фиксировать.
  • Эти замки довольно хрупкие. Это нужно учитывать в процессе разблокировки. Чрезмерные усилия приводят к деформации кромок пазов, а это вызовет трудности с последующей эксплуатацией изделия, даже если оно будет открываться и «родным» ключом.
  • Учитывая простоту реечных замков, использовать их отдельно не стоит. О надежной защите двери можно говорить лишь в случае, если дополнительно она оснащена еще одним запорным устройством, причем другого типа.

Зная принцип работы реечного механизма, подобрать приемлемый способ его вскрытия несложно. И в этом плане уместно напомнить о необходимости регулярного обслуживания замка. Если он систематически чистится, смазывается, то проблем со смещением ригелей не будет.

Основные этапы установки гаражного замка

Эффективность работы любых замков зависит от соблюдения правил по их установке. При отсутствии опыта и необходимых знаний можно обратиться к профессиональному слесарю. В обратном случае потребуется выполнить следующие шаги:

  1. Осуществить установку коробки;
  2. Просверлить отверстия для крепления элементов;
  3. Обработать отверстия до придания гладкости поверхности;
  4. Проверить наличие перекосов, способных вызвать тугой ход замка;
  5. Подготовить отверстие под замочную скважину;
  6. Выполнить монтаж запирающего механизма.

При соблюдении всех правил, ваш гараж будет под надежной защитой.

Выбор реечного замка

Уникальное свойство замка для гаража внутреннего, купить который можно в любом специализированном магазине, состоит в том, что случайно сломать его практически невозможно. Несмотря на незатейливость механизма, качественные модели снабжаются сертификатом качества с указанием параметров. К рейке замка предъявляются определенные требования:

  • Передвижение рейки в корпусе должно быть свободным и плавным. Заедание говорит о том, что зазор с корпусом недостаточный или неравномерный; очевидно, что этот замок — низкокачественное изделие.
  • Фиксация рейки в выдвинутом положении должно быть надежной. В противном случае применение силы вызовет возврат ригеля в корпус — дверь откроется.
  • Рейка изготавливается из достаточно твердого сплава, способного выдержать силовую нагрузку в 200-300 кг.
  • Размер (диаметр) задвижных стержней должен максимально точно соответствовать размеру отверстий.
  • При покупке изделия убедитесь, что на корпусе нет следов ржавчины и вмятин.

Видео описание

О гаражном замке обратного хода в следующем видео:

При выборе нужно обращать внимание на соответствие габаритов и веса изделия толщине гаражных ворот. Толщина металлической створки, к которой будет крепиться замок, не должна быть тоньше 4 мм, в противном случае увесистый механизм станет причиной деформации металла

Технологии не стоят на месте; чтобы повысить класс безопасности накладных реечных замков, проводится усложнение их конструкции. На рынке предлагаются многозапорные устройства, дополненные противовзломными цапфами. Механизмы оснащаются защитными задвижками и устройствами, включающими блокировку с использованием дверной ручки (при закрывании ее необходимо поднять до заданного угла). Разнообразные улучшения позволяют замку лучше сопротивляться попыткам взлома.

Стоимость реечного замка

Благодаря универсальности нехитрой конструкции с выдвигающимися ригелями, закрепленными на рейке, которая взаимодействует с ключом, подобные запирающие устройства пользуются неослабевающей популярностью.

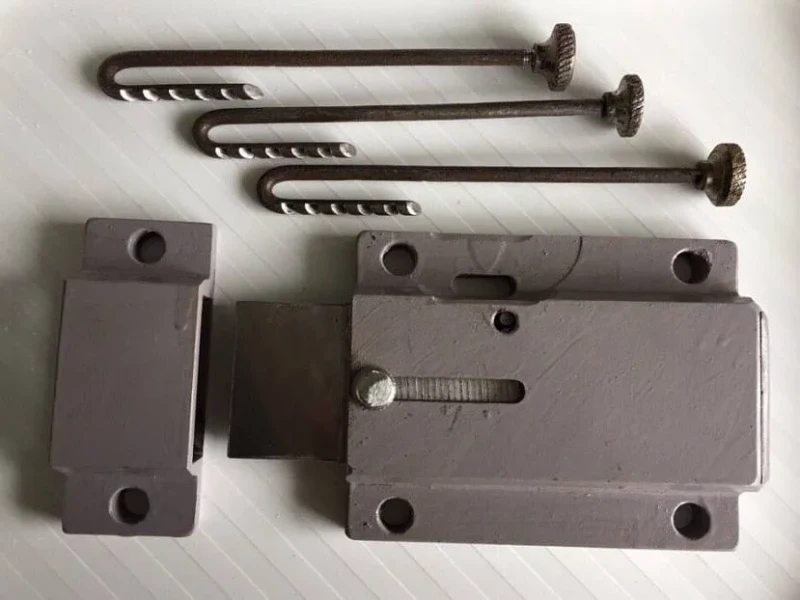

Замок обратного ходаИсточник icaev.ru

Цена изделий варьирует в достаточно широком диапазоне. Она зависит от степени сложности и надежности замка, от размера и от материала изготовления запорной системы. Если вы думаете установить реечный замок для гаража, купить в Москве и регионе подобное изделие можно по следующим средним ценам:

  • Модель с одним прямоугольным ригелем — 380 руб., с двумя прямоугольными ригелями — 490 руб.
  • Модель с 3 цилиндрическими ригелями. Цена находится в пределах 550-600 руб.
  • Модель с прямоугольным ригелем, под крестообразный ключ (с возможностью замены механизма секретности): 900-1000 руб.
  • Замок усиленный, 3 цилиндрических ригеля, изнутри открывается ручкой — 1100 руб.; с 4 ригелями —1200 руб.
  • Модель аналогичная предыдущей, дополнительно снабжена задвижкой (можно запираться изнутри) — 1300 руб.
  • Модель с четырьмя ригелями и защелкой под ручку, изнутри открывается ключом — 2150-2600 руб.
  • Замок Maxbar (Германия). Основное запирание: ригель с фалевой защелкой, дополнительное запирание: запорные цапфы. Цена: 2900-3300 руб.
  • Замок Mottura (Италия). В различных моделях (которые делятся на правые и левые) присутствует 3-5 ригелей; цена — 6500-6700 руб.

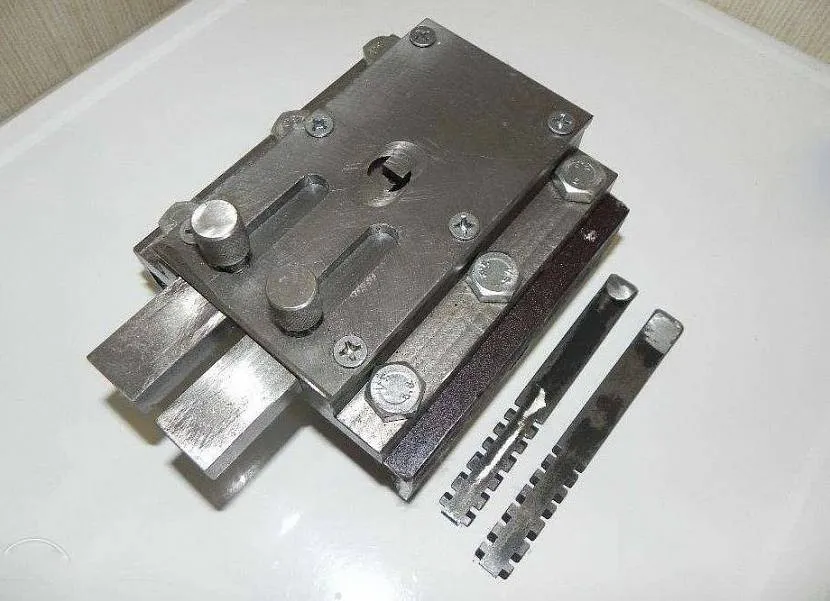

Замок средней ценовой категорииИсточник okna-blitz.ru

Выбор замков

Современный рынок предлагает широкий ассортимент реечных замков с усовершенствованной технологией безопасности. Производятся механизмы с большим количеством запорных элементов и дополнительными приспособлениями. Закрывать двери можно поднятием ручки до установленного уровня, заблокировать конструкцию ключом. В качестве дополнительной защиты могут быть использованы противовзломные цапфы — стрежни.

Особое внимание обращают на качество реек. Эти элементы должны соответствовать требованиям:

  1. Выдерживать большой вес (даже несколько сотен кг);
  2. Обладать противоударными свойствами.
  3. Быть твердыми, чтобы механизм не был подвержен взлому с помощью ножовок.

  4. Должен быть незначительный зазор, чтобы передвижение элементов в замке и накладках было без затруднений.
  5. Необходима надежная фиксация дверей рейками в выдвинутом положении.

Учитывают толщину гаражной (или другой) двери. Если она составляет меньше 4 мм, то установка тяжелой конструкции может привести к сильной деформации створок. На замках должны отсутствовать вмятины и ржавчина.

Дополнительная защита есть у современных замков с обратным реечным ходом, в которых ключ необходимо проворачивать на 90 градусов.

Это интересно: магнитный замок на ворота.

Высокой надежностью отличаются электромеханические ригельные модели, которые выпускают производители: YLI ELECTRONIC, Utex, Atis, Viatec, Cisa. Изделия таких марок часто устанавливают в комплекте с домофонами, открывают их с помощью кнопочных устройств или карточек.

Средняя стоимость простых механизмов составляет 500 руб., а вот цена более сложных конструкций — от 3 500 руб. и выше.

Реечные замки — незамысловатые конструкции, но для качественной их эксплуатации необходима точная установка. Не стоит забывать о низкой степени защиты простых механизмов, монтировать которые лучше всего совместно с другими устройствами или использовать более современные модели.

Специально для вас:

Как перепрограммировать и привязать новый брелок к автосигнализации

Виды кованых ограждений и перил для лестниц и их преимущества

Пошаговая инструкция по сборке и установке рольставен своими руками

Установка электрозамка на входную дверь или калитку

Установка универсального электромагнитного замка на калитку и ворота

Критерии выбора надежного замка на гараж – на что следует обращать внимание

Достоинства и недостатки

Преимущества и недостатки есть у каждого замка. Запорное устройство с ригелем имеет больше плюсов, чем минусов:

  • низкая цена;
  • простая схема установки;
  • высокие противоударные свойства;
  • твердость металла ригеля не поддается ножовке;
  • дверь надежно фиксируется в закрытом состоянии;
  • удобно в использовании — доступно открывать изнутри без ключа, т.к. ключ в случае чего не будет забыт дома;
  • у современных моделей механизм более прочный, элементарный в использовании.

Из недостатков только сложность в получении дубликата ключа и легкость вскрытия двери с ригелем отмычками. Но последнее можно устранить покупкой более усовершенствованной модели или добавить ригельный замок к сувальдному как дополнительный, что многократно повысит безопасность.

Конструкция замка

Как механизм старой проектировки, реечный замок несложен по устройству. Его конструктив состоит из четырех частей:

Корпус. Замки изготавливаются как промышленным, так и кустарным способом, поэтому корпус имеет разнообразные размеры и форму и выполняется из разных сплавов (чаще из стали, простой или оцинкованной).

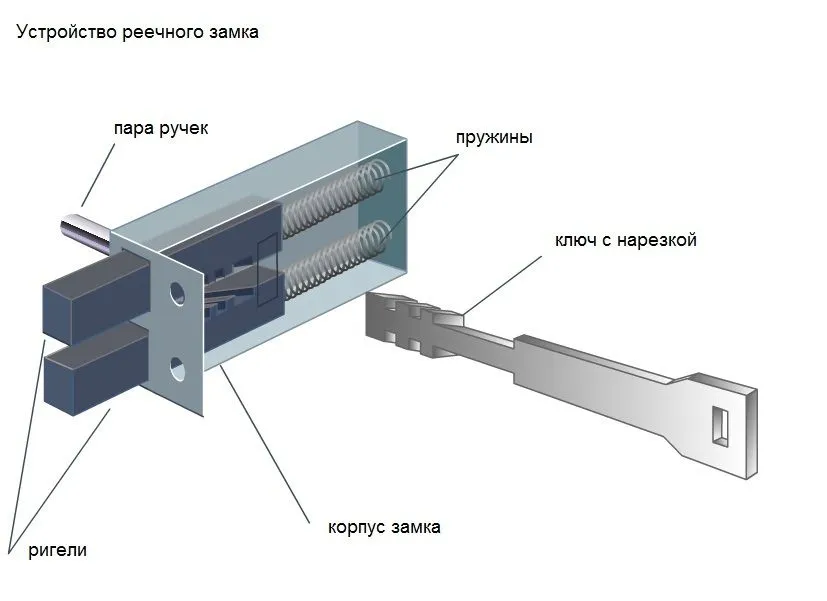

Устройство реечного замкаИсточник hochyvseznat.ru

  • Рейка (ригель, засов). Запирающее устройство; как правило, прямоугольный металлический стержень, на котором под выбранным углом фрезеруют (нарезают) несколько пазов. Количество, ширина, глубина и угол наклона пазов выбираются произвольным образом. Обычно встречаются устройства с двумя-тремя ригелями. Во многих моделях имеется один большой ригель классической прямоугольной формы.
  • Пружина. Отжимает (выталкивает) рейку, когда замок закрывается.
  • Ключ. Длинный стержень с круглым или прямоугольным сечением (также плоский). Является самой трудозатратной (а потому и дорогостоящей) в изготовлении деталью.

Инструкция по установке

Гаражные замки накладные реечные устанавливаются сравнительно просто с помощью следующих инструментов и приспособлений: электрической дрели, сверл по металлу, плоскогубцев, отверток, болгарки, саморезов, линейки, керна, ножа. Для защиты глаз рекомендуется использовать специальные очки. При отсутствии навыков установки замков лучше обратиться к профессионалу.

Процесс монтажа замка выглядит так:

  1. Предварительно определяется место установки замка, в том числе высота для максимального удобства пользования.
  2. Размечаются точки сверления отверстий с учетом контуров для установки ключа. Для этого замок следует приложить к двери.
  3. Разметка торца двери осуществляется с учетом толщины запирающего устройства.
  4. Прямоугольник границ будущего замка намечается сверлением отверстий. Это будет верхняя и нижняя линия конструкции. Прямоугольник вырезается с помощью болгарки, а при ее отсутствии надфилем по металлу вручную.
  5. Замок помещается в полученную нишу, затем осуществляется разметка для саморезов.
  6. Проверяется, насколько хорошо замок становится на место путем предварительной фиксации.

Установка реечного замка

  1. После снятия устройства производится разметка местонахождения ключа на металлической створке ворот. Путем сверления делается отверстие скважины замка.
  2. Замок снова устанавливается и уже надежно крепится. Работа устройства должна осуществляться легко, без излишних усилий, заедания и стопоров.
  3. Производится установка накладок на замок, после чего опять проверяется его работа.
  4. Определяется месторасположение отверстий для передвижения ригелей в торце двери, а затем их непосредственное сверление.
  5. Таким же образом производятся отверстия на второй створке ворот гаража.

Для надежной эксплуатации устройства особую точность необходимо соблюдать при разметке и сверлении отверстий.

Установку врезного ригельного замка можно посмотреть на следующем видео.

Описание устройства

Такой замок нередко используется для гаража, находящегося на участке загородного дома. Данное устройство считается долговечным вариантом, который, к сожалению, не сможет самостоятельно защитить ворота от взлома. Однако его нередко используют там, где уже есть другие методы защиты.

Это очень древнее устройство. Ученые считают, что им пользовались наши предки еще в четвертом веке до нашей эры. Конечно, тогда рейка имела более простую конструкцию.

Чтобы понять, насколько подходят такие замки для обустройства гаража, нужно изучить их устройство и принцип работы. Он достаточно прост:

  1. Первым элементом является корпус. Он имеет отверстия для крепления замка на дверь, а также круглые дыры для засовов. Кроме того, на нем имеется сквозное отверстие для ключа.
  2. Внутри корпуса имеются ригели. Ими и происходит запирание гаражных ворот. Они представляют собой металлические рейки-цилиндры, которые с внутренней стороны подпирает пружина. Именно за счет нее они и стремятся выдвинуться наружу.
  3. Запирающие рейки имеют пазики, благодаря которым замок отпирается с помощью ключа.
  4. Ключ представляют собой металлический, часто плоский стержень с пазами.

Такой замок не имеет никакого секретного механизма. Его запирание происходит при совпадении пазов замка с пазами реек. Поэтому надежной такую конструкцию назвать нельзя.

Сувальдный замок

Для вскрытия сувальдного замка нужны отмычки, сделанные из жёсткой стальной проволоки. Один конец проволоки загибают для образования удобной ручки, второй тоже загибают, но только под прямым углом и с хвостиком, равным по длине размеру рожка родного ключа. Этим крюком надо зацепить хвостовик ригеля и крутящим движением держать затворную планку под постоянной небольшой натяжкой. Второй отмычкой поддевают пластины сувальдного механизма. Получится ли вскрыть такой замок или нет, зависит от многих факторов, но опытный человек с не совсем прозрачным прошлым сделает это не дольше, чем за 5 минут.

Особенности ключа и принцип работы механизма

Ключ является самым трудоемким элементом устройства из-за необходимости его инструментальной обработки. Сложность состоит в соблюдении размеров при нарезке и дальнейшей подгонки полученных пазов — они должны иметь ширину и угол, точно соответствующий пазам на рейках. От точности соблюдения размеров (опытности мастера) зависит, будет ли работа затворного механизма безупречной.

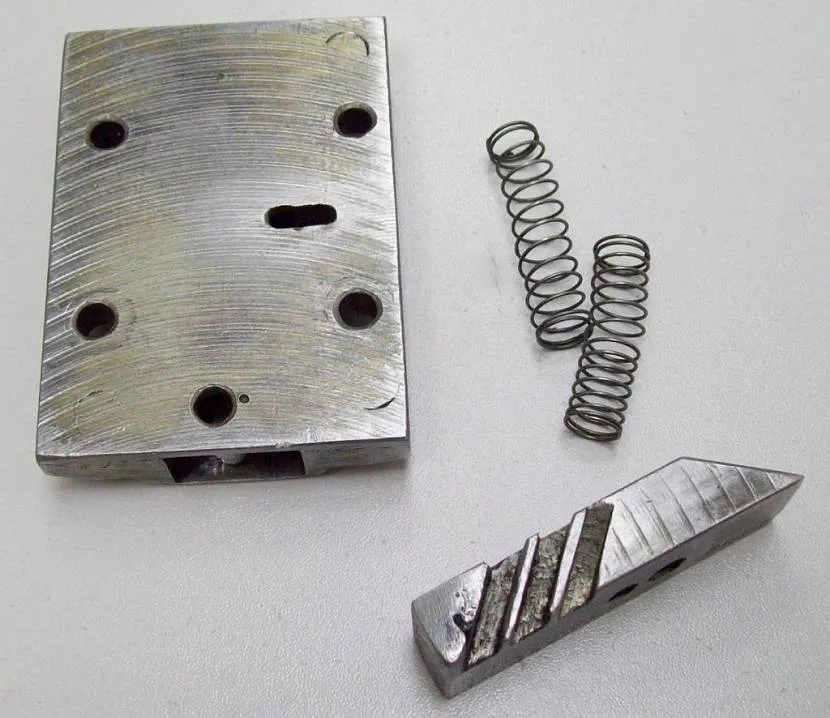

Составные части механизмаИсточник imagesait.ru

Нарезку на ключе делают одно- и двухсторонней; после ее выполнения требуется ручная доводка. Изготовить дубликат ригельного ключа не так просто и довольно дорого. Понадобится подобрать заготовку нужной формы, длины и толщины, а затем нарезать правильные пазы (малейшее отклонение будет приводить к заеданию и заклиниванию механизма, что очень неприятно).

Замок для гаража внутренний реечный имеет отличную от других моделей особенность: секретный механизм в нем не предусмотрен. Рейка приводится в действие пружиной. Чтобы открыть (или закрыть) дверь, ключ в ключевом отверстии не поворачивают; достаточно просто утопить его, надавливая до упора. При этом пазы на ключе последовательно совмещаются с внутренними пазами рейки. Когда все они оказываются сцепленными, поворот ключа окончательно сжимает пружину, рейка отодвигается внутрь корпуса, открывая дверь.

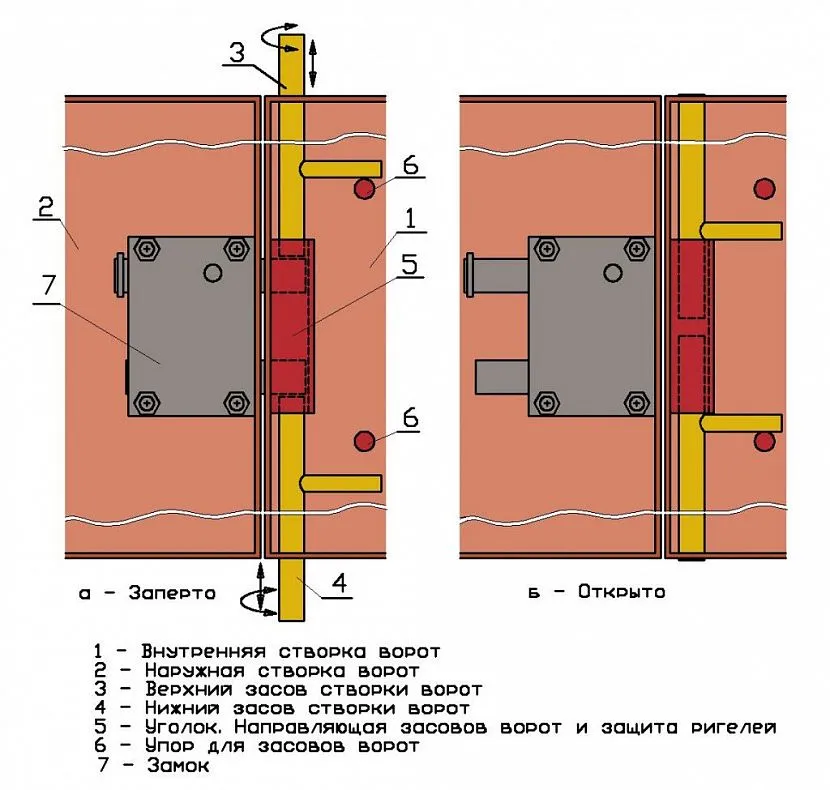

Схема крепления замка с двумя прямоугольными ригелямиИсточник rykovodstvo.ru

Кроме механизма с прямым ходом, описанного выше, существует разновидность — реечный замок обратного хода. Устройство конструктивно немного сложнее, что позволяет считать его более надежным вариантом. Чтобы открыть такой замок, надо выполнить следующий набор действий:

  • Ключ полностью погружают в скважину.
  • Чтобы замок разблокировался и открылся, ключ поворачивают на четверть оборота, а затем тянут на себя.
  • Чтобы извлечь ключ, действия выполняются в обратном порядке.
  • Закрыть замок (любой конструкции) можно вручную, придерживая пальцами засов в задвинутом положении и захлопывая дверь.

Накладные гаражные замки

По своему устройству они несколько напоминают врезные, но устанавливают их с внутренней стороны гаража. Важнейшее правило: такой замок должен открываться с внутренней стороны только ключом! Это поможет сохранить машину, даже если злоумышленник проник в гараж: нет возможности угнать автомобиль, ведь ворота остаются надежно закрытыми. В таких механизмах главную роль играют засовы. При закрывании ворот засовы выходят из замочного корпуса, при открывании – входят в него. Понятно, если засовов достаточно много, то замок будет более надежным: механическая нагрузка оказывается равномерно рассредоточенной по корпусу, что значительно увеличит срок эксплуатации запора.

Распространенные модели гаражных замков

Сейчас масса производителей замков для гаражей, что позволяет среди всего многообразия выбрать именно тот вариант, который будет устраивать хозяина по надежности и прочности. Рассмотрим наиболее популярные у владельцев гаражей замковые механизмы:

РИФ-1 – механизм замка накладного типа с сувальдным наполнением. Изготавливается из прочной толстой стали с двумя массивными ригелями. Замок обладает числом секретных комбинаций для открытия в количестве 1500000 штук. Прежде чем открыть такой замок нужно 2 раза вставить ключ в устройство. С первого раза ригели только снимаются с фиксации, а со второго открываются. Такое устройство очень сложно сломать. Средняя стоимость замка Риф — 1 составляет примерно 1500 рублей

Важно! Материалы изготовления замка «Риф-1» чуть слабее, к примеру, механизма «Булат», но служит первый вариант более длительное время и в процессе эксплуатации не создает лишних проблем. Механизмы марки «Керберос» изготавливаются в различных вариантах

К примеру, сувальдный замок данного производителя имеет 5 млн комбинаций для открывания

Механизмы марки «Керберос» изготавливаются в различных вариантах. К примеру, сувальдный замок данного производителя имеет 5 млн комбинаций для открывания

Все замки для гаража изготавливают только из прочной стали с бронебойными накладками. Помимо этого, устройства часто оснащены еще и дополнительными способами защиты от взлома. Стоимость такого механизма составляет 2 тыс. рублей.

Замки «Моттура» от итальянского производителя. Такие устройства обладают высоким качеством и изготавливаются только из проверенных составляющих, которые отвечают всем требованиям. Производитель дает гарантию сроком 5 лет на всю свою продукцию. Такие механизмы без труда могут работать в любых условиях. Но и стоимость их не очень низкая и составляет примерно 2500 рублей.

Замок штыревого типа «Гарант рубеж». Этот механизм очень распространен у владельцев частных гаражей. По информации от сертифицирующих организаций замок является самым стойким из известных штыревых устройств. При использовании свободного штыря или пальца замок может быть трансформирован как в навесной, так и в стационарный.

Замковая конструкция «Аверс». Выпускается этот механизм в Санкт-Петербурге и представляет собой устройство с восьмью сувальдами. Несмотря на то, что производитель заявляет об уникальной взломостойкости, специалисты признают в нем только 2 класс безопасности. Цена замка не превышает 1000 рублей.

«Эльбор-Гранит 282» с цилиндрическими запорными механизмами, которые показывают высокие прочностные характеристики.

Реечный замок «Стальф» с крестообразным ключом открытого типа. Внутри замка расположен четырехсекционный секрет, а реечный механизм позволяет ригелю работать по инверсионной системе. Это значит, что такой замок без необходимости переделки можно установить как на правую, так и на левую сторону.

Замок с падающим ключом «Журавль» — наиболее яркий представитель устройств такого типа. Производители называют этот замок продукцией повышенной секретности, но практика показывает, что это всего лишь механизм обратного действия. Для открывания этого замка необходимо протолкнуть ключ внутрь и отогнуть поворотную часть. После ключ вытаскивается в направлении «на себя» до упора и проворачивается по часовой стрелке до характерного щелчка. Это означает, что зубцы ключа совмещены со впадинами в замковом механизме. После этого нужно с силой притянуть ключ на себя и провернуть его в другую сторону.

Правила выбора

Замок накладной реечный с совершенствованием технологий повысил класс безопасности. Современные производители выпускают многозапорные устройства, оснащенные дополнительными приспособлениями и механизмами. Запирание может происходить за счет поднятия дверной ручки до определенного угла, а с помощью ключа блокируется механизм. В качестве защитного приспособления при изготовлении замков устанавливаются противовзломные цапфы и др.

Современный реечный замок

К ригелю замка предъявляется ряд требований:

  • способность выдержать в несколько сотен килограммов;
  • обладание противоударными свойствами;
  • достаточная твердость (для противостояния ножовке);
  • изготовление с незначительным зазором для передвижения в замке и накладке без заедания;
  • надежность фиксации двери ригелем в выдвинутом положении (для предотвращения его возврата в корпус силой).

При выборе замка следует обратить внимание на наличие сертификата. Замок первого класса безопасности может не сертифицироваться

Замки со второго по четвертый класс безопасности подлежат обязательной сертификации. Кроме того, они прописаны в паспорте устройства.

Также следует учитывать толщину самой двери: при данном параметре менее 4 мм слишком тяжелый замок может привести к деформации створки. На реечном замке также не должно быть вмятин и следов ржавчины. Наиболее популярными производителями реечных запорных устройств являются немецкие компании «KFV», «Maxbar», китайская «Elementis», сербская «Albrio».

Можно использовать изделия с нестандартным ключом в виде крючка

Дополнительной защитой обладают модели с обратным ходом ригелей (ключ необходимо поворачивать на 90°).

Более высокой надежностью по сравнению с обычными ригельными замками обладают электромеханические модели. Если простое изделие поддается практически любой отмычке, то с электромеханическим ригельным замком сложно справится даже профессионалам.

Наиболее известным производителями в данной области являются компания YLI ELECTRONIC, Atis,   Cisa, Utex и Viatec.

Электромеханические замки ригельного типа: 1 – Atis; 2 – Cisa; 3 — Yli; 4 — Viatec

Часто такие изделия используются в комплекте с домофонами и открываются при помощи нажатия кнопок на вызывной панели или же поднесения карточки.

Стоит еще раз напомнить, что обычный реечный гаражный замок используется в паре с другим запирающим устройством ввиду низкого класса безопасности стандартной конструкции.
