Как сделать дверь в гараж своими руками

Виды гаражных ворот: какие лучше

Существует три основных разновидности гаражных ворот:

Сдвижные (откатные);
Распашные;
Подъёмные (рулонные и секционные).

Сдвижные (раздвижные) отличаются тем, что их полотно закрепляют на специальной балке. Эта балка имеет особенную конструкцию, позволяющую ей перемещаться по роликам на прикреплённых опорах. У них есть отличительная черта, выраженная в том, что у этого типа крепления нет верхних и нижних направляющих. Они могут быть разными. Различаются по месту расположения балки. Она может располагаться вверху или внизу.

Полотно сдвижных ворот закрепляют на специальной балке

Также их различают по виду полотна, которое может быть прозрачным или непрозрачным. Также распространён телескопический вид сдвижных ворот – складные, которые отличаются тем, что способны складываться внутрь себя. В народе их еще называют откидными.

Распашные применяют чаще всех остальных. Их используют ещё с древних времён, снабжая ими не только гаражи, но и приусадебные участки. Их отличительной чертой является наличие створок, которые могут открываться как наружу, так и внутрь. По такой же технологии можно сделать железные гаражи и из профнастила пенал гараж с козырьком.

Распашные ворота встречаются чаще остальных

Полотна могут быть изготовлены из различных материалов. Основным их преимуществом следует назвать то, что в них нет лишних деталей. Простота — это основной принцип, которого придерживаются при построении распашных ворот. Одновременно с этим, они могут быть очень прочными и надёжными. Этого добиваются при помощи технологии “двойной металл”.

Среди всего разнообразия подъёмных ворот следует выделить три основных типа. Это:

Подъёмно-поворотные;
Подъёмно-гильотинные;
Секционные.

Все вышеописанные разновидности гаражных ворот могут открываться вручную или автоматически при помощи того или иного механизма. Тот или иной вид ворот следует устанавливать в различных помещениях.

Для их изготовления может быть использован облегчённый вариант сэндвич-панелей. Установка секционных ворот позволяет сэкономить на строительстве, но не на качестве готового изделия. При правильной эксплуатации они прослужат верой и правдой долгие годы.

Немного гаражного и близлежащего пространства занимают ворота подъёмного типа. Кроме того, они обычно имеют эффектный вид. Они могут сворачиваться как по вертикали, так и по горизонтали. Подниматься к потолку или быть рулонными. Для неотапливаемых гаражей более экономично не использовать утеплитель.

Монтаж распашных ворот

Рекомендуется устанавливать короб тогда, когда возводят сам гараж. А точнее, когда стены на половину построены. Но, в любом случае, схема монтажа всегда остается неизменной:

Подготавливают ямы под столбы размером 0,5 м;
Снизу на столбы приваривают пару перекладин. Они ответственные за удержание деталей в бетоне.

Подготовка столбов перед заливкой фундамента:

К нижней части столба подваривают стальные пластины. Чтобы опора сильнее упиралась в грунт;
0,5 м столба, погруженные в землю, обрабатывают защитным составом от влаги. В качестве такой смеси подойдет битум или можно просто накрыть рубероидом;
Устанавливают короб в подготовленные углубления, точно выставляя его в проеме. Здесь следует воспользоваться строительным уровнем;
Когда возводят стены, в них предварительно кладут детали. К ним приваривают столбы. В роли таких деталей нередко выступает арматура. Ее кладут через каждые 6-8 рядов;
Подготавливают бетонную смесь. В соотношении 1:2:2 берут цемент, песок и щебенку;
Раствор цемента заливают в углубления и утрамбовывают. Можно подумать, что это делают для того, чтобы сделать положение столба более устойчивым. На самом деле, так выдавливают остатки воздуха, который попал в раствор при замешивании. Воздушные поры будут сильно снижать прочность раствора;
Створки вешают на короб только тогда, когда полностью высохнет и схватится бетонный раствор.

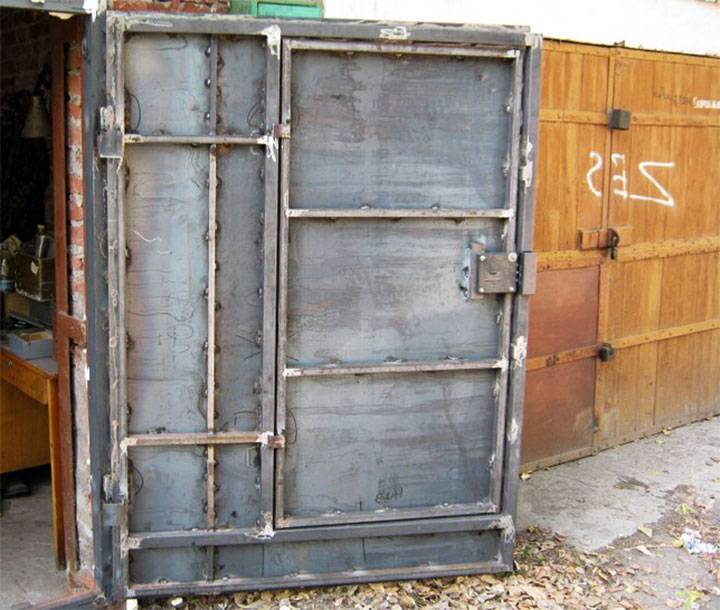

Для удобства можно оснастить ворота калиткой. Процесс изготовления и монтажа таких конструкций ничем не отличается.

В одну из половинок воротного полотна вставляют четыре детали, образующие пространство для двери. Вертикальные элементы монтируют в высоту, а горизонтальные выступают в роли перекладин между первыми.

Конструкцию собирают на этапе создания рамы под одну из половинок полотна.

Производство двери ничем не отличается от изготовления секций. Трудности возникают в том, что сама створка должна быть обшита стальным листом. А если нужно сделать дверной проем, то его нужно оставить открытым, а остальное покрыть сталью.

Перед вырезанием проема, делают замеры, пометки. Только после этого приступают к вырезанию.

Вырезанные элементы перекладывают на раму и точечно приваривают. Листовые участки должны образовывать стыки на дополнительных профилях. Это повышает общую жесткость конструкции.

Каждый владелец самостоятельно решает, какого размера будет его калитка. Это зависит от того, насколько удобно ему будет проходить через нее. И, конечно, ее размеры будут зависеть и размеров воротного сооружения.

Если половина полотна имеет ширину 1,5 м, то калитка не должна быть шире одного метра. Высота калитки будет зависеть от общей высоты конструкции и расположения самой двери. Оптимально допустимая высота – 1,8-2,1 м.

Напоследок хочется напомнить, что ворота изготавливают из металла. А этот материал нуждается в надежной защите от коррозии. Поэтому после установки ворота рекомендуется покрыть грунтовкой или покрасить. Так ворота будут не только защищенными от ржавчины, но и станут намного привлекательнее.

Грунтовую смесь наносят валиком или кистью. Грунтовка должна быть нанесена равномерно и тщательно. Нельзя пропускать участки. После просыхания смеси, конструкцию следует окрасить. Если не лениться, а покрасить ворота в два слоя, то цвет станет более насыщенным, а поверхность — более устойчивой к коррозии.

Надеемся, наша статья поможет вам разобраться с задачей – как установить распахивающиеся гаражные ворота своими руками.

Изготовление распашных ворот для гаража

Одному человеку, даже при наличии необходимых навыков, полностью выполнить работы будет проблематично из-за большого веса некоторых элементов. Поэтому для монтажа целесообразно пригласить помощника.

Сварка рамы

Сварка рамы из профильной трубы

Чтобы сделать гаражные ворота своими руками, нужно подготовить раму. Делать это начинают только после того, как будет возведена фронтальная стенка. Из уголка вырезают 8 элементов, 4 из которых соответствуют в длину высоте проема, а оставшиеся – ширине. Из них формируются наружная и внутренняя части рамы. Элементы укладывают на ровную плоскость и измеряют углы. Убедившись в том, что все детали имеют прямые углы, их сваривают швами. Если в процессе прямота нарушилась, это корректируется сделанным из обрезков рычагом. При необходимости возможно также приваривание добавочных уголков. Когда дефекты будут ликвидированы, рама шлифуется.

Сварка каркасов створок

Каркас делают из труб металлопрофиля. При нарезке не следует забывать о необходимости технологического зазора в 10-20 мм между каркасом и рамой. Он нужен, чтобы конструкция отрывалась свободно. Проверив углы, производят сварку. Чтобы ворота были надежнее, в каркас по высоте устанавливаются ребра жесткости. В каждую створку монтируются два таких элемента. Если конструкция отличается большой длиной или весом, число ребер увеличивается.

Монтаж металлических листов

Лист для первой створки вырезают таких габаритов, чтобы он закрывал внахлест вторую сторону на 20 мм. Потом производится его прихватка к каркасу. Для второй створки лист вырезают, учитывая нахлест. Он должен не доходить до края на 20 мм. Чтобы полотно не повело, листы привариваются точечно. Если накладываются сплошные швы, каркасные трубки струбцинами фиксируются к швеллерным элементам. Сварочные работы ведутся поочередно с двух сторон фрагментами по 0,1 м.

Крепление петель

Петли должны соответствовать весу конструкции

Нижнюю часть петель фиксируют к несущей раме, верхнюю – к полотну. Сделать их надежнее можно, используя внутренние вложения из тонких прутков арматуры. Швы зачищаются. Самый надежный замок для таких ворот – сувальдный. Возможно и использование врезной модели.

Покраска

Красят ворота каждые 2 года с целью предохранить полотно от коррозионных явлений. Поверхность обезжиривают растворителем, грунтуют специальным составом и после его высыхания покрывают окрашивающей смесью. Для этого подойдет валик или пульверизатор.

Составляем подробную схему будущего изделия

Получив все необходимые измерения и подумав над количеством и размером материала, пришло время составить подробный чертеж. Для этого можете использовать уже готовые рисунки. Можно также проявить свою фантазию и инженерные способности, если таковые имеются и начертить эскиз по своему личному проекту.

А если у вас есть опыт работы с графическими компьютерными программами, можете спроектировать модель гаражных ворот в объемном изображении. Так, у вас будет наиболее полное представление о будущем изделии.

Однако, в этом случае нужно быть особо внимательным и понимать, что для распашных ворот важно правильно рассчитать силу опорных балок для рамы. Металлические стойки должны быть прочными и выдерживать нагрузку раздвижных створок

Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот

Для того чтобы конструкция была построена по правилам и прослужила не один год лучше использовать различные варианты чертежей и на их основе составить наиболее полный и подходящий под ваши параметры рисунок распашных ворот. Также с практической точки зрения удобно составить отдельные эскизы для основных частей будущих гаражных ворот.

Так, начните с оформления изображения конструкции рамы для проема гаража. Она должна состоять из четырех опорных металлических балок или уголков, на которых крепятся специальные крепежи (уши) для монтажа.

Эти закрепляющие элементы монтируются в проем, и от них зависит надежность всех гаражных ворот. Наиболее понятный и правильный чертеж рамы представлен ниже.

Чертеж рамы для гаражных ворот

Исходя из этой схемы, вам только нужно будет подставить свои замеры. После формирования эскиза рамы, приступайте к общему чертежу. На большом листе «А3» с помощью карандаша, линейки и уголка начертите схему в соответствии с полученными цифрами после замеров.

Учтите, что наиболее полная схема распашных ворот должна содержать изображение целостной конструкции, и в нижней левой части листа следует указать наименования всех деталей, их параметры, а также последовательность действий. Наиболее содержательный чертеж для примера приведен ниже.

Полный чертеж гаражных ворот

Как видите, исходя из изображения, можно с точностью до малейших частиц разработать план будущих гаражных ворот. Можете сразу же нанести пометки на места, где будут располагаться ручки, засовы и дополнительные замки.

Особое внимание уделите зазорам между элементами сооружения, они должны соответствовать нормам. В результате створки готовых гаражных ворот должны открываться плавно, а петли не издавать каких-либо неприятных скрипов

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот

Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала

Таким образом, учитывая все эти моменты, вы сможете собственноручно составить полноценную схему распашных ворот. Главное, проведите наиболее точные замеры проема гаража перед формированием чертежа, как можно полно обдумайте все этапы работ, сформулируйте черновой вариант схемы и определитесь с нужным количеством материала.

Только решив все эти вопросы, можете приступать к составлению чистового варианта чертежа.

Внешний вид готовых гаражных ворот

Готовая конструкция должна быть целостной и учитывать возможное силовое воздействие во время пользования, поэтому уделите особое внимание подготовительному этапу. Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы

В крайнем случае, обратитесь за помощью к компетентному инженеру

Если в процессе формирования эскизного рисунка возникнут проблемы, посмотрите дополнительные информационные источники, где, возможно, найдете дельные советы. В крайнем случае, обратитесь за помощью к компетентному инженеру.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) – так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли

Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы

Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока

Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Виды гаражных ворот

Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:

Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.

Более современные интерпретации этого типа ворот привели к использованию алюминиевых, стальных и деревянных панелей.

С меньшим упором на нижнюю ходовую часть и большим упором на верхнюю направляющую для универсальности на месте.

Большие размеры можно использовать с круглыми угловыми дверями, при этом не возникает проблем с провисанием больших ворот с рольставнями, подъемно-поворотными или секционными.

Вес распределяется равномерно, что означает, что возможна почти безграничная ширина.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

Содержать металлоконструкции в чистоте.
Своевременно обновлять защитное лакокрасочное покрытие.
Не допускать механических повреждений обшивки: вмятин и сколов краски.
Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
Не допускают весовых нагрузок на створки ворот.
Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Виды гаражных ворот

Существуют различные виды гаражных конструкций, отличающиеся по устройству и технологии установки:

Распашные. Считаются наиболее старым, простым вариантом. Они исправно работают даже в сложных условиях. Конструкция таких ворот состоит из 2 створок, закрепленных на коробку в проеме. закрываются плотно, так что не появляется зазоров. Установка своими руками проходит очень быстро и с минимальными трудозатратами.
Подъемно-секционные. Пока еще не самый популярный вид гаражных конструкций. Полотно двери состоит из нескольких частей, которые складываются и поднимаются под потолок. Секционные конструкции позволяют сэкономить пространство в гараже и перед строением.
Откатные устройства. Представляют собой 1 сплошное полотно, которое отводится в сторону параллельно ограждению. Откатные ворота для гаража своими руками сделать достаточно просто. Разновидностью откатного устройства можно считать механизм с 2-мя створками: они будут «уезжать» в разные стороны. Откатные устройства обычно монтируют не на гараже, а на въезде на территорию.
Поворотные. Такие конструкции пока считаются новинкой. Полотно ворот поднимается к потолку и поворачивается параллельно полу.
Роллетные. Подобные конструкции из-за недостаточной надежности устанавливаются весьма редко. При открывании металлические пластины (обычно используется алюминий) складываются и попадают в установленный под потолком короб.

Современные технологии позволяют сделать устройства автоматическими: они будут подниматься при нажатии кнопки на брелоке.

Выбирая, какие сделать гаражные ворота своими руками, нужно учитывать не только внешний вид гаража, но и другие важные факторы: соответствие погодным условиям в регионе, надежность, практичность и, конечно, сложность конструкции.

Секционные устройства изготовить сложно, а временные и материальные затраты будут слишком высокими. При этом нет никакой гарантии, что самодельные ворота будут служить верой и правдой долгое время. Если нужно установить в гараже секционные ворота, лучше приобрести готовый комплект и доверить все работы по монтажу гаражных ворот профессионалам.

Как смонтировать раму для ворот?

Эта часть состоит из 2 прямоугольных конструкций, которые впоследствии будут соединены друг с другом. На внешней детали рамы закрепляют петли для навеса створок, внутренняя служит для удержания ворот в проеме стены. Выполнены они должны быть из уголка не менее 6,5 см шириной, чтобы надежно удерживать гаражные ворота, своими руками сделанные хозяином строения, когда створки открыты.

Рисунок 2. Схема ребер жесткости рамы ворот.

В идеале раму нужно устанавливать во время постройки гаража.

Для изготовления деталей рамы потребуется нарезать 8 кусков уголка длиной, равной ширине и высоте ворот (по 4 шт на каждую мерку). На ровной поверхности материал разложить, формируя прямоугольники из полученных отрезков. Промеряя диагонали и углы, добиться идеального соответствия деталей проему стены гаража.
Сварочным аппаратом соединить части конструкций.
Полученные прямоугольные детали установить в проеме, подгоняя по месту, и соединить внешнюю и внутреннюю детали поперечинами из прутка или металлических полос, как на рис. 2. разделяя высоту и ширину ворот на одинаковые отрезки. При использовании прутка можно сделать сквозные отверстия в стене гаража и, загоняя в них отрезки арматуры нужной длины, приварить их к деталям рамы. Чаще всего соединительные элементы наваривают поверх краев проема.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.
Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.
Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
Привариваем к верхним углам в торец, кронштейны с роликами.
Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.
Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.
Установка и регулировка пружин на свои местах и проверка функциональности.
Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

В заключение

Гаражные ворота можно подбирать на любой вкус и кошелек. Самое главное – понимать, что они должны быть безопасны, служить долго, легко открываться, при этом, не занимая много места.

Чтобы не тратить деньги на специалистов, вполне можно самому, при помощи нехитрых инструментов и собственного чертежа, изготовить и

повесить такие ворота. А в конце просто врезать надежный замок и покрасить конструкцию.

Вот и готов дом для вашего железного коня. Если хотите установить более сложную модель с автоматическим управлением, тогда придется обращаться к мастерам.
