Как самостоятельно смонтировать секционные ворота для гаража?

Правильный монтаж — залог долгой работы

Можно ли самостоятельно установить ворота? Да, провести все необходимые работы владелец может лично, не пользуясь услугами мастеров и специализированных фирм. Обычно производитель снабжает свои изделия необходимыми инструкциями, при помощи которых можно разобраться в процессе, однако лучше заниматься этим при наличии какого-то схожего опыта, поскольку человеку, не имеющему подобных навыков, будет довольно сложно сориентироваться:

  • Одним из важных пунктов при установке подобных изделий является строгое соблюдение ровного положения конструкции. Необходимо использовать в процессе работы специальный инструмент — уровень, чтобы избежать ошибок. Перекосы могут привести к тому, что система открывания начнет барахлить, а потом и вовсе сломается, именно поэтому соблюдение технологии играет настолько значимую роль.
  • Качественная фиксация также является основой долгой работы, поэтому перед установкой следует проверить все детали и их соответствие монтажной карте.
  • Выполнять монтаж нужно строго в определенной последовательности, не нарушая ее, чтобы все прошло успешно.
  • Когда все работы будут завершены, необходимо проверить, как ведут себя ворота, совершив несколько циклов открывания и закрывания.

Самостоятельная установка подобных конструкций вполне возможна, главное — соблюдать все необходимые рекомендации, которые обычно оставляет производитель. Они достаточно подробны и структурированы, чтобы владелец ворот мог справиться с такой задачей.

Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

  • секционные ворота;
  • откатные;
  • складные;
  • гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

  • экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
  • конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
  • отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Инструкция по самостоятельному монтажу

Главная прелесть покупки продукции Дорхан – возможность самостоятельной сборки, без привлечения специалистов. Для этого требуется отнестись к процессу внимательно и не спеша, пошагово выполняя все этапы руководства по сборке.

Алгоритм сборки выглядит следующим образом:

  • проводим подготовительные работы;
  • собираем и устанавливаем каркас;
  • собираем и устанавливаем панели;
  • устанавливаем торсионный механизм;
  • настраиваем механизм.

Проводим подготовительные работы

Суть подготовительных мероприятий заключается в укреплении основания ворот и подготовке проема к монтажу. Для этого:

  • удаляем старую облицовку;
  • все трещины или неровности заделываются, после чего проем покрывается ровным слоем штукатурки;
  • проемы, изготовленные из таких материалов, как газосиликатный блок, пеноблок или пустотелый кирпич, нуждаются в усилении стальной рамой;
  • в помещении должно быть чисто. Мусор и лишние предметы будут мешать процессу установки.

Сборка и установка каркаса

Основные этапы сборки:

  • распаковываем детали;
  • проверяем пол гаража на горизонтальность. При необходимости выравниваем перепады с помощью подкладок;
  • монтируем вертикальные профили;
  • помечаем точки крепления и делаем на их месте отверстия под крепежи;
  • устанавливаем вертикальные стойки;
  • монтируем горизонтальные направляющие, закрепляя их при помощи соединительных пластин и крепежей;
  • устанавливаем угловые кронштейны на вертикальные стойки.

Сборка и монтаж панелей

Сборка панелей Дорхан не представляет никаких проблем, ведь для этого сделаны специальные крепежные отверстия, наличие которых превращает кропотливую и трудоемкую работу в удовольствие. При монтаже имейте в виду следующие нюансы:

  • монтаж верхней панели производится тщательно. Она считается самым сложным элементом конструкции;
  • монтаж всегда начинается сверху;
  • не забудьте отрегулировать верхний роликовый механизм, иначе между воротами и притолокой образуется щель.

Монтаж торсионного механизма

Торсионный механизм фиксируется на опорные кронштейны, после чего на вал устанавливаются пружина и подшипник. Сбоку барабана проделывается отверстие, в которое продевается трос. Продетый трос аккуратно наматывается на барабан конструкции и фиксируется при помощи саморезов.

Конец каждого троса скручивается в петлю, которая помещается в специальную нишу, смонтированную на кронштейне. Петли фиксируются специально изготовленными скобами. По завершению работ проверьте силу натяжения троса и скорректируйте ее в случае необходимости.

Технология установки секционных ворот

Когда проведены все подготовительные работы, можно приступать к монтажу:

  1. Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
  2. Собрать раму ворот.
  3. Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.
  4. Собрать и скрепить направляющие с помощью болтов.
  5. Прикрепить их к потолку по нанесенной ранее разметке.
  6. Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
  7. Собрать пружинный механизм, уравновешивающий конструкцию.
  8. Установить ручки для запуска работы механизма.
  9. Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.

Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.

Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.

Как определить правильность сборки

  1. После сборки и установки проверьте ваши секционные ворота на прилегание по всему проему: ни сквозняков, ни щелей быть не должно – полная герметичность.
  2. Проверьте нижний прижимной механизм. После закрытия не должно остаться щели между полотном ворот и полом.
  3. Для проверки ворот на наличие щелей между секциями, зайдите в гараж, закройте ворота и внимательно осмотрите их.
  4. Открывание и закрывание секционных ворот должно быть свободным и плавным, не допускается застревание полотна. Если при выполнении операций полотно плохо двигается, проверьте уровень направляющих.
  5. Проверьте пружинный механизм на балансировку и регулировку. Для этого опускаем полотно, и если пружины его удерживают на уровне метра от пола – механизм настроен и отрегулирован правильно. Не нужно думать, что лучше натянуть пружины до конца – это может привести к быстрому износу и выходу из строя пружинного механизма, а вместе с ним и ворот.

Самостоятельный процесс монтажа

Правильный монтаж подобных систем выполняется в несколько последовательных действий:

  • Выполнение работ по подготовке гаражного проема.
  • Сборка рамы для ворот с последующим ее креплением к проему.
  • Установка механизма и самого полотна.
  • Регулировка установленной системы.

Инструменты для монтажа ворот

Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца

Установка ворот: как подготовиться

Монтаж секционных ворот может проходить в любых помещениях, с любыми проемами и крышами различного наклона. Ворота могут открываться под прямым углом, вертикально (верхнее открытие), под уклоном.

Смонтировать ворота не трудно, и времени на это может уйти от двух до шести часов. Все будет зависеть от количества секций.

Если ворота куплены отдельно, без заказа установки, то к ним прилагается подробная инструкция, которую нужно изучить и проверить наличие всех составляющих.

Инструменты для установки секционных ворот:

  1. Набор гаечных ключей.
  2. Уровень.
  3. Плоскогубцы.
  4. Рулетка.
  5. Дрель.
  6. Молоток.

Этапы установки:

  1. Подготовка дверного проема, его укрепление и оштукатуривание при необходимости.
  2. Сборка секционных ворот.
  3. Монтаж.
  4. Проверка правильности установки ворот.

Перед тем как начать установку, нужно проверить проем, в который ворота будут монтироваться. Он должен отвечать следующим требованиям: заплечники и притолоки должны быть в одной плоскости, проемы надо оштукатурить, горизонтали и вертикали должны быть по уровню.

Какую выбрать модель?

Модель с секциями это полотно, которое составляют блоки из дерева, пластика, или же стальные где-то по 1,5 м размером. Во время поднятия этой двери блоки «вытягивается» кверху и после возвращаются назад тем же путём. Внутри деревянное полотно будет заполнено пенополиуретаном, который не пропустит зимой холод в гараж. Панели соединяют петлями шарнирного типа, движущиеся детали состоят из стали или пластика (лучше стальные, дольше прослужат), а направляющие полозья устойчивы к разрушению и ржавлению благодаря своему составу.К сожалению, такую дверь почти нельзя сделать самостоятельно, а взломать её достаточно просто. Можно купить готовый сборный комплект и поставить дверь, чтобы получить главный её плюс – простота и лёгкость для владельца.

Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков. Такая дверь очень надёжна и взломать её злоумышленнику с целью ограбления гаража весьма нелегко. Также они тихие в ходе подъёма, ведь в них не использованы “ездящие” элементы: направляющие и ролики, ещё, пользуясь ими, довольно трудно зажать себе палец. Это дорогой выбор, около 60 тыс. руб. за объект и 15 тысяч – на установку.

Важно! Ворота могут быть также без автоматики, с ручным управлением или автоматическими на электроприводе. Естественно, первые дешевле

Стоимость составит с 14 до 75 тысяч рублей. От 7 до 15 тысяч платят именно за установку. Можно купить детали отдельно, но стоит ли мучиться? Проще приобрести установочный набор, чтобы после уже собрать и монтировать. К каждому виду дверей прилагается подробное описание поэтапной сборки.
Подъёмно-поворотные двери – створки в процессе движения «заезжает» под крышу с помощью действия шарниров и рычажков

Устройство секционных конструкций

Принцип работы секционной створки очень простой. Передний лист, который состоит из отдельных секций плавно поднимается вверх постепенно поворачивая и каждая секция одна за другой располагаются под потолком. Движение происходит за счёт роликов, который установлены на специальных направляющих из алюминия, нержавейки или металла. Для облегчения взаимодействия устанавливается система противовесов из пружин. Она может быть как простой пружинной, так и торсионной, которая на порядок лучше, но и дороже.

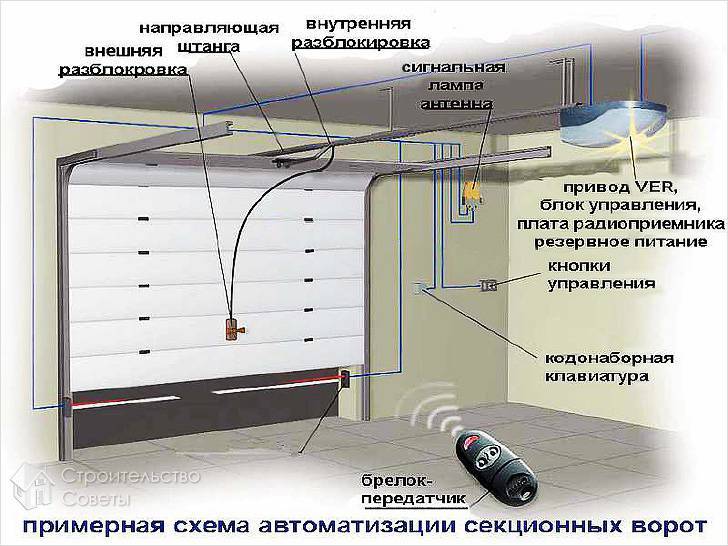

Чтобы автоматизировать въезд в ваш гараж можно применять электрические приводы. Такое устройство монтируется на потолок, и помогает производить плавный подъем на расстоянии с помощью пульта управления. Это особенно удобно в зимний период и когда на улице идёт проливной дождь.

Инструкция по установке откатных ворот «Дорхан»

Менее технологичная по сравнению с секционными воротами конструкция, хотя и для нее предусматривается возможность подключения электропривода. Главной особенностью откатных ворот с точки зрения установки можно называть необходимость устройства фундаментной основы, на которой будет базироваться вся конструкция. Если те же секционные ворота удерживаются за счет верхних и боковых панелей с торсионным механизмом, то в откатной модели вся нагрузка ложится на нижнюю базу. Итак, пошаговая инструкция по установке ворот «Дорхан» своими руками в данном случае выглядит так:

  • Устройство котлована под фундамент. Роется яма по линии прохождения ворот глубиной 70-100 см. Далее ее обкладывают бетонными плитами или заливают цементным раствором вместе с несущими столбами из комплектации ворот.
  • Сборка полотна. В некоторых модификациях откатные ворота «Дорхан» и вовсе обходятся без сплошного щита. Но в любом случае потребуется сборка силовых рам-профилей, в конечном итоге образующих каркас. Должна получиться прямоугольная форма с ребрами жесткости по диагоналям.
  • Монтаж направляющих и роликов. На фундаментной базе размещается платформа с направляющими и ходовой инфраструктурой для рейки. Зубчатая рейка станет активным звеном при управлении механикой через электропривод. Ее устанавливают в специальный профильный карниз, который крепится к платформе на место заливки фундамента.
  • Установка каркаса. Рамная конструкция с полотном или без него крепится к столбам и внедряется в ходовую часть посредством специальных кронштейнов. Производится плотная сцепка двух профильных групп с блокирующими компонентами.

Автоматика и доступ в гараж

При размещении заказа я не указал, что потолок гаража наклонный (от ворот к задней стене идет подъём с разницей высот в 40 см). Поэтому длины кронштейнов для крепления горизонтальных направляющих автоматики к потолку не хватило. Пришлось придумывать и изготавливать дополнительные детали для удлинения кронштейнов. Изготовленная мной подвеска на резьбовых шпильках позволила легко регулировать положение направляющей для автоматики относительно потолка.
Установка самостоятельно электропривода, его программирование, изучение инструкции потребовали дополнительного времени.

Привод крепят к направляющей специальными кронштейнами.

Наклонный потолок в гараже заставил придумывать разные варианты крепления кронштейнов для крепления направляющей к потолку гаража.

Для крепления направляющей к потолку в комплектацию входят специальные кронштейны. Я подвесил кронштейны к потолку на шпильках.

Крепление направляющей к потолку гаража.

Каретка. Возможны два режима управления воротами: автоматический и ручной. Переключение между этими режимами осуществляется с помощью шнура, либо посредством внешнего ручного расцепителя, которые управляют блокировкой каретки. С помощью шнура можно разблокировать каре тку изнутри гаража. Внешний расцепитель располагается на панели ворот и для разблокировки каретки с его помощью нужен специальный ключ для замка.

Внешний вид гаража с секционными подъемными воротами. Виден расцепитель на полотне ворот.

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Процесс установки

Перед началом монтажа нужно убрать непрочное покрытие со стен проема. Следует проверить, чтобы пол был строго горизонтальным: при монтаже такой конструкции допустимое отклонение от горизонтали должно составлять 0,1 см.

Если все требования соблюдаются, можно подготавливать к установке секционные панели

Нужно учесть, что их стоимость достаточно высока, поэтому, чтобы не повредить секции ворот, нужно действовать с максимальной осторожностью

Далее наносят метки в местах крепления и устанавливают направляющие. После этого приступают непосредственно к сборке воротного полотна, начиная с нижней части. В процессе монтажа нужно производить очень точные замеры, поскольку монтаж требует высокой точности.

Исправление огрехов наподобие задувания зазоров строительной пеной непременно скажется на работе всей конструкции.

Следующий этап – закрепляется механизм подъема и производится монтаж системы управления воротами. Еще раз проверяется точность выполнения работ и работоспособность конструкции в целом.

Монтажные работы завершаются закреплением электропривода и ограничителя.

Если такие ворота правильно эксплуатировать, серьезных поломок можно избежать. Однако, все-таки иногда гаражные ворота выходят из строя. Наиболее часто случаются такие неполадки:

  • поломка или изнашивание движущихся деталей (пружины, ролики и т. п.);
  • неисправности автоматического привода;
  • повреждения секций воротного полотна.

При возникновении подобных неисправностей оптимальный вариант – обращение в сервисный центр.

Какие вариации встречаются

Ворота различаются по типу управления:

  • ручное;,
  • автоматическое;
  • дистанционное.

Открывание ворот на автомате исполняется при помощи электропривода. Помимо этого автоматические секционные ворота делятся на:

  • ворота с ДУ;
  • ворота, имеющие стационарное управление с пульта;

Есть наиболее современные модели, дистанционное управление которыми производится с мобильного телефона.

Во всех гаражных секционных воротах присутствует пружинный механизм, который помогает открыть ворота вручную.

Кроме этого, ворота могут быть с утеплителем или холодного типа. Утепленные ставят в отапливаемых гаражах, и при этом они очень хорошо изолируют помещение от уличного холодного воздуха.

Ворота холодного типа устанавливают на автомобильных стоянках, в гаражах без отопления.

Конструктивные особенности

Ворота секционные – это полотно с соединенными петлями секциями, передвигающееся по направляющим шинам.

Из чего состоит конструкция:

  • Полотна из двух стальных листов с термоизоляцией из полимерной пены.
  • Подвесы и направляющие. Подвесы обеспечивают жесткую фиксацию секций в пространстве под потолком. Направляющие позволяют секциям передвигаться.
  • Пружинное устройство. Балансирует полотно ворот. Этот элемент позволяет вручную открыть или закрыть ворота.

Типов полотна два:

  1. Панорамное полотно.
  2. Полотно из сэндвич-панелей.

Первый тип изготавливается из экструдированного алюминиевого профиля со вставками из светопрозрачного материала.

Второй тип – сэндвич-панели, оснащенные вспомогательным слоем утеплителя для предотвращения промерзания ворот зимой. От толщины панелей зависит безопасность и эффективность ворот. В отличие от первого варианта разборные ворота из сэндвич-панелей могут иметь разнообразный дизайн, поэтому подобрать их можно в соответствии с общим интерьером постройки.
