Рольставни в гараж: достоинства и недостатки

Как правильно установить рольставни для гаража

Существуют правила подготовки и монтажа ворот. Необходимо выделить наиболее важные из имеющихся, тогда вероятность упустить что-либо при сборке или установке заметно снижается.

Подготовка проёма

Необходимо проверить, насколько поверхности соответствуют вертикали, горизонтали. При этом есть допустимая погрешность – до 5 мм по всей высоте или 1,5 мм/пог. м. На данном этапе используют отвес и строительный уровень. Сравнивать также необходимо длину диагоналей. Эти значения должны быть равны. Чем больше разница между ними, тем выше вероятность образования перекоса полотна, а вместе с тем увеличивается риск поломки рольставней. Эти правила действительны для всей объектов, включая гаражи.

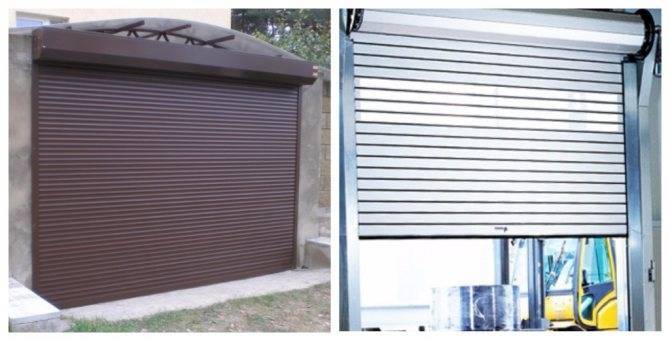

Гаражные проёмы на въезде в частное домовладение

Сборка каркаса ворот

Необходимо соединить короб и направляющие

На этом этапе важно выполнить размету. Готовый каркас сначала прикладывают на место будущего монтажа, чтобы наметить точки отверстий

Ворота в гараже обычно среднего и большого размера, поэтому самостоятельно не справиться, на этом и следующих этапах нужен помощник.

Монтаж каркаса в проектное положение

Когда разметка будет готова, сверлят отверстия. Начинают монтаж каркаса, для чего применяют разный крепеж, наиболее популярные виды: дюбели, нагели. Установка конструкции в проектное положение выполняется при условии применения строительного уровня, что обеспечит контроль отклонения относительно вертикали, горизонтали.

Установка элементов управления и полотна

Выполняется настройка концевых выключателей. При этом регулируется работа полотна, монтаж которого осуществляется с помощью тяговых пружин. На последнем этапе производится установка дополнительных комплектующих, например, заглушек и т. д.

Полотно роллеты закреплено на тяговых пружинах

Рольставни: комплектация и монтаж

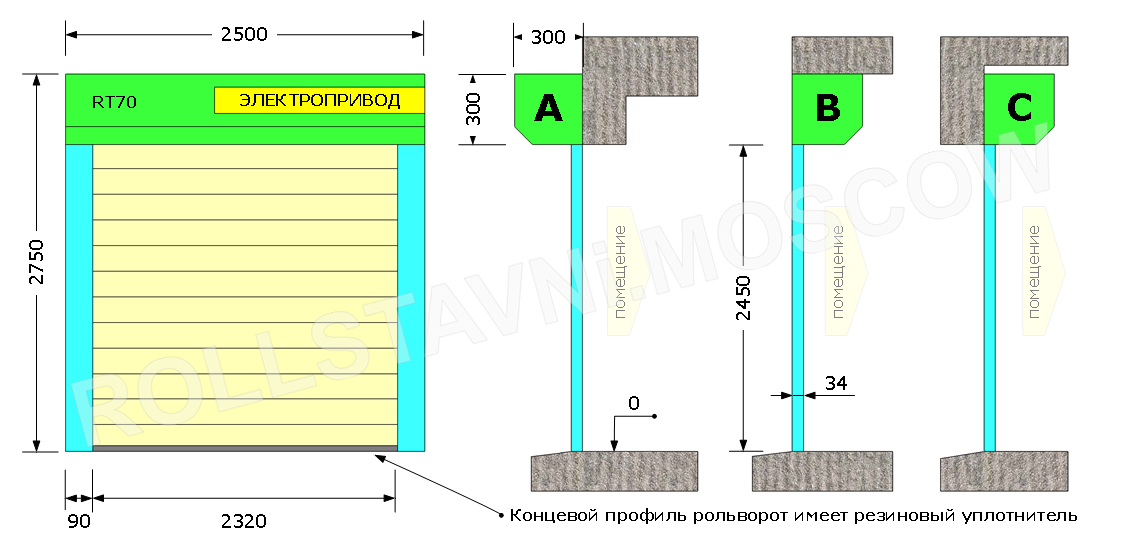

Основные виды монтажа рольставни

Основная комплектация рольставней в себя включает: полотно рулонного типа (алюминиевое либо стальное), короб и направляющие профили. По желанию комплектация также оборудуется дополнительными элементами, повышающими комфортабельность, безопасность и устойчивость воротной системы. К таким элементам относятся:

1. замки;
2. сигнализация;
3. уплотнители из силикона;
4. датчики реагирования;
5. подогрев ворот.
6. электропривод и система дистанционного управления.

В разборном состоянии роллеты достаточно компактны, с доставкой никогда не возникает никаких сложностей.

Монтаж роллетных ворот может производиться по двум технологиям: встроенной и накладной (в некоторых случаях возможно также использование комбинированной технологии). Встроенный монтаж роллетов заключается в размещении всех составляющих конструкции (полотна, короба и направляющих) внутри проема гаража, значительно уменьшая его размер. Во втором случае: по боковым стенкам проема размещаются направляющие, а короб – над проемом, полностью сохраняя его размер. Крепление короба возможно как внутри, так и снаружи светового проема. Таким образом, накладной монтаж ролевых ворот применим для гаражей с низким проемом, в отличие от секционных ворот. Более того, не требуется дополнительного откатного пространства и специального технического обслуживания

Рольставни достаточно просты в использовании. Поднятие и опускание ворот осуществляется с помощью специального рычага, который при ручном управлении работает от ручного привода, а в случае автоматических рольставней – от электропривода, управляемым простым переключателем либо пультом дистанционного управления. Разумеется, автоматические ролевые ворота комфортнее, а комфорт стоит денег.

Классификация роллет для гаража – что влияет на стоимость ворот

Самая простая бюджетная комплектация рольставней для стандартного гаража обойдется без установки в 7 – 9 тысяч рублей. На стоимость влияют следующие факторы:

• материал, из которого выполнены ламели полотна ворот. Сталь прочнее и долговечней, но стоит дороже и тяжелее алюминиевого полотна. Если гараж расположен на охраняемой стоянке, то лучше остановиться на алюминии. Материал устойчив к коррозии, легкий. Поломанную ламель легко заменить на новую;
• способ подъема полотна – автоматика, естественно, дороже, чем механика.

Совет. Если будете устанавливать гаражные ворота рольставни своими руками, то выгодней приобрести базовую недорогую комплектацию, а дополнительные детали приобретать отдельно. Например, блок автоматики на разборке обойдется вполовину дешевле.

• степень защиты от взлома. Дополнительно установлен датчик движения, который не дает опуститься полотну при въезде в гараж, и включает сигнализацию при проникновении злоумышленников. Цена датчика, в зависимости от производителя, от 2 до 6 тысяч рублей;
• метод монтажа рольставней.

Классификация ворот рольставней для гаража по степени защиты помещения:

• тип Р1 — Р2 – могут защитить гараж от пыли и шума, но взломать такие ворота – дело пары минут;
• тип Р3 — Р5 – стальной профиль более устойчив к механическому вскрытию. Это самый оптимальный вариант для гаражей в кооперативах и во дворах;
• тип Р6 — Р8 – бронированный вариант ворот с пуленепробиваемыми ламелями полотна. Стоит дорого, легче установить распашные металлические ворота.

Если решили установить гаражные ворота рольставни своими руками, то необходимо знать какую конструкцию по способу монтажа надо покупать:

накладные наружные ворота – надо устанавливать снаружи, короб для роллеты расположен на улице и подвержен действию дождя и ветра – не лучший вариант для монтажа. Но, конструкцию этого типа можно установить и изнутри гаража.

Совет. Приобретая рольставни, сразу рассчитайте высоту, так как надо место для монтажа коробки, в которую сворачивается полотно ворот.

• встроенные ворота – самый надежный вариант, так как каркас конструкции устанавливается в проем ворот и его можно дополнительно укрепить;
• комбинированные ворота – необходимо делать специальную нишу над проемом ворот, чтобы установить коробку, в которой будет размещаться смотанная роллета.

Принцип конструкции довольно простой. В чем достоинства и недостатки таких ворот для гаража.

Подготовка к предстоящей работе

Для монтажа рассматриваемой конструкции понадобится рулетка, кусачки, молоток, шуруповерт, дрель, перфоратор, нож, уровень. Если проем гаража сделан из кирпича, газоблока, потребуется купить металлический уголок. Если подготовка выполнена качественно, тогда монтирование будет с минимальными затратами. Проем должен быть ровным.

Чтобы установить ворота для гаража своими руками, рекомендуется приобрести прочные направляющие. Параллельно проверяется комплект комплектующих изделий:

• 2 направляющие;
• коробка;
• сборное полотно из ламелей;
• электропривод с коробом.

Открытые рулонные гаражные ворота в отличие от традиционных не выступают на проезжую часть, мешая совершению маневров. Для полотна не нужно пространство у стены либо под потолком помещения. Такая конструкция изготавливается по индивидуальному заказу и легко устанавливается самостоятельно.

Рулонные гаражные ворота изготавливаются из прочного материала и удобные в эксплуатации

Главная часть ворот — полотно, состоящее из узких профилей, зафиксированных меду собой продольным замком-зацепой. Внизу полотна предусмотрена концевая деталь, которая обеспечивает плотное прилегание к полу. Вверху есть усиленная деталь, которая обеспечивает фиксацию к валу. Ламели изготовлены из алюминия путем роликовой прокатки либо их экструдируют из расплава.

С помощью последней технологии изготавливаются пустотелые ламели с внутренними ребрами жесткости. Если гараж не отапливается, можно установить роллеты со смотровыми либо вентилируемыми ставками. В первой конструкции есть маленькие окошки, которые обеспечивают естественное освещение помещения. Во второй конструкции предусмотрены узкие щели, предотвращающие проникновению влаги.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

• Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
• Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
• Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

• Перфоратор;
• Шуроповёрт;
• Электродрель;
• Болгарка;
• Кувалда;
• Слесарный молоток;
• Пассатижи;
• Ножовка;
• Кусачки;
• Ножницы для резки металла;
• Напильник;
• Набор отвёрток;
• Ключи;
• Силиконовый пистолет;
• Электрический тестер;
• Паяльник мощностью 60 Вт;
• Электрическая переноска длиной 20-30 метров;
• Электрический индикатор;
• Рулетка длиной 5 метров;
• Штангенциркуль;
• Свёрла по бетону и металлу;
• Защитные очки;
• Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

• размер полотна роллеты,
• длину шины,
• габариты короба
• длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

• Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
• Установка уплотнителя в профиль, крепление запорных полос и установка замка;
• Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
• Если потребуется, производят отбортовку в шинах;
• Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
• Обрезка октогонального вала, после чего участок среза шлифуют;
• Формирование полотна ворот из отдельных ламелей;
• Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

• Столы, на которых будет удобно нарезать заготовки;
• Специальные станки, предназначенные для нарезки деталей рольставней;
• Торцовая пила;
• Слесарный верстак;
• Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Какой тип установки гаражных рольставней выбрать?

Идеальный вариант – внутренняя установка, которая освобождает максимум свободного места в высоту и ширину при открытых воротах. Также возможен монтаж с внешней стороны, при этом следует учитывать размеры короба.

Если вы еще сомневаетесь, предлагаем дополнительные аргументы в пользу гаражных рольставней:

• Роллеты устанавливают в проемы любой формы и изготавливают с учетом их конфигурации. Роллетные системы отлично подходят для арочных проемов.
• Возможно изготовление роллет разного размера. При использовании 77-миллиметрового алюминиевого профиля ширина полотна может достигать 5,4 м, а со стальным профилем этот показатель увеличивается до 12 м. При этом высота может составлять до 6 м.
• Рулонные ворота – оптимальный вариант для гаражей с высоким потолком или в том случае, если другие роллетные системы при подъеме будут сталкиваться  с препятствиями.

В нашей компании вы можете заказать рольставни в гараж с инновационной системой «Чувствительный край», которая была разработана для тяжелых полотен из профиля AEG84, AEG56, AG/77, RH77. Основная задача системы – при обнаружении препятствия остановить полотно и вернуть обратно в короб.

Основные компоненты системы «Чувствительный край»:

• блоки управления Somfy–Axroll и  NeroElectronics–Radio 8113-IP;
• инерционный тормоз IB/147 и IB/95-17;
• электропривод с аварийным открыванием.

Схема системы безопасности «Чувствительный край»

Обратившись к нам, Вы можете получить квалифицированные советы по выбору рольставней для гаража

Для получения дополнительной информации звоните нам по телефону в Москве:

+7 (985) 220-30-56

или воспользуйтесь электронной почтой:

Видео наших работ

Сертификаты

Основные надежные производители роллетных ворот

На рынке представлено большое количество роллет разных типов, они отличаются параметрами и маркой. Продукция некоторых из производителей выделяется на фоне общей массы. Причина – высокая надежность, широкий ассортимент моделей и приятная ценовая политика.

Российская компания Doorhan

Имеется множество производственных объектов. Компания занимается сборкой комплектующих, что позволяет выполнять сборку изделий полностью из своей продукции. Это способствует повышению надежности конструкции, т. к. все узлы, детали подогнаны с минимальной погрешностью. В ассортименте российской компании DoorHan представлено большое количество видов рольставней, а также другой продукции: систем ограждений, дверей бытового назначения и противопожарных, технических, быстровозводимых модульных зданий.

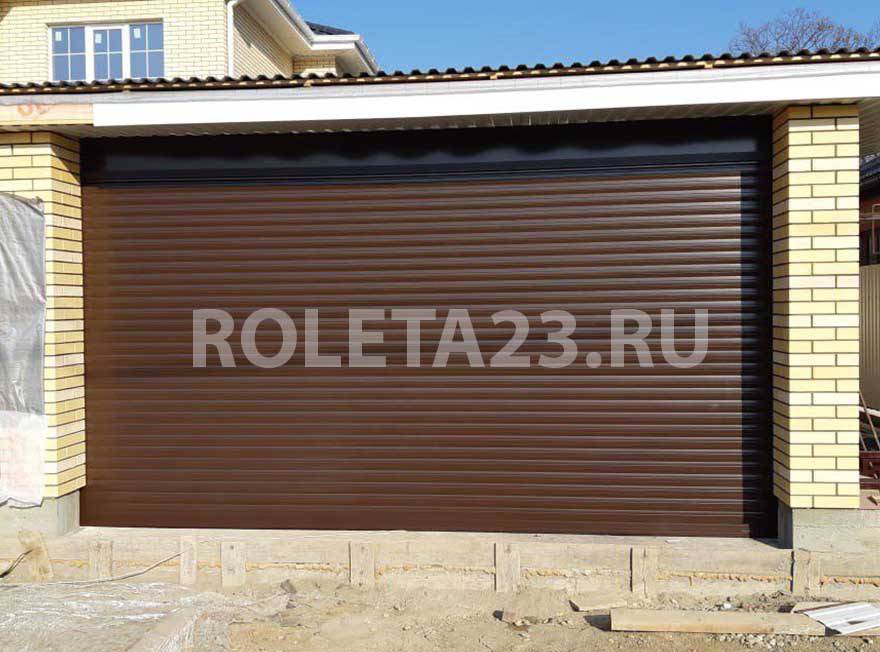

Роллетные ворота DoorHan шириной 4,5 метра вид с улицы

Белорусская компания Alutech

Производственно-сбытовой холдинг имеет много предприятий, сбытовых компаний, складов в разных странах, среди них ближнее зарубежье и Европа. С 2018 г. значительная часть акций была выкуплена холдингом Alutech, но политика главного офиса после этого не изменилась. Основная линия производства сохранена. Белорусский холдинг (с главным офисом в Минске) предлагает воротные системы разных типов, включая рольставни, а также выпускает экструдированные профили, окна, двери, порталы, комплектующие, автоматику для ворот.

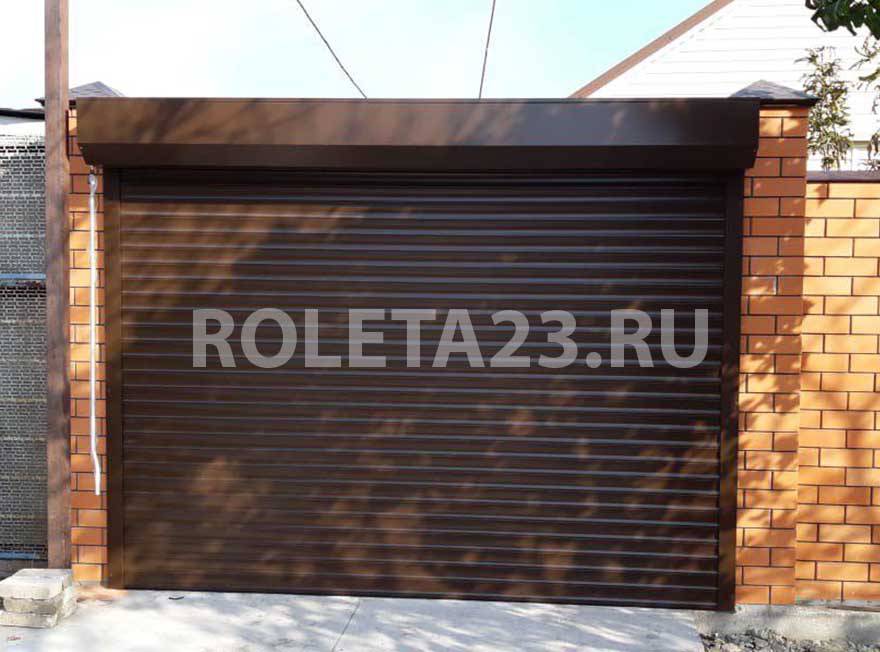

Роллетные ворота Alutech PD77 вид с улицы

Немецкая компания Hormann

Старейшая компания начала свою работу в середине прошлого века. Первой продукцией были подъемно-поворотные ворота. Сегодня это крупнейший холдинг с международной деятельностью. Основным направлением является производство и продажа дверей, ворот. Уже функционирует более 100 представительств в более 40 странах мира. Популярность немецких роллет Hormann значительно возросла за время существования холдинга.

Подготовка к предстоящей работе

Для монтажа рассматриваемой конструкции понадобится рулетка, кусачки, молоток, шуруповерт, дрель, перфоратор, нож, уровень. Если проем гаража сделан из кирпича, газоблока, потребуется купить металлический уголок. Если подготовка выполнена качественно, тогда монтирование будет с минимальными затратами. Проем должен быть ровным.

Чтобы установить ворота для гаража своими руками, рекомендуется приобрести прочные направляющие. Параллельно проверяется комплект комплектующих изделий:

• 2 направляющие;
• коробка;
• сборное полотно из ламелей;
• электропривод с коробом.

Открытые рулонные гаражные ворота в отличие от традиционных не выступают на проезжую часть, мешая совершению маневров. Для полотна не нужно пространство у стены либо под потолком помещения. Такая конструкция изготавливается по индивидуальному заказу и легко устанавливается самостоятельно.

Главная часть ворот — полотно, состоящее из узких профилей, зафиксированных меду собой продольным замком-зацепой. Внизу полотна предусмотрена концевая деталь, которая обеспечивает плотное прилегание к полу. Вверху есть усиленная деталь, которая обеспечивает фиксацию к валу. Ламели изготовлены из алюминия путем роликовой прокатки либо их экструдируют из расплава.

С помощью последней технологии изготавливаются пустотелые ламели с внутренними ребрами жесткости. Если гараж не отапливается, можно установить роллеты со смотровыми либо вентилируемыми ставками. В первой конструкции есть маленькие окошки, которые обеспечивают естественное освещение помещения. Во второй конструкции предусмотрены узкие щели, предотвращающие проникновению влаги.

Установка своими руками гаражных ворот рольставней

Конечно, обустроить гаражные ворота лучше всего смогут специалисты

Но, беря во внимание то, что стоит это недешево, а сама работа не так сложна, как может показаться на первый взгляд, то лучше всего гаражные ворота рольставни установить своими руками

Установка своими руками гаражных ворот рольставней

Виды монтажа

Есть несколько вариантов, которые применяются для того, чтобы своими руками установить рольставни на гараж:

• Накладной монтаж – самый простой, встречается наиболее часто. Его применяют в случае, если постройка гаража завершена и никаких реконструкций в будущем не предвидится. При этом короб рольставни на гаражные ворота устанавливают на стену наружной части проема.
• Встроенный монтаж – короб размещают в нише проема двери. При этом фасад будет без каких-либо выступающих элементов.
• Комбинированный монтаж. Выбирают вид монтажа в соответствии с особенностями гаража, его несущих стен, дверным проемом.

Подготовка к работе

Перед тем как начинать обустраивать рольставни на гараж, нужно сравнить размеры диагоналей дверного проема. Разность не должна превышать 5 мм.

Для того чтобы своими руками установить рольставни, необходимо подготовить следующие инструменты:

• Дрель, перфоратор, а также набор сверл;
• Рулетка и строительный уровень;
• Шуруповерт;
• Пассатижи и молоток;
• Ножницы для металла;
• Гаечные ключи и отвертки;
• Если устанавливается автопривод – набор электрика.

Для того чтобы своими руками подключить привод, понадобится мультиметр и отвертка индикаторная. Заделку зазоров или швов производят с помощью монтажной пены или любых подходящих герметиков.

Поэтапная установка рольставней

Поэтапная установка рольставней

В самом начале нужно подготовить и собрать своими руками каркас. Для этого через каждых полметра на направляющих делают отверстия для крепления.

Эти отверстия вверху и внизу не должны превышать расстояние от края обреза свыше 150 мм.

Дальше необходимо:

1. Каркас приложить к месту установки.
2. Проверить уровнем симметричность проема.
3. Просверлить своими руками отверстия на коробе и шинах, предварительно сделав пометки в дверном проеме.
4. Установить каркас. Во избежание перекосов, проверить правильность установки шин и короба.
5. Согласно схеме части электроуправления присоединить к электроприводу.
6. Собрать полотно рольставни.
7. Зафиксировав тяговые части к приводу, поместить пружины в сделанные отверстия.
8. С помощью стопоров ограничить крайние положения спуска и поднятия.
9. Провести проверку правильности установки полотна.
10. Ликвидировать своими руками возможные швы и отверстия.

Установка рольставней

Методика расчёта

Стоимость конструкции определяется с учётом основных характеристик изделия:

1. Тип конструкции: будут установлены роллетные ворота или просто роллетная система;
2. Габариты проёма гаражных ворот и способ установки конструкции – накладной или встроенный;
3. Вид профиля роллет: профили подразделяются по прочности. Более надёжный материал, соответственно, стоит дороже;
4. Вид короба: он может быть круглым, с закруглениями 45 градусов, 20 градусов или можно использовать встроенный короб;
5. Способ управления: автоматическое устройство или ручное управление.

Расчёт выполняют с учётом ваших розничных цен, к этому нужно добавить транспортные расходы и стоимость монтажа конструкции.

Размеры нарезки заготовок

В первую очередь замеряют ширину проёма – это позволит определить точные размеры роллеты.

Ширина самой роллеты W такая же, как и ширина проёма гаражных ворот W_пр.

W= W_пр

Для комбинированной или накладной установки ворот ширину роллеты подсчитывают по формуле:

W= W_пр+2 W_ш

W_ш – ширина направляющей шины.

Высота роллеты Н при встроенном монтаже находится по формуле:

Н=Н_пр+Н_кор+Н_кц

Здесь Н_ком – высота короба ворот-рольставней.

Н_кц – высота концевого профиля.

Н_пр – высота пролёта ворот.

Длину ламели L находят с учётом ширины роллеты W, вида профиля и габаритов направляющей шины L=W – 6-100 мм.

Размер направляющей шины L_ш находят так:

L_ш=Н-Н_кор-Р (мм) Для роллеты с направляющими;

L_ш=Н-Н_кор—W_ш (мм) Для роллеты с направляющими с обрамлением;

L_ш=Н-Н_кор+20 (мм) Для роллеты без направляющих и обрамления;

L_ш=Н-Н_кор+20 – W_ш (мм) без направляющих с обрамлением:

Размер защитного короба L_кор рассчитывается так:

L_кор=W – 10 (мм)

Как устроены рольставни для гаража

Конструкция ворот состоит из:

• Ламелей или отдельных ролетных профилей различных типов.
• Специальных шарниров, скрепляющих элементы.
• Направляющих для перемещения.
• Деталей фиксации: пульт управления; ручка; выключатель; ключ замка.

Устройства могут быть:

• Алюминиевые цельные утолщенные.
• Цельные стальные.
• Алюминиевые ламели пустотелые роликовой прокатки, внутри которых полиуретан.

Конструкция алюминиевых рольставней

Достоинствами ролетных конструкций являются:

• Компактность и возможность самостоятельного монтажа в любых гаражах, где высота потолка до четырех метров и не требуется существенной перестройки проема ворот.
• Быстрота и легкость открытия и закрытия без перекрывания внутри или перед гаражом площади.
• Возможность выполнить полную автоматизацию управления.
• Высокая прочность при небольшой массе и герметичность, что предохраняет гараж от попадания в помещение ветра, осадков и пыли.
• Большой уровень защиты от любых повреждений и взломов, которые значительно уменьшают стоимость страховки.
• Отсутствие необходимости в профилактических ремонтах и дополнительном обслуживании, специальных знаний и наличии опыта в проведении ремонтных работ.
• Эстетичность.

Основные преимущества стальных рольставен:

• Высокая надежность.
• Большая прочность.
• Хорошая защита гаража от проникновения посторонних, снега, дождя.
• Сталь имеет большую прочность на изгиб, чем алюминий и трудно поддается попыткам ее повредить.
• При хранении очень дорогого автомобиля рольставни изготавливаются из бронированной стали, но цена их достаточно высокая, что является их недостатком.

Алюминиевые ворота:

• Легкие.
• Надежные.
• Прочные.
• Имеют приемлемую стоимость.
• Долговечны. Не подвергаются воздействию коррозии.
• Более удобны в применении, из-за небольшого веса.
• Алюминий, который чаще всего берется для изготовления ворот, раскрашиваются в разные цвета, что позволяет конструкциям отлично вписываться в архитектуру здания и в общий уличный ансамбль.

При применении стальных и алюминиевых материалов, конструкции имеют высокую прочность, но большой вес требует использования электрического привода с высокой мощностью и высокопрочных крепежных элементов при монтаже.

Гаражные ворота изготавливаются цельным полотном или с устройством калитки. В последнем случае есть возможность входить и выходить, не открывая все полотно, что достаточно удобно, особенно зимой.

Для открывания устройства можно использовать два вида механизма:

• Ручной.
• Автоматический.

Устройство рольставни для гаражных ворот

Основными элементами для ворот с автоматической системой являются:

• Ламели, соединенные шарнирными петлями в сплошное полотно.
• Короб, выполняющий защитную и декоративную функции.
• Приемный вал, размещен в коробе и предназначен для накручивания полотна.
• Направляющие профили.
• Замковые и пружинные механизмы, последние служат для регулирования и плавности перемещения полотна.
• Система автоматики, в ее входят: электрический привод, датчики перемещения, дистанционный пульт управления.
• Уплотнители.

Достоинства гаражных рольставней

Если сравнивать с обычными гаражными воротами и другими защитными конструкциями, то рольставни обладают следующими преимуществами:

• как уже было отмечено, этот вид ворот занимает гораздо меньше места, в отличие от привычных гаражных дверей;
• самая надежная защита от нежданных гостей, страховыми компаниями предлагаются более выгодные условия для гаражей с рольставнями;
• каждый отдельно взятый элемент ворот можно приобрести в магазине, так что ремонт не вызовет проблем;
• для поддержания стилистики и цветовой гаммы здания – ворота окрашиваются в любой оттенок (алюминиевые). Это одна из причин большего спроса алюминия.

Подготовка к монтажу

До начала работ необходимо подготовить проем и все места для будущей установки элементов конструкции. Они должны быть освобождены от лишних коммуникаций, вычищены, разровнены, оштукатурены и т.п.

Допустимый перепад высот на поверхности – не более 5 мм. Если добиться такой точности сложно, необходимо предусмотреть и подготовить прокладки, которые скорректируют огрехи во время сборки. Как только все подсохнет, достается инструкция и все детали ворот, кроме автоматики.

Сначала отмечают места будущих отверстий в стене или вертикальной части проема и пробивают их перфоратором, в деревянных конструкциях просверливают. Затем отверстия по меткам плюс по одному для заглушек делают в направляющих.

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

• внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
• осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

• по ширине – от 150 до 430 см;
• по высоте – от 150 до 270 см;
• по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

• кнопкой, которая устанавливается в стене у створки;
• дистанционно – с пульта или специального брелка, радиус действия – 50 м;
• с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.
