Гидравлический пресс: чертежи и конструкции
Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:
- вес;
- размеры;
- рабочие характеристики станины;
- наличие манометра;
- ход поршня.
В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида, где находится встроенный ручной насос.
Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат, в случае, если он используется при изготовлении пресса.
Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.
При выполнении чертежа сперва необходимо подобрать схему работы оборудования:
- домкрат закреплен сверху станины и давит книзу;
- домкрат расположен на основании станины и давит кверху.
Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом — вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!
Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

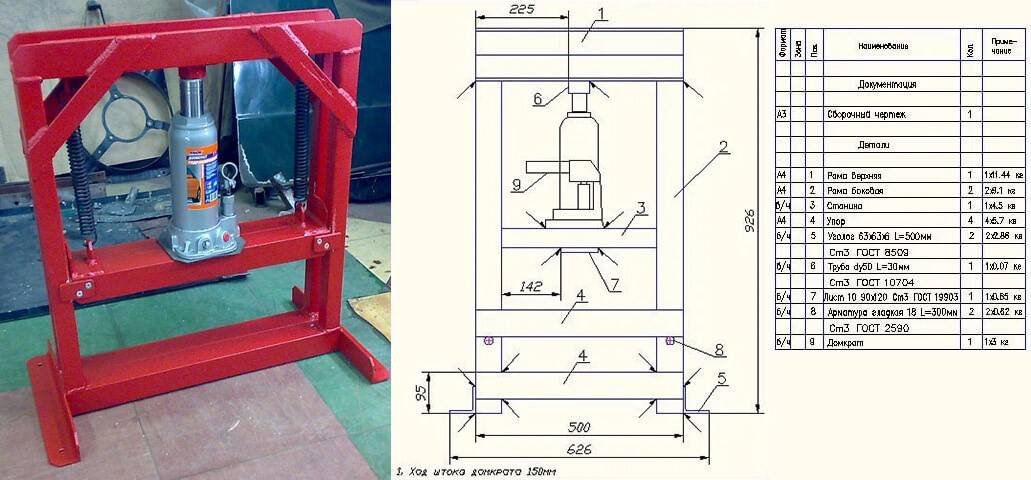

Проектирование чертежа пресса
пресс начнет давить одновременно вверх и вниз
Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз, удерживаемый направляющими по бокам.
С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй — к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.
Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.
Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:
- предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
- сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия с дистанцией по высоте меньше перемещения штока домкрата;
- сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
- комбинированное использование вышеописанных вариантов.
Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.
Пресс своими руками — {инструкция} по созданию самых действенных устройств и обзор наилучших конструкций (105 фото)
Прессовочные установки могут быть нужны в самых различных ситуациях, в том числе бытовых. К примеру, те автолюбители, которые способны сами произвести ремонт машинки, часто прибегают к сборке прессовочного оборудования у себя в гараже.
На те же меры могут пойти и начинающие предприниматели, открывающие свою автомастерскую. Преимуществом в этом случае будет то, что обладатель имеет возможность настроить характеристики и габариты прессовочной системы специально для себя.
Стоимость новейшего пресса довольно велика, конкретно потому почти все решаются сконструировать таковой механизм без помощи других.
Полезные советы и общие рекомендации
При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности.
Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).
При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины.
Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.
Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали.
Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.
Какой использовать домкрат и как его доработать
Наиболее доступным и пригодным для изготовления домашнего пресса будет гидравлический автомобильный домкрат стаканного типа. Как упоминалось выше, рабочее усилие вы вправе выбирать под свои задачи, в продаже присутствуют относительно недорогие устройства, способные выжимать до 20 тонн и даже больше.
Основная проблема с использованием таких домкратов заключается в их неспособности работать в перевёрнутом положении. Кажется наиболее логичным закрепить домкрат стационарно на верхней балке и использовать нижнюю как опору под деталь. Однако для этого потребуется доработка гидравлического механизма.
Первый вариант переделки домкрата — установка дополнительного расширительного бачка ёмкостью около 300 мл. Бачок связывается с заливным отверстием домкрата обычной силиконовой трубкой. Для её плотной посадки можно использовать резьбовые штуцеры под кислородный шланг, которые в ассортименте присутствуют в любом магазине автозапчастей.

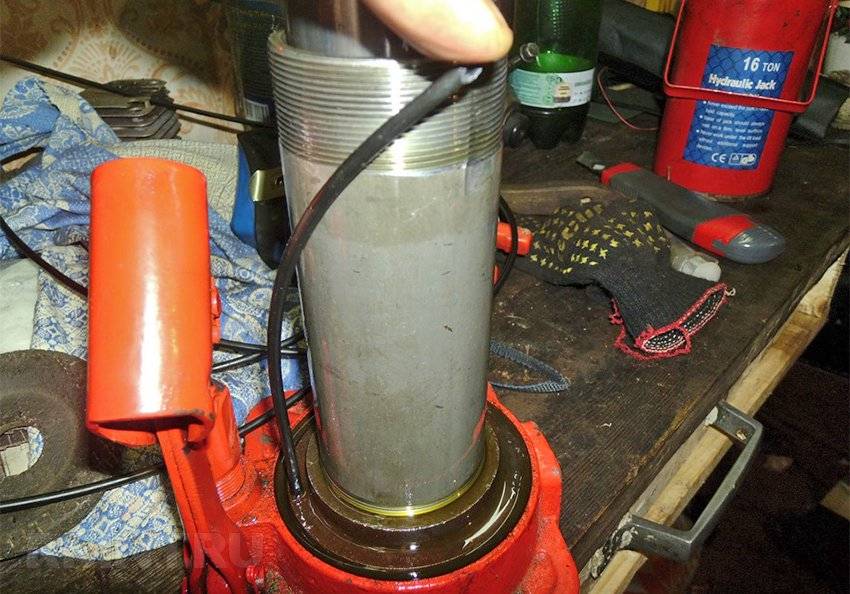

Другой вариант переделки потребует разборки домкрата. Необходимо полностью слить масло и прокачать плунжер, затем скрутить верхнюю прижимную гайку, зажав её в тисках. После этого резиновой киянкой расшатывается внешний стакан, он должен выйти из посадочного кольца в основании домкрата.
Сразу возле рычага плунжера расположено отверстие для забора рабочей жидкости. Вся проблема кроется здесь: стакан наполнен не полностью и поэтому в перевёрнутом состоянии отверстие не контактирует с маслом. Чтобы это устранить, в него нужно плотно запрессовать трубку, длиной почти во всю высоту стакана.
Если не переделывать домкрат, придётся реализовать более сложный механизм с дополнительной третьей балкой. Она должна скользить по боковым стойкам-направляющим и иметь достаточно плотную посадку, чтобы при накачке давления домкрат не сдвинулся с места.

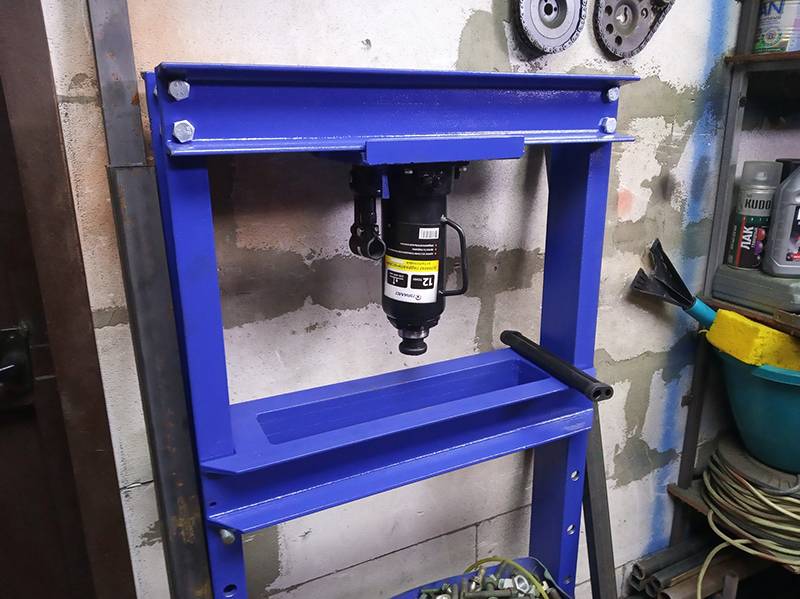

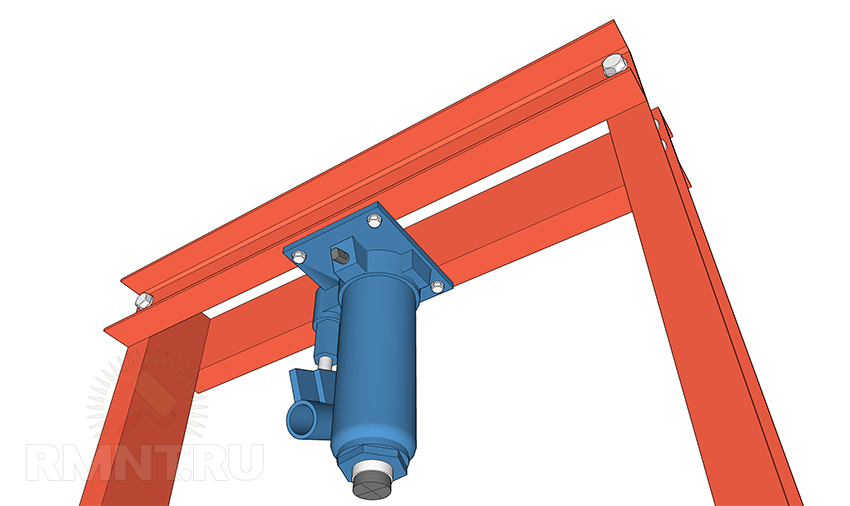

В нашем случае домкрат просто крепится в перевёрнутом положении к центру верхней балки. Здесь не нужно массивных болтов, достаточно проделать в опорной пластине домкрата пару отверстий и обеспечить фиксацию болтами М10 или М8, способными выдержать вес самого домкрата и незначительное усилие сдвига на начальном этапе сжатия.
Как сделать пресс с дополнительной настройкой?
Иногда при эксплуатации гидравлического пресса возникает потребность несколько сократить длину свободного хода штока домкрата. Чтобы добиться этого, рекомендуется уменьшить расстояние между съемным упором, перемещающимся сверху вниз вдоль боковых стоек, и нижним упором.
С этой целью устанавливается дополнительный – переходный – металлический профиль квадратного или прямоугольного сечения. Часто на его изготовление идет такой же толстостенный профиль, какой идет на изготовление стоек и нижнего упора.
Гидравлический пресс собирается из подручного металлолома и автомобильного домкрата.
Его длина определяется расстоянием между боковыми стойками пресса. Фрагмент прямоугольного профиля произвольным способом крепится к станине, он может быть как несъемным (приваривается сваркой), так и сменяемым (крепится посредством винтов или болтов).
Другой способ регулировки предполагает создание дополнительного перемещаемого нижнего упора. Для его установки в боковых стойках рамы на нужной для мастера высоте сверлятся отверстия строго напротив друг друга. Перемещаемый упор, длина которого должна быть чуть меньше расстояния между стойками, крепится к ним с помощью болтов и гаек.
Кроме того, сделать пресс с уменьшенным расстоянием между упорами поможет применение различных по размерам и конфигурации сменных подкладок или наковален. Использованные по отдельности или в комплексе описанные способы позволят существенно уменьшить период подвода перемещаемого упора к обрабатываемой детали и тем самым ускорить начало процесса сжатия и сократить общее время выполнения рабочего задания.

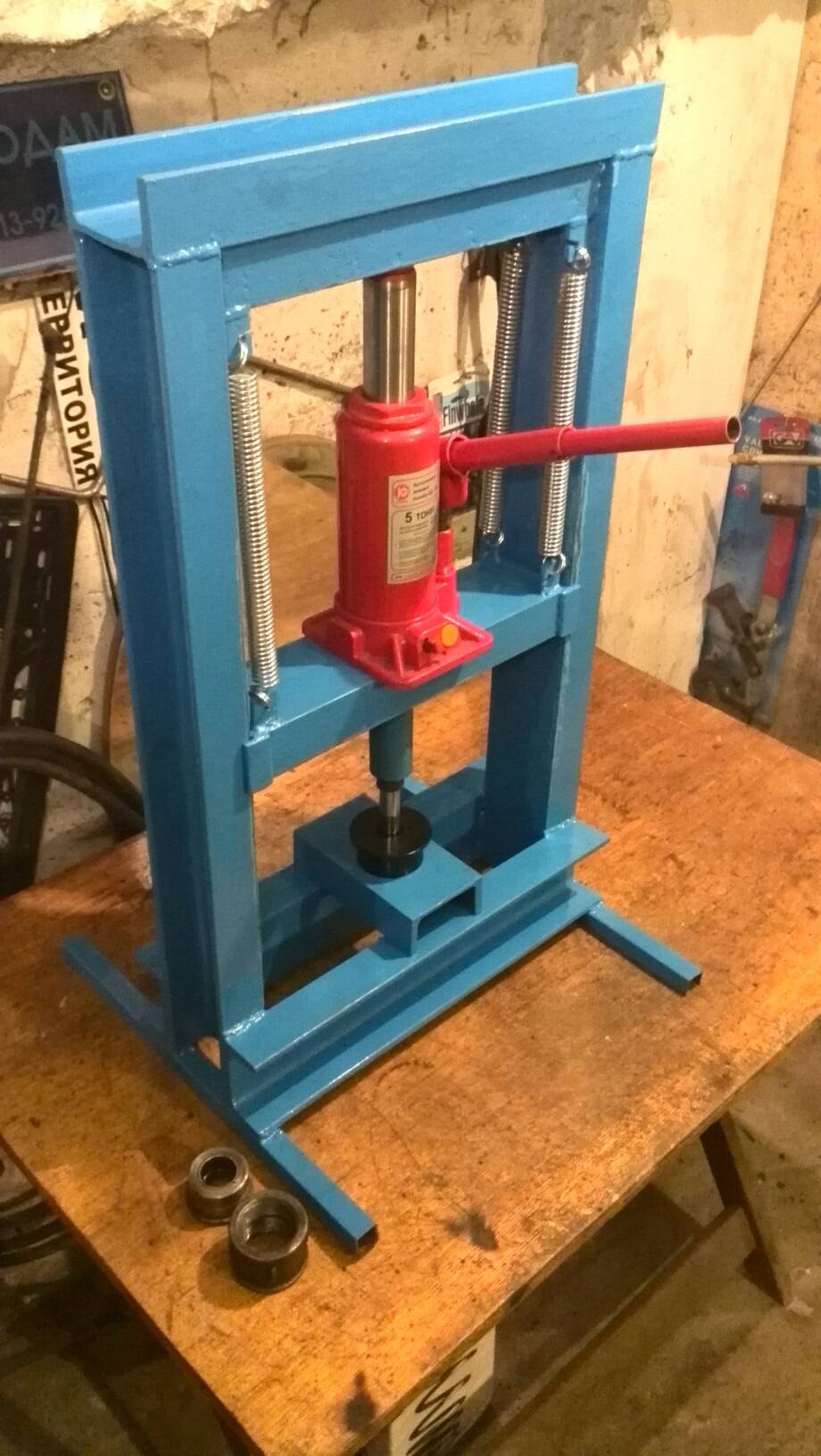

Самодельный пресс из домкрата своими руками
Если требуется сделать самодельный пресс, основой которого станет домкрат, то сначала, не излишним будет приобрести таковой элемент, как подъемник и дальше, все нужные приспособления и начальные строй материалы.
Нужные материалы:
- Домкрат;
- Шлифовальная машинка;
- Железный профиль;
- Прямоугольная толстая труба;
- Металлический уголок;
- Полосы из стали шириной в 10 мм;
- Труба поперечником, равным радиусу штока;
- Железный лист (250х100 мм, шириной около 10 мм);
- Две крепкие пружины.
Процесс сборки. Сначала создаем надежную опору, чтоб вся система не упала. Для этого скрепляем меж собой четыре железных профиля. Дальше, собираем нижнюю часть и вертикальные упоры из плотной трубы. Стоит держать в голове, что все размеры должны учесть наивысшую высоту вылета цилиндра, габариты домкрата и объемы съемного элемента.
Длина нижней части обязана приравниваться длине всего пресса. Свариваем все части (нижнюю, основную часть и упоры). Добавляем уголки. Станина готова. Дальше, создаем подвижный упор, подходящий для снятия. Для данной цели употребляются мелкие железные полосы, скрепленные снова же, с помощью сварки. Просверливаем несколько отверстий –это дозволит несколько прирастить место для движения упора и застопорить его в подходящий момент. Можно создать эту часть мало проще. Для этого будет довольно применить остаток трубы, применяемой при сборке станины. Ширина ее обязана быть в пару раз меньше расстояния меж опорными столбами. К трубе нужно прикрепить две направляющих детали при помощи болтов.
Займемся домкратом. Для его установки будет нужно незначительно двинуть передвигающуюся часть пресса и расположить домкрат меж центральной площадкой(станиной) и самим упором. Конец верхнего цилиндра должен оказаться в фиксаторе. Крепим домкрат к подвижному элементу всей конструкции.
Нюансы изготовления мини-устройства для прессования
Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.
Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.
Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.
Варианты использования в домашних условиях
Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.
В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.
Использование пресса в качестве соковыжималки
Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.
Конструкция гидравлического пресса
При выборе схемы оборудования необходимо ознакомиться с техническими бумагами заводских моделей. Это поможет составить оптимальный чертеж гидравлического станка. Взять необходимую информацию можно на сайтах производителей.
Одним из главных условий является устойчивость конструкции и возможность выдерживать большие нагрузки
Поэтому особое внимание необходимо уделить раме пресса. На ней будут располагаться основные компоненты
Самая простая модель для автомастерской состоит из следующих элементов:
- несущая рама. Изготавливается из швеллеров и уголков. Рекомендуемая толщина стали – от 2 до 5 мм.
- гидравлический домкрат. Для выполнения стандартных работ подойдет модель с грузоподъемностью 12 т. Лучше всего применять обычные бутылочные модели;
- опорный стол. На нем будет располагаться деталь, подвергаемая обработке. Он должен состоять из двух швеллеров с расстоянием между ними. В нее будет опускаться шток домкрата;
- насадка. Она устанавливается на рабочий поршень. Предназначена для выпрессовки деталей с различным диаметром.
Это общая схема оборудования, изготавливаемого своими руками. Рекомендуется предварительно рассчитать на бумаге требуемые усилия нагрузки, возможно – выбрать насос для увеличения скорости работы.
Важно, чтобы опорные лапы пресса увеличивали устойчивость. Дополнительно можно установить регулировочные болты, с помощью которых выполняется калибровка положения оборудования и домкрата
Из чего собирать пресс?
Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.
Инструменты для сборки самодельного пресса
- Аппарат для сварки и электроды.
- Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
- Электродрель.
- Шуруповерт.
- Уровень.
- Измерительная рулетка.
Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

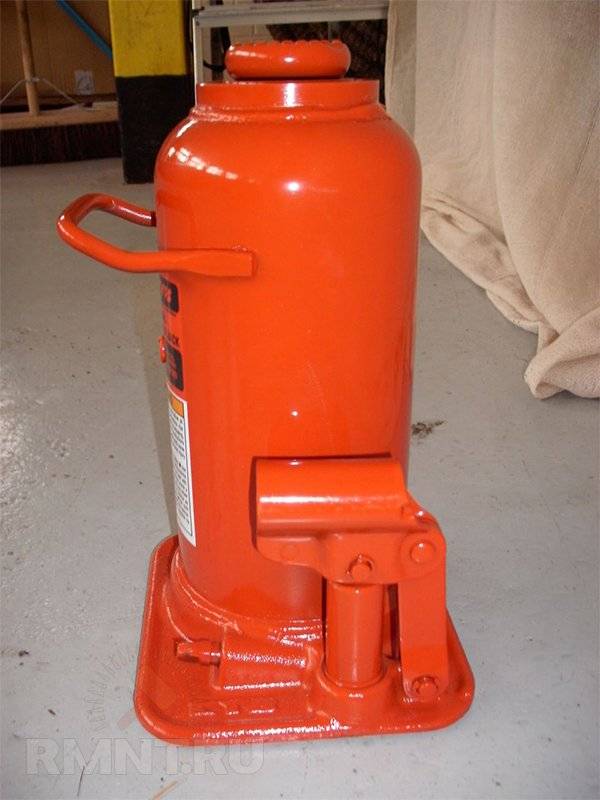

Домкрат гидравлический
Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.
Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.
Металлопрокат для сборки самодельного пресса
Швеллер. Покупайте изделие не ниже №8.
Швеллер
Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.
Труба
- Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
- Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
- Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
- Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.
Конструкция домашнего пресса
Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.
Один из самых распространенных и простых вариантов самодельного пресса
Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:
- размеры;
- масса оборудования;
- ход поршня;
- наличие в конструкции пресса манометра;
- характеристики используемой станины.
В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.
Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе
Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать
Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.
Ручной гидравлический насос
Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.
- Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
- Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.
Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.
Вариант пресса с нижним расположением домкрата

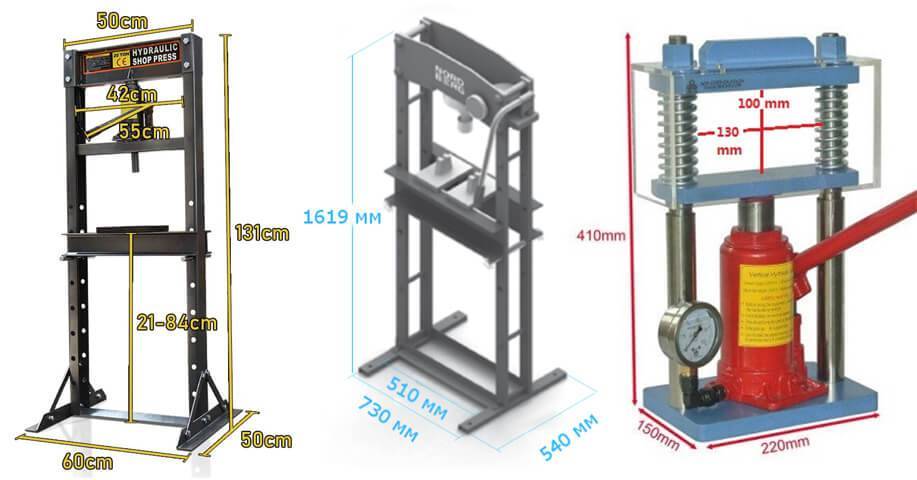

Разработка проекта
Станина — самый важный элемент конструкции гидравлического пресса. Это своеобразная рама, с ведомыми рейками, по которым перемещается горизонтальная балка. К ней крепятся рабочие поверхности для сдавливания деталей. Станина должна быть достаточно прочной для выдерживания усилия, создаваемого домкратом, и иметь запас прочности, т.к. расчетное давление на подвижную балку имеет противодействие в обратном направлении. При неправильном расчете конструкция пресса может попросту разрушиться на разрыв.
Конструкцию станины самодельного пресса лучше сделать с основанием по типу платформы с подвижным столом. Их размеры рассчитывают в соответствии с размерами обрабатываемых материалов. В любом случае ширина и высота проема станины должна иметь больший размер, чем суммарный габарит всех рабочих элементов оборудования. Чтобы определить ширину и высоту проема, для этого нужно сложить такие параметры:
- толщину подвижного стола и платформы
- размеры домкрата
- величину хода штока
- габариты обрабатываемых заготовок.

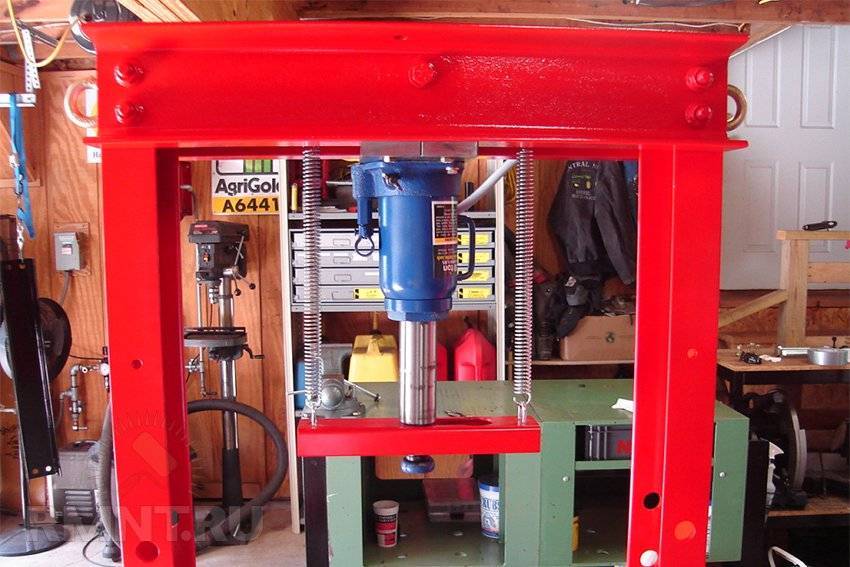

В данной конструкции гидравлического пресса домкрат крепится к основанию станины между платформой и подвижным столом, функцию опоры возьмет на себя ее верхняя часть. Посредством рабочего стола осуществляется передача усилия от домкрата к обрабатываемой детали. Стол должен двигаться вверх и вниз на раме по боковым направляющим беспрепятственно.
Чтобы обеспечить движение стола в обратном направлении, используют оттягивающие пружины с достаточной жесткостью на растяжение. Их крепят одним концом к основанию станины, другим — к подвижному столу с двух сторон. Пружины нужно подобрать так, чтобы их жесткость соответствовала характеристикам домкрата.
Величину хода штока гидравлического домкрата можно регулировать следующими методами:
1. Вверху рамы устанавливают винтовой привод. Такой элемент оснащают специальным штурвалом наподобие сверлильному станку. В процессе прессования придется оперативно вкручивать винт, уменьшая, таким образом, просвет между заготовкой и подвижным элементом пресса. Таким образом, становится возможным в широком пределе изменять просвет для расположения прессуемых предметов внутри станины.
2. Оборудуют конструкцию съемным подвижным столом. В этом случае его крепят к подвижной горизонтальной балке с помощью специальных замков, а в вертикальных боковых стойках рамы просверливают отверстия с шагом по высоте немногим меньше величины хода штока.
3. Используют сменные стальные подкладки. Для этих элементов отлично подойдут стальные листы различной толщины.
Все эти методы можно использовать в комплексе. Размеры всех деталей должны быть внесены в чертеж с учетом габаритов обрабатываемых деталей и характеристик металлопроката для сборки станины.
Проектирование самодельного пресса гидравлического для гаража своими руками
После выбора домкрата следует приступить к проектированию станины, на которую будет оказывать давление гидроцилиндр. Для этого создается чертеж пресса гидравлического своими руками. И размеры на нем наносятся для каждого отдельного элемента приспособления. Конструкция должна быть прочной, поскольку при работе устройства домкрат будет оказывать на нее давление как вниз, так и вверх, пытаясь разорвать каркас.
Основание должно обеспечить устойчивость оборудования, лучшим решением является его выполнение в виде платформы. Ширина стола определяется исходя из размеров изделия, которое будет обрабатываться на прессе. Однако она не должна быть меньше суммарной ширины всех элементов оборудования пресса.
Высота станины вычисляется как сумма габаритов домкрата, значения свободного движения штока, высоты предназначенных для обработки деталей и толщины передвижной рабочей платформы.
Домкрат закрепляется на основание. Упором для изделий выступает верх рамы. При помощи передвижного стола осуществляется передача давления на деталь. Поверхность устанавливается поверх домкрата на станину, по которой он свободно передвигается вверх-вниз с фиксацией по бокам.

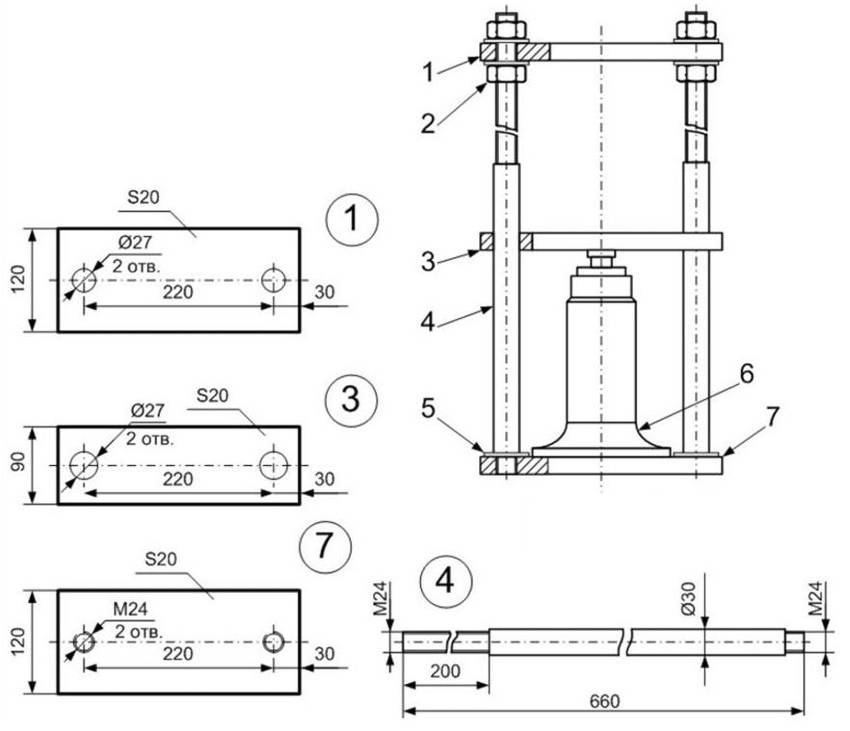

1 — верхняя упорная балка, 2 — гайка, 3 — нижняя передвижная балка, 4 — стойка, 5 — резьба, 6 — домкрат, 7 — основание
Чтобы обеспечить регулировку свободного движения штока домкрата можно установить заменяемые вставки-подкладки из сплошного или полого металлического профиля. Другой вариант предполагает выполнение съемного упора в форме рабочего стола, который перемещается. Его следует закрепить на станине при помощи гаек с болтами или прутков. Для этого необходимо сделать отверстия в раме высотой, меньшей диапазона передвижения штока домкрата.

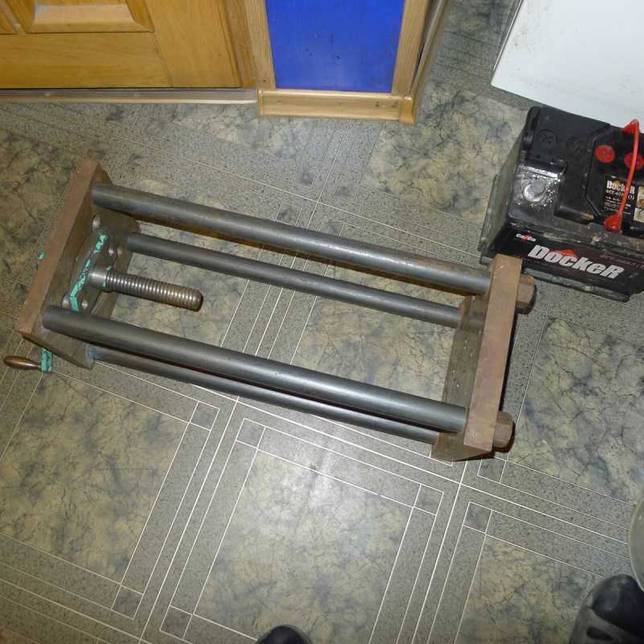

Еще одним решением является создание так называемого пресса винтового своими руками с использованием привода со штурвалом. Снизить просвет для заготовки внутри рамы можно будет посредством подкручивания винта с плитой.
Расчет размеров и изготовление механического
Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:
- Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
- Закрепить между собой два полученных железных прямоугольника металлическими трубами.
- Усилить изготовленный короб стальными пластинами и поперечными прутьями.
- Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.
Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.
Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.
