Распашные ворота в гараж – нестареющая классика

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

Железные ворота на гараж — фото:

Преимущества профнастила

Конструкция откатных ворот из металлопрофиля изготавливается на основе каркаса в виде профильной трубы или стального уголка и профнастила. Профилированной лист – это стальной холодногнутый прокат с трапециевидной гофрой, что обеспечивает высокие эксплуатационные свойства и прочность настила. Для ограждений и ворот рекомендуется прокат С-8 с высотой гофры 8 мм. Для работы можно использовать оцинкованный прокат, но лучше всего выбирать листы с одно- иди двухсторонним полимерным покрытием, что делает лист максимально защищенным от коррозии.

Такой профнастил отличается следующими преимуществами:

• надежность и прочность;
• долговечность;
• устойчивость к коррозии;
• малый вес;
• простой монтаж.

Если полотна будут иметь значительные размеры, можно выбирать профлист с большей высотой волны и толщиной стали, включая такие варианты, как «НС», то есть несуще-стеновой профнастил.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Виды гаражных ворот

Прежде, чем рассматривать типы, ознакомимся с преимуществами распашных ворот.

Пять плюсов:

• Цена за конструкцию значительно ниже, если сравнивать ее с другими типами;
• Есть возможность утепления распашных створок;
• Получится вмонтировать их даже в помещении с небольшой площадью;
• Могут открывать внутрь или наружу – как удобно владельцу;
• Можно оснастить конструкцию электроприводом.

Единственный минус носит сезонный характер. Дело в том, что зимой придется очищать территорию от снега. Иначе двери наружу просто не откроются.

Теперь может переходить к изучению других разновидностей.

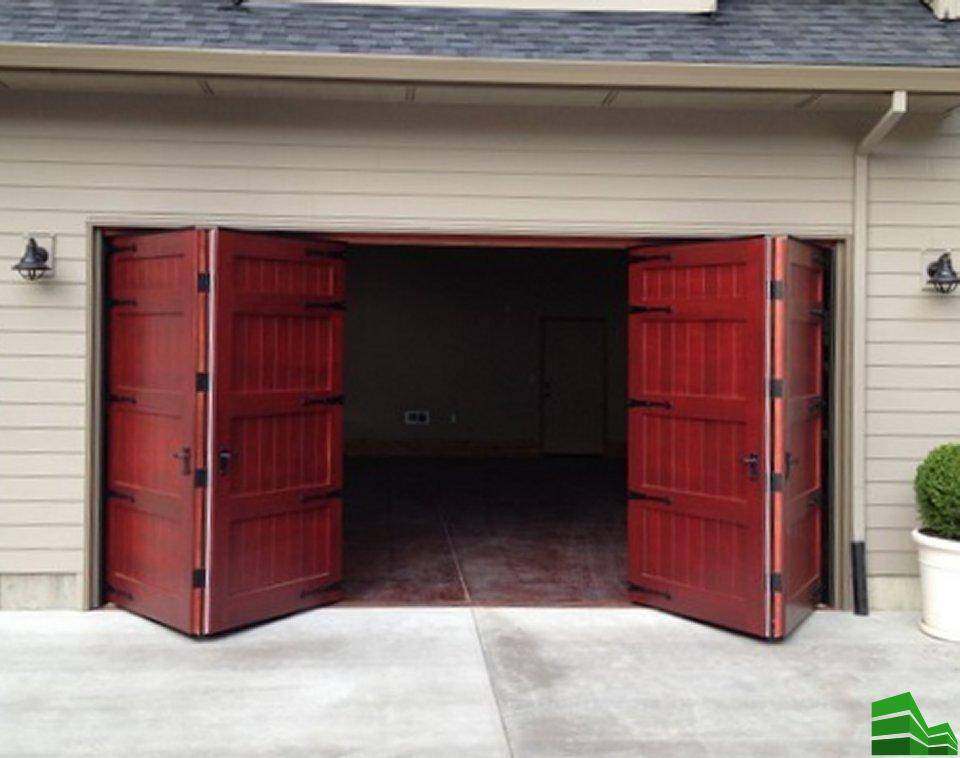

Складные

Относятся к секционному типу. Конструкция состоит из сегментов, которые можно крепить вертикально и горизонтально. Они соединяются между собой шарнирами. Боковые фрагменты фиксируются к коробу с помощью петель. Монтажники рекомендуют дополнительно скреплять нижнюю и верхнюю части по направляющей.

Сооружения чаще всего создают из древесины или алюминия.

Достоинства:

• Уникальная внешность;
• Удобно открывать и закрывать;
• Экономят свободное пространство даже при открытом состоянии;
• Можно ремонтировать или заменять фрагменты по отдельности;
• Дешевизна.

Недостатки:

• Быстро приходят в непригодность;
• Слабая надежность.

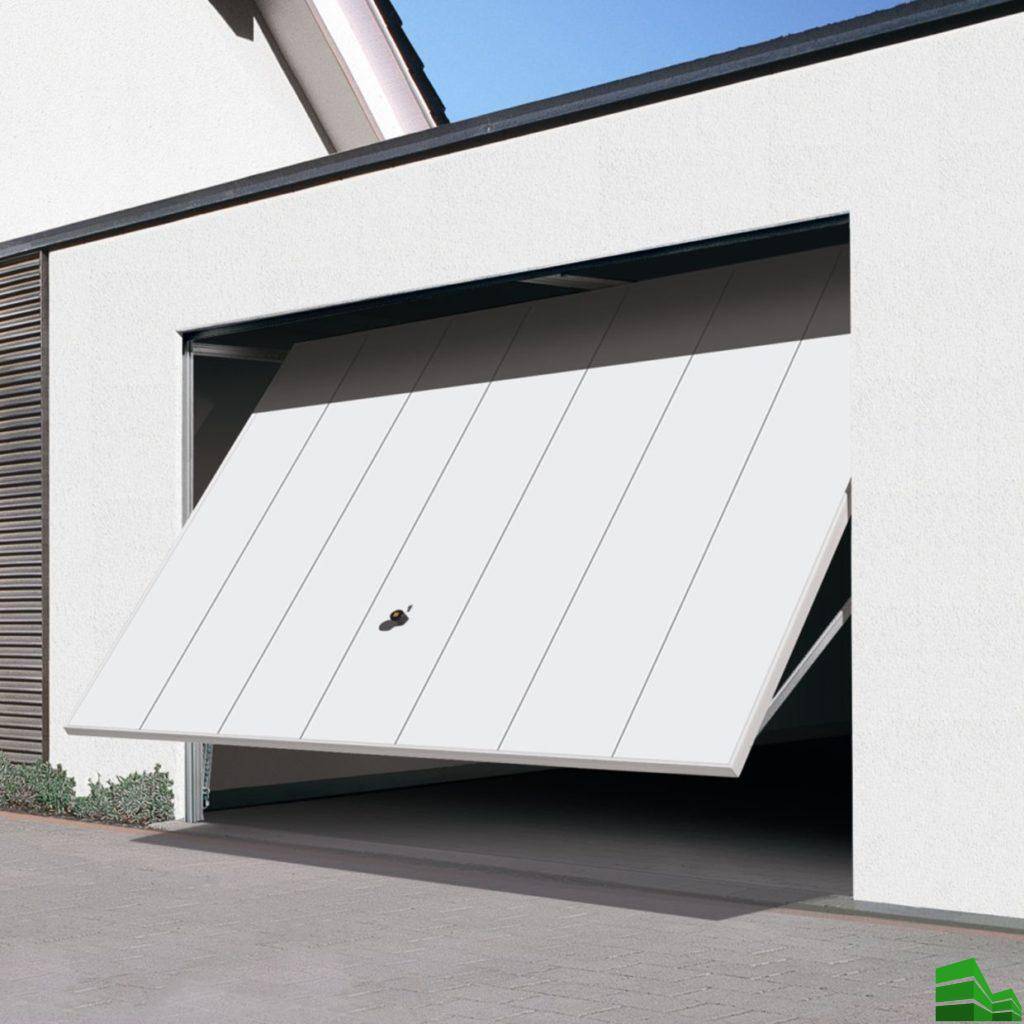

Подъемно-поворотные

Они представляют собой целостный щит. Это полотно закрывает полностью входное пространство. При открывании оно приподнимается и проворачивается на 90°. В итоге, оно оказывается в горизонтальном состоянии в верхней части.

Система отпирания состоит из рычажных элементов, редуктора и электрического двигателя.

Преимущества:

• Безопасность, надежность;
• Экономят свободное пространство даже при открытом состоянии;
• Можно утеплять их;
• Можно установить электропривод.

Недостатки:

• Потребуется максимально точный монтаж;
• Открытые ворота укорачивают высоту проема на 20-30 см;
• Не следует часто использовать ворота.

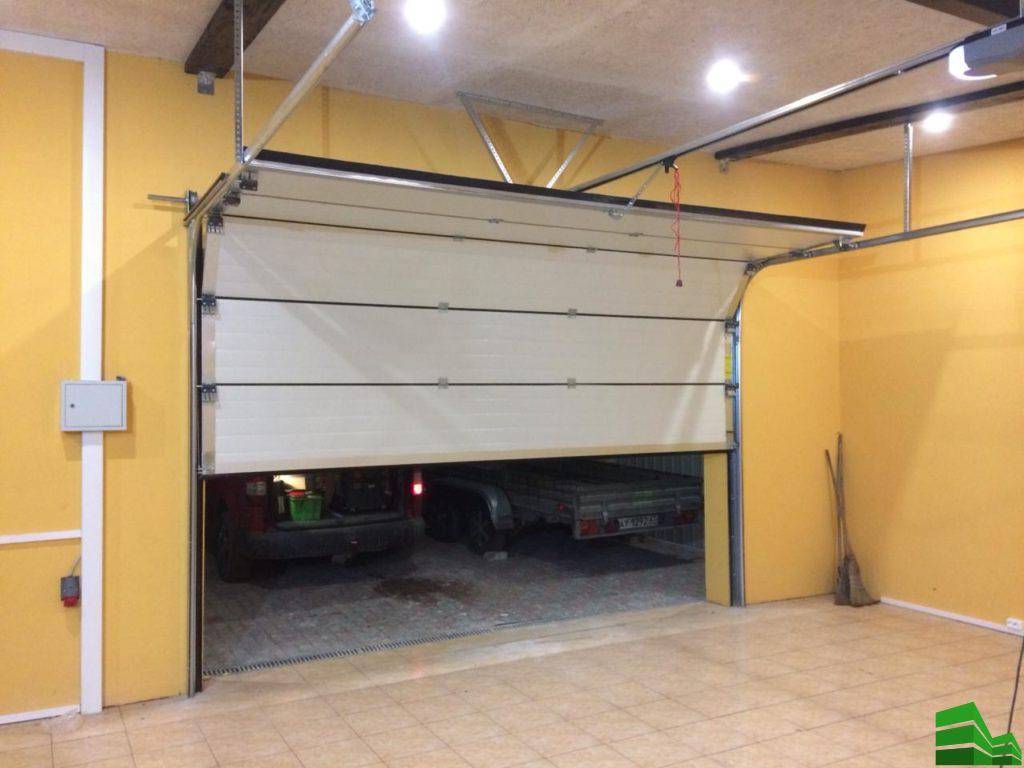

Подъемно-секционные

Несколько сегментов составляют это сооружение. Они расположены на одном горизонтальном уровне. Части скреплены петельным методом. Наверху монтажники устанавливают поднимающий механизм. Он-то и поднимает двери. Они остаются открытыми в горизонтальном расположении вдоль потолочной поверхности.

Отдельные фрагменты – это обычно сэндвич-панели.

Преимущества:

• Можно подобрать под любой размер проема;
• Экономят свободное пространство при открытом состоянии;
• Устойчивы к воздействию внешних факторов;
• Не подвергаются деформации;
• Привлекательная внешность;
• Хорошо сохраняют тепло внутри;
• Изолируют посторонние шумы;
• Продолжительный срок эксплуатации.

Недостатки:

• Дорогие;
• Регулярный уход: смазывание петельных крепежей и направляющих;
• Контроль электрики и автоматического привода;
• Слабые защитные функции.

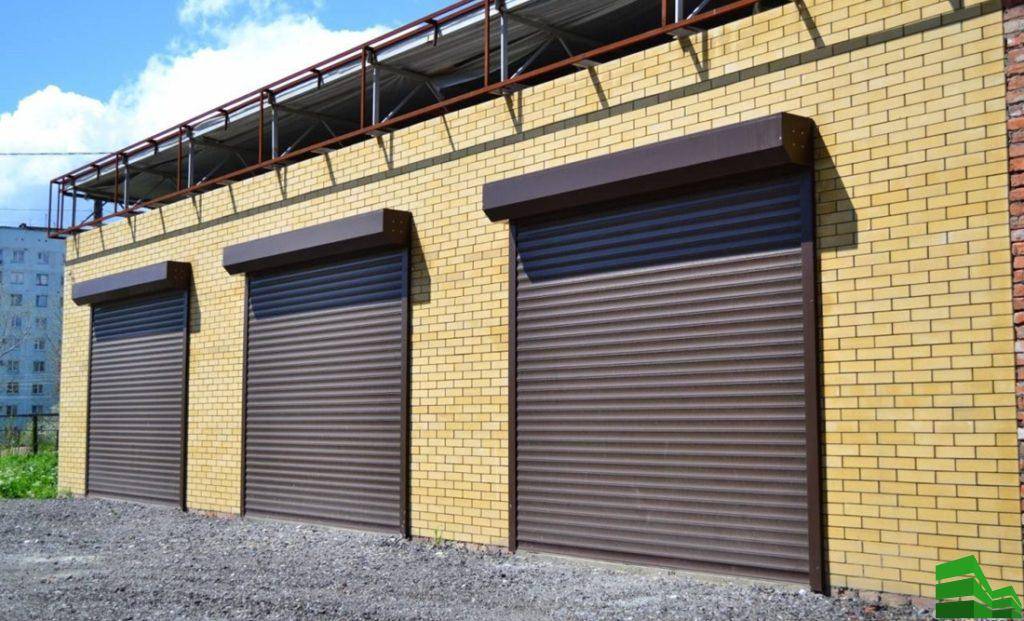

Рулонные

Рулонными они называются из-за способа открывания. Они представляют собой полотно, созданное из нескольких ламелей. При открывании полотно собирается в рулон. Помимо листа сооружение состоит из двух направляющих, которые удерживают ее в проеме. Еще здесь есть вал, на который наматываются полосы и электрический привод для открывания.

Преимущества:

• Экономят свободное пространство;
• Доступная цена;
• Простая схема установки;
• Продолжительный срок использования;
• Привлекательная внешность;
• Возможность установки электрического привода.

Недостатки:

• Ненадежные;
• Нельзя утеплять, потому что между полосами всегда образуются щели;
• Плохо функционируют при сильном морозе.

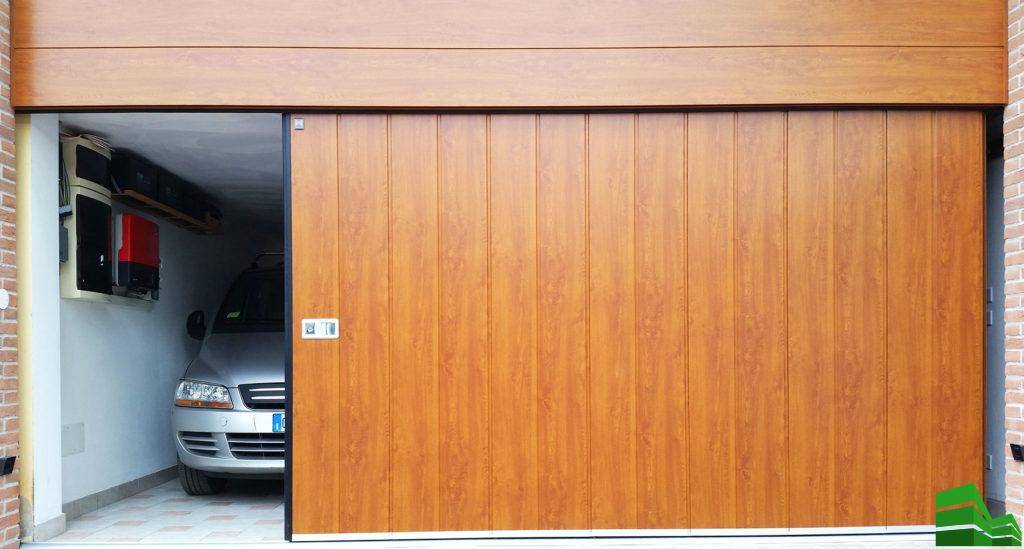

Откатные

Сооружение оснащено створкой. Она крепится на верхней направляющей. Открывание происходит путем отката конструкции в сторону.

Преимущества:

• Экономят свободное пространство;
• Можно установить электропривод;
• Не требуется очищать сугробы зимой, чтобы открыть ворота;
• Надежность.

Недостатки:

Быстро изнашиваются ролики.

Выбор подходящего профиля и труб

Выбирается для ворот гаража профтруба сечением минимум 20 мм. Подойдет и более толстый профиль для сварки. Это усилит конструкцию и придаст ей дополнительную устойчивость. При этом следует помнить, что увеличение толщины металла затрудняет работу и увеличивает общий вес. Более тонкий материал стоит недорого.

Свариваем каркас из профильной трубы

Подходящие электроды выбирают с учетом свариваемого металла. Если есть достаточный опыт работы, то лучше сваривать элементы конструкции электродами 3 мм толщиной.

Сборка и сварка несущей рамы

Когда будет очищено рабочее место и все подготовлено, начинают работу. В первую очередь обвязывают проем ворот, устанавливая в нем несущую раму. Изготавливают ее из 2 частей.

Зачистка сварных швов

Технология работы включает несколько этапов:

1. Замеряют размеры проема. При этом измерять нужно точно, поскольку любые отклонения повлияют на установку сваренной рамы.
2. Из уголка отрезают с помощью болгарки заготовки по размерам.
3. Их выкладывают ровно и выставляют по уровню. Нужно установить углы конструкции ровно под 90 градусов. В результате вы должны получить будущую раму, но пока еще не сваренную.
4. Прихватывают стыки изделия сваркой.
5. Проверяют качество сварки и ровность конструкции. Любые обнаруженные отклонения нужно устранить, используя молоток. Также тщательно проваривают стыки.
6. Для упрощения последующей сборки нельзя оставлять наплывы от сварки. Такие места нужно хорошо зачистить.

Вторую раму изготавливают так же, как и первую часть. Потом их устанавливают на свои места. В откосы проема вбивают стальные штыри длиной 15–20 см и крепят к ним раму.

Чертеж каркаса

Все выступающие части обрезают, хорошо проваривают, тщательно зашлифовывают. Части рамы соединяют вместе металлическими пластинами шириной 50–70 мм, их наваривают через 50–60 см по всей длине проема. В конце изготавливают и навешивают створки ворот гаража.

Если есть желание, то на конструкцию устанавливают автоматическое управление. Для этого нужно во время проектирования и изготовления конструкции предусмотреть место, где будет смонтирован привод.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10. Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Изготовление створчатого каркаса

Воротные створки

Чтобы створчатый каркас легко заходил в гаражную раму и плотно прилегал к ее внешней стороне, его размеры по чертежам должны уступать габаритам проемной рамы. Из материалов для такой конструкции подойдет все тот же уголок, или прямоугольный прокат. Выбор зависит от значимости удобства изготовления створчатого каркаса из того или иного изделия для монтажников и увеличения в массе конструкции.

Этапы работ:

• Отрезается 8 кусков прямоугольного профиля, помня, что гаражные ворота будут иметь 2 половины. Длина 4-х вертикальных деталей должны быть меньше размера рамы ворот на 15 мм. Уменьшение длины позволит создать небольшой зазор, который позволит створчатому каркасу легко заходить в периметр внешней рамы. Длина 4-х горизонтальных фрагментов должна быть меньше половины ширины воротной рамы на 30 мм с той же целью.
• Можно также найти ровную площадку, чтобы на нее уложить детали в том положении, в котором они в будущем станут представлять собой створчатый каркас, а можно использовать уже готовую форму воротной рамы. Во втором случае контролировать прямые углы между деталями или устранять огрехи будет значительно легче.
• Производится сварка каркаса из деталей. При желании сделать конструкцию более монолитной можно приварить еще по одному прямоугольному профилю, который будет представлять собой дополнительную связку, перебирающую на себя часть конструктивной нагрузки. Середина каркаса – это наиболее эффективное место расположения дополнительной связи.

Разновидности ворот

На фото ворот в гараж, сделанных своими руками видно, что существует несколько различимых видов.

Они отличаются не только внешне, но и типом работы.

Классические:

• Представляют собой обычные ворота из двух или одной створки.
• Иногда в одной из створок дополнительно вырезается маленькая дверь.
• Это необходимо на тот случай, если не нужно выезжать из гаража на машине, но внутрь попасть нужно.
• Такая маленькая дверь в створке позволит не открывать всю конструкцию.

Раздвижные:

• Также могут быть представлены одним полотном или двумя.
• Особенность этого способа в легкости монтажа, необходимо только установить полотна на направляющее реле.
• Этого будет достаточно, чтобы они имели возможность задвигаться и раздвигаться, однако открывать их придется вручную.
• Чтобы автоматизировать процесс, необходимо установить дополнительное оборудование, при помощи которого ворота будут открываться самостоятельно.

Ворота-жалюзи:

• Такой тип ворот очень распространен на западе. Он компактный и надежный, его легко монтировать, также обладает большим количеством вариантом на рынке.
• Для установки этого типа понадобится пенал, который устанавливается в верхней части арки гаража.
• Внутри этого пенала размещается блоковое полотно из пластика, усиленное металлическими вставками.
• Открытие и закрытие может происходить как вручную, так и в автоматическом режиме, в зависимости от модели.

Конструкции ворот

Пошаговая инструкция монтажа

Изготавливаем каркас для створок

Размер каркаса самодельных ворот должен быть немного меньше рамы, чтобы он свободно проходил внутрь проема при закрывании. Порядок изготовления:

• отрезается четыре куска выбранного профиля, его длина выбирается на сто-сто пятьдесят миллиметров короче, чем высота рамы; затем – еще столько же, на триста-триста пятьдесят миллиметров меньше ширины;
• сборка и сварка выполняются аналогично подобным работам с рамой.

Конструкция выйдет более жесткой, если добавить дополнительные горизонтальные распорки по центру каркаса. Сварные швы необходимо тщательно обработать болгаркой, чтобы обеспечить идеально ровную плоскость поверхности для плотного прилегания обшивки.

Особенности конструкции ворот распашного типа

Общие требования к гаражным воротам

После реконструкции гаражные ворота должны отвечать таким требованиям:

• Коробка должна быть надежно закреплена в проеме. Как правило, строители сдают объект с воротами, которые приварены к нескольким металлическим закладным. Это крепление необходимо дополнить несколькими анкерами.
• Петли должны выдерживать высокую нагрузку, так как после утепления и установки дополнительной дверцы вес створок увеличится.
• Поскольку петли обычно навариваются внакладку с наружной стороны конструкции, необходимо приварить к торцам штыри с фиксацией при закрывании в отверстиях в коробке. Эта мера предотвратит возможность вскрытия дверей путем срезания петель.

Штыри в металлической двери

• Гаражные ворота необходимо гидроизолировать пленкой и утеплить, установить нащельники.
• На улице необходимо смонтировать фиксаторы для удерживания створок ворот в открытом положении. При внезапных порывах ветра ворота могут захлопнуться и повредить выезжающую из гаража машину.

Конструкция самодельного фиксатора

• Калитку в гаражных воротах делают такой высоты, чтобы хозяину не пришлось нагибаться при входе и случайно не травмироваться.
• Выбирать место положения дверцы необходимо так, чтобы можно было войти в гараж даже тогда, когда автомобиль стоит плотно к входу. Таким образом, традиционное расположение проема для калитки ближе к центру проема ворот не оправдано. Калиточный проем лучше делать ближе к петлевой стороне одной из створок. При таком расположении всегда будет удобно найти выключатель света на стене у входа, и проход не будет затруднен близко стоящей машиной.

Дверца расположена ближе к петлевой стороне

Распашные ворота из профнастила с НУЛЯ!!!

(фотографии, инструкция, видео мастер-класс)

Несомненно, самым распространённым типом ворот являются распашные ворота. Так как же сделать распашные ворота из профнастила своими руками? Если вас интересует ответ на этот вопрос, то вы попали по адресу.

Рассмотрим процесс создания распашных ворот своими руками из профнастила и профильной трубы на конкретном примере.

В данном случае, автор видео мастер-класса начинает создание ограждения вместе с воротами полностью с нуля, но мы с вами, пока что, будем считать, что забор у нас создан, и столбы уже стоят, готовые к установке ворот. Про создание же самого забора я расскажу вам в данной статье позже, наберитесь терпения.

Самый популярный вопрос: «А с чего начать?». Конечно же, с выбора материала. В нашем случае, подходящий материал уже известен: стандартный профнастил и профильная труба с площадью поперечного сечения 20х40 миллиметров.

После того, как материал определён, необходимо снять мерки (длину и ширину) с проёма для ворот. Затем, для наглядности, я советую изобразить простенькую схему будущих ворот с намеченными на ней размерами.

По данной схеме будет гораздо проще создавать ворота своими руками.

Профнастил и профильная труба нарезается по нужным размерам. После чего, из профтрубы создаётся металлический каркас ворот, который с лицевой стороны обшивается заготовленным профнастилом.

Этапы создания таких ворот вы можете увидеть на следующих пошаговых фотографиях:

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=itZiYOuXhdsОригинальное название: Забор, ворота и калитка из профнастила своими рукамиАвтор видео: AlekseyStopchik

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

Таблица: плюсы и минусы вариантов обшивки

При выборе материала для отделки створок рассматривают разные варианты: стандартные – листовой металл, эффективные и современные – профнастил, экологичные – дерево. У каждого есть особенности. Чтобы определиться, нужно учесть все плюсы и минусы:

	Тип обшивки
Листовой металл	Профнастил	Дерево
Преимущества	·         прочный; ·         долговечный.	·         привлекательный; ·         легкий в сборке; ·         прочный (металлический профиль усилен ребрами жесткости).	·         экологичный; ·         легкий в монтаже; ·         привлекательный; ·         универсальный – удачно вписывается в дизайн любого стиля.
Недостатки	·         простой внешний вид; ·         сложность изготовления – нужно уметь пользоваться сварочным аппаратом.	·         риск развития коррозии, если покрытие повредится; ·         необходимость использоваться специального крепежа для профнастила, чтобы не повредить защитный слой.	·         впитывает влагу, имеет свойство разбухать во время и после осадков; ·         служит не так долго по сравнению с металлом.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Практически у каждого владельца частного дома или дачного участка имеется гараж. Без него трудно обойтись, если есть автомобиль. Особенно это касается зимнего периода времени. Будет ли помещение отапливаемым или нет – зависит исключительно от финансовых возможностей хозяина.

Но, герметичные, удобные ворота – основа комфортабельности при эксплуатации. Богатый ассортимент позволяет выбрать любые материалы для их изготовления. Гаражные ворота делают в заводских условиях, но при этом автовладельцы могут заняться их созданием самостоятельно. Опять же как поступать в этой ситуации – решать только хозяину. Он опирается на предпочтения и возможности.

Сегодня узнаем, что существует несколько разновидностей гаражных ворот. Они делятся по способу открывания. Всего их насчитывается пять типов.

Рассмотрим инструкцию для самодельного изготовления распашных ворот. Мы постараемся максимально детально, поэтапно рассказать процесс. Возможно, это станет для вас руководством к действию.

И, наконец, в заключительной части нашей обзорной статьи подробно изучим процесс установки.

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

Распашные

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.
2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;
• длительный срок службы;
• стандартные размеры проема.

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

• Производятся из легких материалов.
• Компактны в сложенном виде.
• При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

• дерево;
• легкий металл (алюминий);
• сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

• Ее удобно открывать, закрывать.
• Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
• Обойдутся недорого.

Недостатки:

• Быстрый износ комплектующих.
• Низкая устойчивость к взлому.
