Можно ли собрать такое самостоятельно
Теоретически, собрать можно вообще все, что угодно. Но обогреватели – вещь особая. Они очень опасны, даже сделанные на фабрике. Что уж говорить, о самоделках.
Дизельная тепловая пушка, может быть собрана своими руками, но только на свой страх и риск, для ее изготовления обязательно наличие серьезных навыков в сборке подобных вещей. Если таких умений нет, то браться за самостоятельное изготовление дизельного отопителя категорически не рекомендуется!
В случаях, когда необходимые знания и практические навыки имеются, можно определиться с конструкцией и приступать к выбору типа собираемого агрегата.
Предпочтительнее собирать пушки с непрямым нагревом, так как они позволят отводить все газы и прочие вредные вещества, возникающие при горении солярки, наружу.
Но, собрать такое устройство немного сложнее, поэтому, своими руками, как правило, собирают варианты с прямым нагревом.

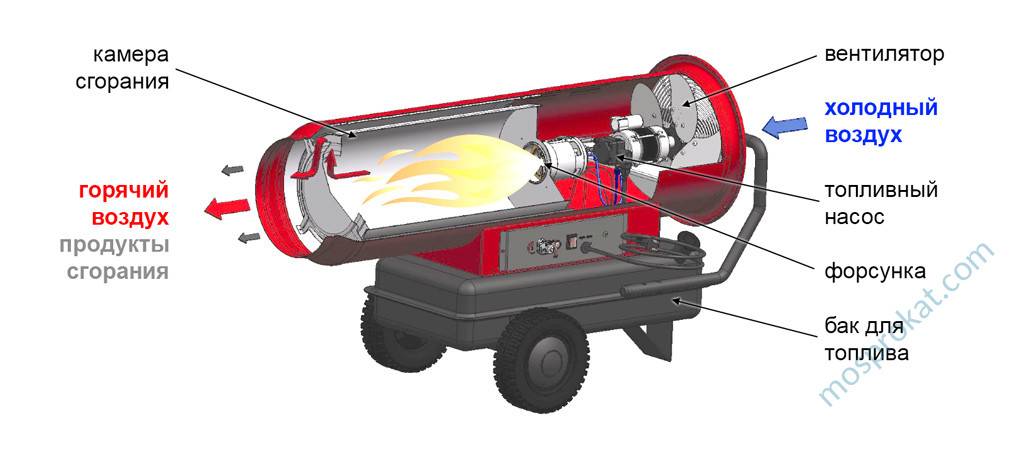

Принцип работы дизельной тепловой пушки очень прост, и все можно понять, взглянув на картинку:
Воздух, нагнетаемый электровентилятором, попадает в горелку, проходит через горящее пламя, и выдувается с другой стороны конструкции.
Для сборки понадобится:
- Бак для топлива
- Труба, из которой будет выполнен внешний корпус
- Труба для камеры сгорания
- Форсунка для топлива
- Насос
Компоновка, предлагаемая здесь, не единственно возможная, при желании, ее можно изменять так, как будет удобно, но необходимо соблюдать некоторые правила:
- Корпус бака обязательно должен быть из негорючего материала
- Деталь, выполняющая роль экрана, должна быть из тугоплавкого материала, как и камера сгорания
- Корпус отопителя, должен быть из толстого металла, который не расплавится от нагрева
В трубу, которая послужит корпусом агрегата, вставляется вентилятор. Внешний кожух, необходимо устанавливать так, чтобы между ним и баком для топлива, оставался зазор, не меньше, чем два – три сантиметра. Ни в коем случае, бак и корпус пушки не должны соприкасаться. Можно даже предусмотреть дополнительную теплоизоляцию бака.
Камера сгорания, представляющая собой трубу вдвое меньшего, чем внешняя диаметра, крепится точно посередине, внутри корпуса. Для вариантов устройств с отводом продуктов горения, в камере сгорания можно предусмотреть вертикальный канал, через который будут уходить отработанные газы.
Присоединяется форсунка к камере сгорания топлива. Соединять их следует металлической трубкой. Все соединения должны быть выполнены очень тщательно, и обязательно проверены перед запуском агрегата – протечек быть не должно. Форсунка соединяется с насосом и через него – с баком для топлива. Между форсункой и насосом, необходимо предусмотреть фильтр для топлива.
Перед камерой сгорания, на некотором расстоянии, устанавливается отражающий экран. Он будет очень сильно нагреваться, поэтому в процессе работы обогревателя, его касаться нельзя. Для того, чтобы избежать случайного касания, его утапливают внутрь корпуса.
При сборке необходимо учесть еще один момент – все торцы агрегата должны быть закрыты металлической сеткой для безопасности. На выходе, температура воздушной массы может подниматься до 250 градусов, так что стоять перед работающим обогревателем тоже не рекомендуется. Все узлы и агрегаты устройства, необходимо тщательно проверить перед заливкой топлива в бак.
Прежде, чем начинать сооружение тепловой пушки любого рода своими руками, крепко подумайте – а нужно ли так рисковать? Ведь любое устройство подобного плана всегда несет в себе некоторую опасность, даже будучи сделанным на заводе, в промышленных условиях.
Лучшие электрические тепловые пушки мощностью 3 кВт
Wester TB-3000
Данная тепловая пушка предназначена для сушки помещений площадью до 30 м2. Со своей задачей справляется на ура. Максимальный воздухообмен на мощности в 3 кВт составляет 300 м3/ч. Устройство оснащено термостатом, который отключает и включает прибор по выставленным заранее параметрам. Благодаря этому над пушкой не нужно стоять и контролировать включение/отключение. По достижении критической температуры устройство автоматически отключится во избежание поломки двигателя.
Прибор оснащен двумя регуляторами: мощности и температуры. С помощью первого выставляется мощность работы вентилятора, а с помощью второго температура нагревательного элемента. Благодаря таким функциям можно максимально точно настроить работу прибора под определенные температурные условия помещения. При желании можно включить вентилятор на просушку без нагрева ТЭНа.
Quattro Elementi QE-3000C
В этой тепловой пушке в роли нагревательного элемента выступает ТЭН. Он довольно быстро нагревает холодное помещение до нужной температуры. Вентилятор здесь немного слабее, чем у предыдущей модели, и максимальный воздухообмен для него составляет порядка 260 м3/ч. Однако скорость прогрева помещения у него также отличная. Пользователи отмечают, что аппарат работает тихо и практически не ощущается вибрация.
Как и во всех устройствах этой ценовой категории, здесь установлен термостат для регулировки включения/отключения прибора без участия оператора. Дополнительно можно регулировать мощность прибора и температуру нагревательного элемента. Единственным недостатком является невозможность установки пушки вертикально вверх (не дает ограничитель), что могло бы пригодиться при монтаже натяжного потолка. В остальном же устройство выполняет поставленные задачи.
Timberk TIH Q2 3M
Тепловая пушка оснащена двигателем мощностью 3 кВт. Он способствует максимальному разгону вентилятора и соответствующему воздухообмену в 310 м3/ч. Нагревательным элементом здесь является трубчатый тэн. Регулировка температуры осуществляется поворотным выключателем. Благодаря этому можно ступенчато настроить температуру обогрева для конкретного помещения. Поддержание нужной температуры осуществляется чувствительным термостатом.
Пушка может работать как в режиме обогрева, так и в режиме вентиляции без нагрева ТЭНа. Последняя функция удобна, когда нужно сушить относительно теплые помещения. На выключателе расположен светодиодный индикатор, который сигнализирует о включенном или выключенном положении устройства. Агрегат довольно увесистый (6 кг) в отличие от других 3-киловаттных «товарищей».
Ресанта ТЕПК-3000К
Эта тепловая пушка оснащена керамическим нагревательным элементом, у которого повышен КПД в сравнении со спиральными и тэновыми моделями. В целом керамическая пластина уменьшает количество потребляемой энергии при той же тепловой мощности. Кстати, мощность, как и температуру, можно регулировать, подстраивая под условия работы.
Пушка имеет встроенную защиту от перегрева, хотя сам перегрев случается довольно редко. Несмотря на небольшие габариты, прибор очень хорошо и быстро нагнетает температуру даже в самое холодное помещение. Максимальный воздухообмен устройства составляет 300 м3/ч. В целом это хорошая отечественная воздуходуйка за небольшие деньги.
Ballu BHP-P2-3 Limited Edition
Это, на наш взгляд, лучшая электрическая тепловая пушка мощностью 3 кВт. В отличие от других такой же мощности, она может качественно прогреть не 30, а 35 м2. Максимальный воздухообмен для вентилятора составляет 400 м3/ч, что позволяет разогнать горячий воздух по помещению гораздо быстрее остальных «собратьев». Эта лимитированная серия пушек оснащена композитным блоком управления, армированным стекловолокном для большей надежности. Хотя если сказать честно, то купить «лимитированную» пушку не составит особого труда, так как на рынок их выпущено огромное количество.
Здесь установлен высокоточный капиллярный термостат, контролирующий включение/отключение прибора. Пушка может устанавливаться на пол, а может крепиться на стену. Наклонная конструкция позволяет регулировать угол поворота для обдувая нужных участком помещения. Производитель дает гарантию на прибор 3 года.
Какой еще инструмент должен быть в гараже:
- Экономим на покупке инструментов: лучшие наборы для автомобилистов и строителей
- Качаем воздух литрами: лучшие масляные компрессоры 2020
Преимущества и недостатки дизельного обогрева
Дизельные тепловые пушки для гаража бывают:
- Стационарными.
- Переносными.
Дизельная тепловая пушка
Тепловые пушки дизельные для гаража отличаются от тепловентилятора производительностью и мощностью. Вторые применяются для обогрева небольших помещений, а первые для гаражей, ангаров и цехов.
На дизельном топливе обогреватель может использовать два типа энергии:
- Электричество. В этом случае электроэнергия применяется для включения в работу вентилятора, и систем автоматики для обогревателя. Для их работы не нужно никаких дополнительных устройств, кроме розетки на 220В.
- Энергию сгорания дизтоплива. Обогреватель с использованием дизельного топлива, отличается от газового и электрического такими качествами:
- большим КПД, который приближается к 100%;
- экономией энергоресурсов, что обусловлено сравнительно невысокими затратами при эксплуатации дизельного агрегата;
- простотой и надежной эксплуатации. Обогреватель имеет бак, содержимого которого хватает достаточно долго, что не требует устройства дополнительной электропроводки, использования пожароопасных баллонов, наполненных газом.
Минусом таких обогревателей является высокая цена, по сравнению с другими конструкциями.
Почему все-таки газовая пушка
Основным критерием при выборе мобильного отопительного оборудования становится сфера его использования. Стоит сразу отметить, что газовая пушка работает по принципу плиты. Воздух нагревается при сжигании природного газа. Соответственно при ее работе количество кислорода в закрытых помещениях быстро падает. Она однозначно не подходит для офисов и жилых помещений. Требует хорошей вентиляции. В остальном же имеет ряд преимуществ.
- Экономичность. По сравнению с электрической энергией газ намного дешевле.
- Универсальность. Электрические пушки мощностью до 5 кВт имеют высокую эффективность при работе в комнатах площадью 30-50 м. Идеально для небольшого офиса, склада гаража. Более мощные устройства потребуют напряжения сети в 380 В, что не везде доступно. Оборудование, работающее на газу, также требует доступа к сети. Но для работы вентилятора достаточно привычных для домашних условий 220 В. Для большинства популярных моделей подходит магистральный и сжиженный газ в баллонах. Как природный, так и бутан.
- Функциональность. С их помощью так же просушивают помещения после выполнения строительных работ, отогревания автомобилей в сильные морозы, работы с полимерными материалами.
- Быстрое нагревание. Устройства не требуют предварительного разогрева.
- Высокий КПД при работе, поскольку топливо сгорает полностью, отдавая тепло.
У некоторых покупателей вызывают вопросы о безопасности использования пушек, работающих на газу. Современные модели оснащены защитными датчиками и прекращают подачу топлива при перегреве или угасании пламени. При соблюдении правил безопасного использования, они надолго станут хорошими помощниками на производстве, в гараже или на даче.
Как рассчитать тепловую мощность устройства?
Какую тепловую пушку купить, чтоб качественно отапливала всю площадь помещения, но при этом не был перерасход энергии? Есть несколько формул для таких расчетов. Вот стандартная и наиболее популярная (для высоты потолков не более 3 м): Q = 100 * S * А, где 100 – это требуемая мощность в Вт на 1 м2; S – площадь помещения; А – коэффициент внешних стен. Коэффициент А может меняться в зависимости от количества внешних стен. Так для одной внешней стены он будет равен 0,8, для двух стен равен 1,2, а для трех стен 1,4. Предположим нам необходимо рассчитать тепловую мощность пушки для гаража площадью 50 м2, у которого три внешних стены, а четвертой он примыкает к дому. Тогда нам потребуется устройство следующей мощности: Q = 100 * 50 * 1,4 = 7,0 кВт Однако бывает, что у гаража или бокса потолки выше 3 м, поэтому необходимо рассчитывать тепловую мощность по кубатуре. Здесь действует следующая формула: Q = 41 * V, где 41 – это требуемая мощность в Вт на 1 м3; V – объем помещения. Предположим у нас все тот же гараж, с длиной 10 м и шириной 5 м, но с потолком 3,5 м. Тогда понадобится пушка со следующей мощностью: Q = 41 * 10 * 5 * 3,5 = 7,175 кВт Кстати большинство производителей в характеристиках к устройству пишут сразу максимально возможную отапливаемую площадь и объем, чтобы было проще подобрать.
Тепловая пушка своими руками: краткий разбор 3-х самых популярных конструкций
Необходимость быстро нагреть большое или малое помещение возникает не так уж редко. Иногда нужно протопить гараж, высушить цементную стену, прогреть погреб, сарай, садовый домик, дачу и т.п. В этом случае оптимальным выходом может стать тепловая пушка своими руками. Изготовить такой прибор не так уж сложно, при этом можно выбрать подходящий вид топлива: электричество, дизельное топливо, сжиженный газ в баллонах и т.п.
Сложно назвать более удобное и простое устройство для обогрева помещений, чем тепловая пушка. Она представляет собой мощный нагревательный элемент и вентилятор, заключенные в один корпус. Такое устройство нагревает воздух и быстро распространяет его по помещению. Для прогрева небольшой комнаты понадобятся считанные минуты, да и отопление крупного помещения займет не слишком много времени.
Корпус тепловой пушки необходимо с двух сторон закрыть решетками, которые будут свободно пропускать воздух. Это обязательный элемент всех промышленных моделей
Конструкция тепловой пушки очень простая, поэтому правильно изготовленное устройство практически никогда не ломается. Для работы прибора можно использовать различное топливо:
- электричество;
- сжиженный газ;
- дизельное топливо;
- керосин;
- бензин и т.п.
Эффективность работы тепловой пушки зависит от мощности прибора. Для бытового использования вполне подойдет устройство мощностью 2-10 кВт. Для больших помещений понадобится тепловая пушка мощностью 200-300 кВт.
С каким источником питания пушку лучше взять?
Современные установки работают от электричества, на газообразном или жидком топливе. При выборе тепловой пушки учитывают следующие условия:
- площадь отапливаемого помещения;
- категория – жилое или нежилое;
- наличие вентиляции – стационарная приточно-вытяжная или есть возможность организовать проветривание;
- необходимость переноса тепловой пушки с места на место;
- наличие и максимальная мощность, на которую рассчитана электрическая проводка здания.
Оборудование для гаража выбирают, исходя из источника питания.
Электрические тепловые пушки
В данных установках воздух захватывается вентилятором, который прогоняет его через нагревательные элементы (ТЭНы закрытого типа или тугоплавкие спирали). Затем нагретый до выставленной температуры поток выдувается через сопло в нужном направлении.
Каковы преимущества электрических нагревательных приборов:
- отсутствуют выхлопные газы, поэтому можно без ограничений использовать в закрытых помещениях и жилых зданиях;
- простота включения и эксплуатации;
- возможность быстро перенести установку на новое место;
- способность длительное время работать в максимальном режиме в гараже или на складе.
Для подключения нагревающих воздух приборов мощностью свыше 5 кВт рекомендуется использовать не общую сеть здания, а отдельный кабель с автоматическим выключателем нагрузки.

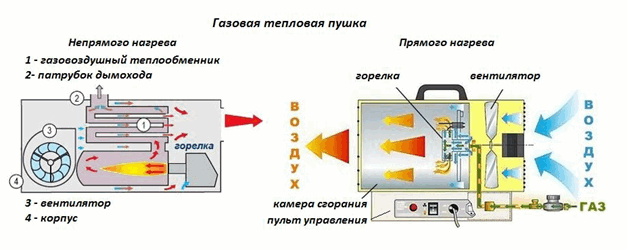

Газовые тепловые пушки
Работающие на газообразном топливе установки выпускаются большей мощности, чем электрические. Это учитывают, когда предстоит прогреть или осушить длинный гаражный бокс или строящееся помещение большой площади.
Но важной особенностью работы с газовым оборудованием является необходимость обеспечения безопасной эксплуатации, которая начинается с грамотного подключения к баллону или магистральной сети. Для этого применяются армированные шланги и редукторы, а установки оборудуются устройствами контроля пламени
До начала использования таких моделей также необходимо проверить работу системы вентиляции, чтобы без ограничений отводить продукты сгорания газа.
Дизельные тепловые пушки
Данные устройства удобно использовать на строительных площадках и в гаражах большой площади, когда нет возможности обеспечить подачу нужной мощности по электрической сети. Из-за того, что при сгорании дизеля в окружающее пространство постоянно выбрасывается выхлопной газ, следует предусмотреть возможность вентиляции, если рядом с установкой будут находиться люди.

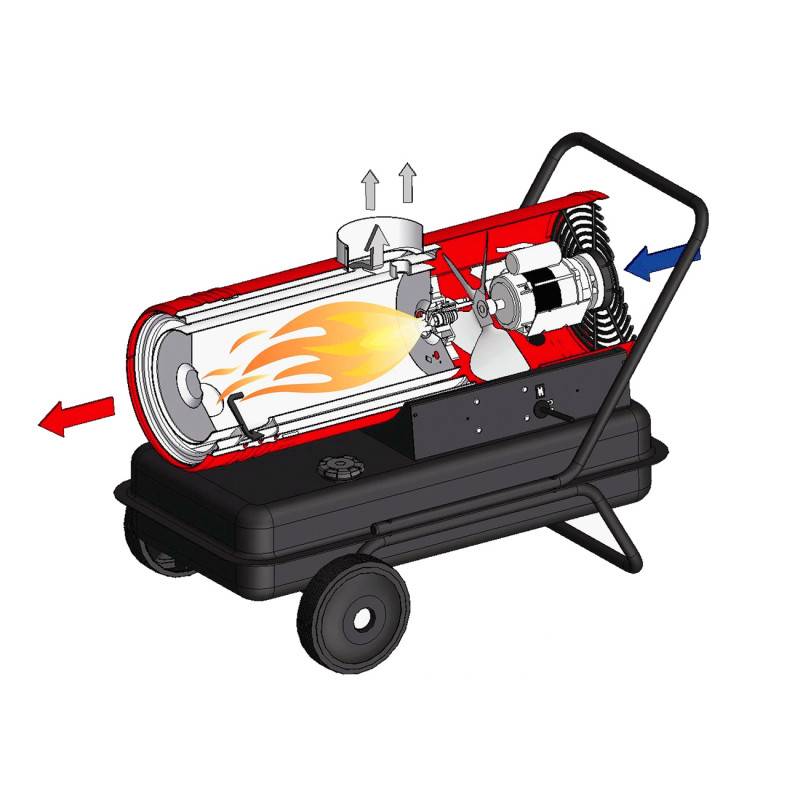

Альтернативный вариант при работах в закрытых помещениях – выбрать дизельный агрегат с выхлопной трубой, подключаемой к гибкому рукаву для отвода продуктов сгорания на открытое пространство.
Что такое тепловая пушка
Спрос на такой современный агрегат в разы увеличивается в отопительный сезон при условии отсутствия центрального отопления или его некачественной подаче. Газовые пушки для обогрева выделяют теплый воздух, который формируется путем сжигания газа. Внешне это металлический корпус обтекаемой формы с отверстием для выхода горячего потока, а внутри конструкция несколько осложнена и представлена следующими элементами:
- горелка;
- вентилятор;
- теплообменник;
- устройство розжига;
- устройство контроля;
- термостат;
- дополнительные устройства в зависимости от особенностей конструкции.
№10. Популярные производители
Может показаться, что тепловая пушка – это крайне простой механизм, который невозможно сделать некачественно. Гоните прочь подобные мысли. И электрические, и газовые, и жидкотопливные модели – это сложное оборудование, от качества производства которого зависит ваша безопасность, не говоря уже об эффективности нагрева.
Среди самых крупных производителей тепловых пушек отметим:
Ballu – известный на весь мир производитель, выпускает электрические, дизельные и газовые пушки различной мощности и предназначения (бытовые и производственные). Это продуманные до мелочей устройства, в безопасности и эффективности которых можно не сомневаться; FUBAG – немецкое оборудование, работящее на дизеле и газе
Производитель уделяет внимание мелочам, поэтому на выходе получается качественные по всем параметрам изделия; Master – пушки высочайшего качества. Есть изделия, которые могут работать на электричестве, дизеле, газе, отработанном масле, а также инфракрасные приборы. Timberk специализируется на электрических тепловых пушках, которые получаются более экономными, чем у многих других производителей; Elitech – газовые, электрические и дизельные пушки разной мощности, от мобильных бытовых моделей до огромных производственных; Ресанта – отечественные газовые, дизельные и электрические пушки, которые зарекомендовали себя высоким качеством и приемлемыми ценами
Timberk специализируется на электрических тепловых пушках, которые получаются более экономными, чем у многих других производителей; Elitech – газовые, электрические и дизельные пушки разной мощности, от мобильных бытовых моделей до огромных производственных; Ресанта – отечественные газовые, дизельные и электрические пушки, которые зарекомендовали себя высоким качеством и приемлемыми ценами.
Среди прочих производителей также можно отметить Inforce, Hyundai, Gigant, Sturm и NeoClima.
Напоследок отметим, что покупать пушку стоит в том случае, если предполагается ее постоянная эксплуатация. Если же оборудование необходимо лишь временно для выполнения строительных работ или на момент ремонта вышедшего из строя основного оборудования, то логичнее воспользоваться услугами аренды.
Статья написана для сайта remstroiblog.ru.
Как выбрать дизельную тепловую пушку
Выбор дизельного обогревателя основывается на условиях его эксплуатации. Иными словами, это может быть большой строительный объект либо продовольственный склад, гараж или жилое помещение, где требуется обеспечить не только качественное отопление, но и чистоту окружающего воздуха. По этой причине при выборе учитываются приведенные ниже критерии.
Способ нагрева
- Варианты с прямым нагревом. Для них характерен высокий КПД, почти достигающий отметки 100%. Мощность составляет 10-220 кВт, а температура воздуха на выходе – до 400 градусов. Отличительная черта – отсутствие дымохода, а как следствие, продукты горения распространяются в окружающее пространство. Используются только для обогрева нежилых объектов, требуют наличия качественной вентиляционной системы.

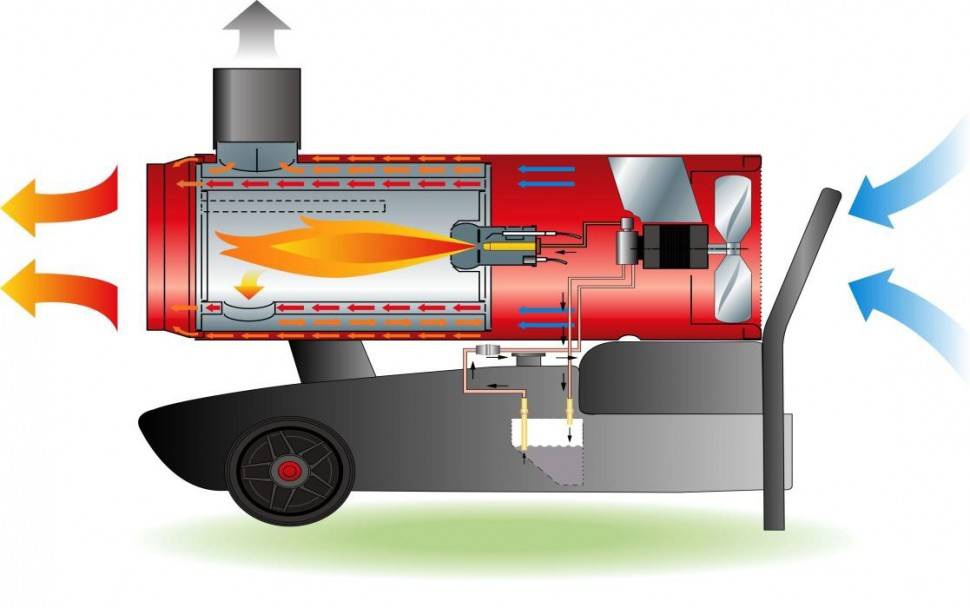

- Устройства с непрямым (косвенным) нагревом. КПД таких моделей составляет порядка 60%, а максимальная мощность достигает 85 кВт. Причина тому – закрытая камера сгорания. В дополнение конструкция оснащена дымоходом, что позволяет выводить продукты сгорания топлива за пределы отапливаемого помещения. Существуют многомодульные модели, способные выдавать до 220 кВт тепловой мощности.
Мощность обогрева
Чем мощнее устройство, тем большую площадь оно способно прогреть до заданной температуры. То есть все зависит от помещения, а также от разности между температурой воздуха в данный момент и ее планируемым показателем. Немаловажную роль играют теплопотери. Например, для прогрева помещения площадью 300 кв.м в новом здании потребуется устройство мощностью 10 кВт, а для старого помещения той же площади – не менее 20 кВт. Для стеклянной теплицы на 300 кв.м. с однослойной фольгой придется купить оборудование мощностью не менее 80 кВт. Все эти данные справедливы, если разница температур составляет не более 30 градусов, а расчеты ведутся по специально созданной для этих целей формуле.
Качество теплоизоляции
Корпус устройства должен иметь качественную теплоизоляцию, предотвращающую его чрезмерное нагревание, исключающую деформацию и поломку. А еще это важный пункт в пожарной безопасности. По этой причине корпус не должен нагреваться выше 40 градусов.
Мобильность
С повышением веса тепловой пушки возрастает неудобство ее перемещения по объекту. Потому легкие модели должны оборудоваться ручкой для переноса, а более тяжелые – колесной базой для транспортировки
Внимание обращается на прочность каркаса и качество поддона
Регулировка температуры обогрева
Наличие этой функции позволит самостоятельно запрограммировать устройство на прогрев помещения до заданной температуры, а точнее – его реостата. Для этих целей на блоке управления устанавливается соответствующая кнопка или ручка.
Поддержка работы от аккумулятора
Разогретый воздух выдувается вентилятором, который работает от электричества. В большинстве случаев речь идет о бытовой сети на 220 В, но некоторые модели поддерживают питание от аккумуляторной батареи. Последний вариант автономен, так как позволяет эксплуатировать устройство в полевых условиях. Низкое потребление энергии, которое редко достигает отметки 500 Вт/ч, обеспечивает непрерывную работу на протяжении нескольких часов.
Этот нюанс уточняется у производителя, продавца либо указывается в паспорте к дизельной пушке. Использование неподходящего топлива приведет к скорой поломке агрегата. Большинство моделей требуют автомобильное «зимнее» дизельное топливо, соответствующее ГОСТ 305-82, либо же авиационный (осветленный) керосин.
Дополнительные системы
Производители оснащают тепловые пушки различными защитными и контрольными системами, при покупке обязательно следует убедиться в наличии следующих:
- автоматический контроль уровня нагрева;
- автоматическое отключение при недостаточном количестве топлива;
- защита от перегрева.
На рынке встречаются производители, предлагающие установку этих опций за отдельную плату, либо продающие их как индивидуальные устройства, что следует учитывать при выборе дизельной пушки.
Это интересно: Как сделать металлоискатель своими руками: изучаем все нюансы
Преимущество газовых пушек
При помощи таких агрегатов можно в более короткое время нагреть площадь гаража, чем дизельной пушкой. Газ дешевле, поэтому экономично выгоднее использовать его. К тому же расход пропана или бутана меньше дизельного топлива.
Газ выгорает полностью и для таких пушек не требуется устанавливать специальные вытяжные системы. Используется обычное проветривание.
Эти агрегаты снабжены автоматикой, которая контролирует перегрев аппарата, а датчик определяет концентрацию углекислого газа.
Тепловые пушки, работающие на газе в баллоне, используют минимальное количество электроэнергии при 100% КПД. Они имеют привлекательную стоимость и просты в эксплуатации.
Газовая пушка в гараж: особенности выбора
Хозяйственная тепловая пушка в гараж – это подарок для многих автолюбителей, ведь, зачастую, возможности организовать отопление в постройках такого типа нет. А работать в гараже в зимнее время бывает крайне некомфортно. Особой популярностью у владельцев гаражей пользуются газовые пушки: они доступные, работают тихо и не выделяют канцерогенных веществ.
При выборе газовой пушки в гараж, следует определить оптимальную мощность устройства из расчета 1 кВт тепловой мощности на 10 кв метров площади помещения с потолками не выше 3 м.
Для гаража специалисты рекомендуют подбирать газовую пушку
Так, оптимальным вариантом для среднего гаража в 25 кв метров будет тепловая установка мощностью в пределах 3-5 кВт. Недостаточно мощная пушка не будет справляться со своей задачей, а переизбыток мощности скажется на количестве топлива и электроэнергии, необходимых для работы прибора.
Во-первых, рассчитать необходимую мощность пушки так будет проще. Во-вторых, вам не придется переплачивать за обогрев “улицы”. Утепление постройки будет полезно и если вы решили хранить обогреватель непосредственно в гараже: оптимальной температурой для хранения техники считается +5 градусов.
