Гидроизоляция смотровой ямы в гараже: особенности и принципы

Смотровая яма в гараже своими руками: основные этапы работ

Для различных материалов и конструкций детали создания сооружения различаются, однако основные этапы схожи.

Выбор положения канавы. Часть требований изложена в предыдущем пункте, необходимо также учитывать удобство заезда и вероятность того, что транспортное средство будет буксироваться в гараж.

Подготовка котлована. Если пол не забетонирован (яма устраивается на этапе строительства гаража или стяжка ранее не выполнялась), этот этап не вызывает особых затруднений. Отрывка котлована выполняется с учетом внутренних габаритов канавы, толщины стенок и запаса на обратную трамбовку грунта после сооружения стенок. Так, при габаритах ямы (по внутренним плоскостям) 0,8х4,5х1,9 м и выкладке стенок из одинарного красного кирпича потребуется котлован с размерами минимум 1,3х5х2,4 м. С учетом необходимости трамбовки грунта под дном канавы щебнем и песком лучше углубить котлован на 20…30 см по отношение к расчетному размеру и расширить кверху. Уже отрытый котлован желательно укрепить в нескольких местах досками и распорками, чтобы грунт не осыпался.

После отрывки грунта выполняют трамбовку дна щебнем и песком.
Далее выполняют гидроизоляцию и начинают выкладку или заливку стенок. Для гидроизоляции можно использовать специальные мембраны или обычную плотную полиэтиленовую пленку. Края пленки за пределами котлована прижимают, укладывая пленку складками

Особое внимание уделяют углам. При необходимости использовать несколько полотнищ обязателен нахлест не менее 20 см и проклейка стыков

Законченную конструкцию (монолитные бетонные стенки и дно либо выложенные из кирпича/блоков ограждения) можно дополнительно гидроизолировать изнутри, используя обмазочную, рулонную, проникающую или комбинированную гидроизоляцию.

Внутренняя отделка не обязательна, однако ее наличие делает работу более приятной и комфортной. Параллельно с выполнением отделки проводят электричество (обязательный этап), монтируют светильники, устраивают нишу для инструментов и лестницу.

Дополнительно оформляется (и усиливается) край углубления, устраивается настил или крышка.

Особенности гидроизоляции овощной ямы

Перед тем как начать работы по устройству гидроизоляции в овощной яме, необходимо принять во внимание тот момент, что это сооружение применяется для хранения провизии. При выборе материала для изоляции следует обязательно учитывать это обстоятельство. Кроме того, значение имеет материал, из которого яма построена

Кроме того, значение имеет материал, из которого яма построена.

В качестве примера можно привести устройство бетонной овощной ямы. Даже если она будет выполнена максимально качественно, бетонный слой без дополнительной изоляции все равно будет пропускать влагу, потому что в структуре материала присутствуют микротрещины и незаметные поры.

Поры в бетоне при увеличении.

Часто овощные ямы располагаются в низинах. Таким образом, владельцы стремятся обеспечить внутри помещения минимальную температуру, однако, этот подход чреват серьезными проблемами, связанными с грунтовыми водами, а также стекающими осадками.

Если ваша постройка будет располагаться на таком участке, то логичнее всего для устройства овощной ямы выбрать кессон, который герметично сваривается во всех местах, после чего помещается в подготовленный заранее котлован и засыпается. Этот резервуар будет полностью герметичен, поэтому делать гидроизоляционный слой в нем не потребуется. Металлический кессон необходимо обработать веществом, предотвращающим коррозию.

Если же ваша постройка выполнена из кирпича, бетона или камня, устройство слоя гидроизоляции является обязательным мероприятием, необходимым для нормальной эксплуатации хранилища.

Виды добавок для улучшения гидроизоляционных свойств бетона

Вариантом решения вопроса гидроизоляции в период строительных работ является введение специальных добавок в бетонную смесь. Улучшенный бетон по стоимости ненамного отличается от традиционного, но гораздо эффективнее противостоит воздействию влаги.

Существует несколько видов добавок, отличающихся по механизму повышения гидростойкости бетонной смеси:

Кольматирующими (уплотняющими) называют добавки, образующие водонерастворимые продукты в порах бетона. Эти добавки повышают плотность бетона и увеличивают его долговечность особенно при воздействии органических и неорганических жидких и газообразных сред.

Особенность кольматирующих добавок – уплотнение бетона после застывания смеси. Этот эффект обеспечивается химической реакцией между добавками и свободным цементом и водой. Продуктами реакции являются нерастворимые соединения, заполняющие поры застывшего бетона.

В роли кольматирующих добавок используются тонкодисперсные минеральные вещества с высокой гидравлической активностью и водорастворимые добавки – водорастворимые смолы, алюминиевые, железистые и кальциевые соли. Помимо основного эффекта – повышения гидростойкости – добавки данного типа обеспечивают и иные положительные качества – увеличение прочности, коррозионной устойчивости, морозостойкости и протекторной способности бетона по отношению к стальной арматуре.

Попытки изменить свойства цемента таким образом, чтобы он одновременно имел водоотталкивающую способность и сохранил возможность взаимодействовать с водой в требуемых пределах, привели к созданию гидрофобизирующих добавок. К ним относятся водорастворимые калиевые и натриевые мыла кислот – нефтяных, смоляных и жирных. Эти составы сами по себе не являются водоотталкивающими. Гидрофобные вещества возникают в результате их химической реакции с цементом. Гидрофобизирующие добавки, контактируя с продуктами гидратации цемента, оседают на стенках пор и капилляров микроскопическими каплями и образуют гидрофобные покрытия. В результате такого контакта силы поверхностного напряжения выдавливают воду из пор. Гидрофобизирующие добавки обеспечивают бетону плотную и однородную структуру – количество и размеры макропор уменьшаются, они имеют замкнутую округлую форму с ровными краями, равномерно располагаются в объёме бетонного элемента. В продажу такие добавки поступают в виде готовых к применению растворов и эмульсий.

Рассмотрим иные мероприятия по повышению способности бетона противостоять воздействию влаги.

Способы гидроизоляции

Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.

Наружная защита

Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.

Второй способ наружнойгидроизоляции

Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце перехлеста. Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована

При дальнейших работах важно не повредить мембрану

Внутренняя гидроизоляция

Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.

Пропитка глубокого проникновения в разы снижает гигроскопичность материала

Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).

Устройство кессона

Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он всплывает.

Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.

Еще один способ исключитьвсплытие кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.

Приямок для сбора воды

Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.

Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.

Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).

Утепление смотровой ямы в гараже

Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.

Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:

гидроизоляционная пленка;
ЭППС;
стенка.

Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.

Как откачать воду из подвала?

Выбор методов и средств избавления от нежелательной жидкости в подвале напрямую зависит от характера бедствия.

Если на протяжении многих лет подвал остается сухим, а причиной единичного затопления стали аномально бурная весна или прорыв водопровода, то нет смысла тратиться на дорогостоящее дренажное оборудование — воду в смотровой яме или погребе можно откачать при помощи вибрационного погружного насоса. Однако следует помнить, что насосы этого типа чувствительны к загрязнению водной среды, и наличие в воде мусора может привести к выходу прибора из строя.

В том случае, если подтопления погребов, ям и подвальных помещений носят постоянный характер, использование вибрационной помпы нежелательно — для откачки больших объемов воды целесообразно применение погружного дренажного насоса.

Перед началом работы в самой нижней точке подвала выкапывается углубление, куда помещается пластиковая емкость, которая будет использоваться в качестве накопителя — кессона. В корпусе емкости проделываются отверстия, после чего резервуар оборачивают влагонепроницаемым полотном, лучшим решением будет геотекстиль. На дне емкости выстилается основание из мелкого гравия, куда устанавливается дренажное насосное оборудование. Пространство между стенками кессона и дренажной ямой заполняется бетоном.

Систему можно настроить на автоматический режим, при котором поплавок насоса будет отслеживать уровень жидкости в яме и включать оборудование для откачки воды. Выключаться насос будет также автоматически.

Отвод откачиваемой жидкости от насоса осуществляется при помощи присоединенного к нему шланга или водоотводной трубы.

Технология проведения гидроизоляционных работ

Далее – детальнее о порядке выполнения гидроизоляционных работ при возведении гаража своими руками, отдельно для каждого элемента строительных конструкций.

Стен

Гидроизоляция стен выполняется несколькими способами, в зависимости от характера конструкций:

покрытием поверхностей пропитывающими составами. Применяется для каменных и бетонных стен;
специальными битумными смолами – особенно эффективна, если кладка выполнена природным камнем. Покрытие наносится двумя слоями;
оштукатуриванием с нанесением гидрозащитного состава – один из наиболее простых и дешевых вариантов, неплохое решение для кирпичной кладки. Улучшение гидроизоляционных свойств составов достигается включением жидкого стекла и других присадок.

Последний из перечисленных способов работ выполняется в такой последовательности:

стены грунтуются;
наносится слой штукатурки;
после его высыхания – еще один слой.

Все перечисленные способы, помимо надежной гидроизоляции, позволяют добиться выравнивания поверхностей, что позволяет добиться привлекательного внешнего вида внутренних стен после последующей покраски.

Пола

Защищенность пола от влаги во многом определяет долговечность конструкции и микроклимат внутри помещения. Это достигается несколькими методиками:

наклейкой рубероида или других рулонных материалов – предваряет устройство стяжки и позволяет надежно защитить пол от попадания влаги с фундамента. Вначале поверхность предварительно грунтуется, затем в несколько слоев накладывается рулонный материал; битумное покрытие обеспечивает надежное склеивание;
окрашиванием – эффективно для бетонного покрытия. Современные материалы отличаются большей долговечностью, по сравнению с битумными мастиками, распространенными ранее;
пропиткой полимерными лаками или битумом – выполняется, если предполагается укладывать линолеум или деревянный настил;
литьем – надежный и долговечный способ. Поверхность заливается изолирующей мастикой, используется холодный, горячий или полимерный состав.

Важно! Качество работ во многом определяется герметичностью покрытия, необходимо обеспечить надежное соединение стыков, избежав малейших щелей и пор в нанесенной гидроизоляции

Крыши

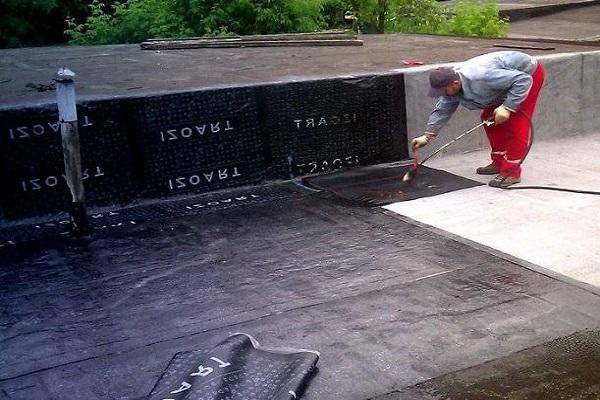

Учитывая, что конструкции покрытия гаража преимущественно выполняются плоскими, с одним скатом, оптимальное решение при выполнении гидроизоляции – использование рулонного материала (рубероида, толи и прочих).

Во избежание проникновения влаги от соседних гаражей, если речь идет о кооперативном товариществе, подобные работы рекомендуется выполнять одновременно, чтобы перекрыть возможный доступ влаги от примыкающих строений.

Для стропильных конструкциях используется листовой материал. Чтобы предупредить образование конденсата, выполняется изолирующая прослойка.

Подвала

Надежная гидроизоляция подвала – важный фактор общей защиты здания. Чтобы защитить погреб от проникновения влаги, стоит рассмотреть такие варианты:

глиняный замок – выполняется после отрывки котлована. После утрамбовки дна насыпается стомиллиметровый глиняный слой, также подлежащий уплотнению. Затем приступают к бетонным работам;
обмазка – битум или мастика равномерно наносятся на стены подвала, рекомендуется предварительно выполнять грунтовку, для улучшения сцепления покрытия с конструкциями;
оклеивание рулонным материалом – после предварительной грунтовки рубероид, полимерная пленка или другое покрытие наклеивается, с величиной нахлеста не менее десяти сантиметров. Необходимо исключить наличие воздушных полостей под слоем гидроизоляции.

Подобные мероприятия следует выполнять, и когда сооружают смотровую яму. Это позволит предотвратить проникновение влаги внутрь гаража.

Важный элемент, обеспечивающий надлежащую гидроизоляцию, – отмостка. Она выполняется снаружи несущих стен:

выкапывается канава шириной до одного метра, глубиной тридцать сантиметров;
на дне устраивается глиняный замок по описанной выше методике;
насыпается аналогичный по толщине слой песка и вдвое меньший – щебени;
оставшийся объем заполняется бетоном или цементным раствором, сверху укладывается асфальт или плитка.

От степени гидроизоляции подземной части строения во многом зависит надежность конструкции в целом и микроклимат в помещении.

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

использовать кирпичи или блоки;
возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
