Схема подключения душевой кабины к электросети
В свою очередь, от трансформатора питаются все потребители, которые представлены вытяжкой, системой освещения и электронной контрольной панелью. Наиболее дорогие душевые кабины также оснащаются подключением к телефонной линии или даже видеодомофону – стоит помнить, что правило относительно ограничения напряжения уровнем в 12 Вольт сохраняется и для слаботочных линий. Схема организации электропитания душевой кабины представлена на следующем рисунке:
Какие правила необходимо соблюдать при подключении душевой кабины к электричеству?
Чтобы не сталкиваться с проблемами при использовании такого сантехнического прибора, нужно соблюдать ряд основных правил:
Если вы используете бесперебойное электроснабжение загородного дома, не подключайте к нему душевую кабину, так как резкие изменения характеристик тока могут уничтожить трансформатор;;
При отсутствии правильно организованной системы заземления, соответствующей всем требованиям, от идеи использования сантехники, подключающейся к системе электроснабжения, лучше отказаться;

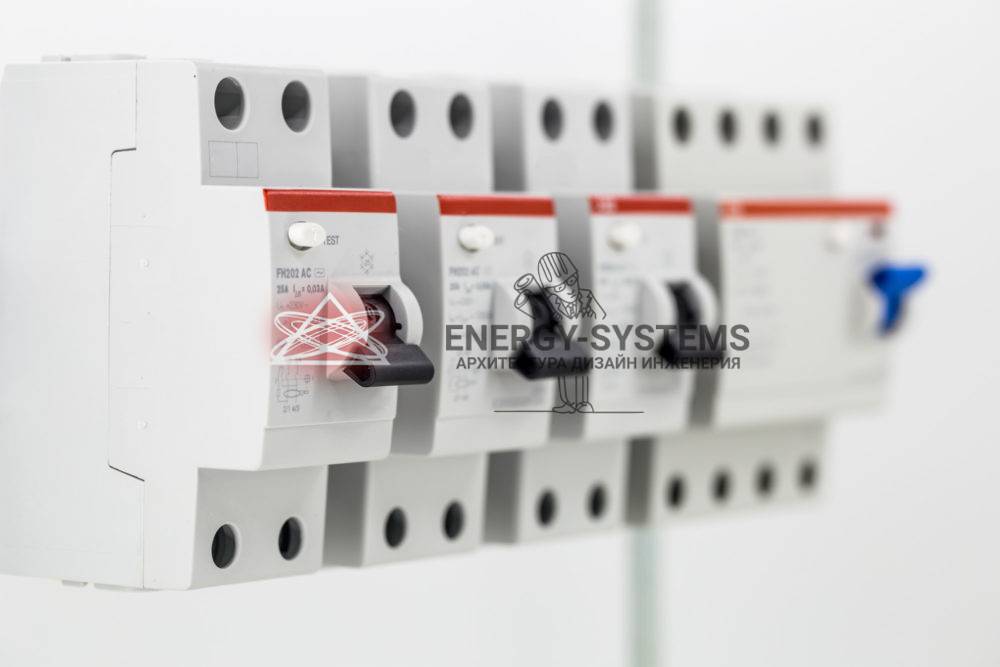

Автоматы лучше подбирать на 16 А либо больше, если в этом существует потребность. А вот УЗО либо дифференциальный автомат должен срабатывать при достижении силы тока утечки в 10-20 мА.
Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.
Особенности устройства душевых кабин
Душевая кабина — это полностью или частично закрытый бокс, используемый для проведения водных гигиенических процедур.
Кабина состоит из нескольких частей:
- поддон (в некоторых конструкциях используется небольшая ванна);
- боковые ограждения;
- подвижная прозрачная шторка, служащая одновременно входом и ограждающей панелью, препятствующей разбрызгиванию воды.
Сооружение достаточно массивное и
требующее определенного пространства. Кроме того, его приходится отдельно подключать к водопроводу,
канализации, сети электропитания. Существуют продвинутые конструкции душевых
кабин, обладающие различными функциями и способные менять режимы подачи воды,
производить массажные процедуры. Все эти возможности требуют грамотного подключения душевого поддона к
канализации, водопроводу и электросети, выполненному с соблюдением всех
требований технологии и безопасности.
Монтажные работы
Для душевых кабин подключение к водопроводу предусматривает применение шланга. Быстрое стекание воды обеспечивается уклоном трубы. Вода сможет стекать естественным путем, если сифон на поддоне расположен под стоком. Поддон поднимается над сантехническими трубами. Расположение кабинки вдали от стояка требует использования сточного насоса с магнитным клапаном, предотвращающим затопление.
Схема подключения угловой душевой кабины.
Предварительно перекрывается вода по стояку. В ванной открывают краны. Затем производится ослабление крепления пассатижами. Старая муфта отвинчивается с помощью предыдущих элементов. Следующий этап заключается в надевании пресс-фитингов на трубы.
Резьбы на компрессионных фитингах смазывают. Адаптер для душевой кабины накручивается вручную и затягивается пассатижами. Затем производится установка анкеров и винтов. Следующий этап предусматривает затягивание пассатижами соединений.
После монтажа панели душа производится фиксация патрубков водоснабжения вставлением декоративных тарелочек с внешней стороны панели. Вода включается. Производится проверка герметичности и функционирования. Ручки монтируют.
Требования к установке
Душевую кабину с гидромассажем или парогенератором на заключительном этапе подсоединяют к электричеству с помощью 3-жильного кабеля сечением в 2 мм². В продаже представлены модели, которые требуют ручного подключения. В электрическом щитке необходим автомат с номиналом, соответствующим наибольшему показателю потребления электричества. Конструкции мощностью 5 кВт требуется автомат на 25 А.
Рекомендуется использовать вместе с автоматом устройство для защитного отключения. Ванную комнату необходимо подсоединить к дополнительной системе уравнивания потенциалов. В помещении потребуется произвести хорошую вентиляцию, чтобы мебель и стены не были испорчены конденсатом. Для подключения душевой кабины к электричеству проводится заземление, выводится нуль. Электроточки и освещение защищают от попадания влаги.
О правильно выполненной работе свидетельствует:
- отсутствие трещин на панелях;
- прочно зафиксированный поддон;
- герметичные швы;
- отсутствие острых углов;
- качественный отвод воды при ее полной подаче.
Поскрипывания при эксплуатации требуют регулировки ножек поддона.
Особенности кабинки
Дорогие модели. Кабинка стоит минимум 30 тысяч рублей. Сантехника оснащена всеми функциями кабинок закрытого типа, также имеет свойства джакузи с ограниченными функциями. Кабинки занимают столько же места, сколько джакузи.
Общие требования к монтажу. Материал и модель кабинки не влияют на особенности монтажа. Все типы боксов имеют одну схему подключения и общий набор инструментов.
Сложность монтажа заключается в оборудовании отверстия для слива воды в полу, когда нет поддона.
Самой простой моделью для установки считается кабинка, выполненная на заводе, которая имеет поддон и душевую панель. Чтобы подвести ее к водопроводу, надо трубы водоотведения подсоединить к водоснабжению в стене, и отрегулировать сифонное устройство для выпуска воды в канализацию.
Когда устанавливают кабинку для душа, работы по разводке трубопроводов должны быть завершены.
Более сложно установить душ, не имеющих задние перегородки и душевую панель. В роли перегородок выступают стенки помещения, вместо панели прикрепляют смеситель, имеющий лейку.
В данной ситуации кабинку подключают к системе канализации, а кран для подачи воды монтируют к стене. К смесителю необходимо провести трубы в стене, далее сделав внешнюю облицовку плиткой.
Разные модели имеют свое положение точек для подачи воды и ее слива. До начала работ по разводке трубопроводов надо купить кабинку, чтобы рассчитать параметры для данной модели.
Иногда сливная труба устройства находится в полу под стяжкой, либо под нее сооружают специальный постамент, либо подставку.
При установке поддона следует соблюдать строгую горизонтальность, чтобы вода из емкости сливалась в отверстие полностью. Дно ванночки изготавливают под уклоном к сливному отверстию. Если во время монтажа допущены погрешности, то оставшаяся вода будет застаиваться на дне и образовывать разводы из грязи после высыхания.
При отсутствии поддона, оборудуют сливной трап в полу. Такое возвышение делают с помощью цементного раствора, покрывая мозаикой или кафелем.
Чтобы выполнить данные работы, выкладывают постамент по периметру с помощью кирпича из керамики. Внутри него монтируют трап и подключают к канализации, производят стяжку из бетона. Выдерживая угол наклона по направлению к отверстию слива. Чтобы повысить прочность стяжки, в бетон добавляют стекло в жидком виде или клей ПВА.
Во время укладки кафеля применяют водостойкий клей, швы обрабатывают с помощью санитарного герметика.
Диаметр трубы для слива в обоих типах подключения к канализации равен четырем сантиметрам.
При меньшем размере трубы вероятность возникновения пробок увеличивается. Трубу большего размера сложно устанавливать в ограниченном пространстве под кабинкой.
Защитные механизмы
А теперь что касается защитных устройств и механизмов. Наличие их для душевых кабин крайне обязательно, так как без них принимать душ да и находиться в помещении ванной комнаты будет крайне небезопасно. Ведь, как всем известно, вода — отличный проводник тока к человеку. Для начала определитесь с местом установки таких устройств. Лучше всего их монтировать за пределами ванной (например, в коридоре рядом). Это не даст лишний раз влаге попасть на провода.
Что касается самих механизмов для кабин, то их существует очень много. Опять же их подключение во многом зависит от специфики самой кабинки. Можно точно сказать, что обязательным условием является установка автоматического отключателя питания (так называемый «автомат»). Это даст возможность не только быть спокойным за то, что электричество перестанет подаваться в случае сбоя, но и позволит вам самостоятельно отключать питание для кабины, например, когда вы предполагаете долго не находиться дома. Только приобретая такой «автомат», помните, что для любой душевой кабины необходимо выбирать устройство номиналом больше, чем у стандартного выключателя.
И еще один очень важный совет. Если у вас двухжильная проводка в помещении, более надежным вариантом будет еще и дополнительное устройство прибора защитного заземления для стойки душа (даже если обычное заземление для кабины уже установлено).
Подключение душевой кабины к канализации
Собранный поддон установите на полу вверх ногами. Но сначала в сам поддон вворачиваются металлические шпильки, потом на эти шпильки навёртываются ножки поддона. Благодаря такой конструкции длину ножек можно регулировать. Обеспечьте эту длину такой, чтобы под поддоном мог разместиться сифон, а сливная труба шла примерно под углом 15 градусов вниз.
Опрокинутый вверх ногами поддон

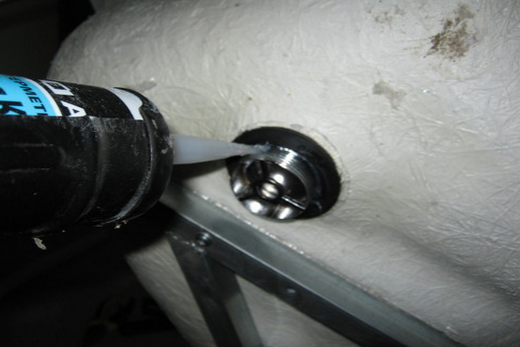

Нанесите слой силиконовой смазки на комплектную резиновую прокладку вогнутой формы. Наденьте ее на стальную (крепёжную) часть сифона. Поставьте поддон на бок и вставьте стальную часть сифона вместе с прокладкой в сливное отверстие поддона со стороны рабочей (той, в которой моются) части поддона.
Тщательно загерметизируйте при помощи силиконового герметика щель между краями отверстия в поддоне и крепежной частью сифона.
Возьмите вторую резиновую прокладку из комплекта, нанесите на нее слой силиконовой смазки и оденьте на выступающий из днища поддона резьбовой патрубок крепежной части сифона. Возьмите гайку (обычно – латунная либо хромированная стальная: ее легко заметить) и наверните ее на патрубок до упора в резиновую прокладку. Возьмите разводной ключ и поворотом гайки еще на 0,5-1,5 оборота обеспечите плотное прилегание: гайки – к прокладке, прокладки – к поддону.
Нанесение смазки на крепёжную часть поддона
Нанесите слой силиконовой смазки на внутреннюю резьбу выступающего из поддона патрубка. Вверните резьбовой конец пластмассовой части сифона в патрубок стальной части сифона. Выступивший наружу слой смазки размажьте по поверхности резьбового соединения.
Подсоединение пластиковой части сифона
При сборке резьбового соединения постарайтесь не сорвать резьбу пластмассовой детали или «перекосить» соединение. В таких случаях вам не удастся добиться нормальной работоспособности устройства.
Поставьте поддон на ножки и сделайте выверку его горизонтальности. Используйте в качестве контрольного инструмента строительный уровень. Добейтесь горизонтальности путём поворота ножек поддона на армирующих их шпильках.

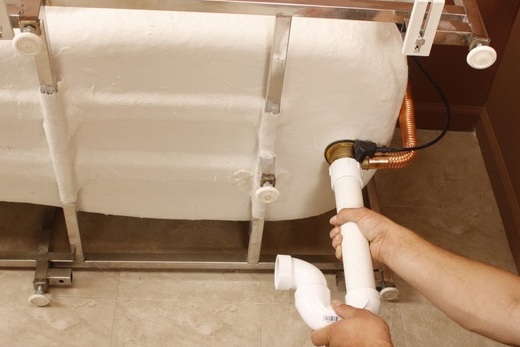

Присоедините к выводу сифона сливную трубу (шланг). Герметизацию стыков осуществляйте соответственно инструкции и набору прилагаемых комплектующих. Не вводите сливную трубу (шланг) пока в канализационный сток. Во время монтажа стенок и купола кабина будет раскачиваться и перемещаться, что может нарушить герметичность подсоединения сливной трубы (шланга) к канализационному стоку.
Подсоединение сливной трубы к сифону

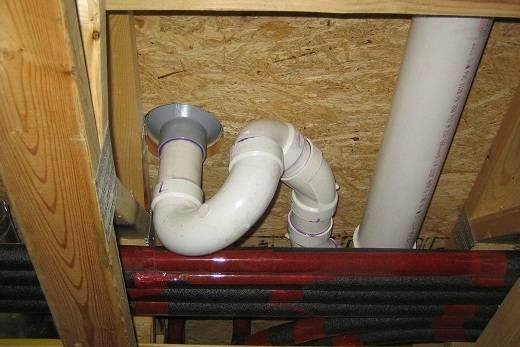

Если не удалось выдержать приемлемый угол наклона сливной трубы или она слишком длинна и из-за этого слив воды из поддона идёт недостаточно интенсивно, в сливную трубу следует врезать электронасос
При покупке электронасоса обратите внимание на то, чтобы он был оборудован клапаном, не допускающим обратное проникновение сточных вод из канализационной системы к поддону
Также вас могут заинтересовать нестандартные варианты установки душевой кабины.
О том, за сколько можно смонтировать душевую кабинку — вы тоже найдете на нашем сайте.
Ознакомиться с подробной инструкцией, как самостоятельно изготовить душевую кабинку, можно по адресу: http://remontspravka.com/kak-samomu-sdelat-dushevuyu-kabinu/
Подключение душевой кабины к электричеству
Объект: . Офис
Площадь: . 42 м.кв
Необходимо было переоборудовать одну из квартир в нашем доме под офис ТСЖ. По рекомендациям было принято решение обратиться в Энерджи.
Объект: . Квартира
Площадь: . 58 м.кв
Я-мама трех дочек. С переездом в новую квартиру в Москве столкнулись с проблемой, как разместить троих детей в одной комнате и при этом.
Объект: . Дом
Площадь: . 680 м.кв
Моя детская мечта, обзавестись своим большим домом, и вот этот момент наступил! Мы с мужем начали думать над проектом, как все будет, что.
Объект: . Дом
Площадь: . 280 м.кв
С женой решили переехать и заняться строительством нового дома. Понадобилась помощь в проектировании инженерных систем. Долго искали.
Объект: . Квартира
Площадь: . 156 м.кв
Заказывала дизайн-проект проект, для квартиры с инженерными проектами в комплекте. Сама не хотела ничего подобного делать и вообще в этом.
Объект: . Дом
Площадь: . 64 м.кв
Давно с мужем мечтали о загородном доме. Купили участок с домом, но дизайн интерьера в нем нам совсем не нравился, мы решили сделать ремонт.
Объект: . Квартира
Площадь: . 68 м.кв
После приобретения квартиры столкнулись с необходимостью ремонта. По совету знакомых мы обратились в ENERGY-SYSTEM. В минимально сжатые.
Объект: . Дом
Площадь: . 98 м.кв
Срочно понадобился проект перепланировки загородного дома. Перебрала кучу компаний, но везде дорого, либо не успевают сделать в назначенный.
Объект: . Квартира
Площадь: . 64 м.кв
Родители на свадьбу подарили нам трехкомнатную квартиру. Но сама квартира была в таком ужасном состоянии, что я даже не знала с чего начать.
Объект: . Стоматология
Площадь: . 54 м.кв
Решила открыть частную стоматологию, о которой мечтала с детства. Взяла в аренду помещение, нужен был дизайн-проект, обратилась в Энерджи.
Установка розеток для душевой кабины
К установке розеток для душевой кабины необходимо относиться с ответственностью. Наиболее лучшим вариантом считаются влагозащищенные розетки. Этот вид розеток мы описывали при подключении стиральной машины. Они обеспечат вам надежную защиту от влаги. Влагозащищенную розетку можно установить в задней панели кабины. Для этого многие производители предусматривают специальное место.
Чаще всего этот выступ будет находиться на расстоянии в 20 см от пола. В стандартные душевые может потребоваться розетка средней мощности. Если вы устанавливаете обычное устройство, то для него необходимо будет использовать специальные защитные крылья. Они уберегут его от попадания влаги. После завершения установки можно проверить качество всех соединений. Провода обязательно должны иметь изоляцию. После этого душевую кабину можно включать.
Советы по установке розеток
Целесообразно отдельно остановиться на установке розеток для душевых кабин. Они в любом случае будут необходимы для подключения душевой кабины. Лучший вариант — установить специальную влагостойкую розетку в задней внешней части панели кабины. Обычно там предусматривается даже специальный вырез для этого. Чаще всего он находится примерно в 20 см от поверхности пола, как того и требует техника безопасности. Что касается характеристик, то в стандартных кабинах обычно ставят розетку средней мощности в 250 В и силой тока 16 А. Розетка должна быть установлена так, чтобы в нее не могли попасть вода и пар, для этого ее прикрывают сверху и по бокам специальными защитными «крыльями».
Теперь вам останется только лишь подать напряжение, повернуть рычаг автомата вверх и включить кабину в розетку. Подключение кабины своими руками можно считать завершенным! Следует учесть, что, когда вы не предполагаете пользоваться функциями кабины, которые требуют подключения к источнику тока, можно ее совсем не включать, чтобы лишний раз не мотать напряжение.
Пусконаладочные работы
После того, как душевая кабина будет установлена, можно попробовать ее запустить:
- Проверяем, насколько хорошо затянуты хомуты на гибких шлангах,
- Проверяем, как качественно зажаты гайки,
- Убеждаемся, что канализация подключена правильно,
- Проверяем душевую кабину на прочность и герметичность. Бывает, что наступая на поддон, он начинает скрипеть. Это говорит о том, что ножки расположены не в единой плоскости,
- Чтобы увеличить прочность сантехники, ножки должны быть установлены на герметик. Для их закрепления используются саморезы.
Душевую кабину можно установить очень быстро. Все зависит от того, какие навыки у установщика и подготовлены ли все необходимые коммуникации
Очень важно сделать правильный выбор: душевая кабина будет монтироваться своими руками или профессионалами
Подключение к водопроводу
Подводка воды к душевой кабине не представляет больших сложностей, если в стене правильно выведены водорозетки. При использовании душевых боксов горячая и холодная вода обычно подводится к задней панели, которая полностью не доходит до угла, в этом свободном пространстве на стене заранее монтируют две водорозетки. Их высота, взаимное расположение не играют никакой роли, они будут спрятаны за стенками душевой кабины и не видны. В частном доме или на даче с подогревом воды через водонагреватель (бойлер) трубопровод также прячут в стене или под стяжкой, чтобы он не мешал плотному прилеганию кабинки к поверхности облицовки.
Подключение к водопроводу кабины закрытого типа состоит из нескольких операций:
- Для удобства подсоединения шлангов в водорозетки предварительно вкручивают угловые переходники с наружной резьбой, используя для герметизации ФУМ-ленту.
- Далее, к переходникам прикручивают гибкие резиновые подводки в алюминиевой оплетке или сильфонные рукава, соединение «американка» имеет резиновую прокладку и не нуждается в дополнительной герметизации.
- Шланги подсоединяют к двум резьбовым фитингам на угловой панели, отмеченных красной и синей точками. Внутреннюю разводку проводят с помощью гибких водопроводных трубок, идущих в комплекте, их фиксируют металлическими хомутами.
- Подключение к электросети душевого бокса проводят в соответствии с электрической схемой, обычно блок управления с электронными схемами находится на задней стенке и от него отходит вилка, которую включают в заранее установленную розетку.
Перед тем как подключить душевую кабину к водопроводу открытого типа, на одной из стен ванной в нужном месте по чертежам инструкции устанавливают две водорозетки с внутренней резьбой 1/2 дюйма.
Как проводится самостоятельный монтаж полотенцесушителя.
Подключение душа к водорозеткам
При этом следует учитывать, что они рассчитаны на использование с конкретным видом кабины, которая должна быть приобретена заранее. Далее подключение проводят в следующем порядке:
- Используя ФУМ-ленту, вкручивают в водорозетки переходные муфты, на которые затем навинчивают декоративные тарелки, загерметизировав примыкание к стенам силиконом.
- Ставят смеситель, к его верхней части прикручивают трубку душа, выставляют ее по уровню, отмечают точки крепежа карандашом на стене.
- Просверливают плитку конусообразным сверлом диаметром 6 мм, вбивают дюбеля, устанавливают душевую лейку и крепят ее к стене на саморезы.
- По завершении монтажа душа сифон подключают к канализации, ставят на место и герметизируют поддон, крепят к стенам направляющие, на которых держится дверь.
Стандартные размеры кабин
После приобретения любого вида душевой кабины, ее сборка, установка и подключение к водопроводу не вызывают особых трудностей у неподготовленного домовладельца при правильно расположенных водорозетках и канализационных отводах. Но обычно такими работами занимаются специалисты, производящие наиболее сложную часть всех работ — сборку, с использованием большого количества силиконового герметика и специального инструмента (шуруповерт). Поэтому своими руками данный вид операций проводят довольно редко и только с самыми простыми конструкциями открытых душевых уголков, собираемых самостоятельно.
Подготовка к установке
Комплектация
Поддон из акрила или керамики, сантехнического фаянса, другого материала. К поддону обязательно прилагается металлический каркас для его установки.
Устройство кабины
Каркас имеет выкручиваемые ножки, регулируемые по высоте. Необходимость каркаса обуславливается требованиями установки и выравнивания по уровню.
Наличие инструкции
В комплектацию обязательно входит подробная инструкция на русском языке, включающая в себя перечень комплектующих, порядок сборки и подключения. Все детали должны быть пронумерованы и снабжены рисунками в описании.

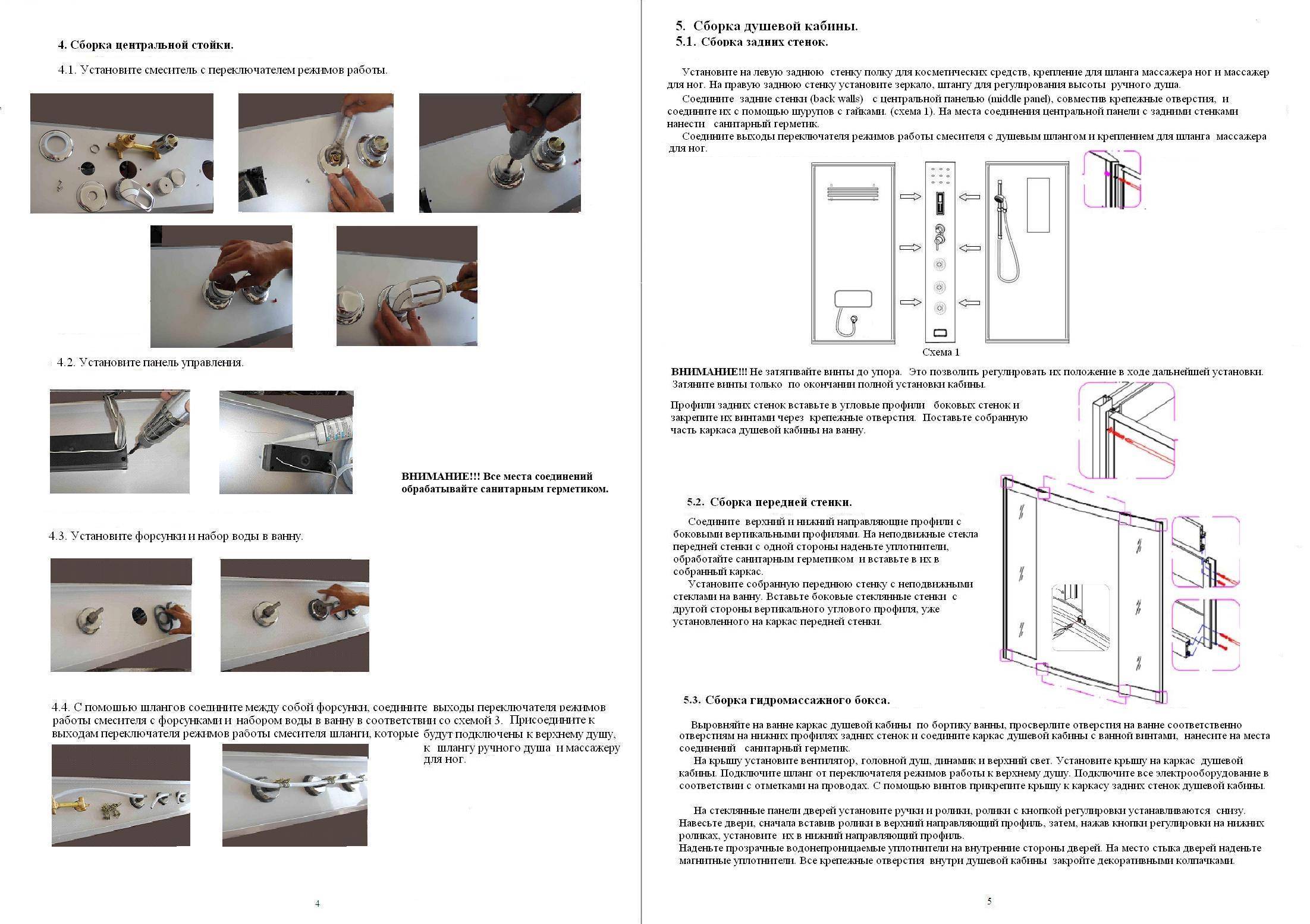

Пример инструкции по установке кабины
