Из чего можно сделать бронежелет в домашних условиях?
К сожалению, не всегда под рукой есть кевлар, керамика или металл, для того чтобы изготовить качественную броню. Именно в этом случае многие задаются вопросом о том, как сделать бронежилет своими руками, когда описанных выше материалов нет в наличии?
Защититься от пуль пистолета Макарова поможет упаковка бумаги формата А4. Пуля, свободн входя в нее, не пробивает бумагу насквозь. Достаточно обшить обычный жилет слоями материи (своеобразные вставки) и закрепить в них хорошо спрессованные листы указанной выше бумаги. Получится неплохой самодельный бронежилет, выдерживающий выстрелы калибра 9х18 (ПМ).
Чтобы защититься от атак большей мощности, можно использовать основу из дерева, закрывающую грудь и живот, и монеты достоинством в 10 рублей. Подобная комбинация поможет защититься от пистолетных пуль. Здесь нужно сделать 2 слоя: верхний из деревянной основы (приостановит движение пули) и нижний из плотно прилегающих монет (окончательно остановит пулю, которая застрянет между деревом и монетами). Для лучшей защиты монетами лучше обшивать тоже в 2 или 3 слоя. Жилет будет надежный, но человек испытает очень резкую боль при попадании пули, зато отделается только шоком и синяками.
Сочетание трех слоев монет, пластин из стали и поможет избежать ранения даже из Такой вариант будет идеальным бронежилетом.
Однако профессионалы все-таки не рекомендуют без специальной подготовки заниматься изготовлением бронежилетов. Если жизнь человека действительно в опасности, лучше прибегнуть к бронированной одежде фабричного производства. Самодельная броня, если она не сделана с соблюдением всех правил и рекомендаций (что бывает довольно часто ввиду некомпетентности мастера), не сможет защитить от ранения в случае реальной угрозы.
Напряженная ситуация в нашей стране заставляет многих задуматься о средствах защиты, я имею ввиду бронежилет. Тут расскажу о своем опыте получения бронежилета среднего качества, класс защиты его примерно третий.
Начинается все с чехла, дешевый но вполне подходящий чехол из толстой кордуры среднего качества обойдется где-то в 265 гривен. Я вот купил чехол, похожий на «Панцирь 3-95М» ТЕМП-3000, но естественно, не «фирму», да и не особо то и надо, чехол для бронежилета можно пошить самостоятельно или заказать швее.
С пластинами сложнее всего. Вы хотите чтоб бронежилет предоставлял хоть какую-то защиту от автоматов Калашникова, самое распространенное оружие по обе стороны конфликта прекрасно справляется с легкими бронежилетами, поэтому легкого бронежилета у вас не будет. Хотя если вы можете позволить себе американский MTV бронежилет с фирменными ESAPI и side-SAPI пластинами, то нижеизложенная инфомация для вас не актуальна..
Если вы можете приобрести сертифицированные бронепластины – приобретайте, жизнь дороже. Если нет такой возможности тогда выкручивайтесь. Из того что доступно и можно сделать имея ходы на машиностроительные заводы для бронежилетов наиболее подходит конструкционная сталь HARDOX 400/450 (Хардокс) производства шведской компании SSAB. Эта же компания производит и бронесталь ARMOX 500T которую использует киевский ТЕМП-3000.
Тест пластины марки HARDOX 500
Экспериментально подтверждено что 6 мм стали Хардокс по бронсвойствам соответсвуют 4 мм стали Армокс. Дают третий класс защиты с шансом на четвертый.
То есть не пробиваются с 50 метров со стандартными патронами. Новые российские не проверялись.
Размеры плит в бронежилетах регулируется американскими стандартами SAPI и ESAPI
В теории спинная пластина должна быть больше грудной, но я брал две пластины Extra Large (дешево – по 500 грн. каждая), стандартные размеры:
- Extra Small — 184?292 мм
- Small — 222?298 мм
- Medium — 241?318 мм
- Large — 260?337 мм
- Extra Large — 280?356 мм.
СБОР

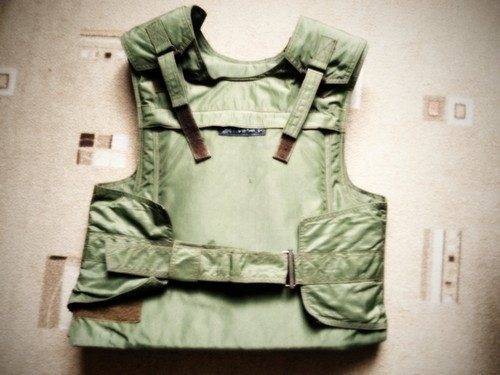

Бронежилеты, которые находятся у нашей милиции и внутренних войск, двух видов: тяжелые и облегченные. Тяжелые весят до 10-15 кг, прикрывают грудь, спину и низ живота; облегченные — 4-5 кг, прикрывают грудь и спину. Выдерживают удар ножом, выстрел из пистолета (ТТ, ПМ) с расстояния от 50 до 1 м (при выстреле из автомата или автоматической винтовки с близкого расстояния — 3-5 м, возможно пробивание бронежилета и ранение или перелом ребер от ударов пули). Предохраняют от выстрела дробью из охотничьих ружей и самодельных пистолетов.
Тяжелый бронежилет сильно сковывает движения, облегченные бронежилеты также не очень удобны в обращении. Экспериментальные образцы бронежилетов, изготовленные в НИИ МВД РСФСР, соответствуют лучшим образцам зарубежных моделей, но они пока существуют в единичных экземплярах. Бронежилеты, выпускаемые на Западе, весят от 1 до 3 кг, удобны при ношении и более труднопробиваемы.
У нас в стране нет налаженного массового производства бронежилетов для населения. Стандартные бронежилеты, выпускаемые нашей промышленностью и коммерческими предприятиями, обеспечивают защиту от всех систем пистолетов, а также от поражения колюще-режущими предметами: ножами, заточками, пиками и тупыми предметами (камнями, дубинками, арматурой и др.). Некоторые виды бронежилетов предохраняют от выстрелов из автоматов и винтовок.
Мы хотим предложить вам изготовить из подручных средств защитную куртку, которая сможет защитить вас от ударов ножом, шилом, заточкой, дубинкой и уменьшить возможный вред от выстрела из огнестрельного оружия (см. рисунок).
Для изготовления этого «домашнего» бронежилета можно использовать подручный материал, имеющийся у вас дома, различные отходы производства. При его изготовлении подключите своих знакомых специалистов-слесарей, токарей, инженеров-механиков. Общий принцип изготовления таков: берется безрукавка, старая куртка или футболка. На нее в местах жизненно важных органов, на груди и спине, нашиваются на швейной машине или вручную карманы различного размера, в зависимости, от того, какой у вас материал. В эти карманы вставляются пластины из металла или другого прочного материала, верхняя часть карманов зашивается.
Между карманами образуются стыки, которые желательно прикрыть, нашив сверху карманы, т. к. во время удара ножом или шилом острие может попасть в этот стык и причинить вам повреждение. Самый лучший конструктивный вариант — это укрепление пластинки на прочном материале; как расположена чешуя на рыбе, т. е. внакладку. Просверлив для этого в пластинах по четыре дырочки, пришейте их к безрукавке из брезента проволокой или прочной леской так, чтобы в местах накладки пластин друг на друга дырочки на них совпали. Если есть возможность обработать пластины, — сделайте их немного выпуклыми, сверху «чешуи» нашейте ткань. Длину домашнего бронежилета выбирайте сами, он может быть до пояса и ниже пояса.
Использовать этот домашний бронежилет вы можете в тех случаях, когда возможны встречи с преступниками. Для дополнения импровизированного бронежилета можно сделать кепку или шлем с железной миской или тарелкой внутри. Конечно, лучше иметь стандартный бронежилет, произведенный предприятием. Эти бронежилеты более элегантны, их вес невелик и носить их можно в любых ситуациях, не привлекая к себе внимания.
Предупреждаем, что домашний бронежилет не гарантирует полной защиты, но придает уверенность и снижает риск получения телесных повреждений.
(По материалам — Г.Я. Гуров Ю.В. Засечный А.Н. Иванов А.В. Чежути «Азбука защиты от преступников»: МКП «Ассоциации-Олимп»; Москва; 1992).
Как сделать бронежилет в домашних условиях из картона
Данный броник расчитан на мужчин среднего телосложения. На богатырях он смотрится несколько комично. Т.е. размеры всех деталей, включая стальной вкладыш, для очень больших мужчин нужно подгонять индивидуально.
На первой картинке у нас передняя часть бронежилета («пузик») Мягкая часть застёжки-липучки (петельки), строчки пришивания карманов, лямки с металлической рамкой для застёгивания на плечах. С обратной стороны подкладочная часть. Если бы я ее нарисовала, вы бы на ней увидели только разрез для кармана, закрытый на застежку-липучку.

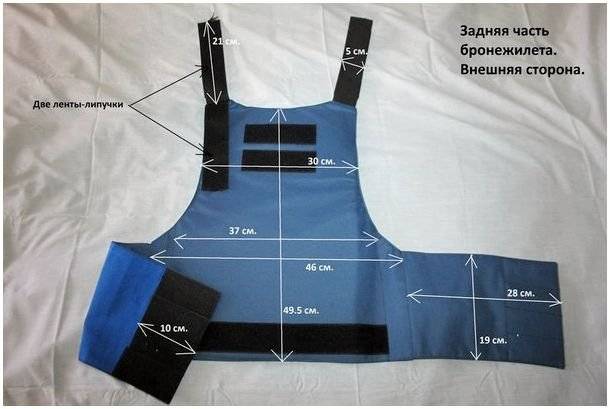

На второй картинке — спинка. Видны швы пришивания кармана, застёжки на липучку (жесткая часть — «крючки») , прозванные нами просто «уши» Лямки для застегивания на плечах (внизу липучки-крючки, вверху липучки-петельки) и ответки жесткой липучки чуть ниже плечевого шва для лучшей фиксации лямок. Подкладочная сторона аналогична полочке.
Чтобы спокойно уложиться, по моим прикидкам, нужен отрез ткани в два метра при ширине полтора метра. Материал: прорезиненная ткань как для рюкзаков.
Деталей выкраивается столько, сколько нарисовано на раскладке. Припуски на швы = 0,7 см вполне достаточно (не забывайте при шитье придерживаться именно тех припусков, с которыми выкроили детали). Припуски на застежку-липучку в подкладочных частях полочки и спинки — 1 см. Единственные вариации, которые допускаются — это способ выкраивания лямок для полочек (деталь 1.5.) — их можно выкроить из одной детали со сгибом или из двух.
I. Нарезаем липучки (6 отрезков мягкой части липучки шириной 5 см, длиной 15 см), по 3 липучки с каждой стороны. Откладываем 3 см вниз и в сторону от верхней точки бокового среза, и начинаем настрачивать липучки. Сначала каждую, затем все чохом по диагонали — крест накрест. Я подгадывала так, чтобы проложить вторую строчку, переходя из одной диагонали к другой, со стороны живота — тот участок будет чаще подвергаться проверкам «на разрыв» при расстегивании.
II. Карман 1) Настрачиваем усиление. 2) С короткой стороны подгибаем на 0,7-1 см — это будет вход в карман. 3) Складываем карман лицевой стороной вверх так, чтобы вход в карман получался ниже необработанного края на 4 см, прокладываем строчки по краям кармана на 0,5-0,7 см, помним про закрепки в стратегически важных местах! 4) Прикладываем карман с изнаночкой стороны полочки, прикидываем, как его пришить, чтобы низ кармана был выше низа полочки где-то на сантиметр. Делаем разметку на полочке в месте пришивания кармана. Делаем разметку на кармане (ок. 1 см от необработанного края) с лицевой стороны более длинной части кармана. Сворачиваем карман в трубочку входом в карман вниз, чтобы поместился под рукав машинки («трубочка» кармана и плечевые срезы будут с одной стороны), составляем линии пришивания кармана на кармане и на полочке, прострочили. Разворачиваем карман входом в карман вверх, прокладываем отделочную строчку где-то на 0,7-1 см.
III. Подкладочная сторона полочки 1) Припуски на подгиб для застежки-липучки застрачиваем на 1 см. 2) Липучку настрачиваем швом зигзаг. Со стороны пройм делаем отступы где-то на 1 см, чтобы липучка не мешала при окончальной сборке. На кокетке липучка-крючки, пристрачивается с изнаночной стороны (смотрит вниз). На основной части липучка-петельки, пристрачивается с лицевой стороны (смотрит вверх). Застегиваем липучку. Подкладка готова.
IV. Лямки можно сшить из одной длинной детали (7 на 46 плюс припуски), можно из одной широкой (14 на 23 плюс припуски), можно из двух (7 на 23 плюс припуски) — главное, чтобы в итоге у вас получилось две лямки размером 7 на 23 см. 1) Обшиваем с трех сторон, срезаем припуски на уголках, выворачиваем, прокладываем отделочную строчку. 2) Два отрезка стропы (18 см) оплавляем по краям, перегибаем пополам, вкладываем в сгиб стальную рамку, настрачиваем стропу на лямку (совмещаем оплавленные края стропы с необработанным срезом лямки), сначала под рамкой и по краям, затем крест-накрест (под рамками я, как потомственный параноик, три раза прошлась).
V. Сборка полочки (на картинках этого нет). 1) Сначала я пришивала лямки. Прикладываем лямки к плечевым срезам лицевой части полочки (лицом к лицу) и пришиваем на 0,7. 2) Затем складываем обе части полочки (лицевую и подкладочную) лицом к лицу, для удобства можно сколоть булавками в стратегических точках, и обшиваем на 0,7см со всех сторон. Проходясь по застежке-липучке, желательно сделать закрепки. 3) Срезаем излишки в углах, надсекаем в местах изгибов. Выворачиваем через застежку с липучками, расправляем уголки. 4) Прокладываем отделочную строчку со всех сторон
Внимание: в особо «толстых» местах (там где лямки, например) машинку притормаживаем, чтобы не сломать иголку
Бронежилет III класса NIJ своими руками из доступных материалов. – НУіНА
Задача создания бронепакета, который бы не наносил смертельную заброневую травму, очень важна. Её пытаются решить многие и тратят на это миллионы долларов.
Все держат в секрете состав своих бронепластин.Исходя из гуманности перед человечеством и желания уменьшить количество пострадавших в вооруженных конфликтах со всех сторон, мы делимся конструкцией бронепакета, которая в большинстве случаев спасет вам жизнь.
Стоимость одной бронепластины, которая держит пулю 5.45, 5.56 и обычные пули 7.62, может оказаться намного ниже, чем то, что можно купить. Легче и эффективней.
Сразу предупреждаю, что пробить данный пакет можно быстролетящим ломом, метеоритом, дрелью перфоратором, из танка, гранатомета, крупнокалиберных пулеметов, противотанковых ружей, мощных снайперских винтовок.
Для защиты от снайперских винтовок вам пригодится недорогой бронежилет за 10 000 долларов.
А наш бюджет будет весьма скромен, а в некоторых случаях вы сможете найти комплектующие даже даром.
Поражающее действие пули опасно прежде всего гидроударом, который разрывает полости тела человека. Если бы пуля просто пролетела через тело, 90 % попаданий не были бы смертельны. Исходя из этого, мы, как полные дилетанты в этом вопросе, ставили перед собой задачу поглотить энергию импульса пули, энергию, которая приводит к гидроудару.
Наиболее близким по плотности к плотности тела человека оказался замечательный материал – полиэтилен. Сверхвысокомолекулярный полиэтилен сам по себе останавливает пули пистолетов и мелкокалиберных винтовок.
Купив и порезав на необходимые Вам куски плиту свервысокомолекулярного полиэтилена толщиной в 10-20 мм, Вы сразу же получите готовые бронеплиты стоимостью до 200 гривен каждая.
При попадании в плиту импульс рассеивается по всему объему полиэтиленового пласта, но в том месте, куда попадет пуля, удар будет передан в ваше тело. Будет больно. Но не смертельно. Синяк гарантирован.
Если Вы положите между собой и пластиной полиэтилена металл, то импульс можно существенно уменьшить, большая часть энергии распространиться по массиву полиэтилена.
Но вот пуля с автомата Калашникова имеет большую скорость и энергию, поэтому пробьет такую пластину навылет.
В результате нескольки экспериментов, мы пришли к тому, что пластина прочного и вязкого металла перед полиэтиленовой пластиной уменьшает скорость пули и разрушает оболочку автоматной пули, которая попадая уже полиэтиленовую пластину, быстро теряет скорость и энергию, влипает.
Мы использовали титан толщиной 4 мм как для первой, так и для второй пластины. Между листами титана слой высокомолекулярного полиэтилена 12 мм.
Пуля 5.45мм с стальным сердечником, выпущенная с расстояния 3 метра, полностью остановилась в полиэтилене. Выпуклость на стороне титановой пластины, обращенной к телу человека, составила менее 0,5 мм.
В тоже время, бронебойная пуля калибром 7,62 мм с расстояния 5 метров потеряла оболочку и скорость, но пробила вторую пластину титана, и вывалилась на противоположную сторону. Но это с 5 метров! И после того как вывалилась – она никуда не летела.
Сегодня мы рекомендуем всем желающим сделать себе самостоятельно сравнительно недорогую и надежную защиту 3 класса. особенно рекомендуем всем производителям – ведь вес пластин оказывается менее 3,5 кг при гарантированной защите от 5.45.
Будет интересно знать, что элементами бронезащиты, например, от пистолетных пуль и осколков, может быть такой простой материал, как толстый полиэтилен низкого давления. А так же листы нержавеющей стали, толщиной более 4 мм и их комбинированное применение.
Иногда броня может в полном смысле лежать под ногами. Например, трубы из полиэтилена большого диаметра… Но это если уж очень надо. Зато пластины получаются изогнутые ?
Мы продолжаем наши работы, и желаем всем украинским конструкторам достичь успеха в этом труде.
Слава Украине!
Михаил Притула, 14 сентября 2014 года.
Металл
В армейских бронежилетах, которые должны защищать от более серьезных винтовочных патронов, применяются металлические пластины, которые изготовляются из титана и особых типов стали. Основные привлекательные качества металлов – относительно невысокая стоимость, повышенная прочность и способность выдерживать многократные попадания. Но есть у них и недостатки, среди которых основной – вес. Носить бронежилет, который весит около 8-10 килограмм, можно лишь кратковременно, а если добавить сюда прочее снаряжение, то вес будет намного больше.
| Масса бронежилета | Время непрерывного ношения |
| 7 | 12 |
| 9 | 9 |
| 12 | 5 |
| 16 | 2 |
| 23 | 1 |
Одним из недостатков является то, что стальные плиты опасны из-за разлетающихся после попадания пули осколков, которые могут задеть конечности или голову. Тут можно вспомнить про легкие сплавы алюминия или титана, которые помогают избежать осколков и защищают от серьезной заброневой травмы, но такие материалы значительно дороже, а легкость имеет и обратную сторону – сделать бронепластину высокого класса защиты на базе таких сплавов невозможно. А вот решить вопрос с осколками и броневой сталью можно – достаточно снабдить пластину противоосколочным покрытием, в качестве которого выступает все то же арамидное волокно.
Классы защиты

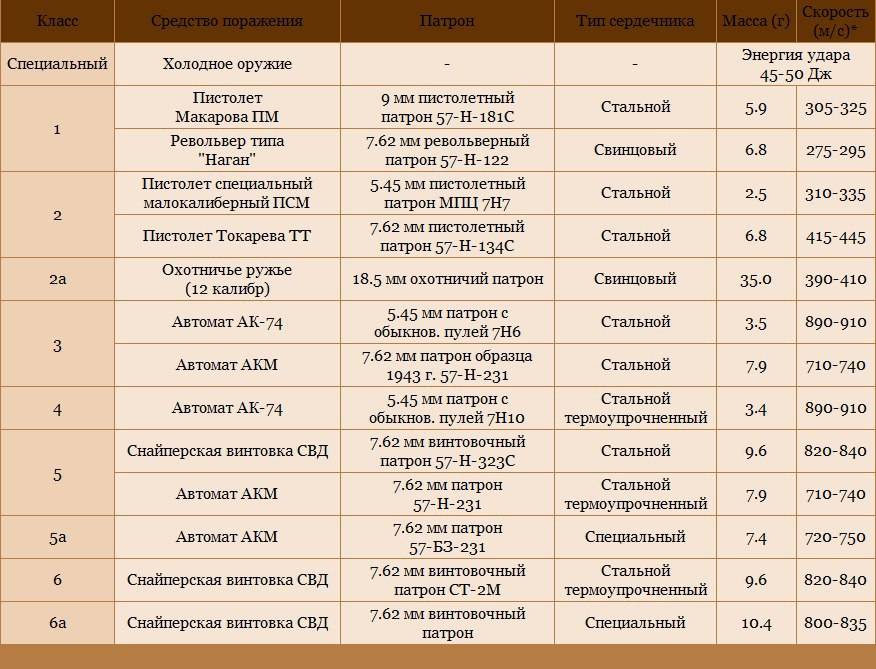

Действие пули принято обозначать классом защиты, который устанавливают, исходя из калибра, типа и массы пули, а также её скорости. Баллистические требования к бронежилетам для вооруженных сил и полиции, в основном, установлены государственными стандартами (например, стандартом Полицейского управления ФРГ, Национальным институтом юстиции США и т. д.). В России они разработаны при участии Всероссийского НИИ стандартизации Госстандарта России. По российскому ГОСТ Р 50744-95 (c учётом изменений от 01.09.2002) бронежилеты разделяются на следующие классы защиты:
|
Каждый следующий класс защищает и от оружия всех предыдущих классов. Кроме того, существуют специальные бронежилеты:
- для защиты от холодного оружия ;
- тяжёлые бронекостюмы для сапёров .
Классы защиты DIN (Германия)
|
- VMR/WK – пуля со сплошной металлической оболочкой и мягким сердечником
- MsF – латунная пуля с плоской головкой
- WK+P -пуля с мягким сердечником и бронебойным наконечником
- VMS/WK – остроконечная пуля со сплошной металлической оболочкой и мягким сердечником
- VMS/HK – остроконечная пуля со сплошной металлической оболочкой и жестким сердечником
Классы защиты NIJ (Национальный институт юстиции США)
|
- AP – бронебойный
- FMJ – в сплошной металлической оболочке
- JSP – в оболочке с мягким наконечником
- LRHV – для длинноствольной винтовки с высокой начальной скоростью
- RN – с закругленным наконечником
- SWC – с зауженной мягкой нарезной частью
Классы защиты CEN (Европейский стандарт)
|
Приблизительное соответствие классов защитных структур бронеодежды по стандартам России (ГОСТ), США (NIJ), Германии (DIN) и по европейскому стандарту (CEN)
ГОСТ (Россия) | NIJ (США) | DIN (Германия) | CEN (Европа) |
1 | I, IIA | L | BR1 |
2 | IIIA | II | BR2, BR3, BR4 |
2a | – | – | SG1, SG2 |
3 | III | – | – |
4 | III | III | BR5 |
5 | III | III | BR6 |
6 | IV | IV | BR7 |
6а | IV | IV | BR7 |
Точное соответствие классов защиты VPAM/BSW2006 (Германия), NIJ (США), ГОСТ (Россия) с технической точки зрения сложно реализовать. Условия испытаний на практике отличаются по множеству параметров: – различиями в применяемом оружии и боеприпасах – количеству выстрелов по объекту – методикой разноса выстрелов – температурными и атмосферными условиями В результате по одним показателям характеристики баллистической защиты различных норм классификации сопоставимы, по другим сильно расходятся.
В заключение
Итак, классы бронежилетов характеризуют степень их защиты от пуль и других угроз для жизни. В зависимости от необходимости используют различные варианты защиты для человека. Самыми распространёнными являются 4 и 5 классы бронежилетов. Такие средства хорошо защищают человека и не создают больших неудобств при использовании.
Каждый вид защитных средств сертифицирует специальная лаборатория, которая по результатам может выдать сертификат соответствия классу защиты. Также стоит отметить большое распространение различных модификаций бронежилетов, которые используются отдельными людьми в силу их профессиональной деятельности.
С момента возникновения межличностных конфликтов, человечество использовало ухищрения для защиты самого себя. Вначале люди использовали примитивные доспехи, вроде деревянного щита. Но человек эволюционировал, а вслед за ним совершенствовались и доспехи.
Сначала они были кожаными, потом — железными, а сегодня они превратились в бронежилеты – достойную защиту от огнестрельного оружия. Ниже будет представлен топ из десяти самых надежных и популярных бронежилетов на сегодня.
ЗКС «Дублон» был создан в России еще в 2000 году. Но на данный момент он является самым лучшим саперным костюмом в мире, превосходя зарубежные аналоги. Создатель «НИИ Стали» ежегодно модифицирует и улучшает качество «Дублона». Он состоит из 50 титановых пластин, которые полностью защищают все тело от головы до ног. «Дублон» способен выдержать выстрелы из автоматов и снайперских винтовок, а также взрыв тротила в полукилограммовом эквиваленте. У него один из самых больших коэффициентов защиты от осколков.
2. Бронежилет БКЗ 6/3-6а
БКЗ, не имея собственного имени, является одним из лучших бронежилетов. Отечественная разработка 100% защитит от пуль калибром 7.62 и от снайперских выстрелов. Также костюм выдержит удар штык-ножом в 45 Джоулей. БКЗ полностью защищает туловище, при этом имеет дополнительные пластины рук и бедер. Вес у него небольшой – всего 12 килограмм. Это делает его одним из популярных бронежилетов в мире.
Бронежилеты «Перехватчик» являются американской разработкой. Главной особенностью бронежилета является его покрытие из специального материала, из ткани «твэрон». Чехол из «твэрона» помог уменьшить вес «Перехватчика» на 20%, поэтому его вес составляет 11,5 килограмм. Он может защитить от пули калибра 9,19 и 7,62.
Новейшая российская разработка. Подразделения специального назначения отзываются о костюме как о надежном и эргономичном. Никаких особых дополнений костюм не имеет – он также способен защищать от автоматных и снайперских пуль. Но именно его весь в 6,5 килограммов является главной особенностью бронежилета.
Разработка ВС США. С 2009 года начал использоваться военными силами НАТО. Хорошо защищает от автоматических пуль, имеет много дополнительных пластин. Бронежилет ценят за высокую скорость снятия костюма, что необходимо при ранении солдата. Конструкция IOTV распределена таким образом, что вес ложится не на плечи, а на все тело. Но большой вес в 16 килограмм заставил задуматься США о замене основного бронекостюма для ВС.
Вошел в состав вооружения российской армии в 2010 году. Имеет класс защиты А и Б. Отлично защищает солдата на дальней и ближней дистанции от обычных и бронебойных пуль. Может выдерживать температурный режим от -50 до +50 градусов. Масса варьируется от 5 до 15 килограммов в зависимости от дополнительных элементов.
7. MTV — Modular Tactical Vest (модульный тактический бронежилет)
Ранняя версия IOTV. До сих пор стоит на вооружении в некоторых частях ВС США. Имеет характеристики чуть ниже, чем IOTV. Надежно защищает от пуль калибра 9х19 и осколков. Вес в 14 килограммов неудобен тем, что нагрузка пришлась на верхнюю часть туловища.
Бронежилет, который повседневно используется полицией. Имеет разную комплектацию, поэтому класс защиты от 2 по 6 класс. Состав бронепанелей состоит из керамики и броневой стали. Легко подгоняется под любое тело. Вес бронежилета — 14 килограммов.
9. Dragon Skin — «Шкура Дракона»
Самая необычная американская разработка. Инновация костюма в том, что он состоит из круглых керамических дисков диаметром в 5 сантиметров и толщиной 6 миллиметров. Испытания показали, что он хорошо держит выстрелы из М16. Но любительские видео показали, что в половине случаев бронежилет не защитит от автомата Калашникова. Вес изделия – 7 килограммов.
Бронежилет состоит из четырех систем для быстрого съема. Тканевая часть Корсара состоит из прочного материала российской разработки. Пластины выдержат любые пули без сердечного наконечника. Простая конструкция имеет вес 8 килограммов.
