Как выпрямить ворота гаража

Сущность проблемы

Почему возникает необходимость ремонта? В процессе эксплуатации ворота в гараже могут подвергнуться различным деформациям и повреждениям. Выделяются такие причины появления проблемы:

• некачественное изготовление несущей рамы и створок (чаще всего плохая сварка);
• использование материалов недостаточной прочности и толщины;
• механические повреждения ворот при их эксплуатации;
• усталостное и коррозионное разрушение элементов;
• проседание грунта.

В результате воздействия указанных факторов гаражные ворота могут приобрести такие дефекты: проседание ворот, перекос и деформация полотна створок, вмятины, трещины и разрывы, образование щелей между створками. Возникающие повреждения мешают:

• открыванию и закрыванию ворот вплоть до полного блокирования их движения;
• осложняют запирание с помощью замков;
• снижают прочность;
• облегчают незаконное вскрытие ворот;
• создают неприглядный внешний вид.

Пользоваться поврежденными воротами становится трудно, а иногда вообще невозможно. Возникает необходимость выправить дефекты, выровнять элементы, произвести необходимый ремонт и замену деталей. От того, как качественно хозяин исправил дефекты, зависит срок службы всего гаража и сохранность машины.

Если ворота выравниваем самостоятельно, то прежде всего надо понять причины появления дефекта, выяснить степень повреждения металла и природу явления. Возможно, что виновником является причина, которую легко устранить, не прибегая к сложным процедурам. В то же время при значительном нарушении целостности появляется необходимость замены отдельных деталей или всей створки. Некоторые работы можно осуществить без снятия створок, а в более сложных обстоятельствах потребуется демонтаж их, а может быть и несущей рамы. Природный фактор может потребовать усиление фундамента опоры. Другими словами, необходимо оценить степень повреждения, и разработать план ремонта.

Как поднять ворота в гараже своими руками

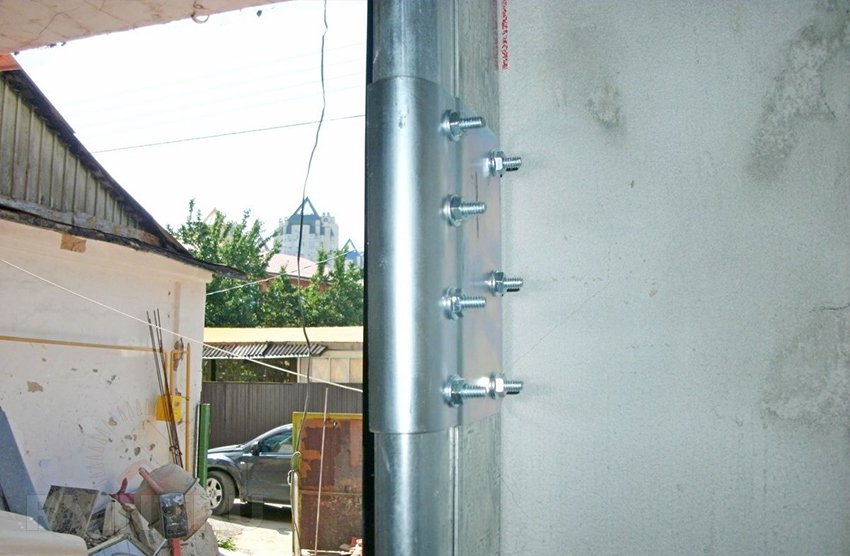

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2-3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5-6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

• На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
• Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
• Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

К сведению!
Упростить ситуацию может наличие бетонной перемычки над гаражными воротами. Грамотные строители таким способом при строительстве гаража переносили часть нагрузки от плит перекрытия на боковые сегменты стены.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Ремонт подъемно-секционных ворот. Учимся находить неисправность

Все неисправности подеъмно-секционных ворот можно разбить на две категории. Соответственно ремонт имеет аналогичную классификацию.

Технические неисправности

1. Во время движения щита ворот появились посторонние шумы.

Исправить это поможет элементарная смазка трущихся во время движения поверхностей, которая также предотвращает преждевременный износ.

1. Ворота стали «тяжелее», то есть вам приходится прикладывать к ним больше усилий.

Это происходит, когда щитовое полотно утратило равновесие, так как исказилось натяжение торсионной пружины. Проведите тест. Опустите ворота до середины. В идеале они останутся в том же положении. Если же ворота падают вниз, то пружина ослаблена, а если поднимаются вверх, значит, излишне натянута. Теперь остается только внести в этот параметр корректировку.

Для наглядности представляем вид торсионной пружины

1. Заклинивание в любом промежуточном положении.

Это возможно от некорректного натяжения троса. Здесь необходимо разматывать трос вручную и укладывать в барабан заново. Эта неисправность требует проведения высотных работ, которые лучше доверить профессионалам.

Так выглядит неисправность троса

1. Поломки, вызванные физическим воздействием.

Эти неисправности выглядят, как поломки всевозможных рычагов и ручек, щеколд. Сюда же можно отнести и повреждения секций полотна (например, вследствие контакта с машиной).  Эти неисправности легко устраняются банальной заменой элементов или секций.

Так выглядит секция поврежденная бампером машины

Автоматические неисправности

Ворота оборудованы определенным перечнем систем автоматики и электроники. Ремонт этой части оборудования необходимо доверить профессионалам. Ведь такой ремонт подъемно-секционных ворот вручную может впоследствии стоит новых ворот.

Способы поднятия (исправления геометрии) ворот

Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле

Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля!
Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель

Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть.
Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем.
Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

1. В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
2. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
3. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
4. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
5. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет! Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой. Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Это интересно: Автоматика для гаражных ворот: рассматриваем все нюансы

Ремонт ворот гаражных металлических

Большей популярностью пользуются прочные металлические ворота. Но и при их установке со временем могут проявиться некоторые дефекты:

• корродирование
• нарушение целостности отдельных секций
• трещины, сколы полотна.

Корродирование

Появление ржавчины после продолжительной эксплуатации совершенно не исключено. При своевременном обнаружении проблемы устранить ее достаточно легко:

Нарушение целостности отдельных секций

Учитывая тот факт, что полотно постоянно подвергается механическому воздействию и ударам даже при самом аккуратном и бережном отношении к своему имуществу, естественно, что по истечению определенного периода времени потребуется обновление полотна.

Ремонтные работы по устранению этой проблемы очень просты:

Появление трещин

При появлении нарушение целостности полотна, для ремонта гаражных ворот примите следующие меры:

1. Зачистите поверхность.
2. Восстановите покрытие с помощью сварки.
3. Зарихтуйте, сравняйте поверхность.
4. Покройте защитной краской в тон всей поверхности или обновите слой краски всех ворот при большой площади повреждения.
5. Дождитесь полного высыхания перед дальнейшей эксплуатацией.

Ремонт откатных ворот своими руками

На втором месте в рейтинге простых неисправностей стоят фотоэлементы безопасности, чаще всего их ставят на откатные изделия. Аксессуар, который предназначен для обеспечения безопасной эксплуатации ворот, иногда становится причиной их неработоспособности, при этом сам остается полностью исправным. Со временем, линзы фотоэлементом могут покрыться слоем пыли и грязи, а зимой снегом и льдом. В этом случае фотоэлементы распознают эту грязь как препятствие для движения створки и не дают ей закрываться. В этом случае просто удалите грязь или снег с фотоэлементов и считайте, что ремонт откатных ворот своими руками выполнен Вами успешно, работоспособность восстановлена и все в порядке.

В зимнее время на зубчатой рейке может образоваться наледь и сосульки, из-за этого привод может отказать, т.к. ведущая шестерня забьётся и заклинит. Просто очистите рейку по всей длине и удалите лед с шестеренки привода, после этого все будет в порядке, работоспособность восстановится.

Также зимой, при обильных снегопадах, многие не чистят зону отката ворот и сам проезд. В этом случае снег и лед постепенно набиваются в балку и трамбуется роликами. В конце концов «роликам некуда будет ехать», створка не сможет совершать полный цикл открытия-закрытия и в конце концов ее заклинит. В этом случае необходимо руками попытаться вычистить снег и лед из балки снизу. Если не получается удалить полностью, снимайте концевой ролик и заглушку, перемещайте створку и опорные ролики сами выдавят все что им мешает. После этого не забудьте поставить заглушки обратно в балку.

У некоторых моделей автоматики для откатных и распашных ворот компании САМЕ есть такой «недостаток». Если установлена сигнальная лампа и она перегорела, то в блоке управления сразу сразу горит предохранитель и привод не работает

В этом случае просто отсоедините кабель сигнальной лампы в блоке управления, замените предохранитель (важно сделать это именно в таком порядке) и привод сразу же заработает

Абсолютно все производители автоматики оснащают свои привода системой аварийной разблокировки. Это необходимо на случай отключения электричества. Обычно это выглядит так: надо отрыть лючок (крышку) на корпусе электропривода и с помощью раз блокировочного ключа (воротка или колесика) расцепить редуктор, после этого створку можно открывать руками. Очень часто, в целях безопасности эксплуатации, на эти лючки или крышки установлены микровыключатели, размыкающие цепь привода при открытии лючка (крышки). После того как вы воспользовались аварийными раз блокираторами, верните все на исходное и не забудьте закрыть лючки (крышки). Если этого не сделать, то автоматика при возобновлении электропитания просто не будет работать

Обратите на это особое внимание

Примерно те же самые неисправности можно устранить самостоятельно если сломались распашные ворота – отсутствие электропитания, фотоэлементы безопасности, снег и лед, лючки разблокировки. Проверить это не сложно, а сэкономите деньги и время.

Ремонт гаражных ворот своими руками

Когда ломаются гаражные ворота секционного типа, то чаще всего это связано с механическим разрушением какого-либо узла или детали. Эти изделия по умолчанию предназначены для отапливаемого помещения и на улице находится только наружная поверхность щита. Их конструкция не подвергается резким перепадам температуры, воздействию дождя и снега, исключением являются «секционки» установленные под навесом и ворота на авто мойках (их конструкция оснащается «антикоррозийным пакетом»).

Поэтому неисправности гаражных ворот, установленных в частных гаражах, это в основном сбой настроек электропривода, износ тросов и пружин, поломка роликов и петель. Настроить блок управления привода в общем то несложно, если внимательно прочитать инструкцию, но вот в остальном не все просто, как кажется, на первый взгляд. Ремонт гаражных ворот своими руками требует определенных навыков и опыта, т.к. после замены деталей, как правило, приходится производить регулировку ворот, а это не просто. Если же вы всё-таки решили устранить неисправность самостоятельно, то рекомендую обратиться к статьям «Регулировка секционных ворот» и «Инструкции для автоматики». Но, по правде сказать, лучше обратитесь к специалистам, не к соседу, у которого такие же ворота и он уже это делал, а именно к квалифицированным сервисным инженерам. Как показывает практика, это все равно обходится дешевле.

Устранение перекосов

Если проседание подразумевает опускание всей створки практически вертикально без нарушения ее геометрии, то перекос приводит к касанию грунта углом и нарушению строго прямоугольной формы. В таком случае появляется проблема не только с открыванием ворот, но и со сведением створок при закрывании.

Причина такого явления может быть связана с деформацией проема ворот. При проявлении дефекта створки не смыкаются в верхней или нижней части. Самый простой способ: отметить появившийся излишек металла и срезать его болгаркой. Значительная деформация требует снятия створки с петель, уточненного раскроя полотна, срезания вертикальной балки створочного каркаса, укорочения горизонтальной балки на несколько мм и приваривание снятого вертикального элемента. Если в результате перекоса образуется большая щель, то следует приварить дополнительную стальную полосу.

Другая причина может быть обусловлена нарушением геометрии створок. В этом случае не выдерживает их каркас, и нарушается прямоугольность. Исправление дефекта осуществляется при помощи закрепления ребер жесткости. Работы проводятся в таком порядке. Из стальной трубы прямоугольной формы нарезаются отрезки, которые по размеру строго соответствую расстоянию между вертикальными балками створочного каркаса. Кроме того, приготавливаются и перемычки, которые устанавливаются между горизонтальными ребрами жесткости. Далее эти элементы с усилием устанавливаются между вертикальными балками, а их горизонтальность проверяется уровнем, после чего они привариваются к балкам и створочному полотну. Окончательно конструкция упрочняется путем приваривания перемычек.

Устранение перекосов

Если проседание подразумевает опускание всей створки практически вертикально без нарушения ее геометрии, то перекос приводит к касанию грунта углом и нарушению строго прямоугольной формы. В таком случае появляется проблема не только с открыванием ворот, но и со сведением створок при закрывании.

Причина такого явления может быть связана с деформацией проема ворот. При проявлении дефекта створки не смыкаются в верхней или нижней части. Самый простой способ: отметить появившийся излишек металла и срезать его болгаркой. Значительная деформация требует снятия створки с петель, уточненного раскроя полотна, срезания вертикальной балки створочного каркаса, укорочения горизонтальной балки на несколько мм и приваривание снятого вертикального элемента. Если в результате перекоса образуется большая щель, то следует приварить дополнительную стальную полосу.

Другая причина может быть обусловлена нарушением геометрии створок. В этом случае не выдерживает их каркас, и нарушается прямоугольность. Исправление дефекта осуществляется при помощи закрепления ребер жесткости. Работы проводятся в таком порядке. Из стальной трубы прямоугольной формы нарезаются отрезки, которые по размеру строго соответствую расстоянию между вертикальными балками створочного каркаса. Кроме того, приготавливаются и перемычки, которые устанавливаются между горизонтальными ребрами жесткости. Далее эти элементы с усилием устанавливаются между вертикальными балками, а их горизонтальность проверяется уровнем, после чего они привариваются к балкам и створочному полотну. Окончательно конструкция упрочняется путем приваривания перемычек.

Когда необходим ремонт гаражных секционных ворот?

Ремонт гаражных секционных работ требуется после сбоев в работе системы из-за интенсивной эксплуатации, воздействия на механизм влаги и осадков, ударов и пр. Обычно мастера отмечают следующие виды поломок.

Повреждение/обрыв тросов

Разрыв или растяжение тросов обычно происходят по следующим причинам:

• износ деталей в процессе интенсивной эксплуатации системы;
• механические повреждения из-за резких нагрузок;
• некорректная установка полотна, которое при движении цепляется за ролики, петли и крепления;
• износ троса при намотке на барабан с разбитыми канавками, сколами, пылью;
• повреждение троса при соприкосновении с неисправными шкивами.

Фотография № 2: Поврежденный трос обычно требует замены

Автоматические секционные ворота при растяжении тросов ремонтируют по такой схеме. Вначале специалисты находят и устраняют причину повреждения, заменяют трос и балансируют торсионный механизм. После чего программируют автоматику.

Ослабление/обрыв торсионной пружины

К ослаблению или обрыву пружин ведут следующие проблемы в системе:

• износ в ходе продолжительной эксплуатации;
• нерегулярность профилактических осмотров и обслуживания;
• работа ограждения при агрессивных внешних воздействиях (в условиях повышенной влажности и критических температур);
• выход из строя соединительной муфты.

Фотография № 3: При ослаблении пружины необходимо провести ее балансировку

Для исправления проблемы специалисты балансируют пружину (или заменяют ее, когда балансировка невозможна), после чего ремонтируют соединительную муфту.

Не срабатывает пульт ДУ

Ремонт секционных ворот Дорхан и Алютех при наличии неисправной системы дистанционного управления обычно требуется по следующим причинам:

• аккумулятор пульта ДУ разрядился;
• радиоприемник вышел из строя;
• износилась электронная схема брелока;
• повреждена электрическая проводка.

Фотография № 4: Если ворота не поднимаются по щелчку пульта, ищите неисправность в автоматике

В процессе специалисты проверяют ключ и приемник, тестируют состояние электропроводки, меняют вышедшие из строя комплектующие и выполняют настройку системы.

Створки не поднимаются автоматически

Если створки не поднимаются и не опускаются в автоматическом режиме, причиной сбоя обычно становится:

• сломанный электропривод;
• отсутствие напряжения в электросети;
• неисправный пульт ДУ, радиоприемник;
• установленный ручной режим управления.

Для корректировки проблемы мастера проверяют, разблокирован ли автоматический режим, есть ли напряжение в электросети, исправен ли привод и части системы управления. Если неполадки обнаружены, специалисты проводят ремонт или оперативную замену дефектных элементов.

Фотография № 5: Створки ворот не поднимаются автоматически

Нередко вызывают мастеров при решении других проблем. К ним относятся:

• шум при поднятии/опускании створок, вызванный пылью на направляющих или износом подвижных деталей;
• поломки редуктора, вала, барабана (нередко требуют полной замены);
• деформация направляющих шин;
• поврежденные панели полотна.

Ремонт секционных ворот своими руками

Ремонт секционных ворот своими руками возможен, если проблема не относится к серьезным. Перед восстановлением работоспособности системы владелец может провести диагностику, для которой потребуются простые инструменты:

• мультиметр;
• набор крестовых и прямых отверток;
• комплект гаечных ключей;
• уровень и рулетка.

Своевременный контроль работоспособности механизмов избежать расходов на ремонт и замену комплектующих. Перечислим основные проблемы и способы их решения.

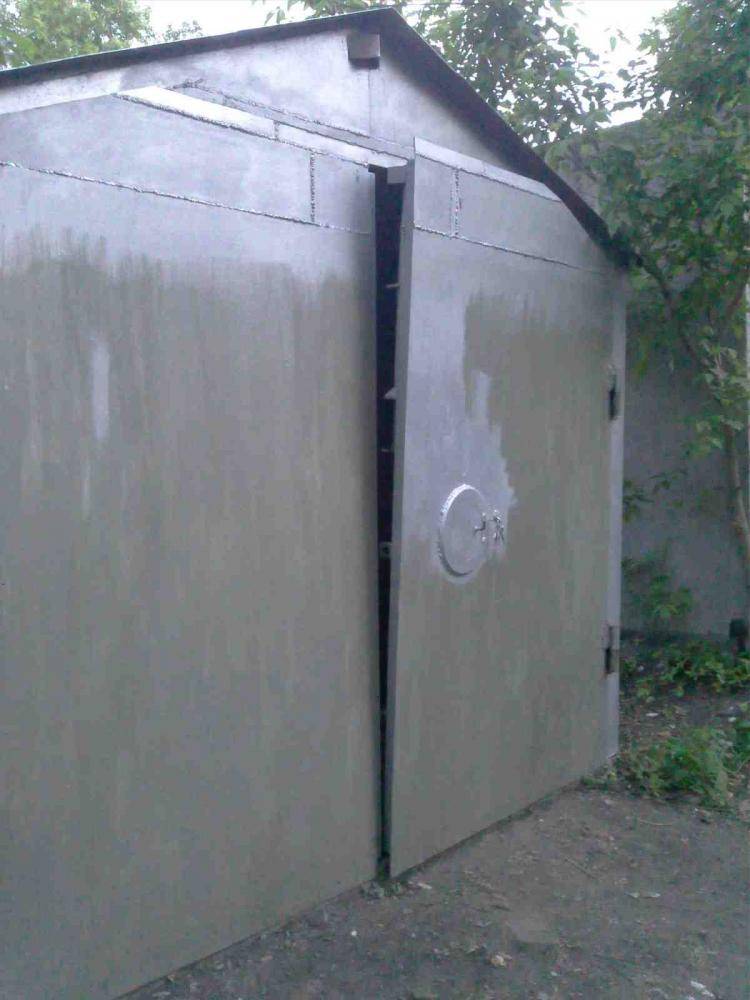

Как выпрямить поведенную створку ворот гаража?

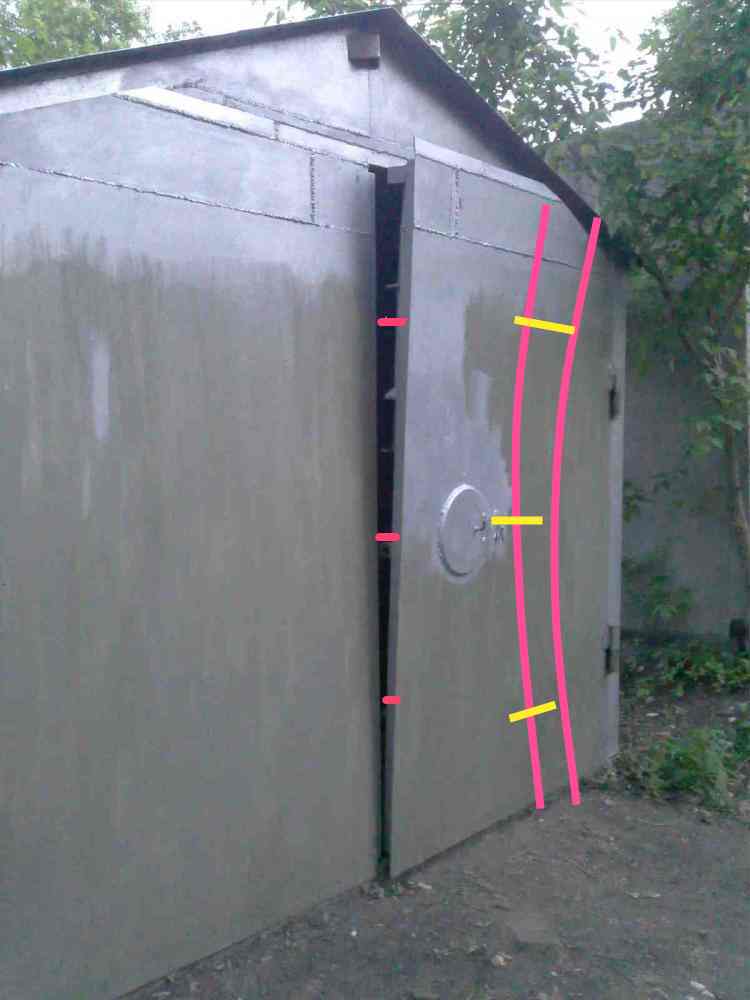

Фотография № 6: Створка гаража поведена по вертикали

Повести створку гаража может из-за повреждения направляющих, неисправной соединительной муфты, растяжения или разрыва троса. При незначительной деформации владелец сам может выполнить рихтовку направляющих, натянуть или заменить тросы, восстановить соединительную муфту.

Как заделать щели в воротах гаража

Ремонт секционных ворот Алютех и Дорхан предполагает заделку зазоров между створками и рамой. Для ликвидации сквозняков можно использовать уплотнительные резинки, бетонную смесь или нейлоновую щетку. Наиболее логично фиксировать материал с двух сторон. Монтажная пена для заполнения щелей не подходит, поскольку она разрушается на открытом воздухе.

Как заменить гнутую нижнюю панель секционных ворот

Поврежденные панели — как раз тот случай, когда требуется оценить свои силы перед ремонтом. Если ранее подобные конструкции устанавливали, взяться за работу можно. В противном случае лучше довериться профессионалам. Схема действий по замене панели:

1. приподнимите полотно на 30–50 см и подвяжите кронштейны последней петли к направляющим;
2. поверните вал, чтобы ослабить тросы;
3. разблокируйте привод и зафиксируйте ворота;
4. замените панель.

Фотография № 7: Поврежденная нижняя панель секционных ворот

По завершении выполните действия в обратном порядке.

Как натянуть пружину секционных ворот

Ремонт секционных ворот с автоматикой Came может потребоваться и при растяжении торсионных пружин. Для возвращения их в правильное положение, действуйте по следующей схеме:

1. проверьте, чтобы маркировка на пружине представляла собой прямую полосу;
2. закрепите створки, поставив струбцину на вал;
3. поместите натяжной стержень в регулировочное отверстие на конце пружины и поверните на четверть оборота;
4. поместите второй натяжной стержень в другое регулировочное отверстие, выньте первый стержень, одновременно поворачивая второй на четверть оборота;
5. повторяйте 3 и 4 шаги, пока пружина не натянется до конца;
6. закрепите натянутую пружину на вал, вставив шпонку и зафиксировав болты;
7. удалите натяжные стержни;
8. проверьте число оборотов по маркирующей полосе.

Изображение № 1: Схема натяжения торсионной пружины

После этого необходимо снять струбцины и проверить работу системы. Если полотно не сбалансировано, уменьшите натяжение пружин на один оборот.

Как открыть секционные ворота без ключа

Открыть секционные ворота без ключа при чрезвычайных происшествиях (отключение электроэнергии, поломки систем) вы сможете, используя аварийную систему разблокировки. Механизм представляет собой специальный шнур, который позволяет отпереть ворота вручную.

Фотография № 8: Для автономного открытия ворот предусмотрена аварийная система разблокировки

При натяжении шнура размыкающие крюки на каретках цепи будут приведены в действие, и полотно поднимется. Для закрывания достаточно вернуть шнур в исходное положение, после чего ворота снова опустятся. К дополнительным способам отпирания системы относят цепной редуктор, ручку с замком и вороток.

Купить ворота, заказать их профилактический осмотр и ремонт вы можете в компании Мастеровит.

Порядок работ по подъему металлического гаража

Работы лучше проводить с напарником, так как конструкция тяжелая и обязательно нужна подстраховка, особенно при работе с домкратом.

Инструменты для работы:

• домкрат, подойдет гидравлика на пятитонный УАЗ, модели, рассчитанные на две – три тонны вес металлической коробки не потянут;
• металлическая труба для упора при поднятии гаража (диаметр минимум 60 мм);
• швеллер двадцатый, полметра;
• сантиметров десять уголка (45х45), его кладем на домкрат и на него устанавливаем трубу;
• доска — 50 мм;
• сразу подготовить кирпичи, на которые будем ставить поднятую коробку.

Если потом под гараж хотите установить сварную конструкцию, то удобней подкладывать не кирпичи, а толстую доску. Так буде удобней регулировать высоту стоек и симметричность всей конструкции.

Перед тем, как поднять гараж уберите весь лишний грунт по периметру, который возможно. Это облегчит работу. Старые гаражи врастают в землю серьезно, бывает, что и на полметра.

Как поднять металлический гараж при помощи домкрата:

если стенки прочно вросли в грунт, то сначала откапываем коробку до основания и поднимаем поочередно заднюю стенку, а потом переднюю.

Совет. Если есть возможность демонтировать ворота, то перед подъемом коробки это надо сделать обязательно, чтобы снизить массу всей конструкции.

поднимать стенку сразу на большую высоту нельзя, может перекоситься каркас металлического гаража, и порвутся швы, соединяющие листы. Поднимаем одну стенку на 10 — 15 сантиметров, потом поднимаем другую.

• в образовавшуюся щель сразу подкладываем доску и начинаем поднимать вторую – обязательно противоположную стенку. Нельзя допускать, чтобы всю конструкцию сильно перекосило;
• постепенно поднимая все стенки на доски, добиваемся сквозных отверстий по всему периметру;
• теперь под все стенки подставляем доску по периметру;
• на доску ставим домкрат на него кусок уголка и на уголок выставляем металлическую трубу;
• на трубу выставляем швеллер так, чтобы он упирался в ребро жесткости основания металлического гаража.

Важно. Если поднимаем длинные стенки гаража, то уголок должен упираться в любую жесткую сварную конструкцию (сварной уголок стенки). Проверьте прочность упора, чтобы при работе домкрата эта конструкция не рассыпалась

Проверьте прочность упора, чтобы при работе домкрата эта конструкция не рассыпалась.

• можно выполнять подъем, опять поэтапно, каждую противоположную стенку поочередно;
• при помощи уровня проверяем горизонталь крыши, где надо приподнимаем стенки и подкладываем камни или доски;
• теперь под все углы надо подложить кирпичи или камни, а также посередине двух длинных боковых стенок.

В таком положении конструкцию надо оставить на 1 месяц, чтобы грунт высох.

Удобно установить гараж на старые железнодорожные шпалы, они уже обработаны заводской защитной пропиткой от влаги и грибка. Для утепления пола, под цементную стяжку, подойдет битое стекло или кирпич, пенополистирол.

Перед тем как поднять гараж, сразу подсчитайте, какая высота будет нужна для устройства бетонной стяжки, утепления или ремонта ленточного старого фундамента.
