Как поднять гараж

Случаи, при которых необходимо поднять ворота гаража и как это сделать

Поднятие ворот при сохранении уровня

Самый распространенный случай, когда из-за слишком низкого расположения ворот открыть их очень тяжело, а иногда и вовсе не возможно. Если такая проблема возникает летом, что уж говорить про зиму, когда снег и лед мешают нормальной их работе. Как вариант, можно подрезать ворота, а въезд в гараж забетонировать. Благодаря этому создастся уклон, и вода будет стекать вниз. Но если работать по этому методу, то уменьшается размер проема.

Для того чтобы поднять ворота гаража, необходимы такие материалы: швеллер, кирпич, вода и ворота. Можно приступать к работе.

Рассмотрим пример, когда требуется сохранить все параметры и поднять ворота.

Этапы работы:

1. Снимите двери;
2. Освободите раму;
3. Уберите несколько рядов кирпича перед проемом;
4. Поднимите ворота;
5. В нижней части поднимите отсыпку;
6. Поставьте ворота на первоначальное место.

Перед началом демонтажа ворот на уровень выше 3- 4 кирпичных рядов, вымойте водой раствор между кирпичами. На его место уложите уголок или швеллер. Это делается перед поднятием гаражных ворот для того, чтобы здание не разрушилось. В противном случае съедет крыша гаража. Швеллер или уголок надежно закрепите анкерными болтами.

Проблема в высоте гаража

Иногда проблемой нормального функционирования ворот может быть их высота. Ее решение потребует опыта и знания строительного дела. Если ваш гараж кирпичный, нужно снять 1 или 2 ряда кладки, после чего усилить полученный откос и поднять раму на нужную высоту.

Есть много способов решения проблемы плохого функционирования ворот. Вы можете выбрать оптимальный вариант решения неполадки. При этом самым распространенным и легким способом увеличения пространства между воротами и землей является подрезание низа створок двери с помощью болгарки.

Сделайте гаражные ворота своими руками. От качественных материалов и от точной пошаговой установки будет зависеть, насколько долго гаражные ворота будут функционировать.

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

• Леса строительные;
• Мощная углошлифовальная машина;
• Перфоратор или мощная дрель;
• Отвес;
• Уровень строительный;
• Инверторный сварочный аппарат;
• Сварочная маска (рекомендуется выбирать маску типа «Хамелеон»);
• Сварочные рукавицы и желательно сварочный костюм;
• Два отрезных круга по металлу;
• Отрезные круги по бетону, один из которых максимального диаметра (фото 3 и 4);
• Сверло по металлу d=8,5 мм;
• Сверло по бетону d=8 мм;
• Электроды МР3 диаметром 3 мм, хотя можно работать и электродами в 4 мм;
• Молоток;
• Долото;
• Ключ рожковый/накидной на 13 для анкерных болтов;
• Полиэтиленовая пленка для защиты помещения гаража от пыли;
• Респиратор для защиты дыхательных путей;
• Специальные очки, защищающие глаза от попадания пыли и мелких камешков, образующихся при проделывании каналов под новую раму ворот;
• Одежда, максимально защищающая участки тела от попадания пыли.

Фото 3. Набор отрезных кругов по бетонуФото 4. Отрезной круг по бетону максимального диаметра

Материалы

• Уголок с шириной полки 40-75 мм для наращивания рамы ворот (ориентироваться на уголок, из которого уже изготовлена рама);
• Уголок с шириной полки 30-35 мм для каркаса ворот;
• Обрезки листа толщиной 2-2,5 мм.

Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.

Порядок работ по подъему металлического гаража

Работы лучше проводить с напарником, так как конструкция тяжелая и обязательно нужна подстраховка, особенно при работе с домкратом.

Инструменты для работы:

• домкрат, подойдет гидравлика на пятитонный УАЗ, модели, рассчитанные на две – три тонны вес металлической коробки не потянут;
• металлическая труба для упора при поднятии гаража (диаметр минимум 60 мм);
• швеллер двадцатый, полметра;
• сантиметров десять уголка (45х45), его кладем на домкрат и на него устанавливаем трубу;
• доска — 50 мм;
• сразу подготовить кирпичи, на которые будем ставить поднятую коробку.

Если потом под гараж хотите установить сварную конструкцию, то удобней подкладывать не кирпичи, а толстую доску. Так буде удобней регулировать высоту стоек и симметричность всей конструкции.

Перед тем, как поднять гараж уберите весь лишний грунт по периметру, который возможно. Это облегчит работу. Старые гаражи врастают в землю серьезно, бывает, что и на полметра.

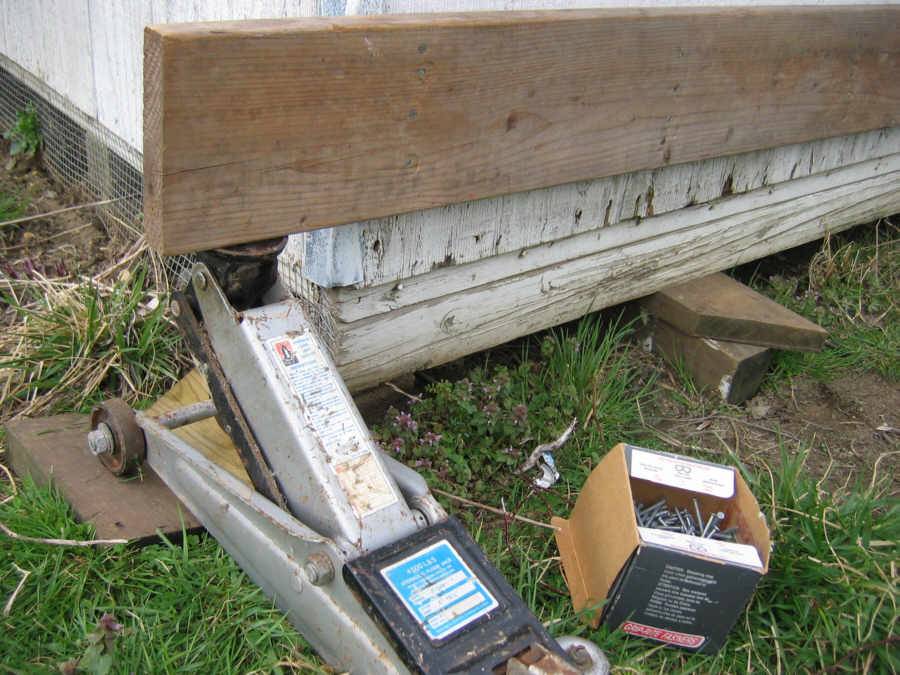

Как поднять металлический гараж при помощи домкрата:

если стенки прочно вросли в грунт, то сначала откапываем коробку до основания и поднимаем поочередно заднюю стенку, а потом переднюю.

Совет. Если есть возможность демонтировать ворота, то перед подъемом коробки это надо сделать обязательно, чтобы снизить массу всей конструкции.

поднимать стенку сразу на большую высоту нельзя, может перекоситься каркас металлического гаража, и порвутся швы, соединяющие листы. Поднимаем одну стенку на 10 — 15 сантиметров, потом поднимаем другую.

• в образовавшуюся щель сразу подкладываем доску и начинаем поднимать вторую – обязательно противоположную стенку. Нельзя допускать, чтобы всю конструкцию сильно перекосило;
• постепенно поднимая все стенки на доски, добиваемся сквозных отверстий по всему периметру;
• теперь под все стенки подставляем доску по периметру;

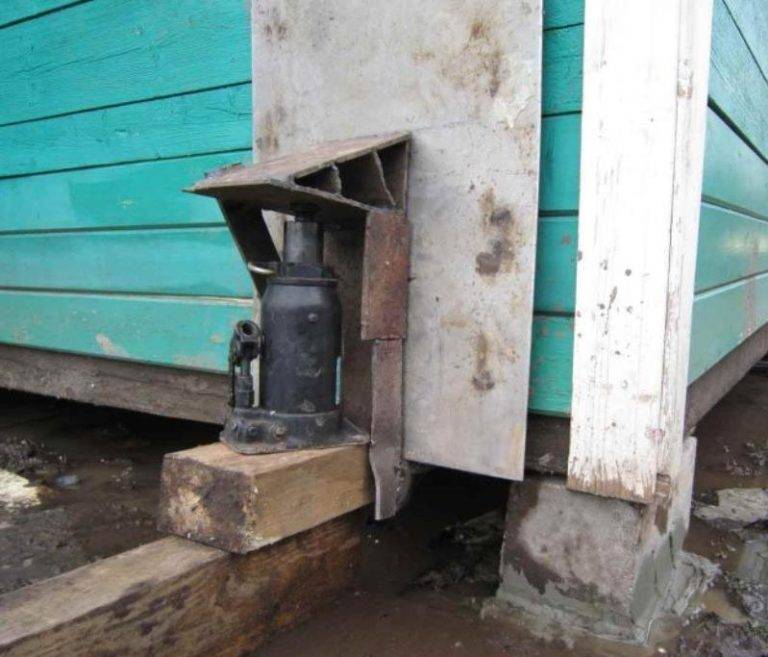

• на доску ставим домкрат на него кусок уголка и на уголок выставляем металлическую трубу;
• на трубу выставляем швеллер так, чтобы он упирался в ребро жесткости основания металлического гаража.

Важно. Если поднимаем длинные стенки гаража, то уголок должен упираться в любую жесткую сварную конструкцию (сварной уголок стенки)

Проверьте прочность упора, чтобы при работе домкрата эта конструкция не рассыпалась.

• можно выполнять подъем, опять поэтапно, каждую противоположную стенку поочередно;
• при помощи уровня проверяем горизонталь крыши, где надо приподнимаем стенки и подкладываем камни или доски;
• теперь под все углы надо подложить кирпичи или камни, а также посередине двух длинных боковых стенок.

В таком положении конструкцию надо оставить на 1 месяц, чтобы грунт высох.

Удобно установить гараж на старые железнодорожные шпалы, они уже обработаны заводской защитной пропиткой от влаги и грибка. Для утепления пола, под цементную стяжку, подойдет битое стекло или кирпич, пенополистирол.

Перед тем как поднять гараж, сразу подсчитайте, какая высота будет нужна для устройства бетонной стяжки, утепления или ремонта ленточного старого фундамента.

Для чего необходимо поднимать гараж

Одной из главных причин, по которым возникает необходимость в поднятии личного гаража, является постепенная деформация фундамента. Это происходит в тех случаях, когда:

• при строительстве применялись листы металла с разной толщиной;
• на стенках короба гаража расположена масса полок для хранения инструментов;
• рядом с постройкой (гаражным кооперативом) находится стройка, что может спровоцировать поднятие грунтовых вод, а соответственно, и деформации грунта;
• фундамент был заложен выше уровня промерзания.

Тем не менее деформация фундамента – не единственная причина, по которой возникает необходимость поднимать гараж. Так, это может быть:

• необходимость в смене или утеплении деревянного пола;
• сложности при открытии дверей (ворот);
• необходимость в утеплении постройки;
• неравномерная просадка;
• устаревание несущих конструкций.

Если речь идет о поднятии, то это осуществляется исключительно по отношению к металлической конструкции гаража

Поэтому важно удостовериться, что постройка металлическая, а не изначально обшитая любым металлом коробка из иного строительного материала

Внешние признаки проблем

Есть несколько признаков, которые свидетельствуют о том, что пора проводить ремонт нижней части постройки. Заметить их несложно. Сюда можно отнести:

• Нарушение основания дома
• Заглубление фундамента в грунт
• Оседание постройки в углах
• Сильный перекос окон и дверей
• Наклон дома

Если вы заметили такие признаки, то вам стоит задуматься о том, как поднять деревянный дом с помощью домкрата. Но для начала нужно определиться, какой именно вид ремонтных работ нужно делать. Кроме замены сгнивших венцов можно прибегнуть к уплотнению фундамента и даже к его полной или частичной замене.

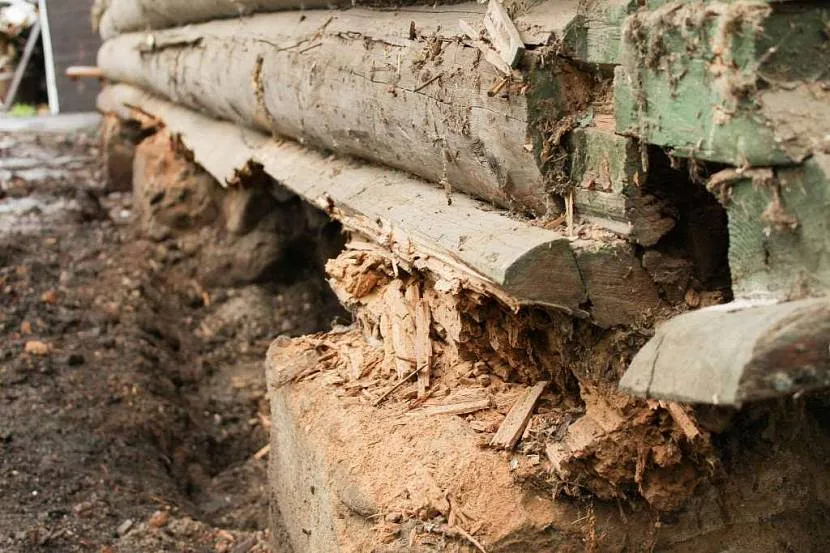

В таком случае однозначно придётся менять весь нижний рядИсточник vosaduly.ru

Кроме ремонтных работ после поднятия дома домкратом можно провести профилактику, обработав дерево от гниения и грибка различными химическими составами.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

1. Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
2. Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о , затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и выдавливать геометрию каркаса до полного выравнивания балок и петель.

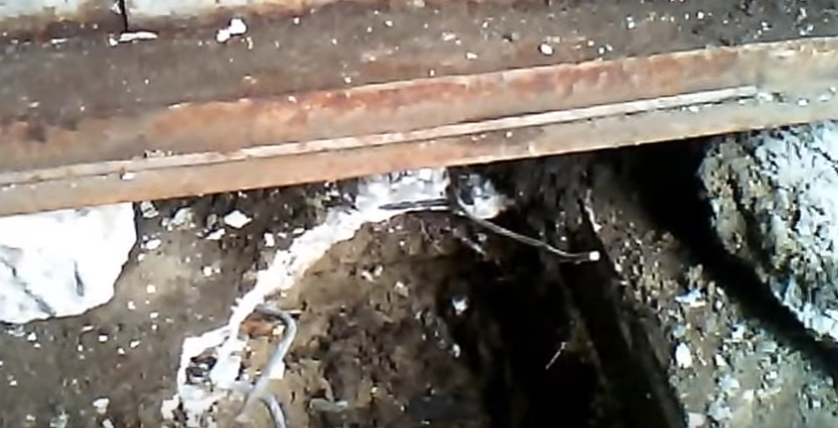

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

Этапы подъёма гаража

• Подъём гаража производится поочерёдным поднятием углов коробки. Сразу на большую высоту поднимать не следует, достаточно ограничиться величиной в 7-10 см, чтобы избежать перекоса каркаса или опрокидывания домкрата.
• Домкрат следует устанавливать на ровную твёрдую поверхность.
• Чтобы не выкапывать приямки для установки домкрата, можно применить заводскую или самодельную вспомогательную стальную лапу, которая выглядит, как стойка с направленными в противоположные стороны полками. Нижняя полка подводится под основание гаража, а в верхнюю полку упирается подъёмная головка домкрата.
• Приподняв конструкцию, следует сразу подложить подготовленный кирпич или деревянный брусок, главное, не подсовывать пальцы своих рук.
• Эта процедура производится по всем четырём углам гаражной коробки.
• Если полученной высоты подъёма недостаточно, то действие продолжается по той же схеме.
• Последним этапом подъёма идёт точная настройка горизонтальности. В соответствии с показаниями строительного уровня, некоторые углы придётся немного приподнять или опустить. Также следует проверить работоспособность гаражных ворот. При наличии перекоса необходимо произвести дополнительную корректировку.

Весь образовавшийся просвет между коробкой и грунтом теперь можно забетонировать, заложить кирпичом или засыпать щебнем и покрыть цементной стяжкой. Главное, чтобы опора была устойчивой и прочной.

Если для подъёма гаража у вас под рукой почему-то не оказалось домкрата, то можно попробовать воспользоваться рычагом из примерно двухметровой прочной стальной трубы. Но в этом случае без помощников уже не обойтись.

Задать вопрос эксперту

Порядок сборки

Ниже на фото приведен пример, как собрать металлический гараж б.у. своими руками, покупать такой гараж лучше «во время очередного сноса» незаконных построек. Люди пытаются избавится от этой проблемы, продают такие гаражи за дешево, цены на б.у. гаражи начинаются от 8.000 рублей.

В зависимости от конструкции металлического гаража, процесс сборки может немного отличаться. Гараж из цельных стеновых панелей собирается по следующей схеме.

1. панели раскладываются по периметру установки;
2. нижняя часть каждой из стен выравнивается по внутренним размерам;
3. поднимаются и закрепляются между собой сначала задняя стенка и любая из боковых;
4. поднимается и крепиться вторая стенка.

После того как гараж выровнен, могут устанавливаться ворота или перемычки по переднему краю, а после них уже монтируется роллет. На последнем этапе собирается крыша гаража.

Гараж из мелких панелей собирается аналогично, только сначала, необходимо собрать сами стены. Если гараж собирается при помощи сварки, то для того чтобы иметь возможность его регулировать, не нужно сразу полностью проваривать швы, достаточно сделать прихватки в нескольких местах, на каждом стыке деталей. Такая схема позволит при необходимости разобрать или отрегулировать гараж. После того как все детали установлены на свои места и конструкция выровнена, можно полностью проваривать места соединения деталей.

Надо поднять гараж – причина, деформация фундамента

В гаражных кооперативах, которые формировались еще в советские времена, не особо заботились о качестве и надежности фундамента. Сейчас такие «островки» металлических гаражей часто расположены рядом с новыми микрорайонами.

А при большом строительстве и глубоких котлованах под многоэтажки деформация грунтов неизбежна. Поэтому часто возникает проблема – как поднять металлический гараж, если фундамент просел или перекосился.

Причины деформации ленточного фундамента или просадки грунта под гаражом:

• неравномерный вес металлических стенок гаража. Часто самодельные сварные конструкции сделаны из листов металла разной толщины;

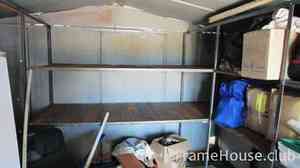

• по стенкам гаража всегда есть полки с инструментами и другими необходимыми для гаражника мелочами. Они тоже добавляют нагрузку на слабый фундамент;
• если рядом происходи масштабная стройка, то деформация грунта неизбежна, поэтому «плывет» фундамент и его надо укреплять;
• ливневые сезонные воды или поднятие грунтовых вод тоже могут вызывать пучение грунта и деформацию фундамента и земли под металлическим гаражом;
• слабый грунт – глина, суглинок и супесь при резких перепадах температур тоже выталкивают старую ленту фундамента при сезонной пучинистости, если фундамент расположен выше точки промерзания почвы.

Необходимо сначала выяснить, по какой причине перекосился гараж и только потом приступать к подъему и ремонту.

Как поставить металлический гараж на фундамент?

Если Вы хотите сделать бетонное основание, то после этого делается деревянная опалубка. Далее в неё укладывается гидроизоляция, в роли которой чаще всего выступает полиэтилен. В каждом углу выполняются анкера из прута для крепления каркас гаража, причём их высота должна быть как минимум 30 сантиметров от верхнего края. Чаще всего металлические листы изготавливаются прямиком под размер заказчика. Из-за этого количество отходов значительно минимизируется, а сам монтаж становится в разы проще.

Далее готовится бетон из такой смеси: две части песка, две части щебня, одна часть цемента, который заполняется в подготовленную опалубку. Необходимую прочность бетон обретает, в среднем, через месяц, но сварочные работы можно проводить сразу же после его застывания.

Техника безопасности и другие советы

При наличии рядом стоящих соседних гаражей убедитесь, что ваш с ними не связан. В противном случае вы рискуете поднять крышу соседа. Проводите работу вместе с напарником. Во-первых, дополнительные руки не помешают, во-вторых – страховка

При этом важно следить, чтобы во время работ внутри гаража никто не находился. Если в результате неправильных действий произойдёт существенный перекос, и конструкция рухнет, вы избежите ненужных травм или даже жертв

Появление подозрительных звуков может говорить об опасности обрушения. В этом случае прекратите работы и отойдите на безопасное расстояние. Не просовывайте руки в образовавшееся пространство под стенками. Отведите эту роль доскам. Как только все углы будут стоять на кирпичах, выровняйте конструкцию с применением уровня. В процессе подъёма следите, чтоб не было сильного перекоса, способного стать причиной развала всей конструкции. Подъём осуществляйте не более, чем на 10 – 15 см. Как только заметите перекос, переходите к подъёму следующей стенки. При наличии залитой отмостки вокруг конструкции, её придётся убрать, чтобы получить доступ к периметру гаража. Если причиной перекоса стала неравномерная просадка, возможно обойтись подъёмом только перекосившейся части, а не всей конструкции. Подобное может произойти из-за частичного разрушения фундамента или основания гаража. Перед проведением работ проверьте надёжность несущих элементов. Если их крепость вызывает сомнения, лучше откажитесь от самостоятельного проведения работ. В противном случае может произойти полное разрушение каркаса и обрушение всего строения. Если гараж сильно ржавый, а вы хотите его поднять, усильте каркас уголками или швеллерами, подварите ржавые участки
В этом случае работы следует проводить особенно аккуратно, обращая внимание на перекосы

Если у вас есть малейшие сомнения в собственных силах, есть смысл обратиться к профессионалам. Лучше заплатить, чем обрушить всю конструкцию металлического гаража.

Проблема – как поднять металлический гараж, может возникнуть по многим причинам:

• просели ворота и открываются с трудом;
• поднялся уровень грунтовых вод на участке;

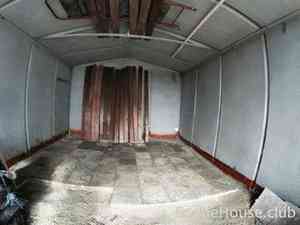

• надо поменять деревянный настил пола;
• есть желание утеплить гараж и избавиться от сырости.

Утепленная цементная стяжка пола тоже требует поднятия металлической коробки гаража. Если просевшие ворота можно просто подрезать болгаркой или убрать лишний грунт, то другие проблемы решаются не так просто.

Сборка гаражного крана

Сделать конструкцию, называемую в простонародье гусем, достаточно просто. Для начала в интернете следует найти чертеж и подогнать его под свои размеры. Для механизма, описанного ниже, берем минимум материала, чтобы получить недорогой, но надежный помощник.

Материалы и инструменты

Для создания приспособления понадобятся следующие материалы:

• труба прямоугольного сечения 80 на 80, длина 7 метров;
• труба диаметром 89 мм, длиной 700 мм – 2 штуки;
• труба диаметром 76 мм, длиной 900 мм;
• колеса поворотные – 2 штуки;
• колеса обычные – 2 штуки;
• колеса с тормозом – 2 штуки;
• пластины из металла 8 мм – 4 штуки;
• домкрат грузоподъёмностью 5 тонн;
• цепь, крюк;
• шпилька М14 длинной 1000 мм.

Инструменты понадобятся следующие:

• болгарка;
• сварочный аппарат;
• дрель;
• гаечные ключи.

Ход работы

Процесс монтажа происходит следующим образом:

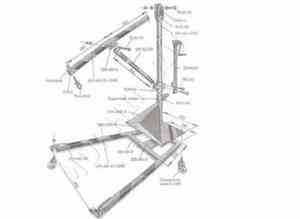

1. Ознакамливаемся с чертежом, выясняем все основные моменты.
2. Для начала следует сварить стыковую часть опоры, она будет основой для будущего крана.
   На нее же наваривает узлы с колесами.
3. К стыковой части привариваем вертикальную стойку.
   Данный конструктивный элемент в нижней плоскости оснащаем распоркой.
4. На вертикальную стойку монтируем домкрат, и стрелу крана.
   Домкрат закрепляется одной стороной на вертикальной опоре, а второй стороной – на стреле.
5. К концу стрелы приваривается крюк, а также растягиваются цепи.

Как видим, нет никаких сложностей при монтаже подъёмника и это вполне реально сделать у себя в гараже своими руками.

В настоящее время подъёмные устройства, изготовленные своими руками, все больше завоевывают сердца автомехаников в первую очередь за счет своей низкой стоимости. Механизм, описанный в статье, сделан из минимального количества материала, но он будет служить достаточно долго.
