Когда нужна регулировка
Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.
Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.
При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.
При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.
Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.
Что именно можно отрегулировать
Специальные «настройки» доводчика подразумевают регулировку трёх его функций:
Скорость закрывания двери. Она важна, так как за идущим в подъезд жильцом могут успеть войти посторонние люди
Важно, чтобы дверь закрывалась с интервалом 5–7 секунд на одного идущего. К тому же при медленном закрывании створки в подъезд идёт холод или летят насекомые, бегут бездомные животные
- Промежуточный ход полотна. Здесь подразумевается скорость притяжения створки к магниту. То есть интервал движения полотна после полного открытия. Отрегулировав этот параметр, можно обеспечить постоянное открытие створки.
- Дохлоп. То есть прямой контакт двери с луткой или магнитом. Нежелательно, чтобы дверь с доводчиком со всего размаху билась о раму. Это некомфортно для пользователя и вредно для обналичника/магнита.

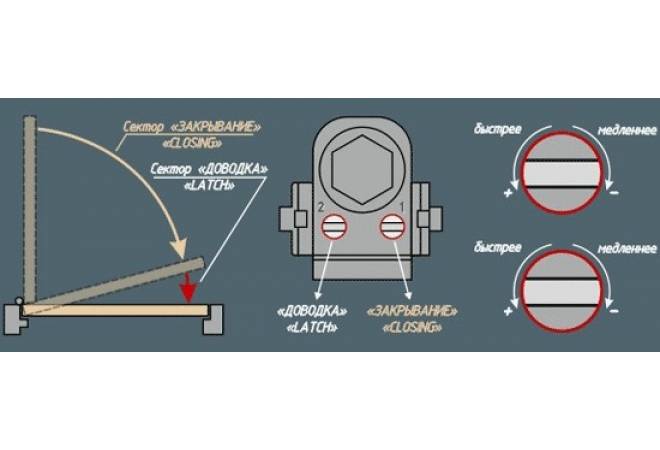

Установка дохлопа
Теперь давайте разберем, как отрегулировать доводчик двери для установки дохлопа. Этот режим позволяет плавно закрывать двери, оставляя небольшой зазор перед полным захлопыванием. Также он выполняет функцию, обеспечивающую более плотное прилегание полотна к раме.
Для того чтобы выставить дохлоп, необходимо изменить положение второго винта, расположенного на корпусе доводчика. Когда до полного закрывания будет оставаться примерно 10-15 градусов, сработает замедление, а затем полотно притянется до конца. Винт регулирует скорость этого движения.
Скорость дохлопа настраивается с помощью регулировочного винта под номером 2
Правильный выбор дверного доводчика
Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:
- Экономия тепла в помещении.
- Отсутствует шум при движении двери.
- Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.
Принцип работы дверного доводчика
Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.
- Значение имеет ширина двери. При широких дверных полотнах требуется устанавливать 2 механизма.
- Вес двери. При монтированных тяжелых дверных полотнах требуется использовать нижние доводчики, поскольку верхние устройства не будут работать в полную мощь и есть вариант быстрого выхода из строя. Данный вид доводчика является самым надежным, если дверь мощная и имеет большой вес (300 кг).
- Внешний вид двери. Доводчики имеют различные цветовые оттенки, а также формы. Это позволяет выбрать доводчик под внешний вид дверного проема и полотна.

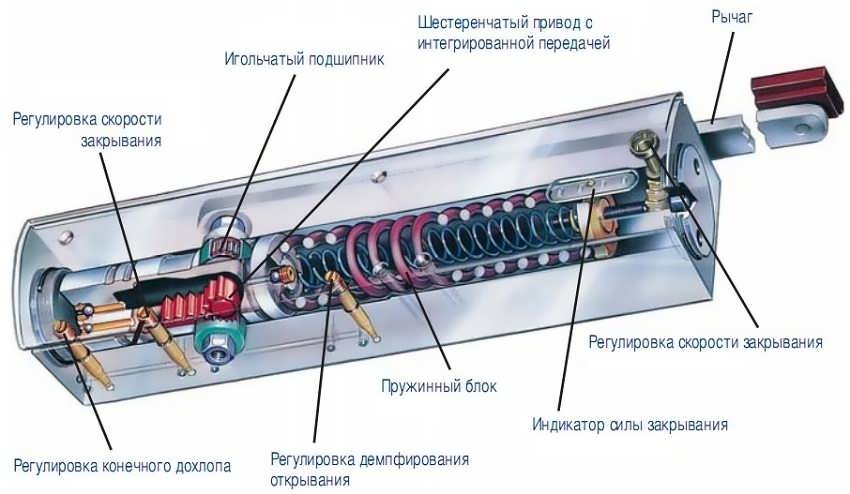

Схема работы дверного доводчика
В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.
Ход установки

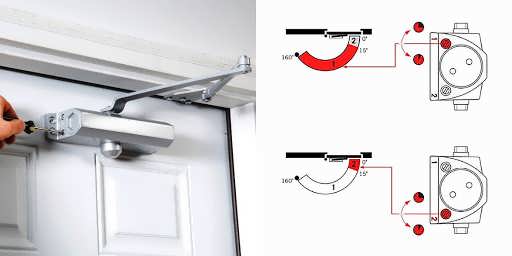

Регулировка дохлопа
Дохлопом называют расстояние в 10-15% открытого положения створки до полного закрытия. Регулировка этого показателя позволяет менять скорость на протяжении этого участка, обычно замедляя движение створки, что позволяет спокойно зайти в дверной проход как пожилому человеку, ребенку, так и выйти покупателю с полными сумками из торгового центра. Настроить доводчик на увеличение скорости дохлопа можно, повернув второй клапан по направлению часовой стрелки. Чтобы дверь не хлопала, потребуется уменьшить скорость дохлопа поворотом клапана в противоположную сторону.
Обращаем внимание, что регулировка дохлопа проводится только в положении полного открытия створки
Виды доводчиков
Дверной доводчик накладной
Выбор доводчика зависит от условий эксплуатации. Выпускают термостабильные модели, которые работают в большом диапазоне температур. На жаре масло внутри устройства перетекает ускоренно, заслонка при этом компенсирует снижение вязкости вещества, в холоде ситуация меняется.
По строению механизма доводчики бывают:
- пружинного типа – относятся к устаревшим моделям, которые не зависят от величины момента при открывании;
- с зубчатой планкой и шестерней – являются распространенными видом на основе гидромеханического контура и реечной трансмиссией;
- кулачковые механизмы на базе профилированного эксцентрика между шпинделем и упругой деталью – задают различные моменты по величине.
Играет роль правильная регулировка механизма, чтобы у пользователей не возникало желания помочь закрыванию дверной створки. Усилие прикрытия нормируется и подразделяется на классы ЕN1 – ЕN7, при этом категория зависит не от веса полотна, а от инерционного момента и размера плеча. Недорогие варианты чаще имеют класс ЕN4, у их предусмотрена схема регулировки силы закрывания в пределах нормы.
Накладные
Устройства нужно устанавливать поверх створки двери, а ответную фурнитуру ставить на коробке или в области над проемом. Конструкция относится к практичным вариантам с простым монтажом.
Установка доводчика накладного типа проводится в торговых павильонах, офисах, где нужно мягко закрывать полотно и удержать его в таком положении. Мощные механизмы работают с железными створками, дверями из натурального дерева, толстого стекла.
Есть два конструкционных метода передачи нагрузки на пружину.
- Зубчатый привод действует на шестерню, которая приводит в действие штифт или поршень с соответствующими выступами. Надежный механизм практически не ломается, прочность зависит от характеристик металла.
- Доводчик с ездящим стержнем имеет 2 поршня для открывания и захлопывания полотна. Элементы движутся от действия эксцентрикового вала. Размеры скользящей модели меньше зубчатой, но практичность не уступает.
Есть модели с шарнирной или рычажной тягой, где вращение передается складывающимся рычагом. Они мало защищены от вандалов и некрасиво выступают перпендикулярно плоскости двери.
Напольные
Напольная модель
Устройства предназначены для установки в полу. Их применяют для одностороннего распахивания и маятникового типа дверей. Механизмы функционируют безопасно и удобно, при этом остаются закрытыми от посторонних глаз. Модели чаще выпускают с фиксацией полотна в открытом виде. Используют в дверях складов, цехов, где нужно проносить крупные вещи, осуществлять проветривание. Обязательно ставят в медучреждениях, местах прохождения инвалидов.
Механизм располагается в открытой коробке. Для открывания нужно приложить усилие, закрывание происходит плавно. Напольный вариант работает с полотнами дверей шириной до 1,6 м, а вес не должен превышать 160 кг.
Выбор напольного доводчика по параметрам двери:
- масса до 20 кг, ширина до 0,75 м — ставят модель ЕN1;
- 20 – 40 кг, 0,85 м — ЕN2;
- 40 – 60 кг, 0,95 м — ЕN3;
- 60 – 80 кг, 1,1 — ЕN4;
- 80 – 100 кг, 1,25 м — ЕN5;
- 100 – 120 кг, 1,4 м — ЕN6;
- 120 -160 кг, 1,6 м — ЕN7.
Для полотен шире 1,6 м устанавливают верхний и нижний доводчик. Монтаж напольного варианта заключается в прикручивании нужных мест и формировании половой ниши.
Скрытые
Скрытый доводчик
Чаще ставят на межкомнатных полотнах. Второе наименование доводчика — рамочный. Рабочий механизм скользит изнутри корпуса. Модель в форме цилиндра врезают в деревянное полотно, т. к. устройство имеет малые габариты, а скользящее русло монтируют в коробку. Движение передается створке по жесткой штанге.
При выборе учитывают факторы:
- вес полотна, т. к. приборы скрытого типа имеют разные мощности, и неправильная ориентация по величине усилия приведет к тяжелому открыванию или несрабатыванию закрытия;
- интенсивность пользования дверью — каждое устройство имеет определенный ресурс работы;
- температура — при показателях ниже -10°С выбирают оптимизированные для этого модели;
- толщина створки и коробки — чтобы поставить устройство, нужно его заглубление в полотно.
Инструкция по установке продается с механизмом. Для регулировки предусмотрен винт ослабления и натяжки пружины, элемент выбора скорости открывания.
Как выполнить регулировку доводчика своими руками?
Советы мастеров по ремонтированию доводчика дверей
Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».
Вы самостоятельно чинили доводчик?
данет
При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава. Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто
Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.
Не пропустите: Ограничитель открывания двери : как грамотно выбрать и правильно установить стоппер для двери
Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки
Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.
Прежде чем начать починку определяют причину появления неполадок. Основные причины:
- Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
- Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
- Закрытие полотна своими силами, вместо установленной скоростной настройки.
- Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.
Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.
Чаще всего случаются два вида поломок: утечка масла или деформация штанги:
1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.
2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.
Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.
https://youtube.com/watch?v=ltkKP8GsBqw
Самостоятельная настройка устройства
В механизме доводчика возможно настроить всего несколько параметров: задержка, дохлоп и скорость закрывания двери. Современные механизмы могут быть оснащены регулировкой скорости в интервале 80-90 градусов.
Регулируя механизм своими руками важно знать следующие нюансы:
Доводчики используют для всех разновидностей дверей – для наружных и для комнатных. Быстрый ход желательно устанавливать для входной двери. Это необходимо, чтобы в дом попадало меньше насекомых и холодного воздуха. Комнатные доводчики можно настроить на медленный ход. При выборе скорости следует учитывать такие факторы, как сезонность и личные предпочтения жильцов дома.
Если в помещение постоянно заходит и выходит много людей, то необходимо настроить доводчик на промежуточный ход. Так можно организовать проход подряд нескольких человек за одно открытие двери. Чтобы дверное полотно было открытым всегда, нужно задействовать соответствующий винт.
Когда люди регулируют доводчик самостоятельно, они нередко забывают про дохлоп. Он нужен чтобы дверное полотно закрывалось быстрее
Важно найти «золотую середину». Тогда не будет происходить резкое захлопывание двери или её удар по дверной коробке.
Когда требуется регулировка
Регулировка доводчика двери – дело довольно простое, это легко можно сделать своими руками. Давайте рассмотрим, в каких случаях может понадобиться корректировка параметров этого устройства.
В первую очередь следует помнить, что продолжительность исправной работы любого устройства зависит от его качественного обслуживания на протяжении всего срока эксплуатации. Поэтому один-два раза в год необходимо проводить осмотр доводчика и исправлять мелкие неполадки. Особенно это актуально при смене сезонов.
Осмотр доводчика рекомендуется проводить как минимум 1-2 раза в год
Зимой и летом климатические условия разительно отличаются. Большинство доводчиков имеет масляное наполнение, а как известно, любая жидкость изменяет свое состояние в зависимости от температуры внешней среды. Так, зимой масло становится более вязким и движение двери замедляется, летом все происходит с точностью до наоборот, поэтому желательно подтянуть доводчик до необходимого уровня.
При смене сезонов года необходимо обязательно проводить регулировку доводчика
Корректировка устройств также необходима, если вы заметили какие-либо неполадки или вас просто не устраивают выставленные настройки его работы. Если доводчик начал тормозить или дверь закрывается слишком быстро и резко, рывками, долго не притягивается, все это можно попытаться исправить.
Доводчик подлежит обязательной корректировке в случае возникновения неисправностей
Немного сложнее обстоят дела в случае, если дверной доводчик вышел из строя. Тогда простая регулировка может оказаться малоэффективной и потребуется проведение дополнительных ремонтных мероприятий.
Кроме этого, знания о возможности выставления функций доводчика пригодятся при первичной установке, когда его требуется отрегулировать в соответствии с условиями использования. Реже может понадобиться временная корректировка усилий и функций изделия уже в процессе его использования.
Необходимость в регулировании механизма
После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.
Регулировка после монтажа
Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.
Рекомендации по настройке доводчика непосредственно после его установки:
- В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
- Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
- Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.
Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.
Настройка в период эксплуатации
Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.
Зимой регулировку доводчика рекомендуется выполнять еженедельно
Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой
Скорость перемещения дверного полотна
Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.
Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.
Регулировка дохлопа
От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.
Ослабление дверного доводчика
Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.
Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:
Как отремонтировать доводчик своими руками?
Следует отметить, что нередко замена устройства обходится дешевле чем его ремонт. Ведь многие производители делают неразборный корпус. Поэтому замена недорогой детали, например, манжеты не представляется возможной. И пользователь вынужден приобретать новый доводчик.
Но ряд неисправностей можно устранить своими руками. Наиболее часто происходит поломка рычажного узла. Основные причины такой неисправности — излом рычага, разрушение в месте его закрепления. Также рычажный узел становится неисправным, когда ломается штанга в результате повреждения корпуса. Такие дефекты устраняются с помощью сварки.
Однако сначала нужно выяснить, насколько целесообразно выполнять ремонт доводчика двери. Возможно, новая штанга обойдётся дешевле сварных работ. Покупая новую запчасть, следует учитывать, что она должна быть той же фирмы, что и механизм доводчика.
Если же корпус устройства разбирается, то ремонт можно выполнить следующими инструментами:
- Набором шестигранников;
- Плоскогубцами;
- Отвёртками;
- Простыми гаечными ключами.
Резкое закрытие двери бывает вызвано износом манжет или сальников. При такой поломке из устройства вытекает масло. Когда механизм доводчика разборный, тогда возможна замена этих элементов. В противном случае потребуется покупка нового корпуса либо всего механизма.
Бывает так, что доводчик открываться чересчур медленно. Причиной этой неисправности может быть высокая густота масла. Как правило, это происходит после 4-6 лет использования устройства. В таком случае, возможно, стоит попробовать заменить масло. Но, как правило, это не предусмотрено конструкцией.
Есть ещё один способ замены масла. Но для его реализации этого с ремонта требуются слесарные навыки. Заключается он в следующем:
- Сделать отверстие в корпусе;
- Нарезать резьбу;
- Слить старое густое масло;
- Залить новое масло через штуцер.
Установка доводчика на дверь (способы и виды монтажа)
Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.
Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.
Установка доводчика на металлическую дверь
Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.
Как установить доводчик на металлическую дверь:
Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.
Установка доводчика на пластиковую дверь
Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.
Варианты правильной установки доводчика на дверь
Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:
- Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
- В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
- Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
- Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.
