Устройство доводчика
Помните, чем раньше осуществлять ремонт дверных доводчиков, тем больше вероятность успеха. Но для того, чтобы приступить к работе, нужно знать, как он устроен.
Внутри устройства находится пружина, которая аккумулирует усилие, прикладываемое при открывании двери. Благодаря специальной жидкости, находящейся внутри герметично выполненного доводчика, она постепенно распрямляется, возвращаясь в исходное состояние. Это обеспечивает плавный ход дверного полотна при закрывании.
Движение двери обеспечивается рычажным узлом, который крепится с одной стороны к панели механизма, а с другой – к двери.
Монтаж доводчика
Способы установки накладного доводчика на дверь.
Монтаж доводчика — не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.
Монтаж доводчика включает следующие действия:
- определение угла открывания двери;
- использование шаблона из комплекта;
- отметка отверстий на двери и на ее коробке;
- просверливание отмеченных отверстий;
- закрепление рычага шурупами;
- регулировка работы пружины.
Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.
На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.
Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.
Типовые виды ремонтов
Все вышеперечисленные причины могут повлечь за собой ремонтные работы дверного доводчика:
Искривление, коррозия, разрыв штанги – данная деталь находится в поле зрения на постоянной основе, поэтому заметить эту проблему можно невооруженным взглядом. Стоит периодически визуально проверять данную часть механизма. Если обнаружились минимальные повреждения, их следует устранить в кротчайшие сроки.
Искривления, изгибы штанги можно выправить, но следует быть аккуратными – при сильном воздействии молотка есть вероятность слома.
Коррозию необходимо устранить с помощью зачистки и вскрыть специальным антикоррозийным покрытием или просто покрасить.
Разрыв можно устранить с помочью сварки, важно помнить про швы – их тоже необходимо зачистить и вскрыть антикоррозийным покрытием. Если же урон штанги максимальный и устранить его трудоемко и нерентабельно, то лучше всего заменить деталь новой
Если же урон штанги максимальный и устранить его трудоемко и нерентабельно, то лучше всего заменить деталь новой.
Актуальная проблема – это вытекающее масло. В период зимних морозов возможна поломка основной части масленого механизма, которая отвечает за плавный ход двери. Если масло из главного механизма вытекло, то доводчик не потеряет основную функцию – закрытие дверей, но будет работать как пружина. По возможности, эту поломку необходимо устранить в минимальные сроки, ведь если ее проигнорировать, то в итоге придется покупать новый механизм. Ремонт доводчика в данном случае производится при помощи герметического клея. Разумеется, что перед этим находится и ликвидируется течь.
Редко, но встречаются эпизоды халатного отношения сотрудников на заводе-производителе – просто забыли долить масла и необходимо произвести заправку механизма. Возможна заправка моторным маслом на синтетической основе, а для более экономного варианта подойдет и амортизационная жидкость. Заправляется масло через отверстие регулировочных винтов.

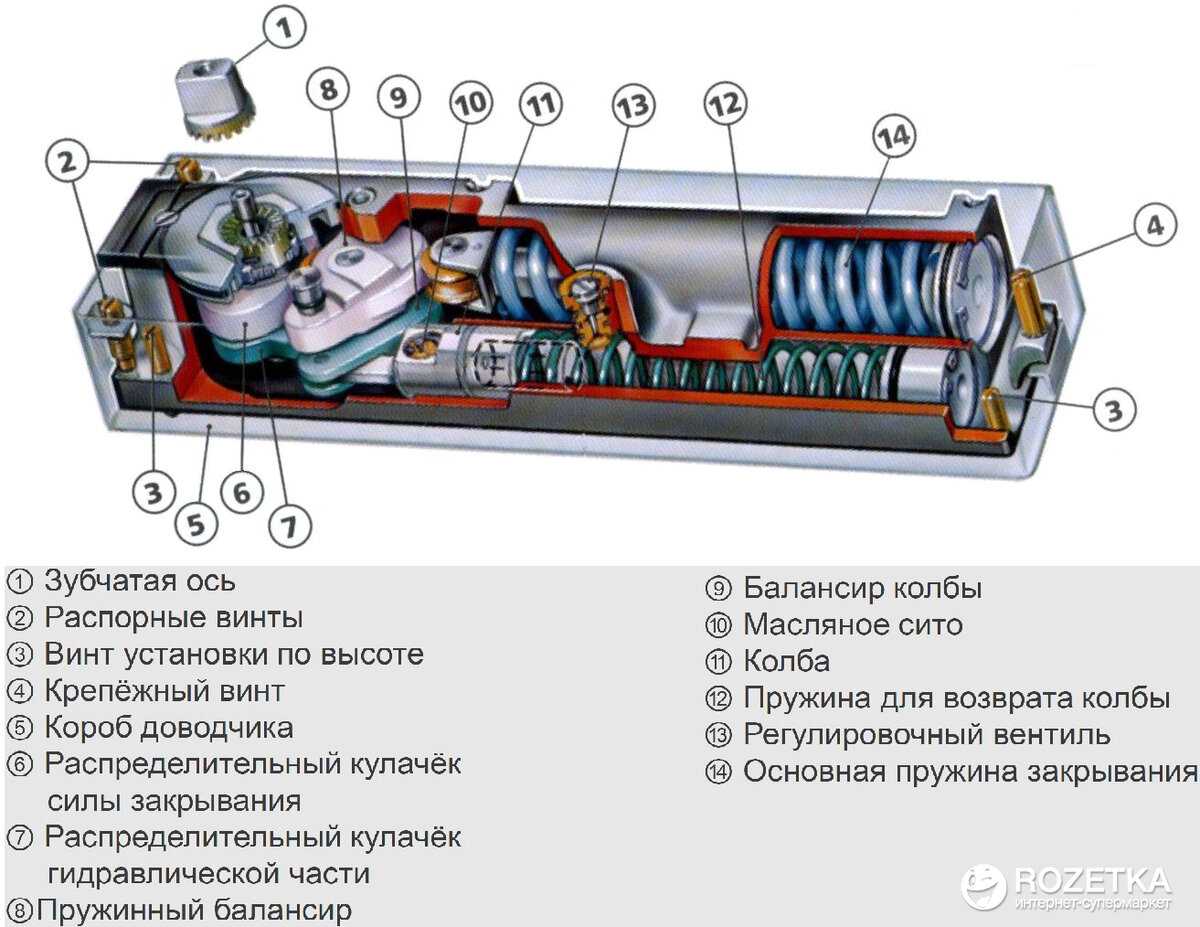

Конструкция доводочного устройства
Внутри металлического корпуса (чаще всего неразборного), который заполнен специальным маслом, находится высокопрочная пружина, зубчатая шестерня, поршень-толкатель, регулирующие клапаны. Наружу выходит регулировочная гайка, позволяющая устанавливать усилие открывания двери, и складной рычаг. Последний, складываясь при открывании, передает силовой момент на пружину, которая скапливает кинетическую энергию, используемую впоследствии для закрывания двери. Собственно сжатие стальной пружины обеспечивает шестерня, которая при помощи рейки двигает поршень.
В результате вышеописанных действий масло стекает в пустую часть корпуса. Скорость закрывания регулируется специальной гайкой (иногда винтом), которая ограничивает скорость перетекания масла. Несмотря на простоту конструкции, устройство нередко выходит из строя, что чаще всего обусловлено низким качеством изделия или чрезмерно интенсивной его эксплуатацией, на которую оно не рассчитано.
Характеристика доводчика
Существует два типа механизма:
Дверной доводчик с реечной передачей момента, включающий в себя гидравлический контур. Во время открытия двери шестерня, закрепленная на оси рычага, проворачивается и направляет поступательное движение на поршень благодаря рейке, он, в свою очередь, передает усилие пружине сжатия. При закрытии дверей внешние усилия сняты, а пружина возвращается в начальное положение.
Пружина создает давление на поршень, провоцируя вращение шестерни, которая, в свой черед, каскадирует силу на рычаг дверного доводчика.
Устройство с кулачковым механизмом. Расположенный на оси рычага, кулачок сложной эксцентричной формы по обеим сторонам зафиксированный роликами. Когда открывается дверь, выступающая деталь кулачка сжимает пружину, которая на своем противодействии образует проворачивание кулачка в обратную сторону, что по итогу приводит к запланированному закрытию двери.
Меры профилактики
Чтобы максимально продлить срок службы дверного доводчика, необходимо позаботиться о поддержании исправности этого механизма. С этой целью следует регулярно проверять состояние основных деталей системы. Если существует проблема коррозии, проводите регулярную обработку металлических фрагментов и смазывайте их для плавного хода.
Также следует позаботиться о регулировке настроек согласно параметрам двери. Это касается установки скорости движения, усилия и дохлопа. Изменять эти показатели желательно каждые полгода, так как на доводчик во многом влияют погодные условия и температурный режим. Только так вы сможете сохранить его на максимальный срок.
Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

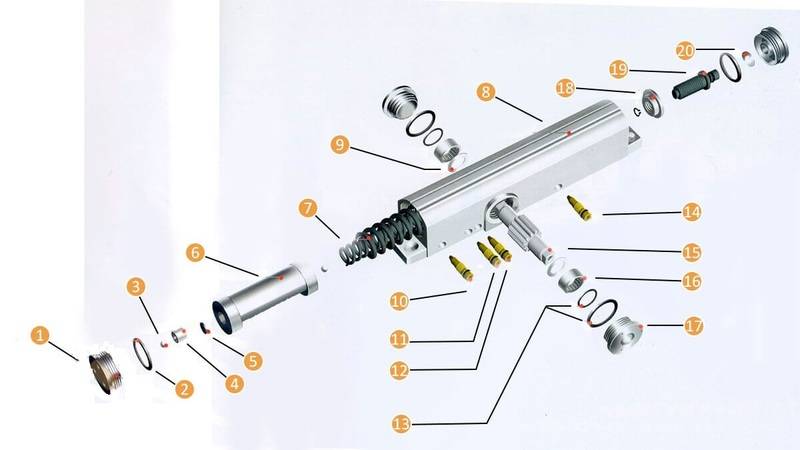

Конструкция доводчика
Доводчик пластиковой двери

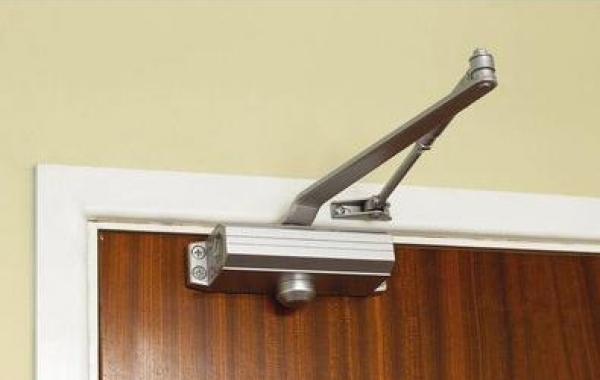

Внешний вид доводчика
Прародителем механизма была обычная дверная пружина, которая, конечно, обеспечивает автоматическое закрывание двери, но отнюдь не бережное. Сейчас такое приспособление встречается реже, однако в подъездах жилых домов все еще довольно распространено.
- Основой доводчика также служит пружина, но в особом положении. Размещается она в цельном литом корпусе, заполненном специальным маслом или водно-гликольной жидкостью. При открывании створки через зубчатую шестерню передается усилие на поршень, который и сжимает пружину. При этом по каналам в поршне в освободившую часть корпуса перетекает масло.
- При закрывании створки, поршень ослабляет давление и пружина распрямляется. Но скорость распрямления ее зависит не только от упругости материала, но и от скорости перетекания масла по обратным каналам. Путем уменьшения или увеличения таких каналов осуществляется и регулировка скорости закрывания двери.
Стоит отметить, что эта же особенность – цельный корпус, обеспечивает доступную стоимость механизма, несмотря на высокую металлоемкость. На фото – доводчик двери.
Возможные повреждения
Нарушение плавности закрывания – самая распространенная неполадка механизма. Связана она с повреждением сальниковых уплотнителей, из-за чего вытекает масло, и пружина при распрямлении не встречает должного сопротивления. В результате доводчик действует как обычная дверная пружина: закрывает створку быстро, с ударом о раму и в сопровождении громких звуков.
Это как раз и есть та неполадка, ремонт которой своими руками невозможен. Сальники находятся внутри корпуса, а последний является цельносплавным изделием. Чаще всего эта неисправность возникает в доводчиках, установленных на входных дверях, в подъездах. Дело в том, что масло в доводчике довольно чувствительно к перепадам температур – изменяется коэффициент вязкости жидкости. Чтобы компенсировать это изменение, рекомендуется при смене сезонов проводить регулировку скорости закрывания.
Вторая «популярная» поломка – повреждение рычага (штанги). Неисправность возникает из-за резкого закрытия створки, захлопывания при порывах ветра, повреждений, возникающих в результате хулиганских действий, что не редкость для входной конструкции в подъезде. Поломки могут быть следующие:
- изгиб рычага – штанга принимает неестественную форму;
- заедание рычага – починка сводится к регулировке винтов;
- повреждение креплений – эту неполадку легко устранить своими руками, заменив крепеж.
Штангу можно ремонтировать, если повреждение не слишком сильное. Но в этом случае потребуется сварочный аппарат и, соответственно, умение с ним работать. Как правило, и здесь замена оказывается выгодней ремонта, благо штанги в сборке продаются в строительных магазинах. На видео демонстрируется ремонт штанги и замена ее.
Устранение неполадок в работе
Если при высокой скорости закрывания створки, вытекает масло, регулировать что-либо уже поздно. При отсутствии рабочей жидкости устройство функционировать не будет. Но порой замедление или ускорение движения связаны с естественным увеличением вязкости жидкости. Это явление не устранимо, но компенсируется.
Ремонт в этом случае равен регулировке. Подробно действия по корректировке скорости описываются в инструкции к изделию.
- Если скорость дохлопа – закрывание двери при величине угла в 10–15 градусов, слишком низкая или слишком высокая, нужно отрегулировать ее с помощью второго клапана.
- Если требуется установить меньшую или большую скорость закрывания, то регулируется положение первого клапана. Поворачивается он против и по часовой стрелке в зависимости от того, требуется уменьшить или увеличить скорость, и не более чем на 2 полных оборота.
- Если требуется более длинный интервал перед закрыванием – в медицинских учреждениях, например, то регулируется фиксатор. Производить манипуляции нужно при створке, открытой на 95–100 градусов.
- При низкой скорости открывания, увеличить ее можно с помощью регулировочной гайки.
Возможно, перечисленные операции и нельзя отнести к ремонту, так как они предупреждают повреждения, а не исправляют их. Однако продлить срок эксплуатации доводчика процедуры регулировки вполне позволяют.
Меры предосторожности
Как и в случае с любым другим механизмом, бережная эксплуатация дверного доводчика и пружины, которая осуществляет плавность хода, следует эксплуатировать с некоторыми мерами предосторожности, а именно:
при закрывании створки, не следует помогать доводчику, выполнять притвор;
- не рекомендуется держать дверь в открытом состоянии без использования специального фиксатора, которым оснащен каждый современный доводчик;
- при выполнении регулировки выполняются все требования от производителя, в противном случае период эксплуатации будет не долгим;
- не желательно навешивать на двери, где монтирован доводчик тяжести, своих детей, отгородите от катания на двери, эти действия позволят доводчику прослужить более длительный срок.
В видео рассказывается об эксплуатации дверного доводчика в зимнее время.
Виды доводчиков для дверей
Характеристики, влияющие на выбор доводчика
Кажется, что достаточно купить самую мощную или дорогую модель, и все будет в порядке, но это не всегда так
При выборе лучше обратить внимание на основные характеристики. Ведь от них будет зависеть качество работы механизма
- доводчик должен соответствовать массе дверного полотна;
- для уличных дверей подойдут только морозостойкие устройства с дополнительным пространством для незамерзающего масла;
- чем больше ресурс работы доводчика, тем лучше. Но с увеличением ресурса увеличивается стоимость изделия.
Еще один важный момент – наличие гарантийного обслуживания, что очень удобно в начальный период использования механизма.
Деформирование штанги
Гораздо проще заметить изменения в рычажном узле, речь идет в первую очередь о штанге
Эта деталь находится на самом видном месте, поэтому время от времени следует обращать на неё внимание и проверять состояние механизма. Если возникли малейшие повреждения, нужно как можно скорее отремонтировать рычаг
Как отремонтировать испорченную штангу на доводчике двери:
- Если деталь покрылась ржавчиной, это свидетельствует об использовании для её изготовления обычной стали. В таком случае нужно провести зачистку от коррозионных образований и обработать детали механизма специальной защитной смазкой.
- Если возник надлом, дефект можно устранить посредством применения метода сварки. Швы нужно зачистить до состояния идеально ровной поверхности.
- Искривления и изгибы также можно устранить самостоятельно. Для этого деталь выравнивают с помощью молота, однако существует риск того, что штанга лопнет от нагрузки на неё.
- Если же повреждения слишком явные и устранить их довольно трудно, лучше всего приобрести новую запчасть и заменить сломанный фрагмент.
В некоторых случаях может потребоваться полная замена штанги
При покупке обратите внимание на такие характеристики, как размер детали, способ её крепления и форма посадочной части, они должны соответствовать используемой модели доводчика
Устранение возможных неисправностей
Ремонт доводчика двери своими руками выполнить несложно.
При возникновении дефектов штанги осуществляют такие действия:
- При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
- При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
- Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.
При нарушениях скорости движения дверей выполняют регулировку устройства.
Плюсы использования
Итак, упомянутое оборудование предназначено для того, чтобы открытая дверь закрывалась автоматически. Помимо этого, применение данной конструкции дает возможность продлить срок использования не только дверных ручек, но и значительно увеличить период эксплуатации дверных петель, поскольку при подобном оснащении они меньше изнашиваются.
Доводчик на двери
Удобство для проходящих людей и переносимых грузов через проемы, оборудованные доводчиками с использованием демпфера (гашение, торможение), неоспоримо, и принимается просто «по умолчанию». Данная функция позволяет осуществлять регулировку и делает возможными:
- фиксацию двери в открытом положении;
- эффект скольжения, плавного торможения двери при закрывании;
- регулировку «дохлопа» дверного полотна до полного и плотного прилегания к дверному проему.
Естественно, до того как вы установили и успели прийти к моменту ремонта доводчика, его надо было приобрести. Осуществляя покупку, следует учитывать вероятность восстановления возможных неисправностей своими руками.
Ассортимент доводчиков для выдвижных ящиков метабокс
Например, для системы Metabox производитель Blum предлагает дополнительные доводчики Blumotion. Вы их можете купить в любой момент. Установить доводчик на выдвижной ящик довольно просто: достаточно вынуть сами короба из полозьев и закрепить доводчики между направляющих. Подробная инструкция помогает правильно установить доводчики в выдвижной ящик, рассчитав все необходимые расстояния.
Принцип как установить доводчики Blum на выдвижной ящик проще понять из видео.
Кстати говоря, фактически любые метабоксы могут быть оснащены доводчиками. Накладные механизмы с такой функцией предлагаются разными производителями: Boyard, Amix, FGV, Blum и другими. Некоторые из них вполне взаимозаменяемые. Главное, перед покупкой тщательно проверить основные технические данные:
- Конструкцию имеющихся ящиков,
- Глубину, высоту боковых стенок метабокса
- Величину зазора между боковой стенкой метабокса и корпуса тумбы.
Если все расчеты вашего ящика совпадают с инструкцией по расчету деталей метабокса выбранной системы, то в 99% все дополнительные аксессуары, включая доводчик, отлично подойдут и вам. Установить доводчик на выдвижной ящик можно, опираясь на общую схему инструкции. У каждого механизма она разная и прилагается в упаковке. Например, для доводчика SlowMotion Zeta от FGV (Италия) она такая.
Руководство к установке доводчика на дверь своими руками
Как отрегулировать дверной доводчик: особенности настройки приспособления
Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.
Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.
С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.
Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
- Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

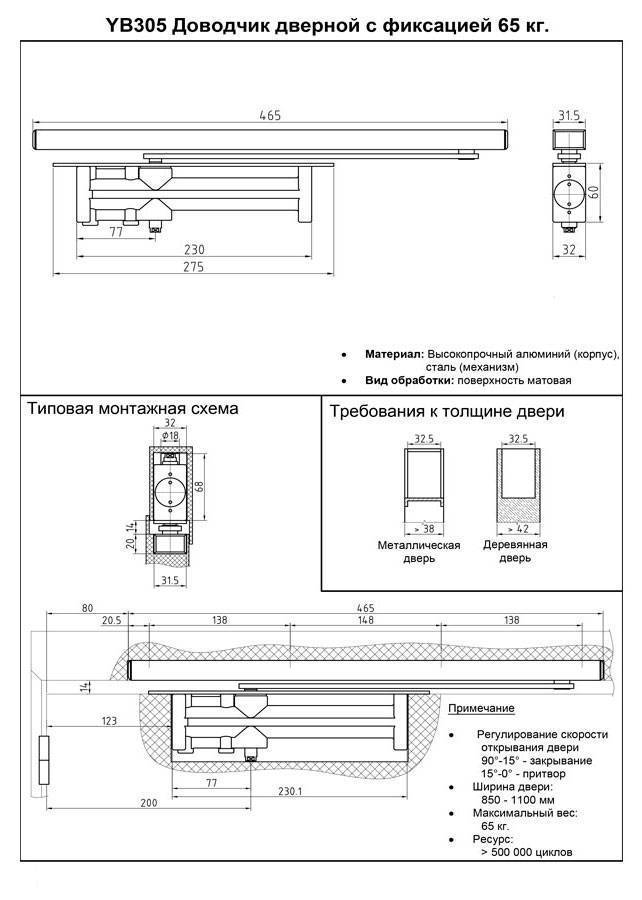

Установка внешнего доводчика своими руками
Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.
Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.
Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.
Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.
После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.
Предостережения
Как и любой механизм, дверной доводчик может стать жертвой неразумных действий. Для того чтобы уберечь столь полезное устройство от поломок, следует придерживаться некоторых несложных правил:
- Чтобы выставленная диагональ не перекосилась, ни в коем случае нельзя вешать на дверное полотно тяжелые предметы.
- В то время, когда дверь закрывается, не стоит давить на нее, пытаясь тем самым ускорить ее передвижение.
- Конструкция доводчика должна находиться в ровном состоянии, при появлении перекоса появляется риск выхода конструкции из строя.
- Нельзя лишний раз проворачивать винты, это потянет за собой утечку масла, что неблагоприятно скажется на работе механизма. Кстати, вернуть масло назад в домашних условиях невозможно.
- Для того чтобы удерживать дверь в открытом положении, рекомендуется использовать специальную функцию, а не подпирать створку каким-либо предметом. Это ведет к постепенному расстройству механизма.
- Перед установкой и регулировкой доводчика нужно обязательно внимательно изучить инструкцию, приложенную к устройству производителем.
Внимательно изучив все вышеизложенные рекомендации, каждый хозяин будет знать, как регулировать свой дверной доводчик, чтобы он прослужил как можно дольше. В целом, как сам доводчик двери, так и его регулировка, не являются чем-то чрезвычайно сложным и непонятным, а потому, при достаточной теоретической подготовке корректировочные процессы сможет осилить каждый.
