Изучаем схему установки доводчика на дверь

Монтаж

После проведения подготовки комплектующих, инструмента и отверстий, можно приступать к предпоследней части – монтажу. Все правильно сделать опять поможет инструкция:

  • Корпус доводчика необходимо закрепить винтами на подготовленной поверхности (дверь или откос).
  • Система рычагов должна входить в выступ на нижней части корпуса основного механизма и закрепляться винтом.
  • Соединение рычага и тяги — этот процесс, как и все до него, не сложный: соединяются оба элемента, и на них оказывается надавливающее усилие. Происходит щелчок, подтверждающий успешное совмещение. Но главная особенность, это их расположение по отношению к двери. Что существенно влияет на скорость закрытия дверной конструкции на последнем этапе.
  • Возможность менять расположение обусловлена двумя раздельными частями тяги, которые могут регулироваться по длине. Первая часть представлена длинной рейкой с резьбой. Вращение этой части и обуславливает изменение длины.
  • При надобности обычного мягкого доведения, размещают тягу под углом в девяносто градусов к плоскости двери. Это достигается с помощью уменьшения ее размера.
  • Последнее усилие для закрытия двери («дохлоп») должно быть достаточной силы для того, чтобы, например преодолеть сопротивление защелки или дверного фиксатора. Путем удлинения тяги рычаг ставят перпендикулярно дверной конструкции.
  • После получения нужных параметров рычаги фиксируют.
  • Последний штрих – это защелкивание декоративной панели поверх основного механизма.

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Нельзя полностью выкручивать регулировочные винты! Всем процессом настройки заведует обычно гидравлика – после отвинчивания больше чем на два оборота регулировочного винта из отверстия вытекает масло, закаченное туда под давлением. Заправить все назад в домашних условиях не получится.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери.

И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

  1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!
  2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.
  3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт.
    Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.
  4. И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.
  • https://dveridoma.net/regulirovka-dovodchika-dveri-svoimi-rukami/
  • https://www.doorlock.ru/interesting_articles/11
  • http://video-grup.ru/sistemy-kontrolya-dostupa/dvernye-dovodchiki/
  • https://torex.ru/doors/articles/dvernye-dovodchiki-opisanie-vidy-regulirovka/
  • http://zamki-moskva.ru/ustanovka_zamkov/dvernie_dovodchiki_zamena_ustanovka

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Рекомендации по выбору механизма

Перед тем как выбрать и установить доводчик на дверь, надо понять, в каких условиях он должен эксплуатироваться. На этот счет есть такие рекомендации:

  1. Для уличных дверей и калиток лучше всего подойдет пневматический механизм, не боящийся отрицательных температур. Дело в том, что от холода масло в гидравлическом доводчике густеет, отчего скорость закрывания сильно замедляется. Поэтому изделие нуждается в сезонной регулировке.
  2. Благодаря эстетичности и надежности в работе механизмы с гидравликой принято ставить на входные двери в офисы, жилые дома и прочие здания.
  3. Пружинный доводчик рассчитан на межкомнатные и легкие деревянные створки.

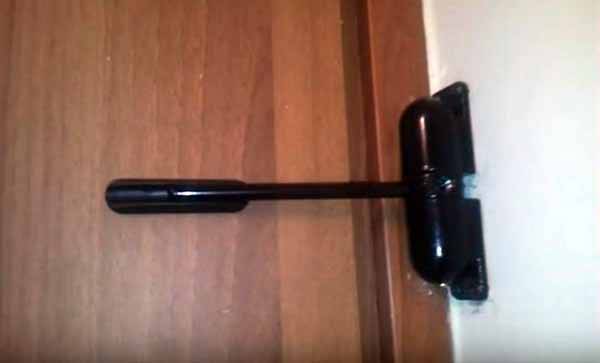

Простейший вариант с нерегулируемой пружиной

Каждая разновидность имеет свои плюсы и минусы. Пружинный механизм дешев, но не поддается регулировке. Пневматическое устройство не боится холода и не нуждается в настройке, но не слишком привлекательно выглядит и уступает гидравлике в надежности. Отсюда и популярность масляных доводчиков – их покупают на большинство дверей, невзирая на высокую цену.

Автоматические устройства закрывания следует выбирать не только по типу, но и по нагрузке. Одно дело – повернуть нетяжелую пластиковую створку, и совсем другое – прикрыть металлическую или стеклянную дверь. Играет роль и размер полотна – ширина с высотой. Поэтому изделия делятся на классы по европейским нормам EN 1154, каждый из которых рассчитан на эксплуатацию с дверьми определенных размеров и массы, что и указано в таблице.

Существует возможность подобрать дверной доводчик с такими дополнительными функциями:

  • синхронизация закрытия двустворчатых дверей;
  • фиксация в открытом состоянии либо задержка захлопывания на установленный промежуток времени;
  • защита от резких рывков и ударов (в корпусе устанавливается гидравлический компенсатор);
  • способность нормально функционировать на морозе.

Естественно, изделия с перечисленными функциями обойдутся дороже обычных, но и прослужат в нестандартных условиях дольше. Больше информации о правильном выборе доводчика вы узнаете, просмотрев видео:

Регулирование доводчика при монтаже

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

  1. Открывают створку под 90 градусов.
  2. Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов

Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

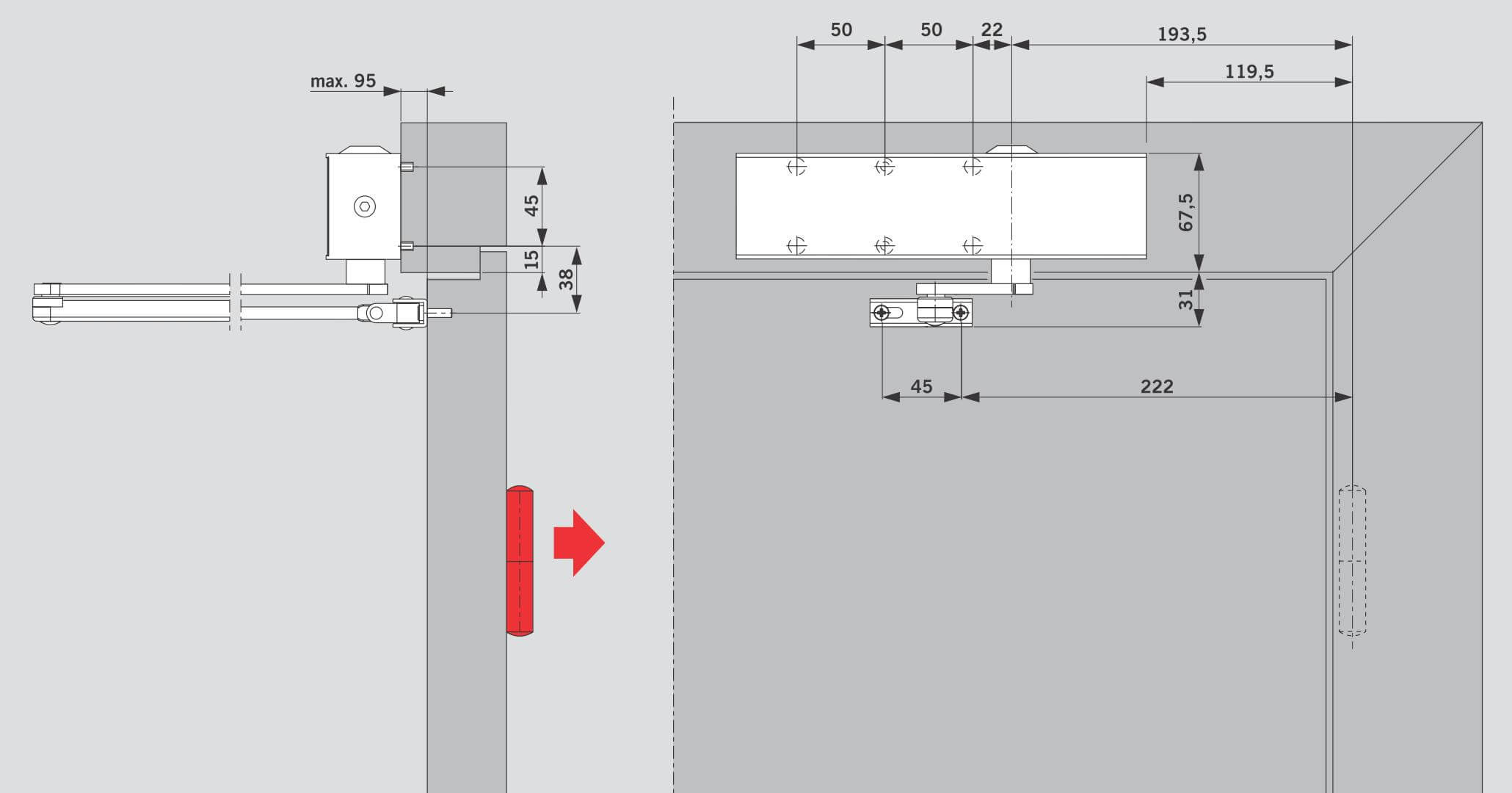

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика

Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции. После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок  5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

РИСУНОК 6  РЕГУЛИРОВКА ДОВОДЧИКА

Это интересно: Отделка стен дома деревом: разбираем вместе

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

  • Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
  • Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.
  • Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
  • Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

Способы монтажа могут быть различными

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма

Чтобы этого избежать, важно помнить следующее:

  • Максимальное открывание двери быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
  • Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
  • Порча внутреннего устройства происходит во время принудительного закрывания дверей
  • Смазка шарниров и рычагов единожды в год продлит жизнь механизму
  • Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
  • Правильная установка дверей, отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
  • Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
  • Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Окна и двери

Разделение на виды

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

  1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
  2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
  3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Статья по теме: Куда должна открываться входная дверь в квартиру

Также их различают по принципу работы:

  • рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
  • слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

1.

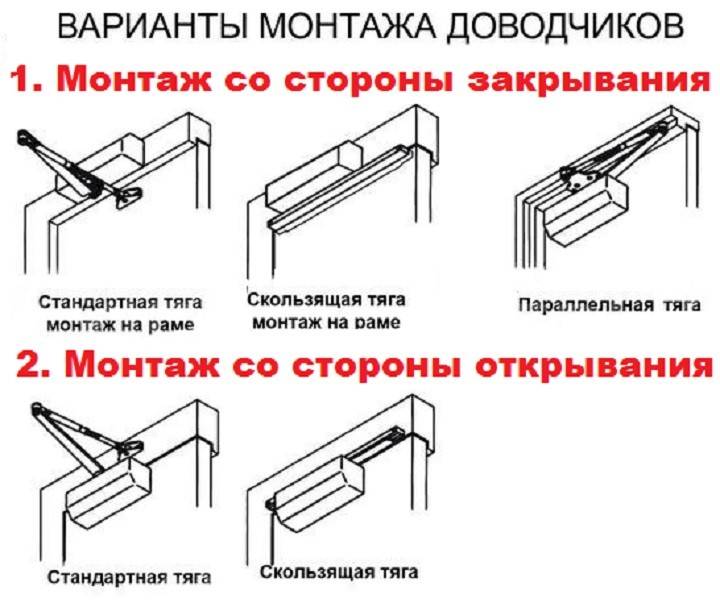

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки. 2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

 3.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1.

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

  • поворот винта регулировки по часовой стрелке уменьшает скорость,
  • поворот винта регулировки против часовой стрелки увеличивает скорость.

Как выбрать и установить дверной доводчик

В каталоге любого производителя дверной фурнитуры представлены разные виды таких изделий

Выбор зависит, прежде всего, от массы дверного полотна и его ширины. Также следует учитывать температурный режим эксплуатации. Для уличных дверей устройства должны обладать морозостойкостью и исправно работать в жаркий период времени.

Некоторые компании выпускают продукцию, способную выдерживать экстремальные температуры, доходящие до −45 или +70 градусов.
Наиболее известные производители: Diplomat (Сербия),Dorma, Boda, GEZE (Германия), Cisa(Италия), Abloy (Финляндия).
Кроме этого оказываем услуги по ремонту металлических дверей.

Дверной доводчик предназначен для плавного, тихого закрывания дверей. Особенно это актуально для общественных зданий с большой посещаемостью. Это торговые, офисные центры, банки, образовательные учреждения, подъездные двери жилых домов. Так же они удобны на межквартирных тамбурных дверях.
Если назрела необходимость в установке, поставим новый или поменяем вышедший из строя доводчик.
Устанавливаем доводчики на входные металлические, деревянные или пластиковые двери:

  • Вызвать мастера можно в любое удобное время с понедельника по воскресенье с 8-00 до 23-00;
  • Работаем с юридическими и физическими лицами.
  • Возможна оплата наличным и безналичным расчетом, а также принимаем оплату пластиковым картами.

Выбор

Прежде чем купить доводчик, нужно ознакомиться со всеми существующими моделями. Также необходимо учесть все характеристики помещения, окружающей среды и двери, на которую вы планируете его установить. Дело в том, что доводчиков существует множество. Функциональные возможности и предназначения в разных видах отличаются

Поэтому нужно обязательно знать, на что обратить внимание, находясь в магазине. Это, несомненно, поможет подобрать механизм правильно и не пожалеть о своей покупке. При выборе обязательно обращайте внимание на следующие факторы:

При выборе обязательно обращайте внимание на следующие факторы:

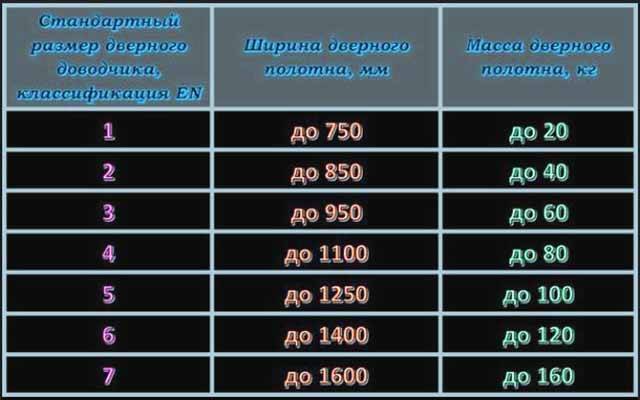

  • Двери. Доводчики подразделяются на 7 классов по величине усилия, которое необходимо для закрывания и открывания двери. Существует специальная таблица, где указано, какой класс механизма подходит для дверей с конкретными размерами и весом. Чем больше и тяжелее полотно, тем выше классом доводчик нужно ставить. Например, для двери, которая имеет ширину 70 см и вес до 20 кг нужен доводчик первого класса. Для входной металлической двери выбирают механизмы высших классов, способные выдерживать соответствующие нагрузки.
  • Температура. Тут нужно учитывать характеристики места, где находится полотно, предназначенное для доводчика двери. Если вы хотите поставить его в помещении, где температура не бывает очень низкой, можете смело брать обычное изделие. Если же вы решили оснастить ним вход частного дома или дверь подъезда квартирной многоэтажки, где температура воздуха в холодный период года опускается до -20 градусов и ниже, нужно брать морозостойкий механизм. Внутри его находится незамерзающее масло, которое при очень холодной погоде не теряет свои свойства, чем обеспечивает корректную работу доводчика при любой температуре воздуха.
  • Ресурс и гарантия. Как правило, производители, которые дорожат своей репутацией, выпускают качественную продукцию. Чтобы подтвердить этот факт они гарантируют бесперебойную работу своего детища в течение определенного срока или определенного числа циклов работы механизма. Возможно, такое изделие будет иметь высокую стоимость, но так вы будете уверены в высоком качестве. При некорректной работе его можно поменять или бесплатно отремонтировать.
  • Направление движения. Доводчики различаются по направлению открывания. Они могут устанавливаться на правосторонние или левосторонние двери, а есть и универсальные. Нужно учитывать этот факт при выборе. Предохранить вас от неприятного казуса, который возможен после возвращения домой с магазина, сможет универсальное устройство.
  • Дополнительные функции. С возрастанием стоимости изделий увеличивается и количество полезных функций. К примеру, если купить электрический доводчик с функцией автоматического включения света, можно значительно упростить поиск включателя. На двери в подъезде можно устанавливать мощный электрический доводчик в комплексе с замком.

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

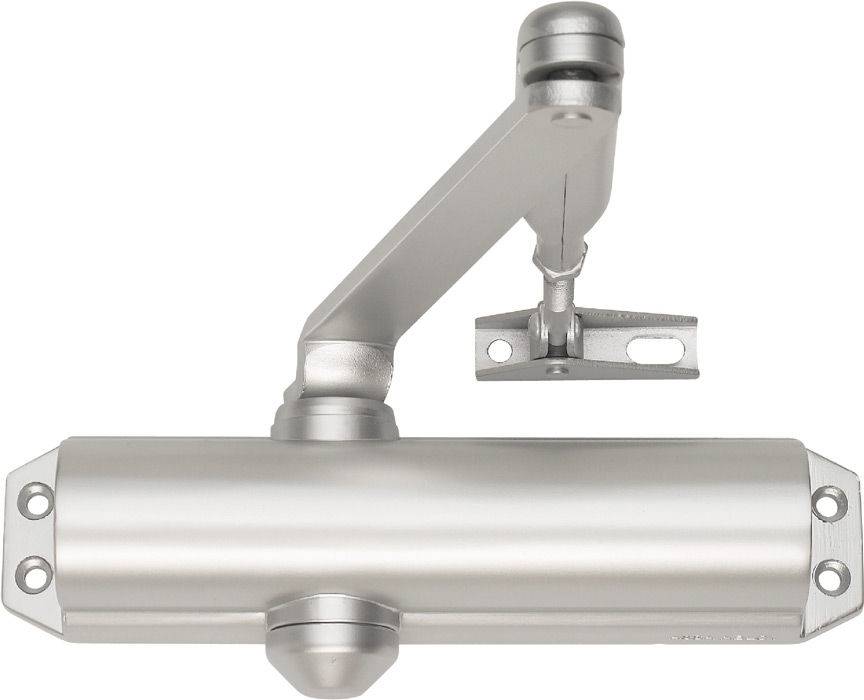

  • Доводчик.
  • Тяга из рычагов.

Комплект устройства

  • Метизы для крепежа.
  • Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

  • Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
  • Делается разметка.
  • Сверлятся отверстия.
  • Крепится корпус.
  • Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

  • Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
  • При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

  • Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
  • Корректируется ускорение закрытия регулировкой винта 2.
  • Дверь открывается до рабочего угла и отпускается.
  • Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
  • Больших усилий при выполнении регулировки прилагать не стоит.
  • После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

  • Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
  • Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
  • Нельзя ничего подкладывать под открытую дверь.
  • Нельзя дверь тянуть «на себя», для ускорения этого процесса.
  • Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Что представляет собой доводчик?

Основные преимущества

Доводчики уже зарекомендовали себя в качестве полезного приспособления, обладающего высокими эксплуатационными характеристиками, куда входят и технические, и конструктивные параметры. Те, кто уже произвёл монтаж прибора и применяет его, указывают на комплекс достоинств механизма, который к тому же не требует особенных мероприятий по уходу и достаточно практичен в использовании.

Так почему же доводчики пользуются спросом? Можно выделить следующие преимущества устройства:

  1. Материалы, из которых изготовлены доводчики, совершенно безопасны как для детей, так и для взрослых. Они не вызывают аллергии и потому применимы ежедневно даже в быту.
  2. Правильная работа доводчика помогает устранить звуки, исходящие со стороны улицы, таким образом, повышается шумоизоляция помещения.
  3. Вы можете перестать бояться сквозняков и ветра. Соответственно, в комнате, на входной двери которой размещено изделие, лучше сохраняется и быстрее накапливается тепло.
  4. Какова бы ни была модель приспособления, независимо от особенностей конструкции, любой доводчик следует настроить по технологической карте. О том, как работает прибор и каким набором функций обладает, также можно узнать в этой карте и инструкции.

Механизм устройства

Даже если вы не новичок и ознакомлены с основами монтажа изделия, всё равно перед процессом установки и использования рекомендуем тщательно изучить именно вашу модель.

В целом доводчик всегда оснащён каркасом и рычажной тягой, которые в совокупности позволяют открывать и закрывать дверь. В зависимости от материала, из которого произведена дверь, подбирается пружина устройства, главным параметром здесь выступает вес двери. Пружина содержится в специальном корпусе, наполненном техническим маслом. Гидравлические каналы позволяют маслу свободно перемещаться в пространстве ёмкости, возвращая пружину на своё место после того, как она сжалась.

Как отрегулировать и откорректировать работу приспособления? Достаточно вооружиться винтами, расположенными на торцевой части каркаса. В более новых механизмах встроен добавочный клапан, замедляющий скорость закрытия двери, что обусловливает их постепенный ход и в конце прихлоп, означающий плотное прижатие конструкции к дверной коробке.

Разновидности доводчиков на двери

В большем количестве выпускаются устройства, размещающиеся вверху двери, встречающиеся в магазинах, офисных помещениях. В качестве рычага могут выступать колено или скользящая шина.

Если же в двери невозможно сделать отверстия, применяются напольные изделия. Их располагают в углублении в напольной поверхности под дверной осью. Неудобство состоит в том, что эту модель нельзя обустроить после установки дверей, она закладывается ещё на этапе строительства здания.

В продаже имеются и скрытые механизмы, фиксирующиеся внутри дверного полотнища в паз, находящийся сбоку или вверху дверной конструкции

Обращаем ваше внимание на то, что такой экземпляр применим для двери весомой ширины (от 4 см и больше)

Если вы хотите, чтобы дверь открывалась и закрывалась с большим усилием, следует правильно подобрать пружинное устройство. Не советуем выбирать лёгкое открытие, лучше придерживаться золотой середины.

Дополнительные функции

Дорогостоящие, качественные приспособления оснащены дополнительными функциями, упрощающими применение механизма. Среди часто встречающихся:

  1. Контроль над скоростью закрытия дверной конструкции (двумя методами). Первый предусматривает изменение скорости в главном диапазоне, второй способен снизить диапазон продвижения двери во время закрытия.
  2. Фиксация двери в раскрытом положении. Может пригодиться при транспортировке в помещение больших грузов, а также уместна для проветривания в летние дни.
  3. Ветровой тормоз. Благодаря этой функции усилие, приложенное для открытия двери, смягчается. Пригодится, чтобы избежать внезапного открытия двери во время сильного ветра, что защищает дверь от ударов о настенную поверхность.
  4. Задержка закрывания. Закрывание происходит более плавно, позволяя группе людей беспрепятственно выйти из комнаты.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
