Чертежи откатных ворот — обзор всех нюансов составления проекта, схемы, эскиза конструкции с размерами и чертежа ворот (120 фото)

План работы

Дальше вы сможете узнать все нюансы по монтажу откатных ворот по порядку. Первым делом нужно определить фронт работ, среди которых:

1. Рытье траншеи и устройство фундамента. Ворота откатного типа достаточно тяжелые, поэтому для бесперебойной и правильной работы вам нужно будет сделать фундамент.
2. Монтаж проводов, если вы хотите, чтобы ваши ворота открывались самостоятельно от привода, или если планируете установить на них видеокамеру.
3. Монтаж роликовых элементов.
4. Установка ворот на прокатный механизм. На этом этапе нужно навесить ворота без регулировки.
5. Закрепление фурнитуры, которая ловит створ ворот.
6. Окончательная регулировка ворот.
7. Подключение автоматики, если она предусмотрена.

Если вы хотите, чтобы ваши ворота служили долго и без перебоев, вам нужно четко придерживаться плана и следовать инструкции, тщательно выполняя каждый шаг.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры

Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Установка откатных ворот с калиткой

Монтаж откатных ворот с калиткой Для установки ворот откатного типа нужно соблюдать алгоритм действий:

1. Подготавливается чертеж с подробным описанием всех комплектующих элементов и нанесением размеров. Чертеж должен отражать основные параметры заграждения: высоту и ширину; длину проема и направляющей балки; схему сварки каркаса и расположения поперечных балок.
2. Когда чертежи готовы, в соответствии с ними подготавливаются материалы для изготовления каркаса и обшивки. Для рамы используется профильная труба или древесина. Для обшивки используется один из материалов: профнастил, листовой металл, дерево, художественная ковка. Для изготовления калиток можно использовать материал, отличный от того, что используется на воротах. Для откатного механизма необходимо приобрести специальные комплектующие: несущий профиль, роликовые каретки и опоры; ограничители; уловители (верхний и нижний); опорный ролик, заглушки для направляющей. Чертеж также должен отображать эти комплектующие.
3. Далее, следует оценить состояние опорных столбов для установки ворот. Это должны быть опорные конструкции из железобетона или кирпича, расположенные на глубине не менее 1,5 м.
4. На опорных столбах отмечаются уровни нулевой отметки. Затем между ними натягивается шнур, и продолжается в сторону отката заграждения еще на 2 м.
5. Производится устройство фундамента под откатное полотно: выкапывается траншея шириной до 50 см и глубиной до 1,5 м, укладывается закладная, подготавливается раствор. На глубину траншеи необходимо проложить электропроводку для подключения откатной автоматики, разместив ее в пластиковой или металлической трубе.
6. Собирается каркас из профильной трубы, все составляющие свариваются согласно чертежу.
7. Производится обрешетка.
8. Роликовые каретки устанавливаются на закладной, на них ставятся заградительные полотна. Если конструкция установлена вертикально по уровню, к швеллеру привариваются каретки.
9. В соответствующих местах из опорных столбов выводятся арматурные прутки, к которым закрепляются улавливатели с роликами.
10. На конце направляющей устанавливается ролик со специальными зажимами, затем закрывается заглушками.

После этого можно приступить к монтажу автоматики, комплект которой состоит из электропривода, сигнальной лампочки, зубчатой рейки, фотоэлементов и пульта дистанционного управления. Электропривод закрепляется на том же швеллере, что и каретки.

Преимущества ворот с откатным механизмом

Откатные (или распашные) ворота имеют определенные преимущества перед подъемными и распашными конструкциями:

• Отсутствуют ограничения по высоте проезжающих транспортных средств;
• Не требуется значительного места во дворе для открывания. Все, что нужно учесть при составлении чертежа — длина заборного полотна в районе монтажа ворот.
• Использование простых механизмов, не требующих смазки.
• Высокая устойчивость к порывам ветра и отсутствие парусного эффекта.

• Долговечность и стойкость к протараниванию.
• В зимнее время нет необходимости в расчистке всего пространства под воротами от снега — достаточно убрать его в области направляющих вдоль забора.
• Плавное, легкое и бесшумное открытие.
• Простое обслуживание и уход.

Евгений
слесарь

Стоит учитывать, что помимо достоинств, у откатных ворот могут быть недостатки в виде несоответствия веса несущей силовой рамы и прочности бетонного основания, а также склонности к провисанию или перекосу вследствие неправильных расчетов. Избежать этих проблем поможет грамотно составленный чертеж конструкции ворот с откатным механизмом.

— Евгений слесарь

Комплектация раздвижных ворот

Раздвижные (в стороны) разновидности, безусловно, надежны, удобны и практичны в применении

Когда самостоятельно делаем откатные автоматические ворота, важно иметь представление о полной комплектации и выборе необходимой фурнитуры

Помимо автоматики на электроприводе предполагается наличие:

• направляющего рельса;
• концевых заглушек;
• кареток (роликовых тележек);
• верхнего и нижнего улавливателя;
• накатных и поддерживающих роликов.

Нужны сами ворота, опорные столбы, установленные на фундамент. Если предполагается автоматическое управление, потребуется провести электропроводку.

Виды автоматики для откатных ворот

Современные откатные ворота очень часто оснащены электроприводом и пультом дистанционного управления. Автоматику можно подключить к любому типу ворот. Такие ворота экономят время хозяина и обеспечивают максимально комфортный въезд на территорию. Сейчас с легкостью можно подобрать необходимый привод для автоматизации откатных ворот.

Широко известна автоматика таких производителей как NICE, CAME, FAAC а также продукция российского производителя DOORHAN, не уступающая по качеству зарубежным аналогам.

Главные элементы автоматики —привод, открывающий ворота, и пульт радиоуправления. Кроме того, многие модели автоматики имеют встроенные системы безопасности и могут быть дополнены фотоэлементами. Пульт управления воротами надежно кодируется, поэтому открыть одни ворота пультом от других невозможно.

Материал полотна

При сборке откатных ворот первым делом определяется материал полотна, который будет зависеть только от ваших предпочтений и, конечно комплектующие.

Вот какие варианты материалов для полотна часто используются:

Профнастил. Этот материал очень лёгкий и прекрасно крепиться за счёт саморезов к конструкции откатных ворот. Его покрытие способно сохранять исходный вид несколько десятилетий. Так же вы можете подобрать листы настила в зависимости от ваших целей.

Вагонка. Древесина — материал достаточно качественный и прочный. Но срок службы его будет высоким только при обработке антисептическим раствором. К тому же, стоимость древесины высока и позволить её себе сможет не каждый.

Ковка. Кованный металл смотрится внешне презентабельно и очень прочен, может сохранять свои качества более ста лет. Установка автоматики для ворот такого типа будет так же проста, как и в любом другом варианте. Обойдётся же такой вид ворот дороже других.

Условия установки

Выбор готовых ворот

Как выбрать готовые ворота? Далеко не у каждого есть необходимые навыки, инструмент и оборудование для реализации подобной цели – изготовления ворота самому. В таком случае существует для правильного выбора соответствующие модели от известных брендов:

• Hormann. Очень известный и крупный европейский производитель различных типов ворот – от ворот для гаража до уличных (дворовых), дачи и т. д. Типов производимых ворот предостаточно, равно как и комплектующих для таковых. Продукция популярна и обладает высокой надежностью.
• CAME Group. Это продукция не менее надежна, безопасна и очень проста в эксплуатации. Фирма не стоит на мете, совершенствуя свои технологии, а что касается модельного ряда, то он постоянно расширяется.
• РОЛТЭК. Это отечественный производитель таких ворот. Его качество, достаточно высокое, а цены – демократичные. Эта фирма одна из лучших, поэтому их комплектующие также пользуются спросом на рынке.
• DoorHan. Фаворит, производящий ограждающие конструкции, специализирующийся на изготовлении всех запчастей для любого типа ворот. Компания, плодотворно работая, все время улучшает качество производимого товара.

Где купить

Немалое количество требуемых для производства ворот чертежей и схем можно найти на сайтах типа: otkatnye_vorota svoimi rukami com – это выглядит примерно так.

Замок

Итак, пользователь принял решение установить именно ту откатную конструкцию, которая его будет целиком и полностью устраивать. Но, не имея надежного замка едва ли поставленную задачу можно считать выполненной на все 100%. Основные требования к замку:

1. Функциональность.
2. Надежность.

И, тем более, если въезд не оснащен автоматическим закрыванием, то тогда замок тем более нужен как воздух. Простая конструкция дает возможность беспроблемной эксплуатации и надежности в плане закрывания. А это значит, будет обеспечена безопасность для хозяев дома, коттеджа или дачи.

Один раз, установив серьезный замок, хозяева навсегда будут избавлены от заботы крепить всевозможные задвижки, щеколды и другие малонадежные способы закрывания собственных ворот, используя подручные средства.

Виды замков:

• Врезной замок (крюк).
• Замок с двойным цилиндром.
• Самый обычный.
• Механический ходовой.

Кроме того замки могут быть как электромеханическими, так и электромагнитными.

Этот выбор осуществляется исходя их требований владельца, особенностей конструкции и производителя таковых.

Раздвижные ворота

Помимо распашных и откатных существуют еще и раздвижные ворота. Их тоже можно сделать своими руками, используя эскизы конструкций, схемы и чертежи. И у них тоже есть как свои преимущества, так и недостатки – они имеются у любой конструкции.

Преимущества:

1. Безопасность, как для хозяев, так и для их маленьких детей.
2. Высокие показатели жесткости, несущей способности и прочности.
3. Отсутствие надобности в зимнее время чистить снег перед воротами для их открывания.
4. Ограждение надежно, занимает очень мало места, красиво и функционально как для дачи, так и для загородного дома.

Минусы:

• Не предусмотрена калитка в большинстве моделей. Поэтому, не раскрыв их нельзя войти на территорию.
• Сложность подбора направляющих решеток нужной конструкции – нужны специальные расчеты.

Создание ворот своими руками

Следуя пошаговому руководству, вы сможете собрать качественные откатные ворота и избежать многих ошибок. Весь процесс состоит из следующих этапов:

1. Возведение опорных столбов.
2. Создание фундамента.
3. Сборка полотна и комплектующих.
4. Установка системы.

Рекомендуем прочитать Что делать, если сварка повредила глаза.

Чтобы избежать проблем, все действия следует выполнять в соответствии с пошаговой инструкцией.

Подготовка и разметка

На этапе подготовки необходимо сделать следующее:

1. Проверить надежность старых столбов. Для монтажа откатных систем подходят опоры из кирпичей или железобетонные изделия диаметром 20×20 см. Кроме того, разрешается закрепить трубу сечением 60×40 см. Столбы вкапывают на 1,5 м в землю вертикально.
2. Основание ворот располагают у самых опорных столбов.

При разметке обычно используют следующую иллюстрацию в качестве ориентира:

1. Указываем размещение нулевой отметки на столбе.
2. Используя лазерный уровень, переносим отметку на следующую конструкцию.
3. Протягиваем между опорами веревку.
4. Проверяем точность линии.

Установка столбов

Размещение кронштейнов — один из самых важных этапов установки откатных ворот. От их правильного расположения зависит стабильность всей системы.

Сваи изготавливаются из дубовой древесины, металлопроката, бетона и кирпича. Рекомендуется заглублять фундамент не менее чем на 1 м, а в случае высокого уровня грунтовых вод сооружать общий фундамент для всего русла.

Столбы опускаются в яму глубиной 1 м и диаметром 0,5 м. Горизонтальное расположение определяется с помощью лазерного нивелира, затем конструкция бетонируется. Для надежного крепления к столбам привариваются различные поперечины из углового железа или арматурных труб.

Изготовление каркаса

Для каркаса ворот используются трубы сечением 60×40 или 60×30 мм, усиливающие ребра жесткости и поперечные элементы толщиной 20×40 мм.

Весь процесс состоит из следующих этапов:

1. Профили «раскраивают» с учетом эскизов.
2. Элементы рамы обезжиривают, опрыскивают растворителем и окрашивают.
3. Детали выкладывают на ровной поверхности, соединяют посредством сварки.
4. Убедившись в ровности диагоналей и углов, можно окончательно сварить каркас.
5. Дальше необходимо закрепить ребра жесткости и внутренние перемычки.
6. К нижним элементам рамы приваривается несущая балка.
7. Швы шлифуют и обрабатывают грунтовкой с антикоррозийными свойствами.

Облицовка наносится как до, так и после укладки панелей.

Заливка фундамента

Перед закладкой фундамента производится разметка грунта и подготовка ямы. Для этого яму отступают на 0,5 м от высоты ворот на ширину ямы. Длина фундамента должна быть на 20-30 см больше длины противовеса.

Чертежи, схемы, эскизы и конструкция откатных ворот

Каркас рамы

Размечаем трубу. Для этого лучше заранее сделать схему разметки, чтобы сократить расход материала. Нарезаем болгаркой заготовки согласно схеме.

Далее, если вы не занимаетесь сваркой, то доверьте следующий этап работ профессионалу, чтобы он сварил каркас будущих ворот быстро и качественно. Не забудьте приварить к нижней части направляющую П-образную рельсу.

После окончания сварочных работ зачистите метал с помощью специальной щетки до металлического блеска. А еще лучше и быстрее использовать для очистки шлифовальную машинку с насадками.

Следующее, что нужно сделать — это обезжирить поверхность с помощью растворителя и нанести два слоя грунтовки. После ее высыхания можно приступать к покраске.

Когда краска высохнет, обшиваем каркас профлистом. Их крепление нужно осуществлять саморезами по металлу или заклепками.

Ворота распашные из профнастила своими руками чертежи. Процесс изготовления ворот из профнастила своими руками

из профнастила по праву считаются самыми популярными, благодаря своим преимуществам среди аналогов, одно из которых – их можно изготовить своими руками.

Достоинства и виды ограждений из профнастила

Самостоятельно изготовить ворота можно из различных материалов, их выбор будет зависеть от суммы предполагаемых расходов, выбранного дизайна и мастерства хозяина участка. Многие из владельцев загородных строений при этом отдают свое предпочтение профиллированному листу, и это неудивительно, ведь выполненные из профнастила не только забор, но и ворота, обладают многими достоинствами:

• экономичность;
• прочность и долговечность;
• простота в изготовлении;
• легкость;
• большое разнообразие декора.

По способу открытия ворота из профиля разделяются на распашные и откатные. Каждый из данных видов имеет свои преимущества, а также и недостатки в использовании.

Распашные ворота

Данная разновидность ворот из профнастила наиболее проста для самостоятельной установки. Распашная конструкция представляет собой две стойки, на которые фиксируются створки, обшитые металлическим профилем. Готовые ворота должны двигаться плавно, безо всяких препятствий в ходе использования.

Распашные створки можно сделать таким образом, чтобы они открывались вручную либо в автоматическом режиме. При этом электропривод встраивается в данный вид ограждения в основном на промышленных территориях, где идет активное движение транспортных средств.

Распашные ворота доступны и просты в установке, однако, у них имеется и существенный недостаток – необходимо наличие свободного пространства, чтобы полностью открыть створки.

Откатные ворота

Самыми удобными в использовании считаются, так как более функциональны.

Для справки! Их конструкция делается таким образом, что створки отъезжают в сторону при открытии, что позволяет экономить пространство.

Кроме того, после установки такого ограждения у владельца территории будет отсутствовать необходимость расчищать место от снега для открытия створок в зимний период года. Однако, несмотря на существенные достоинства, которыми характеризуются откатные ворота перед распашными, у них имеются и недостатки:

• установка обойдется дороже;
• закладка фундамента должна происходить по более сложной схеме;
• требуется приобретение специальных комплектующих материалов.

Такое ограждение в основном оборудовано автоматикой, вручную открывать и закрывать данную разновидность ворот крайне неудобно.

Как выбрать подходящий профиллированный лист?

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

Профнастил НС35.

Профнастил Н-57 полиэстер 0,5 мм.

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Подготовка к постройке: чертежи, эскизы, размеры

Изображать откатные ворота на бумаге, указывая размеры, следует после проведения расчётов. Для этого нужно выполнить следующие задачи:

• определить ширину будущих ворот, воспользовавшись формулой L=A+I+(a+b+c+d), где L обозначает ширину конструкции, А — ширину проезда, I — расстояние между каретками, размеры a, b, c, d — технологические отступы;
• решить, какими ворота будут по высоте;
• узнать, каким должен быть противовес, уравновешивающий створку при движении, учитывая, что минимально допустимая длина груза — 40% от ширины проёма;
• рассчитать вес полотна конструкции, на который влияет используемый материал (например, квадратный метр стального листа толщиной 2 мм весит 17 кг);
• исходя из веса створки ворот, установить размеры комплектующих и несущей балки, допустим, для конструкции в 300 кг нужна балка толщиной порядка 4 мм с рёбрами 9×5 см;
• узнать, насколько прочными должны быть комплектующие, то есть учесть частоту использования ворот и силу ветра.

Перед выбором роликового механизма стоит ознакомиться с некоторыми советами. Для откатных ворот из профлиста, устанавливаемых в проём 4 м, лучше всего взять усиленные роликовые опоры до 350 кг. Если планируется ставить ворота в проём 7 м и обшивать конструкцию деревом или коваными элементами, то целесообразнее приобретать комплекты до 800 кг.

Роликовый механиз должен выдерживать створки, которые имеют немалый вес

Составление чертежей

Проведя расчёты, можно приступать к составлению чертежей. В схемах требуется указывать основные размеры откатных ворот, то есть высоту и ширину конструкции, длину проёма и направляющей балки. Чертежи рекомендуется дополнять схемой сварки рамы.

В чертеже нужно указывать размеры конструкции

Ворота из профнастила своими руками чертеж. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

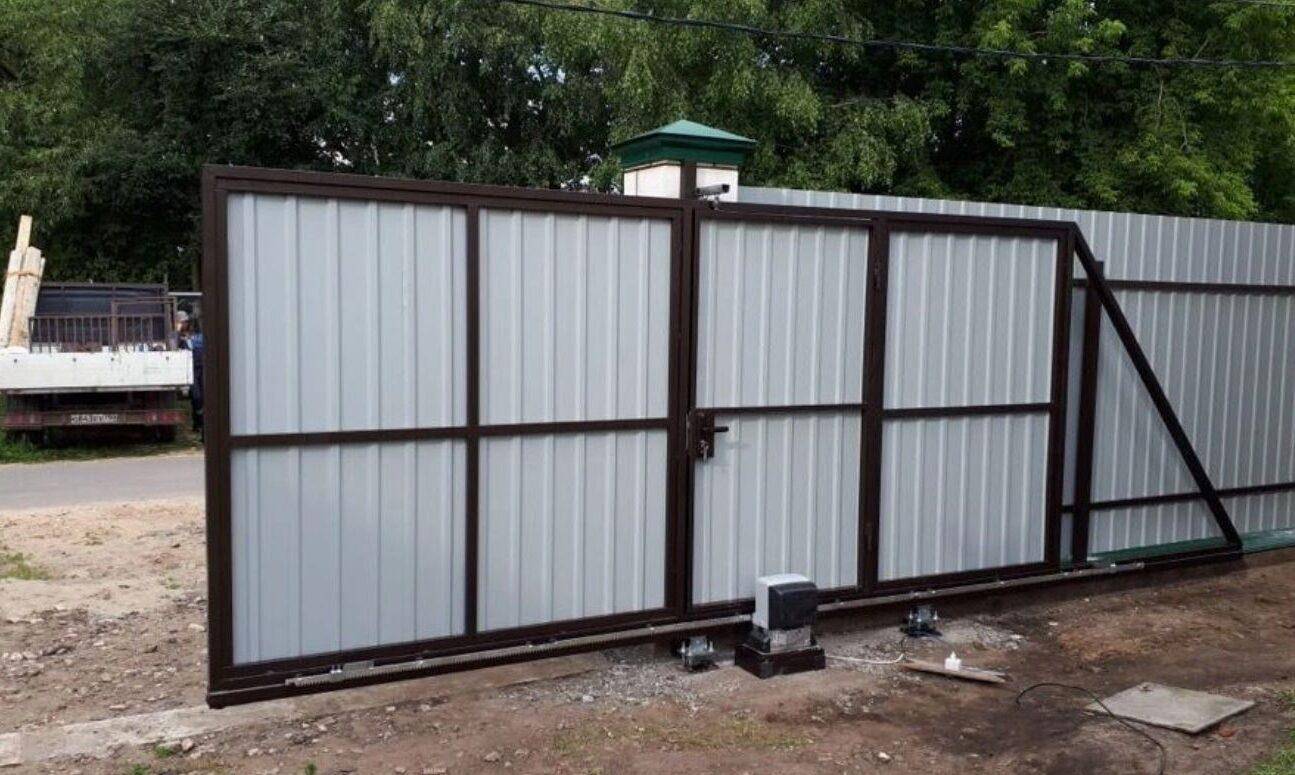

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

1. 5
2. 4
3. 3
4. 2
5. 1

Крепежная профильная труба

Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.

1. Забетонировать ее вместе со швеллером (не очень удобно).
2. Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.

Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.

Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.

«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.
