Стандартные и оптимальные размеры откатных ворот

Металлические ворота для гаража: общая информация

Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж. Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи. При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели, которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь. Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес. В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной. Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Узнать подробнее о воротах в гараж Вы можете в статье — здесь.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты, которые экономят трудозатраты и снижают уровень необходимых навыков.

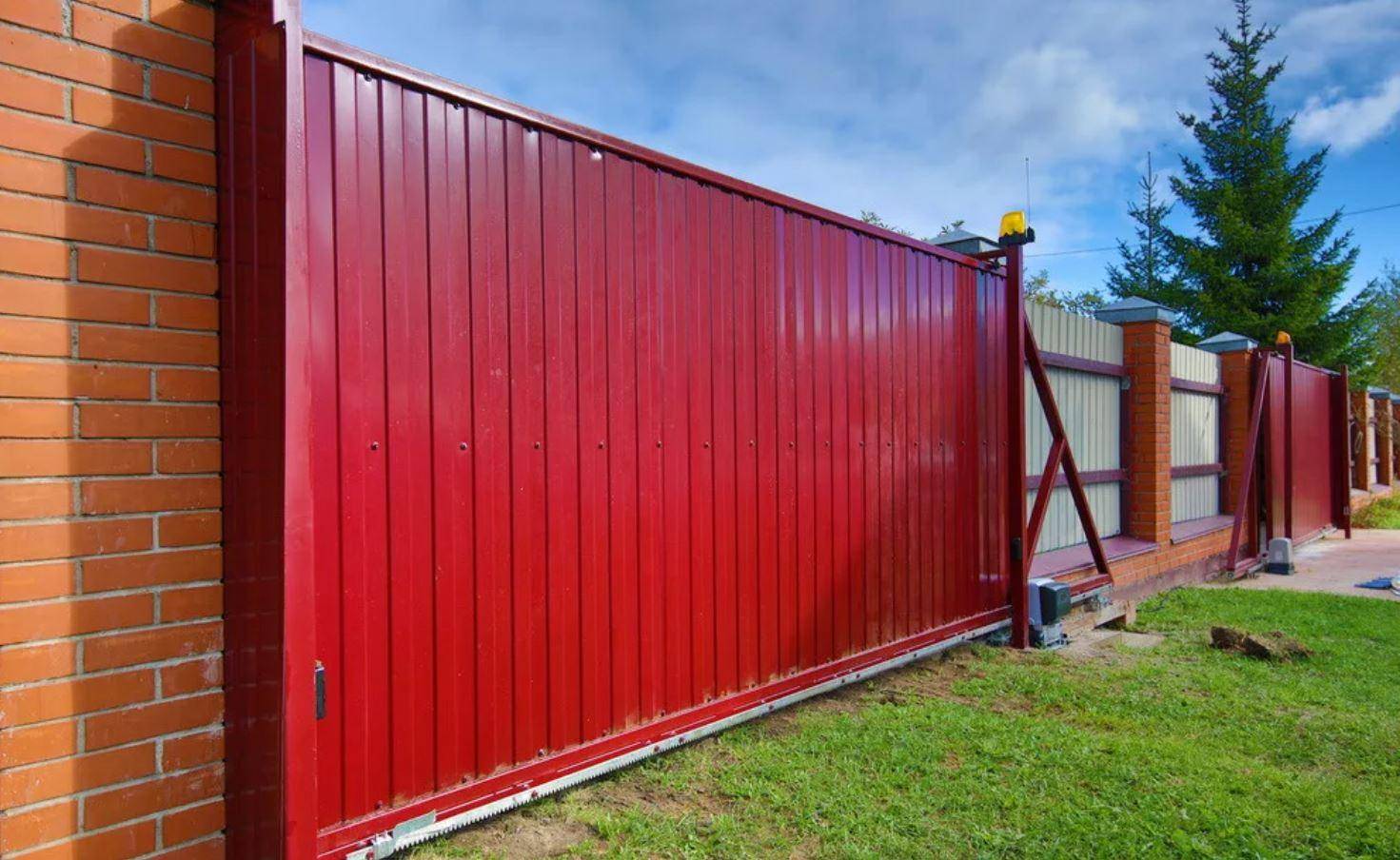

Железные ворота на гараж — фото:

Длина ворот сказывается на весе конструкции

Перед установкой откатной конструкции важно рассчитать вес металла. На показатель влияют толщина профиля, длина и высота воротины, материал заполнения

Для чего нужны расчеты? Чтобы правильно подобрать автоматику, комплектующие и фундамент.

Откатные ворота 11 метров в жилом комплексе Невская Усадьба

Для установки крупногабаритной (читать тяжелой) въездной группы, необходимо выбирать более мощную и дорогую автоматику, качественную фурнитуру и надежный фундамент. Всё это существенно увеличивает стоимость откатной конструкции.

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Рассчитываем ширину ворот в зависимости от количества и типа машин

Ручные расчеты позволяют оценить индивидуальные минимальные требования для комфортного въезда и выезда машин. Сравнив эти цифры с размерной сеткой производителей, легко подобрать оптимальный вариант.

На один легковой автомобиль

По высоте выбирается комфортная цифра для прохода человека – 2-2,2 метра. В такой проем проедет любой легковой автомобиль, даже с багажником.

Допуск для прямого въезда – 0,2-0,3 метра, если под углом – 0,4-0,5 метра.

На две машины

По высоте требования не меняются. Для двух авто сначала решают, будут ли делать отдельные ворота или установят общие. Если ставят единые, то нормальная ширина для пары легковых автомобилей – 4-5 метров. На зазор между машинами оставляют 0,5 метра.

Для джипа

Внедорожник или микроавтобус отличаются от легкового автомобиля большей шириной и высотой. Формула для расчета не меняется. По ширине оптимален проем в 2,8 метра. По высотным габаритам предпочтителен проем 2,5 или 3 метра.

Для грузового транспорта

Особенность расчета проема под Газель связана с большой длиной авто. Если длина транспортных средств – до 8 метров, то параметр ширины при прямом въезде – 1 метр, а под углом – 1,5 метра. Для большей длины поправки, соответственно, составляют 1,2 и 2,0 метра.

При парковке двух машин расстояние между ними должно быть не менее 0,7 метра.

Планирование – первый этап любого серьезного дела. Постройка гаража, естественно, относится к подобным делам. На этапе планирования важнейшим вопросом является вычисление оптимальных размеров гаража для машины.

Какая стандартная ширина гаража? Какие должны быть размеры гаража под газель? На эти вопросы ответит наша статья.

Распространённые ошибки

Самостоятельное возведение откатных ворот подразумевает наличие некоторых знаний и умений, которые можно приобрести только опытным путём. Нередко люди делают всё по-своему и экономят там, где этого делать нельзя. К наиболее распространённым ошибкам относят:

Монтаж рамы без диагональных рёбер жёсткости.
Применение мелкозаглублённого фундамента.
Отсутствие регулировочной площадки.
Начало работ без подготовки проекта.
Несоответствие привода установленным характеристикам.
Противовесная часть занимает менее 1/3 проёма.
Применение рамы с разными диагональными связками.
Неверный типоразмер прокатной балки.

Какой транспорт планируется загонять на участок?

Как правило, для расширения проезда есть несколько показаний — вы планируете заезд тяжелой грузовой техники, длинных или широкий транспортных средств, хотите создать гостевую парковку на несколько автомобилей прямо на собственной территории или снаружи участка проходит узкая улочка — как следствие, слишком мало места для организации широкого подъезда и полноценного разворота/поворота.

Монтаж забора и откатных ворот в Ропше

В перечисленных случаях нужно тщательно продумывать возможную траекторию движения транспортных средств при въезде и выезде с участка

Задайте себе вопрос — хватает ли с запасом места для комфортных маневров на авто? Если ответ отрицательный или положительный, но с важной сноской, что места хватает «впритык» — необходимо расширяться

К слову, замеры проема ведутся по трем точкам — нижним, верхним и по центру столбов. Ширину проема делают с запасом от ширины крайних точек автомобиля.

Как правильно рассчитать ширину ворот, исходя их размеров входящего в частный дом транспорта

Прежде чем делать выбор, необходимо определиться с тем, какие автомобили будут проезжать. Учитывают условия, при которых обеспечивается заезд: подъем, угол поворота и др. Но ключевым является размер машины. Первостепенным параметром считается именно ширина, если планируется устанавливать ворота на въезде. Для гаража и других помещений важна еще и высота проема. По этой причине следует создавать оптимальный вариант, чтобы на объект могли проехать все машины родных, близких, грузовики доставки мебели, стройматериалов (и других товаров, если понадобится).

Легковой автомобиль

Минимальное расстояние – 30 см (опять же, справа и слева авто). Чем сложнее условия на въездной дороге, тем больше нужно расширить проем. Легковые автомобили не превышают 2,0 м по ширине (часто они и того меньше). Когда в автопарке семьи это основной вид машин, то размеры воротного щита и калитки определяются в с учетом этих характеристик. Ширина равна 2,5-2,6 м. Высоту рассчитывают с учетом роста человека, добавляют запас, в результате получают 2,0-2,2 м.

Джип или микроавтобус

Внедорожник и микроавтобус оказывают влияние на выбор габаритов проема. Ширина ворот для въезда на участок составляет не менее 2,8 м. Но следует учесть все необходимые факторы, которые могут повлиять на выбор. Джип должен свободно проходить в проем, даже если заезд находится под углом и нужно делать резкие повороты. Высота будет равна 2,5-3 м, что зависит от модели. То же самое можно сказать и об автобусах. Стандартные параметры подойдут и для транспорта данного вида.

Грузовой (ГАЗель)

Особенность такого автомобиля – это необходимость обустройства гаража большей длины. Если в наличии имеется ГАЗель, строится помещение 8-10 м. Длина такого авто – 6,7 м. Запас дается для выполнения обслуживания машины, ее ремонта. Ширина может быть 2,5 м. Этого достаточно, чтобы заехать. Если приходится делать крутой поворот при заезде, размеры гаража увеличивают.

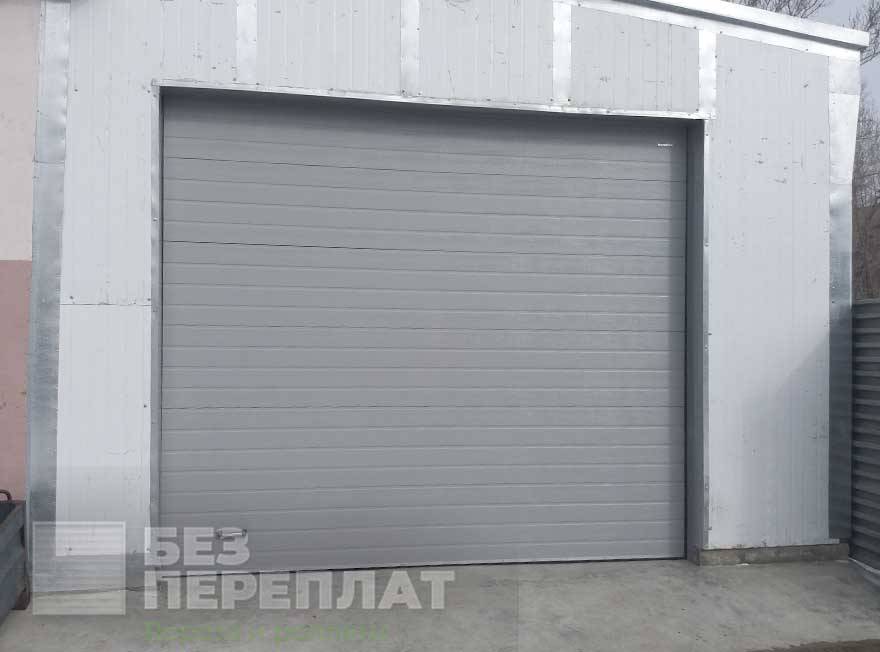

Секционные ворота под ГАЗель

Автобус и фура

Водителям крупногабаритного транспорта, дальнобойщикам иногда приходится оставлять свой транспорт на стоянке. Не стоит пытаться определять оптимальную ширину ворот в частном доме. Обычно фура ставится на специальных площадках промышленных объектов и территориях, принадлежащих сельхозпредприятиям. Нецелесообразно строить гараж такого размера. Если же есть цель – предусмотреть возможность заезда, необходимо делать максимально широкий проем (до 4 метров). А вот для Камаза достаточно установить конструкцию шириной 3 м.

Практичность заезда

Грамотный выбор места положения ворот во многом определяется тем, насколько удобным будет въезд

Важно учесть, кому принадлежит дорога около участка, дабы ворота не помешали движению и заезду с соседних участков, обеспечивается ли безопасность во время движения. На удобство въезда влияет расположение дороги перед домом. На этапе выбора конструкции ворот не стоит останавливать на воротах, которые открываются наружу, поскольку это может затруднить движение других автомобилистов

На этапе выбора конструкции ворот не стоит останавливать на воротах, которые открываются наружу, поскольку это может затруднить движение других автомобилистов.

Следующий фактор, влияющий на практичность установки ворот, – наименьший радиус поворота. Если въезжает легковой автомобиль, то поворотный радиус равен пять или шесть метров, в случае с грузовой машиной он будет равен шесть – семь метров.

Величину радиуса определяют при повороте автомобиля, отсчёт ведут от выпирающей части машины. Когда между воротами и проезжей частью остаётся зазор, величина которого сравнима с радиусом поворота автомобиля или больше него, тогда при проезде остаётся пространство по разные стороны от машины для створ.

Хорошо, если вопросы «как» и «зачем» – это просто шутка

Если зазор не превышает радиус поворота, тогда заезжающему автомобилю нужно двигаться под углом, при таком движении он может тереться о бордюр и получить повреждения или царапины. Во избежание таких ситуаций рекомендуется выбирать большую ширину въездных ворот, которая будет составлять три–три с половиной метра.

Однако если для въезда на участок возникает необходимость пересекать ось проезжей части, тогда такого расстояния окажется мало. В подобных ситуациях предлагают расположить въездные ворота на участке немного глубже (примерно на метра или полтора).

Оптимальная ширина и высота

Проводя расчет ширины и высоты проема для проезда автомобиля, необходимо учитывать:

габариты автомобиля: его ширина с учетом боковых зеркал, бамперов и высота с багажником и грузом, если таковой предполагается перевозить;
возможность модернизации машины или приобретение новой, с отличными от предыдущей параметрами;
особенности подъездной дороги: расположение гаража выше или ниже уровня почвы, угловой поворот, выезд на общественную дорогу и обзор;
конструктивные особенности разных дверных механизмов, расстояния до потолка и стен, для крепления полотен;
размерная сетка от разных производителей.

Внимание! Нежелательно полагаться на средние значения. При возможности следует учесть как можно больше факторов, определяющих размеры проема

Не стоит забывать, что рамы его существенно сузят.

Стандартная

Главная задача – сделать ворота такими, чтобы машина свободна проехала, и оставался зазор с обеих сторон. Для этого прибавляют по 20-30 сантиметров с каждой стороны к ширине автомобиля. Если минимальный размер легкового автомобиля – 1,8-2,0 метра, то проем должен быть около 2,4-2,6 метра, а оптимальная ширина на одну машину – 2,5 метра. Это наиболее ходовой размер для всех производителей гаражных ворот.

Самые популярные размеры для разных типов ворот в метрах:

распашные – 4,0х2,0;
секционные – 2,25х2,0;
рулонные – 4,0х2,7;
откатные – 3,0х1,9;
поворотные – 2,4х2,2.

Минимальная

В случае необходимости сэкономить место автовладельцам важно высчитать минимальные параметры, позволяющие припарковать машину в гараже. Для мотоцикла можно оставить проем 1,8 метра

Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра.

Максимальная

По ширине и высоте нет максимальных пределов. Эти параметры ограничиваются только потребностями и возможностями производителей, особенностями используемых механизмов открытия/закрытия ворот. Выпускают ворота стандартного типа, максимальной высоты до 3,08 метра и шириной 6,0 метров. На заказ возможно изготовление полотен больших габаритов.

Откатные ворота размеры, преимущества, виды.

Для системы ограждения входные группы — калитки и ворота — играют ключевую роль. Их основное предназначение — регулирование входа-выхода на огражденную территорию бытового либо промышленного назначения. Наиболее надежным и практичным вариантом являются металлические откатные ворота разных размеров. Металл — это прочный и долговечный материал. Эксплуатационные характеристики готовых конструкций производства существенно увеличиваются за счет оцинковки и нанокерамического покрытия. Важным плюсом является отсутствие ограничений цветового исполнения и изготовление всех элементов системы ограждения , в том числе входных групп, в одном стилевом решении. Другими важными преимуществами наших сдвижных ворот являются:

Разнообразие комплектация — можем предложить более 50 вариаций за счет возможности подбора комплектующих под эксклюзивные потребности заказчика ( усилие привода, тип фурнитуры, дополнительные датчики, сенсоры и т.д.)
Каркас из оцинкованного профиля — применяется метод горячего цинкования, которое позволяет получить слой цинка до 60 мкм и защитить металлическое изделие от негативного воздействия окружающей среды.
Нанокерамика в моделях с полимерным покрытием — дополнительная защита от коррозии и увеличение сцепления металла с полиэфирной краской.
Монтаж без сварочных работ
Линейка автоматических приводов всех классов от бюджетных до премиальных европейских производителей

Мы изготовляем откатные ворота оцинкованные и с полимерным покрытием. Размеры стандартного решения: ширина 4000 мм, высота 2030 мм. Также мы можем произвести ворота из серии «Эксклюзив» : ограничений по высоте и ширине нет, сделаем согласно Вашей потребности.

Мы производим металлические сдвижные ворота двух видов:

Рельсовые — это воротные конструкции на роликах, которые перемещаются по рельсу, находящемуся в углублении либо на поверхности проезжей части.

Важно отметить, что необходимо использовать рельс из прочных и антикоррозийных сплавов. Это повысит срок эксплуатации готовой конструкции

Также рельс требует тщательного ухода в зимний период времени.Однако это достаточно устаревшая модель, которая сегодня в основном используется при ограждении загородных домов.

Консольные — наиболее востребованный тип откатных ворот. Они прочнее и долговечнее чем рельсовые.

По ширине нижней стороны ворот идет металлическая консоль , в забетонированной основе на земле монтируются ролики с двух сторон от внутренней стороны проема. Дополнительную устойчивость створки придают швеллеры , которые крепятся к столбам и верхнему краю воротины. Конструкция довольно сложна для самостоятельного монтажа, поэтому лучше обратиться к специалистам.

Какие замеры и расчеты требуется произвести

Рассчитать с максимальной точностью необходимо не только ключевые параметры конструкции (ширину, высоту, длину и др.), но и объем материалов, требуемый для монтажа.

Объем материалов

Откатные ворота

От расчета материалов для будущих откатных ворот зависит несколько параметров:

вес готовой конструкции;
вес и габариты противовеса;
парусность;
этапы процесса монтажа.

Наиболее часто для изготовления откатных въездных ворот применяются сталь и профнастил. Толщина листов обоих материалов является идентичной и составляет 2 миллиметра, однако по весу они очень разные. Сталь — 17 кг/кв.м, а профнастил — 4 кг/кв.м.

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Эти параметры необходимо учесть во время выбора комплектующих для ворот. Для того, чтобы обеспечить большой срок службы и удобство использования, надо выбирать варианты, выдерживающие вес, который в полтора раза превышает вес общей конструкции.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Расчет ширины с учетом требований

Ширина конструкции откатных ворот зависит от следующих важных факторов:

ширина дороги перед участком;
параметры автомобилей (легковых или грузовых);
радиус поворота машины.

Для вычисления радиуса поворота нужно учесть тип и назначение авто:

легковые автомобили — 6 м;
грузовые фуры — 8-9 м;
пожарные машины с лестницами — от 10 м.

Вычисление ширины проема зависит от ширины дороги и производится по таким формулам:

Если ширина дороги и радиус поворота совпадают	Ширина автомобиля с учетом размеров зеркал + 30 см с левой стороны и + 30 см с правой стороны
Если дорога является более узкой, чем радиус поворота авто	Ширина предполагаемого проема + 1 м, + 30 см справа, + 30 см слева

Важно иметь в виду, что ширина проема не должна соответствовать ширине самих ворот, а быть немного меньше. Если эти параметры равны между собой, под углом по краям проема образуются щели и участок будет легко просматриваться посторонними людьми

Для того, чтобы избежать этого недостатка, нужно при вычислении ширины воротного полотна к ширине проема добавить 20 см — таким образом зазоры будут надежно скрыты.

Пример: Для проема с шириной 3,5 м ширина откатных ворот должна составить 3,7 м.

Как рассчитать длину отката

Длина конструкции откатных ворот должна соответствовать длине направляющей балки. Для ее вычисления используется такая формула:

Пример: Стандартная ширина проезда к участку составляет 4 метра. Для нее потребуется 6-метровая направляющая консоль (балка). В данном случае 2 дополнительных метра обеспечат оптимальный противовес и компенсируют нагрузку на фурнитуру.

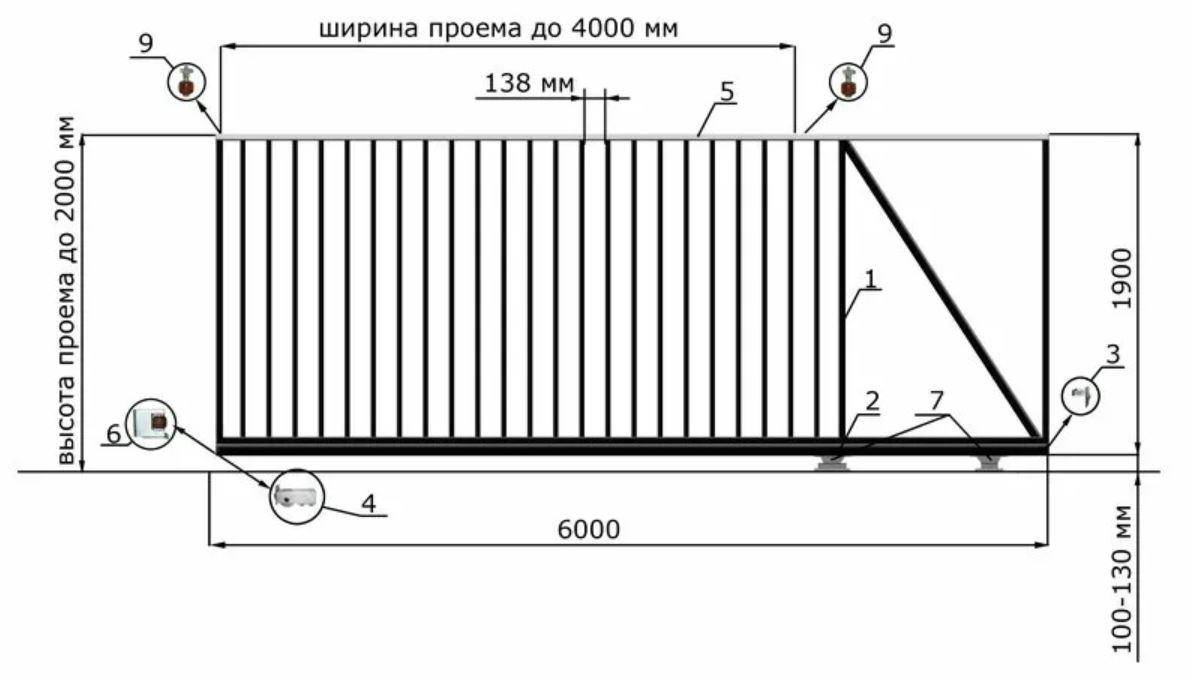

Чертеж откатных ворот с шириной проема 4 метра

Расчет высоты откатных ворот

Высоту ворот следует рассчитывать, исходя из высоты забора. Наиболее часто встречаются заборы 2 метра, установленные без зазоров в нижней части. Стандартная высота ворот также составляет 2 метра, поэтому после установки такая конструкция окажется выше, чем ограждение. Чтобы избежать этой визуальной дисгармонии, нужно выбирать высоту ворот на 10 – 15 см ниже забора — именно на такой отрезок нижняя балка ворот должна быть приподнята над уровнем земли.

Что понадобится для сооружения своими руками

После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.

Выбор деталей для механизма отката

Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:

До 400 кг и не шире 4 м;
До 600 кг и не шире 6 м;
От 600 кг и шире 6 м.

Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

Состав комплекта:

Направляющая для установки снизу;
Скоба с роликовым механизмом для поддерживания;
Роликовые опоры;
Подставка для поддержания роликовой платформы;
Концевые ролики;
Улавливатели снизу и сверху;
Заглушки из пластика.

Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм

При выборе рекомендуется обращать внимание на этот показатель

Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.

В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.

Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.

Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.

Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.

От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.

Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.

Из материалов для отделки полотна можно использовать:

Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
Поликарбонат – позволит создать легкие ворота;
Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.

Какой инструмент и материалы понадобятся

В процессе могут понадобиться следующие инструменты:

Лопата, лом, трамбовка;
Тары для цемента, песка, щебенки и готового раствора;
Сварочное оборудование;
Болгарка;
Молотки;
Шуруповерт;
Ключи;
Рулетка;
Карандаш;
Кисти.

Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.

Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.

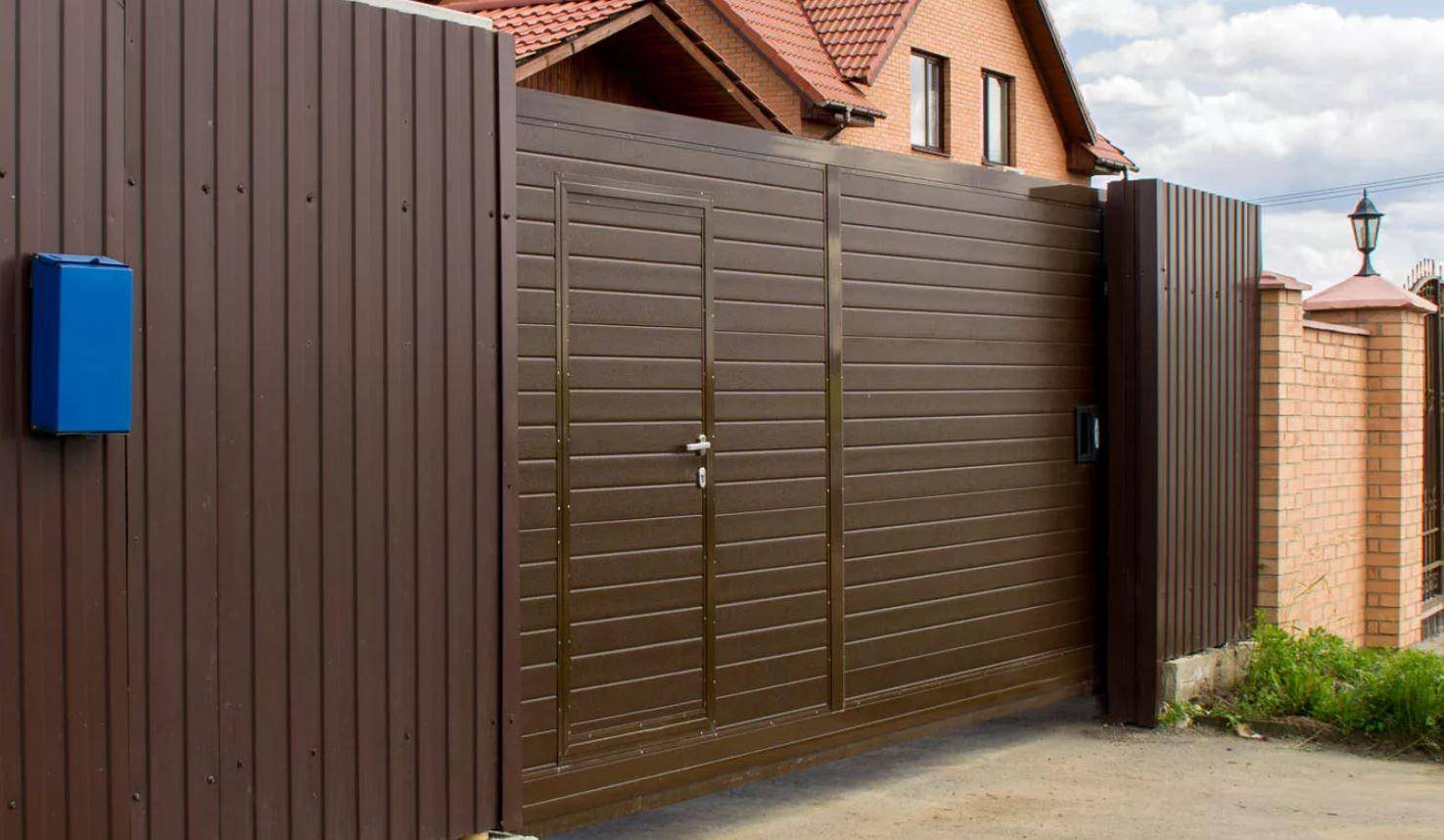

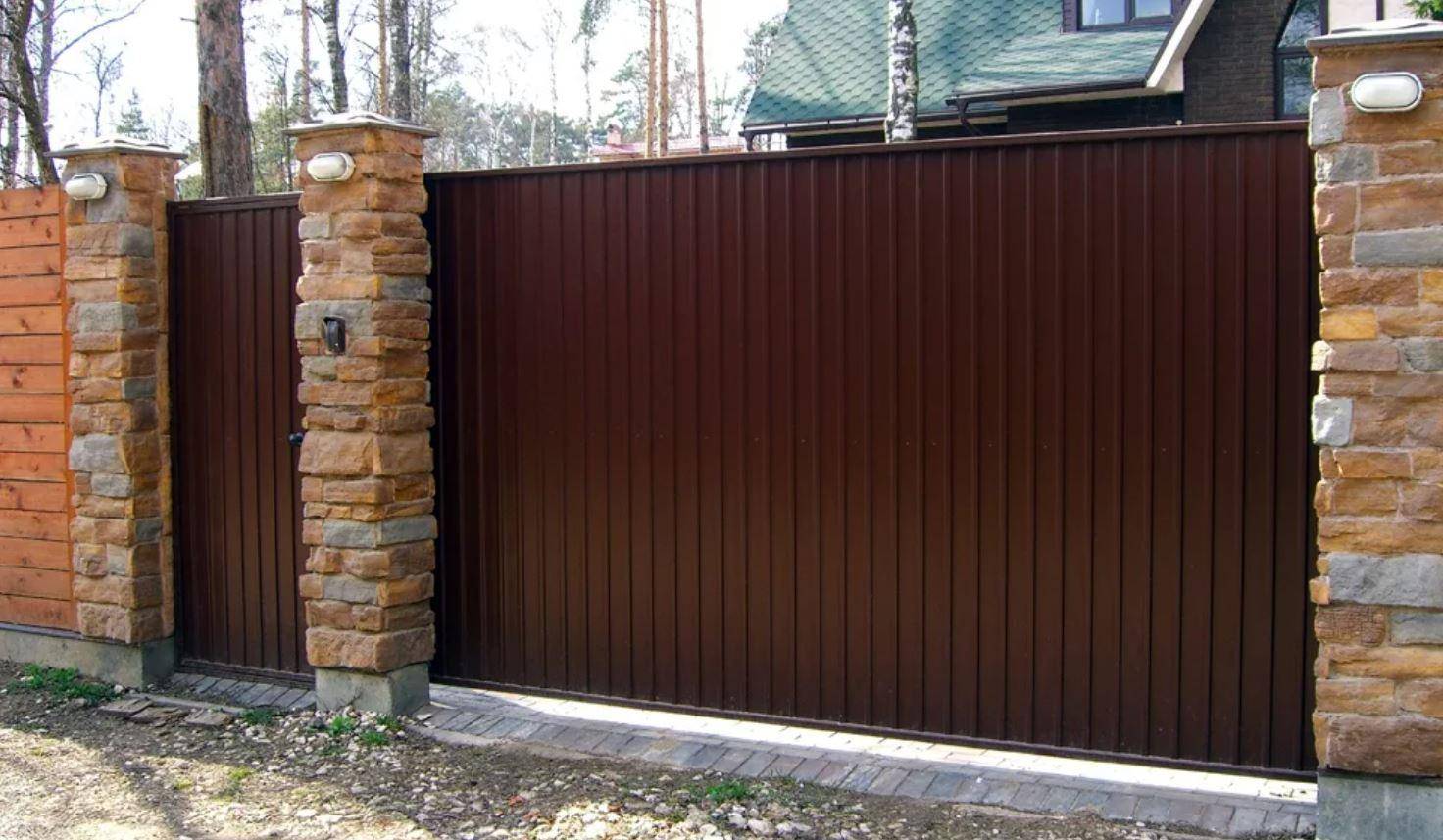

Калитка

Различают 2 типа калиток: отдельностоящие и встроенные в общее полотно забора или ворот.

Ворота с калиткой для частного дома практически обязательны, поскольку не целесообразно открывать всю конструкцию по несколько раз в день для прохода жильцов дома и их гостей. Это значительно снижает срок безремонтной эксплуатации конструкции.

Открываться они могут либо во двор, либо наружу. Стандартные размеры калитки частного дома составляют 2 м в высоту и 1,2-1,3 м в ширину.

Особенности монтажа ворот с калиткой своими руками

Существует несколько принципиальных моментов для обустройства ворот с калиткой:

понадобится наличие специфической строительной техники для монтажа опорных стоек и каркаса (бетономешалка, болгарка, сварочный аппарат);
следует рассчитать оптимальные размеры и выбрать материал;
для калитки нужны дополнительные детали – 2 горизонтальные перекладины и раскос;
собирают калитку отдельно, а потом вешают на опоры.

Вам будет интересно: Популярные проекты двухэтажных домов 10 на 10: принципы грамотной планировки

Не стоит нагромождать полотно ворот коваными элементами без дополнительного укрепления фиксаторов жесткости.

Другие варианты изготовления ворот

Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.

С учетом уровня механизации выделяют такие варианты:

Ручной откат.
Автоматизированный откат.

Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.

Секционные ворота.

Ворота этого типа делятся на две большие группы – бытовые и промышленные. Промышленные ворота могут быть любого размера, все узлы и детали усиленны по сравнению с бытовыми. Конструкцией предусмотрена возможность установки практически в любой проем. Так же возможно управление как вручную, так и с помощью автоматики. Ширину обычных ворот в гараж лучше делать не менее 2,4 метра, а лучше 2,5 или 2,75. При определении высоты проема нужно учитывать, что при ручном подъеме нижняя сендвич-панель ворот, в открытом положении будет торчать на 100-130мм. В случае автоматического управления, привод утягивает полотно ворот, и высота проема не уменьшается. Не стоит делать проем ниже 2125мм, такие ворота будут не удобны, при этом цена может даже увеличиться. Ниже преведена таблица с ценами на комплекты ворот которые есть в наличии на складе. Остальные размеры доступны со сроком поставки 10 дней.

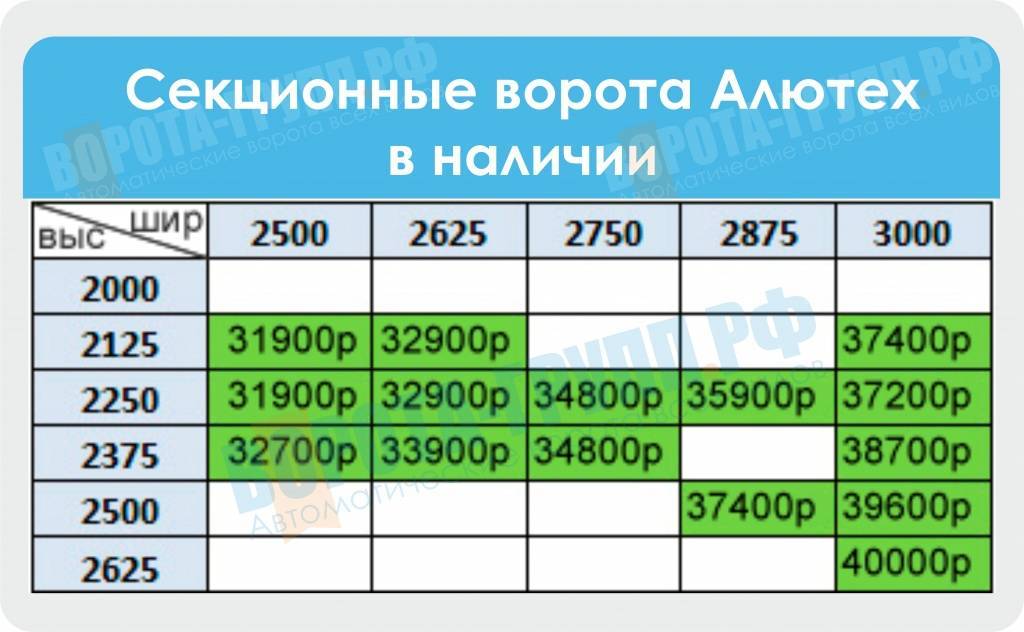

Популярные размеры комплектов ворот Алютех (Белоруссия) в наличии.

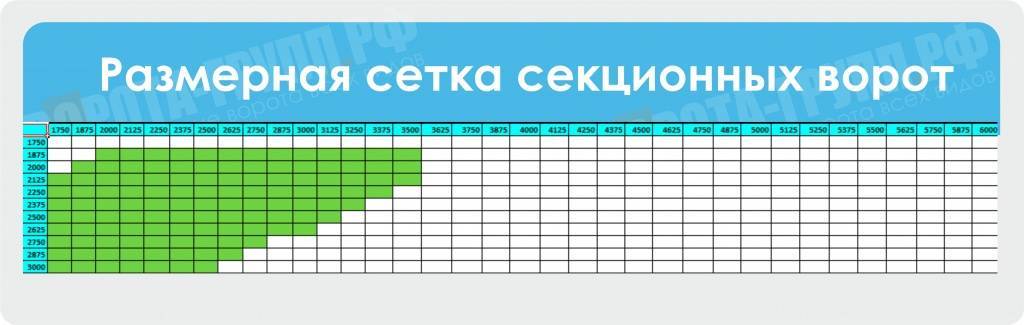

Полная размерная таблица секционных ворот Алютех. Ширина до 6м, высота до 3м. Зеленым выделены ворота с пружинами растяжения, белым с торсионными пружинами.

Заключение.

Начиная строительство, не лишним будет проконсультироваться у специалистов о наиболее оптимальных для Вас размерах ворот. Консультация наших специалистов позволит Вам избежать лишних переплат, упростит установку ворот, позволит гармонично вписать ворота в архитектуру вашего дома. Мы всегда рады помочь вам по телефону, или проконсультируем вас в нашем офисе.

Сборка каркаса створки

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот.

Каркас ворот собирается на ровной, просторной поверхности. Сваривается каркас, начиная с нижних элементов, в шахматном порядке для исключения перегрева металлических труб. После сваривания основного несущего каркаса к нему приваривают вертикальные элементы, верхнюю поперечную и откосную трубы. Для монтажа профнастила к основанию конструкции привариваются заполняющие элементы – благодаря им полотно будет более жестким и устойчивым. После остывания готовую конструкцию необходимо покрыть алкидной краской (из пульверизатора).

После высыхания можно приступать к обшиванию ворот профнастилом. Если речь идет о художественной ковке или о стальных листах, то их приваривают на этапе сборки каркаса, и потом все вместе окрашивают.

Вопросы и ответы

Хочу поставить сразу за воротами навес для парковки двух легковушек. Какой ширины ворота выбрать?

Если со стороны улицы имеется возможность заезжать на участок по прямой, достаточно установить ворота шириной 3 метра.

Ширина улицы перед домом — 6 метров. Какие ворота поставить? Хочется, чтобы была возможность пускать на участок внедорожники, микроавтобусы.

С такой шириной улицы возможен легкий заезд на участок внедорожников, микроавтобусов и газелей через ворота шириной 4 метра и более.

Какие поставить ворота, если требуется обеспечить доступ КАМАЗа на мой участок?

Ширина кузова КАМАЗа составляет 2,5 метра. В случае, если перед воротами есть пространство для разворота техники, ширина ворот 3,5 метра будет достаточной. Если этого пространства нет, а дорога узкая, размер въезда должен начинаться от 4,5-5 метров: чем уже дорога, тем шире ворота.

Ширина дороги — 2,5 метра. Заезд осуществляется только под углом 90 градусов. Обязательно ли делать большие ворота?

В такой ситуации удобнее всего будет сделать ворота 3,5 метра в ширину. Так на участок смогут въезжать и легковые, и грузовые автомобили.

Какая самая маленькая допустимая ширина ворот? У меня легковой автомобиль. Не хочется тратить слишком много денег.

Минимальная допустимая ширина ворот в таком случае составит 2,5 метра. Впрочем, стоит учитывать, что в этом случае не получится заехать на участок быстро. Также такая ширина ворот окажется недостаточной, если перед ними нет места для разворота автомобиля.

Высота забора — особенности выбора

Расстояние от забора до построек на участке — нормативы и особенности

Сколько стоит поставить забор?

Как рассчитать расстояние между столбами для забора из профлиста

Как выбрать краску для металлического забора

Чем красить дерево на улице?

Как можно украсить забор? Способы и необычные решения

Какие замки можно устанавливать на калитки из профнастила

Выбор и расчет материалов с фурнитурой

Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:

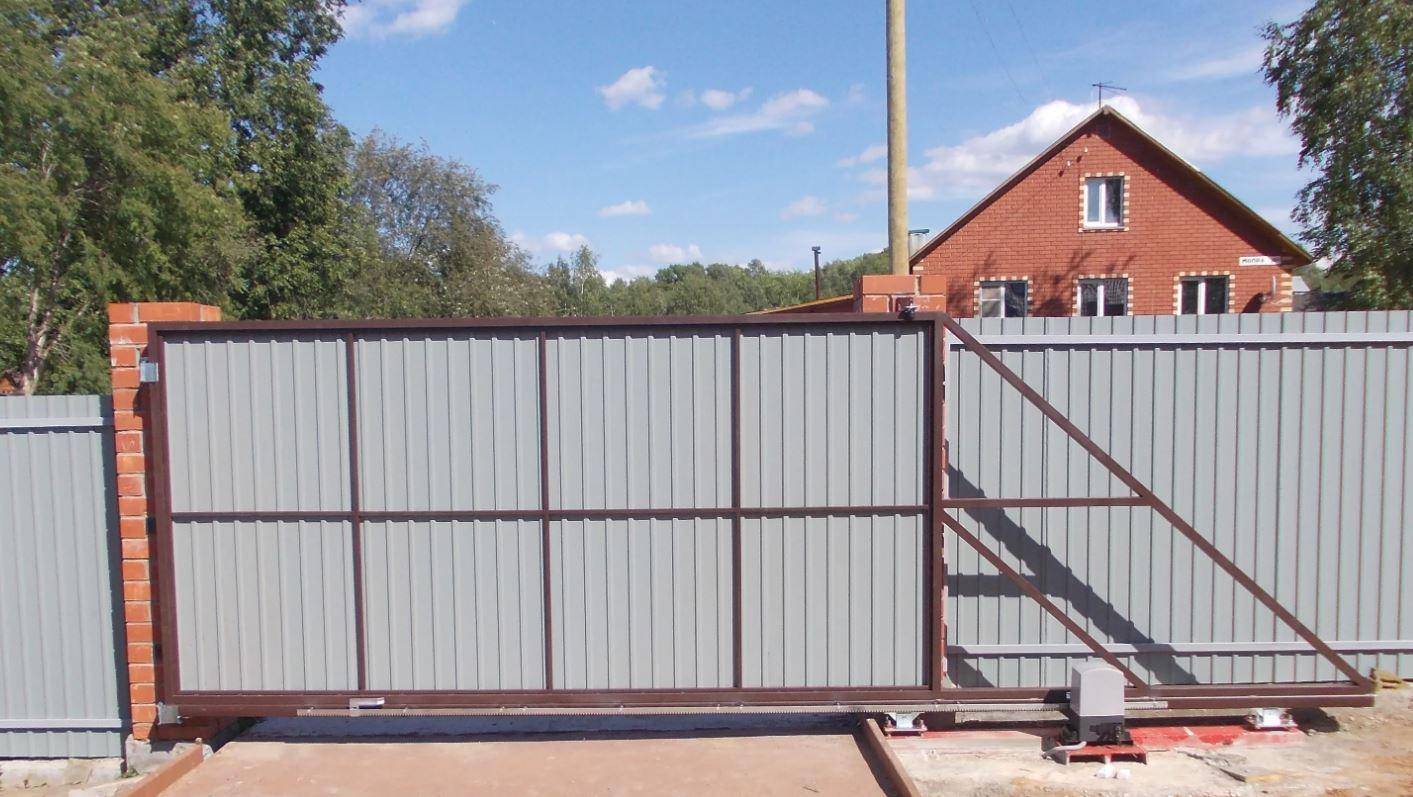

Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.

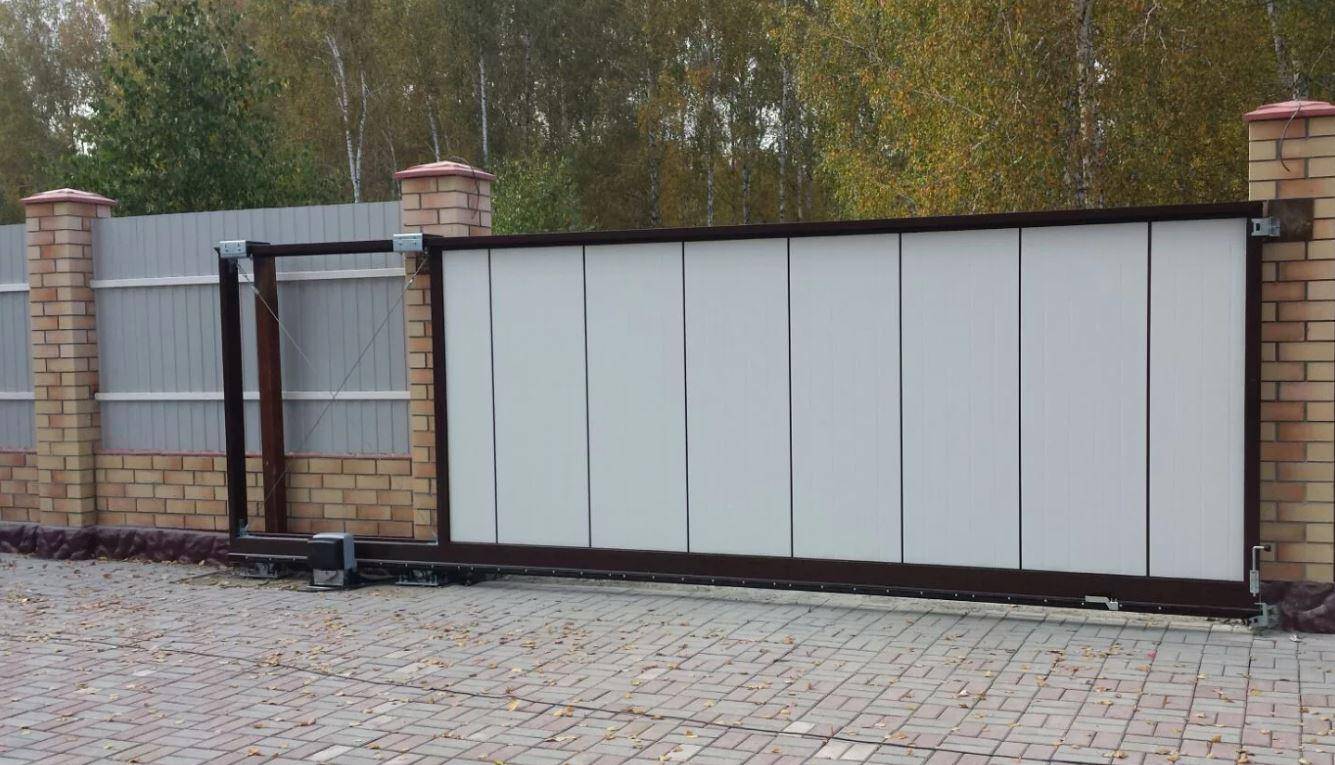

Поликарбонат. Материал для тех, кто хочет легкие ворота.
Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.

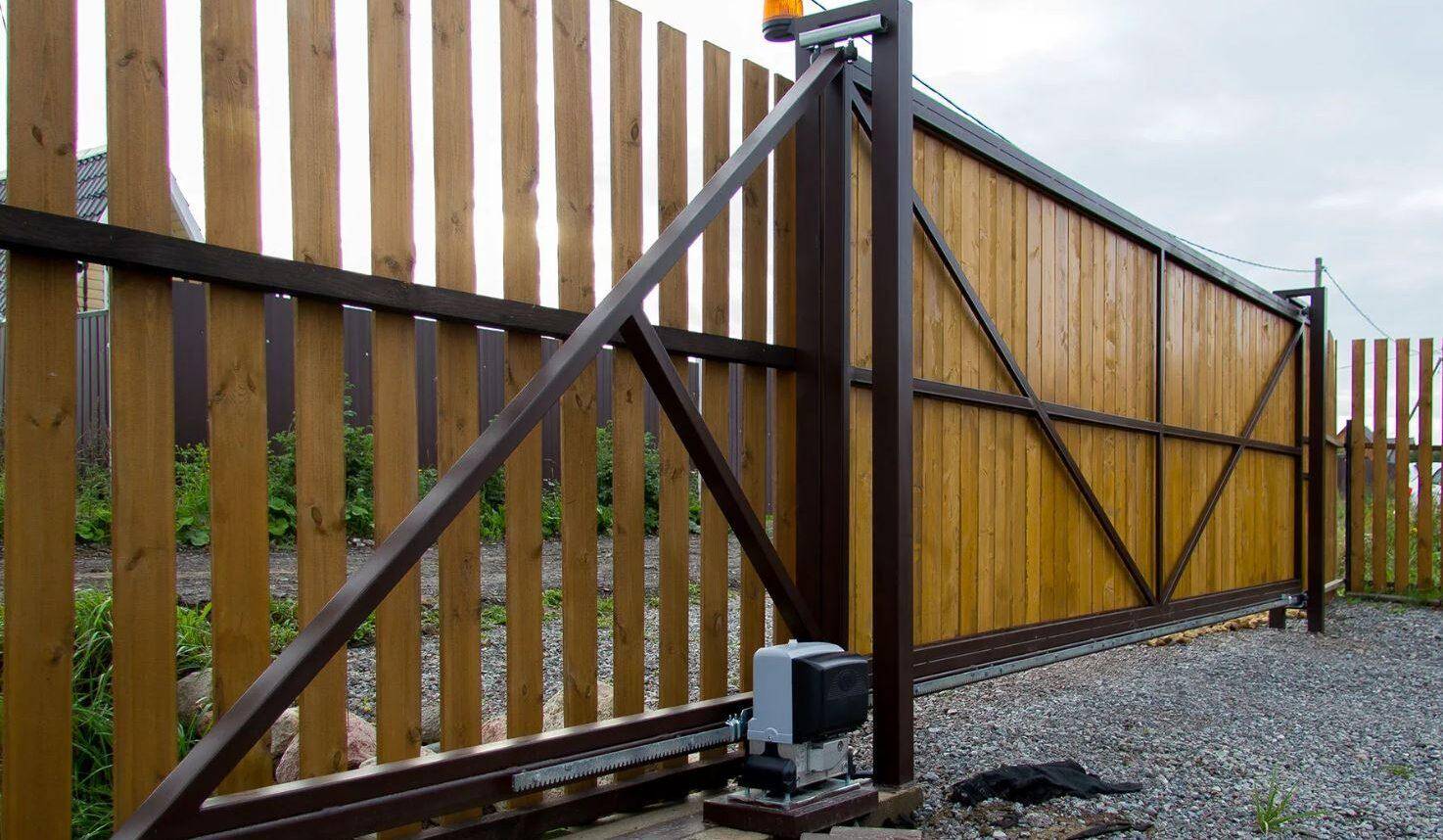

Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.

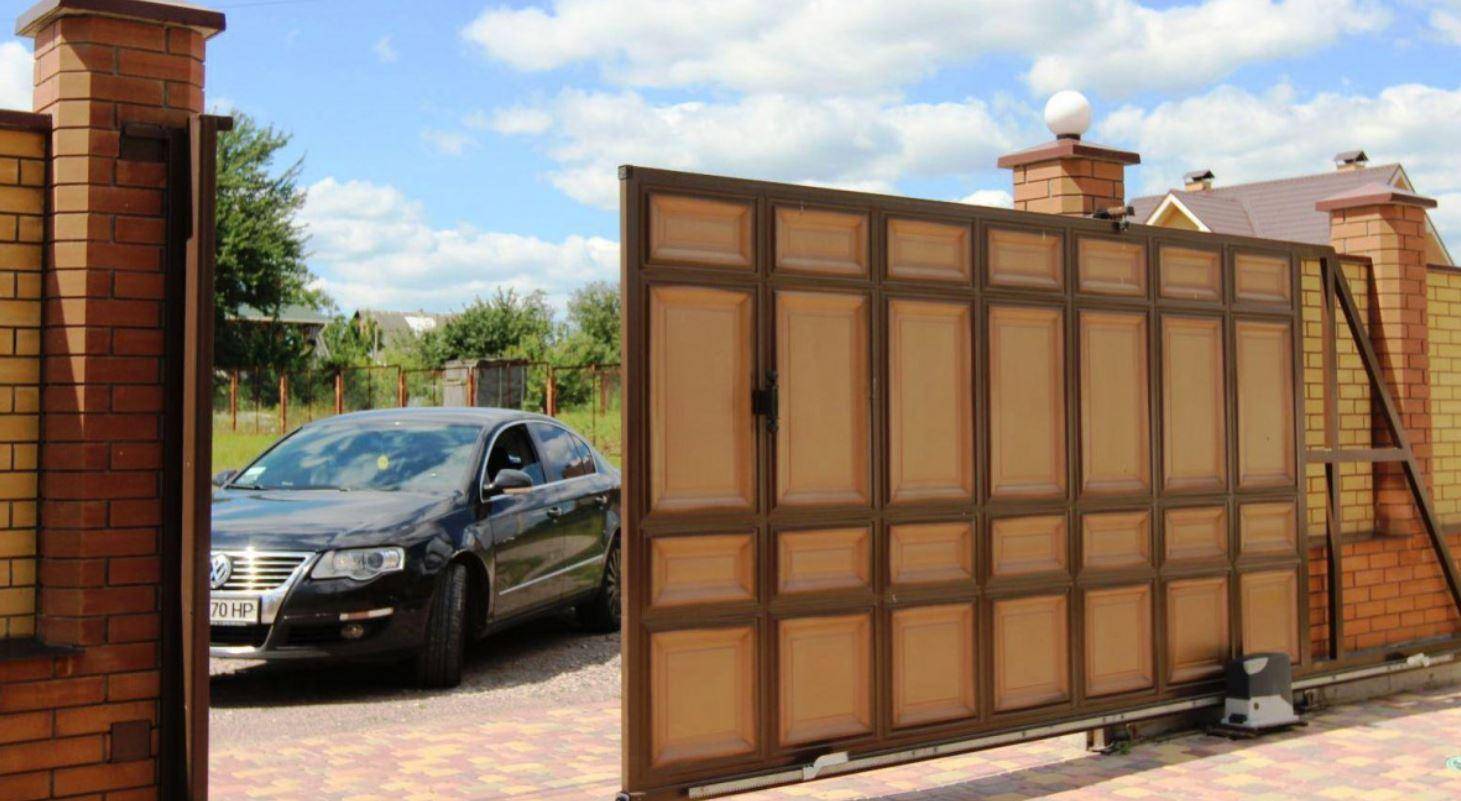

Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.

Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.

Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети

Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики

Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.

Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
Если забор закрывается профнастилом, то его уйдет около 8 м2.
Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
Для фундамента приобретается арматура 20 м сечением 10-15 мм.
Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.

Инструментарий для работы:

лопаты: совковая и штыковая;
бетономешалка;
сварочное оборудование;
шуруповерт (клепочник);
рулетка;
молоток;
болгарка;
маркер.

Выбор материала

Конструкция откатных ворот состоит из четырех основных элементов:

ворота или створка ворот;
опорные стойки, которые служат для удержания всей конструкции ворот;
консольная балка или направляющая;
электропривод с комплектующими.

Необходимый материал для откатных ворот:

Чтобы ворота получились качественными и аккуратными, рекомендуется купить необходимые комплектующие в специальном супермаркете или заказать по интернету. Это гораздо упростит сборку новых откатных ворот своими руками.

Комплекты для ворот бывают трех типов. Все зависит от длины будущих ворот: малый – длина до 4-х метров и вес створки не более 0,4 т; средний – длина до 6 м и вес створки не более 0,6 т; большой – длина свыше 6 м и вес свыше 0,6 т.

Все комплекты включают в себя одинаковое количество комплектующих.

Каретки роликовые – 2 шт. (для движения направляющей)
Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
Ролик накатной или концевой – 1 шт. (для удобной фиксации ворот).
Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора)
Направляющая 6 м.
Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

Схема откатных ворот

Необходимые инструменты для работы:

Для разметки понадобится нить, отвес и рулетка.
Сварочный аппарат полуавтоматический мощностью 220 Вт.
Лопата, лом и ручной бур для выкапывания ямы под фундамент и для скважин под столбы.
Шуруповерт и дрель для крепежа.
Болгарка для нарезки металла и зачистки швов от сварки.

Для того, чтобы начать монтаж откатных ворот своими руками, обязательны схема или чертеж. Она не даст вам упустить важные детали и поможет правильно рассчитать необходимые размеры.

Как выбрать размеры откатных ворот и не ошибиться?
