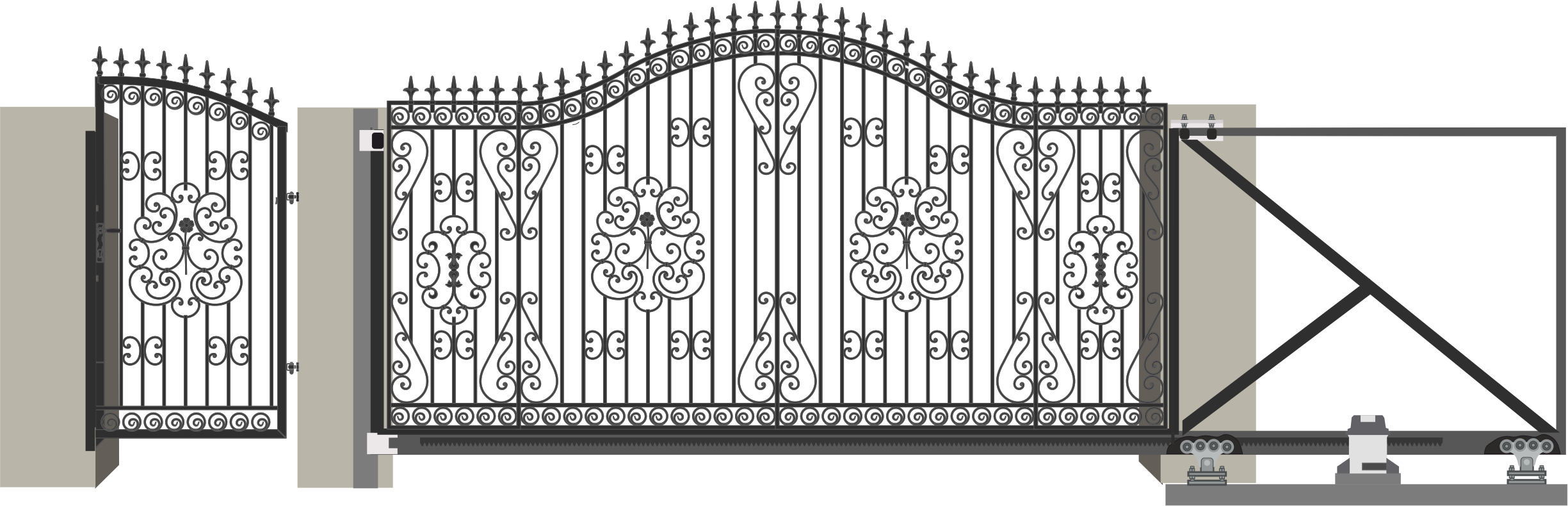

Кованые откатные ворота с калиткой своими руками: фото и эскизы с электроприводом

Основные стили кованых ворот

Парадный вход в прямом смысле этого слова обеспечат кованые ворота в стиле барокко или ренессанс. Они придадут торжественности любой усадьбе. Чаще всего такие кованные элементы декора, как беседки, качели, лавочки, и, конечно, ворота, выполняются в большим количеством дополнительных элементов, чаще всего спиралей и завитков.

Более современные модели в стиле модерн предполагает использование очень простых, часто не пересекающихся линий. Такой стиль прост и воздушен.

В кованых воротах, выполненных в стиле минимализма, обычно нет ничего лишнего. Это ровные линии, оформление пронизанное аскетизмом.

Строгой геометричностью, фансасмагоризмом отличаются кованые изделия в стиле ар-деко. Чаще всего таким орнаментом оформляются входные группы в квартиры. Такие конструкции чаще других варятся методом холодной сварки.

Преимущества и недостатки профнастила

Достоинства этого материала успели оценить многие:

листы металлопрофиля покрыты антикоррозийным слоем, что делает их устойчивыми к атмосферным воздействиям
ворота из профлиста могут служить до 50 лет
конструкцию для парадного въезда можно изготовить самостоятельно
профнастил выпускается в разных цветовых гаммах, смотрится аккуратно, эстетично
стоимость профлиста относительно невысокая

Как у любого другого материала, у профлиста есть некоторые недостатки:

из-за небольшой толщины листы металлопрофиля подвержены механическим повреждениям и деформации
на месте царапины лист начинает ржаветь
при изготовлении ворот из профнастила следует учитывать высокую парусность материала

Как изготавливаются кованые ворота с калиткой

Процесс изготовления кованых ворот с калиткой довольно сложный и кропотливый. Вся работа проходит вручную, результат зависит от мастерства кузнеца. Дизайн для ворот можно выбрать абсолютно любой, но чем более сложным и замысловатым он будет, тем выше окажется цена за готовое изделие. Однако, это того стоит. Все изделия являются авторской работой, поэтому нельзя найти два одинаковых варианта.

Заказывая кованые ворота, Вы сможете выбрать наиболее подходящий для Вас неповторимый узор

Совершенно необязательно перегружать кованые ворота декоративными элементами

Обычно кованые элементы защищают металлом, поликарбонатом или профнастилом. Конечно, кружево из металла выглядит более изящно при сквозных узорах, но владельцы загородного жилья чаще всего предпочитают скрыть свою собственность от посторонних глаз, поэтому прикрывают ковку каким-либо материалом. А вот калитка вполне может быть ажурной и открывать небольшой участок дома для зрителей. Особенно эффектно выглядит кованая калитка или забор в летнее время, когда металл обвит живыми вьющимися растениями.

Металл превосходно смотрится рядом с живой зеленью

Что касается материала, то для ворот и калиток используют сталь, для увеличения срока службы ее покрывают нитрокраской, грунтом или патиной. Для придания винтажного оттенка на краску можно нанести термическое напыление. Все места сварки кованых элементов надежно прокрашиваются нитрокраской, чтобы не было видно стыков. Качественные кованые изделия должны быть покрыты надежной антикоррозийной краской, которая защитит металл от влаги.

Красивые кованые ворота с калиткой создают неизгладимое впечатление на гостей

Инструменты для холодной ковки

ТОРСИОН (Твистер) — Инструмент для скручивания

С их помощью четырехгранные прутки или полосы металла скручивают в продольном направлении. Получается витые столбики, которые называют еще торсионами.

Ориентировочная стоимость 9000 руб.

Инструмент «УЛИТКА» для завитков

Приспособление для формирования плоских завитков разного размера для ворот. Рыночная стоимость от 15 000 руб.

Гибочные станки или гнутики.

Гибочные станки или гнутики. Позволяют изогнуть прутки или арматуру под требуемым углом в любом месте. Ориентировочная стоимость 12 000 рублей.

Станок для холодной ковки Объемник

С помощью Гнутика можно в несколько приемов прокатать дугу практически любого радиуса. Платой за это является невысокая производительность и повторяемость элементов. Рыночная стоимость от 6 000 руб.

Прокатный пресс

Приспособления для обработки концов деталей — инерционно-штамповочные станки или другие самодельные устройства.

Для формирования наконечников прутьев необходим пресс. Этот станок работает по принципу маховика, в начале вращая штангу с грузами отводят винтовой боёк назад до упора. После этого вставляют в гнездо сменный штамп и ставят заготовку. Далее, быстро раскручивают штангу в обратную сторону и оставляют его свободно вращаться. В заключении боёк сильно бьёт по хвостовику штампа, за счёт этого развивается усилие достаточное для штамповки.

Фонарик

На этом устройстве тоже скручивают пруток в продольном направлении, только еще дополнительно изгибают его и в поперечном направлении. Получается нечто похожее на фонарик (корзинка). Отсюда и название устройства.

Виды

Откатные ворота по принципу управления бывают подвесными, консольными и передвигающимися по рельсу. Кроме того, они подразделяются на одностворчатые и двустворчатые конструкции, последние, к слову, стоят дороже, поскольку для установки потребуется в два раза больше фурнитуры. Также следует отметить, что откатные ворота, изготовленные из металла, бывают сплошными, их еще называют «глухими», и решетчатыми. Решетчатые изделия, в свою очередь, делятся на изделия либо массового производства, либо выполненные под индивидуальный заказ – кованые.

Реже всего устанавливается подвесная система, и, как правило, на промышленных предприятиях или на коммерческих территориях. Движение воротного полотна осуществляется за счет верхней балки, которая чем-то напоминает рельс. Непосредственно на металлической балке располагаются ролики.

Плюсами такой системы можно считать простоту в управлении, долговечность, а благодаря тому, что весь процесс работы механизма налажен в верхней части ворот, нижняя часть остается свободной, соответственно, зависимости от погодных условий нет.

Пожалуй, главным недостатком такой системы можно считать ограничение по высоте. Если на огороженную территорию понадобиться заехать большегрузу, с большой долей вероятности он не проедет.

Как такового ограничения по высоте у откатных ворот, передвигающихся по рельсу, нет. Рельс монтируется на поверхность, для которой заливается бетонное основание. К полотну приваривается ролик, который скользит по рельсу.

Зачастую такую разновидность откатных ворот устанавливают в частном секторе. Они в открытом виде удерживаются посредством металлического каркаса. При этом створки могут быть открытого или закрытого типа, а через глухие полотна не будет просматриваться территория участка.

К достоинствам рельсовой системы можно отнести простоту механизма. К слову, некоторые умельцы даже изготавливают устройство своими руками. Еще один плюс – это, несомненно, компактность. В режиме «калитка» полотно можно отодвигать на небольшое расстояние, необходимое для прохода человека, а благодаря ролику створка не провисает, Поэтому для такой системы частая регулировка не потребуется, в отличие от распашных ворот.

Но поскольку рельс располагается на бетонной поверхности, атмосферные осадки могут вывести механизм из строя, заблокировать его работу

В консольных воротах рельс, удерживающий створку, крепится непосредственно к полотну. Он может быть закреплен в нижней, верхней части полотна либо посредине – особой разницы в этом нет. Главное, чтобы рельс был нужной длины, достаточной для удержания створки. Иначе потребуется установка дополнительного электропривода с противоположной стороны, после чего двустворчатые ворота будут открываться и влево, и вправо.

Поскольку направляющая балка устанавливается на полотне, зависимости от чистоты фундамента или от высоты – нет. Для уравновешивания веса ворот необходимо, чтобы полотно было в полтора-два раза длиннее проема, в противном случае наладить правильную работу изделия не получится.

Имейте в виду, что рельс, или как его еще называют «швеллер», можно установить и на глухие, и на решетчатые конструкции. При этом потребуется залить основательный фундамент, чтобы опоры не вырвало от веса ворот.

Виды ковки

Ковать можно двумя способами: холодным и горячим.

Холодная

На металл воздействуют специальным оборудованием, не поддавая воздействию высоких температур. Холодная ковка гораздо дешевле горячей, поскольку детали повторяются и не имеют сложных рисунков. Створки, сделанные этим способом, продаются в магазинах. Их просто приваривают к готовому каркасу.

Самые популярные детали холодной ковки:

Лоза. Имитирует ствол растения.
Пластилин. Прутья без граней, имитация ручной лепки.
Барокко. Комбинированный вариант. Детали имеют от 4 до 8 завитков, дополняются острыми пиками, лепестками.
Побег лозы. Металлические прутья переплетаются по спирали.
Вензель. Фигурный элемент, напоминающий символ доллара.
Витая труба. Выполняется имитация заплетенной косы.
Корзинка. Легкие вставки из нескольких тонких прутков, переплетенные между собой.

Даже на простых кованых воротах встречаются:

литые хомуты;
крученые квадраты;
бублики;
пики.

Горячая (художественная)

Так с железными заготовками работали еще в старину. Художественная ковка отличается от холодной тем, что ковать металл нужно под действием высоких температур. Раскаленное сырье более гибкое. Из него проще оформлять разные ажурные композиции, узоры.

Именно художественная ковка позволяет создавать композиции, не имеющие аналогов. По сроку службы они в разы превосходят сделанные холодным способом.

Заказчик может предоставить образец или эскиз, по которому кузнец создаст конструкцию.

Единственный минус – высокая цена.

О технологических процессах способов ковки вы узнаете из статьи: «Кованые заборы для частного дома».

Какие ворота можно сделать из профнастила

По способу открывания такие изделия делятся на следующие виды:

Распашные – это самый популярный вид ворот, створки которых открываются внутрь или наружу. Их легко установить самостоятельно, однако для такой конструкции необходимо достаточно свободного пространства. Распашные ворота можно украсить ковкой по всему периметру.

Откатные ворота из профнастила

Откатные – двери открываются путем отката вбок. Для установки таких ворот необходимы верхние и нижние рельсы, по которым движется полотно. Бывают механические и автоматические. Идеальный вариант для маленьких участков. Такие ворота можно украсить как сверху, так и по всей поверхности коваными узорами.

Установка откатных ворот

Установку откатных ворот можно проводить после окончания производства и окраски.

Монтаж откатных створок состоит из нескольких этапов. Сначала создается фундамент с выполнением земляных работ, армирования и бетонной заливки. Для обеспечения работоспособности и стойкости, механизм должен устанавливаться на мощном основании. После этого специалисты ставят конструкцию, подключают автоматику.

На последнем этапе монтажа створок обеспечивается защита силового каркаса, кованых деталей и петель от коррозии. Для этого применяются разные составы. При применении молотковой эмали создается имитация чеканки, которая добавляет ажурным элементам выразительность. При использовании кузнечной краски не нужно подготавливать поверхность, покрытие создает эффект старения, имитирует разные металлы.

Основные элементы проходят тестирование на соответствие государственным нормативам. Срок эксплуатации систем зависит от частоты пользования створками, применения дополнительных средств по уходу и соблюдения прилагаемой инструкции.

Выбор и расчет материалов с фурнитурой

Виды красивых выдвижных конструкций из ковки

Именно многообразие видов кованых ворот привлекает наибольшее внимание покупателей и заказчиков. Клиенты имеют возможность выбрать подходящий для их участка вариант из множества, представленного далее

Одностворчатые

Практически всегда откатные ворота имеют одну створку. Данная характеристика отличает их от распашных конструкций. Подобное строение ворот позволяет расположить рядом калитку, входу-выходу в которую не будут мешать распахнутые ворота. Конструкция ворот с калиткой выполняется в едином стиле и становится центральным элементом ландшафтного дизайна.

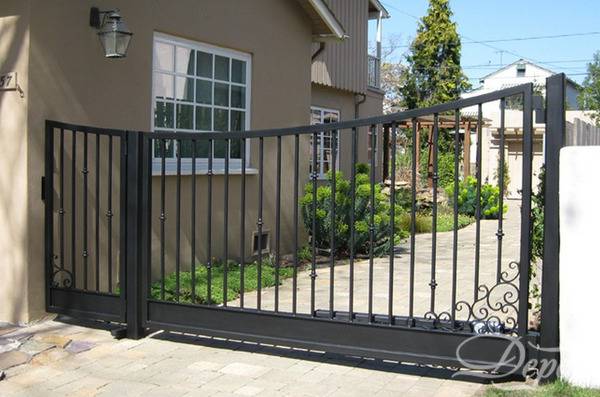

Кованые одностворчатые откатные ворота с лаконичным дизайном. Фото Дерой

Двухстворчатые, раздвижные

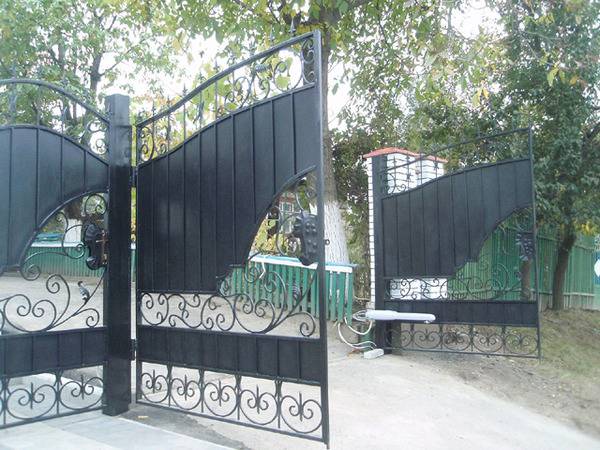

Автоматические кованые ворота с двумя створками можно отнести как к откатным, так и к распашным конструкциям, так как подобные конструкции обладают характерными чертами обоих типов. Такие ворота нередко именуют раздвижными, но это не совсем верно, так как механизм подразумевает открытие дверей вперед, а не в бок. Найти именно раздвижные конструкции достаточно проблематично, судя по всему такие проекты реализуются по индивидуальному заказу клиента.

Кованые автоматические распашные ворота. Фото МеталлоСтиль

Открытые

Открытые откатные кованые ворота подходят для людей, желающих продемонстрировать не только прекрасное по стилю ограждение и входную зону на свой участок, но и великолепный сад или дизайн ландшафта. Прозрачные ворота являются образцовым решением для любого пространства, поэтому такие ворота именуют классическими.

Кованые прозрачные откатные ворота с калиткой и забором. Фото Тимерград

Полупрозрачные, комбинированные

Полупрозрачные откатные кованые ворота являются промежуточным вариант между открытыми и глухими конструкциями. Часть полотна таких сооружений имеет прозрачную структуру, так как представляет собой кованый узор, выполненный из различных элементов, а другая часть закрыта («зашита») листами металла, поликарбоната, профнастила или древесины, с внешней стороны которых также располагаются декоративные детали, собранные в композицию.

Кованые откатные полупрозрачные ворота. Фото Ковка-Опт

Закрытые, с профнастилом, с листовым металлом и другие варианты

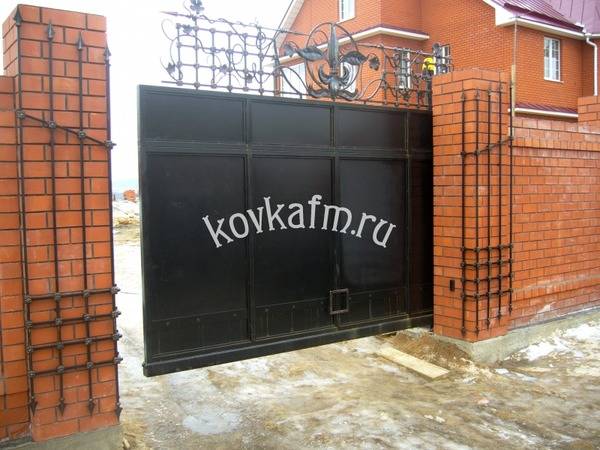

Закрытые откатные кованые ворота являются прекрасным решением для людей, предпочитающих уединение и покой. Такие конструкции обеспечивают защиту от посторонних глаз, а также имеют визуально более надежное строение. Чтобы конструкция обладала глухим строением, полотно ворот полностью обшивают:

Кованые откатные ворота с поликарбонатом и листовым металлом. Фото ТехИнКов

Кованые откатные ворота с листовым металлом. Фото Мастерская изящной ковки

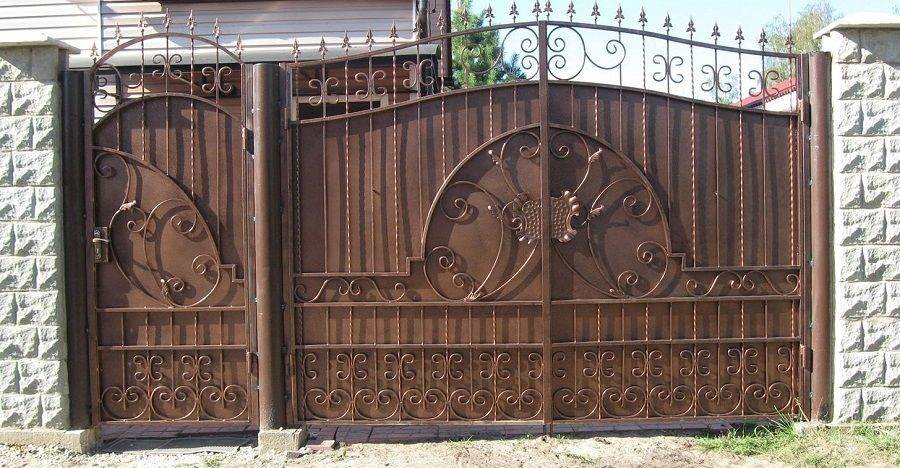

Кованые откатные ворота с профнастилом. Фото Гефест

Кованые откатные ворота с древесиной. Фото Оганисян Эдуард (Art-Fe — художественная ковка)

Технология изготовления своими руками кованых ворот и калиток с фото процесса

Для того, чтобы упростить себе работу за сложными элементами лучше сразу отправиться в специализированный магазин. Как минимум, вы получили дельный совет от специалистов, занимающихся этим постоянно.

Большинство покупных элементов изготавливаются фабричным способом. На заводе выдержаны все основные требования к металлическим конструкциям, более того, вам предложат замер и изготовление на заказ. Все элементы собираются как конструктор, сначала основание, потом декоративные и отделочные детали.

Сначала изготавливается каркас. Обычно используется металлический лист не менее 15 мм. Чем массивнее предполагается конструкция, тем толще металл используется. Профиль обычно сгибают и иногда если требуют конструкция, скручивают. Процесс сварки происходит на плоской поверхности.

Иногда, по завершение работ, мастера предлагают сварить даже название улицы и номер дома.

Подробнее о том, как соорудить ворота с откатным механизмом, смотрите в этом видео.

Watch this video on YouTube

Что нужно знать при проектировании и уметь при изготовлении кованых ворот

При подборе лучшего варианта для вашего участка прежде всего оцените пространство. Какой тип механизма для открывания подойдет именно вам? Насколько оформление ворот будет сочетаться с вашим интерьером? Чем меньше площадь, тем более скромным и спокойным должно быть оформление ворот. В противном случае можно создать броское оформление. Допускается оформление калиток и входных групп.

1 из 4

Холодная ковка

Обработка металла методом горячей и холодной ковки имеет свои нюансы. Холодная ковка – это воздействие на металл предметами или инструментами, к примеру, молотками и сверлом.

С помощью специальных приспособлений кузнецы создают необходимый рисунок и придают конструкции форму.

Горячая ковка

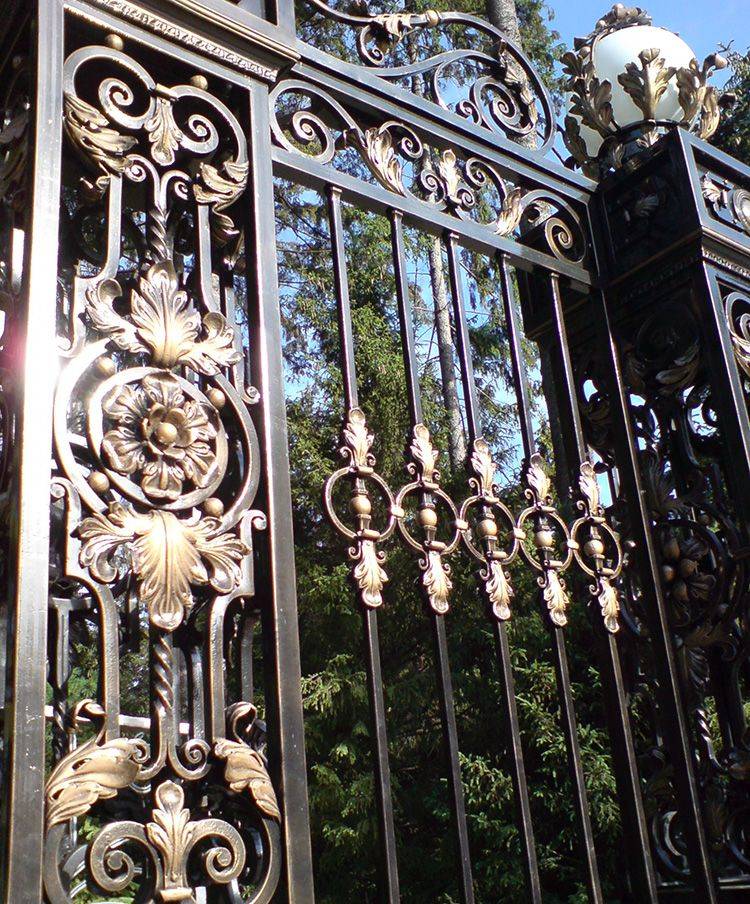

Более дорого и изысканно смотрятся модели изготовленные путем горячего плавления. Если сравнивать процесс работы с помощью горячей ковки с чем то обыденным. Это похоже на лепку из пластилина, только специальными приборами и инструментами. После нагрева металл становится податливым, его можно гнуть, вытягивать, создавать причудливые узоры и сплетения.

Сварка готовых элементов

На сварочный стол помещают основание, к которому уже приварена рама. В этот момент проверяется качество и точность сборки сварочных углов и других соединений каркаса. Декоративные элементы привариваются в трех местах. А если необходимо получить ломанную линию, сначала её расчерчивают на металлическом листе. Вырезают своеобразные заготовки, которые затем совмещают с профилем. Все элементы закрепляют сваркой. Детали можно скрепить струбцинами. После этого с помощью болгарки необходимо провести зачистку.

Для настоящих мастеров ничего не стоит украсить ваши ворота настоящими, ну или почти настоящими цветами.

Как осуществляется процесс создания кованых ворот: инструменты и материалы

Необходимо подготовить инструменты:

большой просторный рабочий стол: для изготовления нужно создать место, где можно будет расположить воротное полотно больших габаритов, важно, чтобы поверхность была ровной;

сварочный аппарат: весь процесс изготовления состоит из действий со сварочным аппаратом, кованые элементы обычно не фиксируются болтовым соединением;

инструменты для работы с металлом: ножницы, молот, кусачки, зубило, рашпиль, напильник, тиски, электродрель и др.;

болгарка для шлифовки: эффективно устраняет недочеты, образовавшиеся вследствие сварки, работы с металлом (резки, сверления);

инструмент для окрашивания: валики, кисти.

строительный уровень – нужно постоянно контролировать положение конструкционных элементов.

Что используют из материалов:

профильные трубы 30х30 мм или 40х40 мм;
стальные прутья;
листовой металл – для глухих ворот;
трубы квадратного или круглого сечения для опор: диаметр 80-100 мм или 80х80 мм, 100х100 мм;
заглушки для столбов;
лак или краска для защиты металла.

Подготавливают достаточное количество кованых деталей, которые будут составлять узор створки/полотна в процессе сборки.

Подготовительные работы, проектирование

Зная как сделать ажурные створки, качественно закрепить их на столбах, подчеркнуть особенности рисунка, выделив детали с помощью листов железа или металлопрофиля, можно создать уникальную композицию.

Работой над проектом занимаются сотрудники специальных организаций, учитывающие не только пожелания заказчиков, но и такие важные факторы как:

Особенности грунта в месте установки.
Уровень прочности.
Степень оригинальности готового изделия.

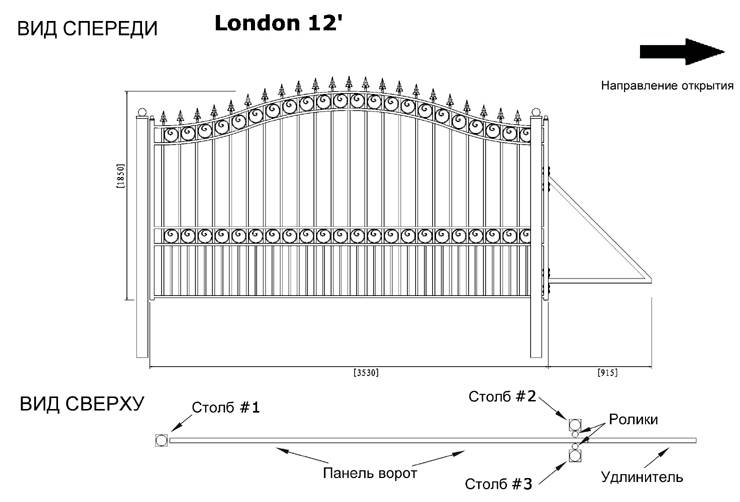

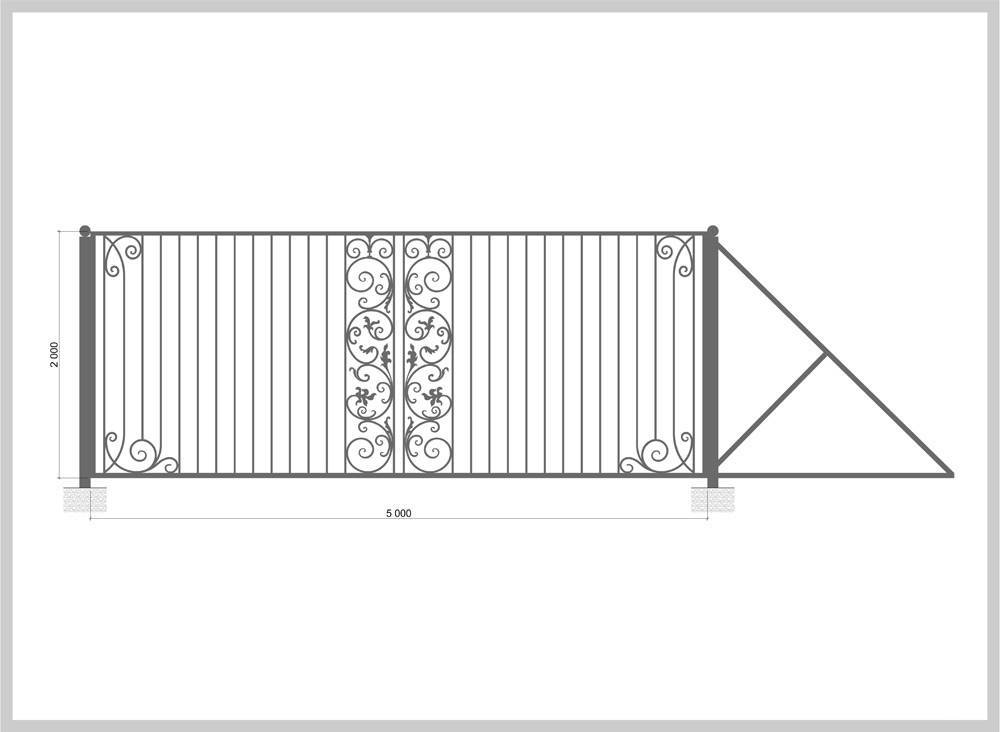

Первым делом заказчику предоставляют дизайн проект и эскиз будущей конструкции. После согласования деталей приступают к работе над чертежом. Сделать его точным и правильным можно, используя не только необходимые размеры, но и конструктивные особенности ворот, форму (конфигурацию) ограждаемого участка и особенности места в котором расположен дом.

В таком случае схеме должны быть указаны:

Каркас. Он обеспечит жесткость создаваемого устройства.
Установочные компоненты. Речь идет о столбах, погруженных в почву на определенную, зависящую от веса ворот и состава грунта, глубину.
Металлические детали.
Калитка.
Навесы, обеспечивающие связку створок дверей и установочного профиля.
Замки и запоры.
Автоматика, системы видеонаблюдения и аудиосвязи.
Элементы узора или орнамента, выполненные из кованых деталей.

Грамотно построенный чертеж содержит достоверную информацию не только о размерах отдельных компонентов. На нем можно видеть конфигурацию створок, расположение ребер жесткости, расстояние между декоративными деталями, места фиксации запирающих устройств, трассу кабелей автоматических систем.

Что нужно для постройки кованых ворот

В основном нужно большое желание, а остальное приложится с опытом. При постройке кованых ворот можно пойти двумя путями:

строить ворота из кованых элементов, включая силовой каркас;
строить силовой каркас из прокатного металла, а сверху украсить готовыми декоративными элементами.

Оба этих пути позволят сделать прочные ворота. только в первом случае мы будем иметь действительно эксклюзивные ворота, а во втором, прочные металлические ворота, украшенные стандартной типовой ковкой. Естественно, что уровень владения инструментом и умения работать с металлом должен быть разный, поэтому мы вправе решать, по какому пути идти при желании построить кованые ворота своими руками.

Словом, для реализации полностью индивидуального изделия нам понадобится серьезный набор инструментов и оборудования:

Верстак с мощными тисками.
Маленькие тиски для правки.
Инвертор для электросварки.
Газовая сварка.
Профильная катанная труба и листовая жесть.

Особенности изготовления

Профнастил подразумевает под собой металлический лист, который обладает отличной устойчивостью к различным атмосферным условиям. Такой вид металла изначально покрывается специальным покрытием, которое защищает от коррозии. Это позволяет эксплуатировать его продолжительный период.

Лист из профнастила способен придать воротам и калитке не только надежность, но и прочность, параллельно скрывая участок от постороннего взора.

Отличительной особенностью является его легкость. Чтобы ворота и калитка из этого материала имела еще более привлекательный вид, конструкция дополняется элементами ковки. Помимо этого ковка дополнительно придает жесткость и надежность.

В свою очередь кованые заготовки могут иметь накрывной либо же декоративный вид.

Декоративная ковка больше используется при дизайнерских решениях, а накрывная – больше подходит для массивности, что увеличивает срок эксплуатация до 50 лет.

Основными преимущества кованой калитки являются:

Как сделать своими руками подвесные откатные ворота

Рельса для подвесной конструкции находится над воротами. К положительным характеристикам этого варианта можно отнести тот факт, что полотно створки не опрокинется. Но отрицательным моментом является ограничение высоты въезда сквозь ворота.

Необходимые для работы инструменты и материалы

Набор инструментов и материалов повторяется независимо от выбранной конструкции ворот. Можно, конечно, многие детали и даже целые сборки купить. Но это будет дорого. Поэтому домашнему мастеру в основном приходится использовать тот материал и те детали, что ему доступны.

А набор слесарного инструмента у него должен быть. Сварочный аппарат можно брать в аренду, а токарные работы заказать.

Изготовление каркаса

Каркасом всего сооружения являются крайние столбы проёма ворот и один дополнительный столб с ловушкой, в который створка упирается, когда ворота открыты. Ловушка имеется и на столбе забора, в который створка упирается, когда ворота закрыты.

Изготовление и монтаж рамы

Рама ворот изготавливается по той же технологии, что и предыдущий вариант. Главное, следить за тем, чтобы сварка была качественной, а геометрия рамы не имела перекосов. На верхней кромке рамы устанавливаются две каретки.

Установка направляющих и фурнитуры

Сначала изготавливаются две каретки. Их основа вырезается в виде треугольников из листа металла толщиной 10 мм. В них сверлится по два отверстия для установки осей подшипников. Их диаметры выбираются по диаметру выбранных подшипников. Оси выравниваются до перпендикулярного к пластине положения и привариваются. Потом на них напрессовываются подшипники.

ФОТО: youtube.comКаретка для подвесных воротФОТО: youtube.comКаретка в сборе с подшипниками и направляющая

Направляющая изготавливается из профильной трубы сечением примерно 60×60×4 мм и длиной, равной двум длинам створки ворот. В трубе прорезается щель шириной 15 мм. В трубу вставляется каретка подшипниками внутрь. В нижней наружной вершине треугольника сверлится отверстие для крепления каретки к створке ворот.

Направляющая закрепляется на трёх столбах каркаса. На самой створке устанавливаются ручка для перемещения руками и проушины для замка.

ФОТО: youtube.comФрагмент подвески ворот
