Ограждение на болотистой почве: что учесть
С наступлением зимних холодных дней перенасыщенная водой болотистая почва начинает застывать. По закону физики известно, что вода, превратившаяся в лед, приводит к расширению промерзшего грунта. Тогда любую опору, погруженную в землю, выталкивает сила застывшего грунта. Весной, когда земля оттаивает, поднятые пучением столбы начинает водить, и они не всегда возвращаются обратно на свои места.
Схема размещения сваи
Если опора плохо поставлена на болотистом месте, без учета его особенности, то она продержится недолго, без ремонта и подправок тогда не обойтись.
Чтобы построить устойчивый забор на болоте, сначала следует изучить технологию, как ставить столбы. Именно особенность грунта таких участков вызывает сложность процедуры.
Схема мелкозаглубленного экономичного ленточного фундамента для пучинистых грунтов
Чтобы не пришлось снимать полотна и отрывать столбы для их переустановки, необходимо продумать весь процесс монтажа и предотвратить их крен и падение с последующим разрушением конструкции забора.
Принцип действия сил пучения
Поэтому при обустройстве опор для забора, чтоб они получились на века, следует закладывать их с учетом глубины застывания подземных вод. Следует обратиться к геодезистам для оценки характера грунта и снятия пробы. На основе показателей взятой пробы можно рассчитать диаметр столбов и глубину закладки будущего забора. Учитывается при этом и масса полотна ограды.
Чтобы опоры для забора при вспучивании грунта не выталкивало, следует соблюдать правильную технологию при установке столбов в болотистых местах.
Схема основных видов свай в зависимости от типа грунта
После определения всех параметров для установки стоек остается выбрать тип обустройства столбов.
Существует несколько не слишком затратных, хорошо зарекомендовавших себя на практике бюджетных способов возведения столбов для заборов в болотистой почве своими руками. Некоторые из них рассмотрим ниже.

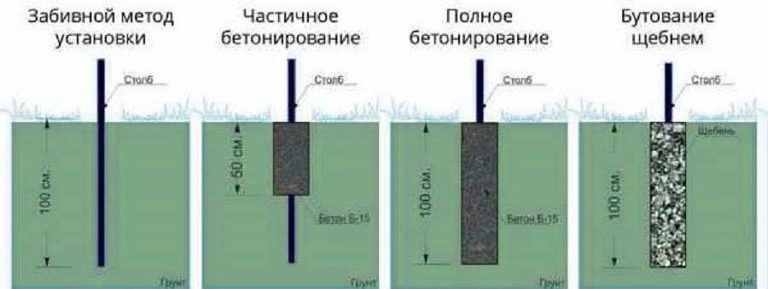

Схема бетонирования столбов
Самостоятельная установка забора из профнастила на участке с уклоном по ступенчатой технологии. Этапы работ
Далее будет представлена технологическая карта последовательного проведения работ, которая подробно осветит все нюансы для самостоятельного возведения.
Как выбрать и проложить фундамент
Для осуществления данной схемы можно использовать два типа оснований – ленточное и в виде индивидуального бетонирования каждой опоры. В качестве опор будет использоваться квадратный металлопрофиль.
По периметру будущего забора прокладывается траншея с шириной до 40 см. Глубина должна быть одинаковой по всему периметру не менее 50 см.
Прокладывание фундамента и установка столбов
Траншею можно сделать вручную или использовать экскаватор с небольшим объемом ковша до 0,25 м3. Главное, чтобы откосы и края были ровными.
После прокладывания траншеи дно простилается гидроизоляционной пленкой и ощебеняется на высоту до 10 см. Столбы заглубляются в траншею и удерживаются деревянными каркасами. Необходимо соблюсти высоту столбов, чтобы в итоге ограждение шло по периметру ступеньками.
Установка опалубки
Теперь можно возвести опалубку: важно, чтобы конструкция над краем траншеи была одной высоты для каждого пролета. Для каждого ступенчатого пролета изготавливается индивидуальная опалубка, а в местах с минимальным перепадом или без него изготавливается сплошная опалубка под ленточный фундамент. Конструкцию опалубки можно изготовить из деревянных досок, которые для герметичности обклеиваются рубероидом
Высота конструкции в 30 см. вполне достаточна
Конструкцию опалубки можно изготовить из деревянных досок, которые для герметичности обклеиваются рубероидом. Высота конструкции в 30 см. вполне достаточна.
Дренажная система
Для того чтобы вода не застаивалась на склонах возле забора из профлиста на неровном участке, необходимо проложить дренажную систему. Самый простой вариант прокладки – прокапывание канавок с глубиной и шириной до 10 см.
Дно канавок просыпается гравием, но также можно уложить дренажные полимерные трубы – по ним будет отводиться излишек дождевой воды или влаги после таяния снега.
Установка забора на уклоне: завершающий этап
Окончательным этапом в возведении забора из профлиста на склоне является установка панелей из профилированного металлического проката. Монтаж выполняется на выносные крепежи, которые изготавливаются в конструкции опор. К металлическим опорам они привариваются, а для бетонных или кирпичных монтируются в тело колонны.
Установку профилированных листов выполняют с соблюдением одного уровня по кривизне, но при этом пролеты получатся ступенчатыми.
Столбы и/или фундамент?
Условно все заборы можно разделить на два типа: с фундаментом и без. Как лучше сделать на склоне? Зависит от того, чего вы хотите добиться и сколько денег готовы потратить.
Скажем сразу, забор с фундаментом на крутом склоне надо делать по всем правилам устройства подпорных стенок. Работы будет много и денег потребуется тоже немало. Исключения есть:
- участок ограды в самой высшей точке склона;
- вдоль забора идет дорога и она ниже по уровню.
Во всех остальных случаях придется вкладываться. Кроме подпорной стенки потребуется еще и дренаж. Все дело в том, что для того чтобы забор на уклоне не «поплыл», надо собирать всю воду, которая течет к нему по склону. А это может сделать полноценная дренажная система. Нужны будут, как минимум, забетонированные канавки перед оградой (лучше — лотки), которые будут вести в дренажные колодцы. А те должны отводить воду ниже по склону или на дренажное поле. Это описание работы вкратце. Скорее всего, потребуется еще земельные работы для перенаправления потоков в нужном направлении. Зато воды во дворе не будет.
Можно сделать забор на столбах/сваях без фундамента. Это быстрее и дешевле, но ограждение не будет преградой для осадков и вода будет течь по двору. Если вокруг дома есть дренажная система, это не проблема
Важно чтобы она была рассчитана на отведение таких объемов воды. Если дренажа во дворе нет, вам придется его делать
Иначе просто дом ваш, рано или поздно «поползет» вниз по склону.
Как сделать фундамент забора на склоне
Если решают сделать фундамент для ограды, то чаще выбирают ленточный. Технология хорошо известна, но на склонах есть свои нюансы. Проще если будете делать ступеньками. Начинают работу с нижней точки.
Сначала роете траншею, выравниваете ее, насколько это возможно, теми «ступеньками, которые вы планируете делать. Следите, чтобы глубина траншее не была меньше допустимого минимума. Первым делом, выставляете и бетонируете столбы.
Собираете опалубку на куске ограды, которая будет иметь одинаковый уровень, армируете и заливаете. Для армирования используют рифленый стальной пруток — арматуру диаметром 8-12 мм. Вяжут двойную сетку, оптимальный шаг — 200х200 мм. В местах установки столбов требуется усиление. Бетон для заливки фундамента забора берут марки М 250. Пример проекта ленточного фундамента для забора на склоне видите на картинке ниже. Указанные размеры — частный вариант, разработанный под определенные требования и грунты. В каждом случае надо вносить корректировки.
Когда бетон наберет 50% прочности, опалубку снимаете, переставляете дальше, заливая вторую ступеньку. Если сроки поджимают, сделайте несколько блоков опалубки.
Можно на склоне сделать и сборный ленточный фундамент, и бутовый. Если хотите поставить сборный ленточный, при расчете «ступенек» учитывайте также длину блока. Лучше (дешевле и проще), если их не надо будет резать.
Бутовый фундамент на наклонном участке ставится аналогично. Горизонтальные участки выверяете при помощи строительного или лазерного уровня. Забутовка проводится на участке одной «ступеньки. Затем возводится вертикальная стенка на высоту «ступеньки», после чего снова ведется кладка «в горизонт», пока не надо будет снова делать подъем.
Фундамент

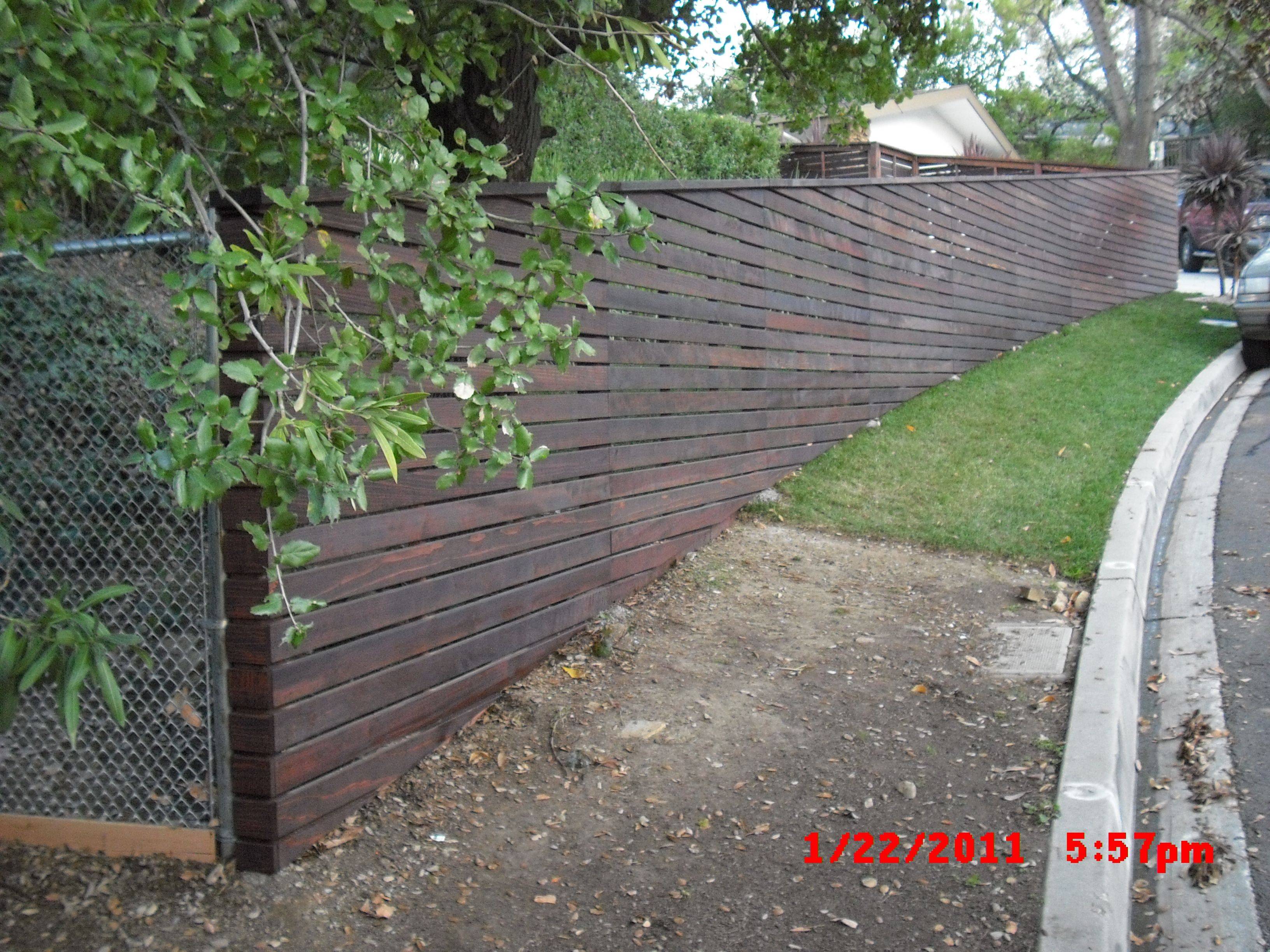

Так выглядит забор на участке с уклоном
Технология строительства фундамента отличается в зависимости от величины перепада между верхней и нижней точкой забора.
Важно учитывать, что в низине основание конструкции прокладывают на одной высоте с поверхностью грунта, в высоких — по расчетному заглублению, которое узнают из формулы:
- lt = lпв + lp
- где Іт — глубина траншеи,
- Іпв — величина перепада высот площади,
- Ір — толщина растительного слоя.
Небольшой и средний уклон
Обустройство фундамента зависит от величины уклона. При этом учитываются даже перепады в 10–20 см, для чего предварительно создают геологические наметки. Соседние сваи устанавливают поближе друг к другу.
Когда ведется установка забора из профнастила на неровной поверхности под уклоном, лунки под столбцы бурят на глубину промерзания грунта — от 100 до 150 см. В целом они должны быть на 25 см ниже основания.
Все выемки делают на одном уровне — высота цоколя и глубина пролегания фундамента должны быть одинаковыми по всей протяженности заграждения.
При этом стоит обратить внимание, что при пролегании нижней границы плодородного слоя глубже, чем в других местах, котлован или траншею углубляют, пока этот слой не исчерпается
Если уклон по длине будущего забора из профнастила неоднородный, тогда возможно строительство ландшафтных ступенек.
Малый уклон
Малым считается перепад, когда высота поверхности земли между крайними точками опоры меньше проектного заглубления.
Рытье траншеи под неровный забор из профнастила начинают с самой высокой точки участка.
Вместо насыпи грунта иногда строят бетонный цоколь. Тогда внизу ограждения наблюдается минимальный зазор, а сверху — параллель с фундаментом.
Средний уклон
Установка забора из профнастила под уклон проводится этим способом, если разница между поверхностью грунта между крайними точками опоры такое же, как и расчетное заглубление, или больше максимум на 20 см.
Установка каждого нового пролета на неровной поверхности проводится ниже предыдущего. Разметочные здесь и при большем уклоне работы проводят с самой низкой точки.
В низкой части глубина траншеи одинакова с глубиной закладки противопучнистой подушки, но не меньше глубины плодородного слоя. Прочие выработки проводятся на одинаковом уровне.
Большой перепад
Большим считается уклон, когда перепад между верхней и нижней точками составляет 100 см и больше. Строят ступенчатый тип фундамента.
В низинах установка забора из профлиста на неровном участке предполагает прокладку основания в уровень с поверхностью грунта.
Переход на следующий уровень проводят через 1–2 уступа. При этом длина уступов в 2–3 раза больше высоты. Не допускается высота уступа ниже 60 см.
Строительство фундамента
Поставить забор на неровном земельном участке можно разными способами. Каждый землевладелец выбирает тот вариант, который является оптимальным в отношении конкретных ландшафтных условий.
Фундамент 1
Если уклон участка ниже 30°, можно построить фундамент для ограды из профнастила на максимально выровненной поверхности. Этапы работы:
- Выравнивание уровня земли по всей длине забора;
- Заливка ленточного фундамента ;
- Бетонирование столбов (глубина не менее 150 см);
- Закрепление поперечных труб (лаг);
- Крепеж полотен профнастила.
Благодаря насыпям грунта такая установка обеспечит забору одинаковую высоту нижнего уровня. Этот вариант имеет как положительные стороны, так и отрицательные.
Смонтированный фундамент и столбы забора из бетона на неровном грунте
К плюсам такого строительства относится идеально ровная ограда и отсутствие в необходимости стыковки разной высоты секций. К минусам относится трудоемкость работ и нарушение естественного баланса грунта.
Вместо насыпи из грунта можно сделать бетонный цоколь. Низ ограждения такой конструкции имеет минимальный зазор в нижней части, а вверху идет параллельно фундаменту. Если рельеф участка отличается сильными перепадами, при установке забора нужно тщательно продумать стыковку секций. Ограда на таком фундаменте простоит многие годы и будет надежной и износоустойчивой.
Фундамент 2
Забор на участке с уклоном можно поставить на фундамент, построенный по типу лесенки, где каждый новый пролет строится ниже предыдущего. Схема такого основания подразумевает фиксацию столбов по два на один пролет. Если наклон участка не превышает 35°, то сохраняется стандартная длина пролета в 250 см. В том случае, если участок отличает более высокий уклон, перепад уменьшают сокращением шага пролета.
Фундамент 3
Секции можно устанавливать, ориентируясь на верхнюю часть забора. В подобной ограде нижняя часть пролетов имеет разную высоту, но их верхняя линия выдержана на одном уровне. Этот вариант особенно актуален для изгородей из профнастила. Такой материал легок и удобен в работе, что позволяет свободно подгонять и корректировать их.
Фундамент
Участок с уклоном предъявляет к строительству фундамента под металлический забор особые условия. Вне зависимости от наличия неровностей рельефа, забор должен иметь четкую геометрическую направленность. Еще на уровне проектирования ландшафтного дизайна участка необходимо сделать правильные расчеты высоты каждого пролета.
Они должны быть укреплены в фундамент и иметь ровные плоскости. Высоту фундамента необходимо выдерживать так, чтобы обеспечивалась равномерность каждого верхнего отступа. Все соседние опорные сваи устанавливаются максимально близко друг к другу.

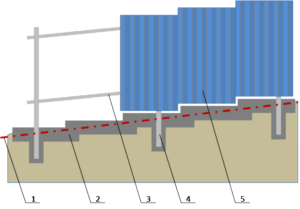

Схема устройства фундамента с уклоном
Фундамент для ограждения из металлопрофиля своими руками
Процесс качественного строительства ограждений включает в себя предварительную укладку надежного основания — фундамента. Это одна из самых ответственных частей работы, потому что только правильно залитый по всем нормам и стандартам бетон сможет удерживать несущую конструкцию и полотно ограждения в первозданном виде длительный срок, не лопаясь и не перекашиваясь. Фундамент для забора из профлиста лучше всего делать ленточный, который идеально подходит для такого типа конструкций. Процесс укладки такого основания отличается от столбчатого, или другого типа.
Сведения о ленточном типе фундамента
Очень часто при самостоятельном возведении забора выбирают такой тип основания, так как он является мелко заглублённым, материалы доступны, а сам процесс укладки не требует специальных навыков.
Забор из профнастила с фундаментом будет противостоять:
- проседанию и подъёму уровня земли под влиянием естественных процессов движения пластов почвы;
- подмыванию основания грунтовыми водами;
- проседанию под воздействием собственного веса ограждения;
- изгибу и кручению от парусного эффекта сплошного полотна ограждения;
- деформации грунта от вибрации (вблизи автомагистралей и железных дорог).
Ленточный фундамент для ограждения — это беспрерывная армированная лента из бетона и арматуры с поверхностным типом залегания, основой, которой должен быть бетон выше марки М200 (В15).
Отличительные качества монолитно-ленточного типа основания
- заливается по песчаной подушке в предварительно обустроенную опалубку;
- армируется арматурой (диаметр может составлять 8 -10 мм);
- имеет высокие несущие показатели;
- сопротивляемость к различного рода нагрузкам;
- опалубка из ламинированной фанеры обеспечивает гладкую поверхность бетона, которую можно в дальнейшем окрашивать.
От веса несущей конструкции забора зависит и размер основания под него. Чем больше вес – тем больше основание, например, для тяжелых сварных конструкций из металла полоса бетона должна быть большой и широкой, а фундамент под забор из профнастила можно сделать уже, но глубже. Это обеспечит максимальное противостояние давлению ветра.
Различные варианты размеров ленты бетона и арматуры
Обустройство ленточного основания под ограждение из профильного листа
- 1. Для того чтобы сделать фундамент для забора из профнастила необходимо на размеченной территории выкопать траншею шириной 30 – 80 см. Глубина траншеи напрямую зависит от ряда факторов: устойчивость (сыпучесть) грунта, климатические условия области, вес будущей постройки, наиболее надежно заглубление на 60 – 80 см.
- 2. Далее делаем подушку из гравия и песка (1/3 всего объёма), которую обильно проливаем водой и утрамбовываем.
- 3. Армирование – укладываем арматуру (обычно с сечением 1 – 1,2 см) на кирпичи или другие опоры таким образом, чтобы арматура была на расстоянии от дна не менее 5 см. Первые несколько прутов устанавливаем на кирпичи, отступая от стены траншеи на 8-10см, последующие интервалы должны составлять 40 см. При этом укрепляем поперечные и вертикальные столбики, на них, не доходя до верхнего края основания 5-8 см, фиксируем две верхние арматуры и связываем их с поперечными. В итоге арматура должна образовать прочный каркас.
- 4. Мастерим съёмную опалубку. Для этого используем обрезную доску (толщина 25мм): сколачиваем щиты такого размера, чтобы верх бетонного основания был выше уровня грунта не менее чем на 30см, готовые щиты собираем в сплошной короб. Опалубку надежно фиксируем и устанавливаем распорные бруски, подсыпая землю.
- 5. Опалубку заполняем раствором бетоном. Если в качестве столбов-опор используются профильные трубы, то их надо установить и выровнять по уровню до заливки. Для опорных столбов лучше всего при помощи ручного бура или садового бура делать дополнительные ямы более широкие и глубокие (на 40 см).
Заливание бетонного раствора в опалубку
6. Бетон становится прочным на 70% в течении недели, после чего опалубку можно снять и приступить к последующим этапам возведения ограждения из металлопрофиля.
Готовое ленточно-свайное основание
Забор из профнастила на ленточном фундаменте – один из самых дорогостоящих видов основания для таких оград, он обеспечит безопасность вашей жизни, сведет к минимуму затраты на реконструкцию и ремонт забора, будет гарантией надежности и долговечности.
Монтаж забора из профнастила на участке с уклоном по ступенчатой технологии своими руками (подготовка)
Перед установкой забора из профнастила на неровном участке своими руками купите нужные материалы и недостающие инструменты.
Общий принцип монтажа ограждений по ступенчатой технологии выглядит так:
Необходимые материалы
Вам потребуются следующие материалы:
- Столбы. Отлично подойдут трубы квадратного сечения. Лучший выбор — 60*60 мм.
- Лаги. Поперечными перекладинами также послужат профильные трубы. Сечение 40*20 мм — оптимальный вариант.
- Профнастил. Купите предпочтительный по цвету материал в нужном количестве.
- Крепеж. Лучше — саморезы в цвет профнастила.
- Цемент, песок, арматура и щебень. Нужны для бетонирования столбов.
Обратите внимание! При расчете количества материалов, наряду с периметром ограждения, учитывайте следующие важные факторы:
- Высота ограждения. Она влияет на выбор длины столбов, которые будут заглубляться в грунт на 1,315 м, и количество лаг. При возведении ограждений высотой более 1,8 м монтируют по 3 поперечные перекладины на каждую секцию.
- Шаг между опорами. Оптимальный вариант — 2 м.
Инструменты, необходимые для монтажа забора из профнастила на неровном участке
Для монтажа забора на неровном участке вам понадобятся:
- дрель;
- шуруповерт;
- уровень;
- сварочный аппарат;
- емкость для смешивания бетона;
- кувалда;
- лопата;
- садовый бур (20 мм).
Кроме того, нужны веревка и колышки.
Установка забора из профнастила на склоне
- Особенности монтажа профильных листов зависят от вида фундамента: ленточный выравнивающий или ступенчатый. В первом случае верхний край забора будет горизонтально ровным, во втором – листы располагаются ступенями;
- Опорные столбы могут быть как деревянными, так и металлическими. От выбора материала для столбиков зависит и выбор креплений: болты, саморезы или заклепки. С этим нужно определиться заранее, и подготовить необходимые инструменты и материалы, тогда и установка забора пройдет без задержек;
- Листы профиля тоже приобретают заранее, с тем расчетом, чтобы ширина пролетов, залитых в бетон опор, соответствовала ширине профильного листа с учетом наложения;
Пример готового забора из профнастила установленного на склоне
