Как правильно подключить распределительный электрощиток в гараже

Какой электрощиток лучше, самодельный или промышленного изготовления

Во многих случаях подведение электроэнергии в гараж может выполняться без использования покупного ящика и сборки всех приборов управления в одном боксе. Чтобы сэкономить на приборах для гаража, любители изготавливают электрощитки из гетинакса или текстолита, на которые вешают счетчик с автоматом защиты и ряд однофазных пакетников в черных эбонитовых корпусах.

Особых преимуществ такой электрощиток не дает. Использование современных дифавтоматов защиты от короткого замыкания и приборов УЗО является обязательным, независимо от того, какой формы и размеров сам электрощиток в гараже. Качество старых эбонитовых пакетников зачастую очень посредственное, их с удовольствием заменяют более современными моделями немецкого производства.

Нюансы устройства

Как правило, эстетическая часть вопроса отходит на второй план. Раньше гаражная проводка вообще делалась с применением самых дешевых материалов.

Гаражи редко имеют отделку внутри и используются в основном для технических целей

По этой причине особое внимание уделяется безопасности, а не внешней красоте проводки

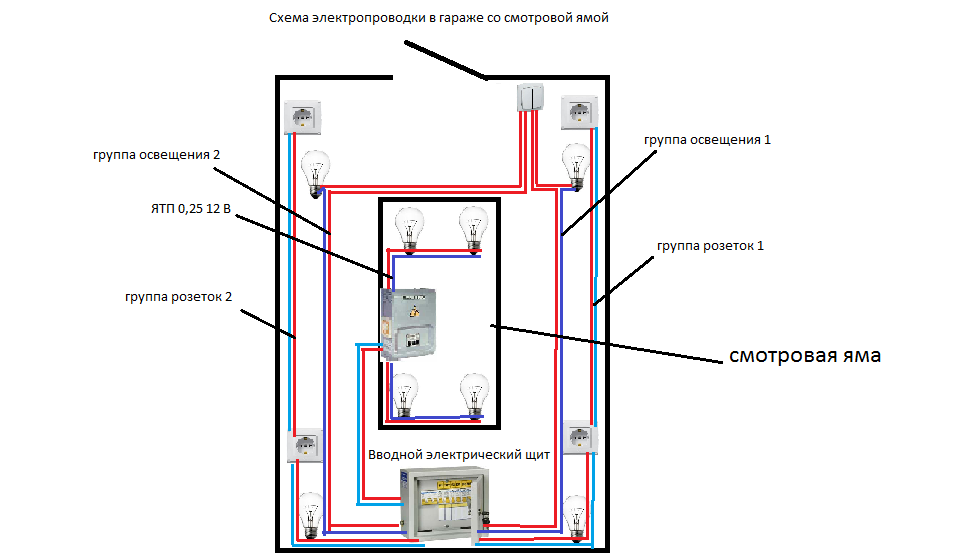

Разводка электропроводки в гараже делается скрытой, так как такой вариант считается наиболее надежным с точки зрения безопасности. Кабель можно проложить в стене или под полом, но первый вариант выполнить легче. Находясь в стенах, провода не будут случайно повреждены. Это правило действует для бетонных и кирпичных конструкций. Если гараж металлический, проводку в гараже придется монтировать в специальный короб: это может быть металлорукав, гофра, прочие предназначенные для кабелей приспособления, являющиеся изоляционным материалом.

Для того чтобы повысить безопасность, схемой проводки в гараже должен быть предусмотрен не только щиток, но и отдельное заземление. Его можно изготовить из обычной арматуры или металлического стержня. Для этого потребуется использовать изделие не тоньше 16 мм. Его вбивают в землю на глубину около 40 см, верхние части соединяют металлической полосой. Такая конструкция будет иметь небольшое сопротивление, около 4 Ом, которого вполне хватит, чтобы заземлить всю проводку.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием

Особенности установки оборудования без помощи специалистов

Как гласят правила установки электрооборудования, любой потребитель электроэнергии обязан подключать электроснабжение гаражного или любого другого здания через счетчик. С этой целью владельцы помещений решают монтировать электрощиток для гаража своими руками. А зная, в какой последовательности осуществлять монтаж, можно избежать распространенных ошибок.

Сначала необходимо выяснить, какое оборудование будет использоваться в помещении. Это необходимо для составления схемы электрощитка и дальнейшего подключения тех или иных компонентов: лампочек, сварки, системы вентиляции, бытовых приборов.

В обязательном порядке рассчитывается максимальная нагрузка на систему и учитывается использование приборов заземления, специальных автоматических выключателей. Также, в зависимости от типа питания сети, выбирается вводной автомат на 220 В или 380 В.

Розетки с заземлением могут использоваться для любых потребителей электроэнергии, кроме приборов с высокой мощностью — для них необходимы электрические автоматы. Подключение оборудования к внешней сети производится с использованием общего автомата.

При проектировании учитываются специальные потребители электроэнергии с необходимой мощностью, например, сварочный аппарат. Для него используется предохранитель минимум на 50А, а для ламп и розеток, предназначенных для приборов с небольшой мощностью, — предохранители на 16А.

Чтобы знать наверняка, какие предохранительные автоматы нужно устанавливать, можно ознакомиться с характеристиками приборов в инструкции. Также не стоит забывать о том, что в электрощиток для гаража устанавливается счетчик для ведения учета электроэнергии.

Подключение кабеля заземления — еще один важный момент. В гараже необходимо использовать систему TN, состоящую из прутков диаметром 15 мм, соединенных при помощи полосы из стали.

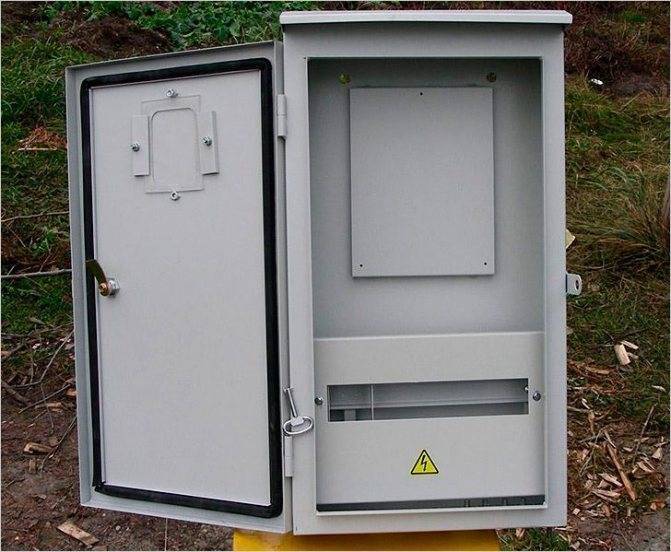

Корпус щитка может быть пластиковым или металлическим. Короба из металла устанавливаются внутри здания, а из пластика — чаще всего на улице. Сам ящик может быть открытого или закрытого типа. В гаражном помещении будет актуален второй вариант

При выборе щитка необходимо обратить внимание на его комплектацию. Как правило, она включает в себя крепежные детали, din-рейку, устройство для заземления и др

Проектирование рабочей схемы электрощитка

Монтаж электрического щита в гараже основывается на изучении схемы помещения.

Получают ее двумя способами:

Начерчивают ее самостоятельно в программах (AutoCAD, ArchiCAD, Photoshop, Exel). Самостоятельное составленные схемы, при отсутствии должных навыков работы в программах, обычно не соответствуют действительности или не точны.
Пользуются схемой электросетей, которая находится в проекте энергоснабжения помещения, если таковой имеется в доступе.

Каждая из схем индивидуальна, но вне зависимости от уровня подготовки она должна содержать элементы:

обозначения всей модульной автоматики;
все сечения и нагрузки кабелей.

Необходимо ли УЗО в электрощитке гаража

Устройство защитного отключения (дальше УЗО), для большинства людей, которые не разбираются в электроустановках, совершенно непонятно. Со временем, введя в СНиП, их сделали обязательными в электрощитах. Увы, некоторые люди, всё равно называют их «автоматами» и продолжают критиковать их высокую цену. Но, узнав их реальное предназначение, то прекращают возмущаться.

Если АВ выключатель предназначен для защиты проводки от перенапряжений и коротких замыканий, то УЗО специализировано на защите любых живых существ от поражающих факторов тока. Из-за чего у владельцев гаражей не должно оставаться и сомнения о целесообразности УЗО.

Основным показателем УЗО – это величина дифференциального тока утечки, при которых прибор и будет срабатывать. Принцип работы его заключается в том, что УЗО сравнивает ток на входе и выходе из щита, которые при нормальных условиях работы должны быть равными. Но когда они не равны, значит имеется утечка, которая может проходить через человека. Следовательно, УЗО и срабатывает на таких утечках, при которых не произойдет смертельный исход.

Что такое противопожарное УЗО

Противопожарным УЗО становится при дифференциальном токе срабатывания от 100 mA до 300 mA. Следует подчеркнуть, что данный прибор не спасет человека от поражающих факторов, учитывая, что от 10 mA и выше уже можно считать опасной для здоровья током, а больше 50 mA уже признано считать смертельно опасным. Для защиты человека от поражения током лучше устанавливать УЗО со срабатыванием 30 mA.

Противопожарные же УЗО предотвращают уже очень большие утечки тока, которые могут привести к возгоранию.

Электрика в гараже…

Как два пальца Не суюсь даже

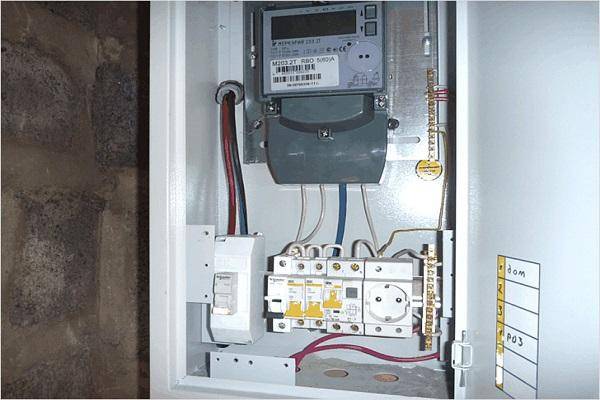

Сборка электрощитка

Электрощиток

Для сборки понадобятся следующие инструменты:

стандартный набор инструментов (молоток, отвертки, плоскогубцы);
дрель и сверла;
крепежные элементы (дюбеля, саморезы).

Вначале шкаф необходимо подготовить к эксплуатации согласно прилагаемой инструкции. После этого в него устанавливаются предохранители и счетчик. Все приборы в щитке соединяются при помощи перемычек. Корпус шкафа должен быть подключен на контур заземления при помощи заземляющей перемычки или на металлический каркас гаража.

Монтаж оборудования

Потом готовится место установки электрощитка. Оно не должно быть отдаленным от точки захода наружного кабеля. Высота установки щитка должна быть не менее 1,4 м от пола гаража.

Стоит отметить, что подвод кабеля с наружных сетей к самому гаражу, где установлен электрощиток, осуществляет сотрудник службы электросети. Только после этого можно приступать к разводке электрической сети в гараже с соблюдением требований по электробезопасности.

Подключение кабеля заземления

Электрощиток нужно делать только с эффективным заземлением гаража. Это второй вопрос по значимости, ведь если его не сделать, то возникает высокая вероятность в аварийной ситуации получить повреждение электрическим током. В основном электрощиток для гаража рекомендуют оснащать системой TN. Причем контур для заземления необходимо выполнять с помощью круглых прутиков, соединенных между собой стальной полоской. Такую процедуру необходимо выполнять только в том случае, если данного контура еще нет.

Есть 2 вида шкафов — это шкафчики закрытого и открытого типа. Гараж по своей сути — это помещение, в котором могут присутствовать различные пары, поэтому его квалифицируют как помещение, имеющее повышенную опасность. Поэтому для щитка лучше использовать закрытые виды шкафчиков, чтобы никакие вредные вещества не смогли проникнуть и вступить в реакцию с проводкой.

Как должен быть устроен электрощиток

После того как все подготовительные работы проведены, нужно определиться, как собрать электрощиток своими руками и какие инструменты для этого пригодятся.

Сборка электрощитка

Электрощиток

Для сборки понадобятся следующие инструменты:

стандартный набор инструментов (молоток, отвертки, плоскогубцы);
дрель и сверла;
крепежные элементы (дюбеля, саморезы).

Монтаж оборудования

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Подключение автоматов и УЗО в щитке

Исходные данные: Гараж 6 на 4 метра, вводный кабель 2х4 медь, разводка к розеткам 2х2,5 медь. По автоматам много мало наменал их в амперах не много ли не мало ли те ли поставил (ставил все что были в загашнике)Спасибо за ответы. А что тут понимать, автоматы стоят какие положено или нет может заменить какой в большую или меньшую сторону (ампер) на схеме видно какие автоматы стоят и на какой проводке. Лучше бы знать, от чего питается входящая линия (какой автомат в начале). Одиночные автоматы в нулевом проводе запрещены уже 50 лет. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Исходим из одновременной работы, т.е то что может быть включено одновременно в работе.1. Два нагревателя, так как у них температурные датчики, и предугадать что они не включат обогреватели одновременно сложно = 4 к Вт3. Освещение = 0,8 к Вт (хотя здесь бы я помыслил о переходе на светодиодные светильники)Таким образом вероятное одновременное включение электроприборов составит 10,8 к В, что соответствует потребляемому току 49,1 А. При потребляемом токе 49,1 выбор сечения будет зависеть от способа прокладки.а) если прокладывать по воздуху то нужно брать кабель сечением 10 мм2 б) если прокладывать в земле , то нужно брать кабель 6 мм2.

Я склонен все же брать 10 мм 2Вопрос о количестве жил в кабеле, зависит от системы заземления которую вы примените. Так как мы имеем ток нагрузки 49,1 А то автомат нужно брать двух полюсный на 50А. Тип автомата С или В будет зависеть от значения тока КЗ. Так как это гараж и он относится к пожароопасным помещениям то нужно ставить УЗО на вводе, а тем более если вы примените систему заземления ТТ. Таким образом после счетчика нужно ставить УЗО на 63А /100 м АIV. Проводку внутреннего монтажа выполнить проводом ПВ1 1*10V. Розетка для плазморезки = 6 к Вт ДИФ автомат 32А/30м А, отходящий кабель ВВГ нг 3*4,02. 2 2 к Вт Здесь бы я все же разбил их на две группы и сделал бы так УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Освещение 0,8 к Вт Не знаю высоту установки светильников. УЗО 16А / 30 м А , потом автомат однополюсный 6А отходящий кабель ВВГ нг 3*1,5PS/ Типы автоматов С или В будут зависить от значения токов короткого замыкания.

Розетки для переносного инструмента ( две линии) 2 2 к Вт УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Лучше смотрится, когда не скрин-шот всего экрана, а вложение в сообщение. Картинку с экрана копируете себе, а потом вкладываете. Вводной автомат (защита вводной линии) должен быть не более 25А.4.

Как обычно, спрашивают про мелочь, а оказывается — нужно переделывать всё.1. нужно правильно выбрать вводной автомат

вгараже — померять сопротивление линии по методу чайника-вольтметра, посчитать ток КЗ. Одиночныеавтоматы в нулевом проводе запрещены уже 50 лет. Лучше бы знать, от чего питается входящая линия (какойавтомат в начале). Групповые это какие что парами на ввод или что соединены последовательно?

Подбираем сечение меди

Привычные рекомендации по подбору кабелей и автоматических выключателей на контур выглядят так:

освещение – кабель сечением 1,5мм2, автомат 10А,
розетки – кабель 2,5мм2, автомат 16А.

Можно и так, но лучше найти и использовать резервы и сэкономить, нисколько не потеряв в качестве и надежности. К тому же это легко.

Рационализируем линии освещения

Вряд ли Вы поставите в свеженький гараж раритетные и весьма прожорливые лампы накаливания. Скорее всего, свет в помещении будут давать светодиодные светильники. Они же – сверхэкономичные и маломощные.

Например, два линейных мощных LED-светильника по 32Вт (т.е. общей мощностью 64Вт). Необходимое сечение кабеля для их питания легко вычислить по формуле: I(А) = S (мм2)×10.

Посчитаем для нашей мощности 64Вт: 64Вт/220В = 0,29А; 0,29А/10 = 0,029мм2; всего 0,03мм2.Так есть ли смысл тратиться на 1,5мм2? Даже провод вдвое тоньше, на 0,75мм2, обойдется раз в 7-8 дешевле при том, что обеспечивает 25-кратный запас: 0,75/0,03 = 25 раз. Так что смело покупайте для освещения медный провод сечением 0,75мм2.

Заодно не мешает проверить уровень освещенности

Это сделать несложно, зная площадь помещения и технические показатели светильников. Так, стандартные габариты частного гаража 4×6 метров при высоте 2,5 метра, т.е. его площадь составляет 24м2.

Простой расчет количества светильников состоит из двух шагов:

вычисление требуемого светового потока;
вычисление требуемого количества ламп.

Необходимая величина светового потока в люменах (Лм) рассчитывается с помощью формулы

Световой поток = N×S×H, где:

N – норма освещенности рабочих поверхностей согласно ДБН В.2.5-28-2006 (для нашего примера возьмем 200 люкс (Лк), так как для складских помещений стандартом рекомендовано от 50 до 400Лк, а при отсутствии необходимости в сверхточных зрительных работах значения 200Лк вполне достаточно),
S – площадь помещения (в м2),
H – поправочный коэффициент на высоту потолков (для 2,5-2,7м равен 1,0).

Итак: световой поток = 200Лк×24м2×1 = 4800Лм. У выбранных нами для примера светильников световой поток составляет 2400Лм. Их необходимое количество: 4800/2400 = 2шт.

Вывод – мы правильно выбрали и сами источники света, и их количество.

Переходим к кабелю для розеток

По тому же принципу проверим потребность в сечении 2,5мм2. Бытовые розетки накладного монтажа рассчитаны максимально на 16А. Это 3,5кВт мощности подключаемой техники: U = I×R = 16×220 = 3500Вт.

Как правило, в стандартном гараже, где только хранится автомобиль и проводятся мелкие работы, более мощную технику и не включают. Какой кабель нужен для 16-амперной линии? Помним: I(А) = S(мм2) × 10,отсюда S(мм2) = I(А)/10 = 16/10 = 1,6мм2 (или просто переставить запятую на один знак влево). Т.е., вполне хватит медного кабеля 1,5-2мм2. Но, если хотите перестраховаться, купите стандартный 3×2,5мм2.

Сечения кабельных линий определили, маршруты контуров проложили, каждый промаркировали, метраж подсчитали – пора приступать к формированию наполнения щитка.

Какие процессы при участии электричества могут происходить в гараже

Гараж – это помещение, в котором могут делать разные работы с применением электроэнергии. И от этого зависит количество линий электроснабжения, которые должны быть в гараже, а исходя из этого комплектация электрощита должна обеспечить возможность обслуживания всех процессов:

в помещении гаража обязательно необходимо сделать хорошее потолочное освещение;
во всяком помещении гаража имеются рабочие места, где стационарно можно устанавливать разное оборудование: станки для различной мех обработки металла и многое другое. Следует подчеркнуть, что в яме освещение необходимо делать на 12-36 В;
в случае если гараж сделан под мастерскую, то на все рабочие места надо провести питание для стационарного оборудования и сделаны розетки для подключения прочего инструмента;
обслуживание и ремонт авто зачастую связано с работой в подобных местах, где общее и местное освещение не будет эффективным. Следовательно, в гараже необходимо предусмотреть розетки для возможности работы лампами-переносками, или схожим переносными приборами;
гараж зачастую соединяют с погребом для хранения заготовок на зиму. Освещение его необходимо сделать низковольтным и это необходимо учитывать еще при планировании щитовой.

И, в конце концов, в гараже нужно сделать хорошую принудительную вентиляцию. Само собой, питание на неё необходимо подавать с щитка отдельной линией. Некоторые владельцы гаражей для комфорта могут ставить обогреватели или же кондиционеры. Из-за этого будут различные «начинки» электрощитка.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

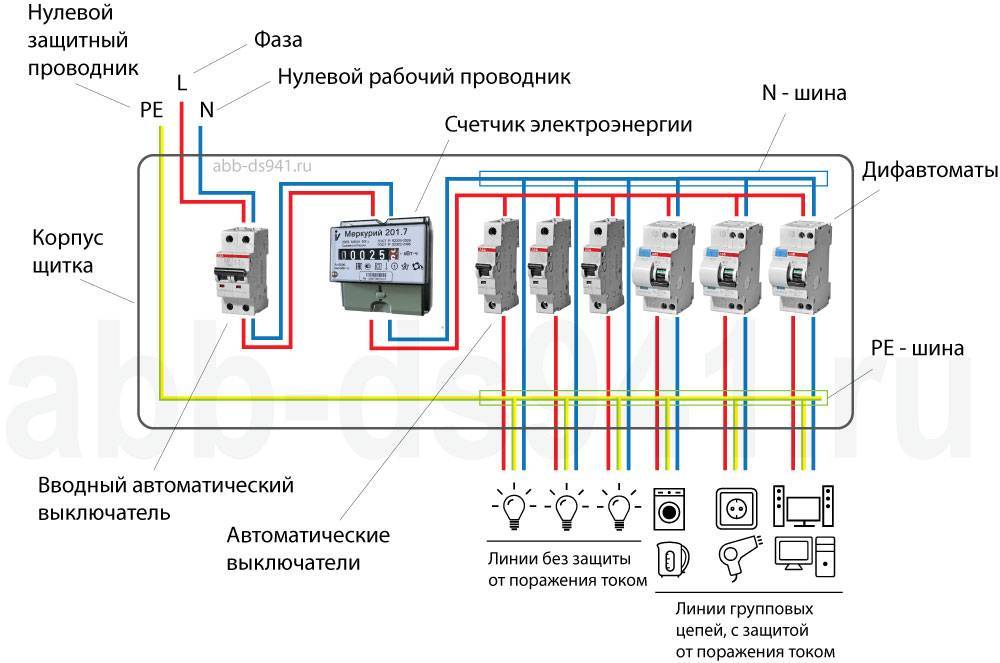

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Основное освещение помещения гаража

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Схема электрощитка

При построении схемы нужно учитывать, что каждый потребитель должен быть подключен через аппарат защиты. В качестве защиты применяются автоматические выключатели. Помимо распределительных автоматов, необходимо также предусмотреть установку вводного автомата. Его выбор зависит от типа питающей сети. В случае, когда подводится однофазное напряжение, вводной автомат будет на 220 В. Если трехфазное – на 380 В. Выбор типа сети производится исходя из перечня потребителей. Для подключения промышленного сварочного аппарата желательно подвести трехфазную сеть.

Подбор автоматических предохранителей осуществляется согласно типу потребителей и их электрических параметров, таких как напряжение и номинальный ток. Все эти данные указаны в паспорте к оборудованию. Как правило, ток отключения автомата должен быть больше номинального тока аппарата.

Кроме бытовых розеток, на которые ставятся дифференциальные автоматы, другие потребители могут быть подключены через обычные предохранители. Обычно допускается подключение электроприемников одной категории через общий автомат. Например, это касается освещения.

Из всего оборудования в гараже сварочный аппарат является наиболее энергоемким потребителем. Поэтому если планируется его использовать, необходимо предусмотреть запас по мощности.

Обычно освещение и бытовые розетки подключаются через предохранитель на 16 А, а промышленный сварочный аппарат ‒ не менее 50 А. На практике следует ориентироваться на результаты расчетов (в случае если приемников одной категории несколько) и на паспортные данные оборудования. Необходимо также предусмотреть как минимум один резервный автомат на 16 А. Для учета электроэнергии ставится счетчик.

Вторым по значимости моментом при проектировании является вопрос заземления. Согласно ПУЭ для гаражей рекомендуется применять систему TN. Следует выполнить контур заземления из металлических круглых прутков диаметром 1,5 см, соединенных стальной полосой. Это в случае если контур отсутствует.

Далее необходимо определиться с корпусом щитка. Существуют шкафы открытого и закрытого типов. Так как гараж является объектом повышенной опасности, где могут в воздухе присутствовать пары горючих смесей, желательно отдать предпочтение корпусам закрытого типа с дверью. Степень защиты не менее IP20. Необходимо отследить, чтобы шкаф был с установленными DIN рейками.

После разработки проекта необходимо узнать, как собрать электрощиток и что для этого нужно.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Алгоритм распределения нагрузки по трем фазам

Как уже сказано, надо собрать всю однофазную нагрузку и распределить ее равномерно между фазами. Причем фокус в том, чтобы подобрать все так, чтобы мощные приборы, подключенные к одной фазе не вызывали отключение по перегрузке. Это возможно если суммарная мощность работающих устройств будет не больше номинала, или если эти приборы не будут работать одновременно.

Квартирный щит 380 В может быть и не очень большим

Общие принципы группировки нагрузки для автоматов

Сделать план трехфазного электрощита — распределить нагрузку между тремя фазами

Чтобы формировать группы было проще, составляете список линий и нагрузку на них. Должно быть указано помещение, название линии и мощность подключенной нагрузки. Глядя на эту таблицу, следуя описанным выше правилам, собираете группы. При этом надо еще следить чтобы нагрузка была распределена более-менее ровно.

Проверка групп

После того как вы на бумаге набросали группы, проводите проверку. Садитесь и думаете, что будет, если сработает каждый из автоматов, насколько катастрофичными будут последствия для каждого помещения.

Щит на 380 В для частного дома своими руками собрать можно, но надо сначала придумать как распределить нагрузку

Например, если в двухэтажном коттедже подключить все розетки первого этажа и освещение второго на один автомат, и освещение первого, розетки второго на другой, а технику на третий, то при срабатывании любого из автоматов ситуация будет аховой.

Вот в таком русле проигрываем ситуации с отключением каждого автомата. Желательно, чтобы в помещении оставались или рабочие розетки или они были в соседнем. Тогда, при необходимости, можно будет и оборудование подключить и освещение.

Подключение кабеля заземления

Как должен быть устроен электрощиток

Итог

Сделать электрический щиток в гараже своими руками непросто, но следуя всем рекомендациям, это может сделать даже новичок

Важно выбрать подходящее оборудование и правильно подключить приборы и провода между собой

Также необходимо сначала ознакомиться с правилами расположения электрических щитков и схемой электрических сетей на участке. Только после этого можно определить место монтажа, подготовить соединения, скрепить провода с системой и проверить работоспособность устройства. Считаете статью полезной? Поделитесь ею в соцсетях!
