Петли гаражные. Как правильно приварить

Как приваривать петли

Установка петель потребует наличия следующих инструментов:

• аппарат для газовой или электросварки;
• электроды диаметром 3 мм;
• сварочная маска, костюм и рукавицы;
• молоток;
• ножовка по металлу;
• зубило;
• кусок листового металла (или готовые платики);
• петли с шариками;
• рулетка;
• мел для разметки;
• лазерный уровень;
• болгарка;
• шкурка;
• кисти;
• солидол;
• грунтовка по металлу;
• краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них. Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Приваривание петель к воротным столбам

• из металлических труб;
• из бревен;
• из пенобетона;
• бетонные;
• каменные;
• кирпичные.

Лучшими вариантами петель на ворота будут шариковые. Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

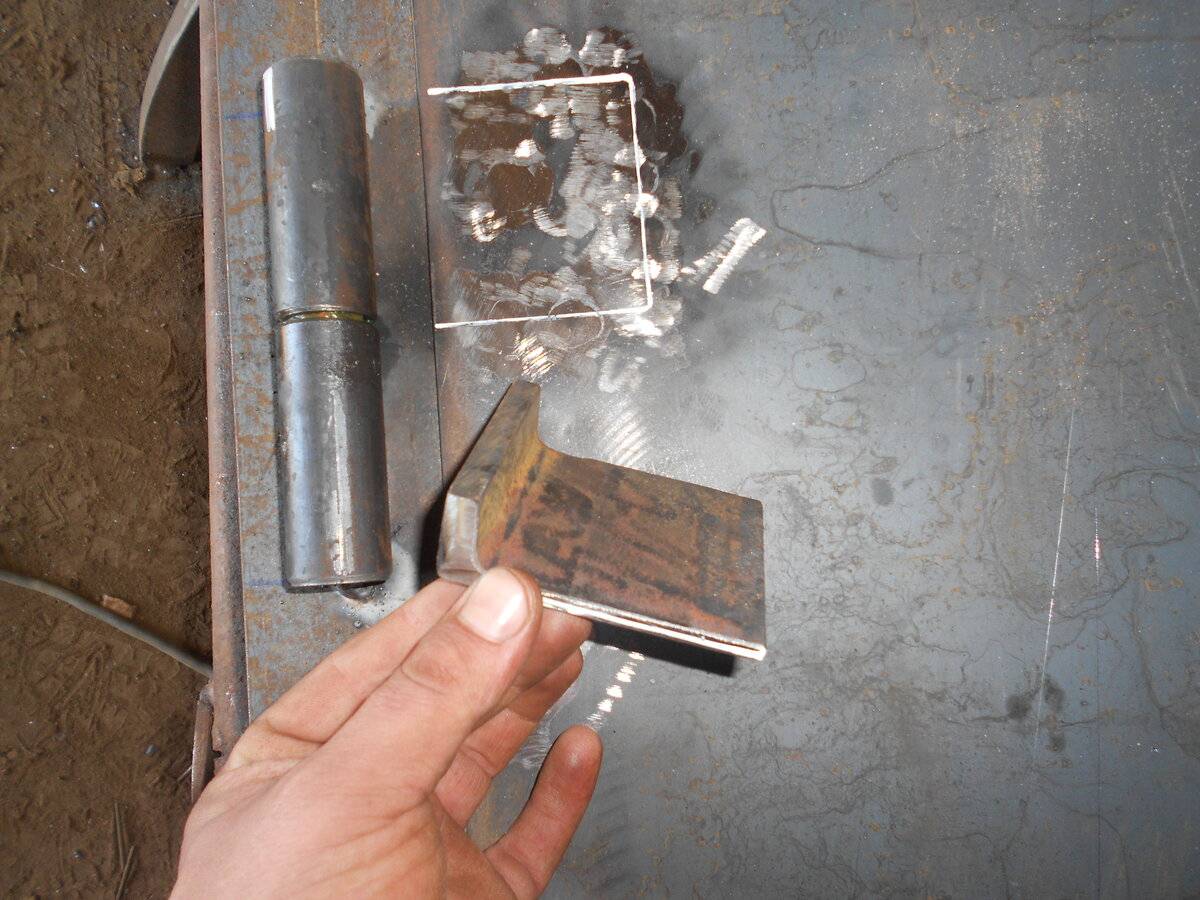

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

• уложить 2 пластины на горизонтальной плоскости с зазором 2-3 мм;
• сверху положить петлю;
• приварить верхнюю или нижнюю часть петли к платику;
• то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места установки петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость установки внутренних петель, лучше пригласить профессионалов. Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.

К створкам ворот из профнастила петли привариваются следующим образом:

• делаются перемычки параллельно низу и верху створок;
• к данным перемычкам привариваются воротные петли;
• поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее 1 м. Чем больше толщина, тем лучше. Тоньше 3 мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа;
  • цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
  • цилиндрические с усилением – для полотна весом до 600 кг;
  • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
  • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Распашные ворота. Конструкция и особенности

Распашные ворота могут использоваться практически на любых объектах, в зданиях и сооружениях. Единственным ограничением является наличие свободного пространства для открытия ворот. В зависимости от назначения створки ворот могут быть цельными или иметь ажурную (решетчатую, кованую) конструкцию. Также возможны комбинированные варианты, где глухие створки имеют вставки, калитку и т.д.

Преимущества распашных ворот:

• простота конструкции. При желании подобные ворота можно даже изготовить самостоятельно, главное – использовать качественную и высокопрочную фурнитуру;
• доступность. Это недорогие ворота, так как в базовой комплектации они включают минимум элементов;
• возможность модернизации. Механические распашные ворота могут быть без труда модернизированы путем установки автоматики. Причем, в отличие от других типов ворот, автоматика для распашных конструкций достаточно надежна и доступна;
• любые варианты отделки. Распашные ворота можно красить и облицовывать практически любыми материалами;
• возможность утепления. Конструкция распашных ворот позволяет использовать практически любые виды утеплителя;
• большое разнообразие габаритов. В зависимости от назначения и места установки распашные ворота могут иметь самые разные размеры;
• удобство использования. В распашные ворота – особенно больших размеров – при необходимости можно встроить калитку;
• надежность и долговечность. В силу простоты конструкции не требуют сложного ремонта;
• разнообразие фурнитуры. На распашные ворота могут устанавливаться практически любые типы замков и засовов.

Инструменты для работы

Когда все основные детали калитки готовы, следует определиться с замком и ручками. При необходимости нужно будет приварить скобы для крепления ручки с внутренней стороны.

• сварочный аппарат;
• электроды для сварки стали марок МР-3 или АНО-21;
• молоток, кувалда;
• защитная одежда и сварочная маска;
• строительный уровень или простой отвес;
• мастерок или шпатель;
• несколько отрезков трубы, длиной 1000мм для перемычек при бетонировании столбов;
• бетонный раствор;
• для установки и сварки петель готовят закладные детали, обеспечивающие зазоры между калиткой, луткой и полом.

Подготовив все материалы и инструмент, приступают к изготовлению и установке калитки.

Выбираем форму петель

Современные петли для ворот изготавливаются в различных форм-факторах, которые имеют как достоинства, так и недостатки. Можно классифицировать гаражную фурнитуру на три вида:

• Цилиндрические. Наиболее распространенный выбор несмотря на свой довольно непривычный вид. Для установки таких петель необходимо использовать сварку, причем перед привариванием петель требуется приварить ушки для их надежного крепления.
• Квадратные. Такие петли очень легко и надежно привариваются к основанию за счет большой площади контакта поверхностей благодаря своей квадратной форме.
• Шестигранные. Петли, которые не нашли широкого применения на практике, однако их все же можно встретить в продаже. Мало чем отличаются от круглых, для их приваривания также потребуется заняться предварительным привариванием ушек для установки петель.

Петли разной формы

Каплевидные. Такая форма присуща только петлям с подшипником. Помимо эстетичного внешнего вида, данный тип отличает два неоспоримых достоинства – равномерный сварочный шов и удобство в установке, которые достигаются за счет особой формы.

Каплевидное сечение петли с подшипником

Петли-стрелы. Могут использоваться на как на воротах из дерева, так и на металлических изделиях. Особая форма позволяет петле иметь запас прочности, а также придает ей достаточно колоритный внешний вид.

Виды петель-стрел

Из представленных форм-факторов петель лучшим вариантом будет цилиндрическая гаражная петля с шариком. Несмотря на необходимость проведения дополнительных работ при монтаже, такие петли отличаются хорошими эксплуатационными характеристиками и надежностью.

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

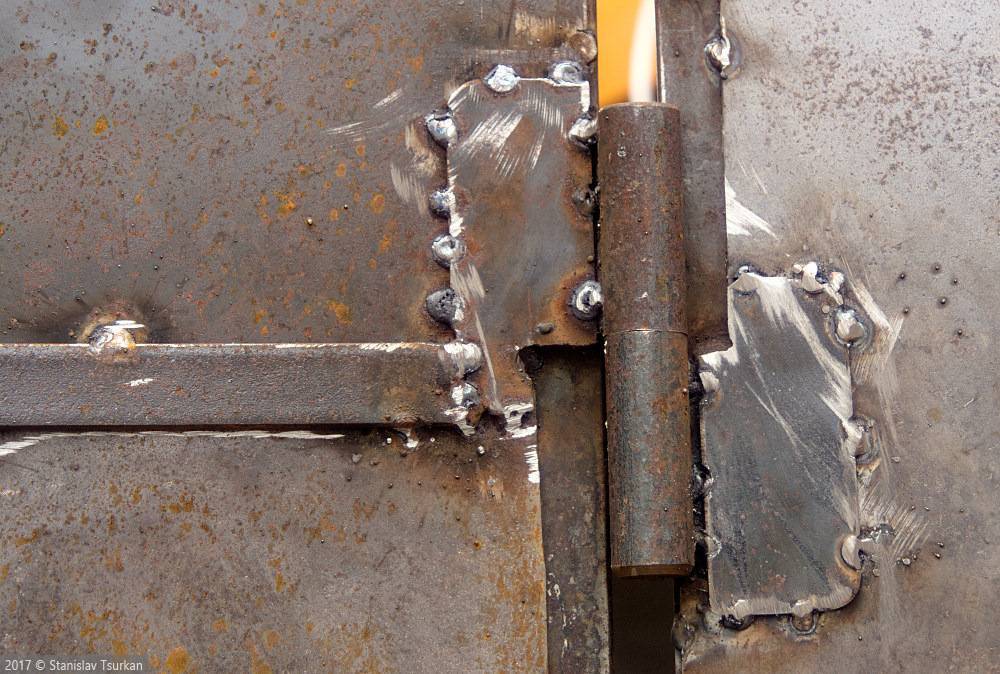

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Как приварить петли на калитку

Для того чтобы узнать, как правильно приварить петли на калитку, нужно понимать некоторые нюансы процесса. При навесном типе соединителей, берется их верхняя часть и крепится к конструкциям из металла. Поскольку прикрепляемые поверхности могут быть различной формы, рассмотрим основные аспекты при монтаже на разные поверхности.

Установка навес на круглый столб

Купив себе петли под цилиндрическую сварку нужно знать, что многое зависит от размера конечного полотна. Круглый столб дает возможность скрыть неточности при расчете ширины ворот, дверей, а, также, провести монтаж с определенным зазором. В будущем, это позволит проще открывать створки, не прикладывая особые усилия, даже если будет иметь место провисание конструкции. Мастера используют несколько вариантов крепления на круглые поверхности.

Монтаж завесы на квадратную опору

В целом, процесс достаточно прост. Важным моментом является определение угла стойки по направлению открытия ворот. Правильный расчет позволяет выполнить надежную сварку петель и ворот, которая прослужит много лет.

Установка скрытых внутренних петель

Для надежной установки в каркасе калитки, двери делаются специальные вырезы в которые и ставятся петли для скрытной установки. Эта конструкция имеет ряд весомых плюсов и минусов. Недостатком можно считать значительную сложность установки, а, также, снижение общей надежности каркаса двери, калитки. Для многих это является важным моментом, однако, высокая надежность этого вида и внушительная защита от взлома многих убеждает поставить именно этот вид петель. Еще одним плюсом является отсутствие щелей между рамой и дверьми.

Крепеж петель на забор из профильного листа

Сегодня, многие предпочитают использовать профилированный лист для изготовления заборов, ограждений, ворот

При необходимости установки петель на такое полото важно знать несколько аспектов, незнание которых может привести к большим финансовым затратам

Для начала, нужно изготовить специальные перемычки. Они должны идти параллельно вертикальной грани створки. Перемычки фиксируются на места, где будет происходить сварка, и делят створку на три одинаковые части. Именно на эти перемычки при помощи сварочного аппарата привариваются петли. Для повышения эстетического эффекта и скрытия мест сварки специалисты рекомендуют прикрепить сверху кусочки профилированного листа небольшого размера.

Использование монтажных пластин

Монтажные пластины нужны в том случае, когда сварка выполняется с усилением всей конструкции. Размер пластин из металла выбирается согласно веса дверного полотна. Например, стандартные двери для гаражей имеют размер 2,5х2,5 метра. Поэтому к ним должны привариваться монтажные пластины, размер которых составляет 8х8 сантиметров.

Виды и конструкции петель

На сегодняшний день чаще всего устанавливаются и используются распашные ворота. Для крепления такой конструкции существуют различные по количеству секций, форме и способу фиксации петли.

1. В форме цилиндра. Элементы оснащены опорными подшипниками, которые спрятаны внутри их корпуса. Предельная нагрузка на такие петли должна быть не более 400 килограмм, поэтому их устанавливают на ворота небольшого веса. Крепятся цилиндры только сваркой.

2. В форме цилиндра с усилением. Такие крепления дополнительно оснащены специальными пластинами, с помощью которых распределяется нагрузка между стойками и створками. На такие элементы допускается нагрузка до 600 килограмм. Крепить их можно не только сваркой, но и при помощи винтов.

3. Сквозные элементы. Используются для конструкций, которые невозможно закрепить ни винтовыми соединениями, ни сваркой. В этом случае стойка просверливается насквозь, а соединение с воротами происходит с помощью гаек. Такие крепежи рассчитаны на небольшой вес до 200 килограмм.

4. Накладные трехсекционные петли. Элементы обладают повышенной устойчивостью к попыткам взлома и предназначаются для больших и тяжелых створок. Прикрепленные такими петлями воротные конструкции будут плавно скользить, не провиснут и не начнут скрипеть.

5. Петли —стрелы. Эти шарнирные или полушарнирные стальные элементы предназначаются для тяжелых и толстых конструкций. Больше всего они подходят для больших гаражных ворот. Петли-стрелы имеют высокое качество, повышенную прочность и надежность. Они удобны при установке и могут быть простыми, съемными и фигурными.

6. Кованые петли или жиковины. Такие элементы отлично подойдут для деревянных ворот, за которыми скрывается дом, построенный в старорусском стиле. Работая по своему назначению, они еще способны украсить конструкцию и придать ей особый колорит.

7. Регулируемые крепежи. С помощью таких приспособлений можно изменять положение створок конструкции по высоте. Они выдерживают нагрузку не более 200 килограмм и применяются в том случае, если через какое-то время опорные стойки могут сместиться.

При выборе подходящих для воротной конструкции крепежных элементов следует проследить, чтобы они обладали следующими характеристиками:

• бесшумно работали;
• без усилий поворачивались;
• произвольно не двигались;
• были устойчивы к взлому.

Калитка из профнастила

Для ворот и калитки из профнастила важно подобрать подходящие по типу и размеру петли. Правильно выбранные изделия улучшат эстетику всей конструкции и значительно продлят годы ее службы

Профилированное металлическое полотно, как стройматериал, очень популярно в каждом регионе страны. Оно обладает невысокой стоимостью, хорошими техническими характеристиками, устойчивостью к капризам природы.

С ним легко работать. Профнастил имеет разные маркировки, уровни жесткости, формы волн и их высоту.

Крепление петель к каркасу калитки из профнастила

Металлополотно представлено в широкой гамме цветов, что упрощает выбор покупателя.

Чтобы выполнять конструкции вертикального направления, такие как ворота, предпочтительно выбирать полотна, маркированные «C8» – «C20», где «C» обозначает стеновое предназначение изделия, а следующая за литерой цифра – высоту его волн в миллиметрах.

Кроме того, профнастил красив и имеет широкий перечень дополнительных преимуществ. Данный стройматериал может быть как простой оцинкованный, так и окрашенный краской с полимерными компонентами. Именно окрашенный профнастил рекомендуется для изготовления калиток, заборов и ворот.

Такое металлическое полотно имеет 2 слоя защиты:

• анодный;
• краска.

Средний вес профилированного листа составляет около 5 кг на м2. Это позволяет использовать для крепления калитки не самые массивные и сложные, а значит, не самые дорогие петли.

Схема для установки калитки из профнастила

Калитку из этого материала легко сделать самостоятельно по заранее подготовленному чертежу.

В качестве каркаса под полотно зачастую используют металлопрокат, например, квадратные трубы. Опорные столбы также делаются из труб (100 мм). Высота столбов определяется высотой калитки, к которой добавляется не менее 130 см, которые будут закопаны в грунт.

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

1. Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
2. После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
3. Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
4. Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
5. На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
6. Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

• створки должны стоять вертикально, отвес поможет проверить расположение;
• требуется убедиться, что петля расположена параллельно краям створки;
• затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

1. Сделать перемычки, параллельные верхней части.
2. Осуществить их фиксацию.
3. Своим расположением они должны делить полотно на три равные части.
4. Приварить элементы.
5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

• изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
• расстояние должно быть для трех таких деталей;
• к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

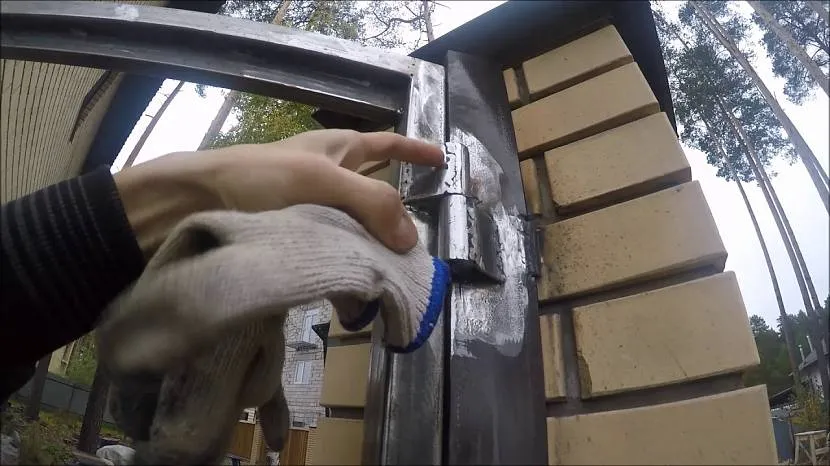

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
3. Затем одевают их на приваренные нижние части петель.
4. В подвешенном состоянии нужно попытаться открыть створку.
5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
7. После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

• сварка – петли приваривают к полотну створок и раме гаражных ворот;
• монтаж при помощи болтов – необходим для работ с древесиной;
• крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

• накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
• сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
• цилиндрические – надо приваривать ушки для надежного крепежа;
  • цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
  • цилиндрические с усилением – для полотна весом до 600 кг;
  • петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
  • кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

• цилиндрические – крепятся только сваркой;
• шестигранные – также требуется приваривать ушки;
• квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
• в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

• для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
• на стандартные металлические ворота нужно шарнир 35 мм;
• тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

• старые гаражи с проседающим или деформированным фундаментом;
• неправильная геометрия проема ворот;
• частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Как приварить петли на дверь или калитку

Установка металлических дверей, а также дверей ворот и калиток требует приварки петель к дверному полотну и коробке. Как подобрать петли для монтажа, как приварить петли своими силами и какое оборудование потребуется для работы – ответы на все вопросы можно найти в этой статье.

Монтаж петель методом сварки

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли,
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля,
• квадратные. Применяются крайне редко. В настоящее время практически не производятся,
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Монтаж приварных петель

Рассмотрим, как правильно приваривать петли. Для этого последовательно надо пройти три основных этапа:

1. подготовка оборудования и материалов, требующегося для работы,
2. подготовка металлической поверхности для сварки,
3. приварка петель на дверь.

Инструменты и материалы

Перед тем, как правильно приварить петли на металлическую дверь, ворота или калитку, нужно подготовить необходимые для проведения работы материалы:

• петли, подобранные по всем правилам, указанным выше,
• металлические пластины (если приварка петель производится с усилением конструкции пластинами). Размеры пластин подбираются исходя из веса дверного полотна. Чем больше масса двери, тем большего размера пластины требуются. Например, гаражные петли на ворота стандартных размеров (приблизительно 2,5*2,5 м) привариваются на металлические пластины размером 80*80 мм,
• электросварочный аппарат,
• сухие электроды. Для проведения работы достаточно иметь электроды диаметром 3-4 мм,
• щетка с металлической щетиной для предварительной очистки рабочей поверхности,
• средства индивидуальной защиты мастера.
