Разборка конструкции
После заливки фундаментного основания любого типа важно правильно определиться со временем удаления с него элементов ограждающей конструкции. При этом существует мнение, что к её демонтажу можно приступать сразу же после «схватывания» фундамента, т
е. с того момента, когда он будет выдерживать вес человека.
Такой подход не совсем верен, так как в некоторых случаях ранняя разборка конструкции чревата разрушением залитого бетона. В любом случае с решением о снятии опалубочного ограждения не нужно торопиться и лучше всего выдержать паузу, достаточную для окончательного «схватывания» бетонного раствора.
Некоторые специалисты советуют оставлять фундамент в опалубочном каркасе на всю зиму и лишь с наступлением весны приступать к его демонтажу
При разборке конструкции начинать следует с углов или с выступающих элементов контура, которые удаляются с предельной осторожностью
По окончании демонтажа делается ещё одна выдержка, необходимая для окончательного «схватывания» фундамента, после чего можно будет перейти к возведению стен.
К достоинствам конструкций неразборного типа следует отнести то, что при их применении не возникает необходимости во всех описанных в этом разделе процедурах. После «схватывания» бетона оставшийся материал образует с ним одно монолитное целое.
Материалы для изготовления опалубки
Фундаментная опалубка может быть сделана из разных материалов.
Металл
Металлическая опалубка
Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.
Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.
Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.
Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.
Железобетон
Железобетонная опалубка
Сравнительно дорогая разновидность опалубки.
Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.
Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.
При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

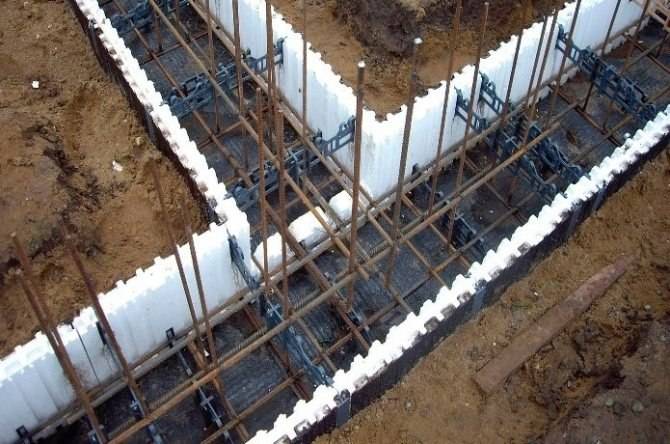

Пенополистирол
Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола
Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.
Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.
Подручные материалы
Опалубка из старых дверей
Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.
Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.
Среди многочисленных недостатков особого внимания заслуживают следующие моменты:
- сложность сборки;
- риск утечки залитой смеси;
- низкие показатели несущей способности;
- необходимость использования дополнительных расклинок и опор.
Такая опалубка подходит только для небольших построек.
Древесина
Опалубка из древесины
Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.
К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.
Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.
Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.
Перед началом строительства опалубки обязательно выполните расчет.

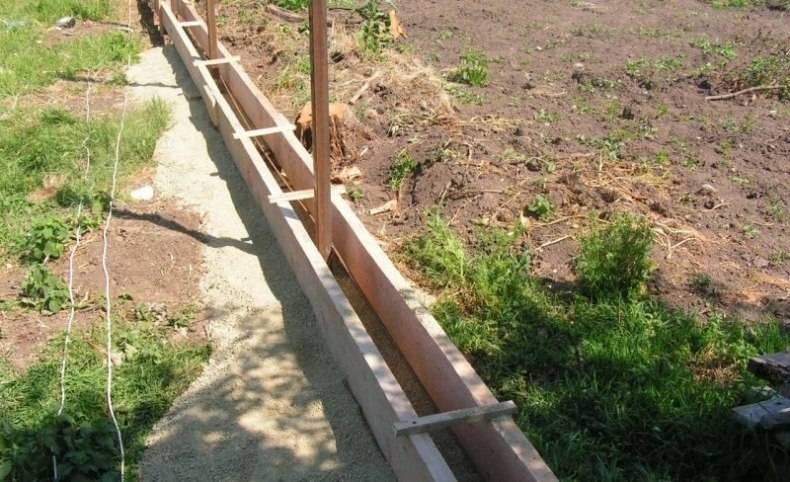

Опалубка из древесины

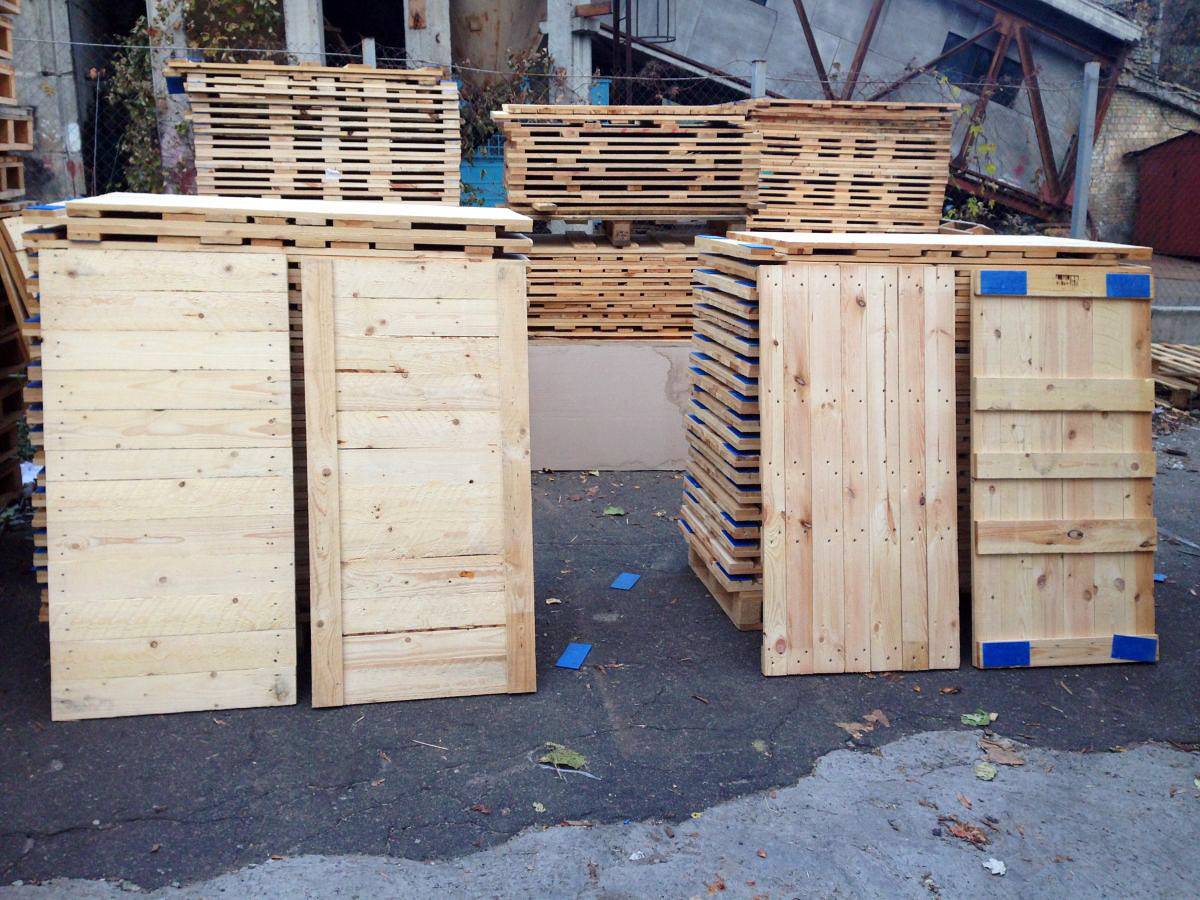

Конструкция из деревянных щитов и их соединение
Конструкции для ленточного фундамента удобно собирать из щитов, заготовленных заранее. Щиты сколачиваются из обрезных досок и перпендикулярных брусков при помощи гвоздей или соединяются саморезами. При сборке щитов в единую систему, на месте стыка, внахлест устанавливается отрезок тесины, который крепится саморезами к обоим щитам. Такое крепление позволяет перекрыть течь бетона в месте соединения и придать конструкции дополнительную жесткость. Между щитами ставят распорки, которые изготавливаются из деревянных брусков.
Высота щита для ленточного фундамента может быть немного выше планируемой высоты заливки бетона. В таком случае непосредственно перед заливкой размечают уровень, до которого необходимо наполнить опалубку, чтобы получить желаемую высоту бетона. Второй вариант – высота щита равна планируемой высоте фундамента. В такой ситуации верхний край щитов должен выставляться по уровню.
При заливке монолитных стен высота щитов значения не имеет, так как она выполняется поэтапно, и щиты постепенно переставляются. Длина щитов, которые устанавливаются с наружной части фундамента, не принципиальна
Важно, чтобы длина внутренней опалубки равнялась длине планируемого фундамента изнутри. В противном случае щиты нельзя будет установить, либо по углам они зальются внутрь фундамента, что сделает невозможным их демонтаж без повреждения и разрушения основания в углах
Виды опалубки
Деревянную форму принято изготавливать из хвои и лиственных пород дерева (в основном из сосны, ели, кедра, березы, ольхи, бука, липы)
Чтобы спроектировать устройство важно использовать дерево, которое является сухим и “воздушным”, обладая влажностью не выше 25%. Палубу щитов принято делают из фанеры, которая не впитывает воду
Иногда используют дерево, предварительно защищая его краской или лаком. Подобным образом можно повысить долговечность и экономичность устройства формы, качество бетонируемой конструкции.
Металлическую конструкцию делают из листов стали, толщина который варьируется от 2 до 6 мм, а также из прокатных профилей, имеющих быстроразъемные соединения
Чтобы защитить листы от действия коррозии и уменьшить сцепление с бетоном внутри поверхности металлических форм, важно покрыть их особым минеральным маслом или специальной эмульсией, а снаружи окрасить. Благодаря стальному устройству возможно добиться гладкой поверхности бетонируемой конструкции, достаточную жесткость и не допустить деформации
Из пластика обладает достоинствами стали (высокая прочность, многократность оборачиваемость, возможность меняться в случае разных температурных режимах), а также древесины (незначительность веса, легкость обработки). При этом есть и некоторые недостатки пластика, которые связаны с деформируемостью.
Пластмассовые формы для фундамента принято снабжать дополнительно армированным стекловолокном. Прочны, этим и отличаются. Кроме того, химически совместимы с бетоном. Опалубка, сделанная из полимеров, отличается небольшим весом, стабильностью форм, а также устойчивостью к воздействию коррозии. Может легко повреждаться, если строителями устраняется нанесенное до этого покрытие. (Читайте статью на тему “Правильная пароизоляция бани — виды, монтаж, характеристики”)
Комбинированная включают несколько материалов. Лучше всего сочетаются фанера, дерево, пластик и прочие материалы, которые закреплены на металлическом каркасе.
Выбор в пользу той или иной формы зависит от предпочтений клиента, а также от целесообразности ее использования в процессе строительства конкретного сооружения
Важно учесть множество моментов, чтобы быть уверенным в правильности выборе материала для сооружения конструкции. Именно от этого будет во многом зависеть конечный результат и устойчивость всего дома в целом
В случае, если ее сделали из гидрофобного материала, к примеру, из пластика, то она будет отличаться гладкой поверхностью, при этом обеспечивается незначительное сцепление с формой. В случае использования гидрофильного материала, к примеру, сталь или дерево, то палуба отличается шероховатой поверхностью и имеет пористую структуру. Поэтому строителями достигается лучшая сцепка с опалубкой. (Читайте статью на тему “Каркасная баня своими руками: плюсы и минусы, проекты, технология”)

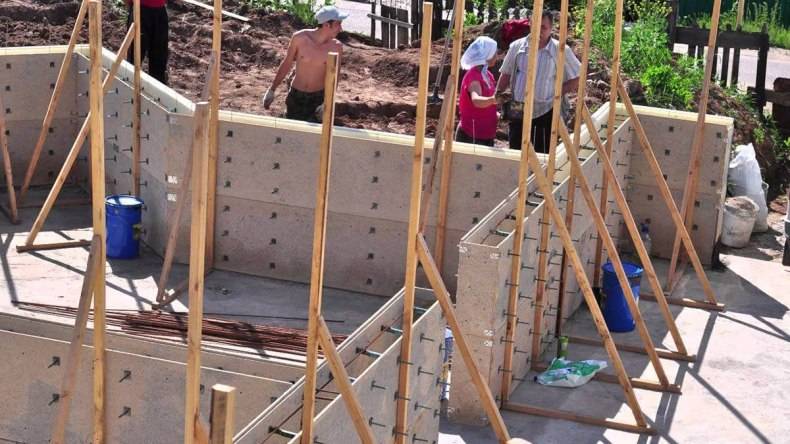

Как делать несъемную опалубку для фундамента
Схема устройства опалубки для ленточного фундамента.
Если на фундамент предполагается возложение большой нагрузки, необходима установка несъемной опалубки (конструкция из пенополистирола – та, которая не демонтируется после использования). В этой технологии есть свои плюсы: значительное утепление фундамента, простота монтажа, легкость узлов, хорошая звукоизоляция, пожарная безопасность, готовая гидроизоляция, устойчивость к грибкам. Очень важным достоинством является отсутствие подпирающих элементов, создается точная геометрия, высокая герметичность швов предотвращает утечку бетона.
Роется траншея 50-60 см. По низу траншеи насыпается и трамбуется дренажная песчаная подушка. Потом по дну утрамбованной траншеи заливается бетонный раствор толщиной слоя 5-7 см для выравнивания, на который после застывания укладывается гидроизоляция. Затем идет армирование. Нижние и верхние укрепляющие сетки из металлической арматуры вяжутся каленой проволокой по всему периметру создаваемого фундамента, они отстоят по высоте примерно на 20-25 см друг от друга.
В местах дверных проемов, углах здания и по периметру в соответствии с проектом к полотнам арматурной сетки вяжутся или привариваются вертикальные стержни арматуры диаметром 12 мм и высотой от 150-ти до 180-ти см, которые связывают фундамент и стены.
Конструкция монолитного фундамента с использованием элементов стеновой опалубки.
После окончательного затвердевания бетонной подошвы на арматурные штыри надеваются блоки, при этом необходимо для дополнительной устойчивости вертикальные стыки блоков размещать посередине предыдущего нижнего ряда. Расчет арматурных прутьев выполняют исходя из размера и веса сооружения. Установленные между элементами опалубки крепежи обеспечивают сборку без дополнительных швов.
На все углы конструкции следует обращать особое внимание: необходимо скреплять стыки опалубки не самостоятельно, а применить специальные крепежные угловые элементы. Можно приобрести специальные доборные заглушки и соединительные элементы, при их использовании процедура скрепления и подгонки значительно упрощается, главное – следить за уровнем плоскостей при сборке
Если нужно дополнительное армирование для усиления фундамента, предусмотрены специальные пазы, в которые устанавливается арматурный каркас. Его части обвязывают специальной вязальной стальной проволокой.
После проделанных операций можно заливать фундамент.
Несъемную опалубку можно использовать и для монтажа столбчатых фундаментов. Основным материалом для нее выступают асбестоцементные трубы определенного диаметра. Расчет труб выполняется на основании необходимого количества свай. В данных случаях при помощи бура по разметке фундамента в отмеченных местах производится выемка грунта. Затем в подготовленные отверстия вставляют трубы и заполняют их раствором. Сами трубы становятся частью конструкции, поддерживая изначальную форму.
https://www.youtube.com/watch?v=9UrJuYWN8Wo
Установка опалубки – это процедура, требующая ответственного подхода при выполнении каждого этапа изготовления конструкции
Именно поэтому при предварительной подготовке к строительству следует внимательно выполнить расчет, изучить все факторы, оценить и использовать все имеющиеся возможности и уделить внимание каждой мелочи
Пошаговая сборка разных видов опалубки
Монолитным бывает не только фундамент, но и стены, перекрытия. Их монтаж между собой немного отличается. Поэтому надо знать все нюансы, которые возникают во время работы.
Собираем опалубку для фундамента
Когда конструирование опалубки происходит при возведении ленточного фундамента, то применяют щиты из фанеры и досок. Срок службы строения будет зависеть от правильно сконструированной опалубки. Строительство фундамента лучше начинать в мае, когда заморозки проходят, или летом.
Как проводить классическое конструирование изделия из досок:
- После выравнивания углубления под фундамент, надо углы наметить, к которым будут прикручиваться остальные элементы;
- Деревянные щиты собирают после замера длины между угловыми брусками;
- Щиты скрепляют брусочками, расположенными на внешней стороне формы;
- Элементы, которые будут находиться напротив друг друга делают одинаковыми по размеру;
- Дальше проверяют щиты на герметизацию, сторона изнутри должна быть гладкой.
Собранные щиты необходимо накрепко соединять между собой. Снаружи ставят укосы на расстоянии друг от друга от 0,5 до 1 метра, чтобы сделать устойчивее конструкцию. Изнутри на щитах делают стяжки. Они могут быть съемными или несъемными.

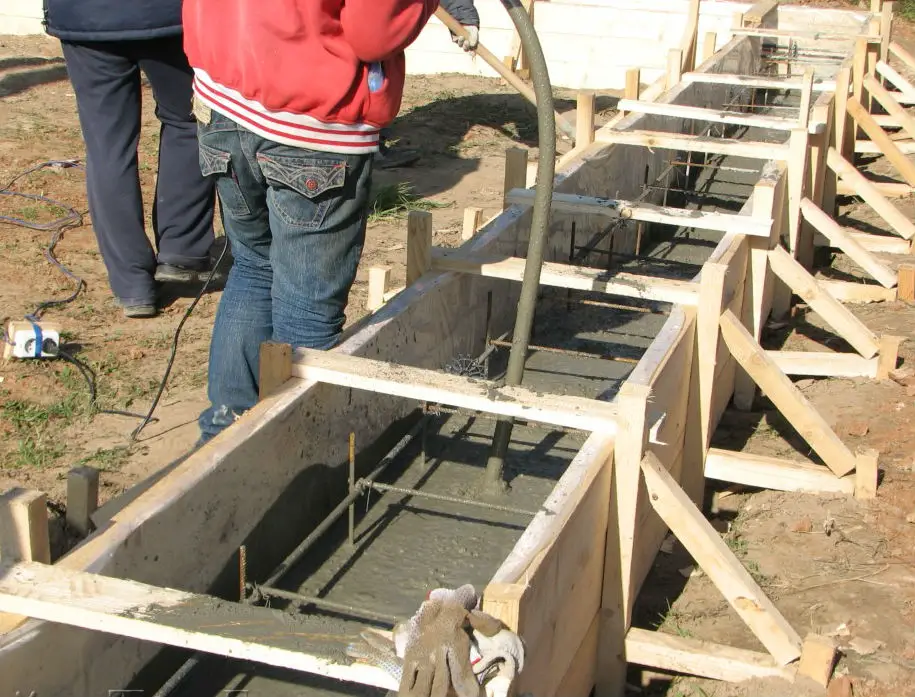

Только после всех проведенных действий по подготовке, можно заливать раствор бетона.
Собираем опалубку для стен
Такой вид опалубочной конструкции сложнее сделать. Она бывает двух типов:
- Мелкощитовая конструкция, которая собирается из фанеры небольших размеров. Такая опалубка используется для строительства построек внутри двора, домиков на даче или перегородок внутри здания.
- Крупнощитовая форма используется при возведении многоэтажных зданий. Для ее сборки применяются большие листы фанеры или листов из металла.
Чтобы стеновая опалубка получилась ровной, делают каркас из алюминия или металла, можно выбрать бруски. Собирается конструкция также в два ряда. Каркас строится на фундаменте, с находящимися внутри арматуринами. Внутренние щиты плотно состыковываются между собой.
Сейчас щиты промазывать не надо, так как их выпускают с пазами, чтобы вставлять выступы в выемки. Опалубка возводится быстро в виде конструктора, для нее не понадобятся дополнительные укрепляющие опоры. Главное, чтобы получить ровную конструкцию, необходимо точно придерживаться составленному плану.

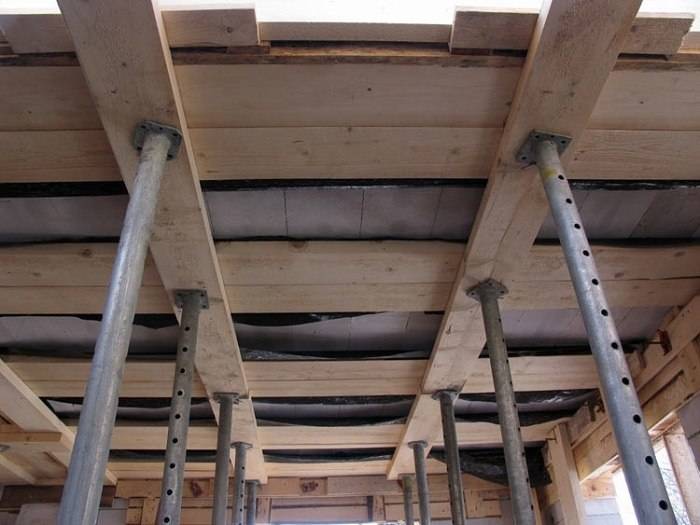

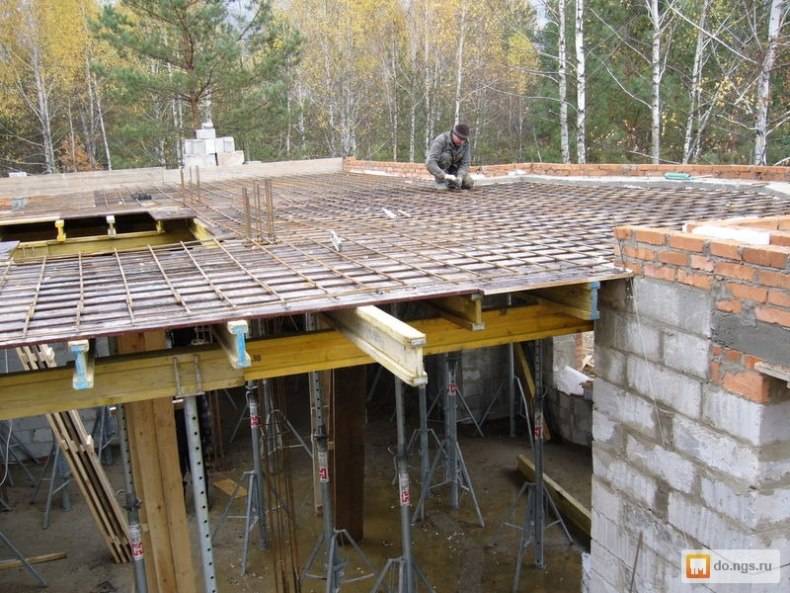

Собираем опалубку для межэтажного перекрытия
Каркас сооружают по такому же принципу, что и стеновой. Но имеются некоторые нюансы в работе:

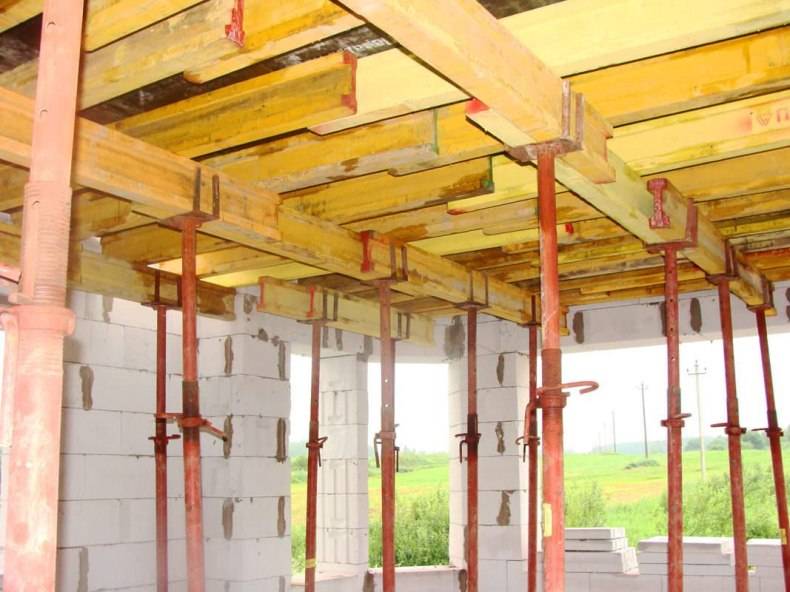

- По всей площади монтируемого участка устанавливают выдвигающиеся металлические треноги, которые специально предназначены для возведения монолитных перекрытий;
- На эти стойки накладывают балки из дерева, их скрепляют с готовыми стенами;
- На балки в виде решетки выкладывают поперечные бруски;
- Металлические или фанерные листы раскладывают по получившейся решетке, так получают дно опалубки;
- Дальше устанавливают боковые опалубочные щиты, их выравнивают по параллели и высоте;
- Сначала опалубку заливают наполовину, а потом в схватившийся раствор вставляют арматурные прутья;
- После этого полностью заливают раствором перекрытия.
Опалубочная конструкция должна быть такой ширины, чтобы несущие стены опирались на него. Для перекрытия используют плиты из железобетона. Главное, чтобы верхняя часть фундамента была горизонтальной, так прилегание будет качественным.
Назначение
Опалубка для ленточного или монолитного фундамента представляет собой форму, в которую заливают бетонный раствор. Ее делают в виде щита из деревянных досок или фанеры, материалов с добавлением полимеров. В результате образуется емкость, форма которой совпадает с бетонной лентой или монолитным основанием. Щитовую конструкцию возводят на участке отливки по размерам, указанным на рабочих чертежах.
Традиционно конструкцию возводят из обрезной доски. Более удобной является специальная опалубка из полимерных материалов. Она предназначена для многоразового использования. Для монтажа опалубочной конструкции используют прочный материал, чтобы он выдерживал давление, возникающее при твердении цементного раствора. Форма должна быть герметичной, чтобы раствор не вытекал через щели.
Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…
Конструкцию собирают из отдельных деталей. Внутренняя поверхность, контактирующая с бетонным раствором, должна быть чистой и ровной. Тогда после снятия формы основание требует минимальных отделочных работ. Элементы опалубки прочно соединяют друг с другом. Фиксацию выполняют только качественными элементами. При неправильном креплении фундамент дома получается деформированным.
Подготовка к ведению работ
Для начала необходимо заготовить такие пиломатериалы:
- доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
- брус сечением 10 х 5 см пойдет на распорки;
- бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
- проволока вязальная;
- гвозди, саморезы (подойдут недорогие черные);
- пленка полиэтиленовая плотная.
Неразборное ограждение из пенопласта
Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:
- высота щитовой опалубки принимается на 5 см больше проектного уровня цоколя;
- распорки и укосы устанавливаются с интервалом 0,7—1 м по всей длине ленты, причем с обеих сторон;
- число кольев равно количеству боковых подпорок;
- щиты по углам скрепляются между собой горизонтальными перемычками;
- при высоте основания более 1 м укосы должны подпирать опалубочные щиты в 2—3 уровнях, как сделано на фото;
- пленкой устилается вся внутренняя часть ограждений – от верхнего края щитов до дна траншеи.
Перед тем как сделать деревянную опалубку фундаментной ленты, закончите ряд подготовительных работ:
- Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
- Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
- Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.
Траншея в плотном грунте роется по ширине фундаментной ленты, а опалубка выставляется выше уровня земли
В процессе копки обратите внимание на уклон участка и сразу выведите дно котлована в горизонталь. В рыхлых и песчаных грунтах траншея расширяется до нужного размера, чтобы стенки не осыпались и не мешали монтажу ограждений на полную глубину
Материалы
Для опалубки фундамента берут разные стройматериалы. Они влияют на качество основания здания и скорость его возведения. Также они определяют возможность повторного использования бетонной формы.
Съемную опалубку для фундамента разбирают, когда плотность бетона достигает 50%. Обычно ее используют многократно. Количество заливок, выдерживаемых комплектом щитов, зависит от характеристик стройматериала, из которого они изготовлены. Самодельные конструкции хорошо выполняют свою функцию от 3 до 8 раз. Опалубка промышленного изготовления не теряет своей прочности после нескольких десятков заливок.
Несъемную конструкцию после твердения бетонного раствора не демонтируют. Она превращается в часть основания. Применение подобных моделей в строительстве началось несколько лет назад. Материалом для производства деталей является экструдированный пенополистирол.
На заметку!Альтернативным материалом для производства не демонтируемой конструкции становятся бетонные блоки с пустотами внутри. Они бывают угловыми, радиусными, стеновыми. Каждая деталь состоит из двух или трех стенок, скрепленных между собой перемычками. Их соединяют попарно замками. Чтобы сделать основание прочным и жестким в бетонный раствор закладывают арматуру.
Металлическая
Такая конструкция универсальна. Она подходит для опалубки монолитного строительства и возведения основания под частный дом. Конструкцию собирают из металлических листов толщиной 1-2 мм. Такую форму применяют при создании основания ленточного или плитного типа. Чтобы повысить жесткость, арматуру приваривают сразу к листам опалубки. При необходимости металлические листы изгибают, чтобы придать им нужную форму. Главным недостатком металлического варианта является большая цена.
Железобетонная
Здесь для устройства формы основания применяют бетонные плиты. Он получается неразборным. Когда конструкцию сооружают из деталей большой толщины, расход цементного раствора уменьшается. Показатели прочности основания и другие важные характеристики не ухудшаются. Монтаж бетонных плит невозможен без привлечения строительного крана из-за их большого веса.
Из пенополистирола
Форма блоков бывает разной. Из них собирают опалубку будущего основания, как из деталей конструктора. Их соединяют между собой металлическими шпильками либо замками. Такая конструкция удобна тем, что она одновременно обеспечивает гидро- и теплоизоляцию основания. Пенополистирольные блоки дорогие, но они сокращают время на возведение фундамента здания и упрощают последующую отделку.
Из дерева
Проще всего сделать опалубку для фундамента своими руками из деревянных досок либо из листовой фанеры. Эти стройматериалы всегда есть в продаже и недорогие. Для установки фундаментной формы не нужны сложные инструменты либо строительная техника. Но иногда самодельная конструкция нуждается в усилении из-за разного размера деревянных щитов.
Подручные материалы
Для заливки фундамента под небольшой частный дом или летнюю беседку форму собирают из любых подходящих материалов. Подходит шифер, профилированный лист и другие предметы. Из них делают сплошную конструкцию без просветов. Единственным достоинством такой разборной опалубки является ее низкая цена.
К недостаткам применения подручных материалов относят:
- сложный монтаж;
- высокую вероятность протечек;
- низкую несущую способность;
- необходимость установки дополнительных опор.
Какой материал используют
Опалубка может быть создана из различных материалов:
- Деревянная.
- Фанерная.
- Из пенополистирола.
- Металлическая.
Кроме того, имеются варианты из синтетических тканей или резины. Преобладают деревянные конструкции, поскольку они дешевы, могут быть использованы неоднократно и в разных размерах.
Многоразовые формы предназначены для массового производства отливок одинакового размера и конфигурации, поэтому их делают из более прочных и долговечных материалов.
Преимуществом деревянных конструкций является низкая стоимость и универсальность, но время сборки у них намного больше, чем у фанерных или металлических готовых щитов.
Порядок монтажа
Создание опалубки производится поэтапно:
- Нарезаются вертикальные поперечные планки. Их длина на 40-50 см превышает расчетную ширину щитов, так как их предстоит забивать в грунт. Для этого один конец заостряется для лучшего вхождения.
- Подготовка досок. Их нарезают по длине (при необходимости) и складируют на ровной поверхности. Оптимально — поблизости от траншеи, чтобы не пришлось носить готовые щиты на большие расстояния.
- Раскладывают поперечины с шагом 0,8-1,2 м. Верхний срез выравнивают по линии.
- Производят сборку щитов. Сначала прикрепляют верхнюю доску, затем максимально плотно прикрепляют остальные. Используются гвозди или саморезы.
- Щиты опускаются в траншею, выравниваются по осям и размерам. Заостренные концы вертикальных планок забивают в грунт до появления контакта горизонтальных досок с дном траншеи.
- Параллельно установленные щиты соединяются между собой поперечинами, определяющими толщину ленты. Их роль иногда выполняют П-образные хомуты, собранные из деревянных брусков.
- С внешней стороны устанавливаются дополнительные наклонные распорки, исключающие выдавливание щитов при заливке бетона.
ВАЖНО!
Внутреннюю поверхность опалубки следует застелить полиэтиленовой пленкой, чтобы обеспечить герметичность и предотвратить вытекание бетона. Как бы аккуратно и плотно ни собиралась опалубка, нагрузки при заливке очень велики и возникают резко
Щиты немного расходятся, что приводит к появлению щелей. Пленка позволяет сохранить материал и предотвращает непроизводительные потери.
Установка опалубки
Если панели состоят из нескольких длинных балок, их следует выровнять в соответствии с линиями разметки. Сложность заключается в том, что они должны быть одновременно выровнены по вертикали. Для крепления можно использовать размеченную и вертикально выровненную планку. При установке плоскость плит должна быть заподлицо с ними.
После точной подгонки возьмите спиртовой уровень и ведите по другому краю доски до тех пор, пока верхний край не станет ровным. Следующая панель позиционируется относительно предыдущей: они должны находиться на одном уровне и в одной плоскости.
Если доски сделаны без длинных балок, закрепите балку на дне траншеи по линии, обозначающей обрешетку, чтобы она служила упором. Панели укладываются на него, а затем фиксируются распорками.
Как сделать опалубку для фундамента своими руками (съемную): подготовительный этап
Перед началом сборки съемной формирующей конструкции необходимо приобрести соответствующие инструменты и материалы, а также стоит подготовить территорию, которая была определена под установку фундамента. Наиболее распространенным является ленточное основание. Для изготовления съемной опалубки потребуются такие материалы:
- доски шириной 100–150 мм и толщиной 25–30 мм;
- распорочные бруски 100х50 мм;
- колья толщиной 40–50 мм;
- проволока;
- гвозди;
- саморезы;
- полиэтиленовая пленка достаточной плотности.
Подсчет материалов для организации опалубки ленточного фундамента выполняется исходя из размеров будущего основания. Необходимо учесть несколько требований, позволяющих грамотно выполнить формирующую конструкцию. Высота опалубки, собираемой из фанеры, должна превосходить уровень цоколя на 50 мм. Распорки устанавливаются на строго определенной дистанции друг от друга (700-1000 мм).
Важно запомнить, что кольев должно быть столько же, сколько и боковых подпорок. Щиты в углах фиксируются между собой
Для этого применяются боковые перемычки. При организации опалубки используется плотная пленка, выполненная из полиэтиленового материала. Она должна покрывать всю внутреннюю часть ограждения. Перед тем как приступить к работе, рекомендуется посмотреть обучающие видео о том, как правильно сделать фундамент.
Подготовка места, где будет отливаться основание, включает в себя несколько видов работ. В первую очередь нужно вырыть в грунте канаву. Траншея должна соответствовать проектной глубине. При этом требуется, чтобы ширина канавы имела запас, на 10 см превышающий аналогичный показатель будущего ленточного основания.
Далее необходимо разровнять и уплотнить землю на дне траншеи. Затем производится выравнивание ее стенок. Одним из важнейших условий при заливке фундамента является организация на дне канавы специальной подушки из гравия и песка. Стандартная ширина этого слоя составляет 10-15 см.
В грунте, который имеет высокий коэффициент плотности, выполняется траншея, соответствующая ширине бетонной ленты. Причем опалубка в этом случае должна располагаться выше уровня почвы.

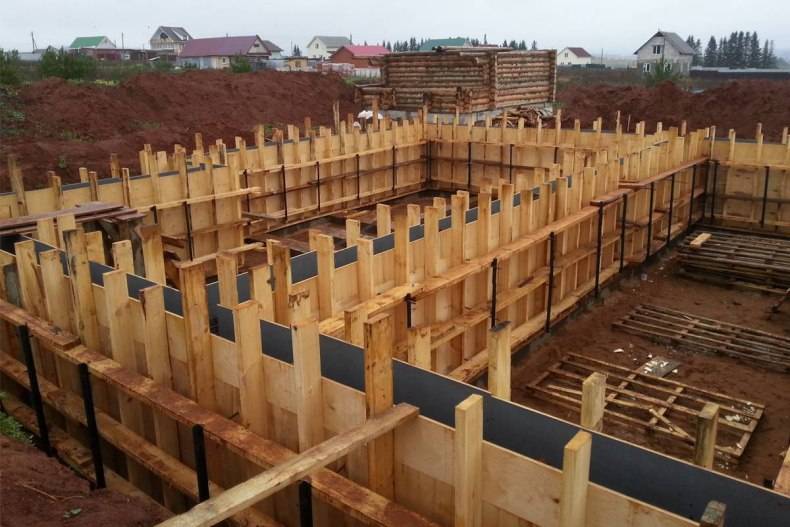

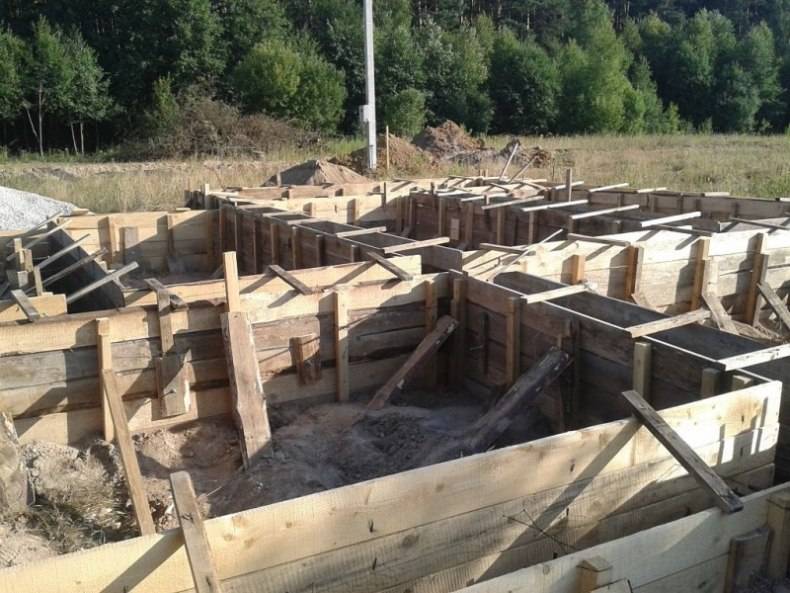

Опалубка для фундамента из досок
Дополнительные материалы
Во время монтажа опалубочной конструкции, кроме основных стройматериалов, применяют разные дополнительные приспособления. Обычно они нужны при возведении формы из дощатых щитов либо из подручного материала. Опалубка промышленного изготовления идет в комплекте со всеми крепежами.
Металлические шпильки
Они необходимы для высокого основания. С их помощи надежно фиксируют толщину фундамента ленточного типа по всей поверхности. Если высота основания не достигает 50 см, шпильки не нужны. Также их не применяют, если форма сделана из жестких листов или деревянных щитов. Шпильки удерживают стенки фундаментной формы и не допускают их распирания. Их вставляют в специальные трубки из ПВХ, в которые упираются внутренние поверхности формы после затягивания. С внешней стороны на шпильку надевают шайбы.
Раскосы

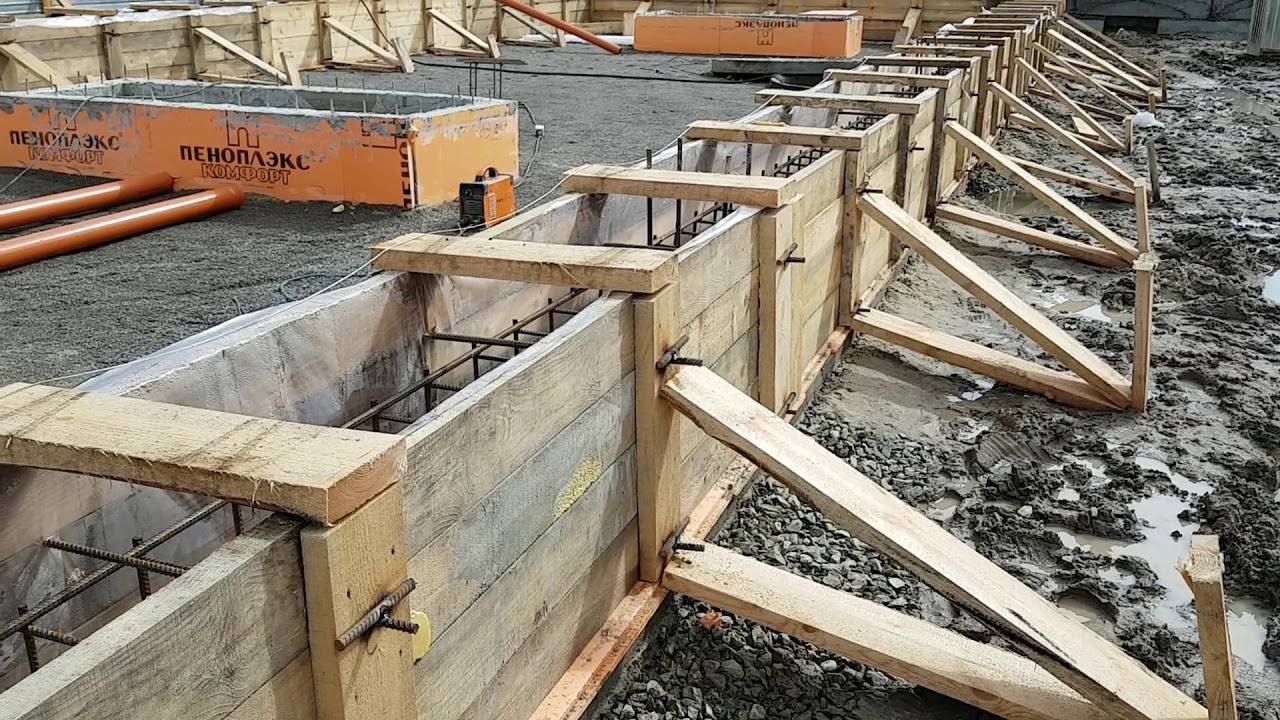

Чтобы ограждающие стенки не выгибались наружу, устанавливают раскосы. Их делают из деревянных брусков, досок. Необязательно используют новый материал. Вполне подходят старые детали или обрезки.
Беседка для дачи своими руками: виды, проекты и чертежи с фотоБеседки для дачи, сделанные своими руками, различаются конструкцией и используемыми материалами. Когда беседка – это…
Полиэтилен
Пленка из плотного полиэтилена предупреждает растекание бетонной смеси через щели в деталях формы. Очень часто самодельные элементы опалубки сколачивают из необрезной доски. Ее края неровные. В результате в щитах остаются крупные щели. Пленка их закрывает. К тому же она предупреждает сильное загрязнение деталей ограждения. Это увеличивает срок эксплуатации фундаментной формы.

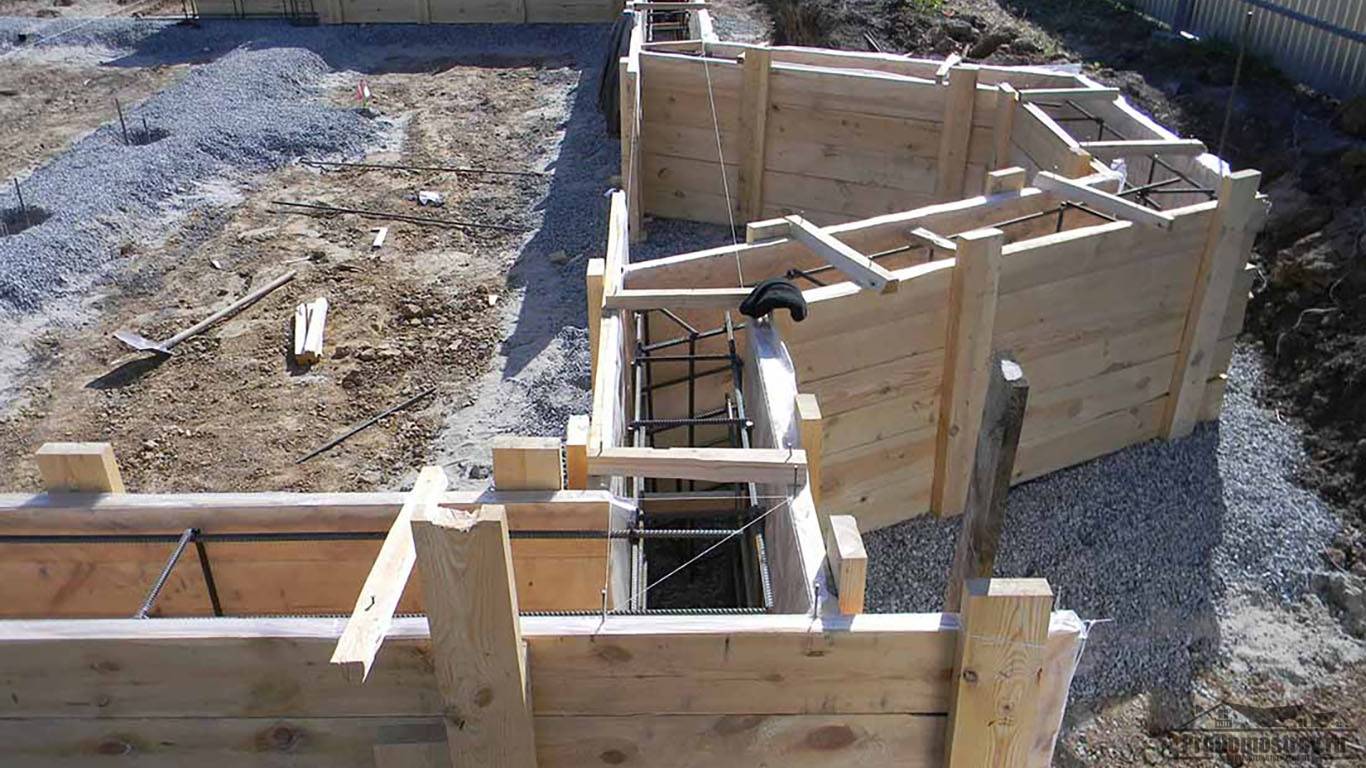

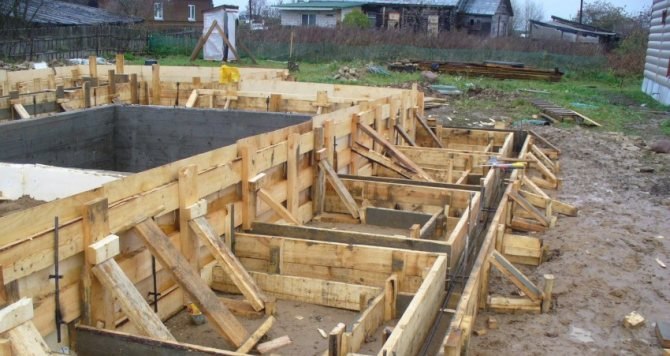

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.
Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:
Опалубка из фанеры
Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.
Опалубка из досок
Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.
Опалубка с утеплителем на всю глубину
Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.
Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.
Опалубка с утеплителем в подземной части
Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.
