Инструменты для работы
Когда все основные детали калитки готовы, следует определиться с замком и ручками. При необходимости нужно будет приварить скобы для крепления ручки с внутренней стороны.
Далее для сварки готовят инструменты и дополнительные материалы. Обязательно понадобится:
- сварочный аппарат;
- электроды для сварки стали марок МР-3 или АНО-21;
- молоток, кувалда;
- защитная одежда и сварочная маска;
- строительный уровень или простой отвес;
- мастерок или шпатель;
- несколько отрезков трубы, длиной 1000мм для перемычек при бетонировании столбов;
- бетонный раствор;
- для установки и сварки петель готовят закладные детали, обеспечивающие зазоры между калиткой, луткой и полом.
Подготовив все материалы и инструмент, приступают к изготовлению и установке калитки.
Выбираем тип калитки — соблюдаем гармонию
Выбирая тип калитки, в первую очередь необходимо обратить внимание на материал, из которого изготовлен сам забор. Правило № 1 — какой забор такая и калитка
Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила) на фоне забора из сетки рабицы
Правило № 1 — какой забор такая и калитка. Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила) на фоне забора из сетки рабицы.
Кованая калитка, здесь тоже будет смотреться не совсем уместно, к тому же, как правило, ограждения из сетки устанавливаются на металлические столбы круглого или квадратного сечения небольшого размера. Калитка имеет внушительный вес, поэтому для ее установки потребуются более мощные столбы, которые в итоге внесут диссонанс во всю конструкцию ограждения.
Поэтому лучшим вариантом здесь будет сварная калитка, изготовленная из стального профиля, с внутренним забором из той же сетки. Такая калитка имеет небольшой вес, и надобность в мощных столбах отпадет сама собой. А как это сделать,смотрите ниже, в том числе в видео.
Выбираем тип калитки — соблюдаем гармонию
Выбирая тип калитки, в первую очередь необходимо обратить внимание на материал, из которого изготовлен сам забор. Правило № 1 — какой забор такая и калитка. Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см
Ворота и калитка из профнастила) на фоне забора из сетки рабицы
Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила) на фоне забора из сетки рабицы
Правило № 1 — какой забор такая и калитка. Согласитесь, совершенно нелепо будет выглядеть калитка изготовленная из массивного профиля и профлиста (см. Ворота и калитка из профнастила) на фоне забора из сетки рабицы.
Кованая калитка, здесь тоже будет смотреться не совсем уместно, к тому же, как правило, ограждения из сетки устанавливаются на металлические столбы круглого или квадратного сечения небольшого размера. Калитка имеет внушительный вес, поэтому для ее установки потребуются более мощные столбы, которые в итоге внесут диссонанс во всю конструкцию ограждения.
Готовый каркас своими силами
Поэтому лучшим вариантом здесь будет сварная калитка, изготовленная из стального профиля, с внутренним забором из той же сетки. Такая калитка имеет небольшой вес, и надобность в мощных столбах отпадет сама собой. А как это сделать,смотрите ниже, в том числе в видео.
Замки для калитки
Врезной замок
Калитка испытывает температурные перепады, воздействие влажности и атмосферы. Особенностью замка является зауженная планка и короткий промежуток от нее до оси запора.
Врезной замок выбирают больше половины пользователей. Навесные замки относятся к категории ненадежных запоров и ставятся на дачах, огородных участках. Реечные запоры включают засов, который передвигается по петлям. Накладной замок надежный, для его монтажа нужна дрель и сварка.
Электромеханические запоры состоят из затворного устройства и щитка управления, для работы потребуется электричество, как и для электронного замка. Радиоволновой замок работает по принципу автосигнализации и трудно взламывается.
Обшивка конструкции
Обшивку можно выполнить из различных материалов:
- поликарбонат;
- профнастил;
- деревянный брус;
- сталепрокатные листы.
От обшивочного материала, будет зависеть способ его монтажа:
- Профнастил можно крепить как с наружной, так и внутренней стороны конструкции. Ворота из такого материала можно украсить коваными элементами. В этом случае, профлисты нужно устанавливать снаружи. Крепежным материалом служат саморезы по металлу и заклепки.
- Установка сталепрокатных листов, требует применения сварочных работ. Без посторонней помощи здесь не справится, так как материал очень габаритный и тяжелый. Несомненно, такие ворота будут весьма прочными, но при установке петель, нужно учитывать, что им придется выдерживать большую нагрузку из-за веса конструкции.
- Листы поликарбоната устанавливаются практически так же, как и профнастил. Крепят при помощи саморезов или пресс-шайб.
- Деревянная обшивка менее практична по сравнению с металлом, так как дерево подвержено воздействию атмосферных явлений, насекомых и т.д. Чтобы такие ворота прослужили как можно дольше, нужно произвести обработку противогрибковым средством и специальной грунтовкой по дереву. Затем обшивку покрывают лаком или краской.

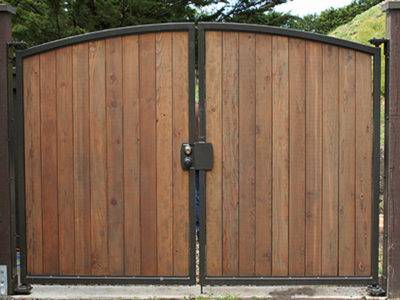

На фото изображены деревянные ворота на металлическом каркасе.
Ворота с деревянной обшивкой
Выбор профнастила, труб и электродов
Хотя главные рекомендации здесь будут посвящены вопросу, как сварить ворота и калитку из профтрубы, нужно посвятить несколько строк выбору профилированного листа для их изготовления. Закажите профнастил с размерами по длине, равными высоте будущих калитки и створок. На цене покупки это не скажется, а вам не придется резать заготовки и нарушать их антикоррозийное покрытие. Лучше всего для обшивки каркаса использовать профнастил марок НС-21 и С-20. Крашеный лист стоит несколько дороже, но он более защищен от коррозии. Оцинкованный профнастил стоит чуть дешевле, но он менее стоек к внешнему воздействию. Полезная ширина листов отличается от полной ширины, поэтому при расчете их количества учитывайте, что листы будут укладываться внахлест. На калитку уйдет только 1 панель. Чтобы не нарушать защиту кромок, ширину входа можно сделать в соответствии с габаритами листа. Его полная ширина составляет 1150 мм (С-20) или 1051 мм (НС-21).

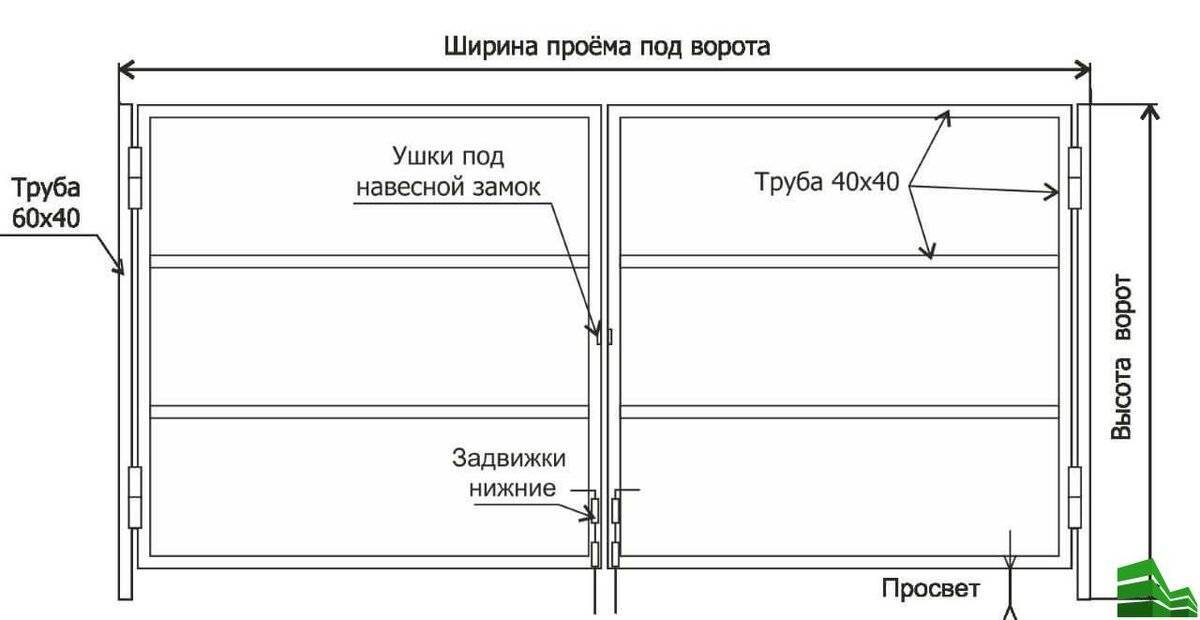

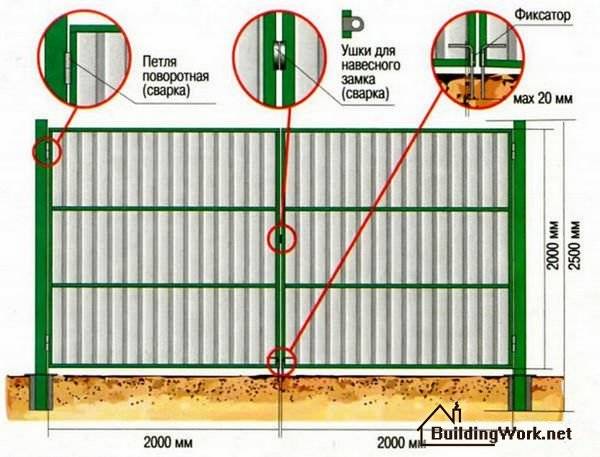

Схема каркаса ворот для крепления профнастила.
Скорее всего, вы будете покупать трубы на той же металлобазе. Толщина их стенок не должна быть тоньше 2 мм. Такие параметры обеспечат достаточную жесткость конструкции.
Кроме того, более тонкие стенки профильных труб легче прожечь при сварке. Купите 10 м профтрубы 60х60. Эти стойки будут опорой для створок ворот и калитки с высотой 1,8-2 м. Длина трубы 40х20 будет зависеть от высоты и ширины створок и калитки. Для ворот с проемом в 3 м нужно 17 м профиля, а для калитки 1-метровой ширины — 7 м.
Исходя из толщины профиля, следует выбрать и электроды.
Можно посоветовать приобрести электроды марки АНО-21. Если электроды долго хранились, их нужно прокалить в духовке при температуре 350°С. Время процедуры — около 1 часа. Если вы обладаете опытом в сварочных работах, можете использовать более толстые электроды, но их толщина не должна превышать 3 мм
При работе с ними важно не допустить перегрева металла
Кроме того, усиленное плавление кромок профиля происходит из-за щелей на стыках между краями соседних заготовок
Чтобы свариваемые трубы плотно прилегали друг к другу, особое внимание уделяйте точности разметки. От нее напрямую зависит качество сварного шва
При разметке мест разрезов трубы линии наносите на все ее грани, чтобы отрезной диск шлифмашинки вести точно по ним. Более тонкие круги (1,8 мм) обеспечивают более точную резку. Однако круги потолще (2,2 мм) менее гибки, поэтому они прочнее и меньше отклоняются от «заданного курса».
Правила ТБ при сварке
Перед началом сварочных работ очень важно запомнить правила безопасности, которые необходимо выполнять в точности, без малейших отступлений
важно проверить, чтобы рабочее место для сварочных работ оснащалось мощной вытяжкой или доступом сильной естественной вентиляции;
обязательно применять защитные средства: маску и очки, которые помогут защитить лицо сварщика от излучения дуги;
работать надо в сухих перчатках из специальной кожи: это обезопасит от воздействия электрического тока;
важно правильно хранить газовые баллоны;
вокруг рабочего места, где предполагается сварить ворота, не должно находиться никаких легко воспламеняющихся веществ и элементов (банок с красками, опилок, ветоши).
Какую профильную трубу выбрать, советы
Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.
Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.
Второй этап – сварка каркаса
В то время, пока застывает раствор, можно заняться изготовлением рамы калитки из профильной трубы. На слесарном верстаке или любой другой ровной поверхности выкладываются нарезанные по чертежным размерам сегменты каркаса. Места под сварку зачищаются болгаркой, напильником или наждачной бумагой. Располагаем отрезки в предполагаемую конструкцию и крепим их (желательно струбцинами).
Далее нужно решить: варим каркас своими силами или нанимаем сварщика. Для самостоятельной работы с ручной дуговой сваркой требуется соответствующая квалификация.
Ни в коем случае не пытайтесь варить сами, если не имеете навыка. Это опасно для здоровья и жизни.
Сварка выполняется поэтапно:
- Прихватывается внешний контур труб.
- Проверяется перпендикулярность углов ниткой и угломером.
- Прихватываются внутренние перегородки и снова проверяются.
- Все соединения надежно свариваются.
- Сбивается окалина, зачищаются неровности.
В сети есть достаточно видео на тему: «как самому сварить калитку из профильной трубы», но в первый раз рекомендуется работать в паре со специалистом.
К готовой конструкции привариваются петли опор и косынки под замок. Желательно проверить открытие/закрытие каркаса на опорах. Остается прогрунтовать и покрасить изделие пульверизатором. Подобная рама калитки из профильной трубы изображена на фото.
Третий этап – крепеж обшивки
Если внутри образовавшихся ячеек калитки элементы декора не предусмотрены, то ее можно обшить листами стали, деревом, углеродными панелями, профнастилом и другими материалами.
Для начала размечаем необходимый нам лист по размеру каркаса, после чего отрезаем его болгаркой. В раме и закрепленном на ней листе через равное расстояние высверливаются отверстия. Сверление также производится и в косынках под замок, и под ручку в обшивке. С помощью шуруповёрта и саморезов притягиваем лист к профилю.
Заключительный этап – монтаж калитки. После всех проделанных операций можно ставить на петли готовую обшитую и окрашенную калитку. Привинчиваем замок к косынкам и ручку к нему.
На этом все. Наша собственноручно изготовленная калитка из профильной трубы готова.
Подготовительные работы и разработка чертежа
Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала. За основу можно взять готовые проекты, которые есть на различных Интернет-ресурсах в свободном доступе, либо сделать свой, исходя из предпочтений
Важно выполнять замеры точно в миллиметрах, это позволит избежать ошибок при создании конструкции
Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.
Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.
Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.
Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.
Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.
Размеры и форма
Для сплошной калитки в качестве столбов берут профилированную трубу сечением 60*60*3 мм. При этом стенки лучше выбрать потолще, так как это скажется на долговечности конструкции. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

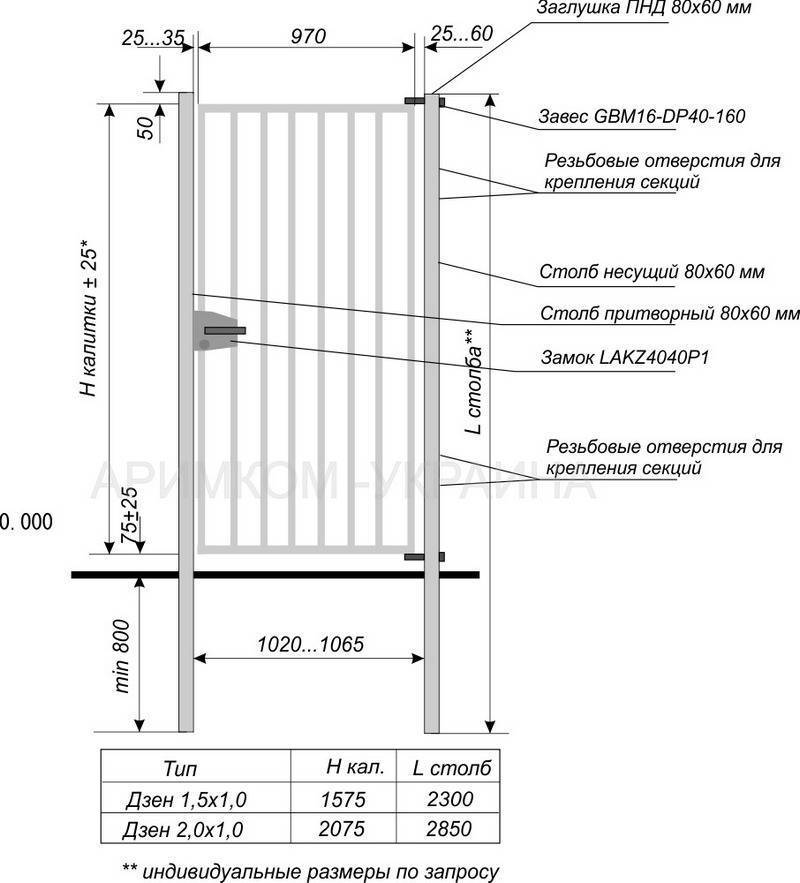

Калитка — устройство, размеры
Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см. Эти размеры основаны из практических соображений, так как зимой или осенью проходить в верхней одежде в узкую калитку с шириной 70-75 см будет неудобно, а также будет трудно пронести при необходимости какие-то крупные вещи.
Ещё стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого значения и прибавив к нему высоту калитки, изготавливают опоры.
Дополнительные укосины увеличивают жесткость
Лопатой или при помощи бура в земле делают яму, на дно которой засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом) и заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас калитки.
Как правильно сварить калитку
Выбирают место размещения прохода в ограждении с учетом удобного подхода к зданию, ровной местности без уклона. Под раздвижные калитки делают фундамент:
- убирают плодородный слой с поверхности земли на 15 – 20 см;
- роют траншею на ширину и глубину 0,5 м, длина основания будет равна половине длины створки (для полотна 1 м нужно вырыть траншею 0,5 м);
- делают два углубления для установки столбов на глубину 1,3 – 1,5 м, а ширину применяют в 2,5 раза больше сечения стойки или столба;
- выполняют песчано-щебеночную подсыпку, трамбуют;
- сваривают арматуру, укладывают на дно фундамента.
Установка столбов
Масса калитки оказывает влияние на подбор диаметра стоек. При расчете учитывают вес каркаса и заполнителя, навесов, запоров. Столбы калитки не должны визуально отличаться от опорных элементов забора. Единственное отличие состоит в том, что на них будут размещены навесы и запоры.
Опоры ставят так, чтобы по высоте они были немного выше калиточного полотна, а створка была выше уровня земли на 5 – 10 см. Створка со временем может расшатать столб, поэтому его закапывают на глубину не меньше 1 м, при этом нижний конец углубляют в подушку из щебня.
На подземной части наваривают металлические пруты крест-накрест для устойчивости, которые затем бетонируют. Навешивают каркас только через неделю, когда бетон полностью застынет и наберет прочность.
Изготовление каркаса
Чтобы сделать калитку из металлопрофиля, нужно сварить каркас из трубы. Перед порезкой деталей поверхность обезжиривают и очищают специальными препаратами. Наносят антикоррозионное средство. Трубу в углах нарезают под 45°, а Т-образные соединения стыкуют под 90°.
Измеряют ширину изделия между столбами по месту.
Пошаговая инструкция:
- отрезают поперечины и стойки (по 2 штуки);
- перекладины прихватывают точечной сваркой к закладным деталям, учитывая горизонтальность;
- к ним сплошным швом приваривают стойки;
- контролируют вертикальность, прямые углы, ставят навесы.
Навешивание на столбы
Установка закладных
Для крепления рамного каркаса в столбах бетонируют закладные элементы. В кирпичных опорах аккуратно подрезают кирпич, чтобы села пластина. На один пролет их ставят, как минимум, две штуки. На металлических стойках петли фиксируют к столбам с помощью вертикальных шин из уголка для установки навесов. Сваривать нужно сплошным швом, ведя его по месту стыка.
Бытует мнение, что петли можно фиксировать непосредственно к закладным элементам. Но такие детали не смогут долго выдерживать динамические нагрузки от передвижения створки. Поэтому ставят вертикальную шину. Элемент дополнительно заглубляют в грунт, если вес калиточного полотна большой. Дополнительно приваривают швеллер по низу на ширину от одного столба к другому.
Установка петель
Монтаж петель на шине столба — ответственный момент, которому уделяют внимание. Первой устанавливают нижний навес, при этом делают неоднократную проверку горизонтальности и вертикальности уровнем и перепроверяют отвесом
Предварительно его прихватывают сваркой, а после выверки сваривают сплошным швом.
Второй монтируют верхнюю петлю, при этом соблюдают вертикальную ось установки. Действия ничем не отличаются — контролируют горизонтальность и вертикальность. После окончательной выверки отбивают точки крепления горизонтальных перекладин. Калитка должна открываться в проеме без задержки.
Обшивка и декор
Кованая конструкция
Заполнение из дерева является популярным, т. к. материал относится к категории экологически безопасных зашивок. Древесина горит, уничтожается микроорганизмами, впитывает влагу, поэтому для обшивки требуется обработка перед установкой.
Профилированный профнастил монтировать просто, на его поверхности уже присутствует антикоррозионная защита. Материал легкий с большим выбором вида поверхности.
Ковка представляет собой художественную разновидность металлических деталей отделки. Это долговечная орнаментная вязь, которая сочетается со многими отделками.
Поликарбонат бывает прозрачным и с цветовым оттенком. Материал позволяет рассматривать внутреннее пространств двора в размытых очертаниях.
Покраска изделия
Просто покрасить детали калитки нельзя, т. к. покрытие со временем потускнеет или начнет отходить слоями. Изменения внешнего вида вызывает коррозия под отделочным слоем.
Последовательные действия в процессе окончательной обработки:
- зачистка покрытия с применением болгарки с кругом;
- если на конструктивном металле есть следы строй краски (б/у труба), его удаляют специальными смывками;
- обработка препаратами от ржавчины;
- зачистка наждаком, обезжиривание ацетоновыми растворителями.
Размеры и форма
Можно сварить калитку в виде арки, эллипса и любой другой формы. Самая популярная форма – прямоугольная с несколькими перемычками для скрепления стоевых деталей и придания жесткости. Возможна установка вместе со столбами, но чаще всего калитку навешивают на петли уже стоящих столбов.
Распространенные размеры деталей для самой простой конструкции: высота 2100 мм, ширина разнообразная, в зависимости от установленных столбов.
Старые домовладения обустраивались довольно узкими и неудобными калитками, поэтому, возможно, придется внести изменения для забора, перенеся столбы и расширив проем. Как правило, вход делают шириной 1000 мм.
Обшивка
Если вы зашиваете калитку сеткой или прутками, их следует закрепить перед установкой на столбы. При укладке листа профнастила, крепить его следует после выполнения сварки. Профнастил закрепляют на саморезы, шляпки которых закрывают декоративными накладками.
Без качественной сварки калитка долго не простоит. Для надежности обязательно проверяйте заполнение шва металлом расплава.
Перед сваркой проверьте лишний раз правильность установки детали или конструкции в целом. Не торопитесь.
Перед обшивкой листами профнастила, обязательно обезжирьте все поверхности и пройдите сначала грунтовкой, а затем краской, сочетающейся с цветом декоративного покрытия калитки и забора.
Правильно и качественно выполнив все работы по сварке и монтажу калитки, вы получаете бесценный опыт изготовления рамных конструкций.
Материалы для обшивки калитки
Обшивка
Если вы зашиваете калитку сеткой или прутками, их следует закрепить перед установкой на столбы. При укладке листа профнастила, крепить его следует после выполнения сварки. Профнастил закрепляют на саморезы, шляпки которых закрывают декоративными накладками.
Без качественной сварки калитка долго не простоит. Для надежности обязательно проверяйте заполнение шва металлом расплава.
Перед сваркой проверьте лишний раз правильность установки детали или конструкции в целом. Не торопитесь.
Перед обшивкой листами профнастила, обязательно обезжирьте все поверхности и пройдите сначала грунтовкой, а затем краской, сочетающейся с цветом декоративного покрытия калитки и забора.
Правильно и качественно выполнив все работы по сварке и монтажу калитки, вы получаете бесценный опыт изготовления рамных конструкций.
Сварка каркаса
Сварку можно сделать первой, а потом ставить столбы, но можно и наоборот. На сварку конструкции много времени не потребуется. На ровной поверхности выкладывают стоевые части и перемычки.
Выставляют их по уровню. Соединяют стоевые и верхнюю перемычку. Ставят по 2 прихватки на каждой стойке с наружной и боковой стороны. Таким же образом прихватывают нижнюю деталь.
Рулеткой замеряют диагональ. Допускается перекос в 2 мм по стороне, но лучше сделать без перекоса. Выставив диагональ, прихватывают с наружной торцевой поверхности стыков. Размечают и прихватывают дополнительную распорку конструкции. Она должна стоять заподлицо с поверхностью стоек.
Обваривают всю конструкцию со всех сторон. Лицевую сторону калитки, на которую будет крепиться обкладка, зачищают болгаркой. Все остальные стыки оббивают молотком и проверяют качество шва сварки.
При больших порах обваривают эти места еще раз. Теперь можно немного зачистить неровности стыков, не нарушая шов. Калиточная конструкция готова.
Необходимо приварить петли на каркас калитки. Это можно сделать и при навешивании ее на столбы, но сварка в нижнем положении обеспечит более качественный шов.
Для сварки, размечают от края конструкции одинаковое расстояние, выставляют петли соосно друг к другу и калитке, прихватывают в нескольких местах. Еще раз проверяют правильность установки петель и проваривают их с двух сторон.
Изготовление
Металлические распашные ворота для гаража — наиболее доступный вариант. В конструкцию имеет смысл также включить калитку. Она позволит проходить в гараж, не открывая створки. Особых сложностей возникнуть с калиткой не должно. На чертеже она будет ограничена рамой и усилена дополнительными балками.
Первым шагом в изготовлении будет разработка чертежа. Как было отмечено выше, обычно берут стандартную схему и дополняют её по своему желанию, например, калиткой. Металлические распашные ворота будут состоять трёх элементов:
- Полотно из листов металла. Этот элемент будет самым тяжелым в конструкции.
- Каркас. Его выполняют из прокатного уголка.
- Крепеж. Из материалов вам будут необходимы стальные уголки 65 на 65 миллиметров, оцинкованная сталь/алюминий, профиль.
Рекомендуется брать сталь с толщиной от трёх миллиметров и больше. Помимо этого, для ворот понадобятся петли и замки. Из инструментов вам пригодится болгарка, сварочный аппарат, измерительные приборы.
После покупки стройматериалов можно начать изготовление внешней и внутренней рамы. Из уголка вырезают заготовки требуемого размера. Заготовки выкладывают на землю в виде будущей рамы. Форму измеряют уровнем
Обращайте внимание на отсутствие неровностей и перекосов. Они крайне негативно влияют на надежность конструкции и её долговечность. Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами
Сделайте из них подкладки и еще раз проверьте форму на неровности
Чтобы зафиксировать заготовки на земле, можно воспользоваться подручными материалами. Сделайте из них подкладки и еще раз проверьте форму на неровности.
Как сварить ворота в гараж?
После проверки следует приступать к сварке. Качество сварных швов будет сказываться на прочности будущих ворот, поэтому к процессу необходимо отнестись со всей серьезностью. Затем наступает очередь внутренней рамы. Её изготавливают аналогичным образом – раскладывают на земле заготовки, проверяют и сваривают их. Сварные швы в обязательном порядке отшлифовывают болгаркой.
Следующий шаг – работа с обшивкой. Как и в случае с рамой будет два элемента – правая и левая створка. Материал, например, оцинкованную сталь обрезают, исходя из размеров створок.
Обрезать следует, учитывая нахлёст. Достаточным нахлёстом является 1-2 сантиметра листа. После этого полотно начинают крепить к каркасу.
В первую очередь лист необходимо приваривать по углам и к середине. Потом переходят на низ листа и его периметр. Точки, оставшиеся по углам, обрезают.
Теперь можно приступать к петлям и замку. Нижние части петель приваривают к раме. Верхние на наружную створку. Чтобы усилить конструкцию, используют арматуру или металлические полоски. На ворота можно установить штыревой стопор или засов. Решения позволяют надежно закрывать гараж изнутри. Стопор легко изготовить самостоятельно из отрезка трубы.
После всех подготовительных и сварочных работ конструкцию нужно покрасить и установить на гараж. Для этого сначала скрепляют внешнюю и внутреннюю раму, использую пластины из металла. Пластины имеют толщину 4-5 сантиметра. Крепёжный шаг равен 50-60 сантиметрам. Затем ворота навешивают и утепляют.
Подготовительные работы и разработка чертежа
Деревянная калитка для дачи пошаговая инструкция с фото
Великолепно смотрится деревянная калитка для дачи – пошаговая инструкция с фото поможет изготовить её легко и быстро. Для конструкции потребуются доски из лиственницы. Именно этот вид древесины предпочтителен, так как он меньше подвержен гниению и отличается декоративным срезом. При желании можно заменить его сосной.
Таким образом, необходимо подготовить:
- заготовки из лиственницы размером 2000 x 140 x 20 (10 шт.);
- сосновые доски 2000 х 150 х 50 (2 шт.);
- петли (2 шт.);
- металлозубчатые пластины (6 шт.);
- латунные пластины (4 шт.);
- латунные саморезы (40 шт.);
- уголок;
- щеколду;
- дверную ручку;
- грунт;
- защитное средство;
- яхтенный лак;
- стамеску и молоток;
- ножовку;
- дрель;
- шуроповёрт;
- электролобзик;
- рубанок;
- пузырьковый уровень;
- карандаш и кисточку;
- шкурку;
- верёвку.
Желательно заранее набросать схему калитки, чтобы иметь представление об этапах установки.
Изготавливается калитка так:
Из сосновых заготовок сделать боковины. На них крепятся петли.
Выровнять элементы по вертикали с помощью уровня.
Опорные доски прикрепить к бетонным столбам.
Обработать древесину несколькими слоями антисептика и защитного состава, покрыть яхтенным лаком.
Установить опорную планку, применив саморезы.
Собрать раму, скрепив углы латунными планками и саморезами.
Укрепить конструкцию с помощью металлозубчатых пластин, которые вдавливаются в дерево и прибиваются.
Такая пластина сделает калитку надёжной и долговечной.
Подогнать петли для калитки.
Монтировать петли на опорную планку.
Вставить раму в проём, чтобы проверить соответствие размера.
Из доски сделать подкос, который придаст конструкции жёсткости.
Прикрепить подкос к раме с помощью пластин.
В результате получается прочная рама для калитки.
Зафиксировать раму к петлям, обшить ее досками. Первая заготовка устанавливается к опоре, которая выставляется по уровню.
На каждую доску обшивки приходится по 2 самореза, на угловые – по 3.
Нашить все доски.
Отверстия для саморезов просверлить заранее и отзенковать так, чтобы шляпки немного утопали в материале.
Монтировать ручку. Для удобства работы советуем пока не закреплять вторую с края доску – через проем легко доставать до обеих сторон калитки.
С помощью карандаша и верёвки, образующих циркуль, прочертить окружности в верхней части конструкции.
По полученным линиям сделать срезы электролобзиком, обработать спилы так же, как и заготовки, только завершить не одним, а двумя слоями лака.
Установить латунный уголок, который не позволит петлям выровняться.
Закрепить саморезом фиксатор из резины.
Такая пошаговая инструкция с фото деревянную калитку для дачи поможет сделать без особых трудностей.
Обустройство распашных ворот с калиткой
Самостоятельное строительство такого вида ворот с калиткой отличается простой и производится поэтапно:
- Сначала рисуют чертеж и определяют количество требуемых материалов.
- При использовании старых труб, их зачищают болгаркой и шлифовальным кругом, можно применить обычную наждачную бумагу.
- Если трубная продукция приобретена недавно и еще не проржавела, то ее обязательно обезжиривают, используя бензин или растворитель для красок. Также изделия можно покрасить.
- Разрезают и намечают приобретенные материалы. Если калитка будет иметь прямоугольную форму, то профтрубы нарезают попарно.
- Применяя ямобур, делают углубления для установки опорных столбов.
- Дно канавок засыпают щебнем, который станет для опор подобием подушки. Потом всю конструкцию бетонируют смесью из цемента, щебня и песка в пропорции 1:4:2. На затвердевание раствора отводят два дня.
- Дальше необходимо максимально точно выполнить сварку своими руками каркаса ворот из профильной трубы. Это требуется сделать таким образом, чтобы у конструкции все имеющиеся углы и диагонали получились одинаковыми по размеру.
- После нужно приварить петли к опорным столбам, а затем — к каркасу ворот.
- Когда завершена уборка последствий сварки, приступают к шлифовке поверхности, после чего ее обрабатывают грунтовкой и ждут, когда она высохнет.
- Наносят краску по металлу.
- К готовой раме прикрепляют саморезами профлисты. Их можно располагать с наружи или изнутри каркаса – это зависит от личных предпочтений хозяев участка. Если запланировано украшение калитки с использованием кованых элементов, тогда листы фиксируют исключительно изнутри каркаса ворот. Когда для отделки будут использоваться деревянные доски, то их предварительно покрывают лаком. Кованые изделия сваривают с каркасом ворот.
Обшивка
Если вы зашиваете калитку сеткой или прутками, их следует закрепить перед установкой на столбы. При укладке листа профнастила, крепить его следует после выполнения сварки. Профнастил закрепляют на саморезы, шляпки которых закрывают декоративными накладками.
Без качественной сварки калитка долго не простоит. Для надежности обязательно проверяйте заполнение шва металлом расплава.
Перед сваркой проверьте лишний раз правильность установки детали или конструкции в целом. Не торопитесь.
Перед обшивкой листами профнастила, обязательно обезжирьте все поверхности и пройдите сначала грунтовкой, а затем краской, сочетающейся с цветом декоративного покрытия калитки и забора.
Правильно и качественно выполнив все работы по сварке и монтажу калитки, вы получаете бесценный опыт изготовления рамных конструкций.
