Как правильно приварить гаражные петли своими руками

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли;
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
• квадратные. Применяются крайне редко. В настоящее время практически не производятся;
• шестигранные.

Основные виды приварных петель, различающихся по форме

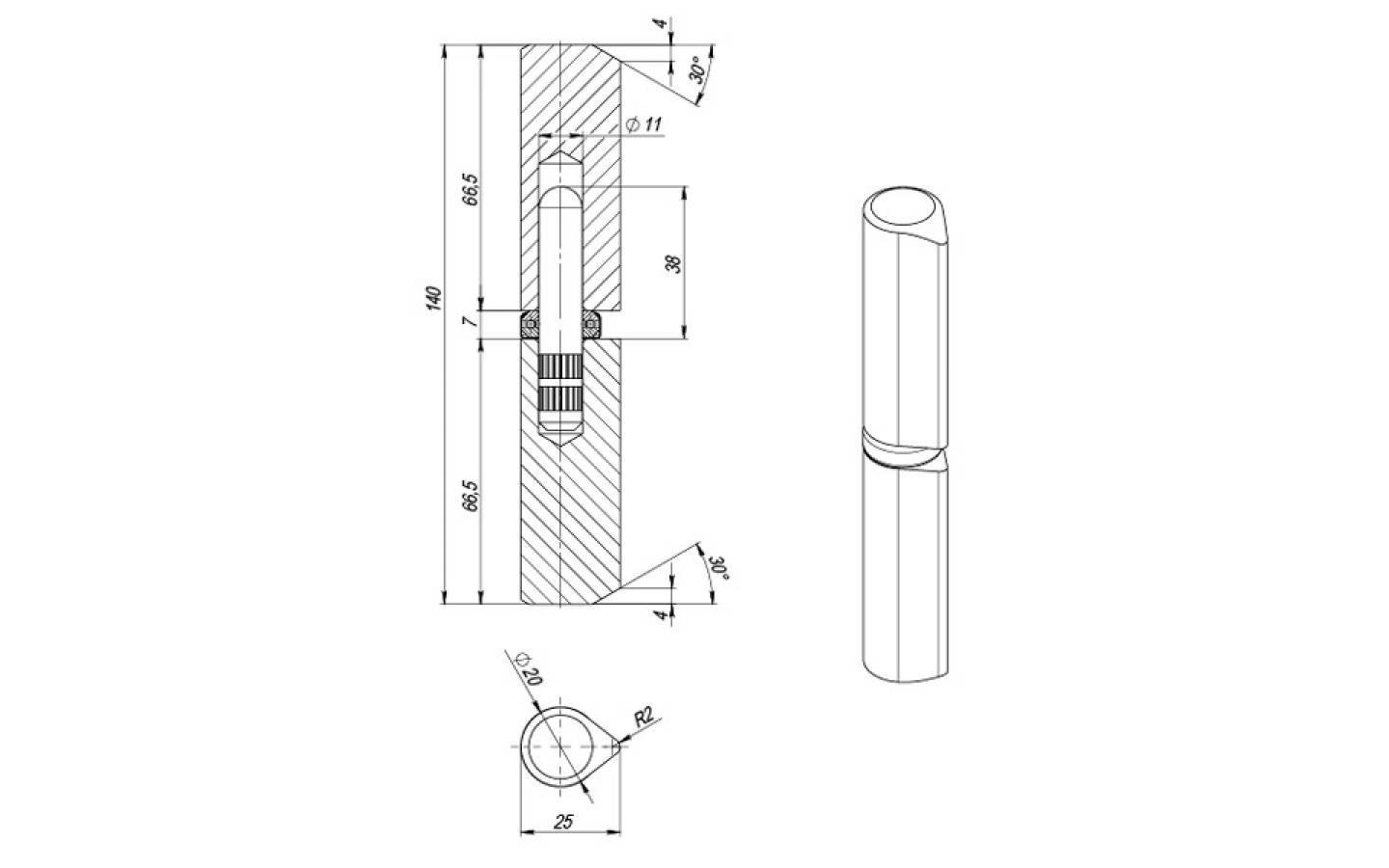

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

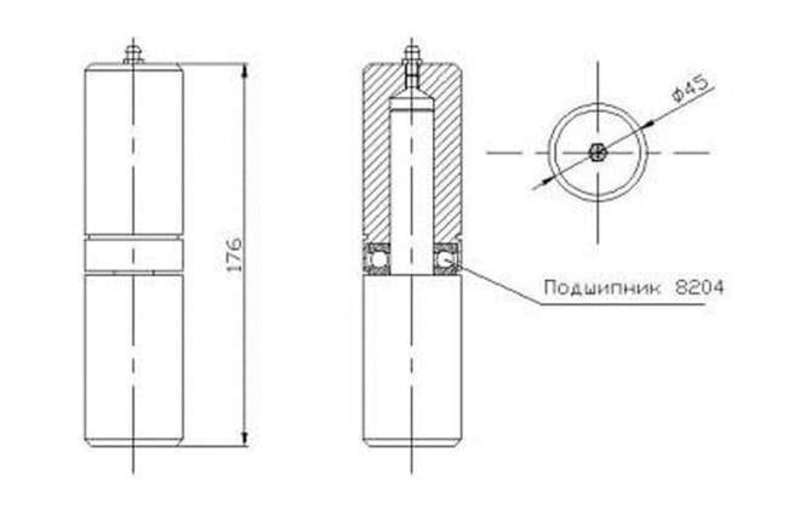

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

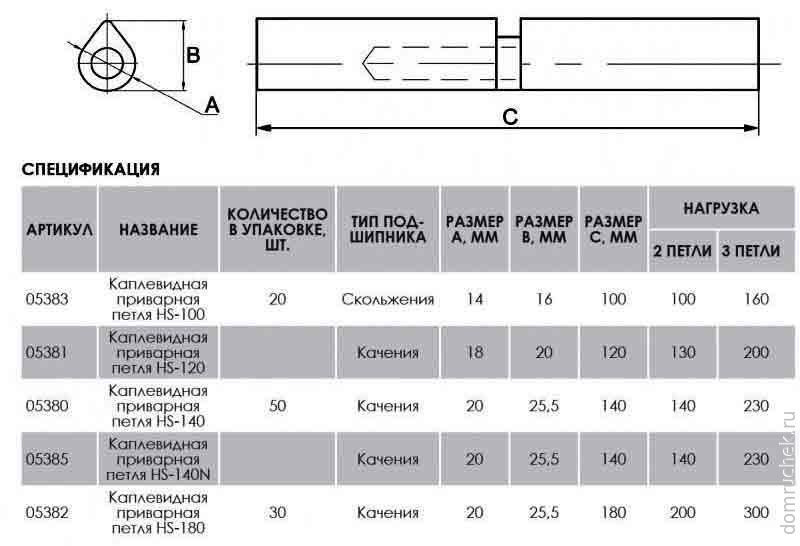

Таблица для выбора размеров и количества дверных петель

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

• створки должны стоять вертикально, отвес поможет проверить расположение;
• требуется убедиться, что петля расположена параллельно краям створки;
• затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

1. Сделать перемычки, параллельные верхней части.
2. Осуществить их фиксацию.
3. Своим расположением они должны делить полотно на три равные части.
4. Приварить элементы.
5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

• изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
• расстояние должно быть для трех таких деталей;
• к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
3. Затем одевают их на приваренные нижние части петель.
4. В подвешенном состоянии нужно попытаться открыть створку.
5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
7. После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Необходимые для работы инструменты

Сварка петель на ворота невозможна без использования определенного набора инструментов. Так, перед тем, как начать процесс монтажа, необходимо подготовить следующие наименования:

• сварочный аппарат;
• молоток и рулетка;
• строительный уровень;
• защитная маска;
• защитные перчатки.

Также необходимо подготовить сами петли, необходимые для установки. Проследите за тем, чтобы они были высокого качества. Даже монтаж по всем правилам не сможет обеспечить хороших эксплуатационных свойств, если сами петли низкого качества. Поэтому следует правильно выбрать петли для установки на ворота.

Монтаж петель на железные ворота

Как приварить петли на гаражных воротах

Основой механизма крепления гаражных ворот являются опорные петли, посредством которых производится навешивание полотна на каркасное основание. При этом только грамотно проведённые сварочные операции позволяют произвести качественную навеску полотна ворот и обеспечивают безопасность их эксплуатации. В этой статье мы рассмотрим, как приварить петли на гаражных воротах.

Гаражные петли

По своей форме петли для ворот могут иметь самое различное исполнение. В практике гаражного строительства наиболее часто используются петли различных форм:

• цилиндрические;
• квадратные;
• шестигранные.

Петли цилиндрической формы, несмотря на свой не совсем привычный вид, привариваются к основанию значительно проще, чем любые другие. Именно поэтому мы и выберем их в качестве предмета рассмотрения в нашей статье. Для удобства работы с такими петлями к ним сначала привариваются металлические «ушки», размер и форма которых выбираются исходя из габаритов и общего веса ворот, а также с учётом их декоративных качеств.

Петли с шариком

Обратите внимание! Для повышения эксплуатационного ресурса (за счёт улучшения скольжения) желательно выбрать петли с опорой на вставленный внутрь шарик, используемый в качестве подшипника. Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе

При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии

Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии

Вначале необходимо тщательно выверить все установочные размеры конструкции, обеспечивающие размещение полотна в каркасной обвязке с зазором не более двух мм. Только после этого можно приступить к разметке мест приваривания петель на самом полотне и каркасе. При этом необходимо обеспечить точную выверку посадочных мест петель, которые после их приварки должны располагаться строго на одной осевой линии.

Для исключения несанкционированного снятия ворот петли должны привариваться навстречу друг другу или же оснащаться специальным упором, препятствующим этому.

Рекомендации профессионалов

Помните: если петли на ворота приварить с дефектами, проблемы с эксплуатацией будут неизбежны. Это проявится, прежде всего, при закрытии или открытии створок. Перед началом работ со сваркой лучше спросите совета у опытного сварщика. Тем более что существуют модные декоративные петли, используемые для калитки, с которыми без опыта не стоит работать. Их сварку надо сразу доверить профессионалу.

Прямые петли нужно приваривать, предварительно уложив ворота горизонтально. Можно прямо на землю. Перед началом сварки сделайте подложку. Она подкладывается под нижнюю петлю.

Варить следует от низа до верха, прихватывая металл мелкими стежками. Обязательно соблюдайте правила сварки деталей. Без спецодежды и маски этого делать нельзя!

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик

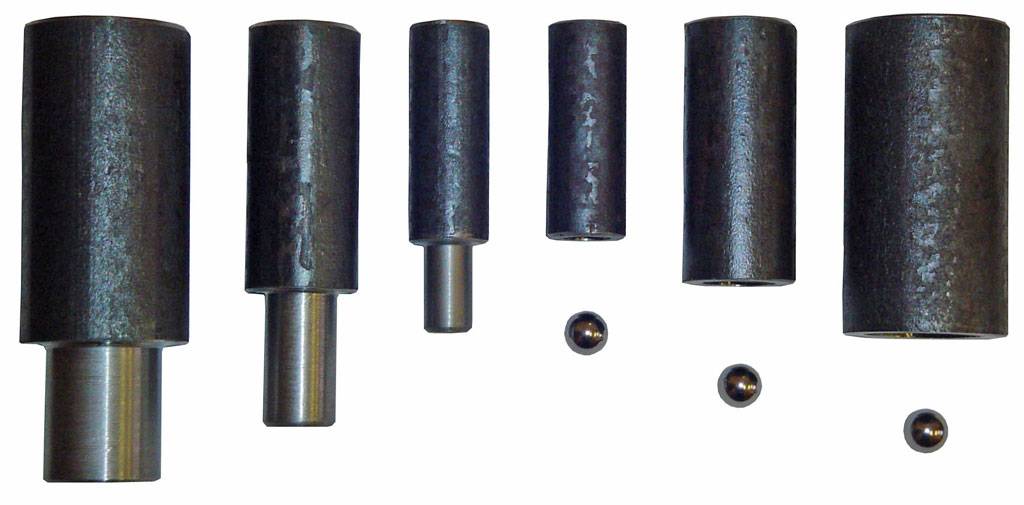

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов. Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

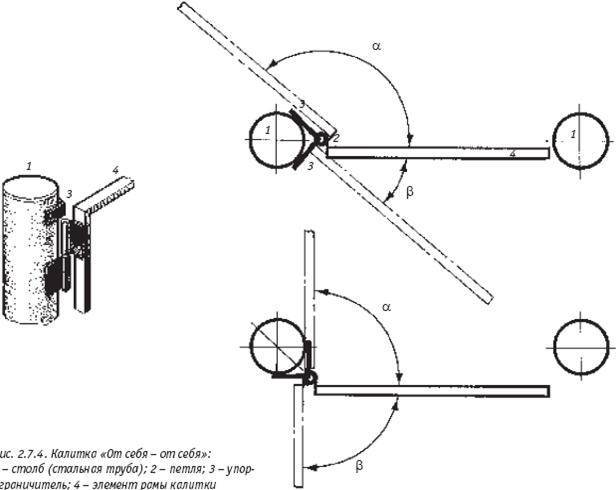

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Технология приваривания петель

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.

2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.

• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид

Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.. Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Планируем конструкцию

Заборы и калитки из металла начинают изготавливать с определения местоположения конструктивных элементов и снятия замеров, по которым будут изготавливаться рама и столбы. Данный этап достаточно важен, так как по выполненным замерам осуществляется закупка необходимых материалов. Можно остановить выбор на металлических столбах или отдать приоритет кирпичным опорам.

Также, на этапе планирования разрабатывается схема ворот, которые могут быть откатными или распашными. Выбор конструкции обуславливает особенность изготовления (к примеру, для откатных ворот помимо опор требуется создание дополнительной платформы, по которой будут перемещаться смещающие ворота ролики).

Минимальная ширина (или диаметр для круглых столбов) должна составлять 10 см, иначе конструкция может провиснуть. Указанная цифра оправдана, если материал обшивки отличается сравнительно небольшим весом. При выборе тяжелых материалов нужно увеличивать данный показатель. Для правильной установки ворот и калитки все собранные данные переносят на чертежи металлических конструкций (провести корректировку на бумаге намного проще, чем в процессе установки).

Особенности и типы шарниров для ворот гаража

Несмотря на большую популярность откатных ворот, достаточно широко используются и распашные конструкции для установки в гаражных проемах. В первую очередь это объясняется тем, что цена таких устройств меньше и их значительно проще установить самостоятельно.

При изготовлении ворот могут использоваться различные материалы:

• Металл.
• Древесина (см. Деревянные ворота для гаража своими руками: как сделать правильно).
• Профилированный лист.
• Разные отделочные панели.

От этого зависит и способ монтажа петель для установки полотен.

Это может быть:

• Приварка к металлическим конструкциям.
• Прикручивание болтами.
• Крепление саморезами для металла.
• Фиксация саморезами для деревянных конструкций.

По рабочему механизму гаражные шарниры классифицируются как:

Петли гаражные с шариком. Такая конструкция обеспечивает надежность и удобство при эксплуатации. Для их изготовления берется высокопрочная сталь с антикоррозионной обработкой. При установке таких петель обеспечивается:

1. легкость поворота ворот;
2. бесшумность;
3. наличие гарантированного зазора.

Петли гаражные с подшипником. Основными преимуществами таких шарниров являются:

1. надежное крепление ворот с большим весом;
2. легкое вращение обеспечивается наличием подшипника;
3. для изготовления используется высококачественная инструментальная сталь;
4. они легко привариваются к металлу сварочным полуавтоматом;
5. широкий диапазон размеров;
6. возможность изготовления шарниров под специальный заказ длиной до одного метра и диаметром до 50 миллиметров.

• Накладные или трехсекционные. Основная масса ворот воспринимается шарнирами и не дает конструкции провисать. Эти петли обеспечивают тихое и плавное скольжение, что не создает шума при эксплуатации. Створки ворот с такими шарнирами снять с петель невозможно.
• Сквозные. Для фиксации петли следует просверлить отверстие в опорной колонне и закрепить ее гайками нужного размера. Изготавливается левосторонней или правосторонней, выдерживает массу ворот до 200 килограмм.
• Потайные. При монтаже они обеспечивают:

1. подвижность створок;
2. надежность их крепления к каркасу проема;
3. предотвращение непроизвольного разъединения створок;
4. долгий срок эксплуатации.

Петли потайные гаражные

При выборе шарниров для распашных ворот следует учитывать габариты последних и вес: если петли недостаточно прочные, они быстро выйдут из строя.

Оптимальные размеры шарниров с подшипником для металлических стандартных ворот составляют:

• Диаметр 20 мм.
• Длина 180 мм.

Иногда приходится ставить усиленные шарниры для ворот, как показано на фото.

Надежные шарниры для ворот

При монтаже они должны обеспечивать воротам:

• Бесшумность при открывании.
• Не допускать провисания полотен.
• Легкость поворота. Это подвижный элемент, который требует смазки и особого обслуживания в зимний период, для чего в нем имеется специальное отверстия для смазки.
• Длительный срок эксплуатации.
• Стойкость к взлому.
• Требуемую ширину распахивания, для обеспечения въезда в гараж автомобиля любых размеров. Особенно это относится к внутреннему варианту монтажа петель.
• Эстетичность конструкции.

Всеми этими качествами и повышенной стойкостью обладают гаражные петли с подшипником.

По форме шарниры могут быть:

Цилиндрическими, самые распространенные. Перед монтажом к ним привариваются для крепежа металлические пластины или «ушки».

Приварка «ушек» к цилиндрическим шарнирам

• Квадратные, изготовленные из квадратного профиля.
• Шестигранные.
• Петля-стрела для ворот.

Петля-стрела для гаражных ворот

Габариты и вес ворот влияют на конструкцию петель и их количество, которое может быть для одной створки от двух до четырех.

Способы приварки металлических петель

Так как ворота изготавливают из самых разных материалов, соответственно, и петли должны устанавливаться по-разному. Существует некая разница в том, как монтировать петли на ворота из профнастила, деревянные ворота, ворота из металла или ворота из поликарбоната.

Специалисты рекомендуют выбирать наиболее простые и неприхотливые петли с шариками.

Металлические петли для ворот из профнастила

Привариваем петли на ворота из профнастила:

Специалисты рекомендуют приваривать петли на ровной поверхности, на земле или монтажном столе.
Сделайте подложку на 2-4мм, под нижнюю часть петли, а верхняя часть схватывается с торца.
Если опорные столбы круглые – петли немного выходят наружу, на 5 мм.
Если опорные столбы прямоугольные – приварить петли нужно размер в размер.
Приварка петель для обеих частей полностью одинакова.
После того как прихватили петли, прямоугольным бруском выставьте петли.
Сделайте с каждой стороны петель по две прихватки

Приваривать петли лучше с каждой стороны, маленькими прихватами.
Теперь можно приварить петли к опорным столбам.
Ворота устанавливаются с маленьким зазором в 1-1,5 см посредине и 2-2,5 мм между столбом и створкой.
Аккуратно и осторожно откройте ворота, если процедура прошла без проблем – сделайте прихватки снаружи ворот.
Закройте ворота и сделайте посредине подставку. Сварочный шов должен идти снизу вверх.

Для работы со второй створкой не забудьте снова сделать подставку, чтобы ворота не просели.
Приварить металлические петли для ворот из профнастила несложно, главное знать принцип работы и арендовать специальное оборудование.

Строение металлических петель

Приварка петель на месте установки:

1. Выставьте ворота вертикально, проверьте по отвесу.
2. Приварите монтажные пластинки к петлям.
3. Приставьте петли к опорным столбам, проверьте, чтобы они находились на одной осевой линии (нарисуйте ее мысленно) и варите по вертикалу.
4. Зачистите сварочные швы.

Такой способ не совсем легкий и требует особой аккуратности. Есть высокая вероятность повредить ворота.

Как правильно приварить петли ворот

Такая задача вполне осуществима при наличии навыка работы со сварочным оборудованием. Для этого потребуются:

• петли выбранного вида;
• монтажные металлические пластинки;
• электроды;
• молоток;
• болгарка;
• средства защиты: маска, защитная одежда, перчатки.

Монтажные пластинки служат для равномерного распределения тяжести, а также упрощения работ по сварке. Их приваривают непосредственно к петлям. Размер и форма варьируется в зависимости от веса и габаритов створок. Вид пластинок бывает как обычный, так и декоративный.

Рабочий процесс состоит из следующих этапов:

• поднимите ворота в вертикальное положение;
• удостоверьтесь в правильности их положения при помощи отвеса;
• приложите петли к воротам в местах крепления и проследите за тем, чтобы они находились на одном уровне, параллельно линии края створки;
• в первую очередь приварите петли к полотну ворот, а после уже к стойкам, на которых они будут держаться, при этом контролируйте качество получающегося шва;
• когда сварочные работы будут окончены, зачистите швы при помощи болгарки.

Приваривание петель к воротам из профнастила выглядит немного по-другому:

• соорудите пару перемычек, идущих параллельно верхней и нижней частям длинных сторон полотна и зафиксируйте их при помощи угольников;
• расположите перемычки так, чтобы они разделили полотно на три одинаковых части;

• к этим перемычкам и привариваются петли;
• когда сварочные работы будут окончены, прикрутите профнастил сверху на петли.

Петли для ворот, размеры которых могут быть разными, лучше предпочесть очень толстые и не менее метра в длину.

Как правильно приварить навесы ворот

Тут на днях пришлось делать ворота для въезда на участок, где я строю свой дом. Заказывать красивые ворота или делать их самостоятельно пока явно рано. Поэтому из готовых секций забора решил сделать временные ворота на площадку. Свояк варит, я помогаю. Вот об этом опыте я и хочу поделиться.

Купить навесы в магазине труда не составило. Сейчас точеные навесы для ворот продаются в хозяйственных магазинах легко.

Обрезать секции нужны не было — в качестве столба была металлическая труба 100 мм, секции крепились с одной стороны на болтах, а к требу на проволоке. Это из-за того, что сравнительно недавно приезжали делать скважину и пришлось забор резать и подгонять. Так что мне очень даже повезло.

Для компенсации трубы я купил профильную трубу 40х40, которую собрался приварить к стойкам забора и к которой уже приварить навесы. Навесы легче приваривать на ровной площадке, поэтому трубу с воротами решили ставить в последний момент, что оказалось правильным.

Ворота, как и двери, навешиваются минимум на 2 навеса. Если воротина или дверь тяжелые, то ставят 2 навеса. Обычно снизу и сверху до навесов оставляют расстояние 200-250 мм (как раз длинна навеса в сборе в моем случае).

Схему взял с поиска картинок и тут как раз на двух правых дверях показана эта ошибка!

Второй важный момент в навески двери или ворот — это зазор между дверью и коробкой. Для обычных дверей принимают от 5 до 10 мм. А для ворот обычно берут и больше — от 10 мм до 20 мм.

Ну и третий важный момент — как приварить навесы. Если у двери навесы готовые и поставить их неправильно нужно постараться, ведь вам все время хочется совместить край навеса и край двери, то у точеных навесов есть один подводный камень — его нужно чуть-чуть отводить от ворот и коробки.

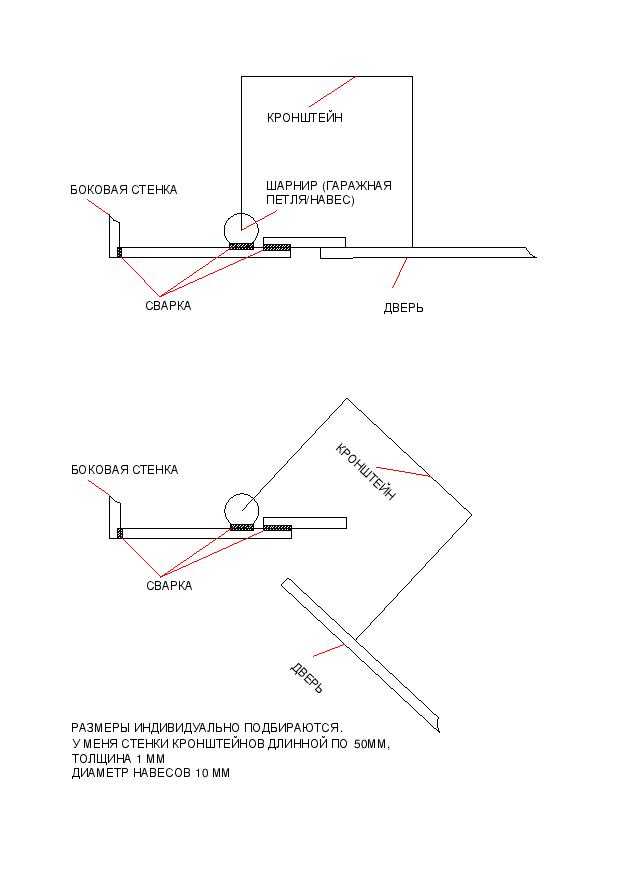

Вот схема неправильной установки навеса. Как раз я так и сделал, а потом очень удивлялся, почему ворота не открываются.

Получается от навеса до коробки и до воротины практически нет зазора! И это большая ошибка. Из-за неё пришлось навес аккуратно отрывать, благо он был прихвачен точками, и варить заново. Вот так примерно должно быть:

Вот снятый навес и зачищено для повторной сварки навеса.

Сделать между навесом и воротами с коробкой зазор поможет обычная алюминиевая проволока. Она не сваривается обычной сваркой, так что легко затем удаляется.

Как раз зазор в 2 мм позволит прекрасно воротам открываться и закрываться. Заполнить такой зазор электродом трудно, для этого нужно либо накладки варить, либо использовать дополнительный металл типа гвоздей или проволоки.

Электрод, не смотря на то, что он первый приходит на ум, далеко не лучший вариант — он плохо приваривается и шов получается очень неровным. Лучше взять обычную черную проволоку (не оцинкованную и не сталистую) и заполнить им щели. Получается красивы ровный шов.

Поскольку красота для меня на временных воротах не важна, красить все это мы не стали.

Ворота, после приварки навесов и профильной трубы устанавливали уже на месте по трубам старого забора. Трубы покосились, ведь забор стоял уже 20 лет, так что получилось неровно. Летом, когда будет время, забор подкрашу, чтобы он не смотрелся таким облезлым, а пока постоит и так.

Ну а теперь на строку можно легко запустить машину с материалами или другую строительную технику, не тратя полчаса на разгораживание забора и потом еще полчаса на обратное загораживание.

голоса

Рейтинг статьи

Другие особенности сварки фурнитуры

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.
