Разновидности петель
Важно правильно подобрать крепежи, принимая во внимание вес двери и ее размеры. Для тяжелых металлических дверей современной промышленностью выпускаются следующие виды петель:
- Цилиндрические. Самые популярные, поскольку дают возможность открыть ворота на максимальный угол. В числе недостатков — сложности с закреплением на плоской поверхности.
- Каплевидные. Являются разновидностью цилиндрических петель.
- Шестигранные.
- Квадратные. Используются крайне редко.
В этой статье вы узнаете, как правильно приварить петли Независимо от формы сечения, дверная петля представляет собой деталь, состоящую как минимум из двух элементов. В самых простых петлях соединение этих элементов выполняется за счет штыря и ответного паза. Их главным преимуществом является дешевизна и простота дальнейшего обслуживания (смазки). В то же время простые петли быстрее выходят из строя.
В более сложных конструкциях на конце штыря присутствует подвижно закрепленный шарик (шариковые петли), функция которого — заменить трение скольжения трением качения, которое, как известно, намного меньше. За счет этого открывать и закрывать створки легче, а сами петли прослужат дольше.
Существуют и шарниры, снабженные шарикоподшипниками, но для тяжелых дверей их использовать не рекомендуется, поскольку сложный механизм быстро приходит в негодность. Для массивных калиток и створок ворот выпускаются петли, дополнительно усиленные пластинами. За счет пластин вес двери более равномерно распределяется на них, что позволяет увеличить сроки ее эксплуатации.
Усиленные шариковые считаются лучшим вариантом для тяжелых металлических дверей, гаражных ворот и калиток. Они выгодно отличаются от своих более дешевых аналогов долгим сроком службы, способностью выдерживать значительные весовые нагрузки и легкостью установки.
В этом видео вы узнаете, как правильно приварить петли:
Видео описание
Как это выглядит, смотрите в этом видео:

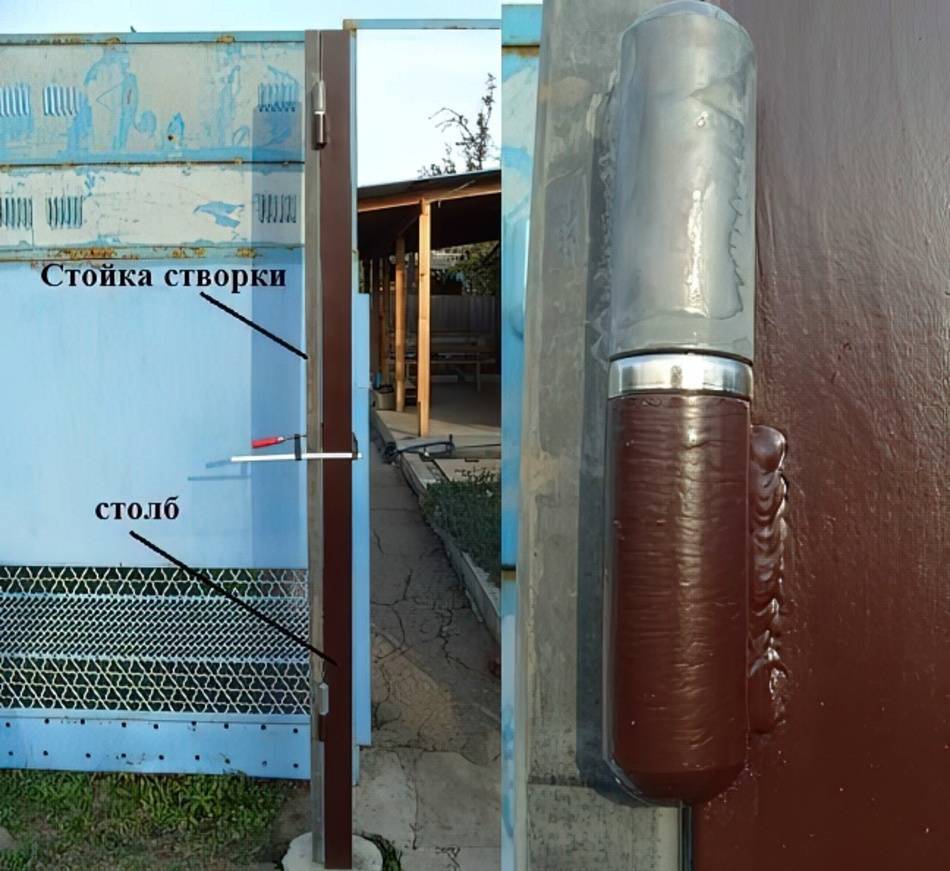

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;
петли прихватывают сваркой к опорам в 2-3 точках;
точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид
Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
Важные моменты

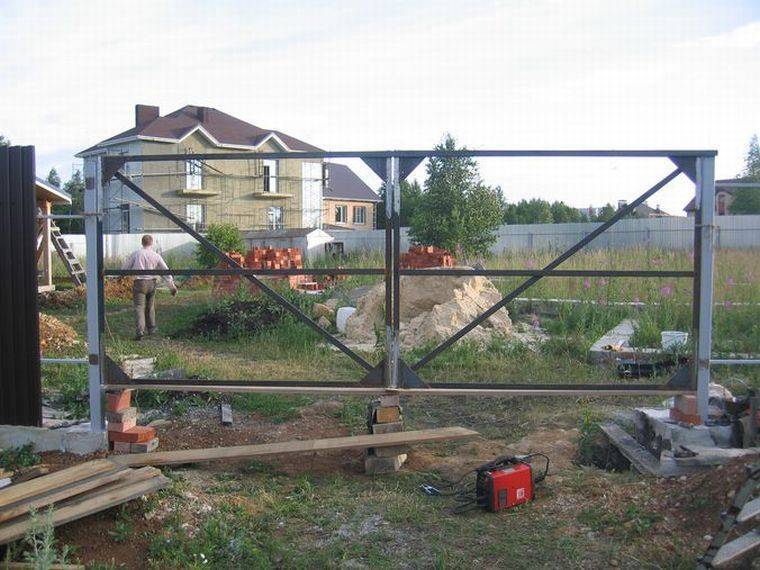

Как только столбы установлены, можно при помощи петель на них навешивать каркас из створок. Зазор между створками позволит воротом свободно открыться. Благодаря зазорам ворота остаются в рабочем состоянии при минимальном смещении столбов. Смещение может произойти во время смены сезона из-за движения грунта.
Избежать такой проблемы можно только при наличии жесткой рамы по всему контуру ворот. Применение связки столбов всего ограждения позволит свести этот процесс к минимуму.
В какую сторону должны открываться ворота? Этот нюанс во время установки ворот особого значения не имеет. В основном, ворота монтируют с открытием наружу. Внутри двора территория экономится, распахиванию не препятствует съемная планка.
Важно! В процессе установки ворот необходимо оставить достаточный просвет, чтобы в зимний период не возникало проблем при открытии ворот
Типы заполнения
Есть несколько типов для заполнения ворот:
- профиль прокатки роликовый;
- профили из алюминия разной ширины;
- сэндвич-панель.
Во время изготовления ворот использование профиля разной ширины и цвета дает возможность для воплощения в конструкции нескольких или одного цветового решения. Это может быть коричневый или боле оригинальный цвет, такой, как красный, серебристый, зеленый. Сэндвич — панели могут быть текстурными. Те, кто отдают предпочтение натуральным материалам, могут выбрать сэндвич – панели, имитирующие деревянную поверхность — дуб, орех, вишню.
Ворота распашные для загородного участка или дома можно изготовить на любой вкус, в разном стиле и по доступной цене.
Привариваем петли своими руками
Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.
Устанавливаем навесы на круглый столб
Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.
При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.
Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.
Привариваем завесы на квадратной опоре
Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.
Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.
После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.
Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».
После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.
Установка скрытых внутренних петель
Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.
Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.
Устанавливаем на забор из профильного листа
Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.
Металлические петли для ворот из профнастила
Итак, весь процесс монтажа состоит из таких этапов:
- Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
- Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
- К установленным перемычкам привариваем наши петли.
- Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.
Зачем применяются монтажные пластины
Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.
Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.
Как выбрать столбы
Разновидности столбов представлены в табличке.
Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят.
Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной.
Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.
Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения.
Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.
Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность.
Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.
Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты.
Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.
Как выбрать металлические столбы для ворот
Установка столбов, которые подходят под ворота, осуществляется только после того, как собственнику удалось сделать правильный выбор материала. Сделанные из металла приспособления отличают простота и легкость установки, небольшой вес, дешевизна изделия, долговечность и практичность использования.
Металлические столбы для ворот называют по-настоящему универсальными. Для основного полотна одинаково подойдет металлопрофиль или древесина. Заборные конструкции также можно монтировать в сочетании с кирпичной кладкой. Но тогда калитку в основании бетонируют.
Определяясь с покупкой металлических опор, обращайте внимание на такие нюансы:
- Обходите стороной покрашенные опоры. Некоторые путают их с покрытыми грунтовочной смесью, но это совершенно разный вид обработки. Дело в том, что монтаж подразумевает доставку изделий к месту установки. Избежать царапин вряд ли удастся. Поэтому изначально покупают изделия без покрытия. Столбы для ворот окрашивают нужным составом и грунтуют после фиксации.
- Если установка столбов для врат планируется с последующим декорированием, элементы крепят к опорам только после того, как они заняли свое место. Почему специалисты дают такой совет? Когда приспособление вбивают в землю, со стенок осыпается грунт. Это становится причиной того, что опору размещают в земле глубже. Соответственно, навешиваются полотнища после того как эта процедура завершена. Иначе подготовительный этап, который очень важен для прочной фиксации опор, может затянуться. Да и снова-таки возникает вероятность повреждения деталей.
- Покупая для ограждения металлические приспособления, оцените правильность геометрии. Если величина разная и изделие в целом изготовлено неаккуратно, даже небольшие отклонения от расстояний планок, размера монтажных отверстий чревато тем, что забор получится кривым.
- Оцените надежность сварки элементов. Шов должен быть цельным, захватывающим всю плоскость столба. Сварка в нескольких точках не приветствуется. Створки на таком приспособлении быстро развалятся.
Воротная рама
Ворота металлические для гаража должны крепиться на раме, которая обрамляет проем. Здесь стоит применить мощный уголок. Ведь ворота не легкие. Также это будет полезно и с точки зрения безопасности.
Изготовление рамы
Итак:
- Желательно сделать такую раму еще при возведении фронтальной стены. После того, как будет готова определенная часть кладки (50 см), работы по строительству стены требуется временно отложить для установки ворот.
- Гаражная рама представляет собой две части: внутреннюю и наружную. С помощью болгарки нарезаем из уголка 4 части, высота которых равна проему ворот, и еще столько же частей с длиной, соответствующей проему по ширине.
- Раскроить уголок ровно поможет такой способ: отрезают с запасом 10 см или отмеряют желаемое расстояние сразу, далее внутреннюю сторону уголка (располагается изнутри проема) подгоняют по размерам так, чтобы она соответствовала проемным габаритам, а с наружной и внутренней сторон стены (вверху и внизу) оставляют полоски длиной 5 см либо просто обрезают их углом – это обеспечит более удобный процесс сваривания их между собой.
- Готовые полотна разложите на ровной плоскости (используйте для проверки уровень) и замерьте все углы. Строго соблюдайте радиус в 90 гр. (проверяйте угольником).
Чтобы сделать каркас, уголки свариваем друг с другом.
В этом случае можно использовать несколько вариантов сварки:
- Один край уголка накладывается другим и заваривается.
- Сварка находится в одной плоскости – край срезают углом. Но и характеристики прочности данного сцепления будут ниже, чем внахлест.
Делаем коробку для створок
Металлические ворота на гараж включают в себя две створки. Коробка или рама для створок должна быть чуть меньше, чем сам каркас гаража, чтобы створка плотно соприкасалась с его наружной стеной и входила без труда в проем.
Делаем раму створок
- Режем материал на 4 части, длина каждой из которых меньше, чем высота воротной рамы на 10-15 см. Этот зазор позволит створкам легче заходить в проем.
- Створок планируется две, поэтому необходимо сделать 4 полотна в горизонтали – ширина равна воротной раме.
- Эту ширину разделите пополам и отнимите 30 или 35 см.
- Теперь снова раскладываем отрезки на ровной плоскости и замеряем все углы с особой тщательностью. Более оптимальный вариант – сразу же поместить их внутрь готовой рамы для ворот, что позволит увидеть все имеющиеся огрехи. Углы 90 гр.
- Свариваем из металлических полотен каркас. Если хотите усилить конструкцию, можете приварить к ней еще один лист материала (горизонтальный) — будет выступать в качестве распорки и сохранит правильную геометрию створок. Усиливающая деталь должна быть расположена по центру каркаса.
Обшивка створок
Для того, чтобы изготовить створки, возьмите тот же листовой материал. Учтите следующий факт: максимальную надежность имеет лист стали толщиной, как минимум 2 мм.
- Разрежьте данный лист на две части разные по ширине. Высота каждой из них должна быть на 3-4 см больше высоты гаражного проема. Кроме того, первая часть имеет меньшую ширину, чем у каркаса на 1-2 см, вторая – должна быть на 2 см больше.
- Затем обе этих части приварите к каркасу на любую из створок (как считаете нужным, она всегда будет распахиваться второй) так, чтобы их выступ снизу и сверху за его пределы составлял 1-2 см.
- Оставляем зазор 1 см, чтобы полотно не доходило до крайних границ каркаса, а вторая створка максимально прочно к нему прилегала. Вторую створку привариваем так: за границами каркаса оставляем выступ 2-4 см.
- Монтируем петли с утяжелением (см. Петли для гаражных ворот: их виды и особенности выбора). Сначала к раме гаражных ворот привариваем нижнюю половину, а затем к распахивающейся створке – верхнюю. Если хотите усилить крепление, можете приварить на петли металлические полоски или арматурную вкладку.
- Теперь возьмите полоску из металла толщиной 5-7 мм, согните ее и приварите к створке, а также к верху петли. Арматурную вкладку привариваем с внутренней части.
Цветовое разнообразие
При выборе материала, также нужно учитывать и цвет покрытия. Это важный фактор влияющий на качество профнастила – неокрашенные листы имеют меньший срок эксплуатации. Да, и эстетическая составляющая важна при оформлении общего ансамбля дома. Неправильно подобранная расцветка отразится общем дизайне.
Разнообразие расцветок
При выборе, опирайтесь на следующие правила:
Цвет забора и соответственно ворот из профнастила подбирается из учета близлежащих сооружений
В первую очередь обращается внимание на кровлю здания. После, учитывается расцветка всего здания
Если сборка совершается у заказчика, то необходимо учесть его мнение. Каменные столбы ограничивают выбор цветов бежевым или коричневым
Такое сочетание более гармонично сочетается с конструкцией.
Особенности укладки кирпича
Чтоб кладка была максимально прочной, требуется выполнить ряд условий:
- по периметру будущей кладки необходимо разложить квадратные прутки;
- после этого внутри поверхности прутков накладывают бетон таким образом, чтобы не превысить их уровень;
- строительным уровнем проверяется горизонтальное положение раствора;
- устраняются любые неровности;
- сверху кладут 4 кирпича по периметру, также учитывая перевязку швов;
- прутки вынимают и очищают от бетона;
- каждый шов между кирпичами заполняют раствором;
- внутреннюю част столба засыпают галькой, а верху заливают раствор.
Необходимо следить, чтобы бетон не был слишком жидким. При помощи прута необходимо пронзить гальку, чтобы раствор проник в нее. При выполнении каждого следующего ряда череду этих процессов повторяют.
Как установить столбы
Выбор вариантов для установки металлических створок невелик — профильная труба или кирпичные столбы с закладными элементами, выполненными из металла, с армирующей сердцевиной. Последовательность действий:
- Разметка. Во время строительства забора территория огораживаемого объекта размечается. При этом определяют места установки столбов. Оптимальной считается ширина ворот 3 м, калитки — 1 м.
- Рекомендуется рассматривать вариант с бетонированием опор. Металлическая конструкция весит много, со временем она может перекоситься. В любом случае трубы опускают на глубину 1,5 м. Ямы лучше делать садовым буром. Их ширина должна превосходить габариты столбов. Например, если используются трубы 100 на 100 на 5 мм, роют яму 200 мм по ширине.
- На дно засыпают песок, щебень. Высота этого слоя не более 200 мм.
- Устанавливают столб, фиксируют его с помощью распорок. У основания опоры можно закрепить разнонаправленные металлические перекладины. На данном этапе используют строительный уровень, отвес. Эти инструменты позволяют выставить металлическую трубу вертикально.
- Столбы бетонируют. Фундамент будет сохнуть несколько дней. Периодически его смачивают водой.
